Пристрій для наведення засувки на фланець перевідний фонтанної арматури
Номер патенту: 82719
Опубліковано: 12.08.2013
Автори: Карпов Олександр Юрійович, Плигачов Володимир Анатолійович, Кутовий Микола Григорович, Ущенко Олександр Васильович, Угринчук Роман Богданович
Формула / Реферат

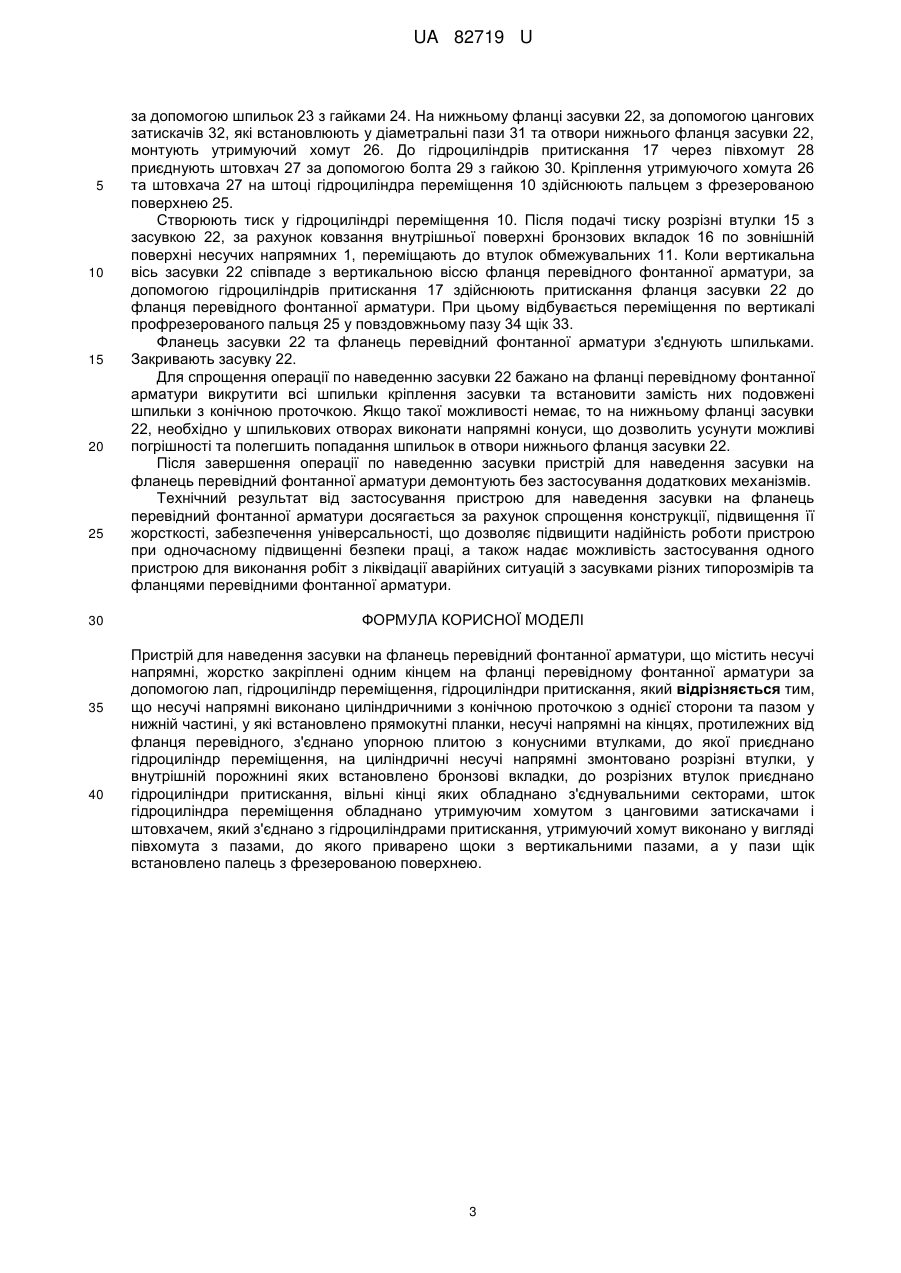

Пристрій для наведення засувки на фланець перевідний фонтанної арматури, що містить несучі напрямні, жорстко закріплені одним кінцем на фланці перевідному фонтанної арматури за допомогою лап, гідроциліндр переміщення, гідроциліндри притискання, який відрізняється тим, що несучі напрямні виконано циліндричними з конічною проточкою з однієї сторони та пазом у нижній частині, у які встановлено прямокутні планки, несучі напрямні на кінцях, протилежних від фланця перевідного, з'єднано упорною плитою з конусними втулками, до якої приєднано гідроциліндр переміщення, на циліндричні несучі напрямні змонтовано розрізні втулки, у внутрішній порожнині яких встановлено бронзові вкладки, до розрізних втулок приєднано гідроциліндри притискання, вільні кінці яких обладнано з'єднувальними секторами, шток гідроциліндра переміщення обладнано утримуючим хомутом з цанговими затискачами і штовхачем, який з'єднано з гідроциліндрами притискання, утримуючий хомут виконано у вигляді півхомута з пазами, до якого приварено щоки з вертикальними пазами, а у пази щік встановлено палець з фрезерованою поверхнею.
Текст

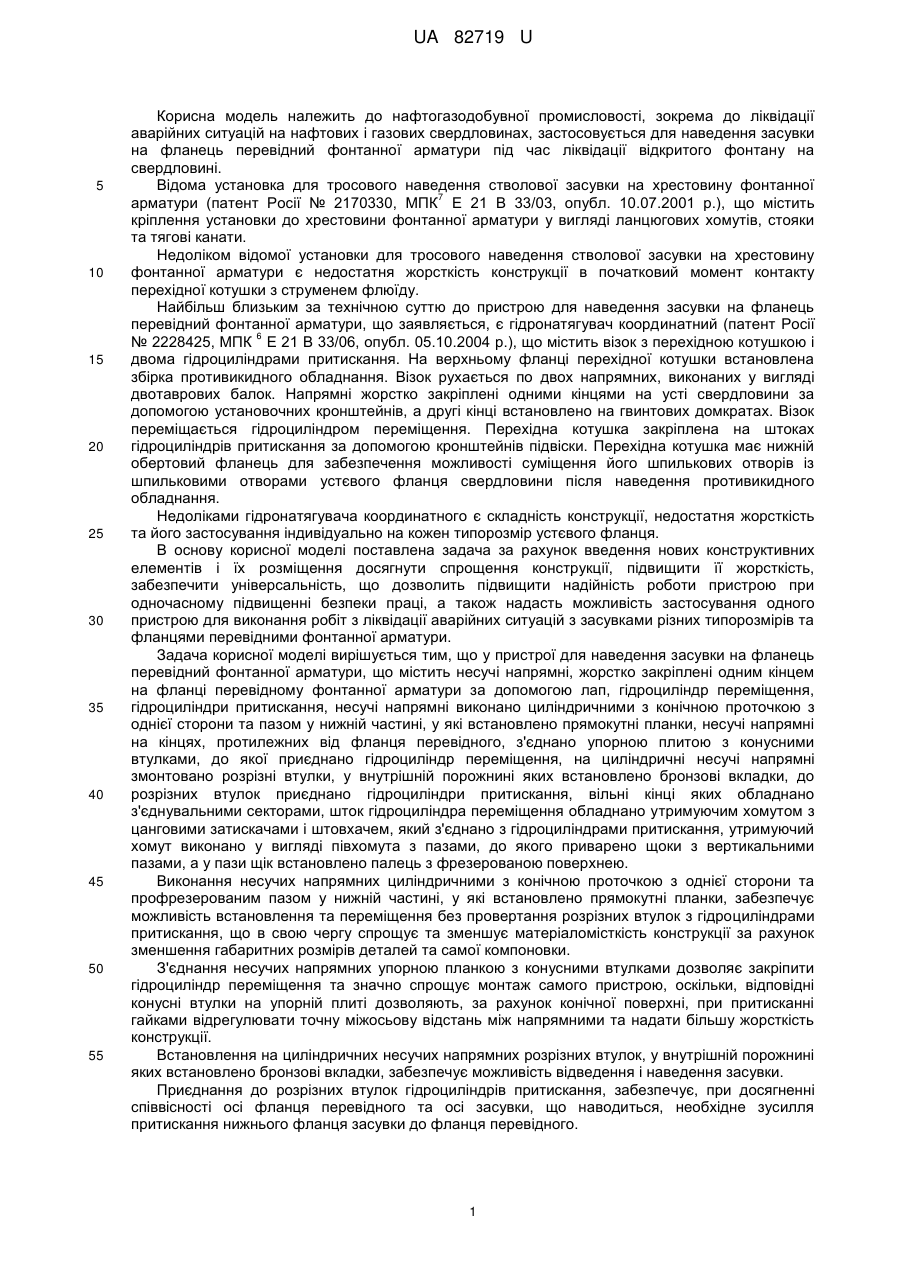

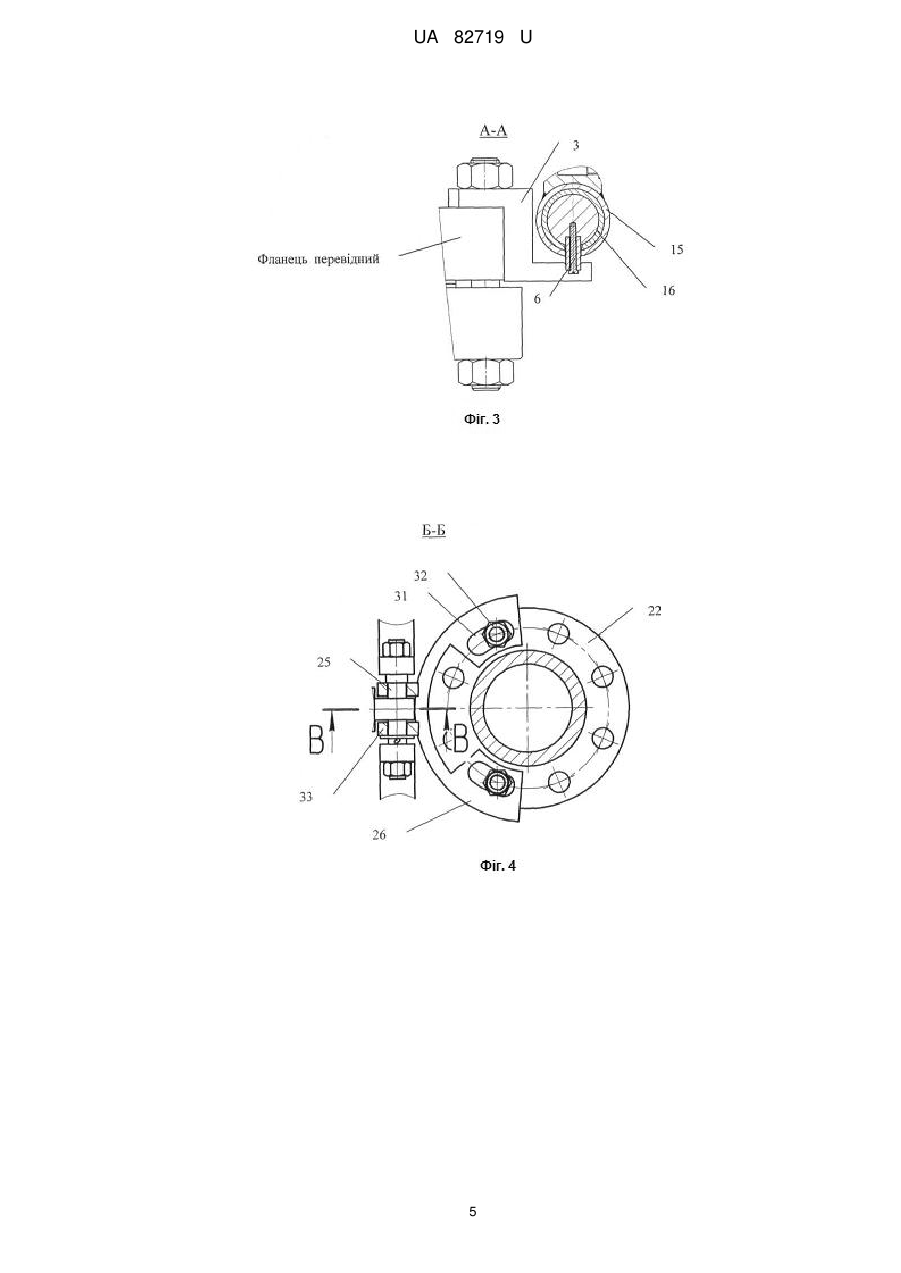

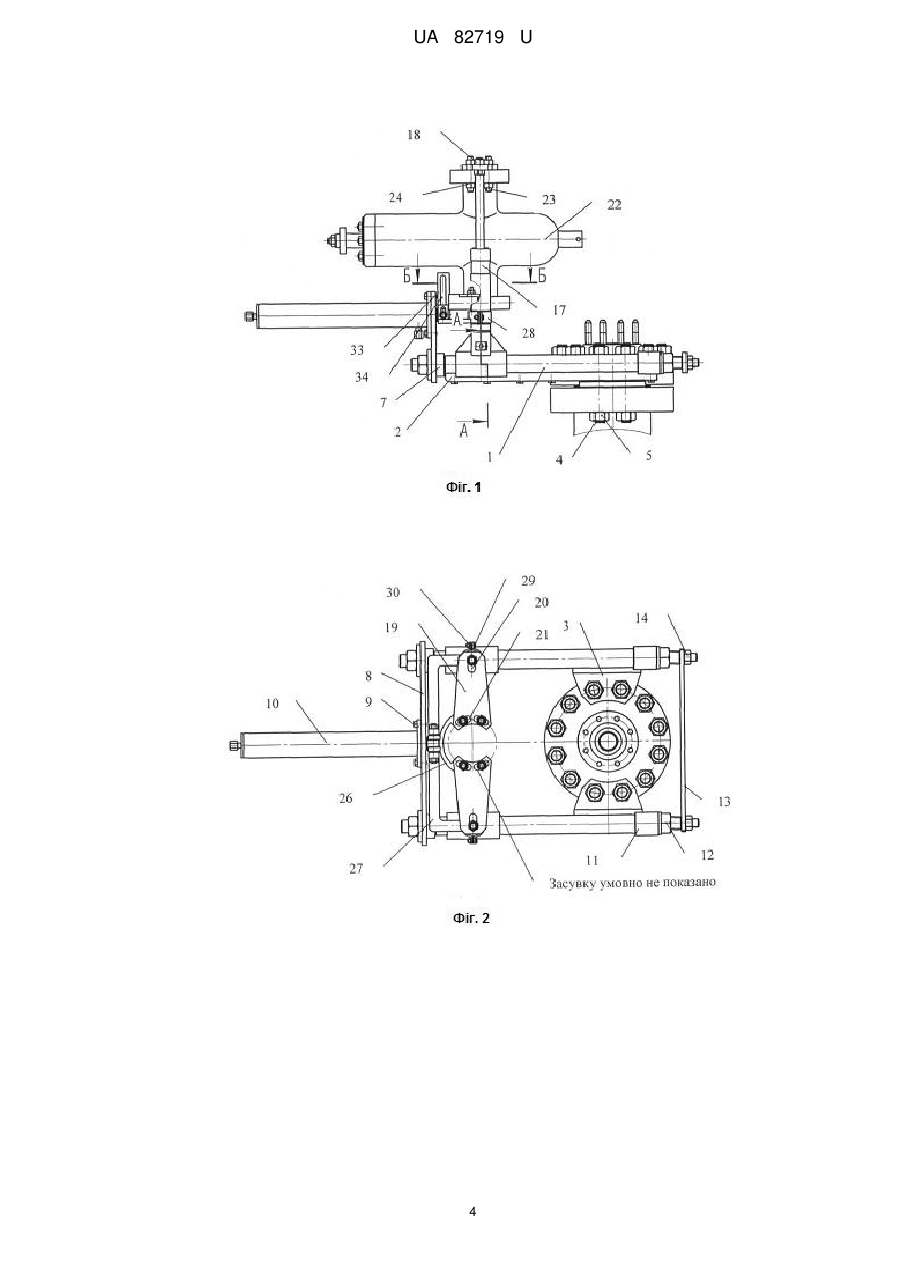

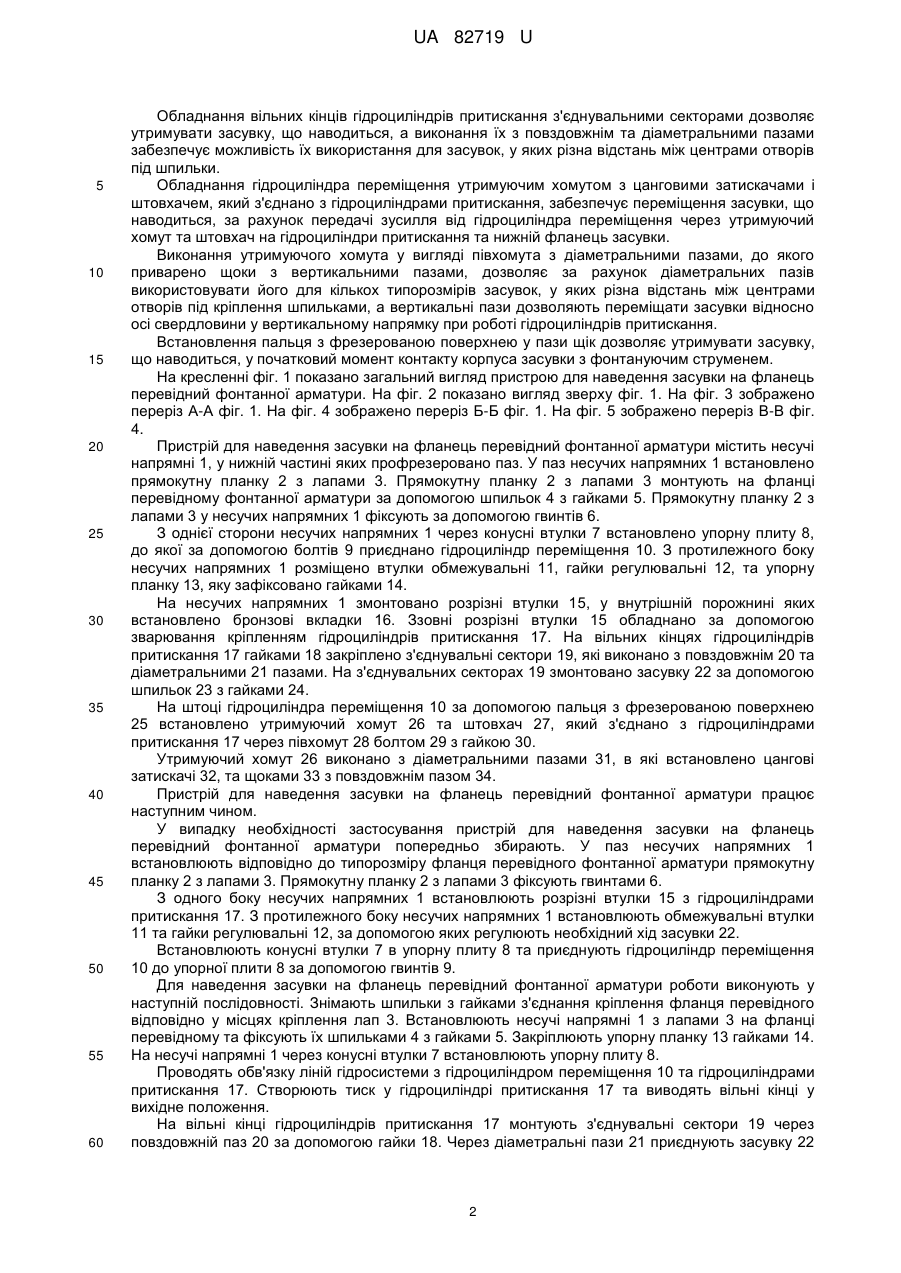

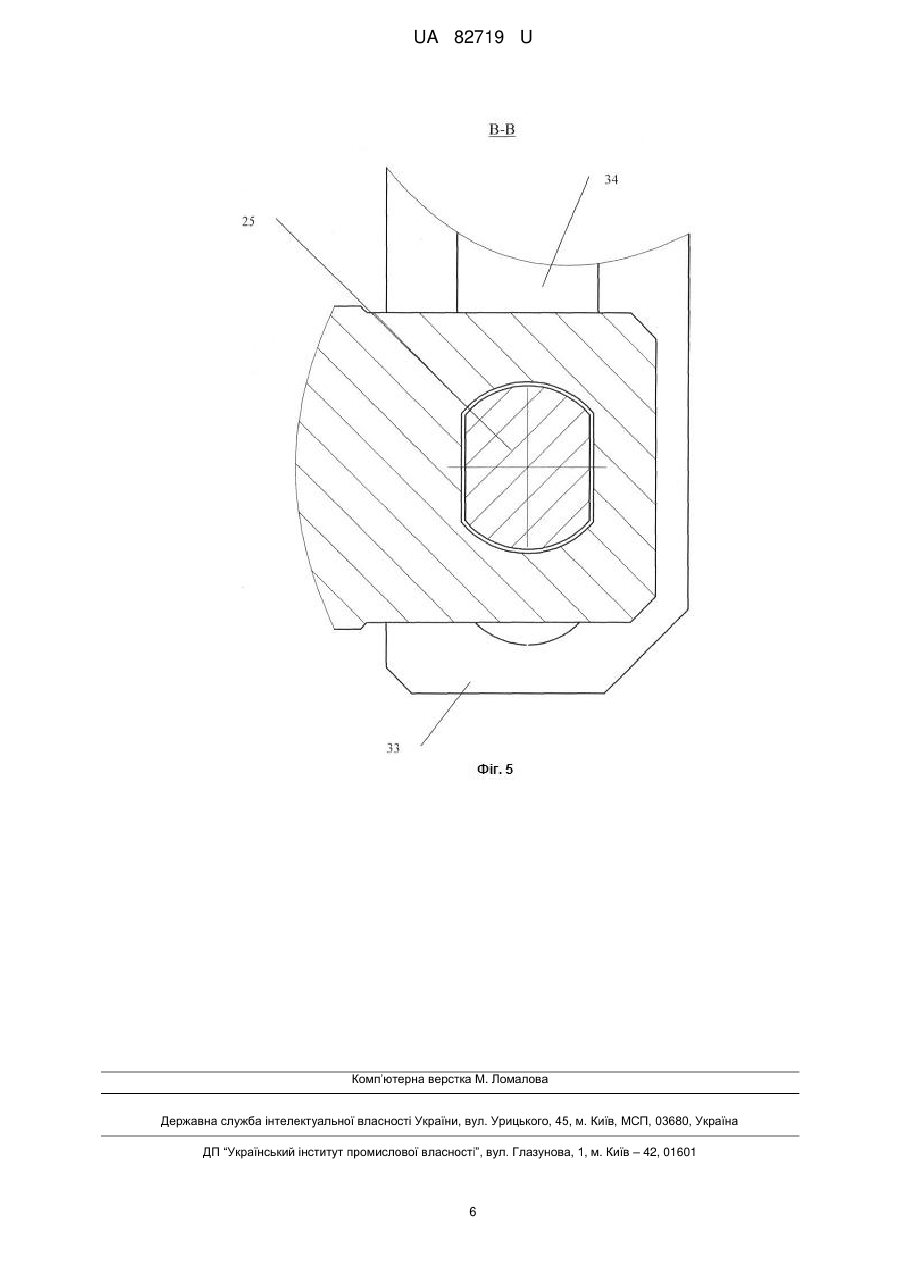

Реферат: Пристрій для наведення засувки на фланець перевідний фонтанної арматури містить несучі напрямні, жорстко закріплені одним кінцем на фланці перевідному фонтанної арматури за допомогою лап, гідроциліндр переміщення, гідроциліндри притискання. UA 82719 U (54) ПРИСТРІЙ ДЛЯ НАВЕДЕННЯ ЗАСУВКИ НА ФЛАНЕЦЬ ПЕРЕВІДНИЙ ФОНТАННОЇ АРМАТУРИ UA 82719 U UA 82719 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до нафтогазодобувної промисловості, зокрема до ліквідації аварійних ситуацій на нафтових і газових свердловинах, застосовується для наведення засувки на фланець перевідний фонтанної арматури під час ліквідації відкритого фонтану на свердловині. Відома установка для тросового наведення стволової засувки на хрестовину фонтанної 7 арматури (патент Росії № 2170330, МПК Е 21 В 33/03, опубл. 10.07.2001 p.), що містить кріплення установки до хрестовини фонтанної арматури у вигляді ланцюгових хомутів, стояки та тягові канати. Недоліком відомої установки для тросового наведення стволової засувки на хрестовину фонтанної арматури є недостатня жорсткість конструкції в початковий момент контакту перехідної котушки з струменем флюїду. Найбільш близьким за технічною суттю до пристрою для наведення засувки на фланець перевідний фонтанної арматури, що заявляється, є гідронатягувач координатний (патент Росії 6 № 2228425, МПК Е 21 В 33/06, опубл. 05.10.2004 p.), що містить візок з перехідною котушкою і двома гідроциліндрами притискання. На верхньому фланці перехідної котушки встановлена збірка противикидного обладнання. Візок рухається по двох напрямних, виконаних у вигляді двотаврових балок. Напрямні жорстко закріплені одними кінцями на усті свердловини за допомогою установочних кронштейнів, а другі кінці встановлено на гвинтових домкратах. Візок переміщається гідроциліндром переміщення. Перехідна котушка закріплена на штоках гідроциліндрів притискання за допомогою кронштейнів підвіски. Перехідна котушка має нижній обертовий фланець для забезпечення можливості суміщення його шпилькових отворів із шпильковими отворами устєвого фланця свердловини після наведення противикидного обладнання. Недоліками гідронатягувача координатного є складність конструкції, недостатня жорсткість та його застосування індивідуально на кожен типорозмір устєвого фланця. В основу корисної моделі поставлена задача за рахунок введення нових конструктивних елементів і їх розміщення досягнути спрощення конструкції, підвищити її жорсткість, забезпечити універсальність, що дозволить підвищити надійність роботи пристрою при одночасному підвищенні безпеки праці, а також надасть можливість застосування одного пристрою для виконання робіт з ліквідації аварійних ситуацій з засувками різних типорозмірів та фланцями перевідними фонтанної арматури. Задача корисної моделі вирішується тим, що у пристрої для наведення засувки на фланець перевідний фонтанної арматури, що містить несучі напрямні, жорстко закріплені одним кінцем на фланці перевідному фонтанної арматури за допомогою лап, гідроциліндр переміщення, гідроциліндри притискання, несучі напрямні виконано циліндричними з конічною проточкою з однієї сторони та пазом у нижній частині, у які встановлено прямокутні планки, несучі напрямні на кінцях, протилежних від фланця перевідного, з'єднано упорною плитою з конусними втулками, до якої приєднано гідроциліндр переміщення, на циліндричні несучі напрямні змонтовано розрізні втулки, у внутрішній порожнині яких встановлено бронзові вкладки, до розрізних втулок приєднано гідроциліндри притискання, вільні кінці яких обладнано з'єднувальними секторами, шток гідроциліндра переміщення обладнано утримуючим хомутом з цанговими затискачами і штовхачем, який з'єднано з гідроциліндрами притискання, утримуючий хомут виконано у вигляді півхомута з пазами, до якого приварено щоки з вертикальними пазами, а у пази щік встановлено палець з фрезерованою поверхнею. Виконання несучих напрямних циліндричними з конічною проточкою з однієї сторони та профрезерованим пазом у нижній частині, у які встановлено прямокутні планки, забезпечує можливість встановлення та переміщення без провертання розрізних втулок з гідроциліндрами притискання, що в свою чергу спрощує та зменшує матеріаломісткість конструкції за рахунок зменшення габаритних розмірів деталей та самої компоновки. З'єднання несучих напрямних упорною планкою з конусними втулками дозволяє закріпити гідроциліндр переміщення та значно спрощує монтаж самого пристрою, оскільки, відповідні конусні втулки на упорній плиті дозволяють, за рахунок конічної поверхні, при притисканні гайками відрегулювати точну міжосьову відстань між напрямними та надати більшу жорсткість конструкції. Встановлення на циліндричних несучих напрямних розрізних втулок, у внутрішній порожнині яких встановлено бронзові вкладки, забезпечує можливість відведення і наведення засувки. Приєднання до розрізних втулок гідроциліндрів притискання, забезпечує, при досягненні співвісності осі фланця перевідного та осі засувки, що наводиться, необхідне зусилля притискання нижнього фланця засувки до фланця перевідного. 1 UA 82719 U 5 10 15 20 25 30 35 40 45 50 55 60 Обладнання вільних кінців гідроциліндрів притискання з'єднувальними секторами дозволяє утримувати засувку, що наводиться, а виконання їх з повздовжнім та діаметральними пазами забезпечує можливість їх використання для засувок, у яких різна відстань між центрами отворів під шпильки. Обладнання гідроциліндра переміщення утримуючим хомутом з цанговими затискачами і штовхачем, який з'єднано з гідроциліндрами притискання, забезпечує переміщення засувки, що наводиться, за рахунок передачі зусилля від гідроциліндра переміщення через утримуючий хомут та штовхач на гідроциліндри притискання та нижній фланець засувки. Виконання утримуючого хомута у вигляді півхомута з діаметральними пазами, до якого приварено щоки з вертикальними пазами, дозволяє за рахунок діаметральних пазів використовувати його для кількох типорозмірів засувок, у яких різна відстань між центрами отворів під кріплення шпильками, а вертикальні пази дозволяють переміщати засувки відносно осі свердловини у вертикальному напрямку при роботі гідроциліндрів притискання. Встановлення пальця з фрезерованою поверхнею у пази щік дозволяє утримувати засувку, що наводиться, у початковий момент контакту корпуса засувки з фонтануючим струменем. На кресленні фіг. 1 показано загальний вигляд пристрою для наведення засувки на фланець перевідний фонтанної арматури. На фіг. 2 показано вигляд зверху фіг. 1. На фіг. 3 зображено переріз А-А фіг. 1. На фіг. 4 зображено переріз Б-Б фіг. 1. На фіг. 5 зображено переріз В-В фіг. 4. Пристрій для наведення засувки на фланець перевідний фонтанної арматури містить несучі напрямні 1, у нижній частині яких профрезеровано паз. У паз несучих напрямних 1 встановлено прямокутну планку 2 з лапами 3. Прямокутну планку 2 з лапами 3 монтують на фланці перевідному фонтанної арматури за допомогою шпильок 4 з гайками 5. Прямокутну планку 2 з лапами 3 у несучих напрямних 1 фіксують за допомогою гвинтів 6. З однієї сторони несучих напрямних 1 через конусні втулки 7 встановлено упорну плиту 8, до якої за допомогою болтів 9 приєднано гідроциліндр переміщення 10. З протилежного боку несучих напрямних 1 розміщено втулки обмежувальні 11, гайки регулювальні 12, та упорну планку 13, яку зафіксовано гайками 14. На несучих напрямних 1 змонтовано розрізні втулки 15, у внутрішній порожнині яких встановлено бронзові вкладки 16. Ззовні розрізні втулки 15 обладнано за допомогою зварювання кріпленням гідроциліндрів притискання 17. На вільних кінцях гідроциліндрів притискання 17 гайками 18 закріплено з'єднувальні сектори 19, які виконано з повздовжнім 20 та діаметральними 21 пазами. На з'єднувальних секторах 19 змонтовано засувку 22 за допомогою шпильок 23 з гайками 24. На штоці гідроциліндра переміщення 10 за допомогою пальця з фрезерованою поверхнею 25 встановлено утримуючий хомут 26 та штовхач 27, який з'єднано з гідроциліндрами притискання 17 через півхомут 28 болтом 29 з гайкою 30. Утримуючий хомут 26 виконано з діаметральними пазами 31, в які встановлено цангові затискачі 32, та щоками 33 з повздовжнім пазом 34. Пристрій для наведення засувки на фланець перевідний фонтанної арматури працює наступним чином. У випадку необхідності застосування пристрій для наведення засувки на фланець перевідний фонтанної арматури попередньо збирають. У паз несучих напрямних 1 встановлюють відповідно до типорозміру фланця перевідного фонтанної арматури прямокутну планку 2 з лапами 3. Прямокутну планку 2 з лапами 3 фіксують гвинтами 6. З одного боку несучих напрямних 1 встановлюють розрізні втулки 15 з гідроциліндрами притискання 17. З протилежного боку несучих напрямних 1 встановлюють обмежувальні втулки 11 та гайки регулювальні 12, за допомогою яких регулюють необхідний хід засувки 22. Встановлюють конусні втулки 7 в упорну плиту 8 та приєднують гідроциліндр переміщення 10 до упорної плити 8 за допомогою гвинтів 9. Для наведення засувки на фланець перевідний фонтанної арматури роботи виконують у наступній послідовності. Знімають шпильки з гайками з'єднання кріплення фланця перевідного відповідно у місцях кріплення лап 3. Встановлюють несучі напрямні 1 з лапами 3 на фланці перевідному та фіксують їх шпильками 4 з гайками 5. Закріплюють упорну планку 13 гайками 14. На несучі напрямні 1 через конусні втулки 7 встановлюють упорну плиту 8. Проводять обв'язку ліній гідросистеми з гідроциліндром переміщення 10 та гідроциліндрами притискання 17. Створюють тиск у гідроциліндрі притискання 17 та виводять вільні кінці у вихідне положення. На вільні кінці гідроциліндрів притискання 17 монтують з'єднувальні сектори 19 через повздовжній паз 20 за допомогою гайки 18. Через діаметральні пази 21 приєднують засувку 22 2 UA 82719 U 5 10 15 20 25 30 35 40 за допомогою шпильок 23 з гайками 24. На нижньому фланці засувки 22, за допомогою цангових затискачів 32, які встановлюють у діаметральні пази 31 та отвори нижнього фланця засувки 22, монтують утримуючий хомут 26. До гідроциліндрів притискання 17 через півхомут 28 приєднують штовхач 27 за допомогою болта 29 з гайкою 30. Кріплення утримуючого хомута 26 та штовхача 27 на штоці гідроциліндра переміщення 10 здійснюють пальцем з фрезерованою поверхнею 25. Створюють тиск у гідроциліндрі переміщення 10. Після подачі тиску розрізні втулки 15 з засувкою 22, за рахунок ковзання внутрішньої поверхні бронзових вкладок 16 по зовнішній поверхні несучих напрямних 1, переміщають до втулок обмежувальних 11. Коли вертикальна вісь засувки 22 співпаде з вертикальною віссю фланця перевідного фонтанної арматури, за допомогою гідроциліндрів притискання 17 здійснюють притискання фланця засувки 22 до фланця перевідного фонтанної арматури. При цьому відбувається переміщення по вертикалі профрезерованого пальця 25 у повздовжньому пазу 34 щік 33. Фланець засувки 22 та фланець перевідний фонтанної арматури з'єднують шпильками. Закривають засувку 22. Для спрощення операції по наведенню засувки 22 бажано на фланці перевідному фонтанної арматури викрутити всі шпильки кріплення засувки та встановити замість них подовжені шпильки з конічною проточкою. Якщо такої можливості немає, то на нижньому фланці засувки 22, необхідно у шпилькових отворах виконати напрямні конуси, що дозволить усунути можливі погрішності та полегшить попадання шпильок в отвори нижнього фланця засувки 22. Після завершення операції по наведенню засувки пристрій для наведення засувки на фланець перевідний фонтанної арматури демонтують без застосування додаткових механізмів. Технічний результат від застосування пристрою для наведення засувки на фланець перевідний фонтанної арматури досягається за рахунок спрощення конструкції, підвищення її жорсткості, забезпечення універсальності, що дозволяє підвищити надійність роботи пристрою при одночасному підвищенні безпеки праці, а також надає можливість застосування одного пристрою для виконання робіт з ліквідації аварійних ситуацій з засувками різних типорозмірів та фланцями перевідними фонтанної арматури. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для наведення засувки на фланець перевідний фонтанної арматури, що містить несучі напрямні, жорстко закріплені одним кінцем на фланці перевідному фонтанної арматури за допомогою лап, гідроциліндр переміщення, гідроциліндри притискання, який відрізняється тим, що несучі напрямні виконано циліндричними з конічною проточкою з однієї сторони та пазом у нижній частині, у які встановлено прямокутні планки, несучі напрямні на кінцях, протилежних від фланця перевідного, з'єднано упорною плитою з конусними втулками, до якої приєднано гідроциліндр переміщення, на циліндричні несучі напрямні змонтовано розрізні втулки, у внутрішній порожнині яких встановлено бронзові вкладки, до розрізних втулок приєднано гідроциліндри притискання, вільні кінці яких обладнано з'єднувальними секторами, шток гідроциліндра переміщення обладнано утримуючим хомутом з цанговими затискачами і штовхачем, який з'єднано з гідроциліндрами притискання, утримуючий хомут виконано у вигляді півхомута з пазами, до якого приварено щоки з вертикальними пазами, а у пази щік встановлено палець з фрезерованою поверхнею. 3 UA 82719 U 4 UA 82719 U 5 UA 82719 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for valve guiding to christmas tree adapter flange
Автори англійськоюUgrynchyuk Roman Bogdanovych, Plygachov Volodymyr Anatoliovych, Kutovyi Mykola Hryhorovych, Ushchenko Oleksandr Vasylyovych, Karpov Oleksandr Yuriyovych
Назва патенту російськоюУстройство для наведения задвижки на фланец переводной фонтанной арматуры
Автори російськоюУгринчук Раман Богданович, Пригачов Владимир Анатолиевич, Кутовый Николай Григорьевич, Ущенко Александр Васильевич, Карпов Александр Юрьевич
МПК / Мітки
МПК: E21B 33/00
Мітки: перевідний, засувки, фонтанної, арматури, фланець, пристрій, наведення
