Спосіб виготовлення термочутливого градієнтного елемента зі сплаву з пам’яттю форми на основі міді з аморфною складовою

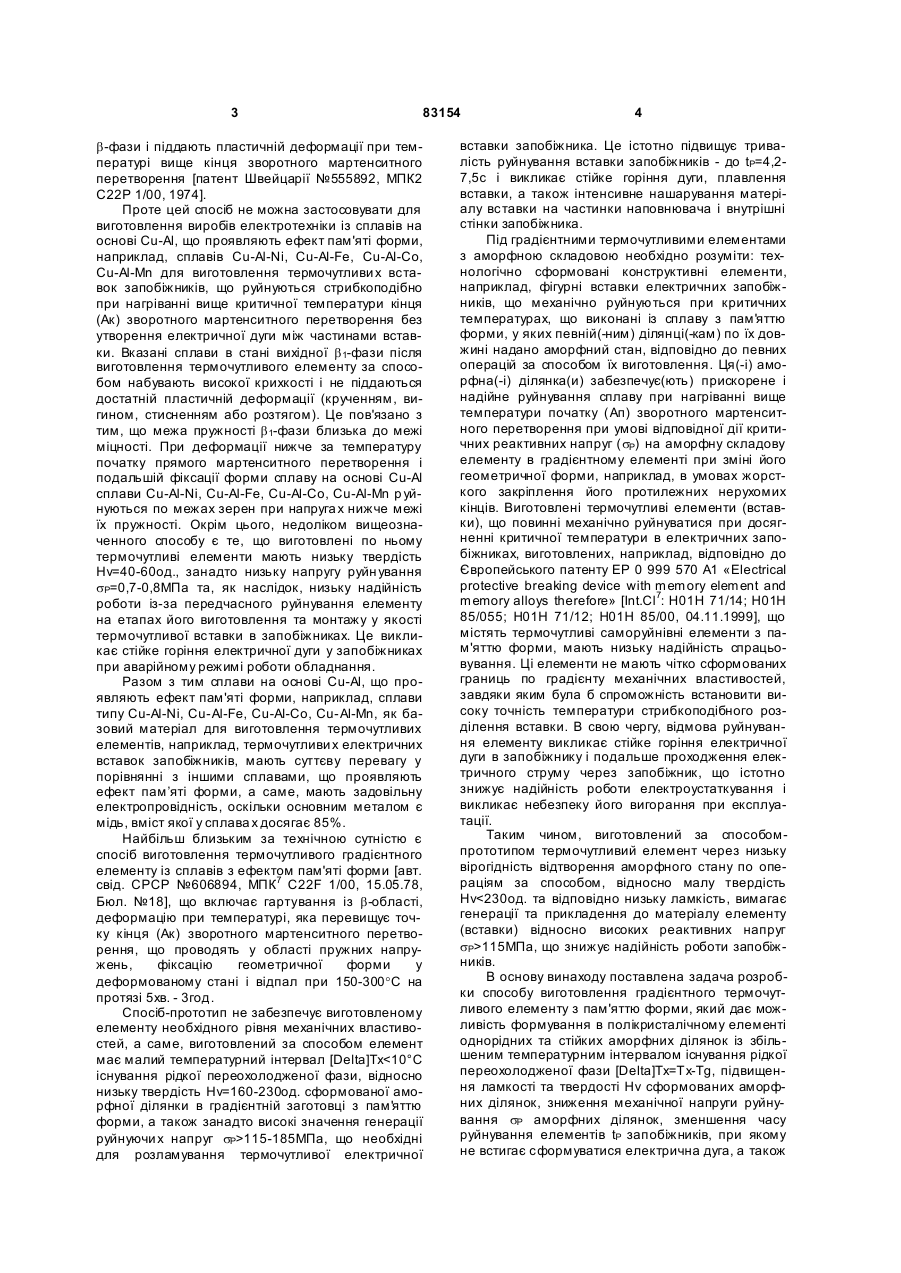

Спосіб виготовлення термочутливого градієнтного елемента зі сплаву з пам'яттю форми на основі міді з аморфною складовою, що включає гартування заготовки з b -області сплаву, о холодження нижче за температур у кінця прямого (ТМк ) мартенситного перетворення, деформацію загото C2 2 (19) 1 3 83154 b-фази і піддають пластичній деформації при температурі вище кінця зворотного мартенситного перетворення [патент Швейцарії №555892, МПК2 С22Р 1/00, 1974]. Проте цей спосіб не можна застосовувати для виготовлення виробів електротехніки із сплавів на основі Cu-Al, що проявляють ефект пам'яті форми, наприклад, сплавів Cu-Al-Ni, Cu-Al-Fe, Cu-Al-Co, Cu-Al-Mn для виготовлення термочутливи х вставок запобіжників, що руйнуються стрибкоподібно при нагріванні вище критичної температури кінця (Ак) зворотного мартенситного перетворення без утворення електричної дуги між частинами вставки. Вказані сплави в стані вихідної b 1-фази після виготовлення термочутливого елементу за способом набувають високої крихкості і не піддаються достатній пластичній деформації (крученням, вигином, стисненням або розтягом). Це пов'язано з тим, що межа пружності b 1-фази близька до межі міцності. При деформації нижче за температуру початку прямого мартенситного перетворення і подальшій фіксації форми сплаву на основі Cu-Al сплави Cu-Al-Ni, Cu-Al-Fe, Cu-Al-Co, Cu-Al-Mn р уйнуються по межах зерен при напруга х нижче межі їх пружності. Окрім цього, недоліком вищеозначенного способу є те, що виготовлені по ньому термочутливі елементи мають низьку твердість Нv=40-60од., занадто низьку напругу руйн ування sР=0,7-0,8МПа та, як наслідок, низьку надійність роботи із-за передчасного руйнування елементу на етапах його виготовлення та монтажу у якості термочутливої вставки в запобіжниках. Це викликає стійке горіння електричної дуги у запобіжниках при аварійному режимі роботи обладнання. Разом з тим сплави на основі Cu-Al, що проявляють ефект пам'яті форми, наприклад, сплави типу Cu-Al-Ni, Cu-Al-Fe, Cu-Al-Co, Cu-Al-Mn, як базовий матеріал для виготовлення термочутливих елементів, наприклад, термочутливи х електричних вставок запобіжників, мають суттєву перевагу у порівнянні з іншими сплавами, що проявляють ефект пам’яті форми, а саме, мають задовільну електропровідність, оскільки основним металом є мідь, вміст якої у сплава х досягає 85%. Найбільш близьким за технічною сутністю є спосіб виготовлення термочутливого градієнтного елементу із сплавів з ефектом пам'яті форми [авт. свід. CPCP №606894, МПК7 C22F 1/00, 15.05.78, Бюл. №18], що включає гартування із b-області, деформацію при температурі, яка перевищує точку кінця (Aк) зворотного мартенситного перетворення, що проводять у області пружних напружень, фіксацію геометричної форми у деформованому стані і відпал при 150-300°C на протязі 5хв. - 3год. Спосіб-прототип не забезпечує виготовленому елементу необхідного рівня механічних властивостей, а саме, виготовлений за способом елемент має малий температурний інтервал [Delta]Tx
