Пристрій для подавання електромагнітного випромінювання в реактор

1. Пристрій для подавання електромагнітного випромінювання в реактор для проведення вільнорадикальних реакцій у газовій фазі, який відрізняється тим, що він містить такі компоненти:

(a) відсік, який є відділений від реакційного простору реактора і

(b) який сполучається з реакційним простором реактора принаймні через один отвір;

(c) принаймні одну вхідну лінію для постачання промивного газу в зазначений відсік, а також

(d) принаймні одне джерело електромагнітного випромінювання, яке влаштоване таким чином, що

(e) це електромагнітне випромінювання проходить через зазначений відсік і реакційний простір реактора, що прилягає до цього відсіку;

причому зазначений пристрій здатний об'єднуватися з реактором, який має принаймні одну відокремлену лінію для постачання газу через отвір постачання газового потоку в реактор.

2. Пристрій за п. 1, який відрізняється тим, що він має оптичне вікно і/або іншу лінію світлопередачі у відсік.

3. Пристрій за п. 2, який відрізняється тим, що оптичне вікно і/або прозорий кінець іншої лінії світлопередачі покриті напівпрозорим для світла шаром, який містить метал, придатний служити каталізатором гідрування.

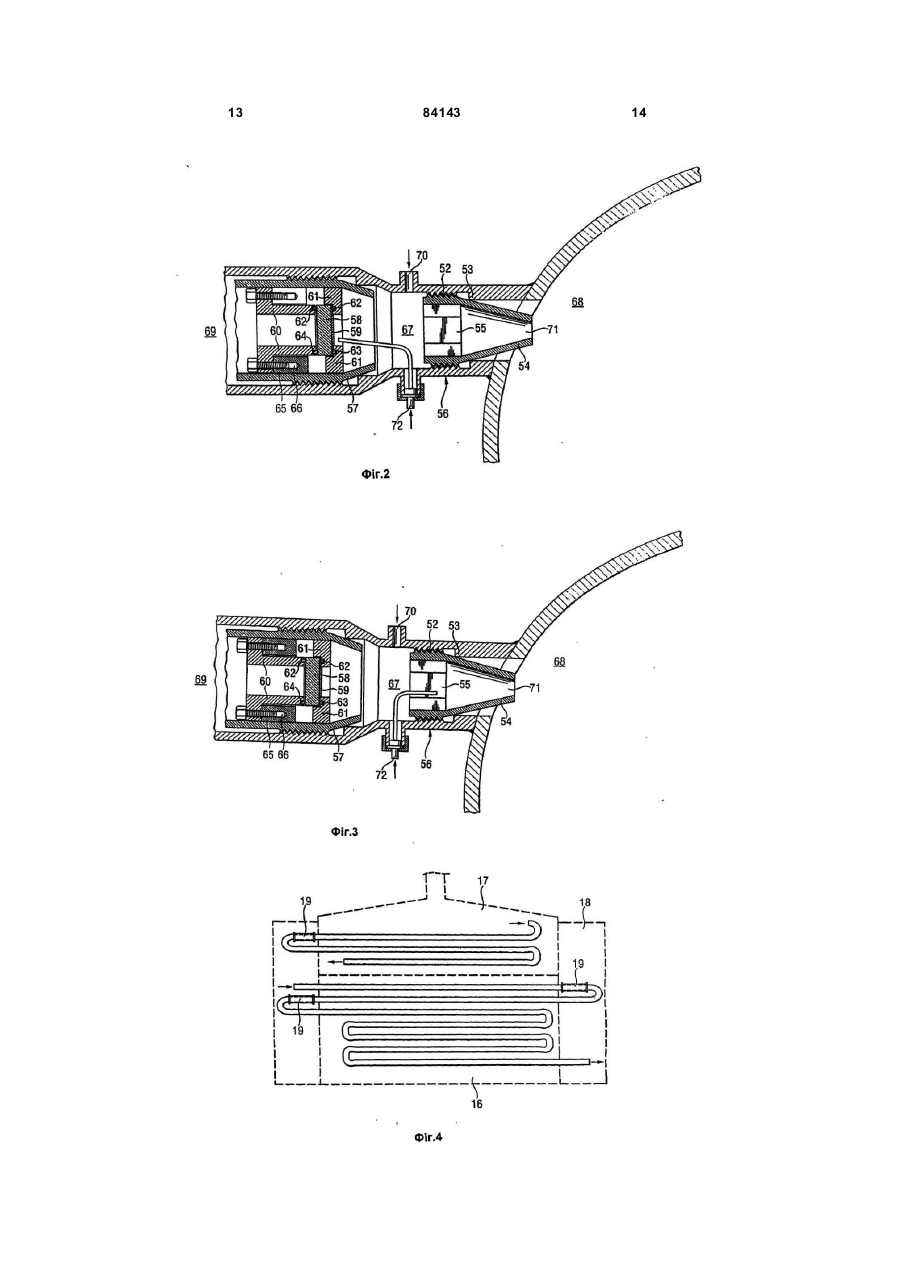

4. Пристрій за п. 1, який відрізняється тим, що він містить дві конічні втулки (54, 57), влаштовані таким чином, що між втулками (54) і (57) утворений проміжний простір (67), оснащений принаймні однією лінією постачання газу таким чином, що утворюється відсік, відділений від реакційного простору (68) і від зовнішнього простору (69), і що втулка (57), що віддалена від реактора, містить прозоре для світла вікно (58) і/або іншу лінію світлопередачі.

5. Пристрій за п. 1, який відрізняється тим, що передбачені пристрої опромінювання, які дозволяють опромінювати весь відсік і реакційний простір, що до нього прилягає.

6. Пристрій за п. 4, який відрізняється тим, що проміжний простір (67) має також вхід (72) газу, який простягається у відсік, близько до поверхні оптичного вікна і/або іншої лінії світлопередачі і дозволяє промивати інертним газом або інертним газом і воднем це оптичне вікно і/або іншу лінію світлопередачі та їх оточення.

7. Пристрій за п. 4, який відрізняється тим, що проміжний простір (67) має також вхід (72) газу, який простягається в напрямку отвору (71) і слугує для введення газоподібної активуючої речовини.

8. Реактор для проведення вільнорадикальних реакцій у газовій фазі, який відрізняється тим, що він містить принаймні такі компоненти:

(і) лінію постачання потоку сировинного газу в реактор;

(іі) принаймні один вищеописаний пристрій за п. 1, що містить відсік і отвір у реактор для подавання в останній електромагнітного випромінювання;

(ііі) вхідну лінію для постачання промивного газу в зазначений відсік пристрою;

(iv) джерело промивного газу, сполучене із зазначеною вхідною лінією;

(v) в разі потреби - нагрівальний пристрій для нагріву промивного газу в зазначеній вхідній лінії;

(vi) нагрівальний пристрій для нагріву і/або підтримання температури потоку газу в реакторі і

(vii) вихідну лінію для виведення газового потоку продукту вільнорадикальної реакції в газовій фазі із реактора.

9. Реактор за п. 8, який відрізняється тим, що він має реакційну трубу, на якій шляхом зварювання закріплений корпус (53), що має різь (52) і виступ, в який загвинчений пристрій за п. 1.

10. Реактор за п. 9, який відрізняється тим, що він має піч і реакційну трубу, що проходить по багатократно зігнутій кривій через всю піч, причому піч має зону нагріву (16), зону конвекції (17) і принаймні один відсік (18), який не обігрівається і в який проходять петлі згинів реакційної труби із зони нагріву або конвекції (16, 17), або з якої петлі згинів цієї реакційної труби проходять у зону нагріву або конвекції (16, 17), і принаймні один пристрій, за п. 1, розташований принаймні в одному відсіку (18) і встановлений в реакційну трубу таким чином, що електромагнітне випромінювання може подаватися в газовий потік реакційної суміші в цих точках.

11. Реактор за п. 8, який відрізняється тим, що нижче за потоком від нього встановлений адіабатичний вторинний реактор.
