Візок спікальний

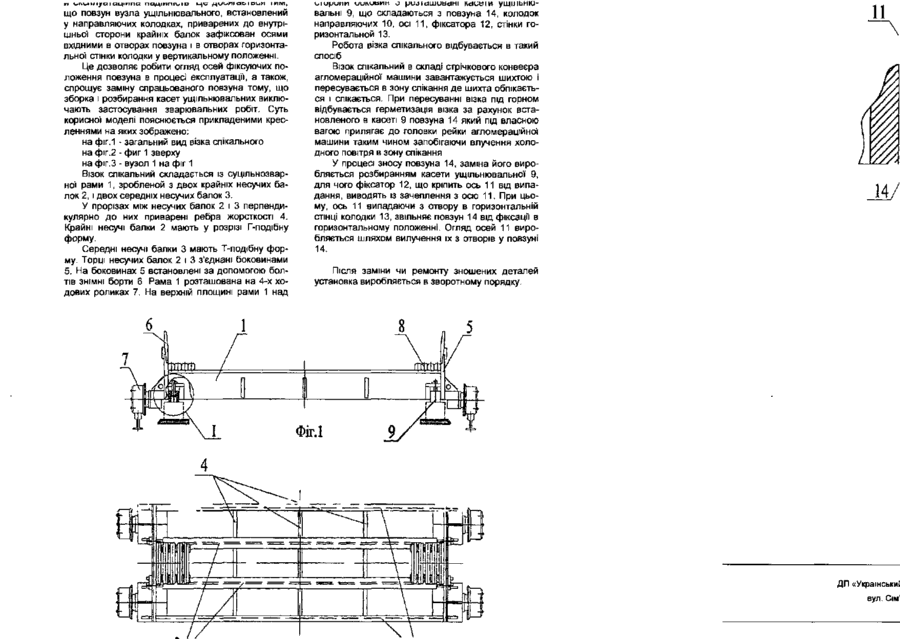

1 Візок спікальний, який містить установлену на ходових роликах суцільнозварну раму утворену несучими балками і ребрами жорсткості, касети ущільнювальні, які мають повзун та осі, знімни борти і колосники, який відрізняється тим що повзун, встановлений у напрямних колодках, розташованих на крайніх балках, що мають Гподібний профіль зафіксований осями в отворах повзуна, встановленими в отворах горизонтальної стінки колодки у вертикальному положенні 2 Візок спікальний за п 1, який відрізняється тим, що повзун встановлено з можливістю переміщення у вертикальній площині між стінками колодки, переміщення повзуна з встановленими в них осями обмежено в горизонтальній і вертикальній площині зафіксованим положенням осей. Корисна модель належить до галузі металургійного машинобудування, зокрема устаткування агломераційних фабрик - візок спікальний Відомий ВІЗОК спікальний вміщуючий трипрорізну раму установлену на ходові ролики, касети ущільнювальни, ЗНІМНІ борти і колосники Рама виконана з 2-х відлитих зі ст 35 симетричних частин, скріплених дев'ятьма болтами і складається з 4-х несучих балок і 6-ребер жорсткості, розташованих перпендикулярно між балками одне напроти іншого Борти прикріплені до боковин візка болтами До нижньої площини корпуса візка спікапьного , у районі ходових роликів, прикріплені полози ущільнювальні (див 11 Нещерет, Механічне устаткування агломераційних фабрик, М Металургвидав 1961р crop 31-36) Недоліком зазначеного візка є використання пристроїв, які пдроущільнюють, при проходженні візка спікального під горном, що ускладнює конструкцію ущільнювальної системи агломераційної машини і її експлуатаційну надійність Відомий прийнятий за прототип візок спікальний , що містить поставлену на ходові ролики суцільнозварну раму з листових елементів легованої сталі з несучими балками виконаними з горизон візка є недостатньо висока ремонтопридатність та швидке спрацювання елементів касет ущільнювальних зокрема повзунів і осей через те, що в процесі експлуатації візка неможливо визначити ступінь зносу осей і при заміні, монтажу повзунів необхідне застосування електрозварювання з наступним розбиранням пластин фіксуючих осі встановлені в повзунах, (див вуз А креслення 1101 00 000-1 СБ ОАО «Сталькон», Маріуполь 2001 р ) В основу корисної моделі поставлено задачу створити такий візок спікальний в якому конструкція касет ущільнювальних забезпечувала би підвищення ремонтопридатності й експлуатаційну надійність Поставлена задача вирішується тим, що-візок спікальний вміщуючий установлену на ходових роликах суцільнозварну раму утворену несучими балками і ребрами жорсткості, касет ущільнювальних маючих повзун та оси, ЗНІМНІ борта і колосникі ВІДПОВІДНО до корисної моделі, містить повзун встановлений у направляючих колодках розташованих на крайніх балках, що мають Г-подібний профіль, зафіксован осями в отворах повзуна і встановленими в отворах горизонтальної стінки колодки у вертикальному положенні Крім того, повзуни встановлені з можливістю СО ю i а с і [>ьл що повзун вузла ущільнювального, встановлений у направляючих колодках, приварених до внутрішньої сторони крайніх балок зафіксован осями вхідними в отворах повзуна і в отворах горизонтальної стінки колодки у вертикальному положенні. Це дозволяє робити огляд осей фіксуючих положення повзуна в процесі експлуатації, а також, спрощує заміну спрацьованого повзуна тому, що зборка і розбирання касет ущільнювальних виключають застосування зварювальних робіт. Суть корисної моделі пояснюється прикладеними кресленнями на яких зображено: на фіг.1 - загальний вид візка спікального на фіг.2 - фиг 1 зверху на фіг.З - вузол 1 на фіг 1 Візок спікальний складається із суцільнозварної рами 1, зробленой з двох крайніх несучих балок 2, і двох середніх несучих балок 3. У прорізах між несучих балок 2 і 3 перпендикулярно до них приварені ребра жорсткості 4. Крайні несучі балки 2 мають у розрізі Г-подібну форму. Середні несучі балки 3 мають Т-подібну форму. Торці несучих балок 2 і 3 з'єднані боковинами 5. На боковинах 5 встановлені за допомогою болтів ЗНІМНІ борти 6 Рама 1 розташована на 4-х ходових роликах 7. На верхній площині рами 1 над ^lUfJUnn UUWJBHH о pLMIdUJUtSdl-ll KdUKIH уЩІЛЬНК) вальні 9, що складаються з повзуна 14, колодок направляючих 10, осі 11, фіксатора 12, стінки горизонтальной 13. Робота візка спікального відбувається в такий спосіб Візок спікальний в складі стрічкового конвеєра агломераційної машини завантажується шихтою і пересувається в зону спікання де шихта обпікається і спікається. При пересуванні візка під горном відбувається герметизація візка за рахунок встановленого в касеті 9 повзуна 14 який під власною вагою прилягає до головки рейки агломераційної машини таким чином запобігаючи влучення холодного повітря в зону спікання У процесі зносу повзуна 14, заміна його виробляється розбиранням касети ущільнювальної 9, для чого фіксатор 12, що кріпить ось 11 від випадання, виводять із зачеплення з осю 11. При цьому, ось 11 випадаючи з отвору в горизонтальній стінці колодки 13, звільняє повзун 14 від фіксацм в горизонтальному положенні. Огляд осей 11 виробляється шляхом вилучення їх з отворів у повзуні 14. Після заміни чи ремонту зношених деталей установка виробляється в зворотному порядку. 7 ДП «Український вул. Сім'
