Припливно-вентиляційний пристрій

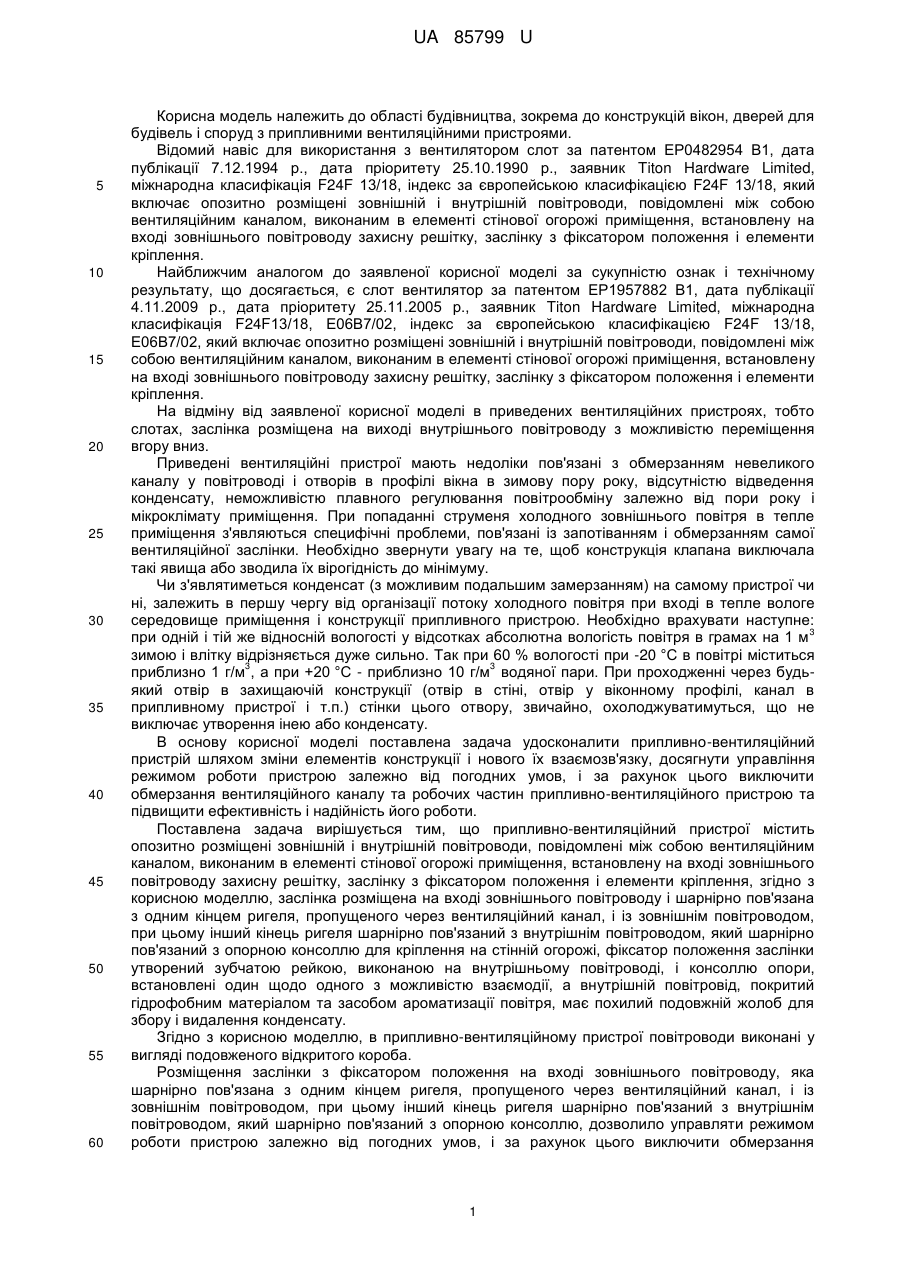

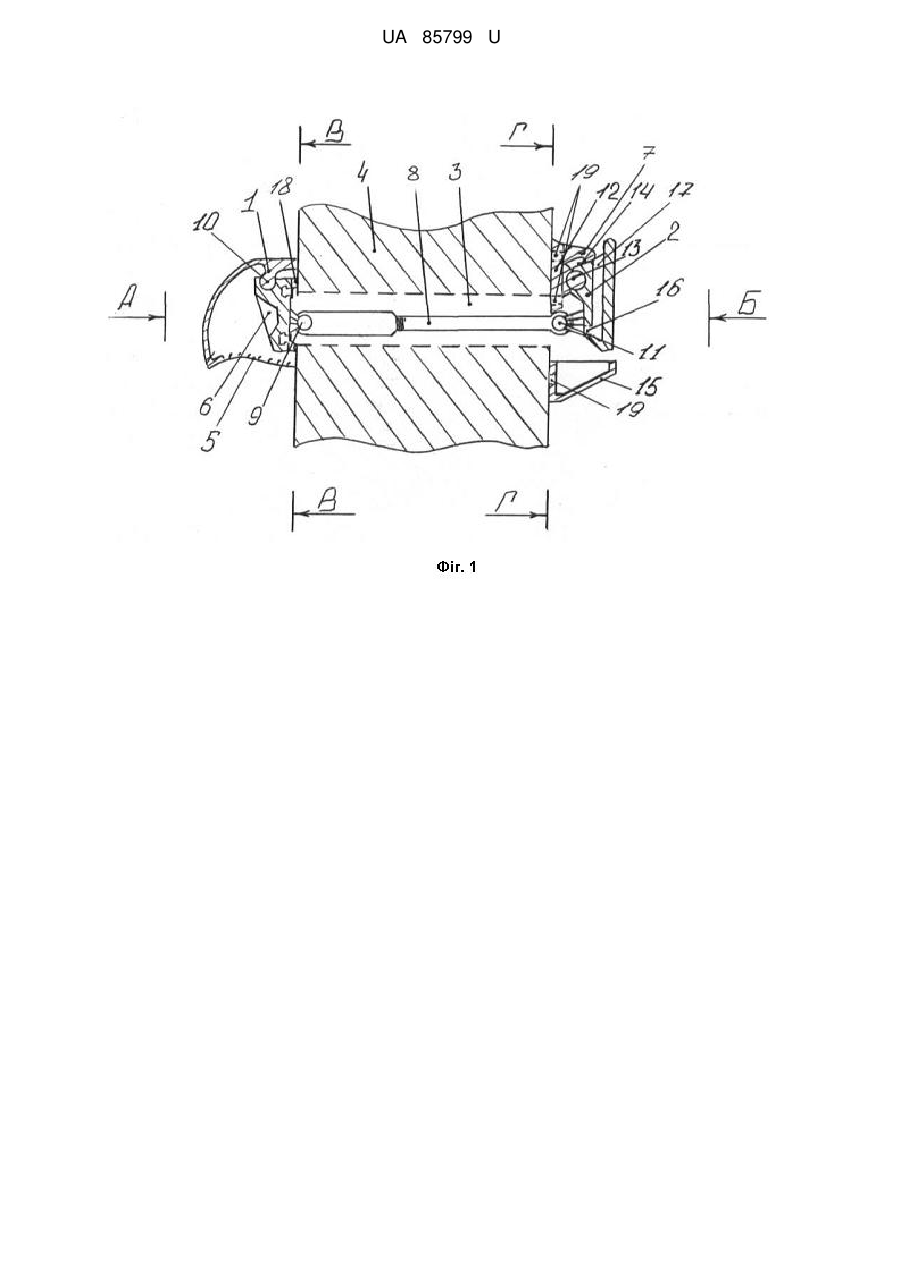

Реферат: Припливно-вентиляційний пристрій містить опозитно розміщені зовнішній і внутрішній повітроводи, вентиляційний канал, виконаний в елементі стінової огорожі приміщення, захисну решітку, заслінку з фіксатором положення і елементи кріплення. Заслінка розміщена на вході зовнішнього повітроводу і шарнірно пов'язана з одним кінцем ригеля, пропущеного через вентиляційний канал, і із зовнішнім повітроводом. При цьому інший кінець ригеля шарнірно пов'язаний з внутрішнім повітроводом, який шарнірно пов'язаний з опорною консоллю для кріплення на стінній огорожі. Фіксатор положення заслінки утворений зубчатою рейкою, виконаною на внутрішньому повітроводі, і консоллю опори, встановлені один щодо одного з можливістю взаємодії. Внутрішній повітровід має похилий подовжній жолоб для збору і видалення конденсату. UA 85799 U (54) ПРИПЛИВНО-ВЕНТИЛЯЦІЙНИЙ ПРИСТРІЙ UA 85799 U UA 85799 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області будівництва, зокрема до конструкцій вікон, дверей для будівель і споруд з припливними вентиляційними пристроями. Відомий навіс для використання з вентилятором слот за патентом ЕР0482954 В1, дата публікації 7.12.1994 р., дата пріоритету 25.10.1990 р., заявник Titon Hardware Limited, міжнародна класифікація F24F 13/18, індекс за європейською класифікацією F24F 13/18, який включає опозитно розміщені зовнішній і внутрішній повітроводи, повідомлені між собою вентиляційним каналом, виконаним в елементі стінової огорожі приміщення, встановлену на вході зовнішнього повітроводу захисну решітку, заслінку з фіксатором положення і елементи кріплення. Найближчим аналогом до заявленої корисної моделі за сукупністю ознак і технічному результату, що досягається, є слот вентилятор за патентом ЕР1957882 В1, дата публікації 4.11.2009 р., дата пріоритету 25.11.2005 р., заявник Titon Hardware Limited, міжнародна класифікація F24F13/18, Е06В7/02, індекс за європейською класифікацією F24F 13/18, Е06В7/02, який включає опозитно розміщені зовнішній і внутрішній повітроводи, повідомлені між собою вентиляційним каналом, виконаним в елементі стінової огорожі приміщення, встановлену на вході зовнішнього повітроводу захисну решітку, заслінку з фіксатором положення і елементи кріплення. На відміну від заявленої корисної моделі в приведених вентиляційних пристроях, тобто слотах, заслінка розміщена на виході внутрішнього повітроводу з можливістю переміщення вгору вниз. Приведені вентиляційні пристрої мають недоліки пов'язані з обмерзанням невеликого каналу у повітроводі і отворів в профілі вікна в зимову пору року, відсутністю відведення конденсату, неможливістю плавного регулювання повітрообміну залежно від пори року і мікроклімату приміщення. При попаданні струменя холодного зовнішнього повітря в тепле приміщення з'являються специфічні проблеми, пов'язані із запотіванням і обмерзанням самої вентиляційної заслінки. Необхідно звернути увагу на те, щоб конструкція клапана виключала такі явища або зводила їх вірогідність до мінімуму. Чи з'являтиметься конденсат (з можливим подальшим замерзанням) на самому пристрої чи ні, залежить в першу чергу від організації потоку холодного повітря при вході в тепле вологе середовище приміщення і конструкції припливного пристрою. Необхідно врахувати наступне: 3 при одній і тій же відносній вологості у відсотках абсолютна вологість повітря в грамах на 1 м зимою і влітку відрізняється дуже сильно. Так при 60 % вологості при -20 °C в повітрі міститься 3 3 приблизно 1 г/м , а при +20 °C - приблизно 10 г/м водяної пари. При проходженні через будьякий отвір в захищаючій конструкції (отвір в стіні, отвір у віконному профілі, канал в припливному пристрої і т.п.) стінки цього отвору, звичайно, охолоджуватимуться, що не виключає утворення інею або конденсату. В основу корисної моделі поставлена задача удосконалити припливно-вентиляційний пристрій шляхом зміни елементів конструкції і нового їх взаємозв'язку, досягнути управління режимом роботи пристрою залежно від погодних умов, і за рахунок цього виключити обмерзання вентиляційного каналу та робочих частин припливно-вентиляційного пристрою та підвищити ефективність і надійність його роботи. Поставлена задача вирішується тим, що припливно-вентиляційний пристрої містить опозитно розміщені зовнішній і внутрішній повітроводи, повідомлені між собою вентиляційним каналом, виконаним в елементі стінової огорожі приміщення, встановлену на вході зовнішнього повітроводу захисну решітку, заслінку з фіксатором положення і елементи кріплення, згідно з корисною моделлю, заслінка розміщена на вході зовнішнього повітроводу і шарнірно пов'язана з одним кінцем ригеля, пропущеного через вентиляційний канал, і із зовнішнім повітроводом, при цьому інший кінець ригеля шарнірно пов'язаний з внутрішнім повітроводом, який шарнірно пов'язаний з опорною консоллю для кріплення на стінній огорожі, фіксатор положення заслінки утворений зубчатою рейкою, виконаною на внутрішньому повітроводі, і консоллю опори, встановлені один щодо одного з можливістю взаємодії, а внутрішній повітровід, покритий гідрофобним матеріалом та засобом ароматизації повітря, має похилий подовжній жолоб для збору і видалення конденсату. Згідно з корисною моделлю, в припливно-вентиляційному пристрої повітроводи виконані у вигляді подовженого відкритого короба. Розміщення заслінки з фіксатором положення на вході зовнішнього повітроводу, яка шарнірно пов'язана з одним кінцем ригеля, пропущеного через вентиляційний канал, і із зовнішнім повітроводом, при цьому інший кінець ригеля шарнірно пов'язаний з внутрішнім повітроводом, який шарнірно пов'язаний з опорною консоллю, дозволило управляти режимом роботи пристрою залежно від погодних умов, і за рахунок цього виключити обмерзання 1 UA 85799 U 5 10 15 20 25 30 35 40 45 50 55 60 вентиляційного каналу та робочих частин припливно-вентиляційного пристрою та підвищити ефективність і надійність його роботи. Суть корисної моделі пояснюється кресленнями, де на: фіг. 1 - загальний вид припливно-вентиляційного пристрою (в поперечному перетині); фіг. 2 - припливно-вентиляційний пристрій (вигляд А); фіг. 3 - припливно-вентиляційний пристрій (вигляд Д); фіг. 4 - припливно-вентиляційний пристрій (вигляд в перетині по В-В); фіг. 5 - припливно-вентиляційний пристрій (вигляд Б); фіг. 6 - припливно-вентиляційний пристрій (вигляд в перетині по Г-Г); фіг. 7 - припливно-вентиляційний пристрій (вигляд Е). Припливно-вентиляційний пристрій містить опозитно розміщені зовнішній 1 і внутрішній 2 повітроводи, повідомлені між собою вентиляційним каналом 3, виконаним в елементі стінової огорожі приміщення 4, встановлену на вході зовнішнього повітроводу 1 захисну решітку 5, заслінку 6 з фіксатором її положення 7. В якості стінової огорожі приміщення 4 використовують стіну, профіль віконної рами або двері. Заслінка 6 розміщена на вході зовнішнього повітроводу 1 і пов'язана з одним кінцем ригеля 8, пропущеного через вентиляційний канал 3 за допомогою шарніра 9, і із зовнішнім повітроводом 1 за допомогою шарніра 10. При цьому інший кінець ригеля 8 пов'язаний з внутрішнім повітроводом 2 шарніром 11. Опорна консоль 12 з елементами кріплення на стінній огорожі приміщення 4 пов'язана з внутрішнім повітроводом 2 за допомогою шарніра 13. Фіксатор положення 7 заслінки 6 утворений зубчатою рейкою 14, виконаною на поверхні внутрішнього повітроводу 2, і консоллю опори 12, встановлені один щодо одного з можливістю взаємодії. Внутрішній повітровід 2, покритий гідрофобним матеріалом та засобом ароматизації повітря. Похилий подовжній жолоб 15 для збору і видалення конденсату розміщений під повітропроводом 2. Повітроводи 1, 2 виконані у вигляді подовженого відкритого короба. В коробі внутрішнього повітроводу 2 із сторони, зверненої до стінки профілю вікна або дверей стінної огорожі приміщення 4, є ряд отворів 16 розміщених на рівній відстані один від одного, через які відкрита порожнина 17 внутрішнього повітроводу 2 сполучається з вентиляційним каналом 3. Відкрита порожнина 17 зовнішнього повітроводу 1 сполучається з вентиляційним каналом 3 через заслінку 6. Заслінка 6 має ущільнення 18. Кінематична пара шарнірного з'єднання утворена віссю, яку встановлюють у вушко, що виконане у відповідних елементах згаданого з'єднання. Всі елементи припливно-вентиляційного пристрою виконані з композиційного полімерного матеріалу і мають елементи кріплення 19. Відомості, підтверджуючі можливість промислового використовування припливновентиляційного пристрою. Заздалегідь здійснюють монтаж припливно-вентиляційного пристрою. Для цього в стінці або профілі віконної або дверної рами стінної огорожі приміщення 4 виконують вентиляційний канал 3. Він може бути у вигляді подовжньої щілини на ширину рівній робочої поверхні повітроводів 1, 2 або у вигляді ряду крізних отворів розміщених повздовж робочої частини повітропроводів 1, 2. З внутрішньої сторони стінної огорожі приміщення 4 уздовж вентиляційного каналу 3 до стінки або до профілю віконної або дверної рами прикріплюють консольні опори 12. Після чого осі шарнірів 11 і 13 внутрішнього повітроводу 2 встановлюють з натягом у відповідних під них вушках на одному кінці ригеля 8 і опорної консолі 12. Шарнірні з'єднання 11, 13 внутрішнього повітроводу 2 виконані з можливістю взаємодії консолі опори 12 із зубчатою рейкою 14. Далі за допомогою елементів кріплення 19 під внутрішнім повітроводом 2 до стінки або профілю віконної або дверної рами прикріплюють похилий подовжній жолоб 15 для збору і видалення конденсату. На цьому монтаж елементів припливно-вентиляційного пристрою з внутрішньої сторони стінної огорожі 4 завершується. Із зовнішньої сторони стінної огорожі 4 заздалегідь проводять монтаж заслінки 6, яку шарнірно сполучають з ригелем 8 і коробом зовнішнього повітроводу 1. Для чого вісь шарніра 9 в заслінці 6 вставляють з натягом в вушко в ригелі 8, а вісь шарніра 10 вставляють з натягом в вушко в заслінці 6. Після чого за допомогою елементів кріплення 19 зовнішній повітровід 1 прикріплюють до стінки або профілю віконної або дверної рами опозитно внутрішньому повітроводу 2. На цьому монтаж припливно-вентиляційного пристрою завершується. Установку необхідних режимів роботи пристрою здійснюють поворотом внутрішнього повітроводу 2 вгору або вниз щодо шарнірів 11, 13. При повороті внутрішнього повітроводу 2, він тягне за собою ригель 8 із заслінкою 6. При цьому консоль 12 знаходиться у взаємодії із зубами рейки 14, диференційовано розміщеними у функції кута повороту внутрішнього повітроводу 2, що дозволяє зафіксувати заслінку 6 під необхідним кутом щодо вентиляційного каналу, тим самим змінюючи об'єм надходження зовнішнього повітря, який у процесі надходження попередньо ароматизується та оброблюється 2 UA 85799 U 5 10 гідрофобним матеріалом, завдяки покриттю поверхні повітроводу 2. Похилий подовжній жолоб 15 для збору і видалення конденсату. При повороті вгору внутрішнього повітроводу 2 до упора забезпечується режим, при якому вентиляційний канал щільно закритий від надходження зовнішнього повітря. При повороті внутрішнього повітроводу 2 по дузі кола, він штовхає від себе ригель 8 із заслінкою 6, кут повороту заслінки щодо вентиляційного отвору збільшується і збільшується об'єм надходження в приміщення зовнішнього повітря. Таким чином, забезпечується регулювання режимів роботи припливно-вентиляційного пристрою. У разі роботи припливно-вентиляційного пристрою в режимі різких перепадів температур конденсат, що утворився, виводиться з робочої зони пристрою похилим подовжнім жолобом 15 для збору і видалення конденсату. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 1. Припливно-вентиляційний пристрій, що містить опозитно розміщені зовнішній і внутрішній повітроводи, сполучені між собою вентиляційним каналом, виконаним в елементі стінової огорожі приміщення, встановлену на вході зовнішнього повітроводу захисну решітку, заслінку з фіксатором положення і елементи кріплення, який відрізняється тим, що заслінка розміщена на вході зовнішнього повітроводу і шарнірно пов'язана з одним кінцем ригеля, пропущеного через вентиляційний канал, і із зовнішнім повітроводом, при цьому інший кінець ригеля шарнірно пов'язаний з внутрішнім повітроводом, який шарнірно пов'язаний з опорною консоллю для кріплення на стінній огорожі, фіксатор положення заслінки утворений зубчатою рейкою, виконаною на внутрішньому повітроводі, і консоллю опори, встановлені один щодо одного з можливістю взаємодії, а внутрішній повітровід, покритий гідрофобним матеріалом та засобом ароматизації повітря, має похилий подовжній жолоб для збору і видалення конденсату. 2. Припливно-вентиляційний пристрій за п. 1, який відрізняється тим, що повітроводи виконані у вигляді подовженого відкритого короба. 3 UA 85799 U 4 UA 85799 U 5 UA 85799 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
