Ємність для напоїв

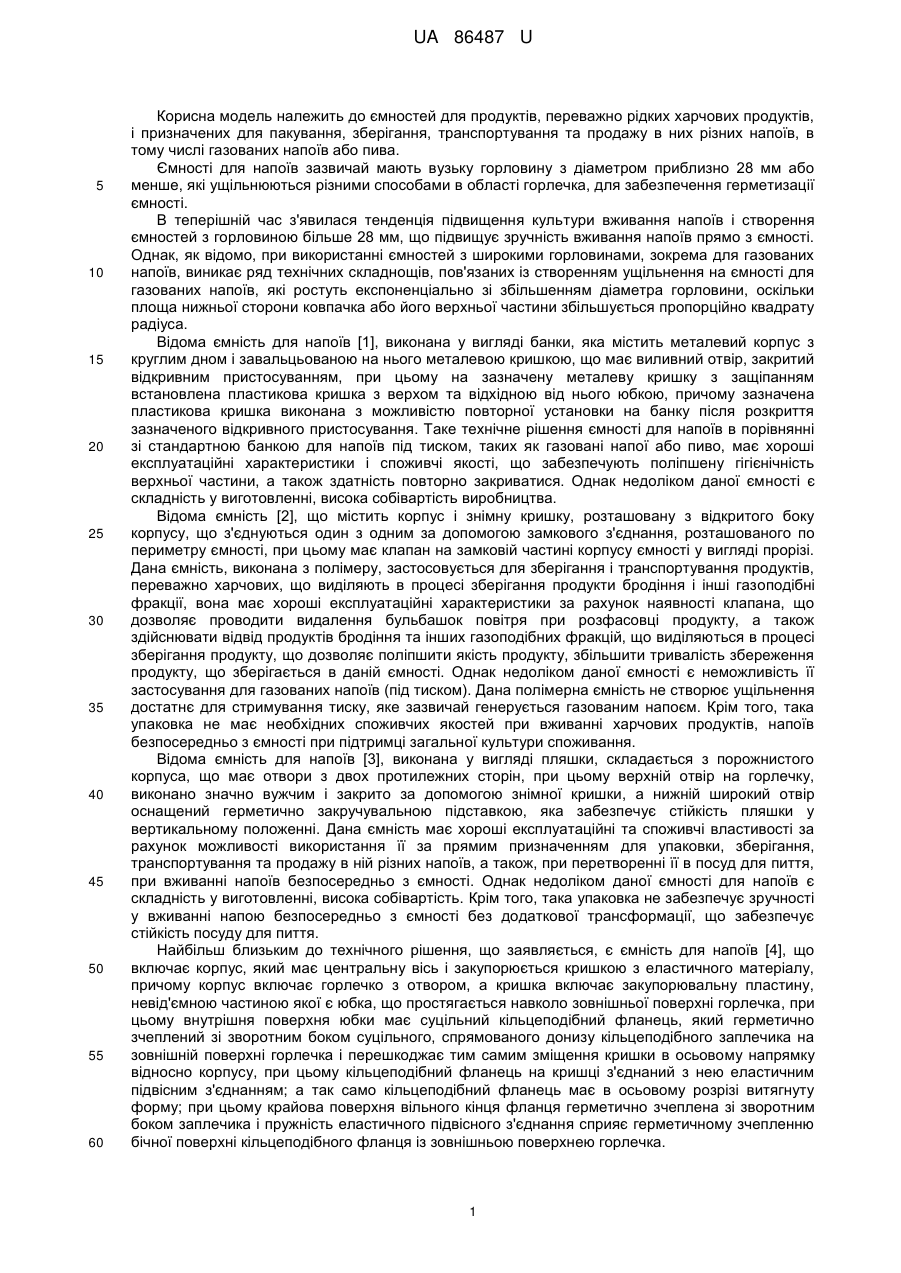

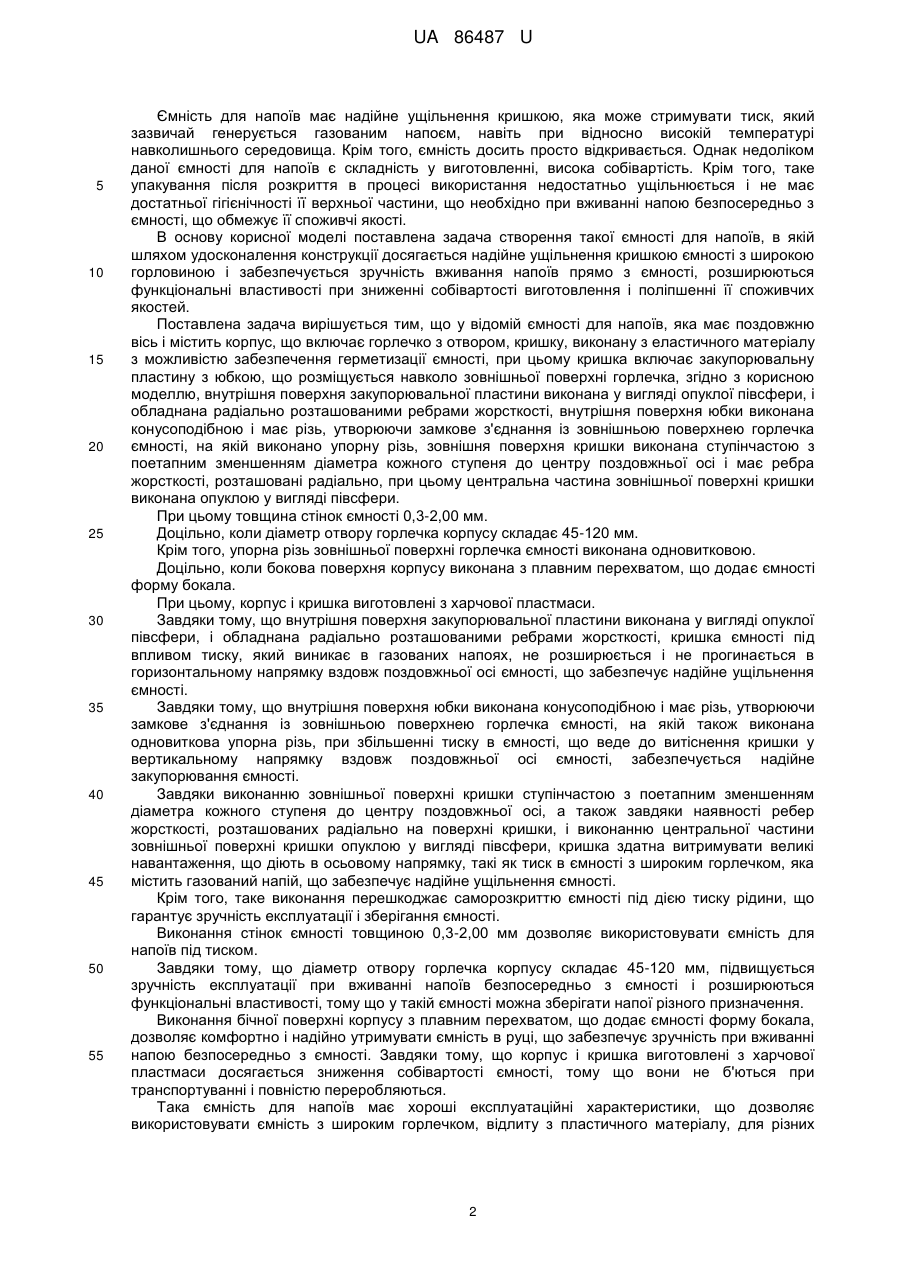

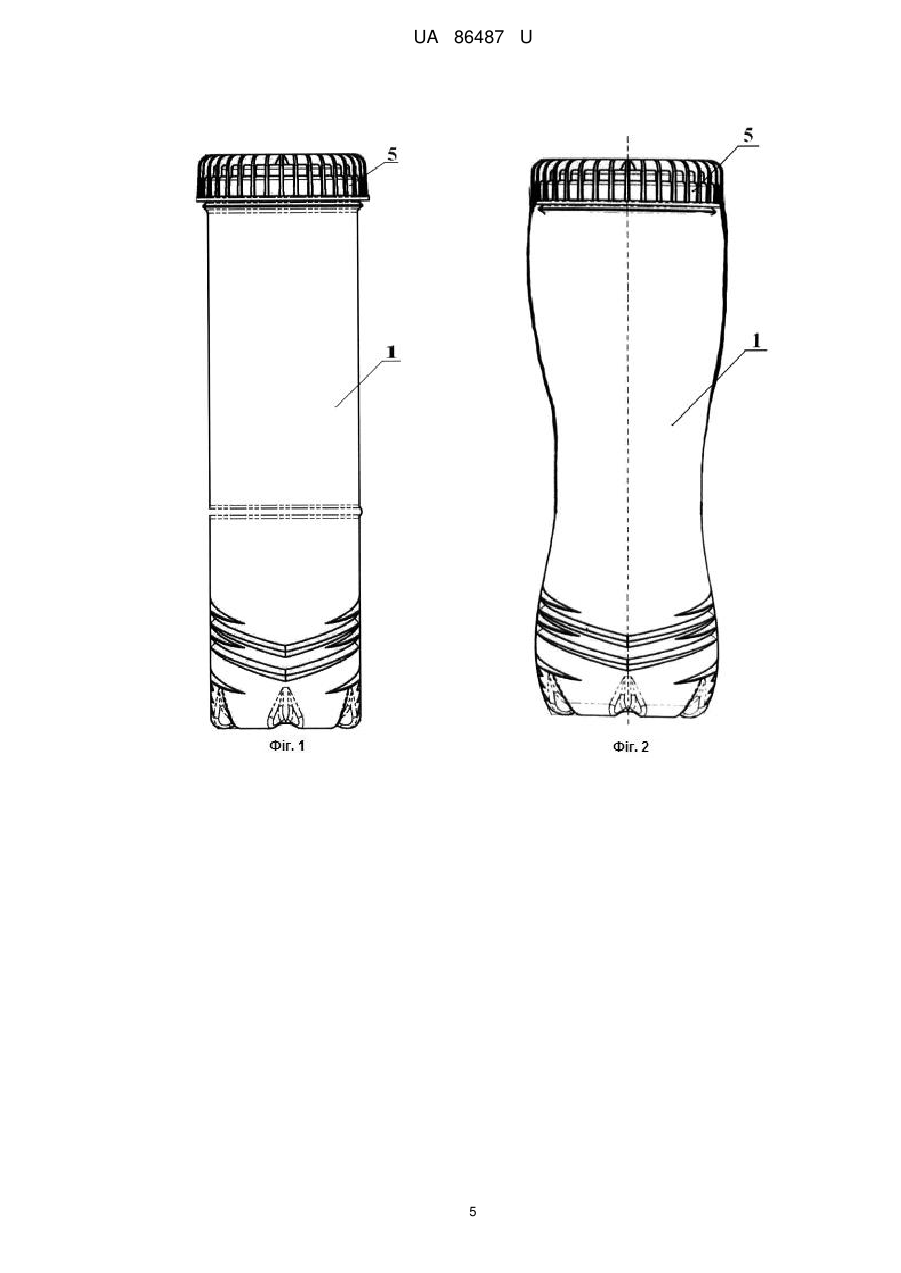

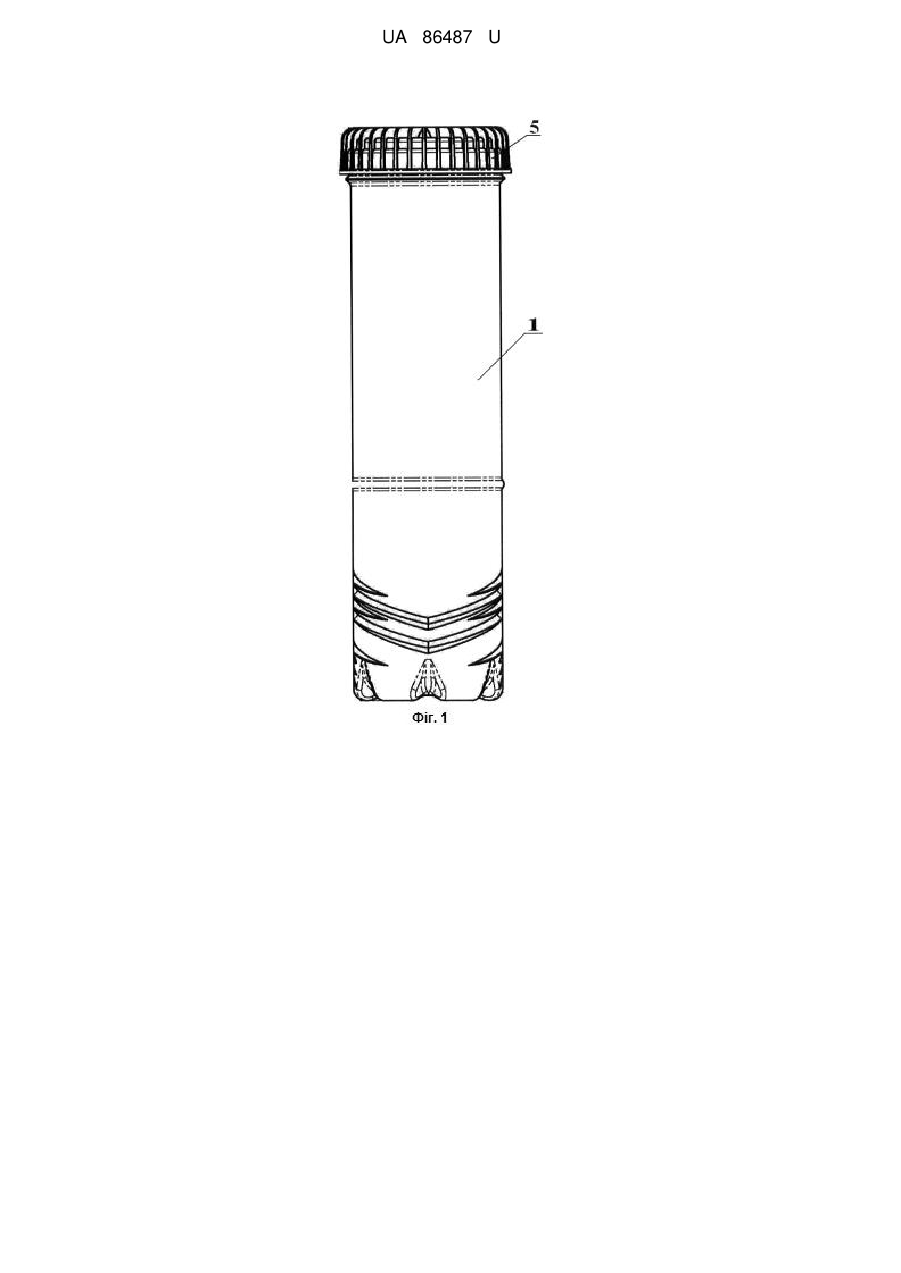

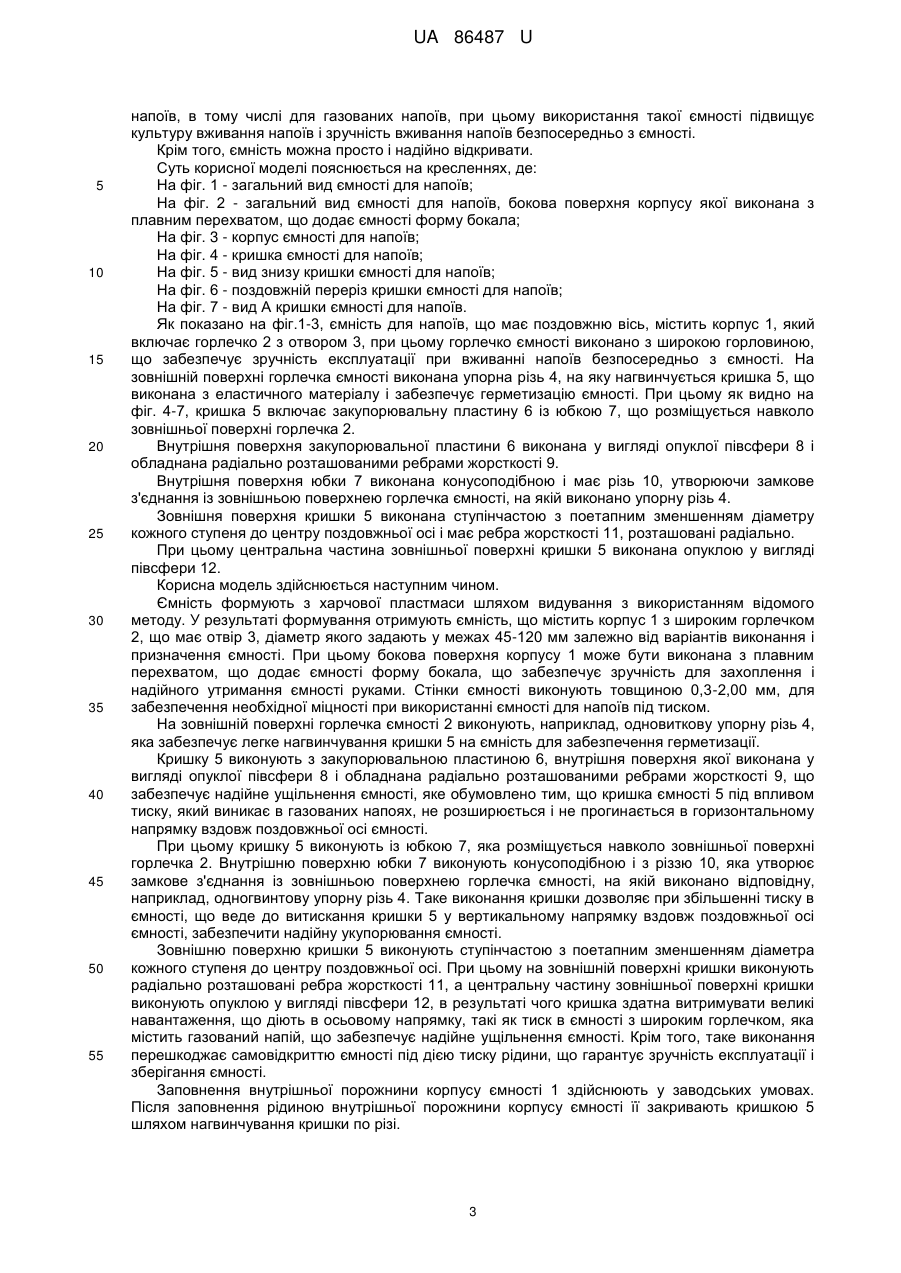

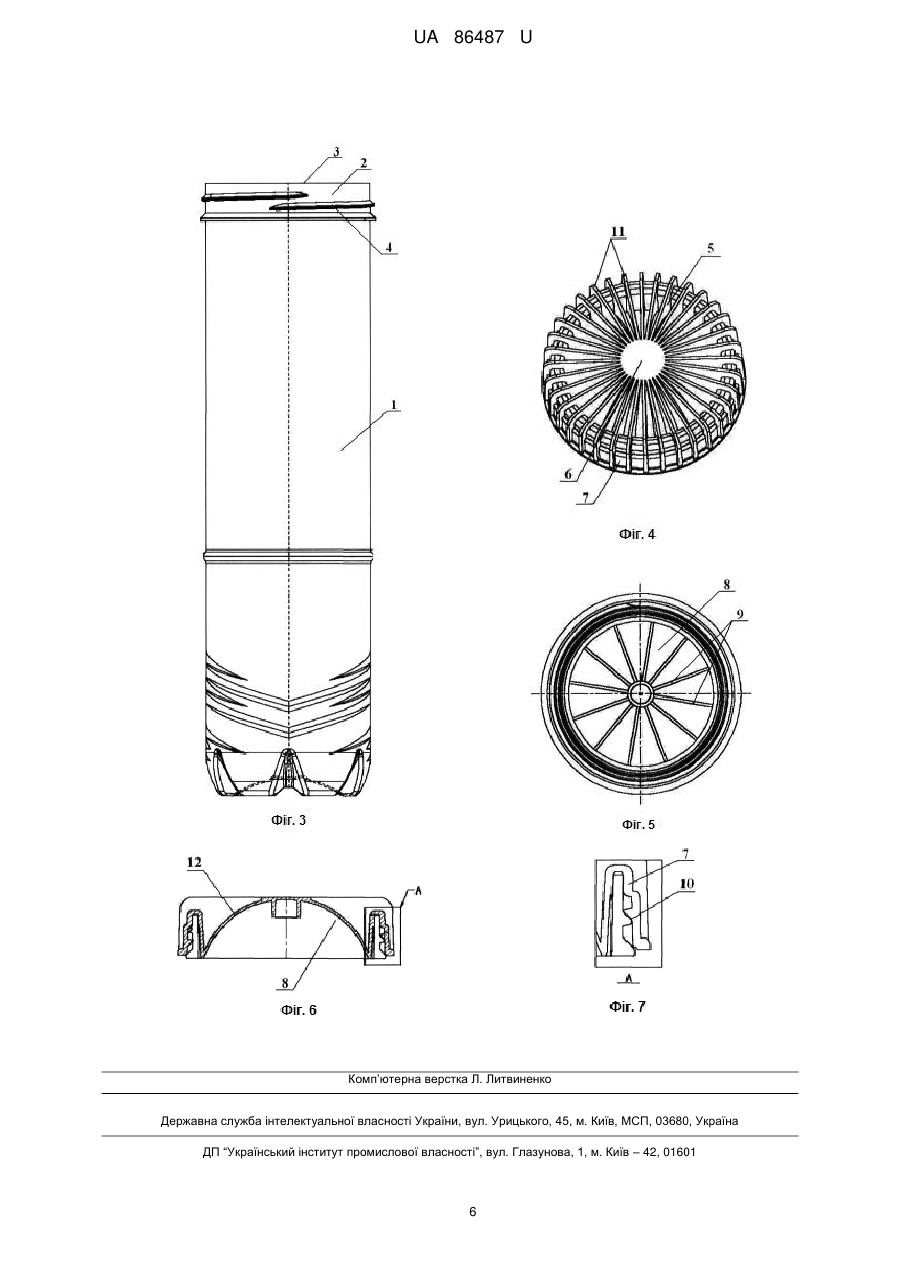

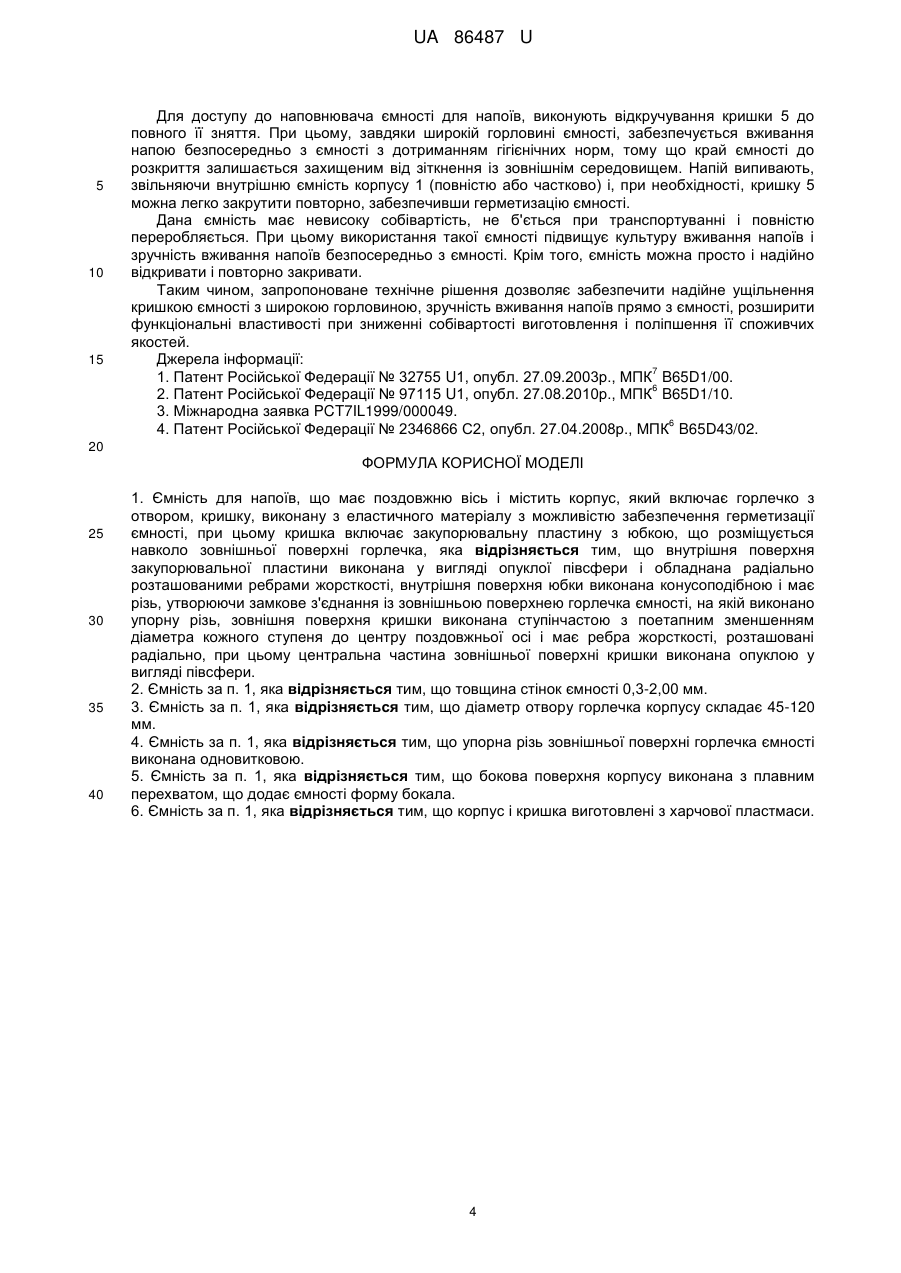

Реферат: UA 86487 U UA 86487 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до ємностей для продуктів, переважно рідких харчових продуктів, і призначених для пакування, зберігання, транспортування та продажу в них різних напоїв, в тому числі газованих напоїв або пива. Ємності для напоїв зазвичай мають вузьку горловину з діаметром приблизно 28 мм або менше, які ущільнюються різними способами в області горлечка, для забезпечення герметизації ємності. В теперішній час з'явилася тенденція підвищення культури вживання напоїв і створення ємностей з горловиною більше 28 мм, що підвищує зручність вживання напоїв прямо з ємності. Однак, як відомо, при використанні ємностей з широкими горловинами, зокрема для газованих напоїв, виникає ряд технічних складнощів, пов'язаних із створенням ущільнення на ємності для газованих напоїв, які ростуть експоненціально зі збільшенням діаметра горловини, оскільки площа нижньої сторони ковпачка або його верхньої частини збільшується пропорційно квадрату радіуса. Відома ємність для напоїв [1], виконана у вигляді банки, яка містить металевий корпус з круглим дном і завальцьованою на нього металевою кришкою, що має виливний отвір, закритий відкривним пристосуванням, при цьому на зазначену металеву кришку з защіпанням встановлена пластикова кришка з верхом та відхідною від нього юбкою, причому зазначена пластикова кришка виконана з можливістю повторної установки на банку після розкриття зазначеного відкривного пристосування. Таке технічне рішення ємності для напоїв в порівнянні зі стандартною банкою для напоїв під тиском, таких як газовані напої або пиво, має хороші експлуатаційні характеристики і споживчі якості, що забезпечують поліпшену гігієнічність верхньої частини, а також здатність повторно закриватися. Однак недоліком даної ємності є складність у виготовленні, висока собівартість виробництва. Відома ємність [2], що містить корпус і знімну кришку, розташовану з відкритого боку корпусу, що з'єднуються один з одним за допомогою замкового з'єднання, розташованого по периметру ємності, при цьому має клапан на замковій частині корпусу ємності у вигляді прорізі. Дана ємність, виконана з полімеру, застосовується для зберігання і транспортування продуктів, переважно харчових, що виділяють в процесі зберігання продукти бродіння і інші газоподібні фракції, вона має хороші експлуатаційні характеристики за рахунок наявності клапана, що дозволяє проводити видалення бульбашок повітря при розфасовці продукту, а також здійснювати відвід продуктів бродіння та інших газоподібних фракцій, що виділяються в процесі зберігання продукту, що дозволяє поліпшити якість продукту, збільшити тривалість збереження продукту, що зберігається в даній ємності. Однак недоліком даної ємності є неможливість її застосування для газованих напоїв (під тиском). Дана полімерна ємність не створює ущільнення достатнє для стримування тиску, яке зазвичай генерується газованим напоєм. Крім того, така упаковка не має необхідних споживчих якостей при вживанні харчових продуктів, напоїв безпосередньо з ємності при підтримці загальної культури споживання. Відома ємність для напоїв [3], виконана у вигляді пляшки, складається з порожнистого корпуса, що має отвори з двох протилежних сторін, при цьому верхній отвір на горлечку, виконано значно вужчим і закрито за допомогою знімної кришки, а нижній широкий отвір оснащений герметично закручувальною підставкою, яка забезпечує стійкість пляшки у вертикальному положенні. Дана ємність має хороші експлуатаційні та споживчі властивості за рахунок можливості використання її за прямим призначенням для упаковки, зберігання, транспортування та продажу в ній різних напоїв, а також, при перетворенні її в посуд для пиття, при вживанні напоїв безпосередньо з ємності. Однак недоліком даної ємності для напоїв є складність у виготовленні, висока собівартість. Крім того, така упаковка не забезпечує зручності у вживанні напою безпосередньо з ємності без додаткової трансформації, що забезпечує стійкість посуду для пиття. Найбільш близьким до технічного рішення, що заявляється, є ємність для напоїв [4], що включає корпус, який має центральну вісь і закупорюється кришкою з еластичного матеріалу, причому корпус включає горлечко з отвором, а кришка включає закупорювальну пластину, невід'ємною частиною якої є юбка, що простягається навколо зовнішньої поверхні горлечка, при цьому внутрішня поверхня юбки має суцільний кільцеподібний фланець, який герметично зчеплений зі зворотним боком суцільного, спрямованого донизу кільцеподібного заплечика на зовнішній поверхні горлечка і перешкоджає тим самим зміщення кришки в осьовому напрямку відносно корпусу, при цьому кільцеподібний фланець на кришці з'єднаний з нею еластичним підвісним з'єднанням; а так само кільцеподібний фланець має в осьовому розрізі витягнуту форму; при цьому крайова поверхня вільного кінця фланця герметично зчеплена зі зворотним боком заплечика і пружність еластичного підвісного з'єднання сприяє герметичному зчепленню бічної поверхні кільцеподібного фланця із зовнішньою поверхнею горлечка. 1 UA 86487 U 5 10 15 20 25 30 35 40 45 50 55 Ємність для напоїв має надійне ущільнення кришкою, яка може стримувати тиск, який зазвичай генерується газованим напоєм, навіть при відносно високій температурі навколишнього середовища. Крім того, ємність досить просто відкривається. Однак недоліком даної ємності для напоїв є складність у виготовленні, висока собівартість. Крім того, таке упакування після розкриття в процесі використання недостатньо ущільнюється і не має достатньої гігієнічності її верхньої частини, що необхідно при вживанні напою безпосередньо з ємності, що обмежує її споживчі якості. В основу корисної моделі поставлена задача створення такої ємності для напоїв, в якій шляхом удосконалення конструкції досягається надійне ущільнення кришкою ємності з широкою горловиною і забезпечується зручність вживання напоїв прямо з ємності, розширюються функціональні властивості при зниженні собівартості виготовлення і поліпшенні її споживчих якостей. Поставлена задача вирішується тим, що у відомій ємності для напоїв, яка має поздовжню вісь і містить корпус, що включає горлечко з отвором, кришку, виконану з еластичного матеріалу з можливістю забезпечення герметизації ємності, при цьому кришка включає закупорювальну пластину з юбкою, що розміщується навколо зовнішньої поверхні горлечка, згідно з корисною моделлю, внутрішня поверхня закупорювальної пластини виконана у вигляді опуклої півсфери, і обладнана радіально розташованими ребрами жорсткості, внутрішня поверхня юбки виконана конусоподібною і має різь, утворюючи замкове з'єднання із зовнішньою поверхнею горлечка ємності, на якій виконано упорну різь, зовнішня поверхня кришки виконана ступінчастою з поетапним зменшенням діаметра кожного ступеня до центру поздовжньої осі і має ребра жорсткості, розташовані радіально, при цьому центральна частина зовнішньої поверхні кришки виконана опуклою у вигляді півсфери. При цьому товщина стінок ємності 0,3-2,00 мм. Доцільно, коли діаметр отвору горлечка корпусу складає 45-120 мм. Крім того, упорна різь зовнішньої поверхні горлечка ємності виконана одновитковою. Доцільно, коли бокова поверхня корпусу виконана з плавним перехватом, що додає ємності форму бокала. При цьому, корпус і кришка виготовлені з харчової пластмаси. Завдяки тому, що внутрішня поверхня закупорювальної пластини виконана у вигляді опуклої півсфери, і обладнана радіально розташованими ребрами жорсткості, кришка ємності під впливом тиску, який виникає в газованих напоях, не розширюється і не прогинається в горизонтальному напрямку вздовж поздовжньої осі ємності, що забезпечує надійне ущільнення ємності. Завдяки тому, що внутрішня поверхня юбки виконана конусоподібною і має різь, утворюючи замкове з'єднання із зовнішньою поверхнею горлечка ємності, на якій також виконана одновиткова упорна різь, при збільшенні тиску в ємності, що веде до витіснення кришки у вертикальному напрямку вздовж поздовжньої осі ємності, забезпечується надійне закупорювання ємності. Завдяки виконанню зовнішньої поверхні кришки ступінчастою з поетапним зменшенням діаметра кожного ступеня до центру поздовжньої осі, а також завдяки наявності ребер жорсткості, розташованих радіально на поверхні кришки, і виконанню центральної частини зовнішньої поверхні кришки опуклою у вигляді півсфери, кришка здатна витримувати великі навантаження, що діють в осьовому напрямку, такі як тиск в ємності з широким горлечком, яка містить газований напій, що забезпечує надійне ущільнення ємності. Крім того, таке виконання перешкоджає саморозкриттю ємності під дією тиску рідини, що гарантує зручність експлуатації і зберігання ємності. Виконання стінок ємності товщиною 0,3-2,00 мм дозволяє використовувати ємність для напоїв під тиском. Завдяки тому, що діаметр отвору горлечка корпусу складає 45-120 мм, підвищується зручність експлуатації при вживанні напоїв безпосередньо з ємності і розширюються функціональні властивості, тому що у такій ємності можна зберігати напої різного призначення. Виконання бічної поверхні корпусу з плавним перехватом, що додає ємності форму бокала, дозволяє комфортно і надійно утримувати ємність в руці, що забезпечує зручність при вживанні напою безпосередньо з ємності. Завдяки тому, що корпус і кришка виготовлені з харчової пластмаси досягається зниження собівартості ємності, тому що вони не б'ються при транспортуванні і повністю переробляються. Така ємність для напоїв має хороші експлуатаційні характеристики, що дозволяє використовувати ємність з широким горлечком, відлиту з пластичного матеріалу, для різних 2 UA 86487 U 5 10 15 20 25 30 35 40 45 50 55 напоїв, в тому числі для газованих напоїв, при цьому використання такої ємності підвищує культуру вживання напоїв і зручність вживання напоїв безпосередньо з ємності. Крім того, ємність можна просто і надійно відкривати. Суть корисної моделі пояснюється на кресленнях, де: На фіг. 1 - загальний вид ємності для напоїв; На фіг. 2 - загальний вид ємності для напоїв, бокова поверхня корпусу якої виконана з плавним перехватом, що додає ємності форму бокала; На фіг. 3 - корпус ємності для напоїв; На фіг. 4 - кришка ємності для напоїв; На фіг. 5 - вид знизу кришки ємності для напоїв; На фіг. 6 - поздовжній переріз кришки ємності для напоїв; На фіг. 7 - вид А кришки ємності для напоїв. Як показано на фіг.1-3, ємність для напоїв, що має поздовжню вісь, містить корпус 1, який включає горлечко 2 з отвором 3, при цьому горлечко ємності виконано з широкою горловиною, що забезпечує зручність експлуатації при вживанні напоїв безпосередньо з ємності. На зовнішній поверхні горлечка ємності виконана упорна різь 4, на яку нагвинчується кришка 5, що виконана з еластичного матеріалу і забезпечує герметизацію ємності. При цьому як видно на фіг. 4-7, кришка 5 включає закупорювальну пластину 6 із юбкою 7, що розміщується навколо зовнішньої поверхні горлечка 2. Внутрішня поверхня закупорювальної пластини 6 виконана у вигляді опуклої півсфери 8 і обладнана радіально розташованими ребрами жорсткості 9. Внутрішня поверхня юбки 7 виконана конусоподібною і має різь 10, утворюючи замкове з'єднання із зовнішньою поверхнею горлечка ємності, на якій виконано упорну різь 4. Зовнішня поверхня кришки 5 виконана ступінчастою з поетапним зменшенням діаметру кожного ступеня до центру поздовжньої осі і має ребра жорсткості 11, розташовані радіально. При цьому центральна частина зовнішньої поверхні кришки 5 виконана опуклою у вигляді півсфери 12. Корисна модель здійснюється наступним чином. Ємність формують з харчової пластмаси шляхом видування з використанням відомого методу. У результаті формування отримують ємність, що містить корпус 1 з широким горлечком 2, що має отвір 3, діаметр якого задають у межах 45-120 мм залежно від варіантів виконання і призначення ємності. При цьому бокова поверхня корпусу 1 може бути виконана з плавним перехватом, що додає ємності форму бокала, що забезпечує зручність для захоплення і надійного утримання ємності руками. Стінки ємності виконують товщиною 0,3-2,00 мм, для забезпечення необхідної міцності при використанні ємності для напоїв під тиском. На зовнішній поверхні горлечка ємності 2 виконують, наприклад, одновиткову упорну різь 4, яка забезпечує легке нагвинчування кришки 5 на ємність для забезпечення герметизації. Кришку 5 виконують з закупорювальною пластиною 6, внутрішня поверхня якої виконана у вигляді опуклої півсфери 8 і обладнана радіально розташованими ребрами жорсткості 9, що забезпечує надійне ущільнення ємності, яке обумовлено тим, що кришка ємності 5 під впливом тиску, який виникає в газованих напоях, не розширюється і не прогинається в горизонтальному напрямку вздовж поздовжньої осі ємності. При цьому кришку 5 виконують із юбкою 7, яка розміщується навколо зовнішньої поверхні горлечка 2. Внутрішню поверхню юбки 7 виконують конусоподібною і з різзю 10, яка утворює замкове з'єднання із зовнішньою поверхнею горлечка ємності, на якій виконано відповідну, наприклад, одногвинтову упорну різь 4. Таке виконання кришки дозволяє при збільшенні тиску в ємності, що веде до витискання кришки 5 у вертикальному напрямку вздовж поздовжньої осі ємності, забезпечити надійну укупорювання ємності. Зовнішню поверхню кришки 5 виконують ступінчастою з поетапним зменшенням діаметра кожного ступеня до центру поздовжньої осі. При цьому на зовнішній поверхні кришки виконують радіально розташовані ребра жорсткості 11, а центральну частину зовнішньої поверхні кришки виконують опуклою у вигляді півсфери 12, в результаті чого кришка здатна витримувати великі навантаження, що діють в осьовому напрямку, такі як тиск в ємності з широким горлечком, яка містить газований напій, що забезпечує надійне ущільнення ємності. Крім того, таке виконання перешкоджає самовідкриттю ємності під дією тиску рідини, що гарантує зручність експлуатації і зберігання ємності. Заповнення внутрішньої порожнини корпусу ємності 1 здійснюють у заводських умовах. Після заповнення рідиною внутрішньої порожнини корпусу ємності її закривають кришкою 5 шляхом нагвинчування кришки по різі. 3 UA 86487 U 5 10 15 Для доступу до наповнювача ємності для напоїв, виконують відкручування кришки 5 до повного її зняття. При цьому, завдяки широкій горловині ємності, забезпечується вживання напою безпосередньо з ємності з дотриманням гігієнічних норм, тому що край ємності до розкриття залишається захищеним від зіткнення із зовнішнім середовищем. Напій випивають, звільняючи внутрішню ємність корпусу 1 (повністю або частково) і, при необхідності, кришку 5 можна легко закрутити повторно, забезпечивши герметизацію ємності. Дана ємність має невисоку собівартість, не б'ється при транспортуванні і повністю переробляється. При цьому використання такої ємності підвищує культуру вживання напоїв і зручність вживання напоїв безпосередньо з ємності. Крім того, ємність можна просто і надійно відкривати і повторно закривати. Таким чином, запропоноване технічне рішення дозволяє забезпечити надійне ущільнення кришкою ємності з широкою горловиною, зручність вживання напоїв прямо з ємності, розширити функціональні властивості при зниженні собівартості виготовлення і поліпшення її споживчих якостей. Джерела інформації: 7 1. Патент Російської Федерації № 32755 U1, опубл. 27.09.2003р., МПК B65D1/00. 6 2. Патент Російської Федерації № 97115 U1, опубл. 27.08.2010р., МПК B65D1/10. 3. Міжнародна заявка PCT7IL1999/000049. 6 4. Патент Російської Федерації № 2346866 С2, опубл. 27.04.2008р., МПК B65D43/02. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 1. Ємність для напоїв, що має поздовжню вісь і містить корпус, який включає горлечко з отвором, кришку, виконану з еластичного матеріалу з можливістю забезпечення герметизації ємності, при цьому кришка включає закупорювальну пластину з юбкою, що розміщується навколо зовнішньої поверхні горлечка, яка відрізняється тим, що внутрішня поверхня закупорювальної пластини виконана у вигляді опуклої півсфери і обладнана радіально розташованими ребрами жорсткості, внутрішня поверхня юбки виконана конусоподібною і має різь, утворюючи замкове з'єднання із зовнішньою поверхнею горлечка ємності, на якій виконано упорну різь, зовнішня поверхня кришки виконана ступінчастою з поетапним зменшенням діаметра кожного ступеня до центру поздовжньої осі і має ребра жорсткості, розташовані радіально, при цьому центральна частина зовнішньої поверхні кришки виконана опуклою у вигляді півсфери. 2. Ємність за п. 1, яка відрізняється тим, що товщина стінок ємності 0,3-2,00 мм. 3. Ємність за п. 1, яка відрізняється тим, що діаметр отвору горлечка корпусу складає 45-120 мм. 4. Ємність за п. 1, яка відрізняється тим, що упорна різь зовнішньої поверхні горлечка ємності виконана одновитковою. 5. Ємність за п. 1, яка відрізняється тим, що бокова поверхня корпусу виконана з плавним перехватом, що додає ємності форму бокала. 6. Ємність за п. 1, яка відрізняється тим, що корпус і кришка виготовлені з харчової пластмаси. 4 UA 86487 U 5 UA 86487 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
