Формувач багатофазних серії імпульсів з перенастроюваною тривалістю і кількістю імпульсів в серії

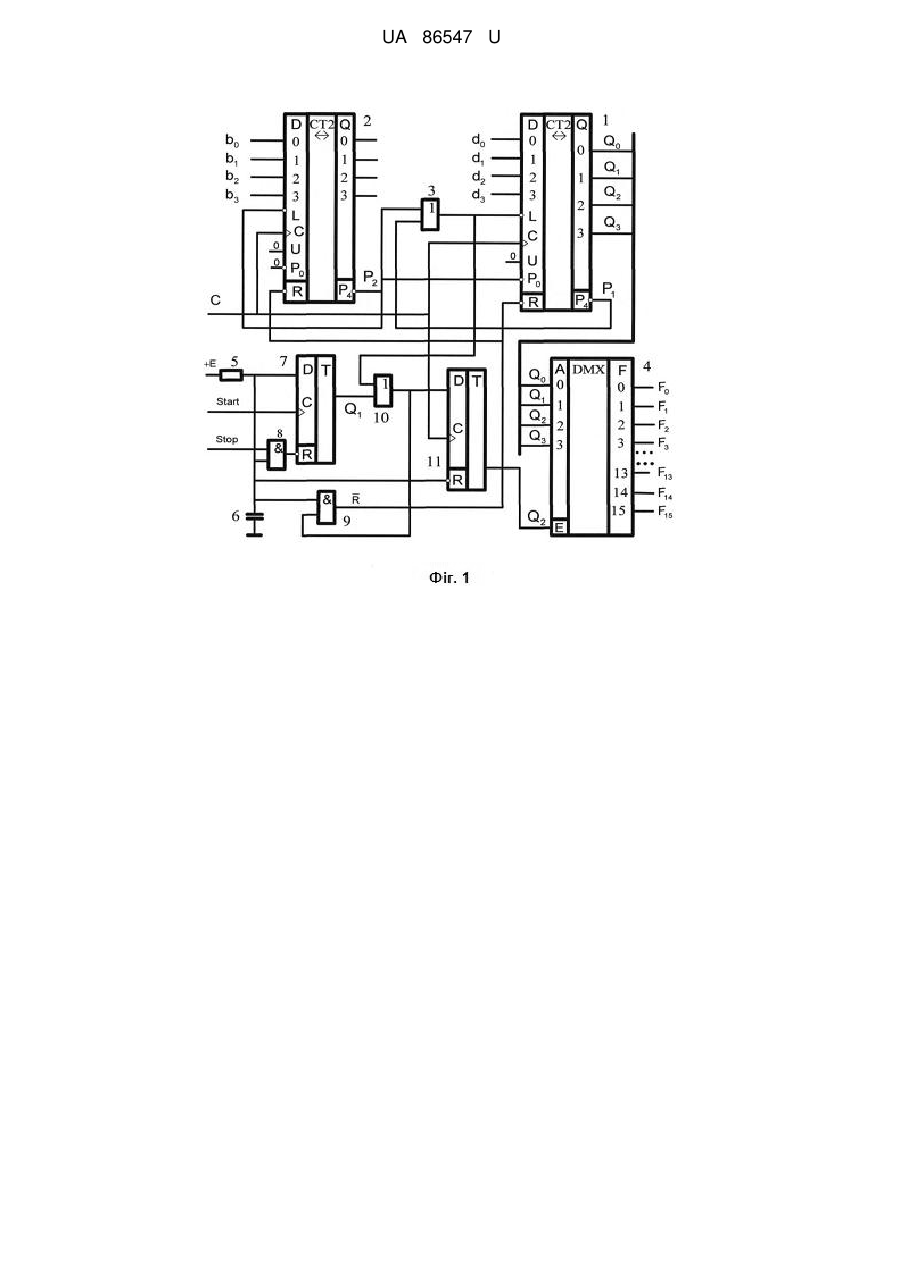

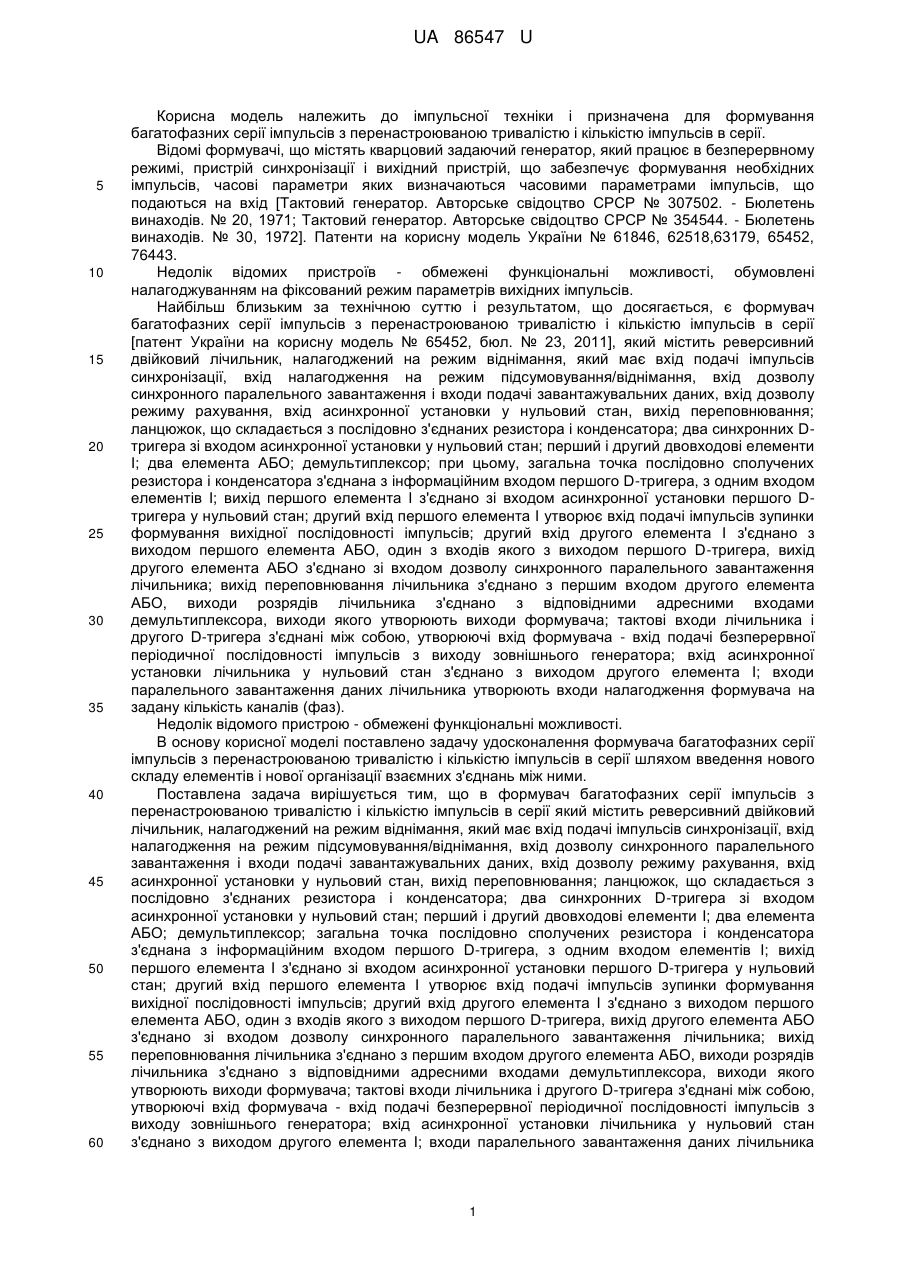

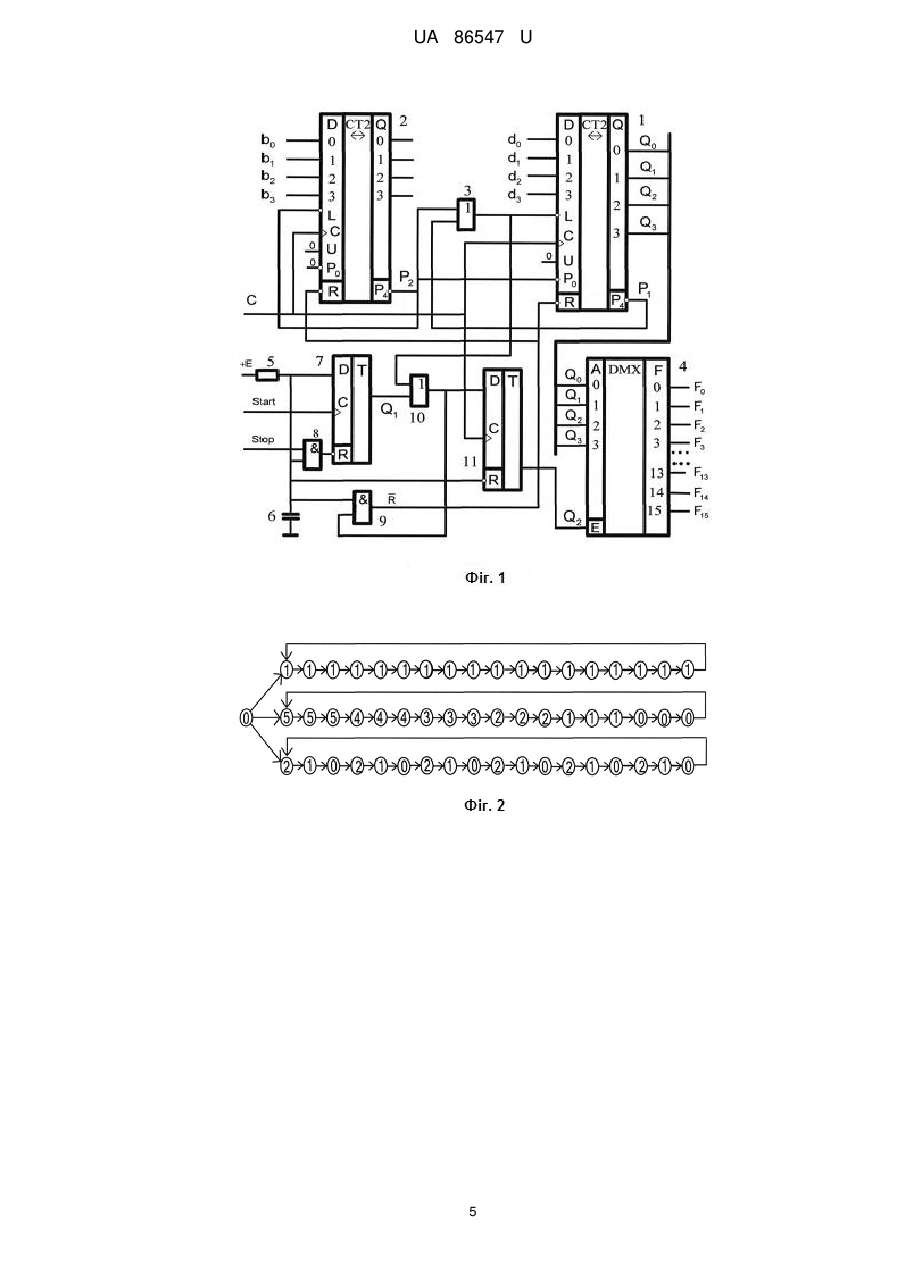

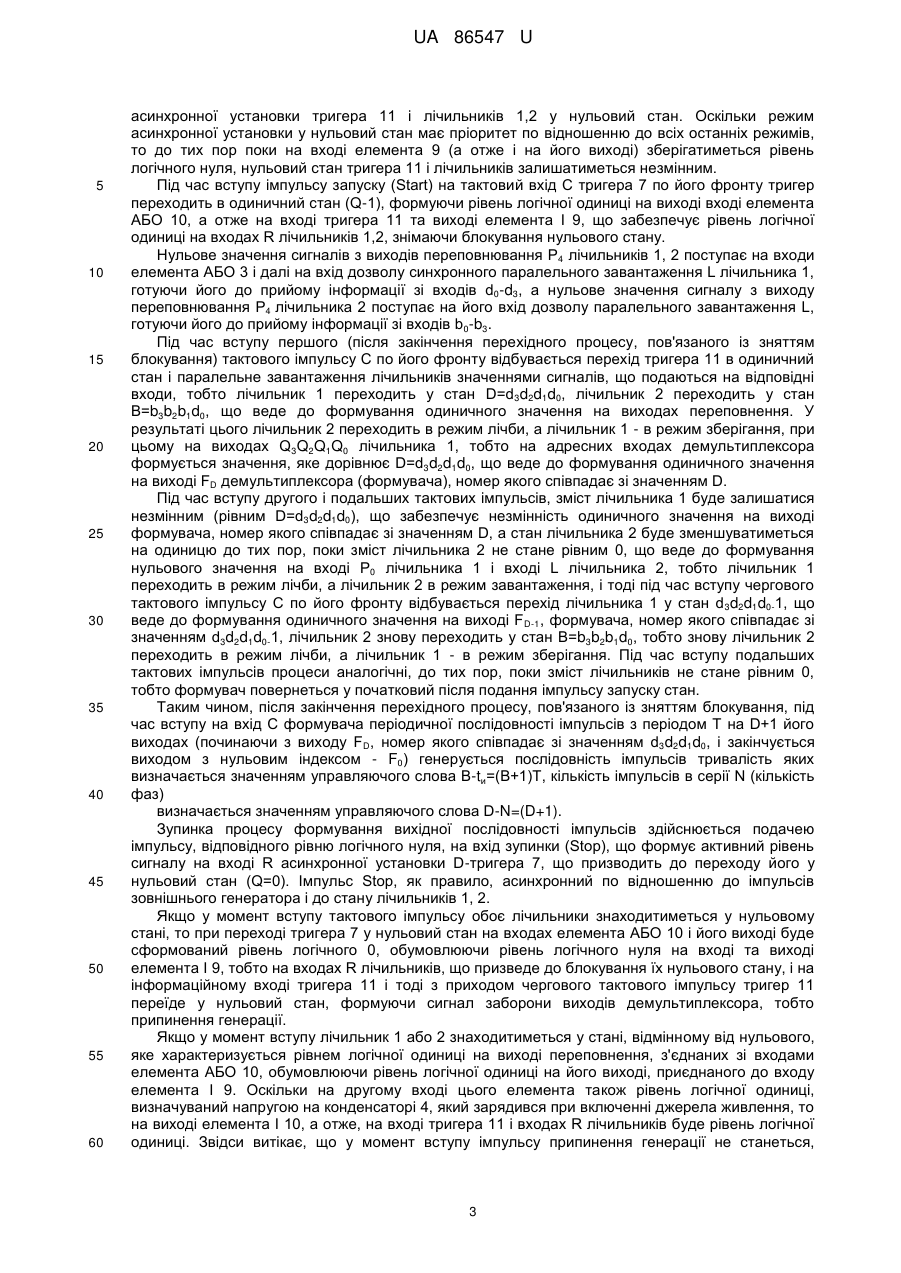

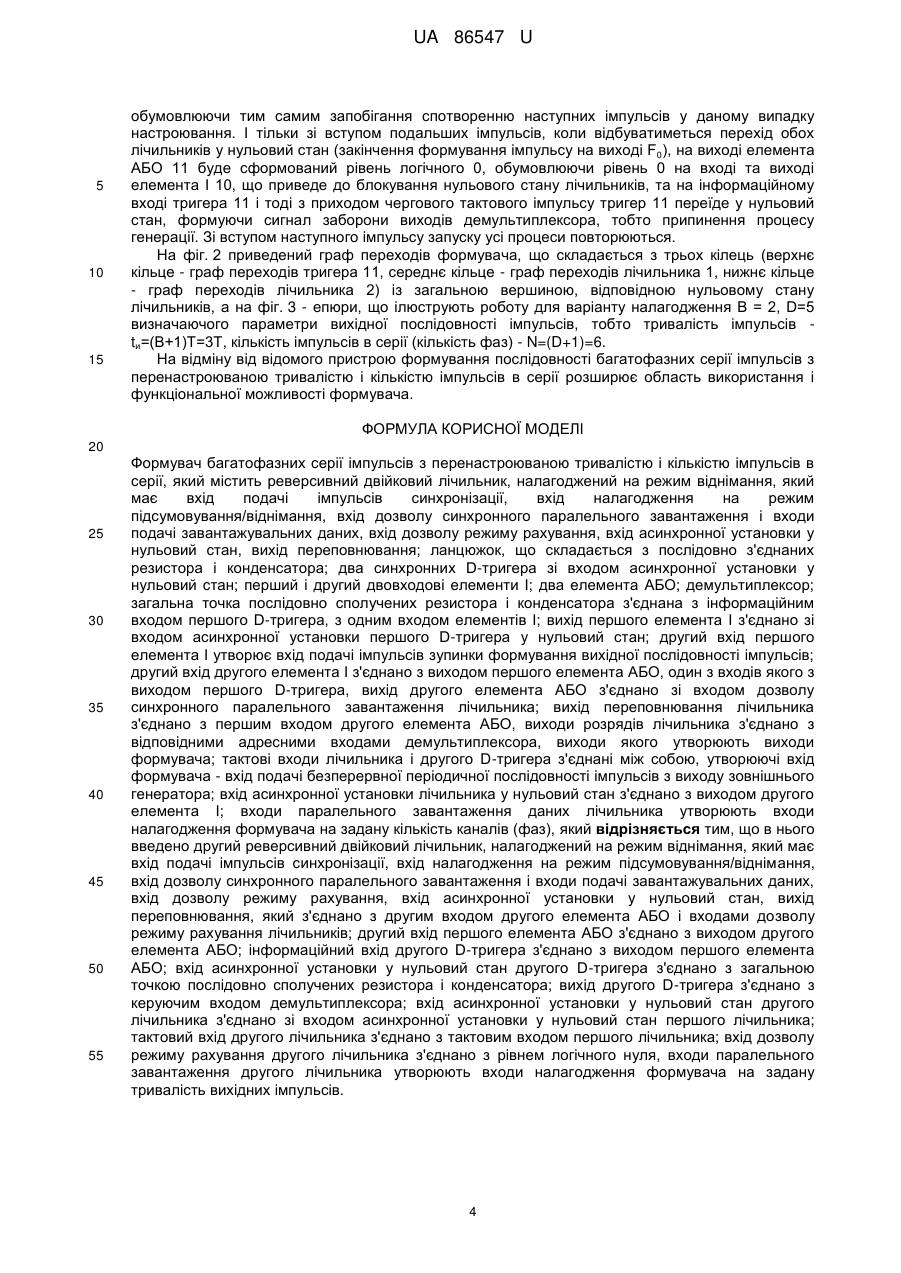

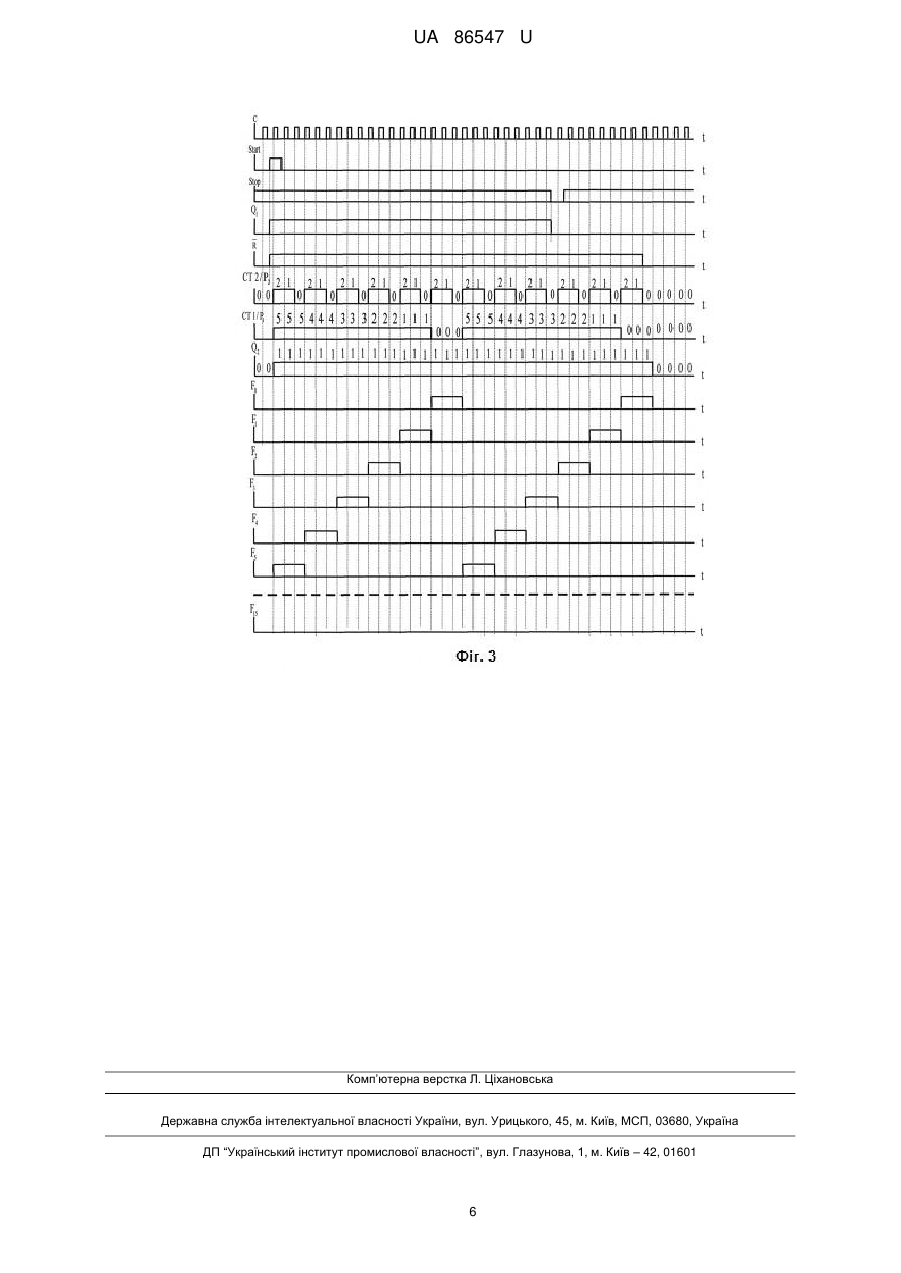

Реферат: Формувач багатофазних серії імпульсів з перенастроюваною тривалістю і кількістю імпульсів в серії, містить реверсивний двійковий лічильник, ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; два синхронних D-тригера зі входом асинхронної установки у нульовий стан; перший і другий двовходові елементи І; два елемента АБО; демультиплексор. В нього введено другий реверсивний двійковий лічильник, налагоджений на режим віднімання, який має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу синхронного паралельного завантаження і входи подачі завантажувальних даних, вхід дозволу режиму рахування, вхід асинхронної установки у нульовий стан, вихід переповнювання, який з'єднано з другим входом другого елемента АБО і входами дозволу режиму рахування лічильників; другий вхід першого елемента АБО з'єднано з виходом другого елемента АБО; інформаційний вхід другого D-тригера з'єднано з виходом першого елемента АБО; вхід асинхронної установки у нульовий стан другого D-тригера з'єднано з загальною точкою послідовно сполучених резистора і конденсатора; вихід другого Dтригера з'єднано з керуючим входом демультиплексора; вхід асинхронної установки у нульовий стан другого лічильника з'єднано зі входом асинхронної установки у нульовий стан першого лічильника; тактовий вхід другого лічильника з'єднано з тактовим входом першого лічильника; вхід дозволу режиму рахування другого лічильника з'єднано з рівнем логічного нуля, входи паралельного завантаження другого лічильника утворюють входи налагодження формувача на задану тривалість вихідних імпульсів. UA 86547 U (54) ФОРМУВАЧ БАГАТОФАЗНИХ СЕРІЇ ІМПУЛЬСІВ З ПЕРЕНАСТРОЮВАНОЮ ТРИВАЛІСТЮ І КІЛЬКІСТЮ ІМПУЛЬСІВ В СЕРІЇ UA 86547 U UA 86547 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до імпульсної техніки і призначена для формування багатофазних серії імпульсів з перенастроюваною тривалістю і кількістю імпульсів в серії. Відомі формувачі, що містять кварцовий задаючий генератор, який працює в безперервному режимі, пристрій синхронізації і вихідний пристрій, що забезпечує формування необхідних імпульсів, часові параметри яких визначаються часовими параметрами імпульсів, що подаються на вхід [Тактовий генератор. Авторське свідоцтво СРСР № 307502. - Бюлетень винаходів. № 20, 1971; Тактовий генератор. Авторське свідоцтво СРСР № 354544. - Бюлетень винаходів. № 30, 1972]. Патенти на корисну модель України № 61846, 62518,63179, 65452, 76443. Недолік відомих пристроїв - обмежені функціональні можливості, обумовлені налагоджуванням на фіксований режим параметрів вихідних імпульсів. Найбільш близьким за технічною суттю і результатом, що досягається, є формувач багатофазних серії імпульсів з перенастроюваною тривалістю і кількістю імпульсів в серії [патент України на корисну модель № 65452, бюл. № 23, 2011], який містить реверсивний двійковий лічильник, налагоджений на режим віднімання, який має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу синхронного паралельного завантаження і входи подачі завантажувальних даних, вхід дозволу режиму рахування, вхід асинхронної установки у нульовий стан, вихід переповнювання; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; два синхронних Dтригера зі входом асинхронної установки у нульовий стан; перший і другий двовходові елементи І; два елемента АБО; демультиплексор; при цьому, загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом першого D-тригера, з одним входом елементів І; вихід першого елемента І з'єднано зі входом асинхронної установки першого Dтригера у нульовий стан; другий вхід першого елемента І утворює вхід подачі імпульсів зупинки формування вихідної послідовності імпульсів; другий вхід другого елемента І з'єднано з виходом першого елемента АБО, один з входів якого з виходом першого D-тригера, вихід другого елемента АБО з'єднано зі входом дозволу синхронного паралельного завантаження лічильника; вихід переповнювання лічильника з'єднано з першим входом другого елемента АБО, виходи розрядів лічильника з'єднано з відповідними адресними входами демультиплексора, виходи якого утворюють виходи формувача; тактові входи лічильника і другого D-тригера з'єднані між собою, утворюючі вхід формувача - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора; вхід асинхронної установки лічильника у нульовий стан з'єднано з виходом другого елемента І; входи паралельного завантаження даних лічильника утворюють входи налагодження формувача на задану кількість каналів (фаз). Недолік відомого пристрою - обмежені функціональні можливості. В основу корисної моделі поставлено задачу удосконалення формувача багатофазних серії імпульсів з перенастроюваною тривалістю і кількістю імпульсів в серії шляхом введення нового складу елементів і нової організації взаємних з'єднань між ними. Поставлена задача вирішується тим, що в формувач багатофазних серії імпульсів з перенастроюваною тривалістю і кількістю імпульсів в серії який містить реверсивний двійковий лічильник, налагоджений на режим віднімання, який має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу синхронного паралельного завантаження і входи подачі завантажувальних даних, вхід дозволу режиму рахування, вхід асинхронної установки у нульовий стан, вихід переповнювання; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; два синхронних D-тригера зі входом асинхронної установки у нульовий стан; перший і другий двовходові елементи І; два елемента АБО; демультиплексор; загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом першого D-тригера, з одним входом елементів І; вихід першого елемента І з'єднано зі входом асинхронної установки першого D-тригера у нульовий стан; другий вхід першого елемента І утворює вхід подачі імпульсів зупинки формування вихідної послідовності імпульсів; другий вхід другого елемента І з'єднано з виходом першого елемента АБО, один з входів якого з виходом першого D-тригера, вихід другого елемента АБО з'єднано зі входом дозволу синхронного паралельного завантаження лічильника; вихід переповнювання лічильника з'єднано з першим входом другого елемента АБО, виходи розрядів лічильника з'єднано з відповідними адресними входами демультиплексора, виходи якого утворюють виходи формувача; тактові входи лічильника і другого D-тригера з'єднані між собою, утворюючі вхід формувача - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора; вхід асинхронної установки лічильника у нульовий стан з'єднано з виходом другого елемента І; входи паралельного завантаження даних лічильника 1 UA 86547 U 5 10 15 20 25 30 35 40 45 50 55 60 утворюють входи налагодження формувача на задану кількість каналів (фаз), відповідно до корисної моделі введено другий реверсивний двійковий лічильник, налагоджений на режим віднімання, який має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу синхронного паралельного завантаження і входи подачі завантажувальних даних, вхід дозволу режиму рахування, вхід асинхронної установки у нульовий стан, вихід переповнювання, який з'єднано з другим входом другого елемента АБО і входами дозволу режиму рахування лічильників; другий вхід першого елемента АБО з'єднано з виходом другого елемента АБО; інформаційний вхід другого D-тригера з'єднано з виходом першого елемента АБО; вхід асинхронної установки у нульовий стан другого D-тригера з'єднано з загальною точкою послідовно сполучених резистора і конденсатора; вихід другого D-тригера з'єднано з керуючим входом демультиплексора; вхід асинхронної установки у нульовий стан другого лічильника з'єднано зі входом асинхронної установки у нульовий стан першого лічильника; тактовий вхід другого лічильника з'єднано з тактовим входом першого лічильника; вхід дозволу режиму рахування другого лічильника з'єднано з рівнем логічного нуля, входи паралельного завантаження другого лічильника утворюють входи налагодження формувача на задану тривалість вихідних імпульсів. Заявлений формувач має новий склад елементів і нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості. Технічний результат, як наслідок цих властивостей, розширення області використання і функціональних можливостей формувача. На фіг. 1 приведена схема формувача. Формувач містить: два реверсивні двійкові лічильники 1, 2, кожен з яких має вхід подачі тактових імпульсів С, вхід налагодження на режим підсумовування/віднімання U, вхід дозволу синхронного паралельного завантаження L і входи подачі даних D0-D3, вхід дозволу/заборони режиму лічби, вхід асинхронної установки в нульовий стан R, вихід переповнювання Р 4; демультиплексор 4; перший і другий двовходові елементи АБО (10, 3); перший і другий двовходові елементи І (8, 9);); перший і другий синхронної D-тригери (7, 11) зі входом R асинхронної установки у нульовий стан; резистор 5 і конденсатор 6. Загальна точка послідовно сполучених резистора 5 і конденсатора 6 з'єднана з інформаційним входом D-тригера 7, з одним входом елементів 8, 9 і входом R асинхронної установки у нульовий стан D-тригера 11. Другий вхід елемента 8 утворює вхід подачі імпульсів зупинки (Stop) формування вихідних імпульсів; вихід елемента 8 з'єднано зі входом асинхронної установки D-тригера 7 у нульовий стан. Другий вхід елемента 9 з'єднано з виходом елемента 10 і інформаційним входом D тригера 11. Один з входів елемента 10 поєднаний з виходом Dтригера 7, другий - з виходом елемента 3 і входом дозволу синхронного паралельного завантаження L лічильника 1. Вихід переповнювання Р4 лічильника 1 з'єднано з першим входом елемента 3, другий вхід якого з'єднано з виходом переповнювання Р4 лічильника 2, входом Р0 дозволу/заборони режиму лічби лічильника 1 і входом L дозволу режиму паралельного завантаження лічильника 2. Вхід Р0 дозволу/заборони режиму лічби лічильника 2 з'єднано з рівнем логічного нуля. Вихід тригера 11 з'єднано з керуючим входом Е демультиплексора 4, адресної входи (А0 -А3) якого з'єднано з відповідними виходами (Q0-Q3) лічильника 1. Виходи демультиплексора (F0-F15) утворюють виходи формувача. Входи паралельного завантаження (D0-D3) лічильника 1 утворюють входи (d0-d3) налагодження формувача на задану кількість каналів (фаз). Входи паралельного завантаження (D0-D3) лічильника 2 утворюють входи (b0-b3) налагодження формувача на задану тривалість вихідних імпульсів. Тактові входи (С) лічильників і тригера 11 утворюють вхід формувача - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора. Тактовий вхід С тригера 7 утворює вхід подачі імпульсів запуску (Start) формування вихідних імпульсів. Працює формувач в наступній послідовності. Наявність ланцюжка, що складається із поєднаних послідовно резистора 5 і конденсатора 6, підключеного до шини живлячої напруги +Е, при включенні джерела живлення протягом деякого проміжку часу формує рівень логічного нуля на вході R асинхронної установки в нульовий стан D-тригера 11 і входах елементів 8 та 9, забезпечуючи формування рівня логічного нуля на їхніх виходах, приєднаних до входів R асинхронної установки в нульовий стан відповідно D-тригера 7 і лічильників 1,2. Після закінчення перехідного процесу, пов'язаного з включенням джерела живлення тригери 7, 11 і обоє лічильники переходять в нульовий стан, формуючи рівень логічного нуля відповідно на виходах Q тригерів 7, 11 і на виходах переповнювання Р4 лічильників 1, 2, що веде до формування рівня нуля на виході елемента АБО 10, з'єднаного зі входом елемента І 9, що забезпечує підтвердження (блокування) рівня нуля на його виході, і по закінченню перехідного процесу, пов'язаного із зарядом конденсатора 6, що забезпечує рівень нуля на входах R 2 UA 86547 U 5 10 15 20 25 30 35 40 45 50 55 60 асинхронної установки тригера 11 і лічильників 1,2 у нульовий стан. Оскільки режим асинхронної установки у нульовий стан має пріоритет по відношенню до всіх останніх режимів, то до тих пор поки на вході елемента 9 (а отже і на його виході) зберігатиметься рівень логічного нуля, нульовий стан тригера 11 і лічильників залишатиметься незмінним. Під час вступу імпульсу запуску (Start) на тактовий вхід С тригера 7 по його фронту тригер переходить в одиничний стан (Q-1), формуючи рівень логічної одиниці на виході вході елемента АБО 10, а отже на вході тригера 11 та виході елемента І 9, що забезпечує рівень логічної одиниці на входах R лічильників 1,2, знімаючи блокування нульового стану. Нульове значення сигналів з виходів переповнювання Р4 лічильників 1, 2 поступає на входи елемента АБО 3 і далі на вхід дозволу синхронного паралельного завантаження L лічильника 1, готуючи його до прийому інформації зі входів d0-d3, а нульове значення сигналу з виходу переповнювання Р4 лічильника 2 поступає на його вхід дозволу паралельного завантаження L, готуючи його до прийому інформації зі входів b0-b3. Під час вступу першого (після закінчення перехідного процесу, пов'язаного із зняттям блокування) тактового імпульсу С по його фронту відбувається перехід тригера 11 в одиничний стан і паралельне завантаження лічильників значеннями сигналів, що подаються на відповідні входи, тобто лічильник 1 переходить у стан D=d3d2d1d0, лічильник 2 переходить у стан В=b3b2b1d0, що веде до формування одиничного значення на виходах переповнення. У результаті цього лічильник 2 переходить в режим лічби, а лічильник 1 - в режим зберігання, при цьому на виходах Q3Q2Q1Q0 лічильника 1, тобто на адресних входах демультиплексора формується значення, яке дорівнює D=d3d2d1d0, що веде до формування одиничного значення на виході FD демультиплексора (формувача), номер якого співпадає зі значенням D. Під час вступу другого і подальших тактових імпульсів, зміст лічильника 1 буде залишатися незмінним (рівним D=d3d2d1d0), що забезпечує незмінність одиничного значення на виході формувача, номер якого співпадає зі значенням D, а стан лічильника 2 буде зменшуватиметься на одиницю до тих пор, поки зміст лічильника 2 не стане рівним 0, що веде до формування нульового значення на вході Р0 лічильника 1 і вході L лічильника 2, тобто лічильник 1 переходить в режим лічби, а лічильник 2 в режим завантаження, і тоді під час вступу чергового тактового імпульсу С по його фронту відбувається перехід лічильника 1 у стан d 3d2d1d0-1, що веде до формування одиничного значення на виході F D-1, формувача, номер якого співпадає зі значенням d3d2d1d0-1, лічильник 2 знову переходить у стан В=b3b2b1d0, тобто знову лічильник 2 переходить в режим лічби, а лічильник 1 - в режим зберігання. Під час вступу подальших тактових імпульсів процеси аналогічні, до тих пор, поки зміст лічильників не стане рівним 0, тобто формувач повернеться у початковий після подання імпульсу запуску стан. Таким чином, після закінчення перехідного процесу, пов'язаного із зняттям блокування, під час вступу на вхід С формувача періодичної послідовності імпульсів з періодом Т на D+1 його виходах (починаючи з виходу FD, номер якого співпадає зі значенням d3d2d1d0, і закінчується виходом з нульовим індексом - F0) генерується послідовність імпульсів тривалість яких визначається значенням управляючого слова В-tи=(В+1)Т, кількість імпульсів в серії N (кількість фаз) визначається значенням управляючого слова D-N=(D+1). Зупинка процесу формування вихідної послідовності імпульсів здійснюється подачею імпульсу, відповідного рівню логічного нуля, на вхід зупинки (Stop), що формує активний рівень сигналу на вході R асинхронної установки D-тригера 7, що призводить до переходу його у нульовий стан (Q=0). Імпульс Stop, як правило, асинхронний по відношенню до імпульсів зовнішнього генератора і до стану лічильників 1, 2. Якщо у момент вступу тактового імпульсу обоє лічильники знаходитиметься у нульовому стані, то при переході тригера 7 у нульовий стан на входах елемента АБО 10 і його виході буде сформований рівень логічного 0, обумовлюючи рівень логічного нуля на вході та виході елемента І 9, тобто на входах R лічильників, що призведе до блокування їх нульового стану, і на інформаційному вході тригера 11 і тоді з приходом чергового тактового імпульсу тригер 11 переїде у нульовий стан, формуючи сигнал заборони виходів демультиплексора, тобто припинення генерації. Якщо у момент вступу лічильник 1 або 2 знаходитиметься у стані, відмінному від нульового, яке характеризується рівнем логічної одиниці на виході переповнення, з'єднаних зі входами елемента АБО 10, обумовлюючи рівень логічної одиниці на його виході, приєднаного до входу елемента І 9. Оскільки на другому вході цього елемента також рівень логічної одиниці, визначуваний напругою на конденсаторі 4, який зарядився при включенні джерела живлення, то на виході елемента І 10, а отже, на вході тригера 11 і входах R лічильників буде рівень логічної одиниці. Звідси витікає, що у момент вступу імпульсу припинення генерації не станеться, 3 UA 86547 U 5 10 15 обумовлюючи тим самим запобігання спотворенню наступних імпульсів у даному випадку настроювання. І тільки зі вступом подальших імпульсів, коли відбуватиметься перехід обох лічильників у нульовий стан (закінчення формування імпульсу на виході F0), на виході елемента АБО 11 буде сформований рівень логічного 0, обумовлюючи рівень 0 на вході та виході елемента І 10, що приведе до блокування нульового стану лічильників, та на інформаційному вході тригера 11 і тоді з приходом чергового тактового імпульсу тригер 11 переїде у нульовий стан, формуючи сигнал заборони виходів демультиплексора, тобто припинення процесу генерації. Зі вступом наступного імпульсу запуску усі процеси повторюються. На фіг. 2 приведений граф переходів формувача, що складається з трьох кілець (верхнє кільце - граф переходів тригера 11, середнє кільце - граф переходів лічильника 1, нижнє кільце - граф переходів лічильника 2) із загальною вершиною, відповідною нульовому стану лічильників, а на фіг. 3 - епюри, що ілюструють роботу для варіанту налагодження В = 2, D=5визначаючого параметри вихідної послідовності імпульсів, тобто тривалість імпульсів tи=(В+1)Т=3Т, кількість імпульсів в серії (кількість фаз) - N=(D+1)=6. На відміну від відомого пристрою формування послідовності багатофазних серії імпульсів з перенастроюваною тривалістю і кількістю імпульсів в серії розширює область використання і функціональної можливості формувача. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 40 45 50 55 Формувач багатофазних серії імпульсів з перенастроюваною тривалістю і кількістю імпульсів в серії, який містить реверсивний двійковий лічильник, налагоджений на режим віднімання, який має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу синхронного паралельного завантаження і входи подачі завантажувальних даних, вхід дозволу режиму рахування, вхід асинхронної установки у нульовий стан, вихід переповнювання; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; два синхронних D-тригера зі входом асинхронної установки у нульовий стан; перший і другий двовходові елементи І; два елемента АБО; демультиплексор; загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом першого D-тригера, з одним входом елементів І; вихід першого елемента І з'єднано зі входом асинхронної установки першого D-тригера у нульовий стан; другий вхід першого елемента І утворює вхід подачі імпульсів зупинки формування вихідної послідовності імпульсів; другий вхід другого елемента І з'єднано з виходом першого елемента АБО, один з входів якого з виходом першого D-тригера, вихід другого елемента АБО з'єднано зі входом дозволу синхронного паралельного завантаження лічильника; вихід переповнювання лічильника з'єднано з першим входом другого елемента АБО, виходи розрядів лічильника з'єднано з відповідними адресними входами демультиплексора, виходи якого утворюють виходи формувача; тактові входи лічильника і другого D-тригера з'єднані між собою, утворюючі вхід формувача - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора; вхід асинхронної установки лічильника у нульовий стан з'єднано з виходом другого елемента І; входи паралельного завантаження даних лічильника утворюють входи налагодження формувача на задану кількість каналів (фаз), який відрізняється тим, що в нього введено другий реверсивний двійковий лічильник, налагоджений на режим віднімання, який має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу синхронного паралельного завантаження і входи подачі завантажувальних даних, вхід дозволу режиму рахування, вхід асинхронної установки у нульовий стан, вихід переповнювання, який з'єднано з другим входом другого елемента АБО і входами дозволу режиму рахування лічильників; другий вхід першого елемента АБО з'єднано з виходом другого елемента АБО; інформаційний вхід другого D-тригера з'єднано з виходом першого елемента АБО; вхід асинхронної установки у нульовий стан другого D-тригера з'єднано з загальною точкою послідовно сполучених резистора і конденсатора; вихід другого D-тригера з'єднано з керуючим входом демультиплексора; вхід асинхронної установки у нульовий стан другого лічильника з'єднано зі входом асинхронної установки у нульовий стан першого лічильника; тактовий вхід другого лічильника з'єднано з тактовим входом першого лічильника; вхід дозволу режиму рахування другого лічильника з'єднано з рівнем логічного нуля, входи паралельного завантаження другого лічильника утворюють входи налагодження формувача на задану тривалість вихідних імпульсів. 4 UA 86547 U 5 UA 86547 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
