Обладнання для укладання в траншею протифільтраційної завіси з плівки

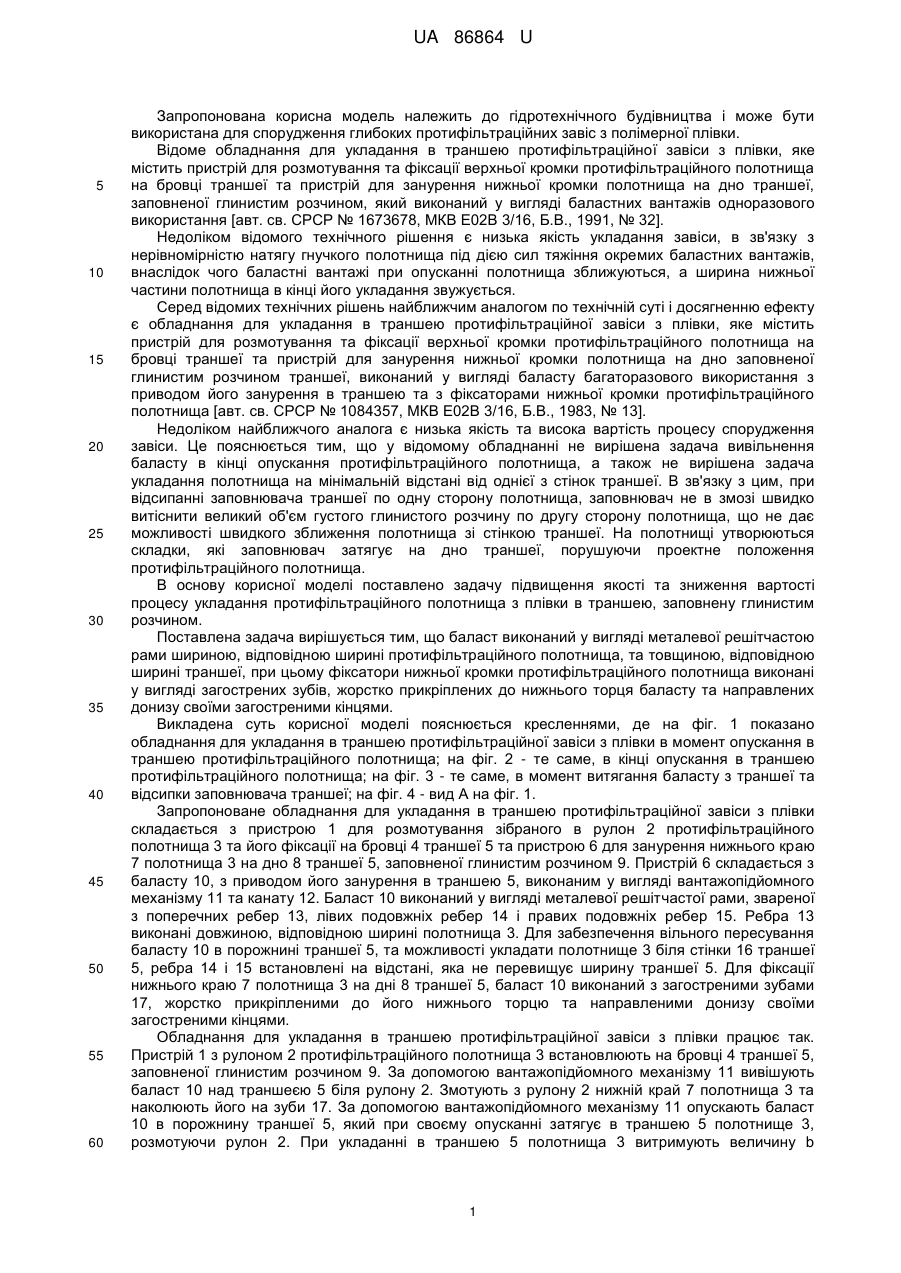

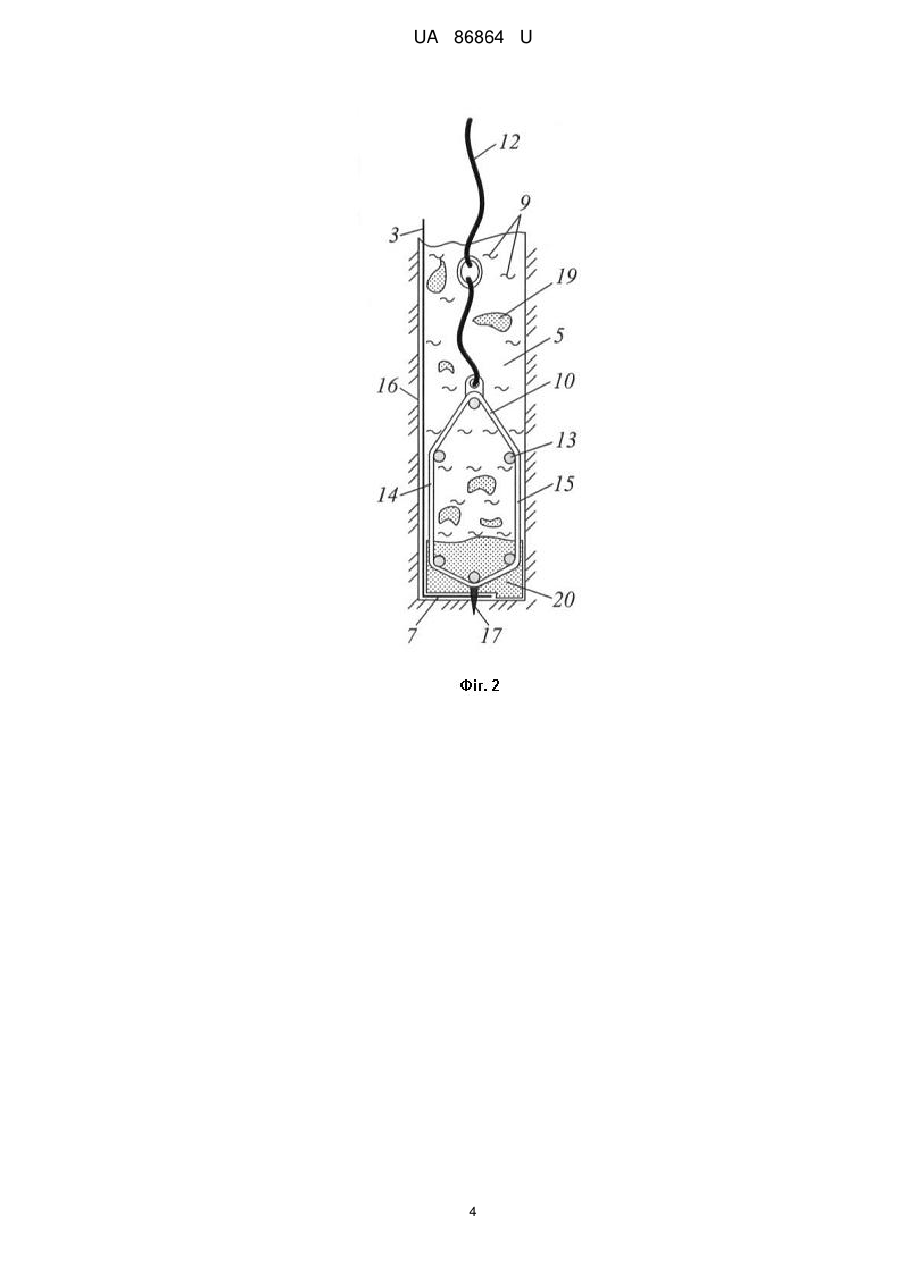

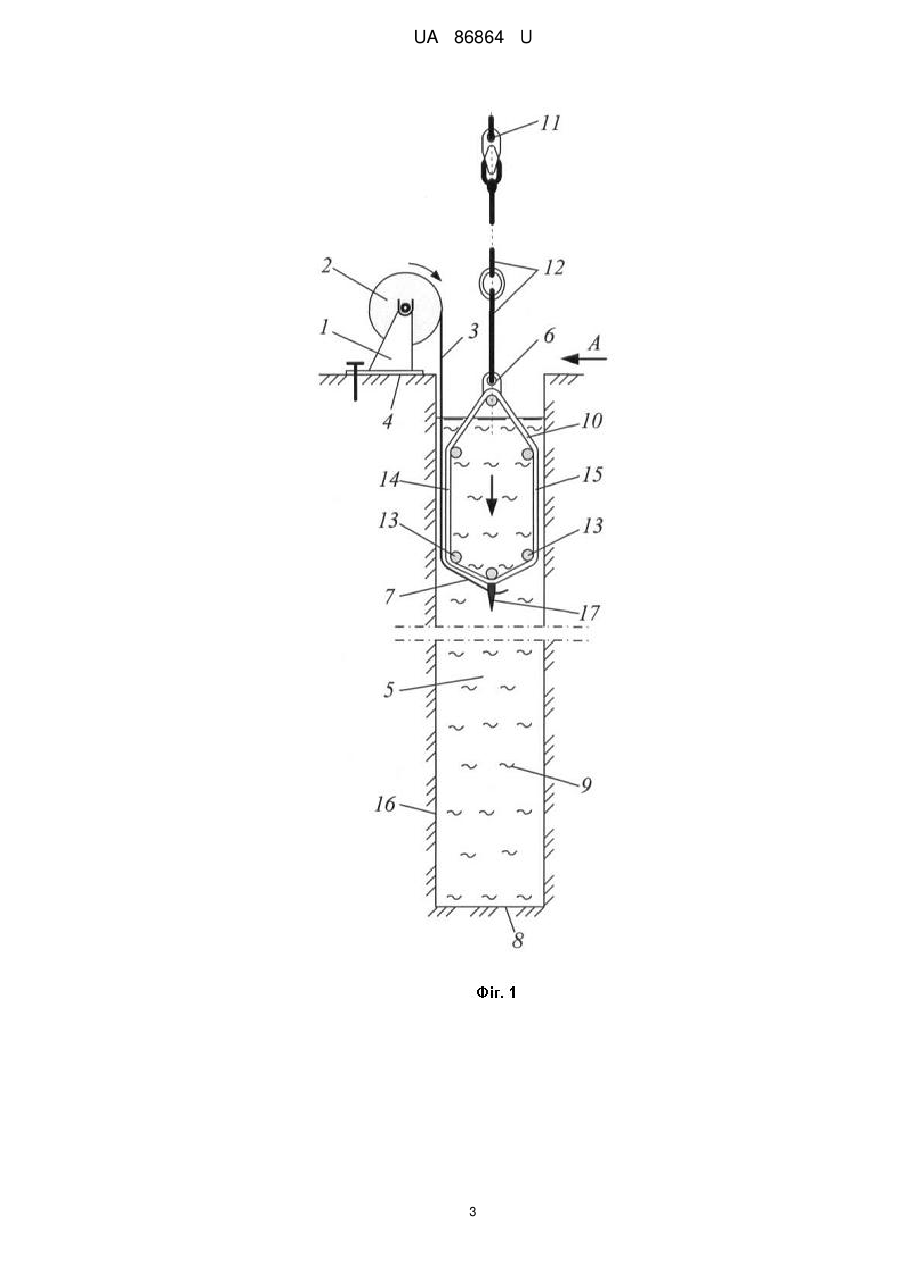

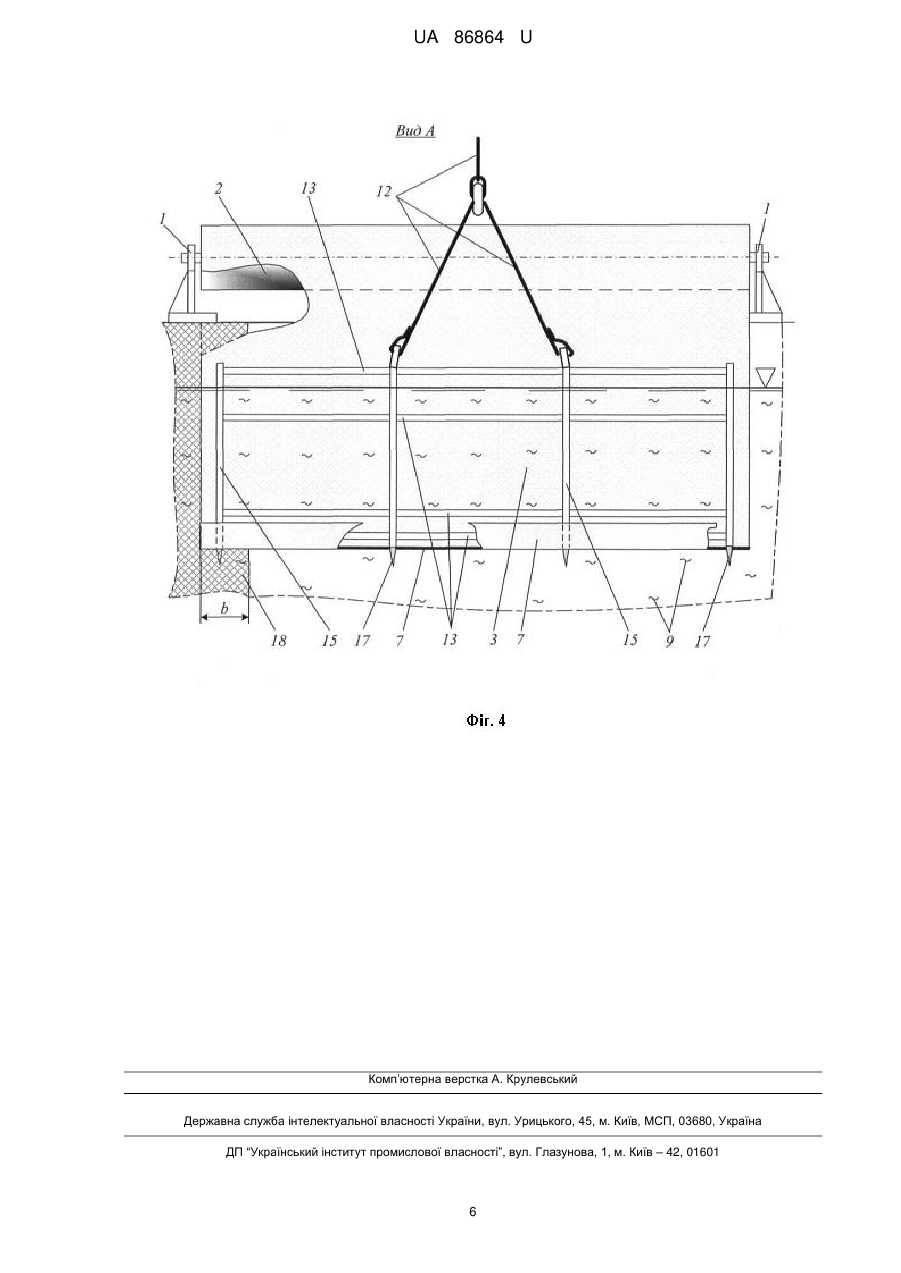

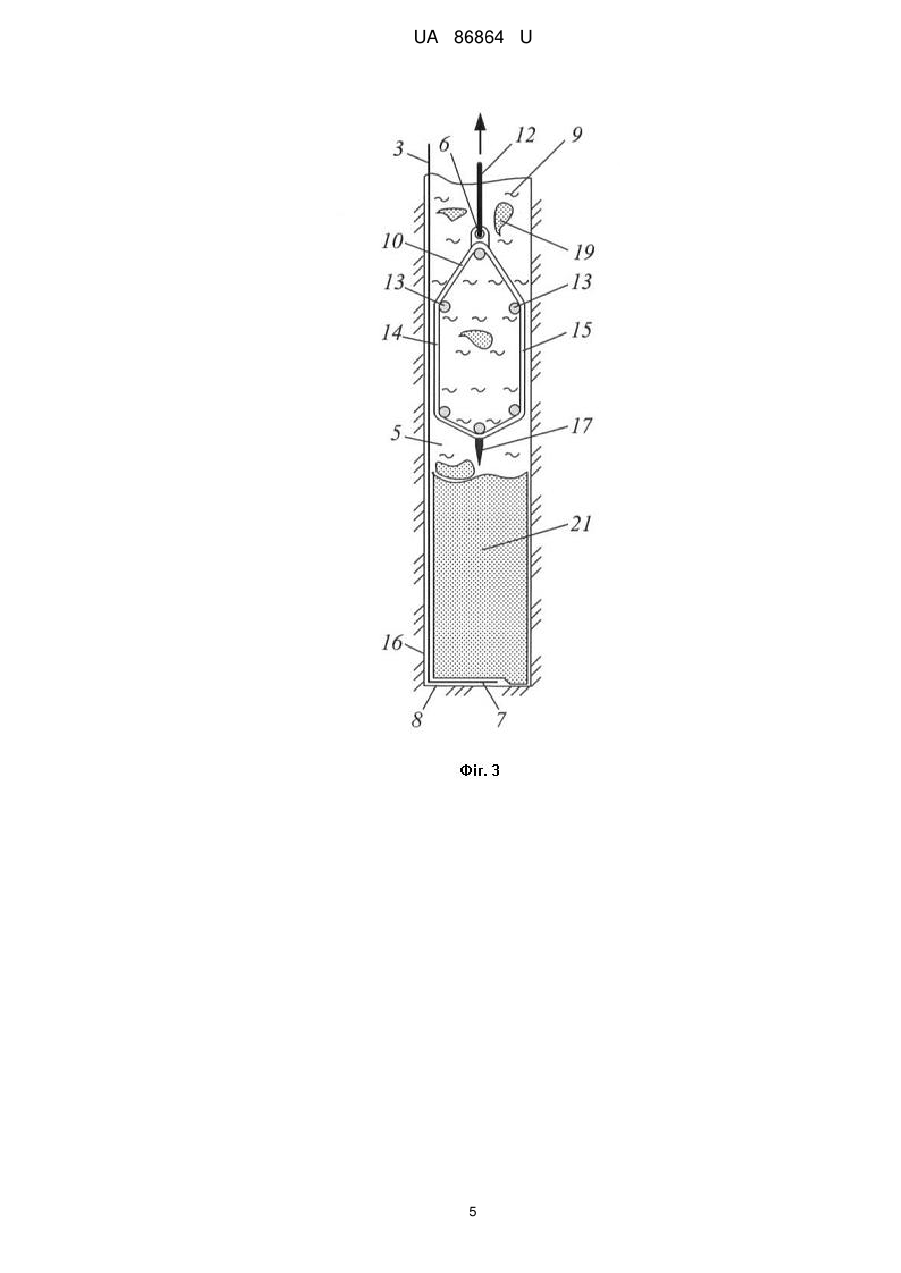

Реферат: UA 86864 U UA 86864 U 5 10 15 20 25 30 35 40 45 50 55 60 Запропонована корисна модель належить до гідротехнічного будівництва і може бути використана для спорудження глибоких протифільтраційних завіс з полімерної плівки. Відоме обладнання для укладання в траншею протифільтраційної завіси з плівки, яке містить пристрій для розмотування та фіксації верхньої кромки протифільтраційного полотнища на бровці траншеї та пристрій для занурення нижньої кромки полотнища на дно траншеї, заповненої глинистим розчином, який виконаний у вигляді баластних вантажів одноразового використання [авт. св. СРСР № 1673678, МКВ Е02В 3/16, Б.В., 1991, № 32]. Недоліком відомого технічного рішення є низька якість укладання завіси, в зв'язку з нерівномірністю натягу гнучкого полотнища під дією сил тяжіння окремих баластних вантажів, внаслідок чого баластні вантажі при опусканні полотнища зближуються, а ширина нижньої частини полотнища в кінці його укладання звужується. Серед відомих технічних рішень найближчим аналогом по технічній суті і досягненню ефекту є обладнання для укладання в траншею протифільтраційної завіси з плівки, яке містить пристрій для розмотування та фіксації верхньої кромки протифільтраційного полотнища на бровці траншеї та пристрій для занурення нижньої кромки полотнища на дно заповненої глинистим розчином траншеї, виконаний у вигляді баласту багаторазового використання з приводом його занурення в траншею та з фіксаторами нижньої кромки протифільтраційного полотнища [авт. св. СРСР № 1084357, МКВ Е02В 3/16, Б.В., 1983, № 13]. Недоліком найближчого аналога є низька якість та висока вартість процесу спорудження завіси. Це пояснюється тим, що у відомому обладнанні не вирішена задача вивільнення баласту в кінці опускання протифільтраційного полотнища, а також не вирішена задача укладання полотнища на мінімальній відстані від однієї з стінок траншеї. В зв'язку з цим, при відсипанні заповнювача траншеї по одну сторону полотнища, заповнювач не в змозі швидко витіснити великий об'єм густого глинистого розчину по другу сторону полотнища, що не дає можливості швидкого зближення полотнища зі стінкою траншеї. На полотнищі утворюються складки, які заповнювач затягує на дно траншеї, порушуючи проектне положення протифільтраційного полотнища. В основу корисної моделі поставлено задачу підвищення якості та зниження вартості процесу укладання протифільтраційного полотнища з плівки в траншею, заповнену глинистим розчином. Поставлена задача вирішується тим, що баласт виконаний у вигляді металевої решітчастою рами шириною, відповідною ширині протифільтраційного полотнища, та товщиною, відповідною ширині траншеї, при цьому фіксатори нижньої кромки протифільтраційного полотнища виконані у вигляді загострених зубів, жорстко прикріплених до нижнього торця баласту та направлених донизу своїми загостреними кінцями. Викладена суть корисної моделі пояснюється кресленнями, де на фіг. 1 показано обладнання для укладання в траншею протифільтраційної завіси з плівки в момент опускання в траншею протифільтраційного полотнища; на фіг. 2 - те саме, в кінці опускання в траншею протифільтраційного полотнища; на фіг. 3 - те саме, в момент витягання баласту з траншеї та відсипки заповнювача траншеї; на фіг. 4 - вид А на фіг. 1. Запропоноване обладнання для укладання в траншею протифільтраційної завіси з плівки складається з пристрою 1 для розмотування зібраного в рулон 2 протифільтраційного полотнища 3 та його фіксації на бровці 4 траншеї 5 та пристрою 6 для занурення нижнього краю 7 полотнища 3 на дно 8 траншеї 5, заповненої глинистим розчином 9. Пристрій 6 складається з баласту 10, з приводом його занурення в траншею 5, виконаним у вигляді вантажопідйомного механізму 11 та канату 12. Баласт 10 виконаний у вигляді металевої решітчастої рами, звареної з поперечних ребер 13, лівих подовжніх ребер 14 і правих подовжніх ребер 15. Ребра 13 виконані довжиною, відповідною ширині полотнища 3. Для забезпечення вільного пересування баласту 10 в порожнині траншеї 5, та можливості укладати полотнище 3 біля стінки 16 траншеї 5, ребра 14 і 15 встановлені на відстані, яка не перевищує ширину траншеї 5. Для фіксації нижнього краю 7 полотнища 3 на дні 8 траншеї 5, баласт 10 виконаний з загостреними зубами 17, жорстко прикріпленими до його нижнього торцю та направленими донизу своїми загостреними кінцями. Обладнання для укладання в траншею протифільтраційної завіси з плівки працює так. Пристрій 1 з рулоном 2 протифільтраційного полотнища 3 встановлюють на бровці 4 траншеї 5, заповненої глинистим розчином 9. За допомогою вантажопідйомного механізму 11 вивішують баласт 10 над траншеєю 5 біля рулону 2. Змотують з рулону 2 нижній край 7 полотнища 3 та наколюють його на зуби 17. За допомогою вантажопідйомного механізму 11 опускають баласт 10 в порожнину траншеї 5, який при своєму опусканні затягує в траншею 5 полотнище 3, розмотуючи рулон 2. При укладанні в траншею 5 полотнища 3 витримують величину b 1 UA 86864 U 5 10 необхідного напуску країв полотнища 3, що укладають, та полотнища 18, яке було укладене раніше. Завдяки конструктивним властивостям баласту 10, полотнище 3 при його укладанні в траншею 5 рухається на мінімальній відстані від стінки 16 траншеї 5. Після опускання на дно 8 траншеї 5 баласту 10 з нижнім краєм 7 полотнища 3, виконують відсипку в траншею наповнювача 19, який на дні 8 траншеї 5 утворює шар 20, достатній для фіксації в траншеї 5 нижнього краю 7. Після цього баласт 10 піднімають. Нижній край 7 полотнища 3, притиснутий шаром 20 наповнювача 19, знімається з зубів 17 і залишається в траншеї 5, у яку потім до її верху відсипають шар 21 наповнювача 19. Корисна модель може бути використана для спорудження в траншеях з глинистим розчином глибоких профільтраційних завіс з полімерної плівки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Обладнання для укладання в траншею протифільтраційної завіси з плівки, яке містить пристрій для розмотування та фіксації верхньої кромки протифільтраційного полотнища на бровці траншеї та пристрій для занурення нижньої кромки полотнища на дно заповненої глинистим розчином траншеї, виконаний у вигляді баласту багаторазового використання з приводом його занурення в траншею та з фіксаторами нижньої кромки протифільтраційного полотнища, яке відрізняється тим, що баласт виконаний у вигляді металевої решітчастої рами шириною, відповідною ширині протифільтраційного полотнища, та товщиною, відповідною ширині траншеї, при цьому фіксатори нижньої кромки протифільтраційного полотнища виконані у вигляді загострених зубів, жорстко прикріплених до нижнього торця баласту та направлених донизу своїми загостреними кінцями. 2 UA 86864 U 3 UA 86864 U 4 UA 86864 U 5 UA 86864 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
