Робоче обладнання для укладання труб

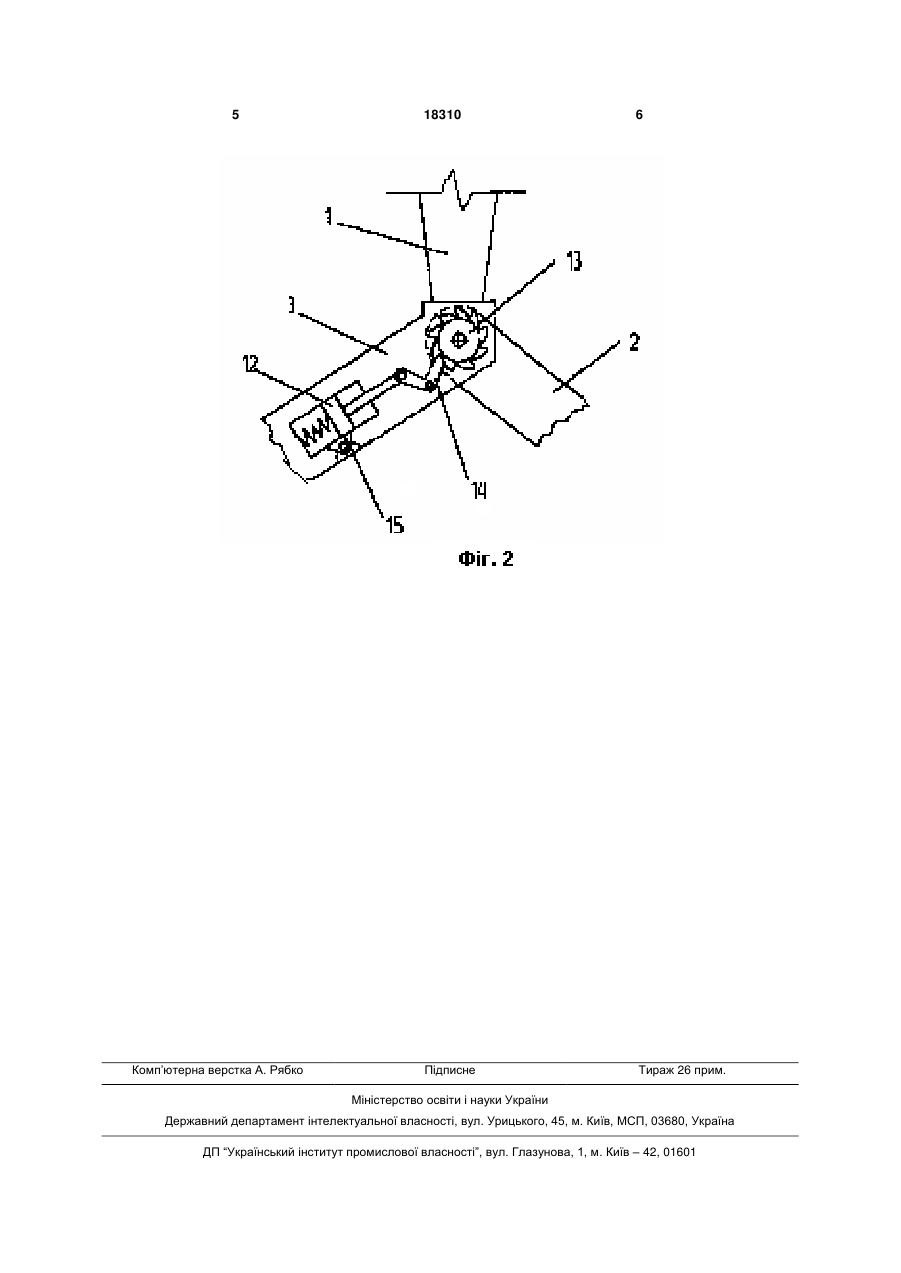

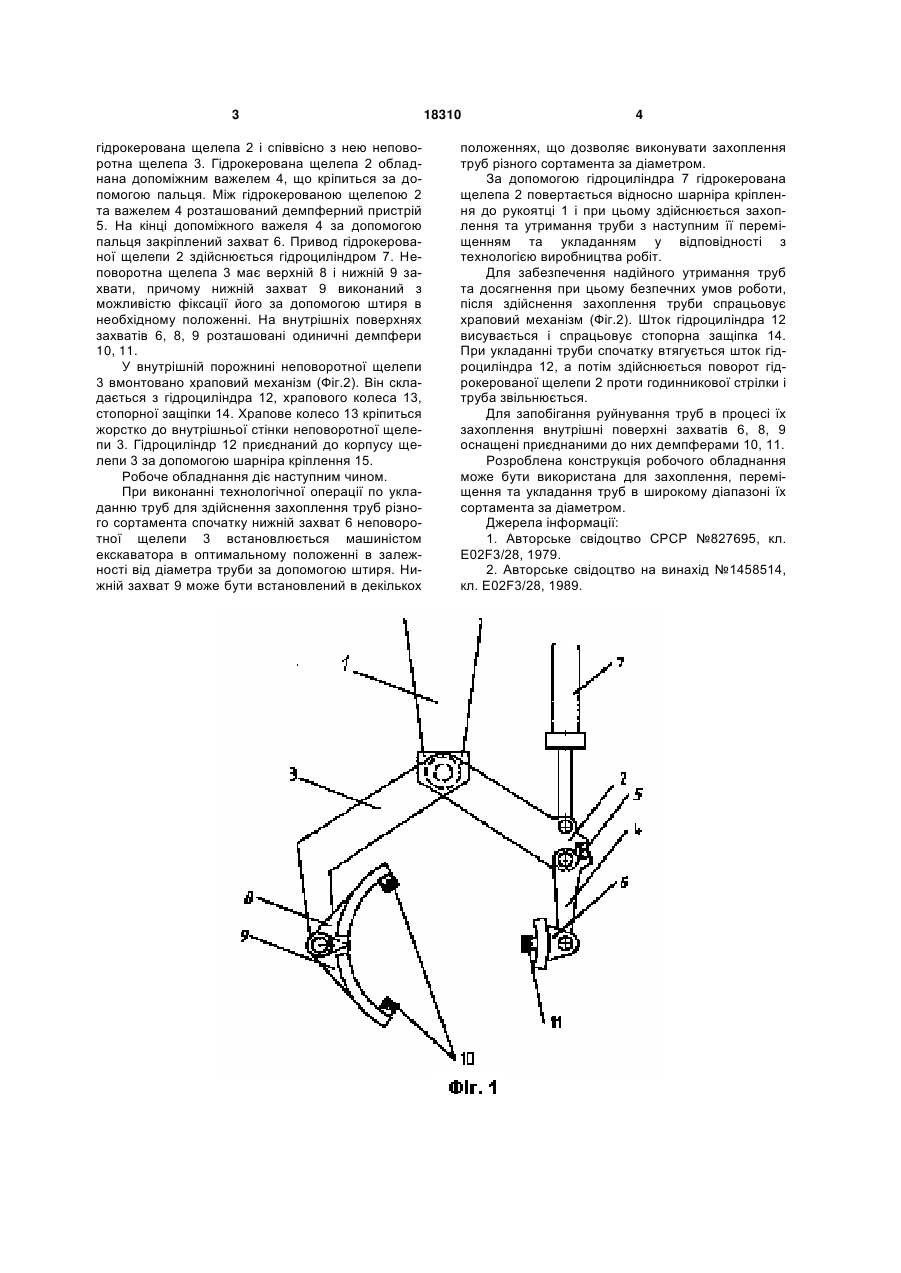

Робоче обладнання для укладання труб, що містить рукоятку і дві щелепи: гідрокеровану і неповоротну з криволінійними поверхнями, яке від 3 гідрокерована щелепа 2 і співвісно з нею неповоротна щелепа 3. Гідрокерована щелепа 2 обладнана допоміжним важелем 4, що кріпиться за допомогою пальця. Між гідрокерованою щелепою 2 та важелем 4 розташований демпферний пристрій 5. На кінці допоміжного важеля 4 за допомогою пальця закріплений захват 6. Привод гідрокерованої щелепи 2 здійснюється гідроциліндром 7. Неповоротна щелепа 3 має верхній 8 і нижній 9 захвати, причому нижній захват 9 виконаний з можливістю фіксації його за допомогою штиря в необхідному положенні. На внутрішніх поверхнях захватів 6, 8, 9 розташовані одиничні демпфери 10, 11. У внутрішній порожнині неповоротної щелепи 3 вмонтовано храповий механізм (Фіг.2). Він складається з гідроциліндра 12, храпового колеса 13, стопорної защіпки 14. Храпове колесо 13 кріпиться жорстко до внутрішньої стінки неповоротної щелепи 3. Гідроциліндр 12 приєднаний до корпусу щелепи 3 за допомогою шарніра кріплення 15. Робоче обладнання діє наступним чином. При виконанні технологічної операції по укладанню труб для здійснення захоплення труб різного сортамента спочатку нижній захват 6 неповоротної щелепи 3 встановлюється машиністом екскаватора в оптимальному положенні в залежності від діаметра труби за допомогою штиря. Нижній захват 9 може бути встановлений в декількох 18310 4 положеннях, що дозволяє виконувати захоплення труб різного сортамента за діаметром. За допомогою гідроциліндра 7 гідрокерована щелепа 2 повертається відносно шарніра кріплення до рукоятці 1 і при цьому здійснюється захоплення та утримання труби з наступним її переміщенням та укладанням у відповідності з технологією виробництва робіт. Для забезпечення надійного утримання труб та досягнення при цьому безпечних умов роботи, після здійснення захоплення труби спрацьовує храповий механізм (Фіг.2). Шток гідроциліндра 12 висувається і спрацьовує стопорна защіпка 14. При укладанні труби спочатку втягується шток гідроциліндра 12, а потім здійснюється поворот гідрокерованої щелепи 2 проти годинникової стрілки і труба звільнюється. Для запобігання руйнування труб в процесі їх захоплення внутрішні поверхні захватів 6, 8, 9 оснащені приєднаними до них демпферами 10, 11. Розроблена конструкція робочого обладнання може бути використана для захоплення, переміщення та укладання труб в широкому діапазоні їх сортамента за діаметром. Джерела інформації: 1. Авторське свідоцтво СРСР №827695, кл. Е02F3/28, 1979. 2. Авторське свідоцтво на винахід №1458514, кл. Е02F3/28, 1989. 5 Комп’ютерна верстка А. Рябко 18310 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
