Пристрій для запуску внутрішньотрубного засобу

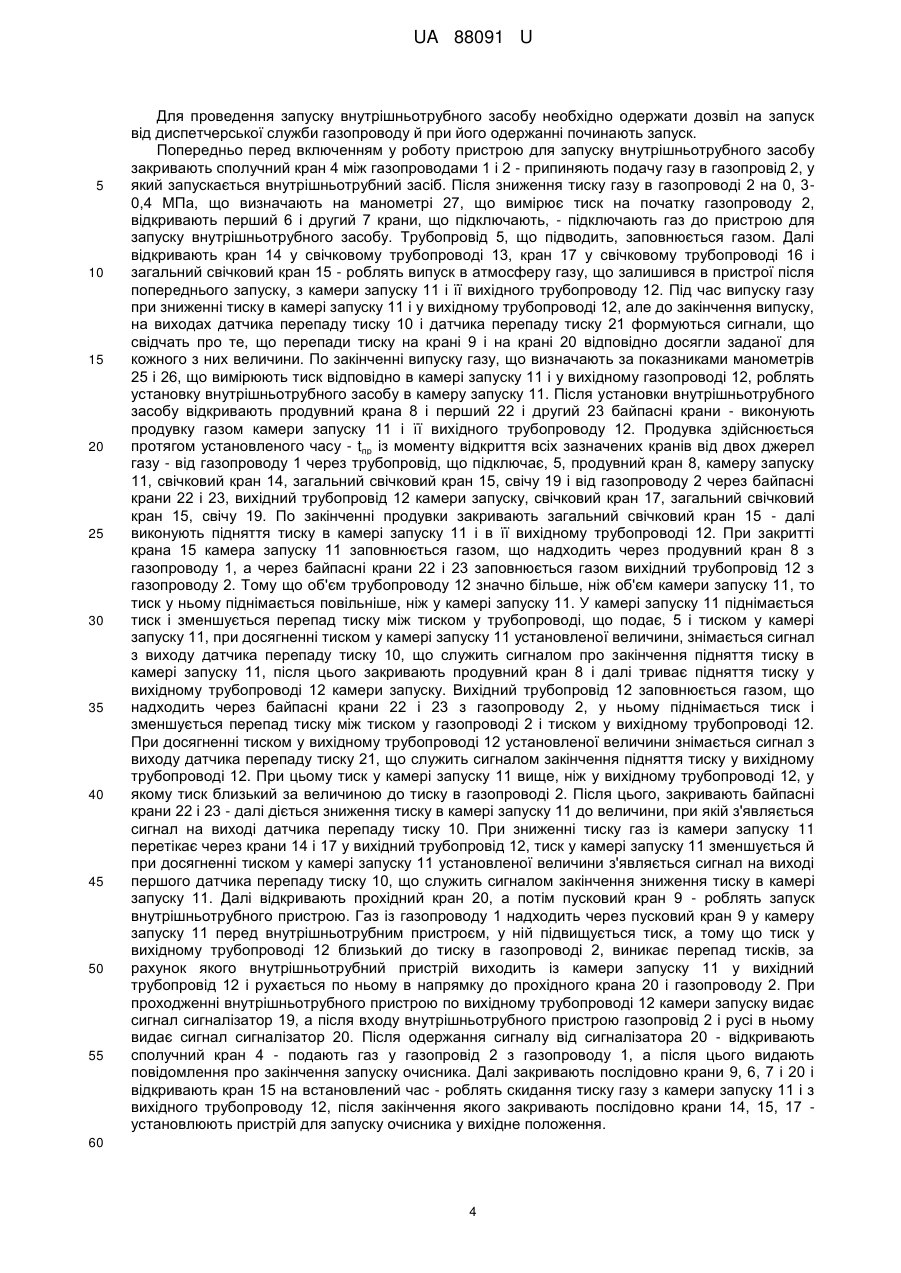

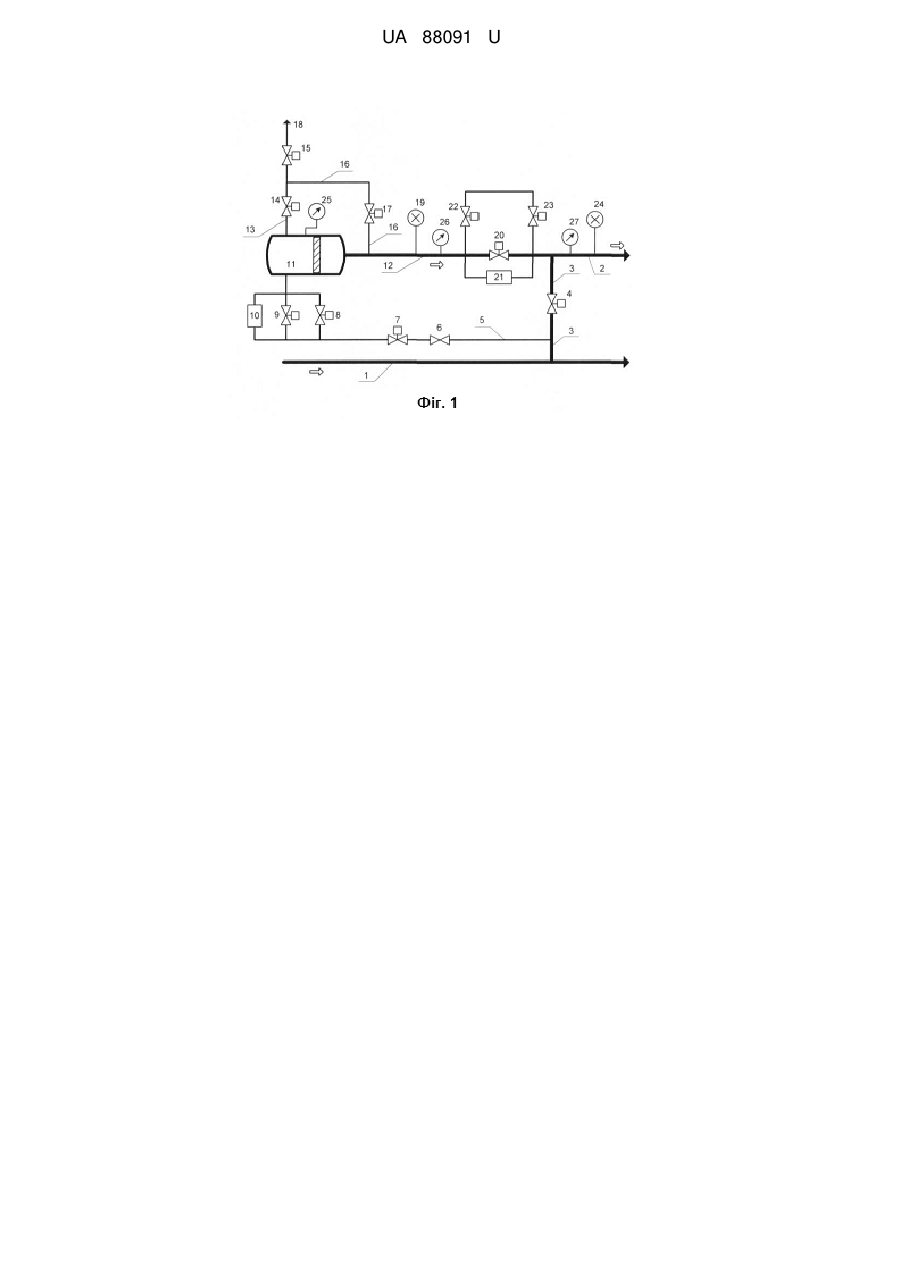

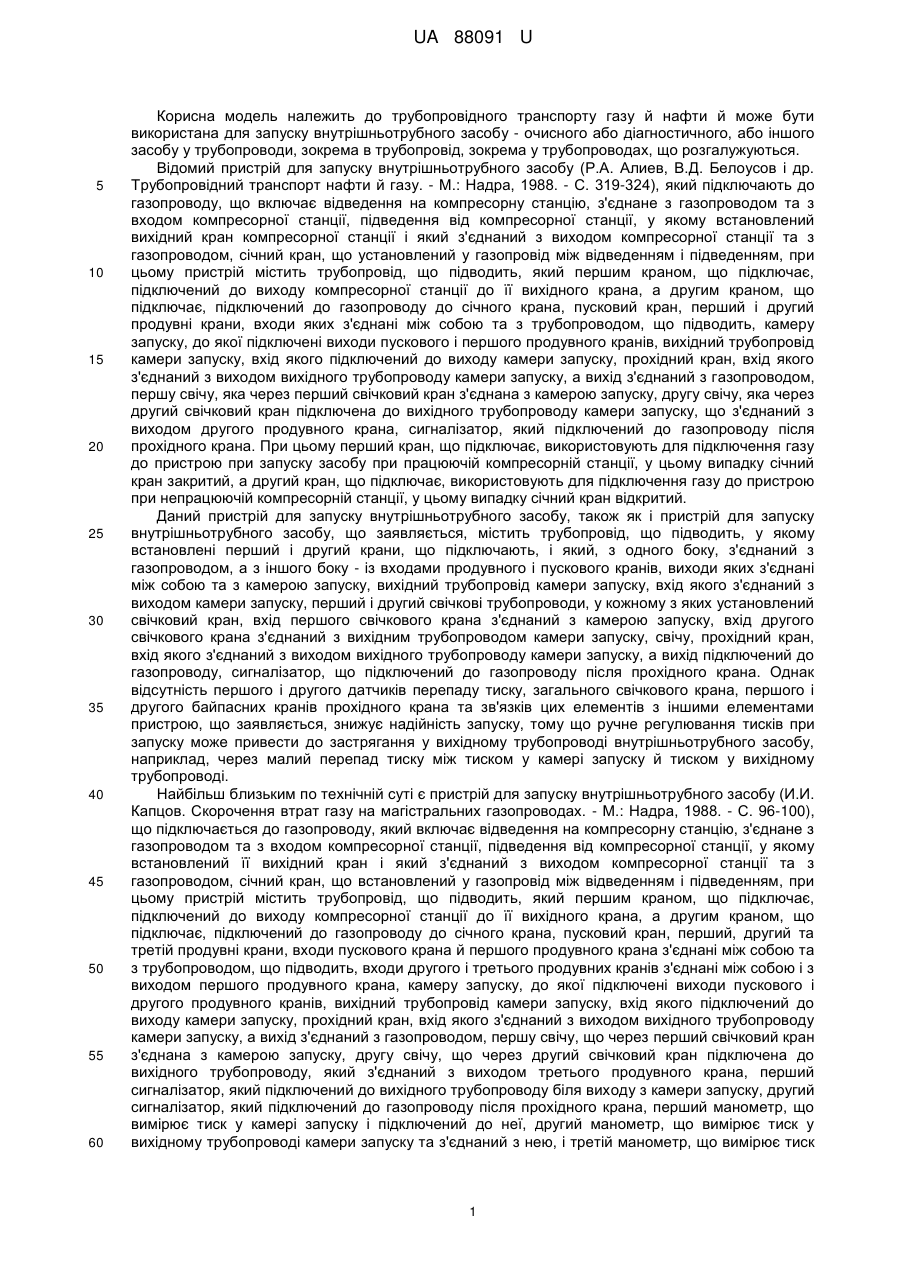

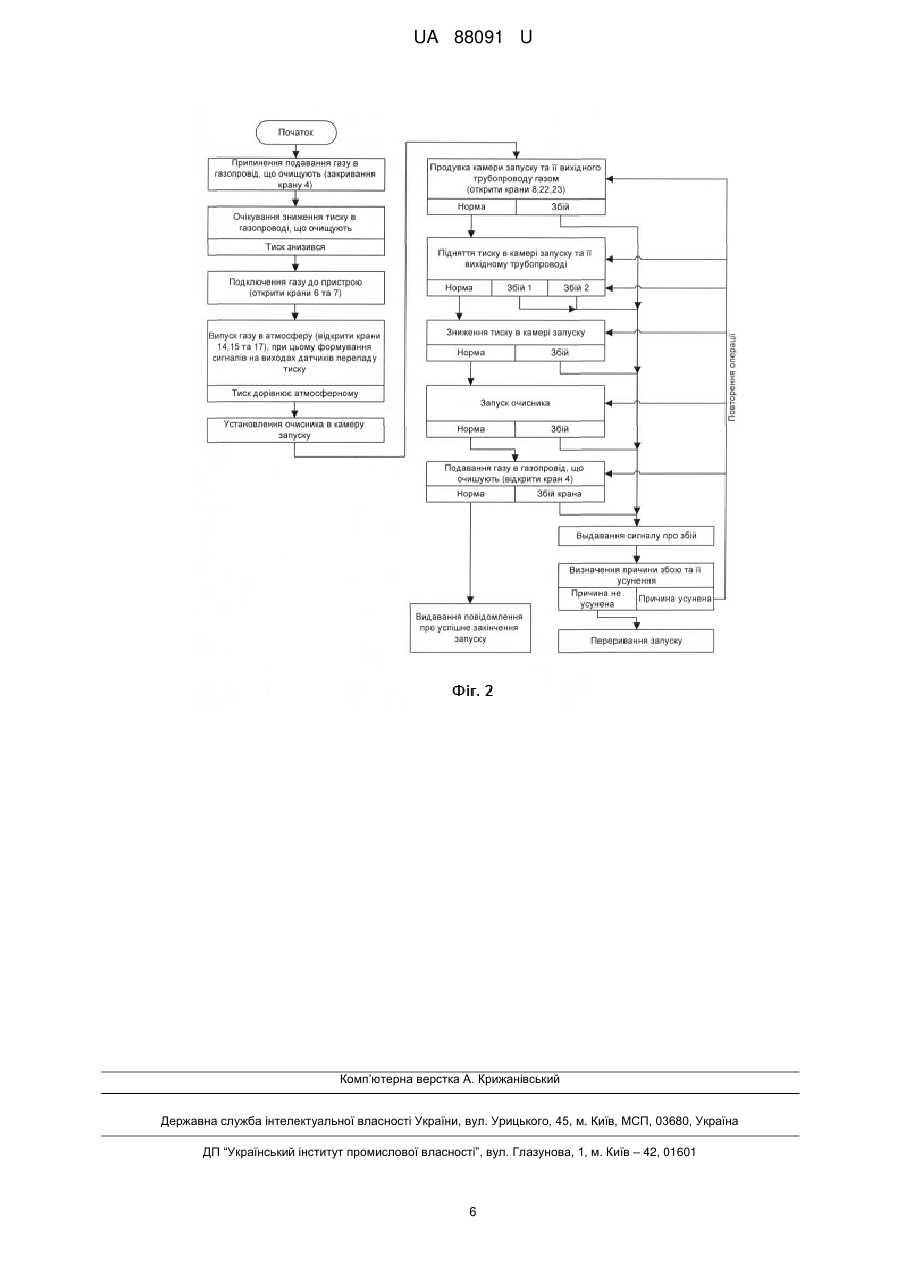

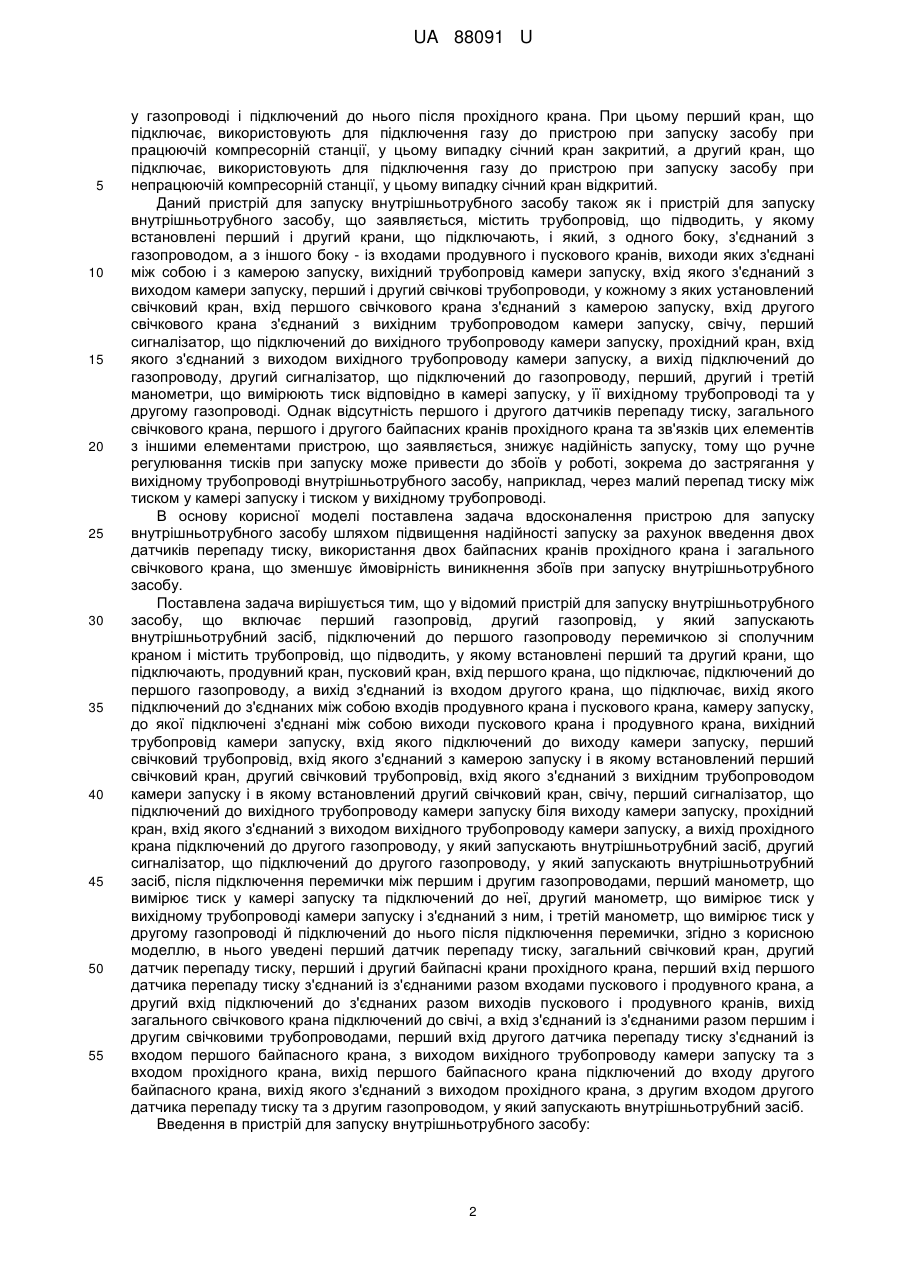

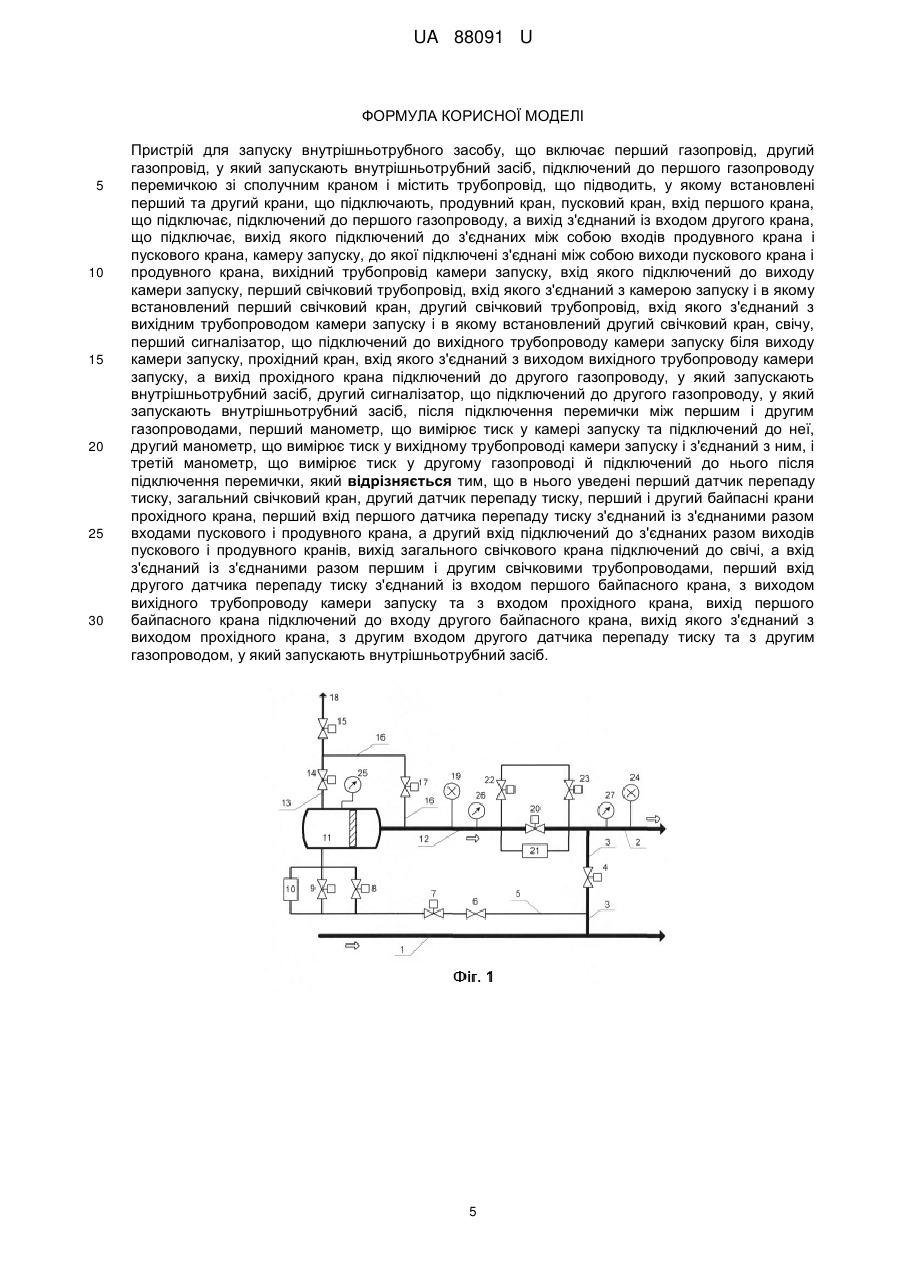

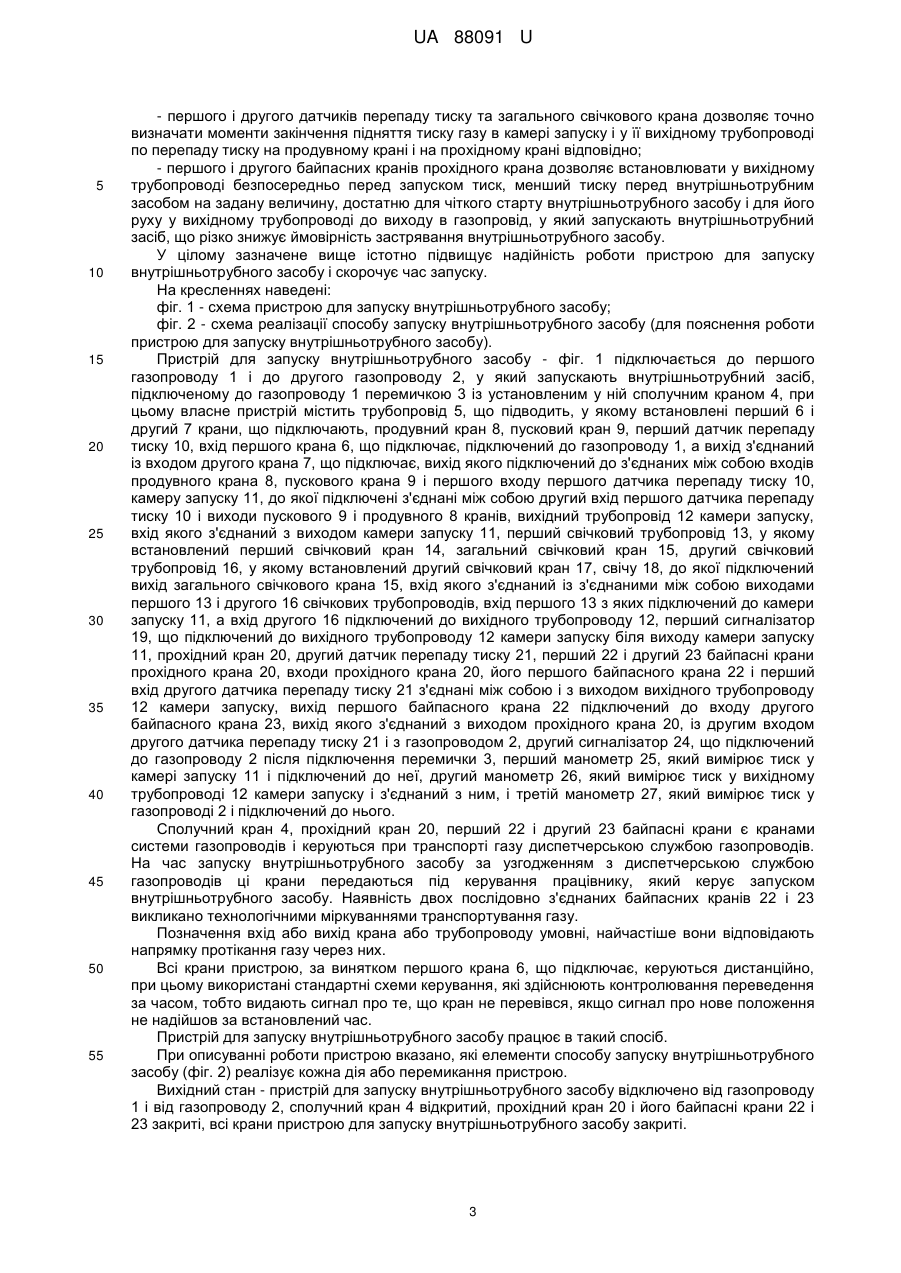

Реферат: Пристрій для запуску внутрішньотрубного засобу включає перший газопровід, другий газопровід, у який запускають внутрішньотрубний засіб, підключений до першого газопроводу перемичкою зі сполучним краном і містить трубопровід, що підводить, у якому встановлені перший та другий крани, що підключають, продувний кран, пусковий кран. Крім цього, в нього уведені перший датчик перепаду тиску, загальний свічковий кран, другий датчик перепаду тиску, перший і другий байпасні крани прохідного крана, перший вхід першого датчика перепаду тиску з'єднаний із з'єднаними разом входами пускового і продувного крана, а другий вхід підключений до з'єднаних разом виходів пускового і продувного кранів, вихід загального свічкового крана підключений до свічі, а вхід з'єднаний із з'єднаними разом першим і другим свічковими трубопроводами, перший вхід другого датчика перепаду тиску з'єднаний із входом першого байпасного крана, з виходом вихідного трубопроводу камери запуску та з входом прохідного крана, вихід першого байпасного крана підключений до входу другого байпасного крана, вихід якого з'єднаний з виходом прохідного крана. UA 88091 U (12) UA 88091 U UA 88091 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до трубопровідного транспорту газу й нафти й може бути використана для запуску внутрішньотрубного засобу - очисного або діагностичного, або іншого засобу у трубопроводи, зокрема в трубопровід, зокрема у трубопроводах, що розгалужуються. Відомий пристрій для запуску внутрішньотрубного засобу (Р.А. Алиев, В.Д. Белоусов і др. Трубопровідний транспорт нафти й газу. - М.: Надра, 1988. - С. 319-324), який підключають до газопроводу, що включає відведення на компресорну станцію, з'єднане з газопроводом та з входом компресорної станції, підведення від компресорної станції, у якому встановлений вихідний кран компресорної станції і який з'єднаний з виходом компресорної станції та з газопроводом, січний кран, що установлений у газопровід між відведенням і підведенням, при цьому пристрій містить трубопровід, що підводить, який першим краном, що підключає, підключений до виходу компресорної станції до її вихідного крана, а другим краном, що підключає, підключений до газопроводу до січного крана, пусковий кран, перший і другий продувні крани, входи яких з'єднані між собою та з трубопроводом, що підводить, камеру запуску, до якої підключені виходи пускового і першого продувного кранів, вихідний трубопровід камери запуску, вхід якого підключений до виходу камери запуску, прохідний кран, вхід якого з'єднаний з виходом вихідного трубопроводу камери запуску, а вихід з'єднаний з газопроводом, першу свічу, яка через перший свічковий кран з'єднана з камерою запуску, другу свічу, яка через другий свічковий кран підключена до вихідного трубопроводу камери запуску, що з'єднаний з виходом другого продувного крана, сигналізатор, який підключений до газопроводу після прохідного крана. При цьому перший кран, що підключає, використовують для підключення газу до пристрою при запуску засобу при працюючій компресорній станції, у цьому випадку січний кран закритий, а другий кран, що підключає, використовують для підключення газу до пристрою при непрацюючій компресорній станції, у цьому випадку січний кран відкритий. Даний пристрій для запуску внутрішньотрубного засобу, також як і пристрій для запуску внутрішньотрубного засобу, що заявляється, містить трубопровід, що підводить, у якому встановлені перший і другий крани, що підключають, і який, з одного боку, з'єднаний з газопроводом, а з іншого боку - із входами продувного і пускового кранів, виходи яких з'єднані між собою та з камерою запуску, вихідний трубопровід камери запуску, вхід якого з'єднаний з виходом камери запуску, перший і другий свічкові трубопроводи, у кожному з яких установлений свічковий кран, вхід першого свічкового крана з'єднаний з камерою запуску, вхід другого свічкового крана з'єднаний з вихідним трубопроводом камери запуску, свічу, прохідний кран, вхід якого з'єднаний з виходом вихідного трубопроводу камери запуску, а вихід підключений до газопроводу, сигналізатор, що підключений до газопроводу після прохідного крана. Однак відсутність першого і другого датчиків перепаду тиску, загального свічкового крана, першого і другого байпасних кранів прохідного крана та зв'язків цих елементів з іншими елементами пристрою, що заявляється, знижує надійність запуску, тому що ручне регулювання тисків при запуску може привести до застрягання у вихідному трубопроводі внутрішньотрубного засобу, наприклад, через малий перепад тиску між тиском у камері запуску й тиском у вихідному трубопроводі. Найбільш близьким по технічній суті є пристрій для запуску внутрішньотрубного засобу (И.И. Капцов. Скорочення втрат газу на магістральних газопроводах. - М.: Надра, 1988. - С. 96-100), що підключається до газопроводу, який включає відведення на компресорну станцію, з'єднане з газопроводом та з входом компресорної станції, підведення від компресорної станції, у якому встановлений її вихідний кран і який з'єднаний з виходом компресорної станції та з газопроводом, січний кран, що встановлений у газопровід між відведенням і підведенням, при цьому пристрій містить трубопровід, що підводить, який першим краном, що підключає, підключений до виходу компресорної станції до її вихідного крана, а другим краном, що підключає, підключений до газопроводу до січного крана, пусковий кран, перший, другий та третій продувні крани, входи пускового крана й першого продувного крана з'єднані між собою та з трубопроводом, що підводить, входи другого і третього продувних кранів з'єднані між собою і з виходом першого продувного крана, камеру запуску, до якої підключені виходи пускового і другого продувного кранів, вихідний трубопровід камери запуску, вхід якого підключений до виходу камери запуску, прохідний кран, вхід якого з'єднаний з виходом вихідного трубопроводу камери запуску, а вихід з'єднаний з газопроводом, першу свічу, що через перший свічковий кран з'єднана з камерою запуску, другу свічу, що через другий свічковий кран підключена до вихідного трубопроводу, який з'єднаний з виходом третього продувного крана, перший сигналізатор, який підключений до вихідного трубопроводу біля виходу з камери запуску, другий сигналізатор, який підключений до газопроводу після прохідного крана, перший манометр, що вимірює тиск у камері запуску і підключений до неї, другий манометр, що вимірює тиск у вихідному трубопроводі камери запуску та з'єднаний з нею, і третій манометр, що вимірює тиск 1 UA 88091 U 5 10 15 20 25 30 35 40 45 50 55 у газопроводі і підключений до нього після прохідного крана. При цьому перший кран, що підключає, використовують для підключення газу до пристрою при запуску засобу при працюючій компресорній станції, у цьому випадку січний кран закритий, а другий кран, що підключає, використовують для підключення газу до пристрою при запуску засобу при непрацюючій компресорній станції, у цьому випадку січний кран відкритий. Даний пристрій для запуску внутрішньотрубного засобу також як і пристрій для запуску внутрішньотрубного засобу, що заявляється, містить трубопровід, що підводить, у якому встановлені перший і другий крани, що підключають, і який, з одного боку, з'єднаний з газопроводом, а з іншого боку - із входами продувного і пускового кранів, виходи яких з'єднані між собою і з камерою запуску, вихідний трубопровід камери запуску, вхід якого з'єднаний з виходом камери запуску, перший і другий свічкові трубопроводи, у кожному з яких установлений свічковий кран, вхід першого свічкового крана з'єднаний з камерою запуску, вхід другого свічкового крана з'єднаний з вихідним трубопроводом камери запуску, свічу, перший сигналізатор, що підключений до вихідного трубопроводу камери запуску, прохідний кран, вхід якого з'єднаний з виходом вихідного трубопроводу камери запуску, а вихід підключений до газопроводу, другий сигналізатор, що підключений до газопроводу, перший, другий і третій манометри, що вимірюють тиск відповідно в камері запуску, у її вихідному трубопроводі та у другому газопроводі. Однак відсутність першого і другого датчиків перепаду тиску, загального свічкового крана, першого і другого байпасних кранів прохідного крана та зв'язків цих елементів з іншими елементами пристрою, що заявляється, знижує надійність запуску, тому що ручне регулювання тисків при запуску може привести до збоїв у роботі, зокрема до застрягання у вихідному трубопроводі внутрішньотрубного засобу, наприклад, через малий перепад тиску між тиском у камері запуску і тиском у вихідному трубопроводі. В основу корисної моделі поставлена задача вдосконалення пристрою для запуску внутрішньотрубного засобу шляхом підвищення надійності запуску за рахунок введення двох датчиків перепаду тиску, використання двох байпасних кранів прохідного крана і загального свічкового крана, що зменшує ймовірність виникнення збоїв при запуску внутрішньотрубного засобу. Поставлена задача вирішується тим, що у відомий пристрій для запуску внутрішньотрубного засобу, що включає перший газопровід, другий газопровід, у який запускають внутрішньотрубний засіб, підключений до першого газопроводу перемичкою зі сполучним краном і містить трубопровід, що підводить, у якому встановлені перший та другий крани, що підключають, продувний кран, пусковий кран, вхід першого крана, що підключає, підключений до першого газопроводу, а вихід з'єднаний із входом другого крана, що підключає, вихід якого підключений до з'єднаних між собою входів продувного крана і пускового крана, камеру запуску, до якої підключені з'єднані між собою виходи пускового крана і продувного крана, вихідний трубопровід камери запуску, вхід якого підключений до виходу камери запуску, перший свічковий трубопровід, вхід якого з'єднаний з камерою запуску і в якому встановлений перший свічковий кран, другий свічковий трубопровід, вхід якого з'єднаний з вихідним трубопроводом камери запуску і в якому встановлений другий свічковий кран, свічу, перший сигналізатор, що підключений до вихідного трубопроводу камери запуску біля виходу камери запуску, прохідний кран, вхід якого з'єднаний з виходом вихідного трубопроводу камери запуску, а вихід прохідного крана підключений до другого газопроводу, у який запускають внутрішньотрубний засіб, другий сигналізатор, що підключений до другого газопроводу, у який запускають внутрішньотрубний засіб, після підключення перемички між першим і другим газопроводами, перший манометр, що вимірює тиск у камері запуску та підключений до неї, другий манометр, що вимірює тиск у вихідному трубопроводі камери запуску і з'єднаний з ним, і третій манометр, що вимірює тиск у другому газопроводі й підключений до нього після підключення перемички, згідно з корисною моделлю, в нього уведені перший датчик перепаду тиску, загальний свічковий кран, другий датчик перепаду тиску, перший і другий байпасні крани прохідного крана, перший вхід першого датчика перепаду тиску з'єднаний із з'єднаними разом входами пускового і продувного крана, а другий вхід підключений до з'єднаних разом виходів пускового і продувного кранів, вихід загального свічкового крана підключений до свічі, а вхід з'єднаний із з'єднаними разом першим і другим свічковими трубопроводами, перший вхід другого датчика перепаду тиску з'єднаний із входом першого байпасного крана, з виходом вихідного трубопроводу камери запуску та з входом прохідного крана, вихід першого байпасного крана підключений до входу другого байпасного крана, вихід якого з'єднаний з виходом прохідного крана, з другим входом другого датчика перепаду тиску та з другим газопроводом, у який запускають внутрішньотрубний засіб. Введення в пристрій для запуску внутрішньотрубного засобу: 2 UA 88091 U 5 10 15 20 25 30 35 40 45 50 55 - першого і другого датчиків перепаду тиску та загального свічкового крана дозволяє точно визначати моменти закінчення підняття тиску газу в камері запуску і у її вихідному трубопроводі по перепаду тиску на продувному крані і на прохідному крані відповідно; - першого і другого байпасних кранів прохідного крана дозволяє встановлювати у вихідному трубопроводі безпосередньо перед запуском тиск, менший тиску перед внутрішньотрубним засобом на задану величину, достатню для чіткого старту внутрішньотрубного засобу і для його руху у вихідному трубопроводі до виходу в газопровід, у який запускають внутрішньотрубний засіб, що різко знижує ймовірність застрявання внутрішньотрубного засобу. У цілому зазначене вище істотно підвищує надійність роботи пристрою для запуску внутрішньотрубного засобу і скорочує час запуску. На кресленнях наведені: фіг. 1 - схема пристрою для запуску внутрішньотрубного засобу; фіг. 2 - схема реалізації способу запуску внутрішньотрубного засобу (для пояснення роботи пристрою для запуску внутрішньотрубного засобу). Пристрій для запуску внутрішньотрубного засобу - фіг. 1 підключається до першого газопроводу 1 і до другого газопроводу 2, у який запускають внутрішньотрубний засіб, підключеному до газопроводу 1 перемичкою 3 із установленим у ній сполучним краном 4, при цьому власне пристрій містить трубопровід 5, що підводить, у якому встановлені перший 6 і другий 7 крани, що підключають, продувний кран 8, пусковий кран 9, перший датчик перепаду тиску 10, вхід першого крана 6, що підключає, підключений до газопроводу 1, а вихід з'єднаний із входом другого крана 7, що підключає, вихід якого підключений до з'єднаних між собою входів продувного крана 8, пускового крана 9 і першого входу першого датчика перепаду тиску 10, камеру запуску 11, до якої підключені з'єднані між собою другий вхід першого датчика перепаду тиску 10 і виходи пускового 9 і продувного 8 кранів, вихідний трубопровід 12 камери запуску, вхід якого з'єднаний з виходом камери запуску 11, перший свічковий трубопровід 13, у якому встановлений перший свічковий кран 14, загальний свічковий кран 15, другий свічковий трубопровід 16, у якому встановлений другий свічковий кран 17, свічу 18, до якої підключений вихід загального свічкового крана 15, вхід якого з'єднаний із з'єднаними між собою виходами першого 13 і другого 16 свічкових трубопроводів, вхід першого 13 з яких підключений до камери запуску 11, а вхід другого 16 підключений до вихідного трубопроводу 12, перший сигналізатор 19, що підключений до вихідного трубопроводу 12 камери запуску біля виходу камери запуску 11, прохідний кран 20, другий датчик перепаду тиску 21, перший 22 і другий 23 байпасні крани прохідного крана 20, входи прохідного крана 20, його першого байпасного крана 22 і перший вхід другого датчика перепаду тиску 21 з'єднані між собою і з виходом вихідного трубопроводу 12 камери запуску, вихід першого байпасного крана 22 підключений до входу другого байпасного крана 23, вихід якого з'єднаний з виходом прохідного крана 20, із другим входом другого датчика перепаду тиску 21 і з газопроводом 2, другий сигналізатор 24, що підключений до газопроводу 2 після підключення перемички 3, перший манометр 25, який вимірює тиск у камері запуску 11 і підключений до неї, другий манометр 26, який вимірює тиск у вихідному трубопроводі 12 камери запуску і з'єднаний з ним, і третій манометр 27, який вимірює тиск у газопроводі 2 і підключений до нього. Сполучний кран 4, прохідний кран 20, перший 22 і другий 23 байпасні крани є кранами системи газопроводів і керуються при транспорті газу диспетчерською службою газопроводів. На час запуску внутрішньотрубного засобу за узгодженням з диспетчерською службою газопроводів ці крани передаються під керування працівнику, який керує запуском внутрішньотрубного засобу. Наявність двох послідовно з'єднаних байпасних кранів 22 і 23 викликано технологічними міркуваннями транспортування газу. Позначення вхід або вихід крана або трубопроводу умовні, найчастіше вони відповідають напрямку протікання газу через них. Всі крани пристрою, за винятком першого крана 6, що підключає, керуються дистанційно, при цьому використані стандартні схеми керування, які здійснюють контролювання переведення за часом, тобто видають сигнал про те, що кран не перевівся, якщо сигнал про нове положення не надійшов за встановлений час. Пристрій для запуску внутрішньотрубного засобу працює в такий спосіб. При описуванні роботи пристрою вказано, які елементи способу запуску внутрішньотрубного засобу (фіг. 2) реалізує кожна дія або перемикання пристрою. Вихідний стан - пристрій для запуску внутрішньотрубного засобу відключено від газопроводу 1 і від газопроводу 2, сполучний кран 4 відкритий, прохідний кран 20 і його байпасні крани 22 і 23 закриті, всі крани пристрою для запуску внутрішньотрубного засобу закриті. 3 UA 88091 U 5 10 15 20 25 30 35 40 45 50 55 Для проведення запуску внутрішньотрубного засобу необхідно одержати дозвіл на запуск від диспетчерської служби газопроводу й при його одержанні починають запуск. Попередньо перед включенням у роботу пристрою для запуску внутрішньотрубного засобу закривають сполучний кран 4 між газопроводами 1 і 2 - припиняють подачу газу в газопровід 2, у який запускається внутрішньотрубний засіб. Після зниження тиску газу в газопроводі 2 на 0, 30,4 МПа, що визначають на манометрі 27, що вимірює тиск на початку газопроводу 2, відкривають перший 6 і другий 7 крани, що підключають, - підключають газ до пристрою для запуску внутрішньотрубного засобу. Трубопровід 5, що підводить, заповнюється газом. Далі відкривають кран 14 у свічковому трубопроводі 13, кран 17 у свічковому трубопроводі 16 і загальний свічковий кран 15 - роблять випуск в атмосферу газу, що залишився в пристрої після попереднього запуску, з камери запуску 11 і її вихідного трубопроводу 12. Під час випуску газу при зниженні тиску в камері запуску 11 і у вихідному трубопроводі 12, але до закінчення випуску, на виходах датчика перепаду тиску 10 і датчика перепаду тиску 21 формуються сигнали, що свідчать про те, що перепади тиску на крані 9 і на крані 20 відповідно досягли заданої для кожного з них величини. По закінченні випуску газу, що визначають за показниками манометрів 25 і 26, що вимірюють тиск відповідно в камері запуску 11 і у вихідному газопроводі 12, роблять установку внутрішньотрубного засобу в камеру запуску 11. Після установки внутрішньотрубного засобу відкривають продувний крана 8 і перший 22 і другий 23 байпасні крани - виконують продувку газом камери запуску 11 і її вихідного трубопроводу 12. Продувка здійснюється протягом установленого часу - tпр із моменту відкриття всіх зазначених кранів від двох джерел газу - від газопроводу 1 через трубопровід, що підключає, 5, продувний кран 8, камеру запуску 11, свічковий кран 14, загальний свічковий кран 15, свічу 19 і від газопроводу 2 через байпасні крани 22 і 23, вихідний трубопровід 12 камери запуску, свічковий кран 17, загальний свічковий кран 15, свічу 19. По закінченні продувки закривають загальний свічковий кран 15 - далі виконують підняття тиску в камері запуску 11 і в її вихідному трубопроводі 12. При закритті крана 15 камера запуску 11 заповнюється газом, що надходить через продувний кран 8 з газопроводу 1, а через байпасні крани 22 і 23 заповнюється газом вихідний трубопровід 12 з газопроводу 2. Тому що об'єм трубопроводу 12 значно більше, ніж об'єм камери запуску 11, то тиск у ньому піднімається повільніше, ніж у камері запуску 11. У камері запуску 11 піднімається тиск і зменшується перепад тиску між тиском у трубопроводі, що подає, 5 і тиском у камері запуску 11, при досягненні тиском у камері запуску 11 установленої величини, знімається сигнал з виходу датчика перепаду тиску 10, що служить сигналом про закінчення підняття тиску в камері запуску 11, після цього закривають продувний кран 8 і далі триває підняття тиску у вихідному трубопроводі 12 камери запуску. Вихідний трубопровід 12 заповнюється газом, що надходить через байпасні крани 22 і 23 з газопроводу 2, у ньому піднімається тиск і зменшується перепад тиску між тиском у газопроводі 2 і тиском у вихідному трубопроводі 12. При досягненні тиском у вихідному трубопроводі 12 установленої величини знімається сигнал з виходу датчика перепаду тиску 21, що служить сигналом закінчення підняття тиску у вихідному трубопроводі 12. При цьому тиск у камері запуску 11 вище, ніж у вихідному трубопроводі 12, у якому тиск близький за величиною до тиску в газопроводі 2. Після цього, закривають байпасні крани 22 і 23 - далі діється зниження тиску в камері запуску 11 до величини, при якій з'являється сигнал на виході датчика перепаду тиску 10. При зниженні тиску газ із камери запуску 11 перетікає через крани 14 і 17 у вихідний трубопровід 12, тиск у камері запуску 11 зменшується й при досягненні тиском у камері запуску 11 установленої величини з'являється сигнал на виході першого датчика перепаду тиску 10, що служить сигналом закінчення зниження тиску в камері запуску 11. Далі відкривають прохідний кран 20, а потім пусковий кран 9 - роблять запуск внутрішньотрубного пристрою. Газ із газопроводу 1 надходить через пусковий кран 9 у камеру запуску 11 перед внутрішньотрубним пристроєм, у ній підвищується тиск, а тому що тиск у вихідному трубопроводі 12 близький до тиску в газопроводі 2, виникає перепад тисків, за рахунок якого внутрішньотрубний пристрій виходить із камери запуску 11 у вихідний трубопровід 12 і рухається по ньому в напрямку до прохідного крана 20 і газопроводу 2. При проходженні внутрішньотрубного пристрою по вихідному трубопроводі 12 камери запуску видає сигнал сигналізатор 19, а після входу внутрішньотрубного пристрою газопровід 2 і русі в ньому видає сигнал сигналізатор 20. Після одержання сигналу від сигналізатора 20 - відкривають сполучний кран 4 - подають газ у газопровід 2 з газопроводу 1, а після цього видають повідомлення про закінчення запуску очисника. Далі закривають послідовно крани 9, 6, 7 і 20 і відкривають кран 15 на встановлений час - роблять скидання тиску газу з камери запуску 11 і з вихідного трубопроводу 12, після закінчення якого закривають послідовно крани 14, 15, 17 установлюють пристрій для запуску очисника у вихідне положення. 60 4 UA 88091 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 30 Пристрій для запуску внутрішньотрубного засобу, що включає перший газопровід, другий газопровід, у який запускають внутрішньотрубний засіб, підключений до першого газопроводу перемичкою зі сполучним краном і містить трубопровід, що підводить, у якому встановлені перший та другий крани, що підключають, продувний кран, пусковий кран, вхід першого крана, що підключає, підключений до першого газопроводу, а вихід з'єднаний із входом другого крана, що підключає, вихід якого підключений до з'єднаних між собою входів продувного крана і пускового крана, камеру запуску, до якої підключені з'єднані між собою виходи пускового крана і продувного крана, вихідний трубопровід камери запуску, вхід якого підключений до виходу камери запуску, перший свічковий трубопровід, вхід якого з'єднаний з камерою запуску і в якому встановлений перший свічковий кран, другий свічковий трубопровід, вхід якого з'єднаний з вихідним трубопроводом камери запуску і в якому встановлений другий свічковий кран, свічу, перший сигналізатор, що підключений до вихідного трубопроводу камери запуску біля виходу камери запуску, прохідний кран, вхід якого з'єднаний з виходом вихідного трубопроводу камери запуску, а вихід прохідного крана підключений до другого газопроводу, у який запускають внутрішньотрубний засіб, другий сигналізатор, що підключений до другого газопроводу, у який запускають внутрішньотрубний засіб, після підключення перемички між першим і другим газопроводами, перший манометр, що вимірює тиск у камері запуску та підключений до неї, другий манометр, що вимірює тиск у вихідному трубопроводі камери запуску і з'єднаний з ним, і третій манометр, що вимірює тиск у другому газопроводі й підключений до нього після підключення перемички, який відрізняється тим, що в нього уведені перший датчик перепаду тиску, загальний свічковий кран, другий датчик перепаду тиску, перший і другий байпасні крани прохідного крана, перший вхід першого датчика перепаду тиску з'єднаний із з'єднаними разом входами пускового і продувного крана, а другий вхід підключений до з'єднаних разом виходів пускового і продувного кранів, вихід загального свічкового крана підключений до свічі, а вхід з'єднаний із з'єднаними разом першим і другим свічковими трубопроводами, перший вхід другого датчика перепаду тиску з'єднаний із входом першого байпасного крана, з виходом вихідного трубопроводу камери запуску та з входом прохідного крана, вихід першого байпасного крана підключений до входу другого байпасного крана, вихід якого з'єднаний з виходом прохідного крана, з другим входом другого датчика перепаду тиску та з другим газопроводом, у який запускають внутрішньотрубний засіб. 5 UA 88091 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
