Система корекції біологічної рідини

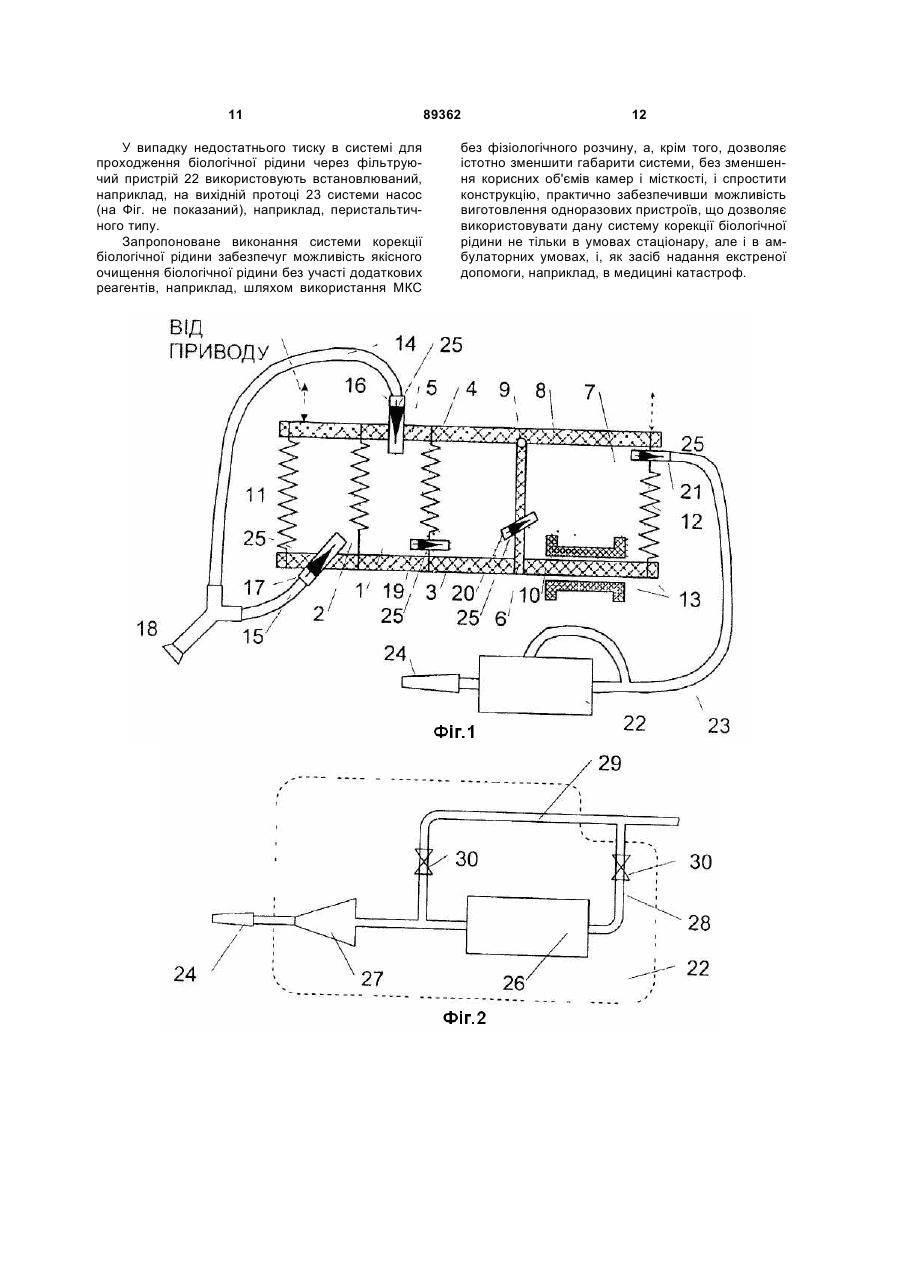

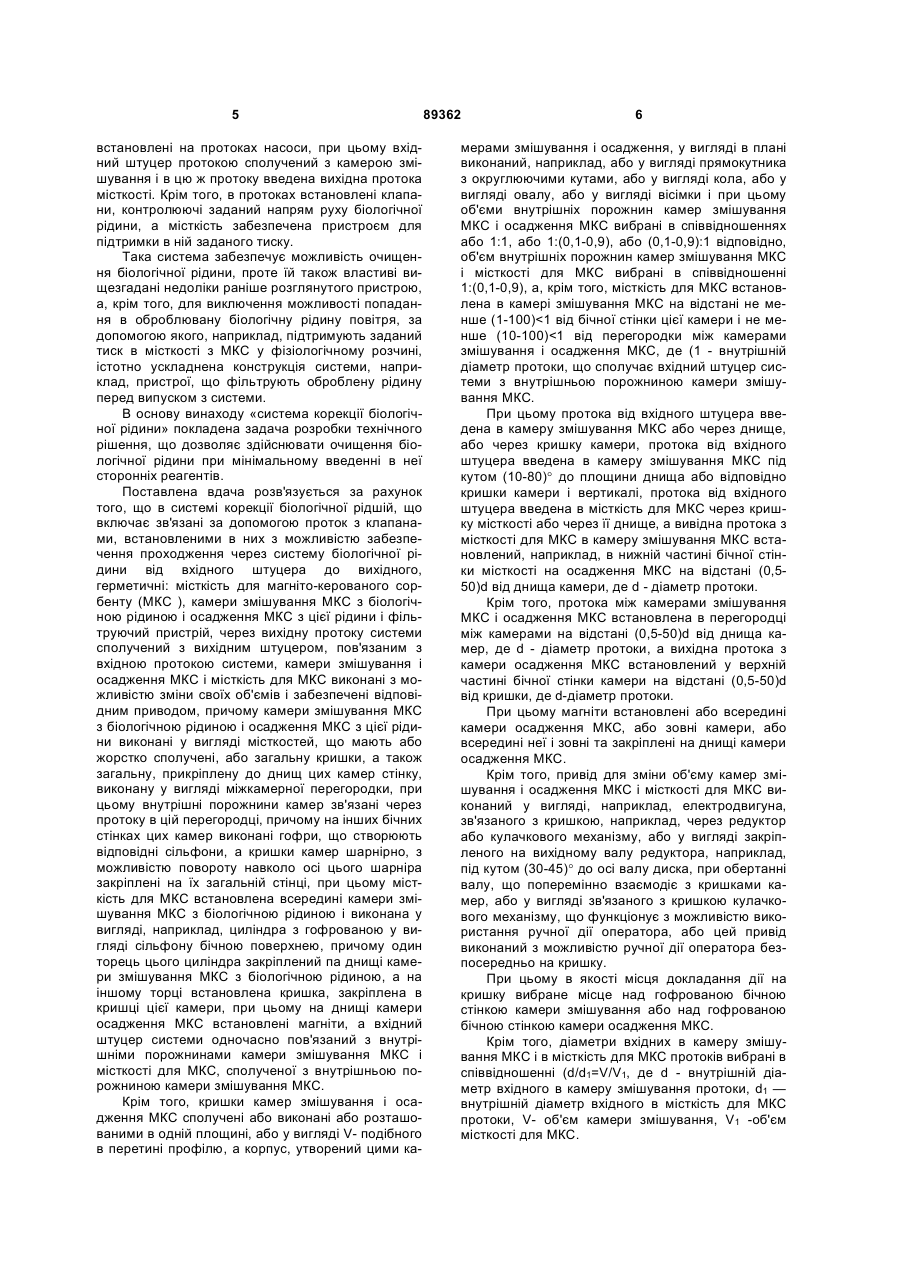

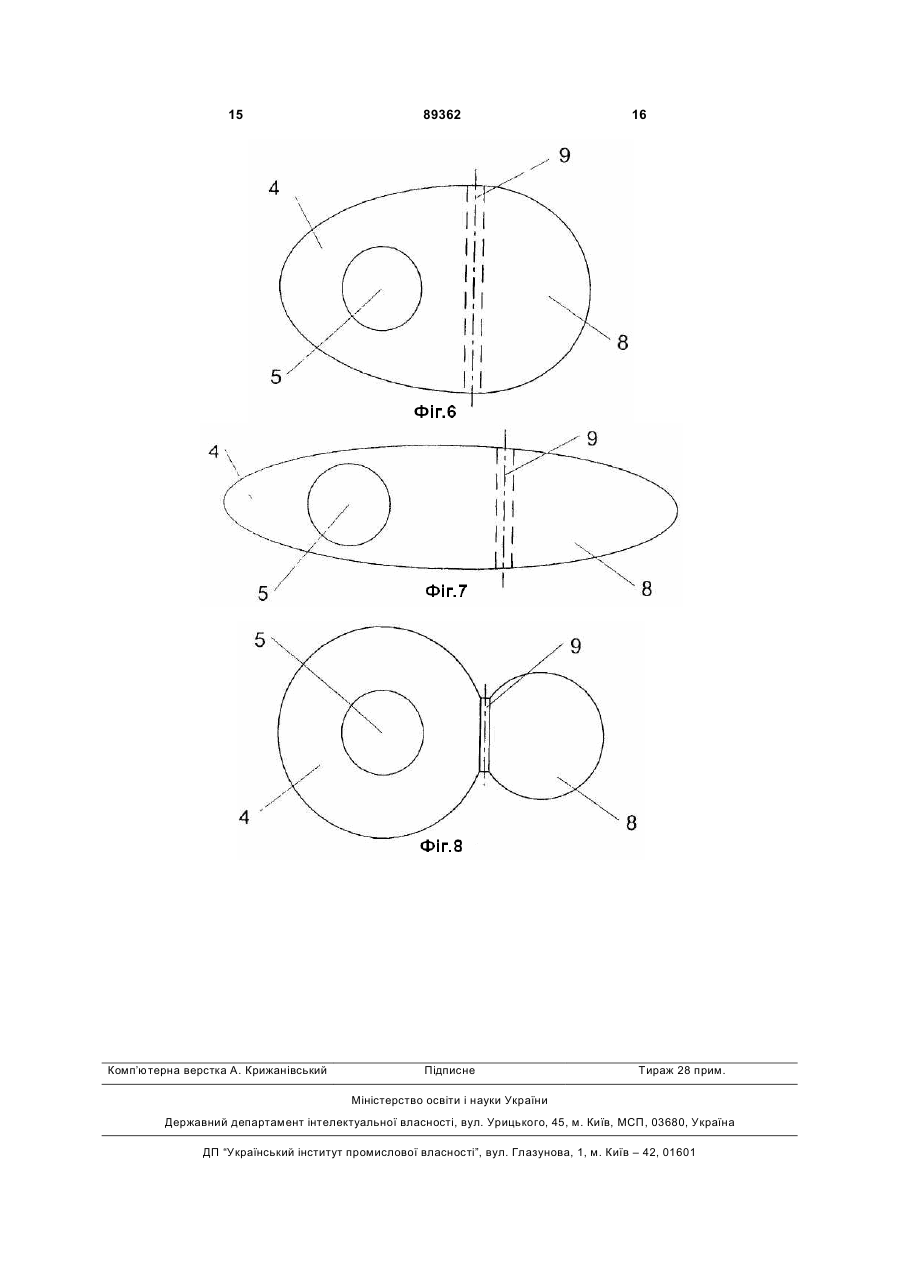

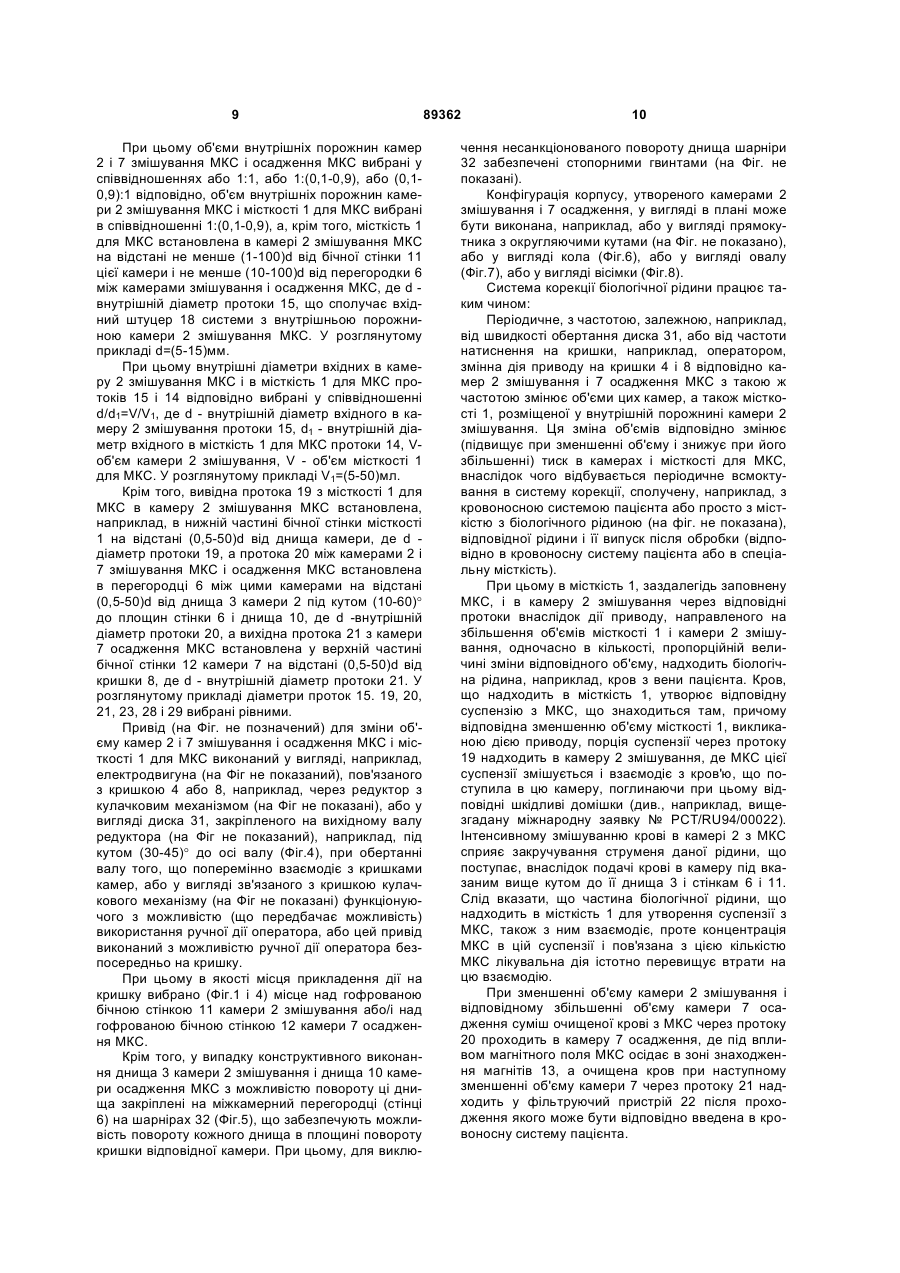

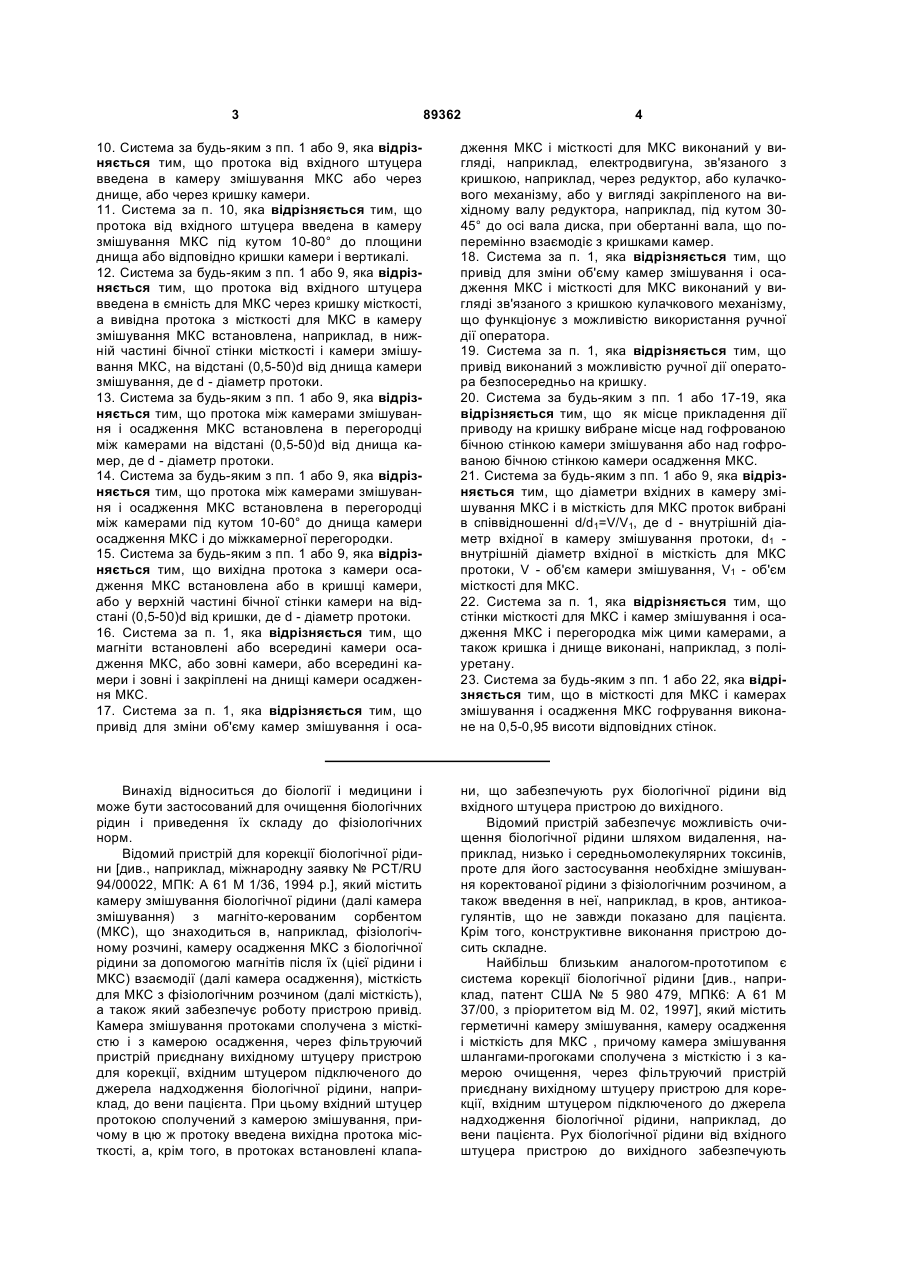

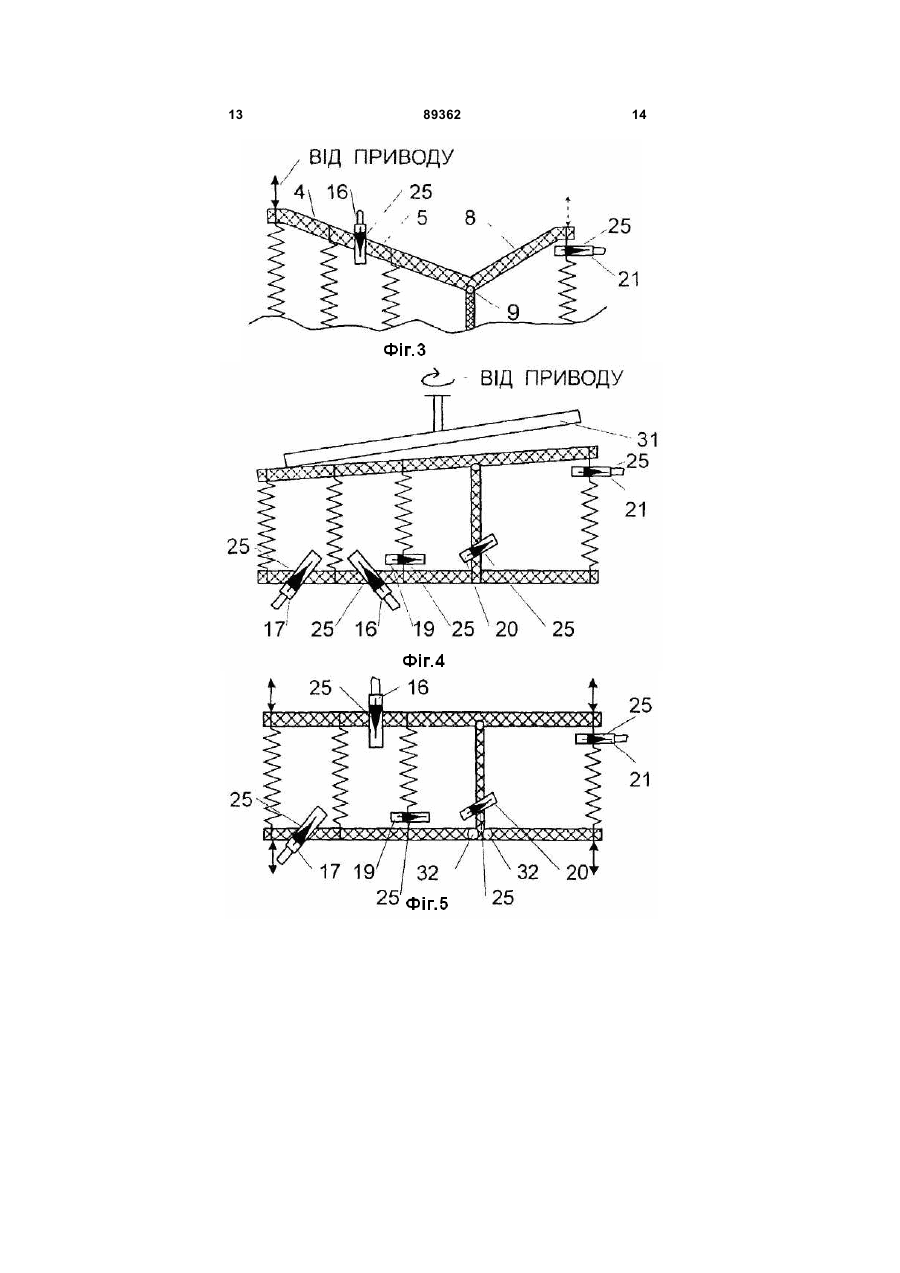

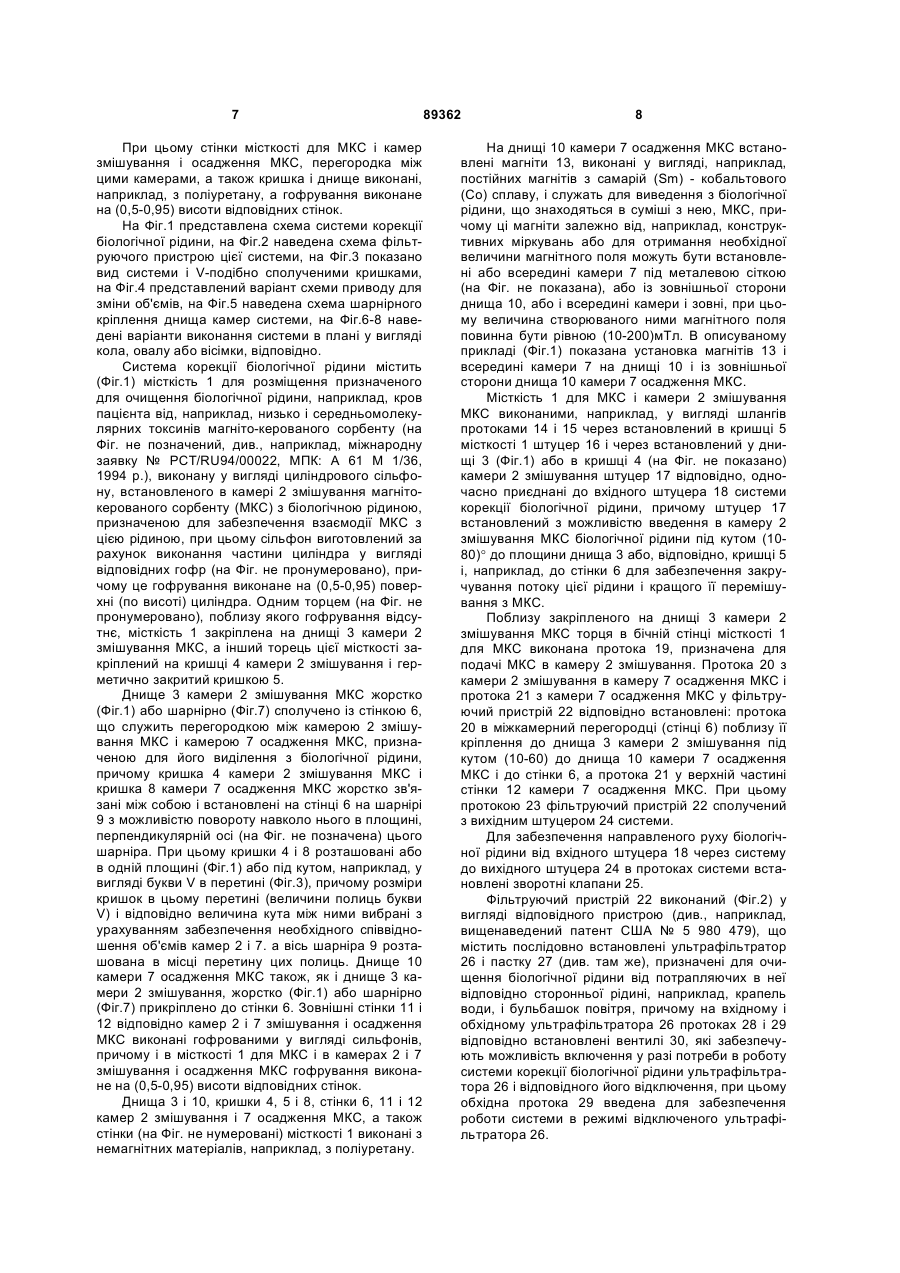

1. Система корекції біологічної рідини, що включає зв'язані за допомогою проток з клапанами, встановленими з можливістю забезпечення проходження через систему біологічної рідини від вхідного штуцера до вихідного, герметичні: місткість для магнітокерованого сорбенту (МКС), камери змішування МКС з біологічною рідиною і осадження МКС з цієї рідини і фільтруючий пристрій, сполучений з вихідною протокою камери осадження, і з вихідним штуцером системи, яка відрізняється тим, що камери змішування і осадження МКС і місткість для МКС виконані з можливістю зміни своїх об'ємів і забезпечені відповідним приводом, причому камери змішування МКС з біологічною рідиною і осадження МКС з цієї рідини виконані у вигляді місткостей, що мають або жорстко сполучені, або загальну кришки, а також загальну, прикріплену до днищ цих камер, стінку, виконану у вигляді міжкамерної перегородки, при цьому внутрішні порожнини цих камер зв'язані через протоку в цій перегородці, причому на інших бічних стінках цих камер виконані гофри, що створюють відповідні сильфони, а кришки камер шарнірно, з можливістю повороту навколо осі цього шарніра закріплені на їх загальній стінці, при цьому місткість для МКС встановлена всередині камери змішування МКС з біологічною рідиною і виконана у вигляді, наприклад, циліндра з гофрованою у вигляді сильфона бічною поверхнею, причому один торець цього циліндра закріплений на днищі камери змішування МКС з біологі 2 (19) 1 3 89362 4 10. Система за будь-яким з пп. 1 або 9, яка відрізняється тим, що протока від вхідного штуцера введена в камеру змішування МКС або через днище, або через кришку камери. 11. Система за п. 10, яка відрізняється тим, що протока від вхідного штуцера введена в камеру змішування МКС під кутом 10-80° до площини днища або відповідно кришки камери і вертикалі. 12. Система за будь-яким з пп. 1 або 9, яка відрізняється тим, що протока від вхідного штуцера введена в ємність для МКС через кришку місткості, а вивідна протока з місткості для МКС в камеру змішування МКС встановлена, наприклад, в нижній частині бічної стінки місткості і камери змішування МКС, на відстані (0,5-50)d від днища камери змішування, де d - діаметр протоки. 13. Система за будь-яким з пп. 1 або 9, яка відрізняється тим, що протока між камерами змішування і осадження МКС встановлена в перегородці між камерами на відстані (0,5-50)d від днища камер, де d - діаметр протоки. 14. Система за будь-яким з пп. 1 або 9, яка відрізняється тим, що протока між камерами змішування і осадження МКС встановлена в перегородці між камерами під кутом 10-60° до днища камери осадження МКС і до міжкамерної перегородки. 15. Система за будь-яким з пп. 1 або 9, яка відрізняється тим, що вихідна протока з камери осадження МКС встановлена або в кришці камери, або у верхній частині бічної стінки камери на відстані (0,5-50)d від кришки, де d - діаметр протоки. 16. Система за п. 1, яка відрізняється тим, що магніти встановлені або всередині камери осадження МКС, або зовні камери, або всередині камери і зовні і закріплені на днищі камери осадження МКС. 17. Система за п. 1, яка відрізняється тим, що привід для зміни об'єму камер змішування і оса дження МКС і місткості для МКС виконаний у вигляді, наприклад, електродвигуна, зв'язаного з кришкою, наприклад, через редуктор, або кулачкового механізму, або у вигляді закріпленого на вихідному валу редуктора, наприклад, під кутом 3045° до осі вала диска, при обертанні вала, що поперемінно взаємодіє з кришками камер. 18. Система за п. 1, яка відрізняється тим, що привід для зміни об'єму камер змішування і осадження МКС і місткості для МКС виконаний у вигляді зв'язаного з кришкою кулачкового механізму, що функціонує з можливістю використання ручної дії оператора. 19. Система за п. 1, яка відрізняється тим, що привід виконаний з можливістю ручної дії оператора безпосередньо на кришку. 20. Система за будь-яким з пп. 1 або 17-19, яка відрізняється тим, що як місце прикладення дії приводу на кришку вибране місце над гофрованою бічною стінкою камери змішування або над гофрованою бічною стінкою камери осадження МКС. 21. Система за будь-яким з пп. 1 або 9, яка відрізняється тим, що діаметри вхідних в камеру змішування МКС і в місткість для МКС проток вибрані в співвідношенні d/d1=V/V1, де d - внутрішній діаметр вхідної в камеру змішування протоки, d1 внутрішній діаметр вхідної в місткість для МКС протоки, V - об'єм камери змішування, V1 - об'єм місткості для МКС. 22. Система за п. 1, яка відрізняється тим, що стінки місткості для МКС і камер змішування і осадження МКС і перегородка між цими камерами, а також кришка і днище виконані, наприклад, з поліуретану. 23. Система за будь-яким з пп. 1 або 22, яка відрізняється тим, що в місткості для МКС і камерах змішування і осадження МКС гофрування виконане на 0,5-0,95 висоти відповідних стінок. Винахід відноситься до біології і медицини і може бути застосований для очищення біологічних рідин і приведення їх складу до фізіологічних норм. Відомий пристрій для корекції біологічної рідини [див., наприклад, міжнародну заявку № PCT/RU 94/00022, МПК: А 61 М 1/36, 1994 p.], який містить камеру змішування біологічної рідини (далі камера змішування) з магніто-керованим сорбентом (МКС), що знаходиться в, наприклад, фізіологічному розчині, камеру осадження МКС з біологічної рідини за допомогою магнітів після їх (цієї рідини і МКС) взаємодії (далі камера осадження), місткість для МКС з фізіологічним розчином (далі місткість), а також який забезпечує роботу пристрою привід. Камера змішування протоками сполучена з місткістю і з камерою осадження, через фільтруючий пристрій приєднану вихідному штуцеру пристрою для корекції, вхідним штуцером підключеного до джерела надходження біологічної рідини, наприклад, до вени пацієнта. При цьому вхідний штуцер протокою сполучений з камерою змішування, причому в цю ж протоку введена вихідна протока місткості, а, крім того, в протоках встановлені клапа ни, що забезпечують рух біологічної рідини від вхідного штуцера пристрою до вихідного. Відомий пристрій забезпечує можливість очищення біологічної рідини шляхом видалення, наприклад, низько і середньомолекулярних токсинів, проте для його застосування необхідне змішування коректованої рідини з фізіологічним розчином, а також введення в неї, наприклад, в кров, антикоагулянтів, що не завжди показано для пацієнта. Крім того, конструктивне виконання пристрою досить складне. Найбільш близьким аналогом-прототипом є система корекції біологічної рідини [див., наприклад, патент США № 5 980 479, МПК6: А 61 М 37/00, з пріоритетом від М. 02, 1997], який містить герметичні камеру змішування, камеру осадження і місткість для МКС , причому камера змішування шлангами-прогоками сполучена з місткістю і з камерою очищення, через фільтруючий пристрій приєднану вихідному штуцеру пристрою для корекції, вхідним штуцером підключеного до джерела надходження біологічної рідини, наприклад, до вени пацієнта. Рух біологічної рідини від вхідного штуцера пристрою до вихідного забезпечують 5 встановлені на протоках насоси, при цьому вхідний штуцер протокою сполучений з камерою змішування і в цю ж протоку введена вихідна протока місткості. Крім того, в протоках встановлені клапани, контролюючі заданий напрям руху біологічної рідини, а місткість забезпечена пристроєм для підтримки в ній заданого тиску. Така система забезпечує можливість очищення біологічної рідини, проте їй також властиві вищезгадані недоліки раніше розглянутого пристрою, а, крім того, для виключення можливості попадання в оброблювану біологічну рідину повітря, за допомогою якого, наприклад, підтримують заданий тиск в місткості з МКС у фізіологічному розчині, істотно ускладнена конструкція системи, наприклад, пристрої, що фільтрують оброблену рідину перед випуском з системи. В основу винаходу «система корекції біологічної рідини» покладена задача розробки технічного рішення, що дозволяє здійснювати очищення біологічної рідини при мінімальному введенні в неї сторонніх реагентів. Поставлена вдача розв'язується за рахунок того, що в системі корекції біологічної рідшій, що включає зв'язані за допомогою проток з клапанами, встановленими в них з можливістю забезпечення проходження через систему біологічної рідини від вхідного штуцера до вихідного, герметичні: місткість для магніто-керованого сорбенту (МКС ), камери змішування МКС з біологічною рідиною і осадження МКС з цієї рідини і фільтруючий пристрій, через вихідну протоку системи сполучений з вихідним штуцером, пов'язаним з вхідною протокою системи, камери змішування і осадження МКС і місткість для МКС виконані з можливістю зміни своїх об'ємів і забезпечені відповідним приводом, причому камери змішування МКС з біологічною рідиною і осадження МКС з цієї рідини виконані у вигляді місткостей, що мають або жорстко сполучені, або загальну кришки, а також загальну, прикріплену до днищ цих камер стінку, виконану у вигляді міжкамерної перегородки, при цьому внутрішні порожнини камер зв'язані через протоку в цій перегородці, причому на інших бічних стінках цих камер виконані гофри, що створюють відповідні сільфони, а кришки камер шарнірно, з можливістю повороту навколо осі цього шарніра закріплені на їх загальній стінці, при цьому місткість для МКС встановлена всередині камери змішування МКС з біологічною рідиною і виконана у вигляді, наприклад, циліндра з гофрованою у вигляді сільфону бічною поверхнею, причому один торець цього циліндра закріплений па днищі камери змішування МКС з біологічною рідиною, а на іншому торці встановлена кришка, закріплена в кришці цієї камери, при цьому на днищі камери осадження МКС встановлені магніти, а вхідний штуцер системи одночасно пов'язаний з внутрішніми порожнинами камери змішування МКС і місткості для МКС, сполученої з внутрішньою порожниною камери змішування МКС. Крім того, кришки камер змішування і осадження МКС сполучені або виконані або розташованими в одній площині, або у вигляді V- подібного в перетині профілю, а корпус, утворений цими ка 89362 6 мерами змішування і осадження, у вигляді в плані виконаний, наприклад, або у вигляді прямокутника з округлюючими кутами, або у вигляді кола, або у вигляді овалу, або у вигляді вісімки і при цьому об'єми внутрішніх порожнин камер змішування МКС і осадження МКС вибрані в співвідношеннях або 1:1, або 1:(0,1-0,9), або (0,1-0,9):1 відповідно, об'єм внутрішніх порожнин камер змішування МКС і місткості для МКС вибрані в співвідношенні 1:(0,1-0,9), а, крім того, місткість для МКС встановлена в камері змішування МКС на відстані не менше (1-100)
