Повітряний регенератор тепла

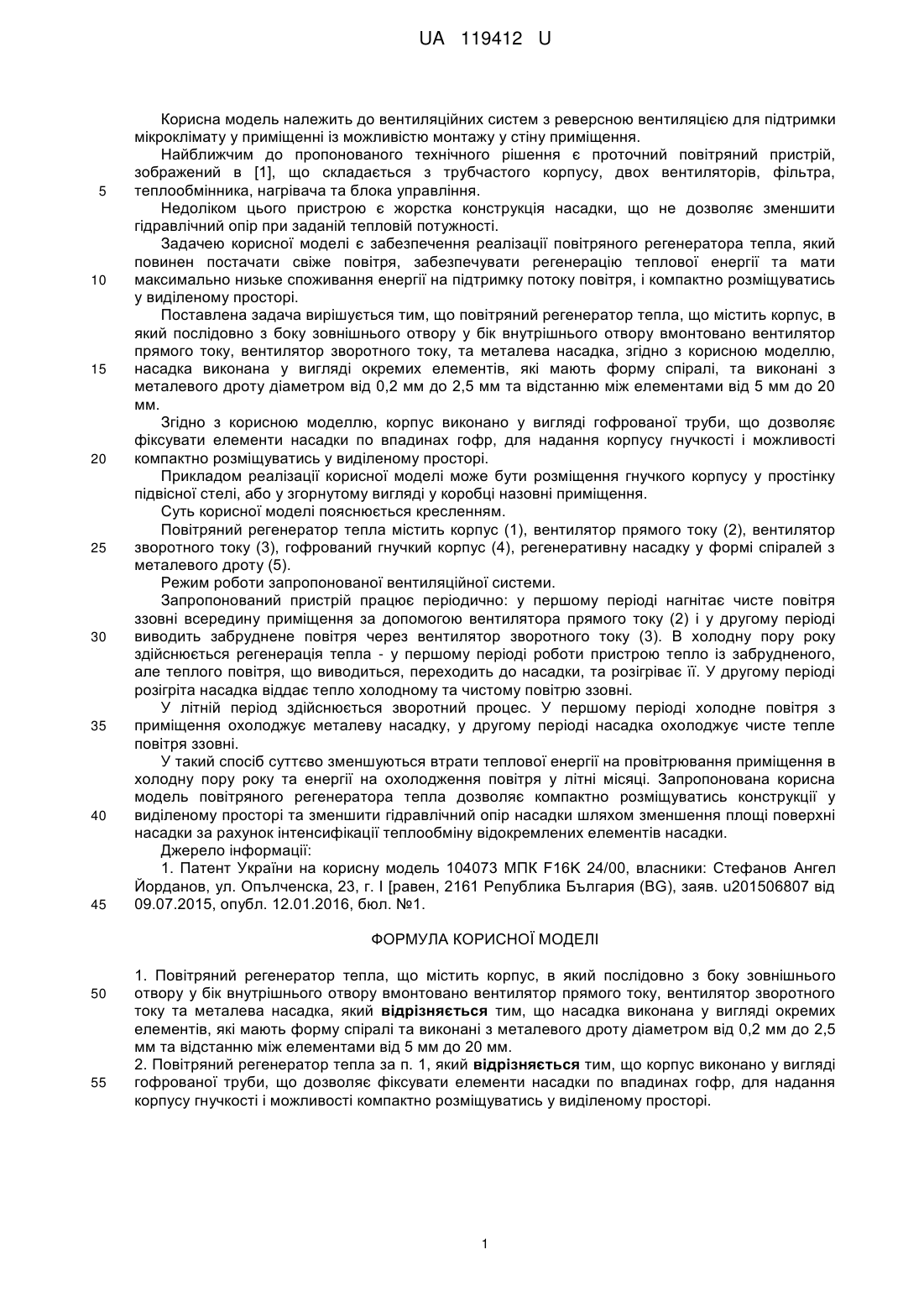

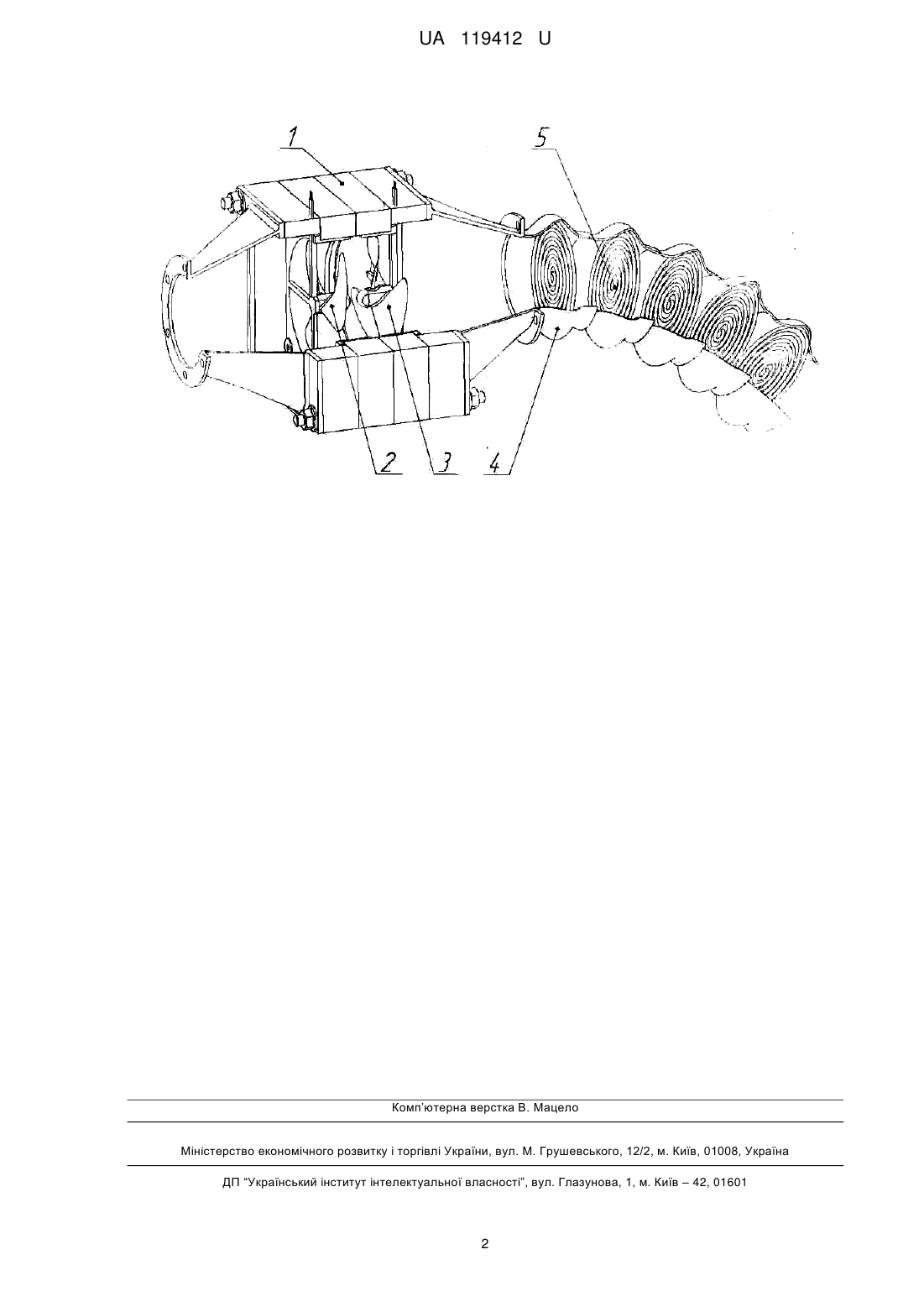

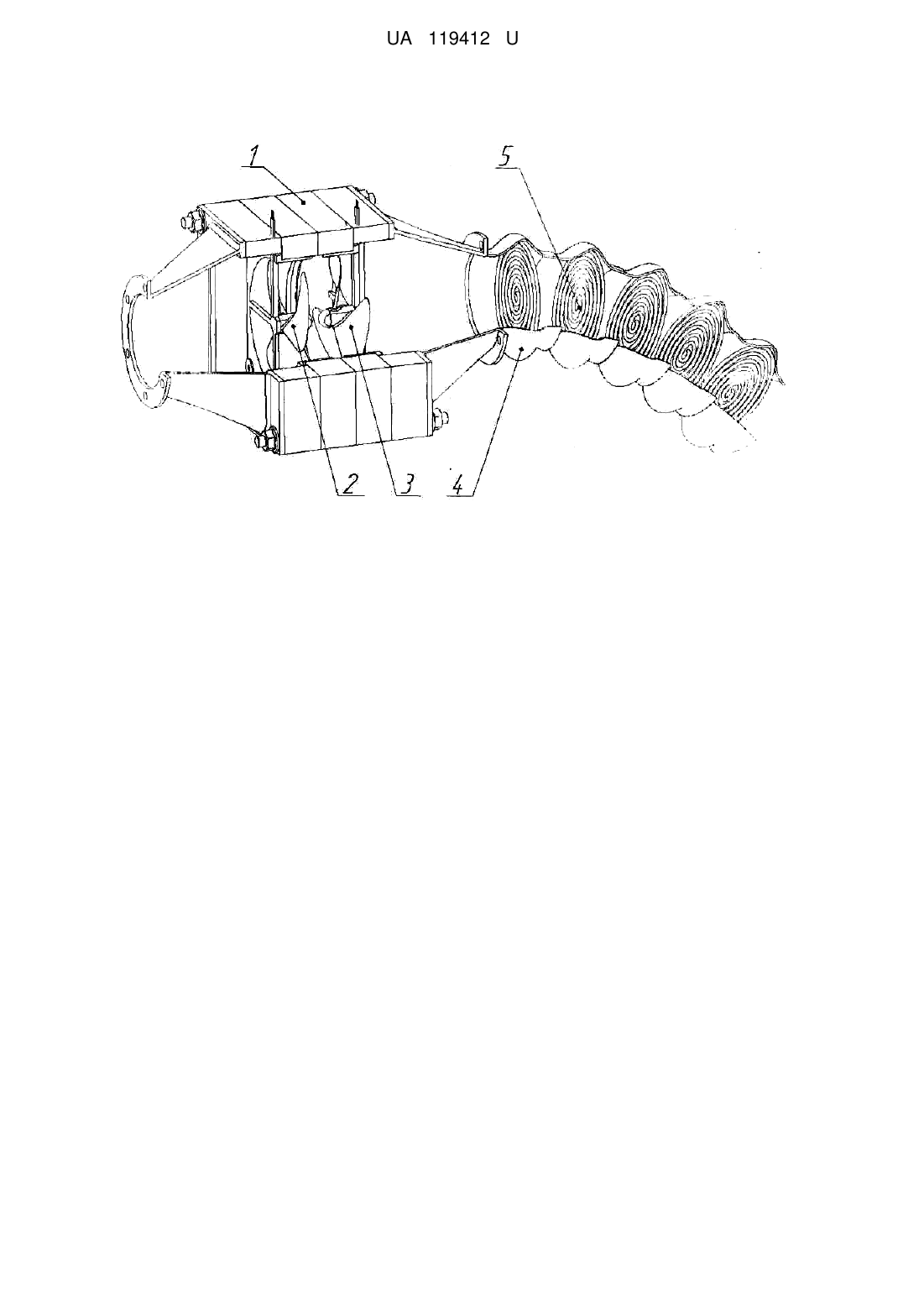

Реферат: Повітряний регенератор тепла, що містить корпус, в який послідовно з боку зовнішнього отвору у бік внутрішнього отвору вмонтовано вентилятор прямого току, вентилятор зворотного току та металева насадка. Насадка виконана у вигляді окремих елементів, які мають форму спіралі та виконані з металевого дроту діаметром від 0,2 мм до 2,5 мм та відстанню між елементами від 5 мм до 20 мм. UA 119412 U (54) ПОВІТРЯНИЙ РЕГЕНЕРАТОР ТЕПЛА UA 119412 U UA 119412 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до вентиляційних систем з реверсною вентиляцією для підтримки мікроклімату у приміщенні із можливістю монтажу у стіну приміщення. Найближчим до пропонованого технічного рішення є проточний повітряний пристрій, зображений в [1], що складається з трубчастого корпусу, двох вентиляторів, фільтра, теплообмінника, нагрівача та блока управління. Недоліком цього пристрою є жорстка конструкція насадки, що не дозволяє зменшити гідравлічний опір при заданій тепловій потужності. Задачею корисної моделі є забезпечення реалізації повітряного регенератора тепла, який повинен постачати свіже повітря, забезпечувати регенерацію теплової енергії та мати максимально низьке споживання енергії на підтримку потоку повітря, і компактно розміщуватись у виділеному просторі. Поставлена задача вирішується тим, що повітряний регенератор тепла, що містить корпус, в який послідовно з боку зовнішнього отвору у бік внутрішнього отвору вмонтовано вентилятор прямого току, вентилятор зворотного току, та металева насадка, згідно з корисною моделлю, насадка виконана у вигляді окремих елементів, які мають форму спіралі, та виконані з металевого дроту діаметром від 0,2 мм до 2,5 мм та відстанню між елементами від 5 мм до 20 мм. Згідно з корисною моделлю, корпус виконано у вигляді гофрованої труби, що дозволяє фіксувати елементи насадки по впадинах гофр, для надання корпусу гнучкості і можливості компактно розміщуватись у виділеному просторі. Прикладом реалізації корисної моделі може бути розміщення гнучкого корпусу у простінку підвісної стелі, або у згорнутому вигляді у коробці назовні приміщення. Суть корисної моделі пояснюється кресленням. Повітряний регенератор тепла містить корпус (1), вентилятор прямого току (2), вентилятор зворотного току (3), гофрований гнучкий корпус (4), регенеративну насадку у формі спіралей з металевого дроту (5). Режим роботи запропонованої вентиляційної системи. Запропонований пристрій працює періодично: у першому періоді нагнітає чисте повітря ззовні всередину приміщення за допомогою вентилятора прямого току (2) і у другому періоді виводить забруднене повітря через вентилятор зворотного току (3). В холодну пору року здійснюється регенерація тепла - у першому періоді роботи пристрою тепло із забрудненого, але теплого повітря, що виводиться, переходить до насадки, та розігріває її. У другому періоді розігріта насадка віддає тепло холодному та чистому повітрю ззовні. У літній період здійснюється зворотний процес. У першому періоді холодне повітря з приміщення охолоджує металеву насадку, у другому періоді насадка охолоджує чисте тепле повітря ззовні. У такий спосіб суттєво зменшуються втрати теплової енергії на провітрювання приміщення в холодну пору року та енергії на охолодження повітря у літні місяці. Запропонована корисна модель повітряного регенератора тепла дозволяє компактно розміщуватись конструкції у виділеному просторі та зменшити гідравлічний опір насадки шляхом зменшення площі поверхні насадки за рахунок інтенсифікації теплообміну відокремлених елементів насадки. Джерело інформації: 1. Патент України на корисну модель 104073 МПК F16K 24/00, власники: Стефанов Ангел Йорданов, ул. Опълченска, 23, г. I [равен, 2161 Република България (BG), заяв. u201506807 від 09.07.2015, опубл. 12.01.2016, бюл. №1. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Повітряний регенератор тепла, що містить корпус, в який послідовно з боку зовнішнього отвору у бік внутрішнього отвору вмонтовано вентилятор прямого току, вентилятор зворотного току та металева насадка, який відрізняється тим, що насадка виконана у вигляді окремих елементів, які мають форму спіралі та виконані з металевого дроту діаметром від 0,2 мм до 2,5 мм та відстанню між елементами від 5 мм до 20 мм. 2. Повітряний регенератор тепла за п. 1, який відрізняється тим, що корпус виконано у вигляді гофрованої труби, що дозволяє фіксувати елементи насадки по впадинах гофр, для надання корпусу гнучкості і можливості компактно розміщуватись у виділеному просторі. 1 UA 119412 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
