Оптоелектронний пристрій порівняння чисел

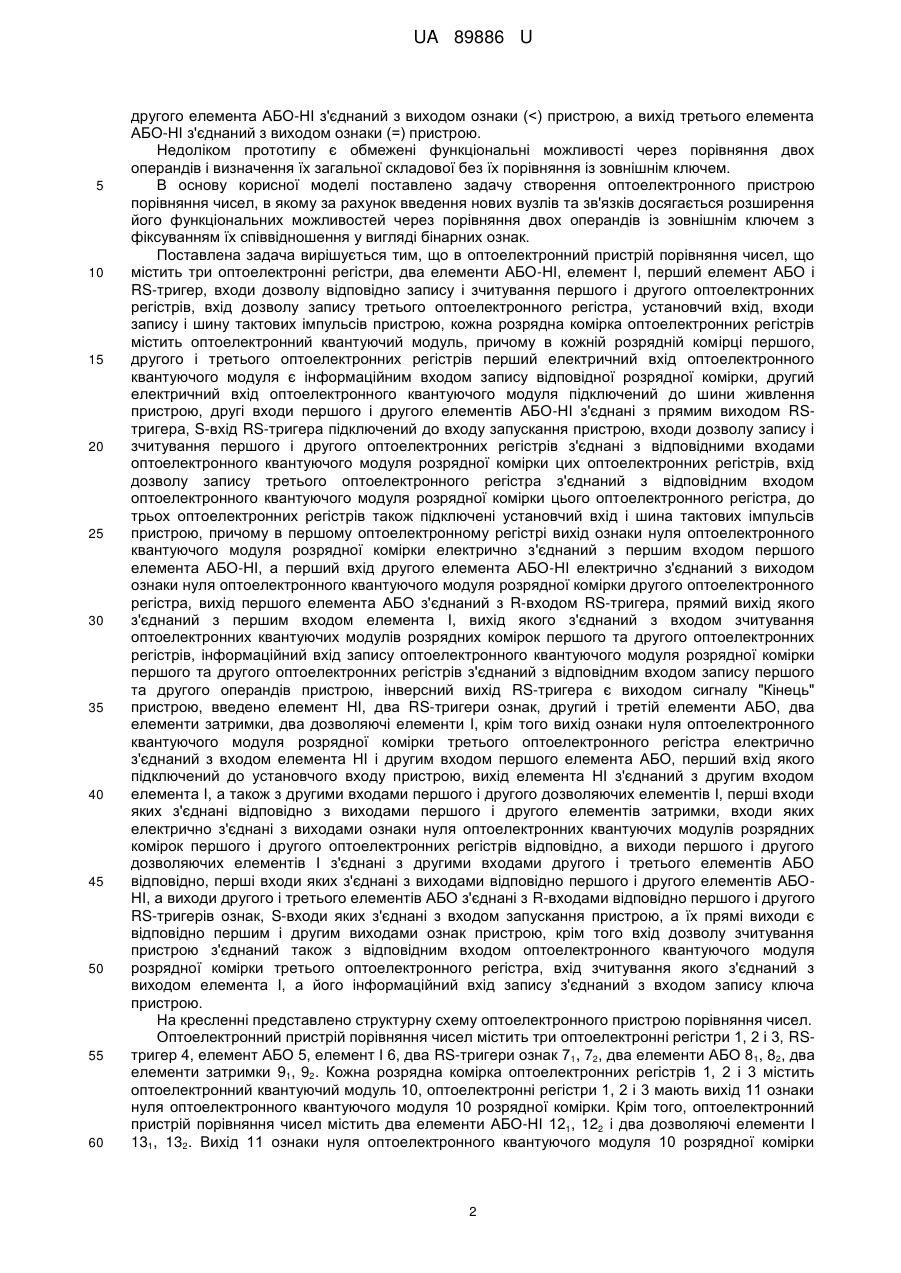

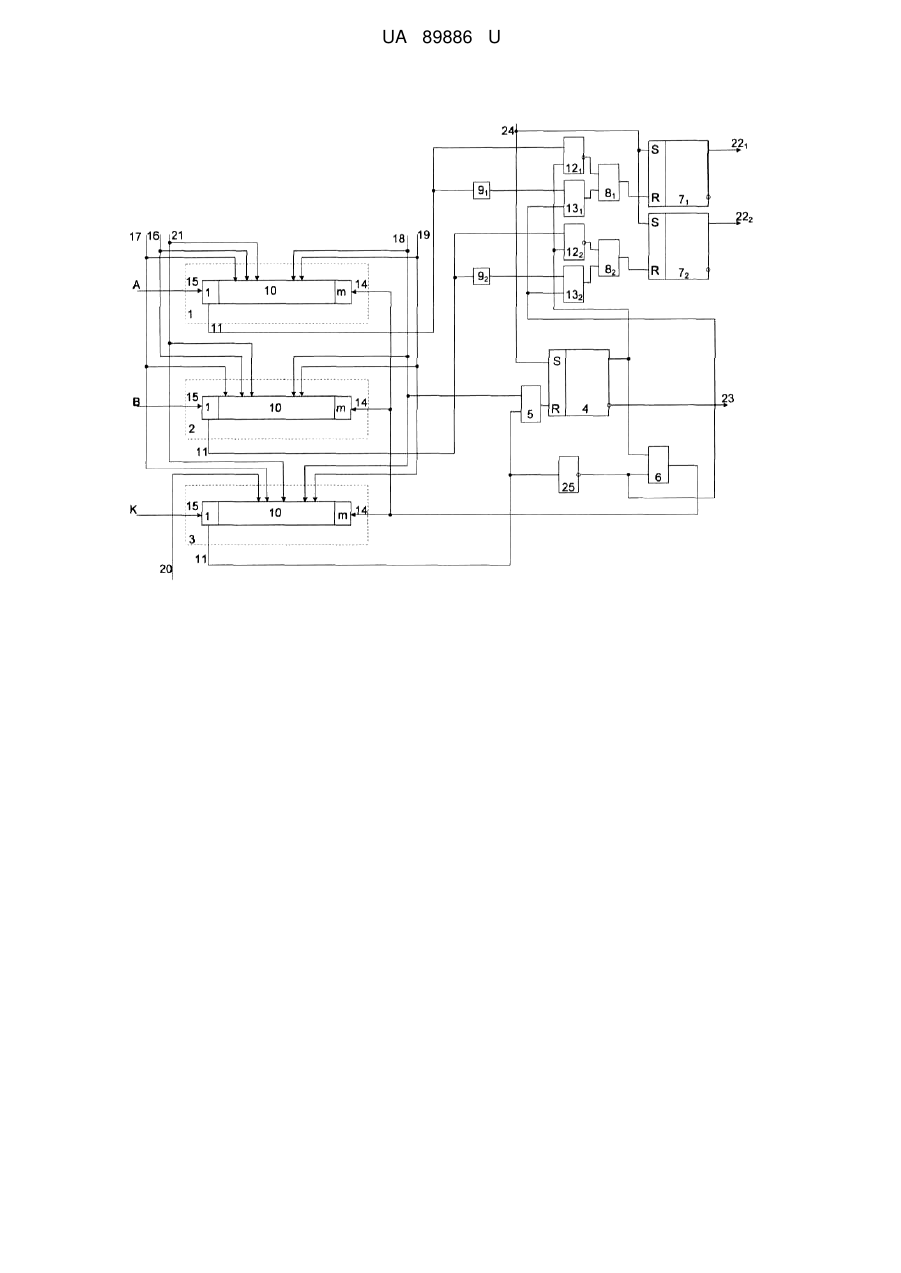

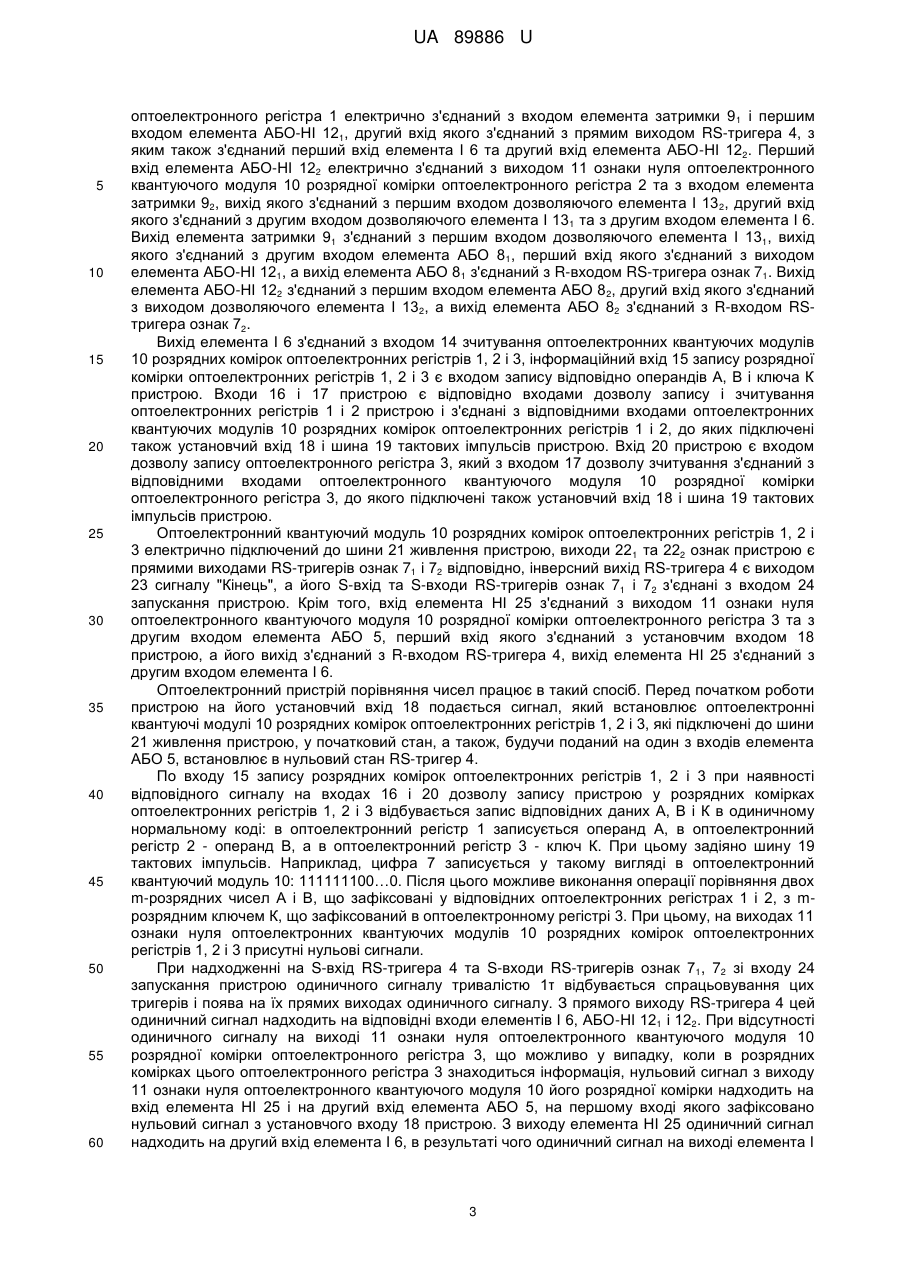

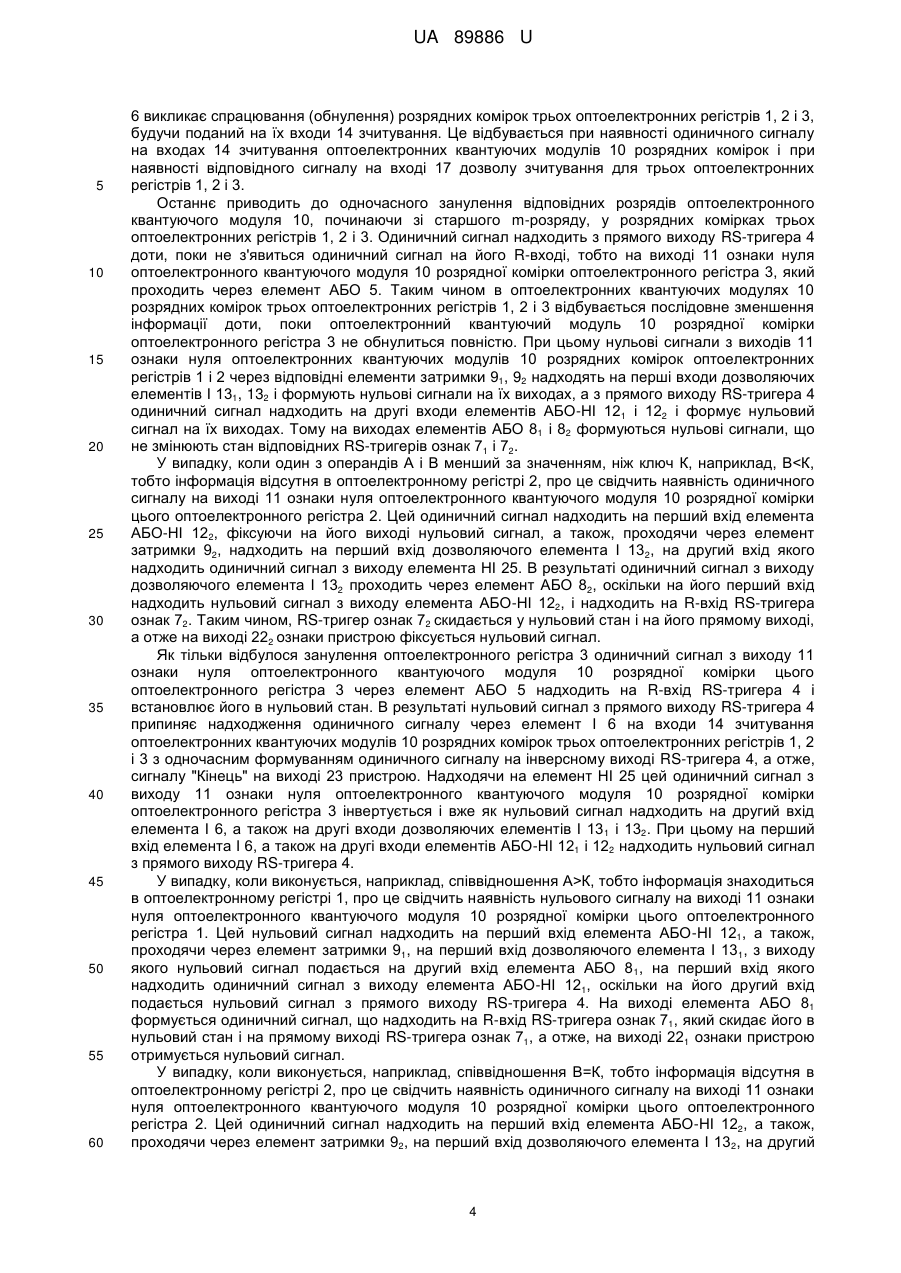

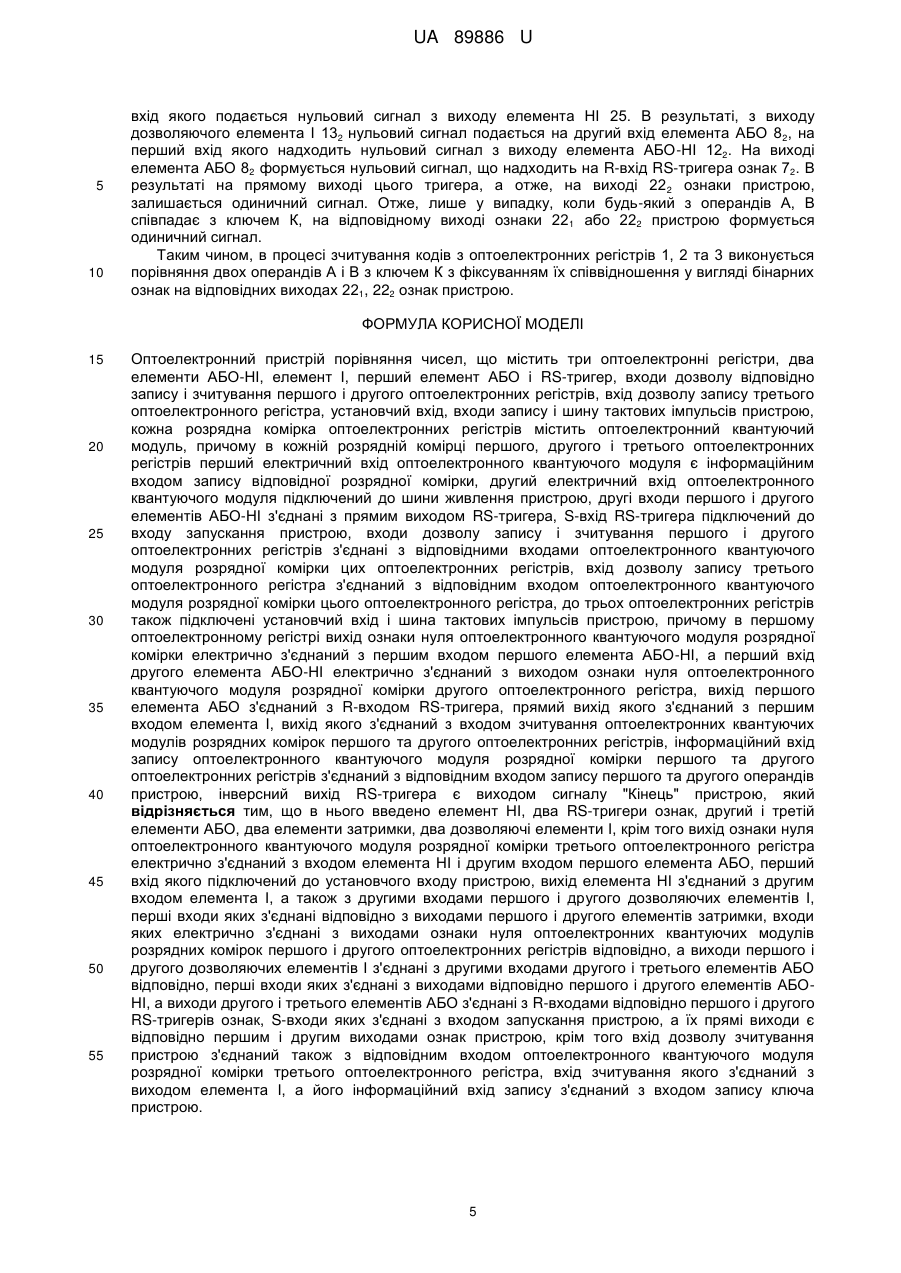

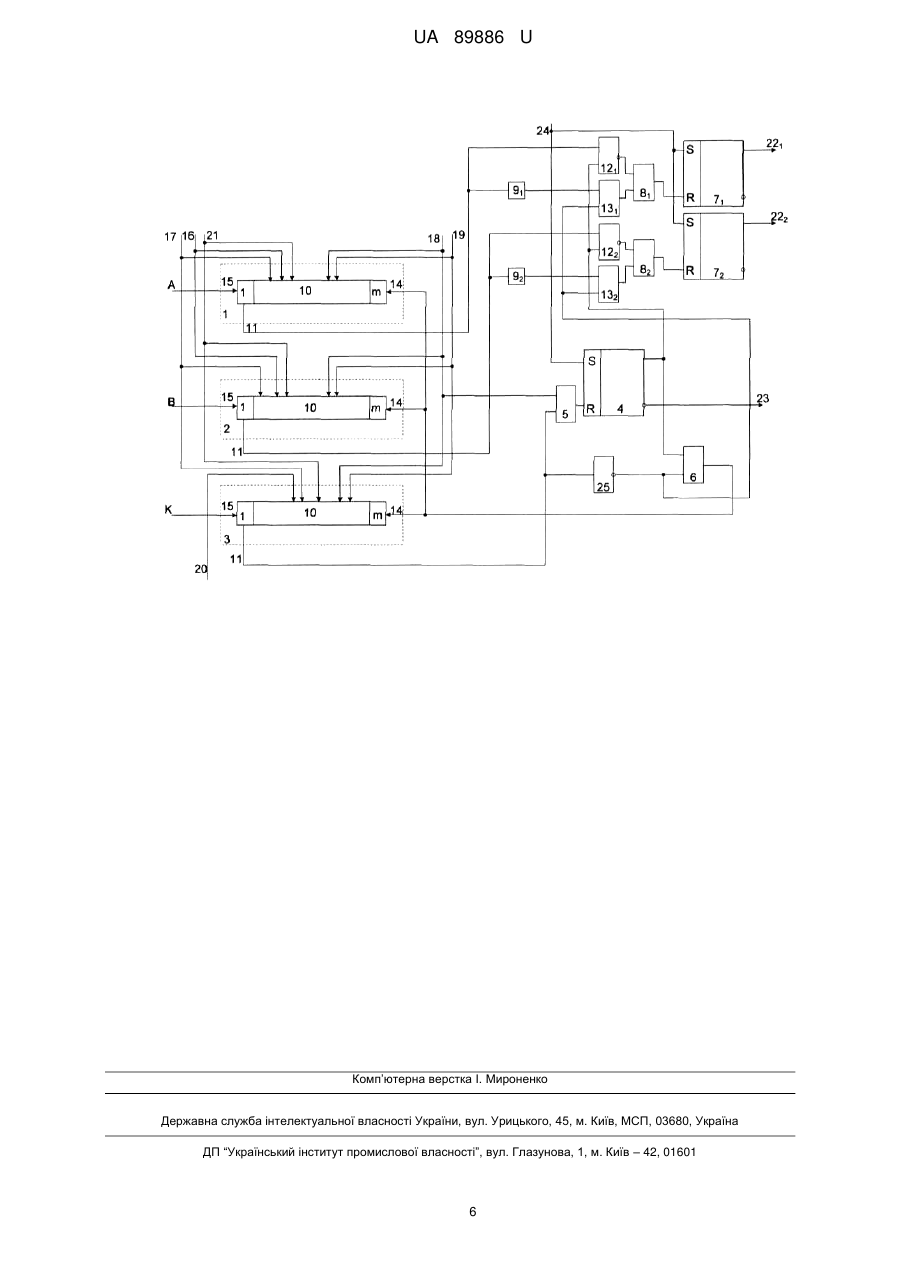

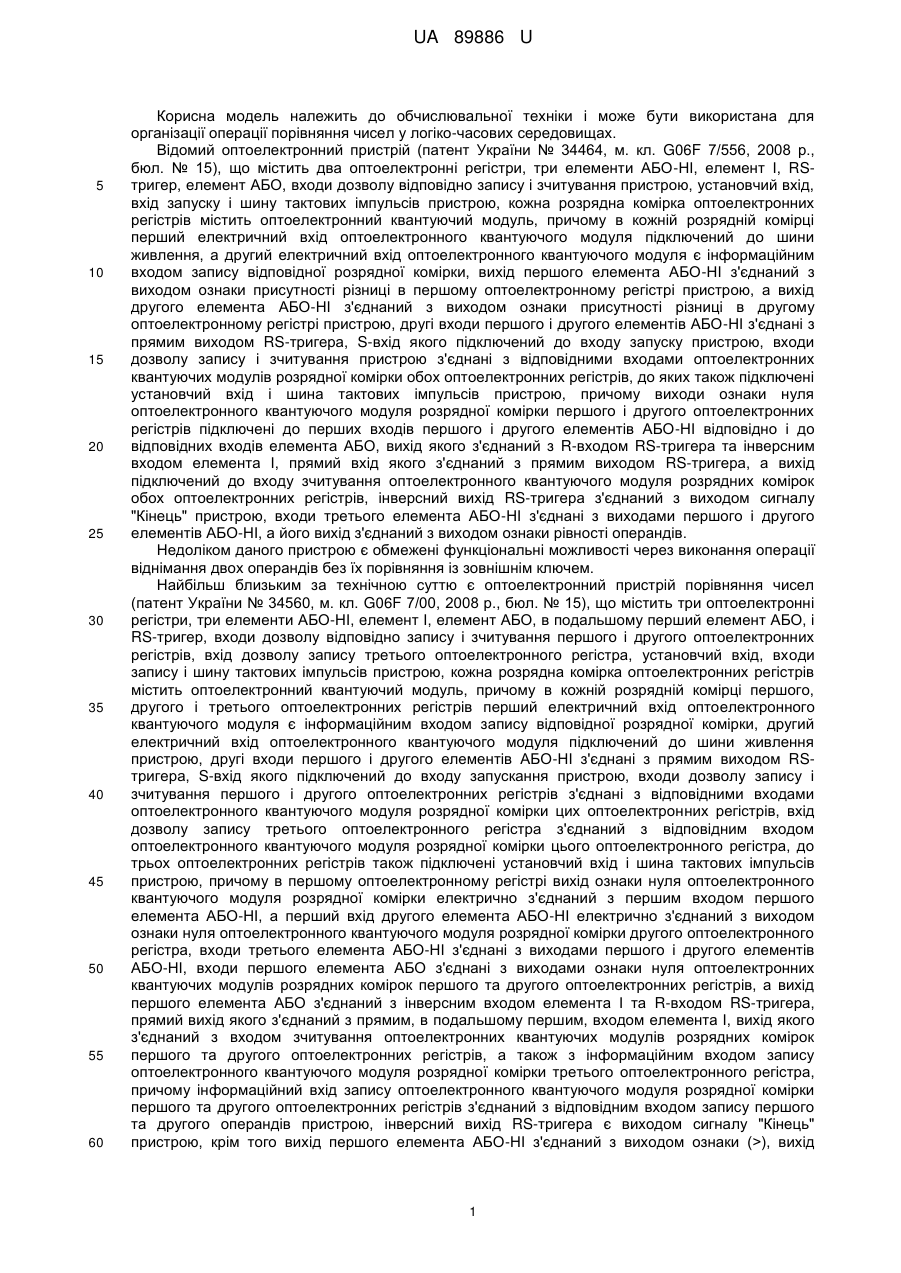

Реферат: UA 89886 U UA 89886 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обчислювальної техніки і може бути використана для організації операції порівняння чисел у логіко-часових середовищах. Відомий оптоелектронний пристрій (патент України № 34464, м. кл. G06F 7/556, 2008 р., бюл. № 15), що містить два оптоелектронні регістри, три елементи АБО-НІ, елемент І, RSтригер, елемент АБО, входи дозволу відповідно запису і зчитування пристрою, установчий вхід, вхід запуску і шину тактових імпульсів пристрою, кожна розрядна комірка оптоелектронних регістрів містить оптоелектронний квантуючий модуль, причому в кожній розрядній комірці перший електричний вхід оптоелектронного квантуючого модуля підключений до шини живлення, а другий електричний вхід оптоелектронного квантуючого модуля є інформаційним входом запису відповідної розрядної комірки, вихід першого елемента АБО-НІ з'єднаний з виходом ознаки присутності різниці в першому оптоелектронному регістрі пристрою, а вихід другого елемента АБО-НІ з'єднаний з виходом ознаки присутності різниці в другому оптоелектронному регістрі пристрою, другі входи першого і другого елементів АБО-НІ з'єднані з прямим виходом RS-тригера, S-вхід якого підключений до входу запуску пристрою, входи дозволу запису і зчитування пристрою з'єднані з відповідними входами оптоелектронних квантуючих модулів розрядної комірки обох оптоелектронних регістрів, до яких також підключені установчий вхід і шина тактових імпульсів пристрою, причому виходи ознаки нуля оптоелектронного квантуючого модуля розрядної комірки першого і другого оптоелектронних регістрів підключені до перших входів першого і другого елементів АБО-НІ відповідно і до відповідних входів елемента АБО, вихід якого з'єднаний з R-входом RS-тригера та інверсним входом елемента І, прямий вхід якого з'єднаний з прямим виходом RS-тригера, а вихід підключений до входу зчитування оптоелектронного квантуючого модуля розрядних комірок обох оптоелектронних регістрів, інверсний вихід RS-тригера з'єднаний з виходом сигналу "Кінець" пристрою, входи третього елемента АБО-НІ з'єднані з виходами першого і другого елементів АБО-НІ, а його вихід з'єднаний з виходом ознаки рівності операндів. Недоліком даного пристрою є обмежені функціональні можливості через виконання операції віднімання двох операндів без їх порівняння із зовнішнім ключем. Найбільш близьким за технічною суттю є оптоелектронний пристрій порівняння чисел (патент України № 34560, м. кл. G06F 7/00, 2008 р., бюл. № 15), що містить три оптоелектронні регістри, три елементи АБО-НІ, елемент І, елемент АБО, в подальшому перший елемент АБО, і RS-тригер, входи дозволу відповідно запису і зчитування першого і другого оптоелектронних регістрів, вхід дозволу запису третього оптоелектронного регістра, установчий вхід, входи запису і шину тактових імпульсів пристрою, кожна розрядна комірка оптоелектронних регістрів містить оптоелектронний квантуючий модуль, причому в кожній розрядній комірці першого, другого і третього оптоелектронних регістрів перший електричний вхід оптоелектронного квантуючого модуля є інформаційним входом запису відповідної розрядної комірки, другий електричний вхід оптоелектронного квантуючого модуля підключений до шини живлення пристрою, другі входи першого і другого елементів АБО-НІ з'єднані з прямим виходом RSтригера, S-вхід якого підключений до входу запускання пристрою, входи дозволу запису і зчитування першого і другого оптоелектронних регістрів з'єднані з відповідними входами оптоелектронного квантуючого модуля розрядної комірки цих оптоелектронних регістрів, вхід дозволу запису третього оптоелектронного регістра з'єднаний з відповідним входом оптоелектронного квантуючого модуля розрядної комірки цього оптоелектронного регістра, до трьох оптоелектронних регістрів також підключені установчий вхід і шина тактових імпульсів пристрою, причому в першому оптоелектронному регістрі вихід ознаки нуля оптоелектронного квантуючого модуля розрядної комірки електрично з'єднаний з першим входом першого елемента АБО-НІ, а перший вхід другого елемента АБО-НІ електрично з'єднаний з виходом ознаки нуля оптоелектронного квантуючого модуля розрядної комірки другого оптоелектронного регістра, входи третього елемента АБО-НІ з'єднані з виходами першого і другого елементів АБО-НІ, входи першого елемента АБО з'єднані з виходами ознаки нуля оптоелектронних квантуючих модулів розрядних комірок першого та другого оптоелектронних регістрів, а вихід першого елемента АБО з'єднаний з інверсним входом елемента І та R-входом RS-тригера, прямий вихід якого з'єднаний з прямим, в подальшому першим, входом елемента І, вихід якого з'єднаний з входом зчитування оптоелектронних квантуючих модулів розрядних комірок першого та другого оптоелектронних регістрів, а також з інформаційним входом запису оптоелектронного квантуючого модуля розрядної комірки третього оптоелектронного регістра, причому інформаційний вхід запису оптоелектронного квантуючого модуля розрядної комірки першого та другого оптоелектронних регістрів з'єднаний з відповідним входом запису першого та другого операндів пристрою, інверсний вихід RS-тригера є виходом сигналу "Кінець" пристрою, крім того вихід першого елемента АБО-НІ з'єднаний з виходом ознаки (>), вихід 1 UA 89886 U 5 10 15 20 25 30 35 40 45 50 55 60 другого елемента АБО-НІ з'єднаний з виходом ознаки (
