Скребок для ланкових ланцюгів скребкових конвеєрів і стопорний елемент для скребка

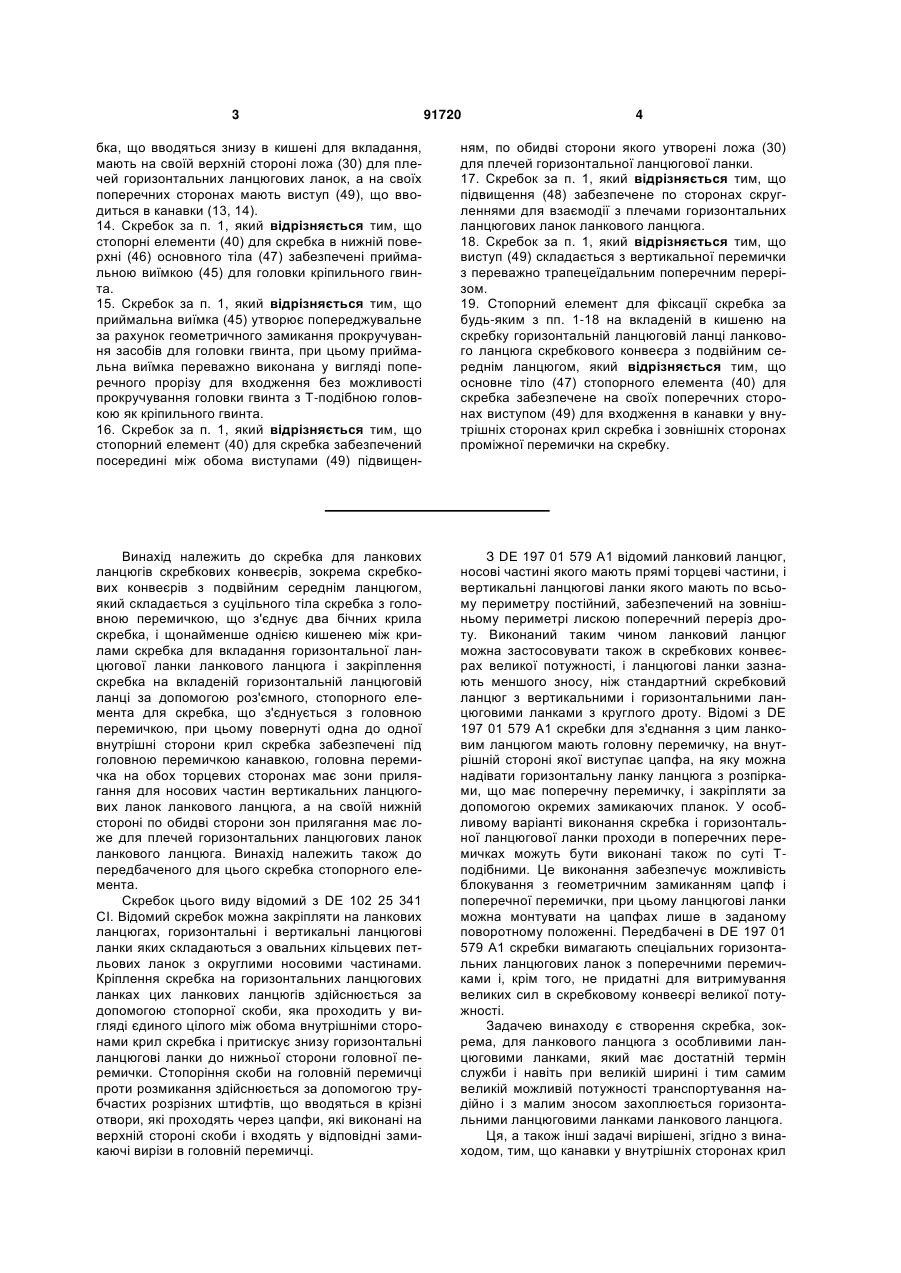

1. Скребок для ланкових ланцюгів ланцюгових скребкових конвеєрів, зокрема скребкових конвеєрів з подвійним середнім ланцюгом, який складається з суцільного тіла скребка з головною перемичкою, що з'єднує два бічних крила скребка, і щонайменше однією кишенею між крилами скребка для вкладання горизонтальної ланцюгової ланки ланкового ланцюга і фіксації скребка на вкладеній горизонтальній ланцюговій ланці за допомогою рознімного стопорного елемента для скребка, що з'єднується з головною перемичкою, при цьому повернуті одна до одної внутрішні сторони крил скребка забезпечені під головною перемичкою канавкою, головна перемичка на обох торцевих сторонах має зони прилягання для носових частин вертикальних ланцюгових ланок ланкового ланцюга, а на своїй нижній стороні по обидві сторони зон прилягання має ложе для плечей горизонтальних ланцюгових ланок, який відрізняється тим, що канавки (13) у внутрішніх сторонах (11) проходять по висоті лож (15) для плечей до головної перемички (2) і утворюють гнізда для захоплювальних виступів на зовнішніх поверхнях плечей горизонтальних ланцюгових ланок. 2. Скребок за п. 1, який відрізняється тим, що канавки (13) проходять вниз у внутрішніх сторонах (11) до нижньої сторони (8) крил (1) скребка. 3. Скребок за будь-яким з пп. 1 або 2, який відрізняється тим, що на головній перемичці (2) між обома крилами (1) скребка утворена проміжна перемичка (6), яка своїми повернутими до внутрішніх сторін зовнішніми сторонами (12) обмежує кишеню (5) для вкладання на одній стороні, і має в зовнішній стороні (12) канавку (14), яка проходить по висоті лож (15) для плечей до головної перемички (2) і утворює гніздо для захоплювального ви 2 (19) 1 3 91720 4 бка, що вводяться знизу в кишені для вкладання, мають на своїй верхній стороні ложа (30) для плечей горизонтальних ланцюгових ланок, а на своїх поперечних сторонах мають виступ (49), що вводиться в канавки (13, 14). 14. Скребок за п. 1, який відрізняється тим, що стопорні елементи (40) для скребка в нижній поверхні (46) основного тіла (47) забезпечені приймальною виїмкою (45) для головки кріпильного гвинта. 15. Скребок за п. 1, який відрізняється тим, що приймальна виїмка (45) утворює попереджувальне за рахунок геометричного замикання прокручування засобів для головки гвинта, при цьому приймальна виїмка переважно виконана у вигляді поперечного прорізу для входження без можливості прокручування головки гвинта з Т-подібною головкою як кріпильного гвинта. 16. Скребок за п. 1, який відрізняється тим, що стопорний елемент (40) для скребка забезпечений посередині між обома виступами (49) підвищен ням, по обидві сторони якого утворені ложа (30) для плечей горизонтальної ланцюгової ланки. 17. Скребок за п. 1, який відрізняється тим, що підвищення (48) забезпечене по сторонах скругленнями для взаємодії з плечами горизонтальних ланцюгових ланок ланкового ланцюга. 18. Скребок за п. 1, який відрізняється тим, що виступ (49) складається з вертикальної перемички з переважно трапецеїдальним поперечним перерізом. 19. Стопорний елемент для фіксації скребка за будь-яким з пп. 1-18 на вкладеній в кишеню на скребку горизонтальній ланцюговій ланці ланкового ланцюга скребкового конвеєра з подвійним середнім ланцюгом, який відрізняється тим, що основне тіло (47) стопорного елемента (40) для скребка забезпечене на своїх поперечних сторонах виступом (49) для входження в канавки у внутрішніх сторонах крил скребка і зовнішніх сторонах проміжної перемички на скребку. Винахід належить до скребка для ланкових ланцюгів скребкових конвеєрів, зокрема скребкових конвеєрів з подвійним середнім ланцюгом, який складається з суцільного тіла скребка з головною перемичкою, що з'єднує два бічних крила скребка, і щонайменше однією кишенею між крилами скребка для вкладання горизонтальної ланцюгової ланки ланкового ланцюга і закріплення скребка на вкладеній горизонтальній ланцюговій ланці за допомогою роз'ємного, стопорного елемента для скребка, що з'єднується з головною перемичкою, при цьому повернуті одна до одної внутрішні сторони крил скребка забезпечені під головною перемичкою канавкою, головна перемичка на обох торцевих сторонах має зони прилягання для носових частин вертикальних ланцюгових ланок ланкового ланцюга, а на своїй нижній стороні по обидві сторони зон прилягання має ложе для плечей горизонтальних ланцюгових ланок ланкового ланцюга. Винахід належить також до передбаченого для цього скребка стопорного елемента. Скребок цього виду відомий з DE 102 25 341 СІ. Відомий скребок можна закріпляти на ланкових ланцюгах,горизонтальні і вертикальні ланцюгові ланки яких складаються з овальних кільцевих петльових ланок з округлими носовими частинами. Кріплення скребка на горизонтальних ланцюгових ланках цих ланкових ланцюгів здійснюється за допомогою стопорної скоби, яка проходить у вигляді єдиного цілого між обома внутрішніми сторонами крил скребка і притискує знизу горизонтальні ланцюгові ланки до нижньої сторони головної перемички. Стопоріння скоби на головній перемичці проти розмикання здійснюється за допомогою трубчастих розрізних штифтів, що вводяться в крізні отвори, які проходять через цапфи, які виконані на верхній стороні скоби і входять у відповідні замикаючі вирізи в головній перемичці. З DE 197 01 579 А1 відомий ланковий ланцюг, носові частині якого мають прямі торцеві частини, і вертикальні ланцюгові ланки якого мають по всьому периметру постійний, забезпечений на зовнішньому периметрі лискою поперечний переріз дроту. Виконаний таким чином ланковий ланцюг можна застосовувати також в скребкових конвеєрах великої потужності, і ланцюгові ланки зазнають меншого зносу, ніж стандартний скребковий ланцюг з вертикальними і горизонтальними ланцюговими ланками з круглого дроту. Відомі з DE 197 01 579 А1 скребки для з'єднання з цим ланковим ланцюгом мають головну перемичку, на внутрішній стороні якої виступає цапфа, на яку можна надівати горизонтальну ланку ланцюга з розпірками, що має поперечну перемичку, і закріпляти за допомогою окремих замикаючих планок. У особливому варіанті виконання скребка і горизонтальної ланцюгової ланки проходи в поперечних перемичках можуть бути виконані також по суті Тподібними. Це виконання забезпечує можливість блокування з геометричним замиканням цапф і поперечної перемички, при цьому ланцюгові ланки можна монтувати на цапфах лише в заданому поворотному положенні. Передбачені в DE 197 01 579 А1 скребки вимагають спеціальних горизонтальних ланцюгових ланок з поперечними перемичками і, крім того, не придатні для витримування великих сил в скребковому конвеєрі великої потужності. Задачею винаходу є створення скребка, зокрема, для ланкового ланцюга з особливими ланцюговими ланками, який має достатній термін служби і навіть при великій ширині і тим самим великій можливій потужності транспортування надійно і з малим зносом захоплюється горизонтальними ланцюговими ланками ланкового ланцюга. Ця, а також інші задачі вирішені, згідно з винаходом, тим, що канавки у внутрішніх сторонах крил 5 скребка проходять по висоті лож для плечей до головної перемички і утворюють гнізда для захоплювальних виступів на зовнішніх поверхнях плечей горизонтальних ланцюгових ланок. Скребки, згідно з винаходом, придатні, зокрема, для ланкового ланцюга, який заявник розробив спільно зі скребками і який є предметом паралельної заявки з тією ж датою подачі. У цьому ланковому ланцюгу на зовнішніх поверхнях плечей горизонтальних ланцюгових ланок утворені захоплювальні виступи, які за рахунок геометричного замикання можуть взаємодіяти з утвореними канавками гніздами на скребках, з метою забезпечення за рахунок цього можливості рівномірного і з хорошою опорою переміщення скребків в напрямі транспортування переважно за допомогою штовхання. Для забезпечення цього канавки в крилах скребка проходять по обох сторонах лож для плечей до головної перемички, так що в напрямі руху ланкового ланцюга через входження захоплювальних виступів в канавки в скребку досягається особливо надійне, рівномірне, а також зв'язане з малим зносом захоплення скребків. У особливо переважному варіанті виконання канавки проходять у внутрішніх сторонах до нижньої сторони крил скребка. Це забезпечує можливість не тільки точної установки і вкладення горизонтальних ланцюгових ланок, але і одночасно за допомогою канавок також фіксації і утримування стопорного елемента для скребка в напрямі руху за рахунок геометричного замикання. Винахід в принципі застосовний також для скребків для скребкових конвеєрів з одинарним середнім ланцюгом, в яких виконані лише дві канавки у внутрішніх сторонах крил скребка, і стопорний елемент для скребка проходить між обома канавками у внутрішніх сторонах крил скребка. Однак, в переважному варіанті виконання скребок має на головній перемичці між обома крилами скребка проміжну перемичку, яка своїми повернутими до внутрішніх сторін зовнішніми сторонами обмежує кишеню для вкладення на одній стороні, а також має збоку зовнішній канавку, яка проходить по висоті лож для плечей до головної перемички і утворює гніздо для захоплювального виступу на зовнішній поверхні плечей горизонтальних ланцюгових ланок. У цьому випадку відповідний скребок має дві кишені, що лежать поруч одна з одною, для вкладення горизонтальних ланцюгових ланок гілок ланкових ланцюгів подвійного середнього ланцюга, що лежать поруч одна з одною. У цьому випадку кожна вкладена в кишеню горизонтальна ланцюгова ланка входить своїми захоплювальними виступами на одній стороні ланцюгового ложа в канавку на внутрішній стороні одного з крил скребка, а на іншій стороні ланцюгового ложа - в канавку в зовнішній стороні проміжної перемички. У цьому випадку, згідно з одним можливим варіантом виконання, може бути передбачений стопорний елемент для скребка, який проходить виключно між обома канавками у внутрішніх сторонах і у вигляді суцільного стопорного елемента для скребка одночасно захищає обидві вкладені горизонтальні ланцюгових ланки на скребку від випадання. Однак, в особливо пе 91720 6 реважному варіанті виконання передбачено, що канавки також в зовнішніх сторонах доходять до нижньої сторони середньої перемички, при цьому в цьому випадку нижня сторона середньої перемички виконана по суті на одній лінії з нижньою стороною крил скребка для поліпшення прилягання скребків до дна конвеєра. Таким чином, є дві кишені для вкладення, в які може вводитися одна горизонтальна ланцюгова ланка і захищатися від випадання. У особливо переважному варіанті виконання утворені ложа для плечей для вкладення горизонтальних ланцюгових ланок, які мають прямі торцеві зони на носових частинах і забезпечені захоплювальними виступами виїмки в зовнішніх поверхнях, що з'єднують одну з одною носові частини плечей. Крім того, переважно зони прилягання на головній перемичці скребка виконані для опори вертикальних ланцюгових ланок ланкового ланцюга, поперечний переріз дроту яких є постійним по всьому периметру і на зовнішній стороні забезпечений лискою, а на внутрішній стороні переважно круговою опуклістю, при цьому переважно на переході лиски в кругову дугу виконані скоси. Для прийому горизонтальних ланцюгових ланок відповідного скребкового ланкового ланцюга особливо переважно, коли ложа для плечей складаються з поверхонь, що проходять плоско відносно внутрішніх сторін крил скребка і/або зовнішніх сторін проміжної перемички, на які потім можуть особливо добре спиратися по суті прямокутні за формою горизонтальні ланцюгові ланки. Кріплення стопорного елемента на скребку здійснюється переважно за допомогою кріпильного гвинта, а також взаємодіючої з ним гайки. При цьому особливо переважно, коли в головній перемичці між обома зонами прилягання утворений отвір для гвинта для проходження стрижня кріпильного гвинта і/або заглиблення для установки взаємодіючої з кріпильним гвинтом гайки. Особливо переважно, коли кожне заглиблення закінчується скосом для введення інструмента, для того щоб навіть після тривалої роботи можна було відгвинчувати можливо заржавілу гайку зі стрижня кріпильного гвинта. При цьому ослаблення або, відповідно, затягнення гайки можна особливо переважно здійснювати зверху і тим самим завжди з хорошим доступом у верхній гілці скребкового конвеєра, при цьому при необхідності монтажу крила скребка необхідно лише надівати зверху на стопорні елементи для скребка і кріпильні гвинти, і затягувати гвинти. Для взаємодії скребка з вертикальними ланцюговими ланками особливо переважно, коли переважно виконані у вигляді кругових дугових вигинів зони прилягання проходять по торцевих сторонах виступаючого вниз на головній перемичці між ложами для плечей продовження і/або виключно виконані у вигляді заглиблень на торцевих сторонах. До цього продовження можуть прилягати по відносно великій поверхні переважно плоскі зовнішні сторони вертикальних ланцюгових ланок, за рахунок чого забезпечується відносно велика поверхня прилягання між вертикальними ланцюговими ланками і торцевими сторонами скребків, і 7 одночасно забезпечується можливість хорошого відхилення вертикальних ланцюгових ланок у вертикальному напрямі. Ця можливість вертикального відхилення особливо необхідна, коли ланковий ланцюг з приєднаними скребками проходить по привідному зубчатому колесу. Продовження доцільно забезпечене по центру отвором для гвинта. Як вказувалося вище, особливо переважно, коли скребки мають стопорні елементи, які можна вводити знизу в кишені для вкладання і які на своїй верхній стороні мають ложа для плечей горизонтальних ланцюгових ланок, а також на своїх поперечних сторонах мають виступ, що вводиться в канавки. Виступ на поперечних сторонах стопорного елемента потім фіксує його за рахунок геометричного замикання в канавках у внутрішній стороні крил скребка або, відповідно, зовнішніх сторонах переважно наявної проміжної перемички, за рахунок чого канавки виконують подвійну функцію, а саме, з одного боку, забезпечують блокування з геометричним замиканням між горизонтальними ланцюговими ланками і скребками і, з іншого боку, блокування з геометричним замиканням в напрямі руху ланкового ланцюга між стопорними елементами і скребками. Крім того, виступ може переважно складатися з вертикальної перемички з переважно трапецеїдальним поперечним перерізом, яка взаємодіє, відповідно, з канавками у внутрішніх і зовнішніх сторонах на скребку, які також мають трапецеїдальний поперечний переріз і розширюються від дна канавки до верхніх поверхонь внутрішніх сторін або, відповідно, зовнішніх сторін на скребку. Зокрема, для монтажу скребка на ланковому ланцюгу переважно, коли стопорні елементи для скребка на своїй нижній поверхні забезпечені приймальною виїмкою для головки кріпильного гвинта. Особливо переважно, коли приймальна виїмка утворює попереджувальне за рахунок геометричного замикання прокручування засобів для головки гвинта, оскільки в цьому випадку необхідно встановлювати виключно один монтажний інструмент на гайку, нагвинчувану на стрижень кріпильного гвинта, без необхідності контрення кріпильного гвинта. У цьому випадку для затягнення гайки достатньо попереджувати повертання скребка. Приймальна виїмка може бути утворена, зокрема, у вигляді поперечного прорізу, в якому розміщується головка гвинта з Т-подібною головкою як кріпильним гвинтом. Ширина стопорного засобу для скребка може переважно відповідати по суті мінімальній відстані між зонами прилягання для горизонтальних ланцюгових ланок на торцевих зонах головної перемички. Крім того, стопорний елемент для скребка може бути переважно забезпечений посередині між обома захоплювальними виступами підвищенням, на сторонах якого утворені ложа для плечей горизонтальних ланцюгових ланок. Підвищення і/або продовження можуть бути забезпечені по сторонах скругленнями для взаємодії з плечами ланцюгових ланок ланкового ланцюга, при цьому скруглення переважно плоско закінчуються відносно зовнішньої або внутрішньої сторони. Підвищення і/або продовження можуть при горизонта 91720 8 льних ланцюгових ланках, згідно з винаходом, входити у внутрішні петлі цих ланцюгових ланок і там в монтажному стані скребка, горизонтальної ланцюгової ланки і стопорного елемента для скребка прилягати одне до одного. Винахід належить також до стопорного елемента для скребка для фіксації скребка на горизонтальних ланцюгових ланках ланкового ланцюга скребкового конвеєра з подвійним середнім ланцюгом, які вкладені в кишені на скребку, при цьому основне тіло стопорного елемента для скребка забезпечене на своїх поперечних сторонах виступами для входження в канавки у внутрішній стороні крил скребка і зовнішній стороні проміжної перемички на головній перемичці скребка. Інші переваги і варіанти виконання скребка, згідно з винаходом, разом з фіксацією скребка випливають з наведеного нижче опису переважного прикладу виконання з посиланнями на прикладені креслення, на яких зображено: Фіг.1 - частковий розріз приєднаного до гілки подвійного середнього ланцюга скребка, на вигляді зверху; Фіг.2 - розріз по лінії ІІ-ІІ на Фіг.1; Фіг.3 - подовжній розріз - частково розкритий обох кишень для вкладання з вкладеними і зафіксованими горизонтальними ланцюговими ланками; Фіг.4 - кишеня для вкладання, дві ланцюгових ланки і стопорний елемент для скребка, в подетальному представленні; Фіг.5 - одна половина скребка, згідно з винаходом, на вигляді на нижню сторону; Фіг.6 - подовжній розріз скребка, згідно з винаходом; Фіг.7 - вигляд вздовж лінії VII-VII на Фіг.6 на канавку у внутрішній стороні крил скребка; і Фіг.8 - гілка ланкового ланцюга, в якій переважно застосовуються скребки, згідно з винаходом. Позначений на фігурах загалом позицією 10 скребок виконаний для відносно широких скребкових конвеєрів великої потужності, в якому для транспортування сировини, що добувається, зокрема вугілля, обертається виконаний у вигляді подвійного середнього ланцюга ланковий ланцюг 50 з двома ідентично виконаними гілками 51 ланкового ланцюга. При цьому відповідні винаходу скребки 10 закріплені на відстані один від одного на горизонтальних ланцюгових ланках 52, які, як показано на Фіг.1, мають ланцюгові носові частини 53 з прямолінійною торцевою стороною 54. Ланковий ланцюг 51 без змонтованих скребків показаний на вигляді зверху на Фіг.8. Відповідні дві ідентично одна одній виконані горизонтальні ланцюгових ланки 52 з носовими частинами 53, що мають прямі торцеві сторони 54, сполучені одна з одною за допомогою вертикальної ланцюгової ланки 60, яка має по всьому периметру постійний профіль 61 поперечного перерізу. Профіль 61 поперечного перерізу вертикальних ланцюгових ланок 60 по всьому периметру забезпечений на своїй зовнішній стороні лискою 62, а на своїй повернутій до внутрішнього отвору внутрішній стороні виконаний з опуклістю 63, яка має форму кругової дуги. Лиска 62 профілю 61 поперечного перерізу переходить через відповідні скоси 64 в 9 опуклість 63, яка має форму кругової дуги, і вертикальні ланцюгові ланки 60, які мають загалом невелику висоту, входять у внутрішні отвори 55 горизонтальних ланцюгових ланок 52. Всі горизонтальні ланцюгові ланки 52 мають плечі 56, які з'єднують одну з одною виконані на торцевій стороні прямокутно носові частини 53, і плечі 56 забезпечені на своїй зовнішній стороні виїмкою 57, в якій посередині між обома носовими частинами утворений виступаючий у виїмку 57 захоплювальний виступ 58 з трапецеїдальним профілем поперечного перерізу, який служить для поліпшеного з'єднання скребка за рахунок захоплення з геометричним замиканням. Ланковий ланцюг 51 з приблизно прямокутними горизонтальними ланцюговими ланками 52 і плоскими вертикальними ланцюговими ланками 60 особливо добре придатний для скребкових конвеєрів великої потужності, оскільки, з одного боку, на горизонтальні ланцюгові ланки 52 при обертанні навколо ланцюгового колеса діє лише невеликий питомий тиск з боку кишень ланцюгового колеса, а, з іншого боку, поліпшується також зазор в зчленуванні між вертикальними ланцюговими ланками 60 і горизонтальними ланцюговими ланками 52, зокрема, за рахунок скосів 64, за рахунок чого загалом мінімізуються характеристики зносу ланкового ланцюга 51. Показаний на Фіг.8 ланковий ланцюг є предметом окремої заявки з тією ж датою подачі, повне розкриття якої включається в дане розкриття. Нижче наводиться опис конструкції виконаної для з'єднання з горизонтальними ланцюговими ланками 52 скребка 10 з посиланнями на Фіг.2-7. Кожний скребок 10 має на своїх бічних кінцях два крила 1 скребка, які сполучені один з одним в єдине ціле за допомогою головної перемички 2. Скребок 10 переважно складається з кованої частини, і торцеві сторони 3 крил 1 скребка, які проходять вниз до нижньої сторони 8 скребка 10, мають виїмки 4 для поліпшення транспортувальної здатності скребків 10 в робочому режимі. З'єднання скребків 10 з горизонтальними ланцюговими ланками 52 подвійного середнього ланцюга 50 здійснюється в кишенях 5 для вкладання під головною перемичкою 2. Для цього обидві кишені 5, що лежать поруч одна з одною, відділені одна від одної за допомогою товстої, в поперечному перерізі трапецеїдальної проміжної перемички 6, нижня сторона 7 якої знаходиться врівень з нижньою стороною 8 крил 1 скребка, як показано, зокрема, на Фіг.6. Для зменшення ваги скребків 10 обидва крила 1 скребка забезпечені відкритими до нижньої сторони 8 порожнинами 9, які переважно передбачені при первинному формуванні скребка 10. Кожне крило 1 скребка має під головною перемичкою 2 внутрішню сторону 11, яка утворює одне з обох бічних обмежень для кишень 5 для вкладання. Інше бічне обмеження кожної кишені 5 утворене відповідними зовнішніми сторонами 12 середньої перемички 6. Внутрішні і зовнішні сторони 11, 12 злегка розходяться, за рахунок чого ширина кишень 5 до нижньої сторони 7 і, відповідно, 8 збільшується. Для закріплення з геометричним замиканням горизонтальних ланцюгових ланок 52, що мають захоплювальні виступи 58, в кишенях 5 для вкладання як у 91720 10 внутрішніх сторонах 11 крил 1 скребка, так і в зовнішніх сторонах 12 середньої перемички 6 утворені канавки 13 і, відповідно, 14, які проходять вгору по суті від нижньої сторони 8 скребка 10 до нижньої сторони 2' головної перемички 2. Передбачені, згідно з винаходом, канавки 13 у внутрішніх сторонах 11 і канавки 14 в зовнішніх сторонах проміжної перемички 6 особливо добре показані на Фіг.1, 4, 5 і 7. Оскільки канавки 13 і, відповідно, 14 проходять по всій висоті кишень 5 для вкладання, то вони проходять як через зону, в якій в кожній кишені 5 розміщений стопорний елемент 40 для скребка, так і через зону безпосередньо під нижньою стороною 2' головної перемички 2, в якій утворене ложе 15 для плечей 56 горизонтальних ланцюгових ланок 52. При цьому на Фіг.3 і 4 показаний стан після монтажу і, відповідно, перед монтажем горизонтальної ланцюгової ланки 52 і стопорного елемента 40 для скребка в кишенях 5 для вкладання. На Фіг.3 показано, що захоплювальні виступи 58 на горизонтальних плечах 56 проходять до дна 13' або, відповідно, 14і відповідних канавок 13, 14, так що скребки фіксуються з геометричним замиканням в напрямі руху ланкового ланцюга на горизонтальних ланцюгових ланках 52. На Фіг.1 показано входження з геометричним замиканням захоплювальних виступів 58 в канавки 13 або, відповідно, 14. Крім того, на Фіг.3 і 4 показане, що між ложами 15 для плечей кожної кишені 5 утворене виступаюче вниз за головну перемичку 2 конусоподібне продовження 17, яке має по сторонах коритоподібні виїмки 18 як частину лож 15 для плечей. Торцева сторона продовження, яка співпадає з торцевою стороною 19 головної перемички 2, забезпечена коритоподібними зонами 20 прилягання для ланцюгових носових частин вертикальних ланцюгових ланок 60. При цьому кожна зона 20 прилягання утворює одночасно розділення для обох лож 15, що лежать поруч одне з одним, однієї кишені 5. Відносно плоске, але зігнене у вигляді кругової дуги по висоті скребка 10 проходження поверхні зон 20 прилягання, до яких прилягають плоскі на зовнішній стороні носові частини вертикальних ланцюгових ланок 60, показано особливо виразно на Фіг.2 і 5. Посередині між обома зонами 20 прилягання, що лежать протилежно одна одній, в кожній кишені 5 передбачений отвір 21 для гвинта, що проходить перпендикулярно через головну перемичку 2, який через наявність продовження 17 проходить відносно далеко в кишені 5. На верхній стороні 2" головної перемички 2 кожний отвір 21 для гвинта закінчується в заглибленні 22, яке служить для розміщення кріпильної гайки 41, як показано, зокрема, на Фіг.1 і 2. При цьому в кожне заглиблення 22 закінчується скосом 23 для введення інструмента для відгвинчування, можливо, заржавілої гайки 41 зі стрижня 43', фіксуючого стопорний елемент 40 для скребка і горизонтальну ланцюгову ланку 52 в кишені 5 кріпильного гвинта. Кріпильний гвинт 43 виконаний у вигляді гвинта з головкою, зокрема, гвинта з Т-подібною головкою, головка якого входить з геометричним замиканням в поперечний проріз 45 на нижній стороні 46 основного тіла 47 стопорного елемента 40 для скребка без можли 11 вості прокручування, в той час як стрижень 43' кріпильного гвинта 43 проходить через отвір в стопорному елементі 40 для скребка, а також отвір 21 для гвинта в головній перемичці 2, для забезпечення накручування кріпильної гайки 41 на стрижень 43'. Як показано, зокрема, на Фіг.3 і 4, основне тіло 47 стопорного елемента 40 має на своїй верхній стороні підвищення 48, а, відповідно, на своїх поперечних сторонах виступ 49. Обидва виступи 49 по суті узгоджені з поперечним перетином і шириною захоплювальних виступів 58 горизонтальних ланцюгових ланок 52, а також з геометрією канавок 13, 14, для того щоб в змонтованому стані виступи 49 на поперечних сторонах стопорного елемента 40 також могли входити в канавки 13 або, відповідно, 14 на обох сторонах кишень 5 для вкладання, для опори знизу вкладеної горизонтальної ланцюгової ланки 52 по всій її ширині і запобігання рухам перекидання між горизонтальною ланцюговою ланкою 52 і скребком 10. Підвищення 48 взаємодіє в змонтованому стані скребка 10, ланцюгової ланки 52 і стопорного елемента 40 з продовженням 17 на нижній стороні головної перемички 2, і обидва входять у внутрішні отвори 55 горизонтальних ланцюгових ланок 52, як показано, зокрема, на Фіг.2 і 3. Одночасно на верхній стороні стопорних елементів 40 разом з коритоподібними виїмками по обидві сторони підвищення 48 утворені ложа 30 для плечей, геометрія яких по суті 91720 12 узгоджена з геометрією лож 15 для плечей на нижній стороні головної перемички 2. Всі ложа 15 або, відповідно, 30 для плечей закінчуються плоско до відповідних канавок 13, 14 або, відповідно, до виступів 49, для забезпечення хорошої взаємодії і опори по великій поверхні з плечами 56 горизонтальних ланцюгових ланок 52. Монтаж скребків 20 на горизонтальних ланцюгових ланках 52 подвійного середнього ланцюга особливо полегшується за рахунок фіксації з геометричним замиканням головок 44 кріпильних гвинтів 43, оскільки необхідно прикладати виключно зверху інструмент для затягнення або, відповідно, ослаблення гайок 41, без необхідності контрення кріпильного гвинта з нижньої сторони. Монтаж можна здійснювати, зокрема, за допомогою електричного гайковерта. Для фахівців в даній галузі техніки з наведеного вище опису випливають численні модифікації, які повинні входити в об'єм захисту прикладеної формули винаходу. Не показаний приклад виконання, в якому застосовується лише один стопорний елемент для фіксації обох горизонтальних ланцюгових ланок в кишенях для вкладання. У такому прикладі виконання середня перемичка проходить лише до нижньої висоти лож для плечей. Не показаний також приклад виконання із застосуванням скребка, що має лише одну кишеню для вкладання, на одинарному середньому ланцюзі. 13 91720 14 15 Комп’ютерна верстка Т. Чепелева 91720 Підписне 16 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
