Штамповане з’єднувальне кільце круглокільцевих ланцюгів пересувних скребкових конвеєрів

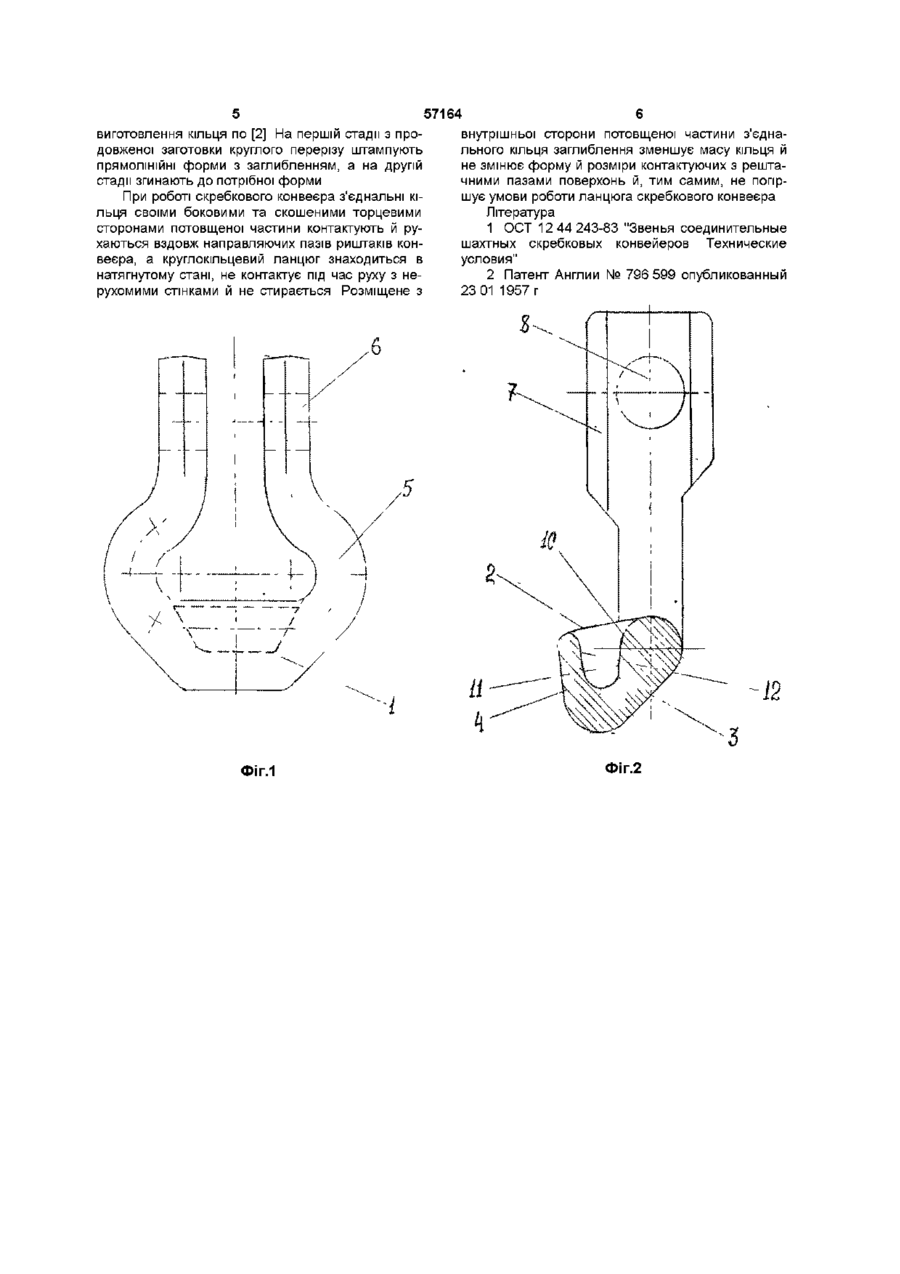

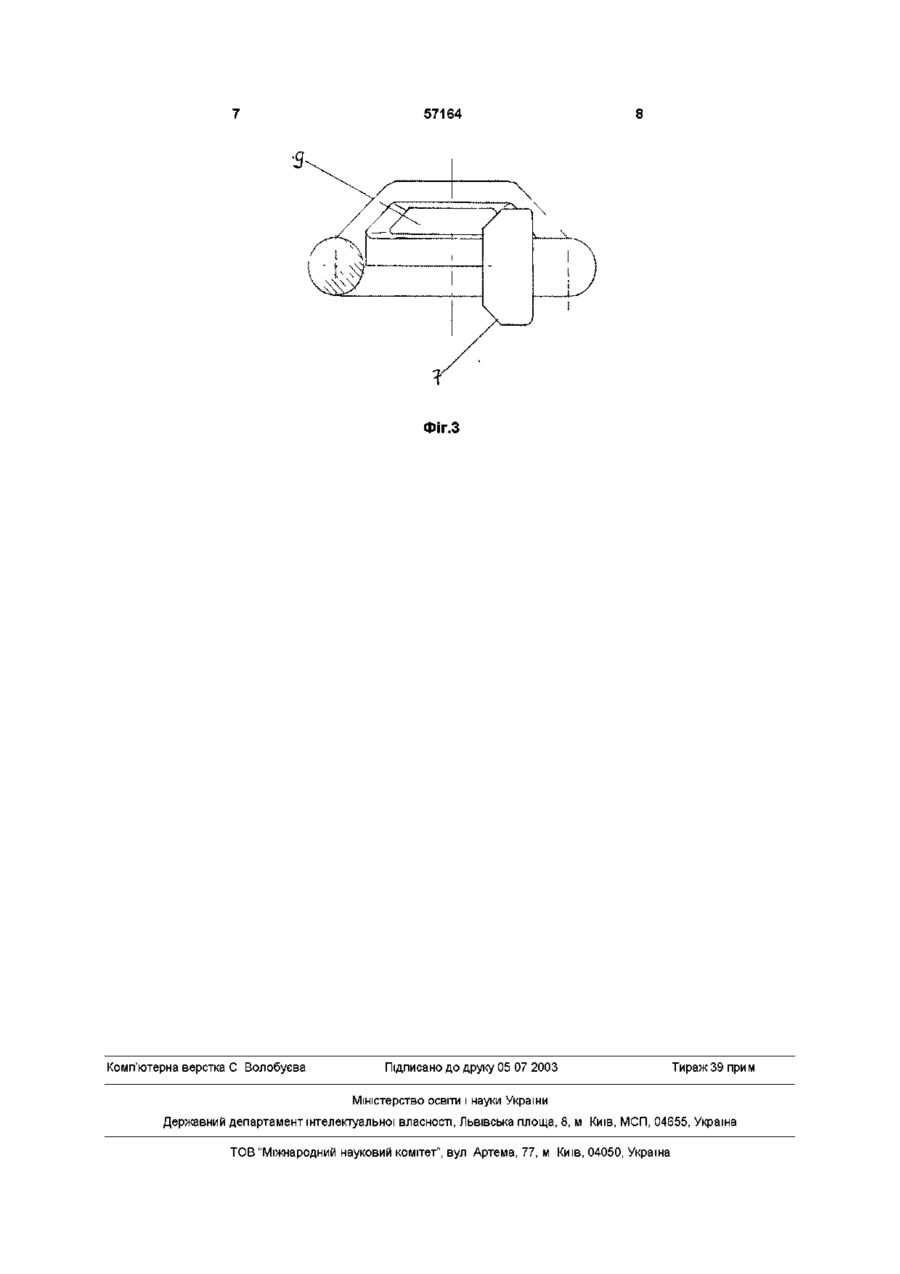

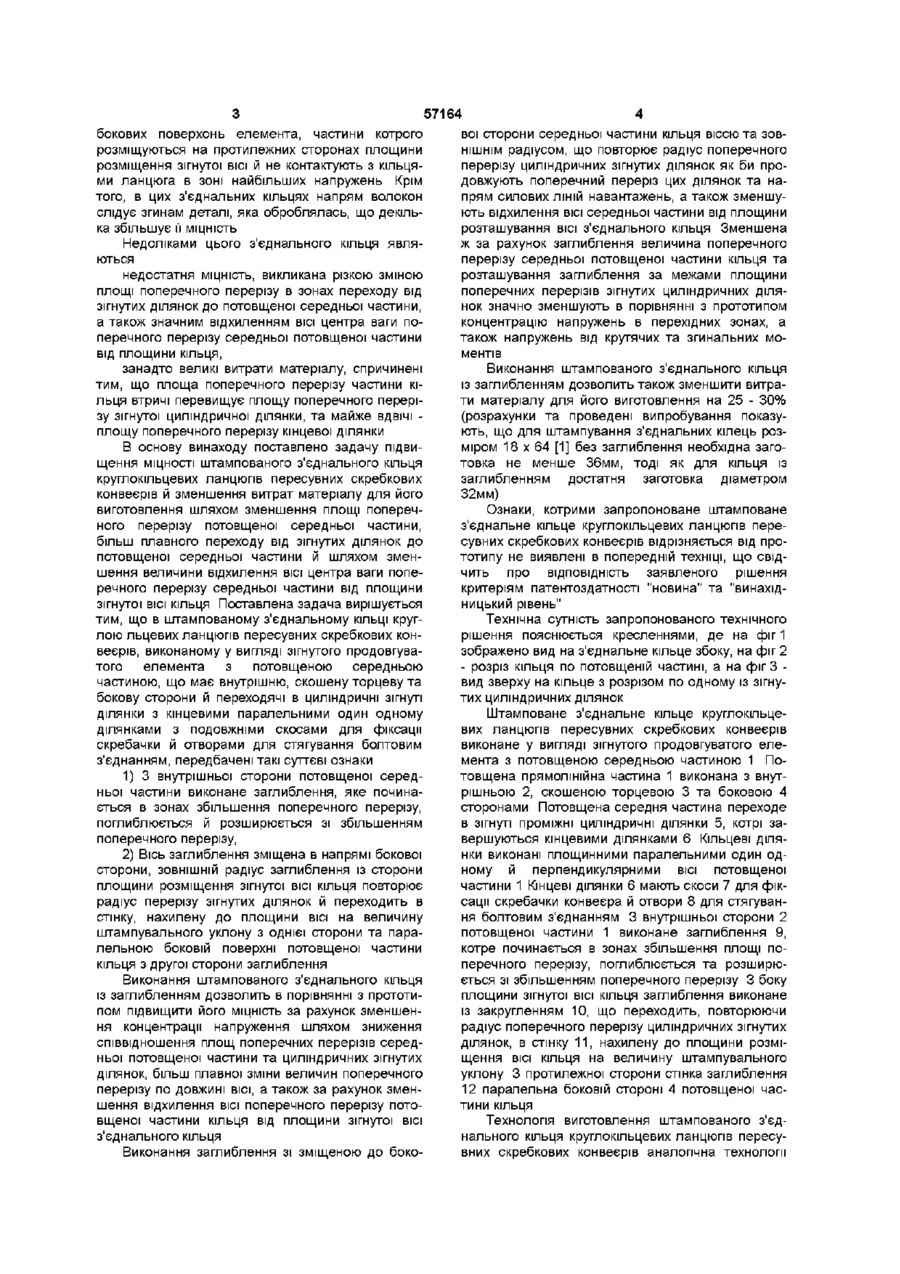

Штамповане з'єднувальне кільце круглокільцевих ланцюгів пересувних скребкових конвеєрів, що виконане у вигляді зігнутого продовгуватого елемента з потовщеною середньою частиною, що має внутрішню, скошену торцеву та бокову сторони і переходить в циліндричні зігнуті ділянки з кінцевими паралельними одна одній ділянками з подовжніми скосами для фіксації скребачки й отворами для стягування болтовим з'єднанням, яке відрізняється тим, що з'єднувальне кільце виконане із заглибленням вздовж внутрішньої сторони потовщеної частини кільця, при цьому поверхня заглиблення з одного боку паралельна боковій стороні середньої частини кільця і із закругленням і збільшенням площі поперечного перерізу заглиблення переходить у протилежну поверхню з іншого боку заглиблення, виконану зі штампувальним уклоном, яка утворює з торцевою стороною закруглення радіусом, рівним радіусу зігнутих ділянок кільця О Винахід відноситься до машинобудування й зможе знайти використання в ланцюгових тягових органах пересувних скребкових конвеєрів Відоме з'єднальне кільце для круглокільцевих ланцюгів скребкових пересувних конвеєрів [1] виконане у вигляді зігнутого продовгуватого елемента із значно потовщеною й виступаючою за площину розміщення зігнутої осі середньою частиною Середня потовщена частина переходить в зігнуті циліндричні ділянки, котрі завершуються кінцевими площинними паралельними один одному та перпендикулярними ВІСІ потовщеної середньої частини ділянками Кінцеві площинні ділянки виконані з подовжніми скосами для фіксації скребачки та отворами для стягнення болтовим з'єднанням Недоліками відомого з'єднального кільця являються низька МІЦНІСТЬ,, викликана різкою зміною площі поперечного перерізу від зігнутих циліндричних ділянок до потовщеної середньої частини, а також значним відхиленням ВІСІ центрів ваги поперечних перерізів середньої потовщеної частини від площини кільця Крім того, на зменшення МІЦНОСТІ впливає розміщення штампувального шва в точках контакту з кільцями ланцюга, де кільце піддається найбільшим напруженням, а також те, що напрям волокон не слідує згинам деталі, що оброблялась, збільшене витрачення матеріалу, яке спричиняється тим, що площа поперечного перерізу середньої частини кільця втричі перевищує площу поперечного перерізу зігнутої циліндричної ділянки та майже ВДВІЧІ - площу поперечного перерізу кінцевої ділянки Діаметр же заготовки приймається по найбільшій площі поперечного перерізу, а метал перевищуючий необхідну КІЛЬКІСТЬ в зігнутих циліндричних та площинних кінцевих ділянках відходить в облой Відоме також з'єднальне кільце для ланцюгів скребкових конвеєрів [2] виконане у вигляді зігнутого продовгуватого елемента із значно потовщеною й виступаючою за площину розміщення зігнутої ВІСІ елемента середньою частиною, що переходить в зігнуті циліндричні ділянки з кінцевими, паралельними один одному ділянками з подовжніми скосами для фіксації скребачки та отворами для стягування болтовими з'єднаннями Таке кільце виготовляють в дві стадії На першій стадії з продовгуватої заготовки круглого поперечного перерізу штампуються прямолінійні форми, а на другій стадії згинається до потрібної форми В цих кільцях штампувальний шов проходить вздовж (О ю 57164 бокових поверхонь елемента, частини котрого розміщуються на протилежних сторонах площини розміщення зігнутої ВІСІ й не контактують з кільцями ланцюга в зоні найбільших напружень Крім того, в цих з'єднальних кільцях напрям волокон слідує згинам деталі, яка оброблялась, що декілька збільшує її МІЦНІСТЬ Недоліками цього з'єднального кільця являються недостатня МІЦНІСТЬ, викликана різкою зміною площі поперечного перерізу в зонах переходу від зігнутих ділянок до потовщеної середньої частини, а також значним відхиленням ВІСІ центра ваги поперечного перерізу середньої потовщеної частини ВІД ПЛОЩИНИ КІЛЬЦЯ, занадто великі витрати матеріалу, спричинені тим, що площа поперечного перерізу частини кільця втричі перевищує площу поперечного перерізу зігнутої циліндричної ділянки, та майже ВДВІЧІ площу поперечного перерізу кінцевої ділянки В основу винаходу поставлено задачу підвищення МІЦНОСТІ штампованого з'єднального кільця круглокільцевих ланцюгів пересувних скребкових конвеєрів й зменшення витрат матеріалу для його виготовлення шляхом зменшення площі поперечного перерізу потовщеної середньої частини, більш плавного переходу від зігнутих ділянок до потовщеної середньої частини й шляхом зменшення величини відхилення ВІСІ центра ваги поперечного перерізу середньої частини від площини зігнутої ВІСІ кільця Поставлена задача вирішується тим, що в штампованому з'єднальному КІЛЬЦІ круглою льцевих ланцюгів пересувних скребкових конвеєрів, виконаному у вигляді зігнутого продовгуватого елемента з потовщеною середньою частиною, що має внутрішню, скошену торцеву та бокову сторони й переходячі в циліндричні зігнуті ділянки з кінцевими паралельними один одному ділянками з подовжніми скосами для фіксації скребачки й отворами для стягування болтовим з'єднанням, передбачені такі суттєві ознаки 1) 3 внутрішньої сторони потовщеної середньої частини виконане заглиблення, яке починається в зонах збільшення поперечного перерізу, поглиблюється й розширюється зі збільшенням поперечного перерізу, 2) Вісь заглиблення зміщена в напрямі бокової сторони, ЗОВНІШНІЙ радіус заглиблення із сторони площини розміщення зігнутої ВІСІ кільця повторює радіус перерізу зігнутих ділянок й переходить в стінку, нахилену до площини ВІСІ на величину штампувального уклону з однієї сторони та паралельною боковій поверхні потовщеної частини кільця з другої сторони заглиблення Виконання штампованого з'єднального кільця із заглибленням дозволить в порівнянні з прототипом підвищити його МІЦНІСТЬ за рахунок зменшення концентрації напруження шляхом зниження співвідношення площ поперечних перерізів середньої потовщеної частини та циліндричних зігнутих ділянок, більш плавної зміни величин поперечного перерізу по довжині ВІСІ, а також за рахунок зменшення відхилення ВІСІ поперечного перерізу потовщеної частини кільця від площини зігнутої ВІСІ з'єднального кільця Виконання заглиблення зі зміщеною до боко вої сторони середньої частини кільця віссю та ЗОВНІШНІМ радіусом, що повторює радіус поперечного перерізу циліндричних зігнутих ділянок як би продовжують поперечний переріз цих ділянок та напрям силових ЛІНІЙ навантажень, а також зменшують відхилення ВІСІ середньої частини від площини розташування ВІСІ з'єднального кільця Зменшена ж за рахунок заглиблення величина поперечного перерізу середньої потовщеної частини кільця та розташування заглиблення за межами площини поперечних перерізів зігнутих циліндричних ділянок значно зменшують в порівнянні з прототипом концентрацію напружень в перехідних зонах, а також напружень від крутячих та згинальних моментів Виконання штампованого з'єднального кільця із заглибленням дозволить також зменшити витрати матеріалу для його виготовлення на 25 - 30% (розрахунки та проведені випробування показують, що для штампування з'єднальних кілець розміром 18 х 64 [1] без заглиблення необхідна заготовка не менше 36мм, тоді як для кільця із заглибленням достатня заготовка діаметром 32мм) Ознаки, котрими запропоноване штамповане з'єднальне кільце круглокільцевих ланцюгів пересувних скребкових конвеєрів відрізняється від прототипу не виявлені в попередній техніці, що свідчить про ВІДПОВІДНІСТЬ заявленого рішення критеріям патентоздатності "новина" та "винахідницький рівень" Технічна сутність запропонованого технічного рішення пояснюється кресленнями, де на фіг 1 зображено вид на з'єднальне кільце збоку, на фіг 2 - розріз кільця по потовщеній частині, а на фіг 3 вид зверху на кільце з розрізом по одному із зігнутих циліндричних ділянок Штамповане з'єднальне кільце круглокільцевих ланцюгів пересувних скребкових конвеєрів виконане у вигляді зігнутого продовгуватого елемента з потовщеною середньою частиною 1 Потовщена прямолінійна частина 1 виконана з внутрішньою 2, скошеною торцевою 3 та боковою 4 сторонами Потовщена середня частина переходе в зігнуті проміжні циліндричні ділянки 5, котрі завершуються кінцевими ділянками 6 Кільцеві ділянки виконані площинними паралельними один одному й перпендикулярними ВІСІ потовщеної частини 1 Кінцеві ділянки 6 мають скоси 7 для фіксації скребачки конвеєра й отвори 8 для стягування болтовим з'єднанням 3 внутрішньої сторони 2 потовщеної частини 1 виконане заглиблення 9, котре починається в зонах збільшення площі поперечного перерізу, поглиблюється та розширюється зі збільшенням поперечного перерізу 3 боку площини зігнутої ВІСІ кільця заглиблення виконане із закругленням 10, що переходить, повторюючи радіус поперечного перерізу циліндричних зігнутих ділянок, в стінку 11, нахилену до площини розміщення ВІСІ кільця на величину штампувального уклону 3 протилежної сторони стінка заглиблення 12 паралельна боковій стороні 4 потовщеної частини кільця Технологія виготовлення штампованого з'єднального кільця круглокільцевих ланцюгів пересувних скребкових конвеєрів аналогічна технології 57164 виготовлення кільця по [2] На першій стадії з продовженої заготовки круглого перерізу штампують прямолінійні форми з заглибленням, а на другій стадії згинають до потрібної форми При роботі скребкового конвеєра з'єднальні кільця своїми боковими та скошеними торцевими сторонами потовщеної частини контактують й рухаються вздовж направляючих пазів риштаків конвеєра, а круглокільцевий ланцюг знаходиться в натягнутому стані, не контактує під час руху з нерухомими стінками й не стирається Розміщене з внутрішньої сторони потовщеної частини з єднального кільця заглиблення зменшує масу кільця й не змінює форму й розміри контактуючих з рештачними пазами поверхонь й, тим самим, не погіршує умови роботи ланцюга скребкового конвеєра Література 1 ОСТ 12 44 243-83 "Звенья соединительные шахтных скребковых конвейеров Технические условия" 2 Патент Англии № 796 599 опубликованный 23 01 1957г 12 ФІГ.1 Фіг.2 57164 Фіг.З Комп'ютерна верстка С Волобуєва Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
