Двофазова нержавіюча легована сталь та її застосування

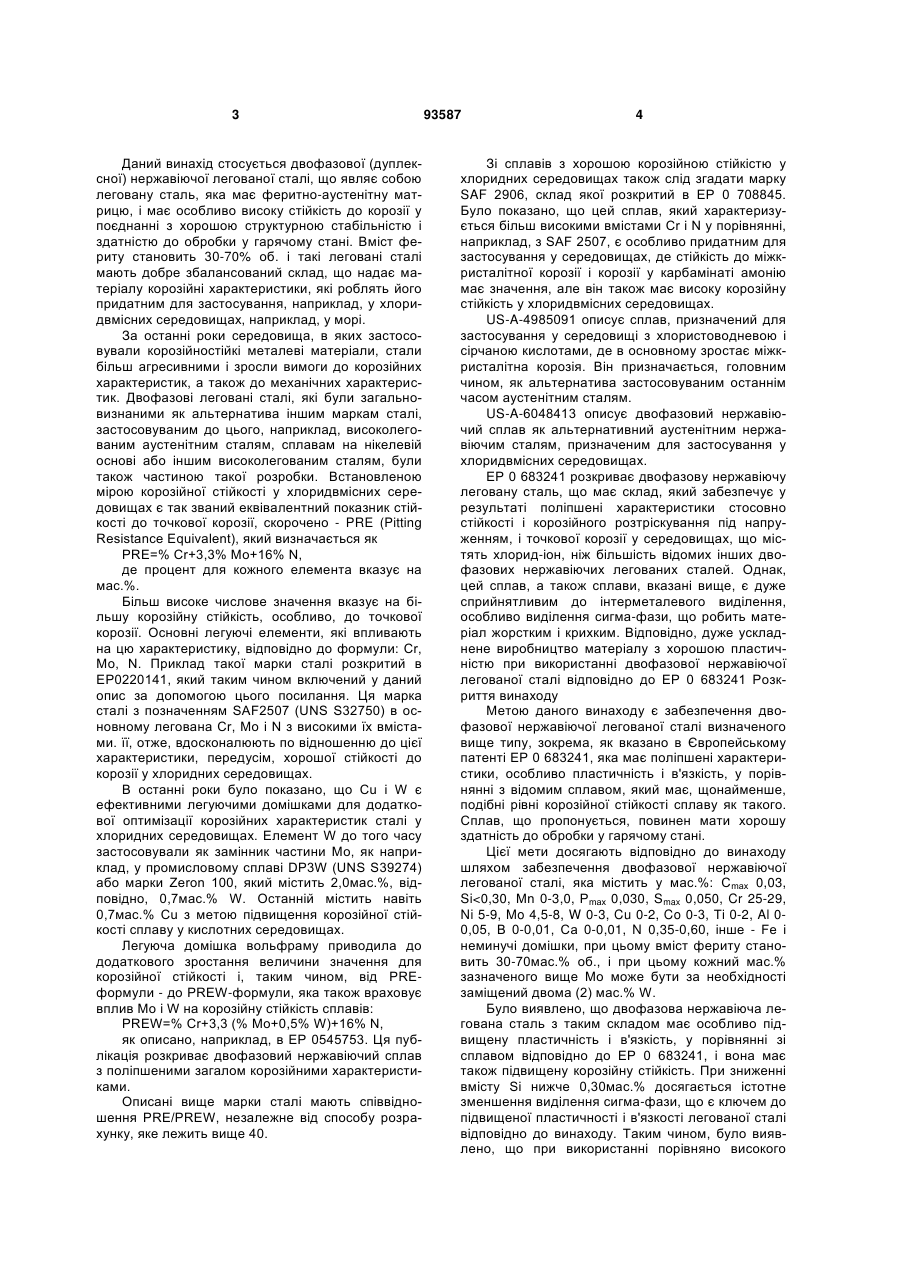

1. Двофазова нержавіюча легована сталь, яка відрізняється тим, що вона містить, мас.%: C max 0,03, Si5,0. Такий високий вміст Мо і/або W приводить у результаті до відмінної стійкості до корозії, особливо точкової корозії, щілинної корозії, але підвищений ризик інтерметалевих виділень з такими високими вмістами цих елементів є розумно урівноваженим за допомогою їх комбінації з низьким вмістом кремнію. Відповідно до іншого варіанту втілення винаходу - а>5,0. Зазначено, що п.1 потрібно інтерпретувати так, що при починанні з діапазонів вмістів Мо (4,8-8мас.%) і W (0-3мас.%) можливо заміняти кожний мас.% Мо на 2мас.% W або навпаки, таким чином вміст Мо може бути, наприклад, 3мас.%, коли вміст W становить, щонайменше, 3мас.%. Відповідно до переважного варіанту втілення - а+b/28, тобто загальний вміст Мо і W не перевищує 8мас.% для підтримання витрат на них на розумному рівні. Відповідно до іншого переважного варіанту - b=0, тобто сплав містить тільки Мо. Відповідно до ще іншого варіанту втілення винаходу, вміст Co становить 0-0,010мас.% Co є дорогим матеріалом і також було виявлено, що його здатність змінювати структуру, а також його вплив на поліпшення корозійної стійкості, не є основним фактором у легованому сплаві зі складом відповідно до даного винаходу. Відповідно до іншого варіанту втілення винаходу, вміст фериту становить 40-60об.% Відповідно до іншого варіанту втілення винаходу, середнє PRE- або PREW-значення двох фаз сплаву перевищує 44, таким чином, PRE=% Сr+3,3% Мо+16% N і PREW=% Сr+3,3 (% Мо+0,5% W)+16% N, де %-мас.% PRE- або PREW-значення і для феритної, і для аустенітної фази може бути більше 47, переважно - більше 48,5, і згадане середнє PRE- або PREW-значення може бути більше 48, переважно - більше 49. Виявилося, що стійкість до точкової і щілинної корозії у легованій сталі відповідно до винаходу особливо підвищується шляхом підвищення PRE- або PREW-значення фази з найнижчим таким значенням. Було виявлено, що легована сталь відповідно до винаходу буде все ще мати хорошу здатність до обробки у гарячому стані з PRE- або PREW-значенням більше 49. Відповідно до іншого варіанту втілення винаходу, співвідношення між PRE(W)-значенням для аустенітної фази і РRЕ(W)-значенням для феритної фази знаходиться між 0,90 і 1,15, переважно між 0,95 і 1,05. Сплав відповідно до даного винаходу є придатним для застосування у хлоридвмісних середо 93587 6 вищах у формах продукту, таких як бруски, труби, такі як зварні і суцільнотягнені труби, листи, смуги, дріт, зварювальний дріт, елементи конструкції, такі як насос, трубопровідна арматура, фланці і з'єднувальні муфти. Фіг.1 показує розрахований фазовий вміст у двофазової нержавіючої легованої сталі відповідно до варіанту втілення винаходу як функцію від температури. Фіг.2 являє собою діаграму, подібну до Фіг.1, для легованої сталі, відповідно до ЕР 0 683241, і Фіг.3 являє собою мікрофотографію безперервно охолоджених зразків сплавів відповідно до Фіг.1 і Фіг.2 при трьох різних швидкостях охолоджування. Хороші характеристики корозійної стійкості, так само як високої пластичності і в'язкості, одержують шляхом комбінації елементів у двофазовій нержавіючій легованій сталі відповідно до винаходу. Така легована сталь має також хорошу оброблюваність, яка робить можливою, наприклад, екструзію суцільнотягнених труб. Сплав відповідно до винаходу містить (у мас.%): С max 0,03% Si 0,350,45мас.% N. Вміст фериту є важливим для того, щоб одержати хороші механічні властивості і корозійні властивості, а також хорошу зварюваність. З точки зору корозії і з точки зору зварюваності, вміст фериту між 30-70об.% є бажаним для того, щоб одержати хороші характеристики. Крім того, високі вмісти фериту означають, що ударна в'язкість при низьких температурах, а також стійкість до крихкості, викликаної воднем, можуть погіршуватися. Вміст фериту складає таким чином 30-70об.%, переважно - 40-60об.%. Було вироблено два експериментальних сплави, для того щоб випробувати, в основному, вплив різних концентрацій кремнію. Таблиця 1, нижче, показує склад двох сплавів №1 і №2, де №1 являє собою двофазову нержавіючу леговану сталь відповідно до варіанту втілення даного винаходу, і сплав №2 являє собою такий сплав відповідно до ЕР 0683241. 9 93587 10 Таблиця 1 Сплав № С Si Mn P S Cr Ni Mo W Cu Co Ті Al В Ca N 1 0,017 0,21 0,49 0,005 0,006 26,06 7,11 5,20
