Пристрій для запобігання пилоутворенню

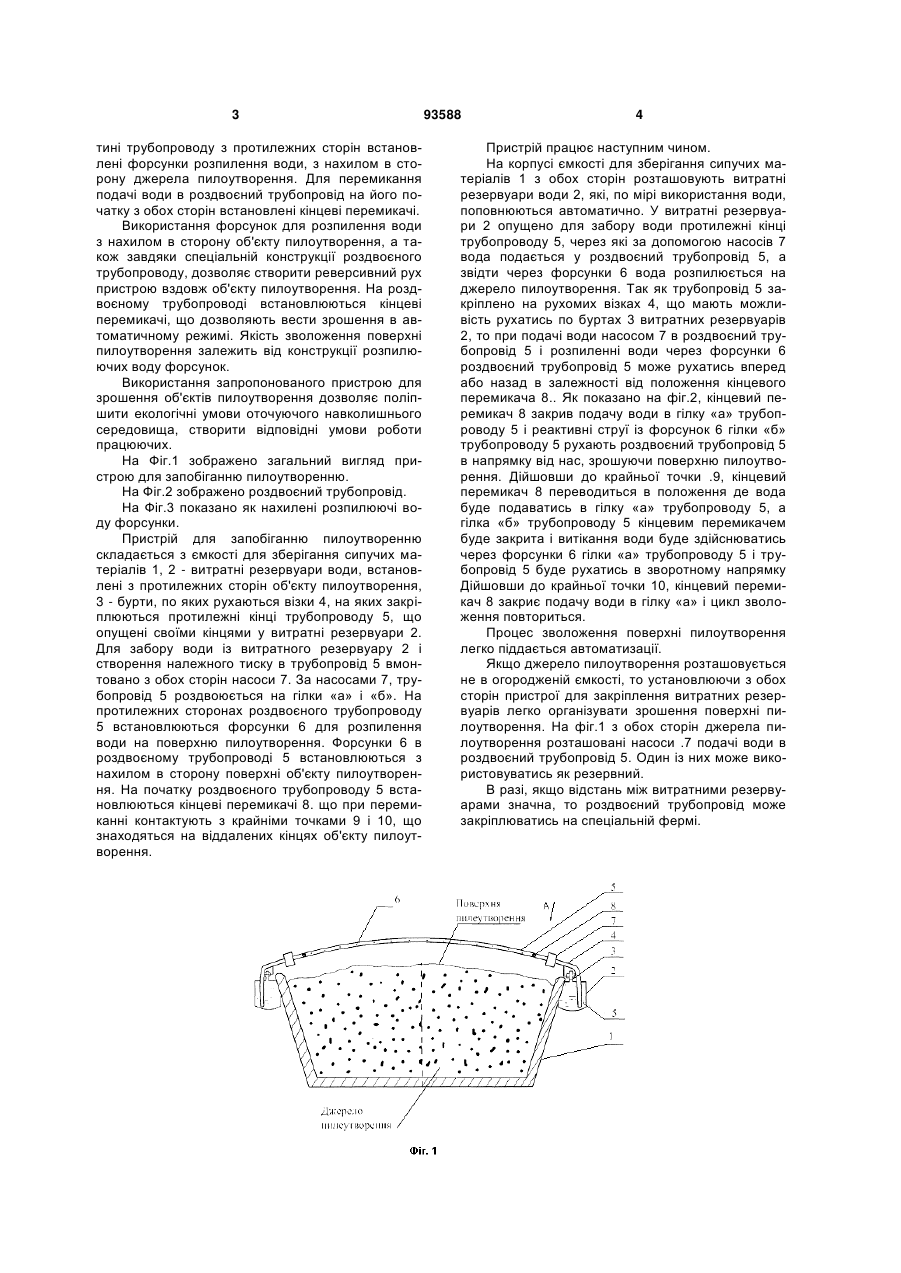

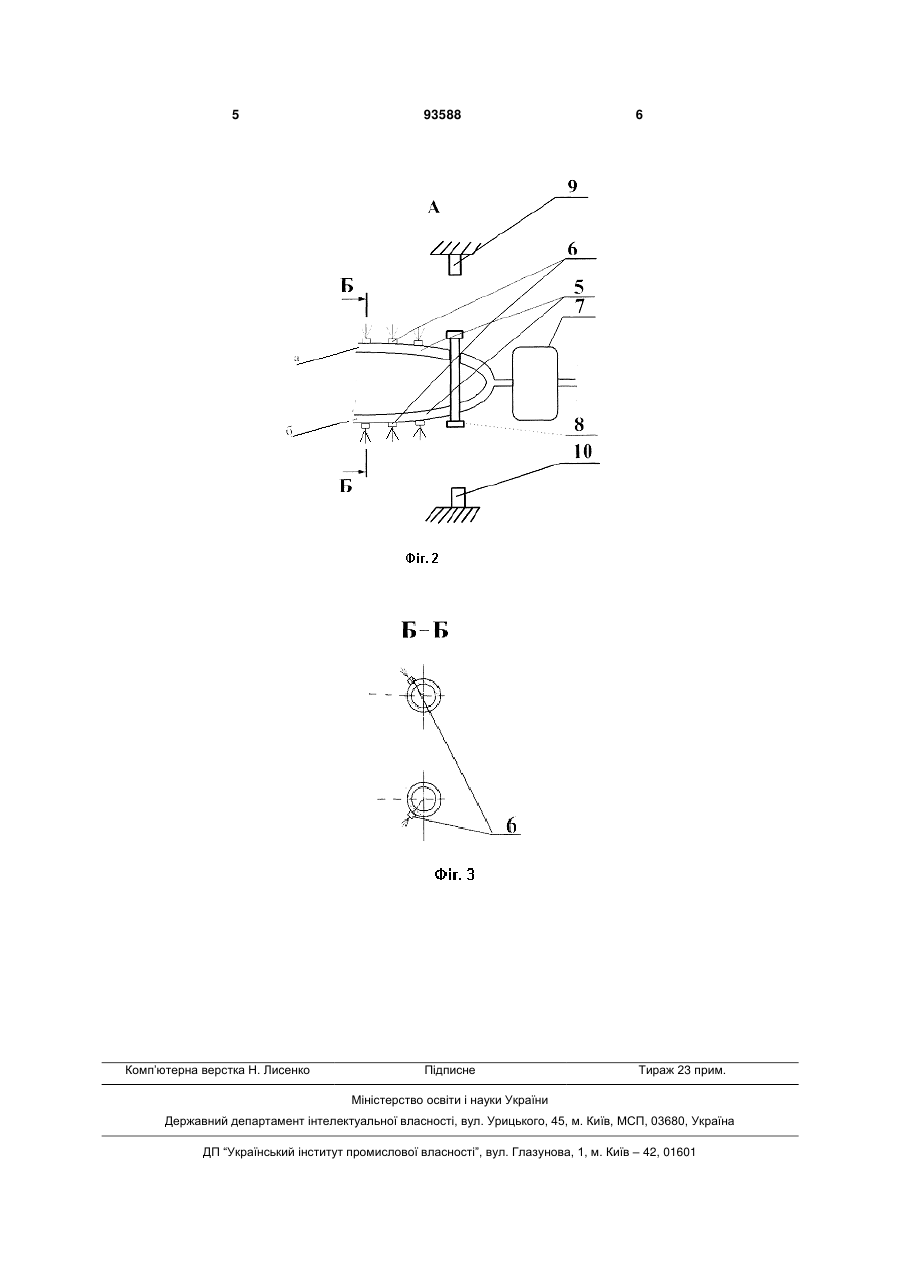

1. Пристрій для запобігання пилоутворенню, що містить розташовані з протилежних сторін джерела пилоутворення трубопроводи і засіб подачі захисного середовища в ці трубопроводи, який відрізняється тим, що з протилежних сторін джерела пилоутворення розташовані витратні резервуари води, виконані з буртами, з можливістю руху по них візків, на яких закріплені протилежні кінці трубопроводу, опущеного у витратні резервуари, обладнаного з обох сторін насосами подачі води в трубопровід, виконаний у вигляді дуги, роздвоєної в верхній частині на гілки, по протилежних сторонах яких встановлені форсунки розпилення води з нахилом в сторону джерела пилоутворення. 2. Пристрій за п.1, який відрізняється тим, що для перемикання подачі води в роздвоєний трубопровід, на його початку з обох сторін встановлені перемикачі. Винахід належить до пристроїв для уловлювання або осадження пилюки в джерелі її утворення, та може бути використаний у вугільній. гірничій і інших галузях промисловості і народного господарства. Відомо, що відкриті склади сипучих матеріалів являються джерелом пилоутворення, несприятливих умов працюючих, забруднення навколишнього середовища, погіршення екологічної обстановки в місцях розташування сипучих складів. На сьогодні розроблено ряд способів запобіганню пилоутворенню. основаних на застосуванні зрошення, аспірації, очищенні запиленого повітря і інших методів. Але використання цих способів і методів бувають малоефективними внаслідок недотримання технологічних параметрів ліквідації пилоутворенню. Практично не вирішна проблема пилоутворення на відкритих площадках де джерел пилоутворення може бути багато. Відомий патент Російської федерації "Укрытие для источников выделения вредностей" В08В15/00, №2038875 від 09.07.1995р.,бюл. №19. що містить розташовані з протилежних сторін джерела виділення небезпечних речовин трубопроводів приточного повітря з щільовими роздаточними соплами і засіб подавання приточного повіт ря, виконаного у вигляді щілі, розташованої впродовж кожного приточного трубопроводу на стороні, протилежній щільовим роздаточним соплам - прототип. Недоліком цього пристрою є те, що захист від розповсюдження шкідливих речовин виконується повітряною завісою, яка може сприяти пилоутворенню і рознесенню пилу повітряними потоками на прилеглі території, забруднюючи їх. В основу винаходу поставлено завдання захисту навколишнього середовища, покращення екологічної обстановки в зоні розташування складів, а також покращення умов роботи працюючих. Для досягнення зазначеної мети пропонується пристрій для запобіганню пилоутворенню, що містить розташовані з протилежних сторін джерела пилоутворення трубопроводи і засіб подачі захисного середовища в ці трубопроводи в якому, у відповідності до винаходу, з протилежних сторін джерела пилоутворення розташовують витратні резервуари води, виконані з буртами, з можливістю руху по них візків, на яких закріплені протилежні кінці трубопроводу, опущеного у витратні резервуари, обладнаного з обох сторін насосами подачі води в трубопровід, виконаного у вигляді дуги в верхній частині роздвоєним, а на роздвоєній час (19) UA (11) 93588 (13) C2 (21) a200905522 (22) 01.06.2009 (24) 25.02.2011 (46) 25.02.2011, Бюл.№ 4, 2011 р. (72) КИРІЄНКО ПЕТРО ГРИГОРОВИЧ, КИРІЄНКО АНДРІЙ ПЕТРОВИЧ, КОБРІН ВІТАЛІЙ МИКОЛАЙОВИЧ (73) НАЦІОНАЛЬНИЙ АЕРОКОСМІЧНИЙ УНІВЕРСИТЕТ ІМ. М.Є.ЖУКОВСЬКОГО "ХАРКІВСЬКИЙ АВІАЦІЙНИЙ ІНСТИТУТ" (56) RU 2038875 C1, 09.07.1995 CN 201150901, 19.11.2008 GB 1427177 A, 10.03.1976 JP 57030566 A, 18.02.1982 JP 7251133 A, 03.10.1995 JP 11343746 A, 14.12.1999 UA 39390 U, 25.02.2009 US 3939881 A, 24.02.1976 3 тині трубопроводу з протилежних сторін встановлені форсунки розпилення води, з нахилом в сторону джерела пилоутворення. Для перемикання подачі води в роздвоєний трубопровід на його початку з обох сторін встановлені кінцеві перемикачі. Використання форсунок для розпилення води з нахилом в сторону об'єкту пилоутворення, а також завдяки спеціальній конструкції роздвоєного трубопроводу, дозволяє створити реверсивний рух пристрою вздовж об'єкту пилоутворення. На роздвоєному трубопроводі встановлюються кінцеві перемикачі, що дозволяють вести зрошення в автоматичному режимі. Якість зволоження поверхні пилоутворення залежить від конструкції розпилюючих воду форсунок. Використання запропонованого пристрою для зрошення об'єктів пилоутворення дозволяє поліпшити екологічні умови оточуючого навколишнього середовища, створити відповідні умови роботи працюючих. На Фіг.1 зображено загальний вигляд пристрою для запобіганню пилоутворенню. На Фіг.2 зображено роздвоєний трубопровід. На Фіг.3 показано як нахилені розпилюючі воду форсунки. Пристрій для запобіганню пилоутворенню складається з ємкості для зберігання сипучих матеріалів 1, 2 - витратні резервуари води, встановлені з протилежних сторін об'єкту пилоутворення, 3 - бурти, по яких рухаються візки 4, на яких закріплюються протилежні кінці трубопроводу 5, що опущені своїми кінцями у витратні резервуари 2. Для забору води із витратного резервуару 2 і створення належного тиску в трубопровід 5 вмонтовано з обох сторін насоси 7. За насосами 7, трубопровід 5 роздвоюється на гілки «а» і «б». На протилежних сторонах роздвоєного трубопроводу 5 встановлюються форсунки 6 для розпилення води на поверхню пилоутворення. Форсунки 6 в роздвоєному трубопроводі 5 встановлюються з нахилом в сторону поверхні об'єкту пилоутворення. На початку роздвоєного трубопроводу 5 встановлюються кінцеві перемикачі 8. що при перемиканні контактують з крайніми точками 9 і 10, що знаходяться на віддалених кінцях об'єкту пилоутворення. 93588 4 Пристрій працює наступним чином. На корпусі ємкості для зберігання сипучих матеріалів 1 з обох сторін розташовують витратні резервуари води 2, які, по мірі використання води, поповнюються автоматично. У витратні резервуари 2 опущено для забору води протилежні кінці трубопроводу 5, через які за допомогою насосів 7 вода подається у роздвоєний трубопровід 5, а звідти через форсунки 6 вода розпилюється на джерело пилоутворення. Так як трубопровід 5 закріплено на рухомих візках 4, що мають можливість рухатись по буртах 3 витратних резервуарів 2, то при подачі води насосом 7 в роздвоєний трубопровід 5 і розпиленні води через форсунки 6 роздвоєний трубопровід 5 може рухатись вперед або назад в залежності від положення кінцевого перемикача 8.. Як показано на фіг.2, кінцевий перемикач 8 закрив подачу води в гілку «а» трубопроводу 5 і реактивні струї із форсунок 6 гілки «б» трубопроводу 5 рухають роздвоєний трубопровід 5 в напрямку від нас, зрошуючи поверхню пилоутворення. Дійшовши до крайньої точки .9, кінцевий перемикач 8 переводиться в положення де вода буде подаватись в гілку «а» трубопроводу 5, а гілка «б» трубопроводу 5 кінцевим перемикачем буде закрита і витікання води буде здійснюватись через форсунки 6 гілки «а» трубопроводу 5 і трубопровід 5 буде рухатись в зворотному напрямку Дійшовши до крайньої точки 10, кінцевий перемикач 8 закриє подачу води в гілку «а» і цикл зволоження повториться. Процес зволоження поверхні пилоутворення легко піддається автоматизації. Якщо джерело пилоутворення розташовується не в огородженій ємкості, то установлюючи з обох сторін пристрої для закріплення витратних резервуарів легко організувати зрошення поверхні пилоутворення. На фіг.1 з обох сторін джерела пилоутворення розташовані насоси .7 подачі води в роздвоєний трубопровід 5. Один із них може використовуватись як резервний. В разі, якщо відстань між витратними резервуарами значна, то роздвоєний трубопровід може закріплюватись на спеціальній фермі. 5 Комп’ютерна верстка Н. Лиcенко 93588 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
