Ключ і дисковий перемикач циліндричного замка

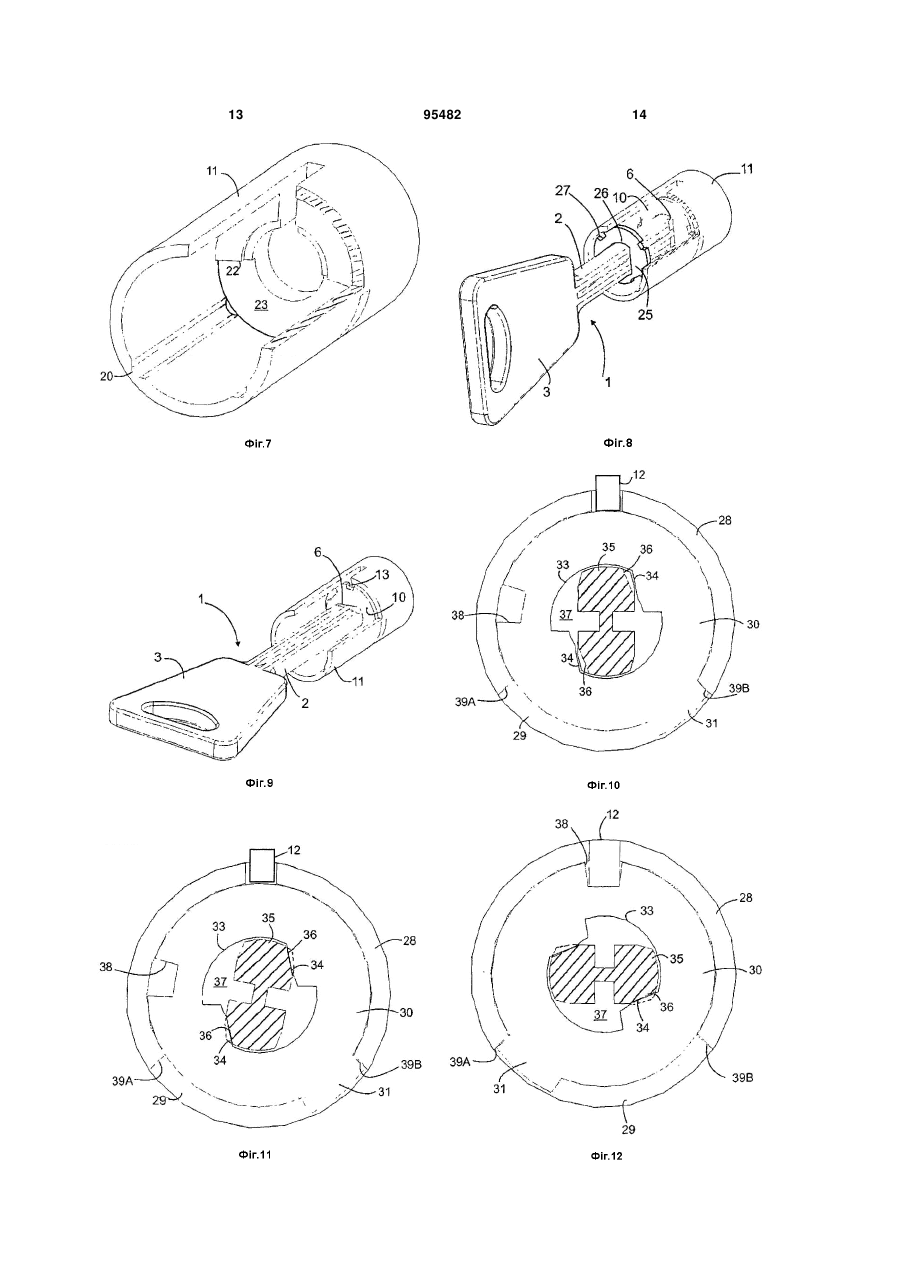

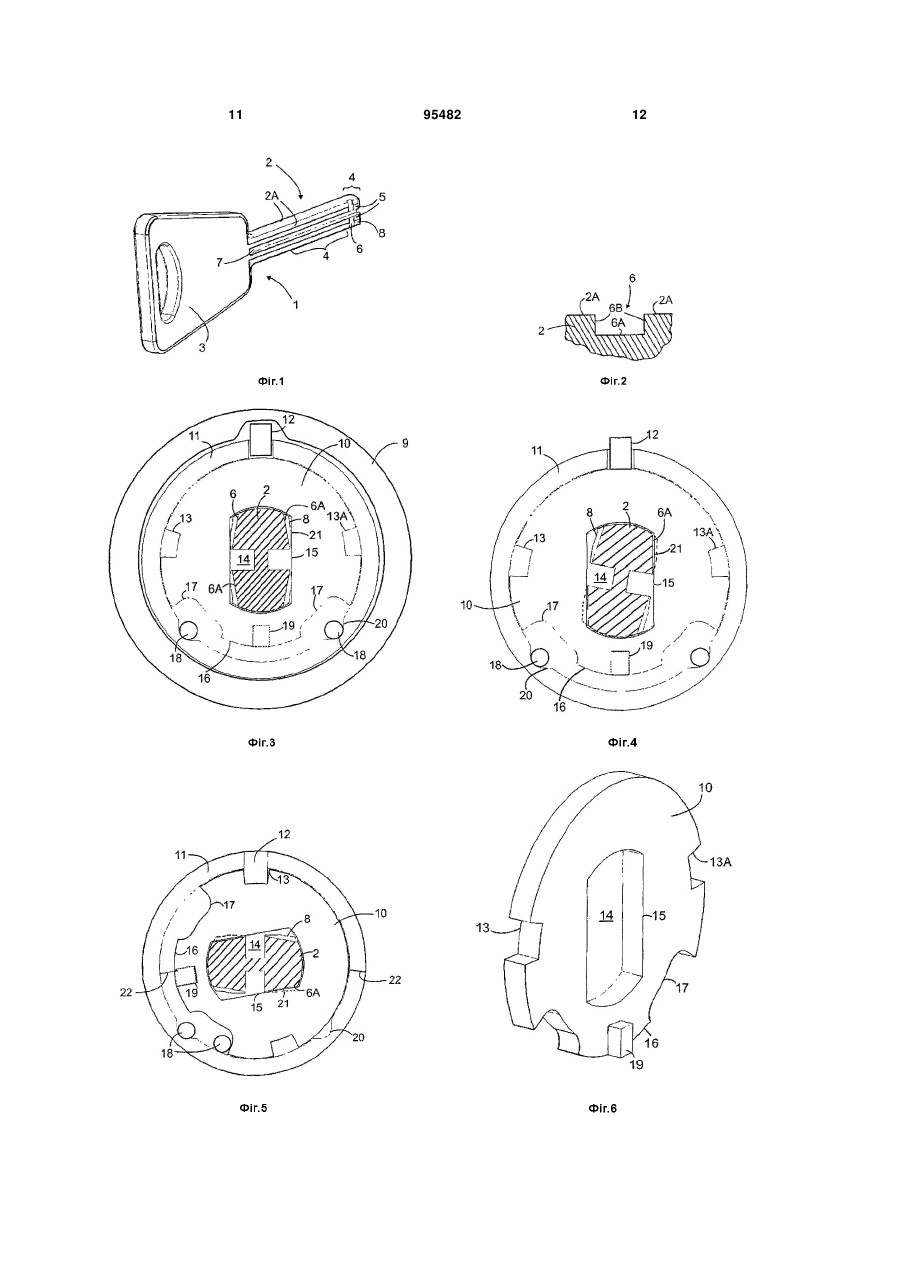

1. Комбінація дискового перемикача циліндричного замка і ключа (1), в якій замок містить корпус (9) циліндра і всередині нього внутрішній циліндр (11, 28), при цьому внутрішній циліндр містить в собі комплект перемикачів, який містить перемикачі (25), що обертаються ключем (1), при цьому щонайменше один з перемикачів є кільцевим перемикачем, вказані перемикачі містять канал (26) для ключа і крайову канавку (27) по зовнішньому краю кожного перемикача, і при цьому вказаний циліндричний замок також містить фіксуючий штифт (12) для блокування замка, вказаний фіксуючий штифт здатний встановлюватися в крайові канавки (27) перемикачів при повороті перемикачів (25) ключем (1) в позицію фіксуючого штиря для того, щоб відкрити замок, при цьому стрижень (2) ключа містить зовнішню поверхню (2А), утворену заготовкою ключа і щонайменше одну комбінаційну зону (4) в напрямку стрижня, в секції якої можливе утворення серії комбінаційних поверхонь, яка відрізняється тим, що стрижень (2) також містить щонайменше одну канавку (6) упоперек напрямку стрижня, при цьому вказана канавка містить нижню секцію (6А) і бічні секції (6В) упоперек нижньої секції між нижньою секцією і зовнішньою поверхнею (2А) стрижня, і при цьому нижня секція (6А) канавки (6) є головною рушійною поверхнею, через яку зусилля, яке повертає ключ (1), передається внутрішньому циліндру (11, 28) циліндричного замка, при цьому 2 (19) 1 3 95482 4 суючого штифта (12), і так, що крайова канавка кільцевого перемикача всередині комплекту перемикачів обертається в позицію фіксуючого штифта (12), в той же час крайова канавка (38) передавального диска (30) обертається в позицію фіксуючого штифта (12). 6. Комбінація за п. 1 або 2, яка відрізняється тим, що передавальний диск містить виїмку вирізу, а виступ знаходиться на внутрішньому дні внутрішнього циліндра і передавальний елемент знаходиться на будь-якому кінці краю виїмки вирізу, а робоча зона є простором, що залишається на сторонах виступу, при цьому поверхні, що спряжуються, є сторонами виступу, який розташований упоперек, навпроти окружності передавального диска. 7. Комбінація за будь-яким з пп. 1-6, яка відрізняється тим, що нижня секція (6А) канавки (6) має рівну форму. 8. Комбінація за п. 7, яка відрізняється тим, що бічні секції (6В) канавки (6) знаходяться під прямим кутом до нижньої ділянки (6А). 9. Комбінація за п. 7 або 8, яка відрізняється тим, що нижня секція (6А) канавки (6) має різну глибину відносно зовнішньої поверхні (2А) в різних точках канавки (6) в подовжньому напрямку канавки (6). 10. Комбінація за будь-яким з пп. 1-9, яка відрізняється тим, що канавка (6) знаходиться на відкритому кінці стрижня (2) ключа. 11. Комбінація за будь-яким з пп. 1-9, яка відрізняється тим, що канавка (6) знаходиться в межах комбінаційної зони (4) стрижня (2) ключа. 12. Комбінація за будь-яким з пп. 1-10, яка відрізняється тим, що комбінаційна зона (4) містить другу канавку (8), паралельну стрижню (2) ключа, при цьому середня секція другої канавки (8) глибша, ніж крайові секції другої канавки (8) і вказана друга канавка (8) утворює найбільш віддалені комбінаційні поверхні для того, щоб утворити серії комбінаційних поверхонь таким чином, що середня секція другої канавки (8) утворює контактну поверхню для перемикача дискового перемикача циліндричного замка. 13. Комбінація за будь-яким з пп. 1-12, яка відрізняється тим, що базова форма профілю стрижня ключа являє собою прямокутник, що має довгі сторони і короткі сторони, при цьому короткі сторони закруглені, утворюючи опуклі поверхні. 14. Комбінація за будь-яким з пп. 1-12, яка відрізняється тим, що базова форма профілю стрижня ключа являє собою прямокутник, що має довгі сторони і короткі сторони, при цьому два протилежних кути прямокутника закруглені. 15. Комбінація за пп. 1-12, яка відрізняється тим, що в середині довгих сторін знаходиться прямокутна канавка (7). Винахід належить до комбінації циліндричного замка і ключа для нього. Зокрема винахід належить до комбінації циліндричного замка з дисковими перемикачами - тобто до дискового перемикача циліндричного замка - і ключа для нього. У відомих циліндричних замках з дисковими перемикачами, наприклад, таких як в публікації FI 74320, перемикачі приводяться в положення відкриття поворотом ключа. В ключі вирізані різні комбінаційні поверхні і коли ключ повертається, вони спрямовують перемикачі в положення, в якому виїмки на зовнішньому краї перемикачів суміщаються по прямій лінії. Що дозволяє перемістити фіксуючий штир у виїмки перемикачів і замок може бути відкритий. Публікація FI 74320 представляє ключ з чотирма серіями комбінаційних поверхонь, що дозволяють вставити ключ у відповідний циліндр в двох позиціях (повертаючи ключ на 180 градусів навколо подовжньої осі). Публікація FI 74320 представляє інший циліндричний дисковий перемикач і ключ для нього. У цій публікації ключ має дві серії комбінаційних поверхонь на протилежних сторонах профілю ключа - тобто поперечному перерізі стрижня ключа. Поверхні ключа спрацьовуються в процесі роботи. Спрацювання поверхонь погіршує роботу ключа і замка, що викликає відмови і може додатково збільшити спрацювання циліндра замка. Крайні поверхні ключа особливо схильні до спрацювання, що викликається навколишнім середо вищем. Більш того поверхні, які використовуються при повороті елементів замка, спрацьовуються завдяки і природним факторам, і опору, що викликається частинами перемикача замка. Спрацювання ключа прискорюється при більш важкій експлуатації, такій як експлуатація в озброєній охороні, обслуговуючим персоналом і доглядачами. Метою винаходу є усунення проблем, викликаних спрацюванням ключа. Мета досягається так, як представлено в незалежник пункті формули винаходу. Залежні пункти формули винаходу описують різні варіанти здійснення винаходу. Інноваційна ідея націлена на досягнення найменшого можливого спрацювання поверхонь ключа відомих як кільцеві поверхні. Кільцеві поверхні належать до поверхонь, які найбільш віддалені від центру стрижня ключа і приводять в рух частини дискового перемикача циліндричного замка кожний раз, коли ключ повертається в замку в каналі для ключа. Якщо кільцеві поверхні достатньо спрацьовані, це спричиняє відхилення в роботі дискового перемикача циліндричного замка. Відхилення в роботі, в свою чергу, може викликати додаткове спрацювання частин замка. Ключ згідно з винаходом містить канавку, розташовану упоперек стрижня ключа. Канавка містить нижню секцію 6А і бічні секції 6В, розташовані упоперек нижньої секції між нижньою секцією і зовнішньою поверхнею 2А стрижня ключа. Нижня секція канавки є головною рушійною поверхнею 5 ключа, яка застосовується для передачі поворотного зусилля від ключа дисковому перемикачу циліндричного замка. Це знижує спрацювання кільцевих поверхонь ключа, тому що кільцеві поверхні циліндричного замка не передають основне зусилля або будь-яку частину зусилля повороту ключа дисковому перемикачу циліндричного замка. Оскільки головна рушійна поверхня, що передає основну частину або повністю все зусилля повороту ключа внутрішньому циліндру циліндричного замка, знаходиться на дні канавки 6, вона не дуже сильно піддається спрацюванню, яке викликається факторами навколишнього середовища. Спрацювання рушійної поверхні ключа 6А практично повністю викликається контактом між ним і передавальним диском, розташованим у внутрішньому циліндрі замка. Нижче йде докладний опис винаходу з посиланням на фігури прикладених креслень, де: фігура 1 ілюструє зразок ключа, згідно з винаходом, фігура 2 - зразок канавки ключа згідно з винаходом, фігура 3 - зразок ключа і передавальний диск, згідно з винаходом, з ключем в базовій позиції, фігура 4 - зразок ключа, і передавальний диск, згідно з винаходом, з ключем, повернутим проти передавального диска, фігура 5 - ключ і передавальний диск згідно з винаходом, при цьому ключ повернутий так, що передавальний диск знаходиться навпроти спряжуваної поверхні у внутрішньому циліндрі замка, фігура 6 - зразок передавального диска в дисковому перемикачі циліндричного замка згідно з винаходом, Фігура 7 - зразок ключа і частина дискового перемикача циліндричного замка згідно з винаходом, Фігура 8 - зразок ключа і частини дискового перемикача циліндричного замка згідно з винаходом, при цьому ключ встановлений в основну позицію, Фігура 9 - зразок ключа і частини дискового перемикача циліндричного замка згідно з винаходом, при цьому ключ повернутий, Фігура 10 - інший варіант ключа і передавального диска згідно з винаходом, при цьому ключ встановлений в основну позицію, Фігура 11 - ще один варіант ключа і передавального диска згідно з винаходом, при цьому ключ повернутий проти передавального диска, Фігура 12 - ще один варіант ключа і передавального диска згідно з винаходом, при цьому ключ повернутий так, що передавальний диск знаходиться навпроти спряженої поверхні всередині циліндра замка. Фігура 1 ілюструє зразок ключа 1 згідно з винаходом, більш точно, заготовку ключа, на якій ще не утворена серія комбінаційних поверхонь, поєднувана з конкретним дисковим перемикачем циліндричного замка. (Заготовка також може працювати як справжній ключ, якщо циліндр замка підготовлений для роботи із заготовкою). Стрижень ключа 2 обертається за допомогою кінця 3 ключа, щоб відкрити дисковий перемикач ключа 95482 6 циліндричного замка. Стрижень 2 містить комбінаційну зону 4 в напрямку стрижня, в якій може бути утворена серія комбінаційних поверхонь. Комбінаційні поверхні розрізані на комбінаційні зони. Звичайно вони називаються комбінаційними розрізами. Зразок ключа на фігурі 1 має чотири комбінаційні зони. У межах визначеної секції довжини стрижня 2 профіль стрижня ключа має короткі сторони і частину кінців довгих сторін. Кількість комбінаційних зон стрижня ключа залежить від профілю ключа. Однак, стрижень ключа містить щонайменше одну комбінаційну зону в напрямку стрижня. Стрижень 2 ключа 1 також містить зовнішню поверхню 2А, утворену заготовкою ключа і щонайменше одну канавку 6 упоперек напрямку стрижня. Канавка містить нижню секцію 6А і бічні секції 6В упоперек нижньої секції між нижньою секцією і зовнішньою поверхнею 2А стрижня. Нижня секція канавки є головною рушійною поверхнею, через яку обертове зусилля може бути передане від ключа 1 дисковому перемикачу циліндричного замка. Бічні секції 6В захищають нижню секцію 6А від спрацювання, що викликається факторами навколишнього середовища. Канавка 6 більш детально показана на фігурі 2. Коли нижня секція 6А канавки 6 має рівну форму, її легше виготовляти. Переважно, щоб бічні сторони 6В канавки знаходилися під прямим кутом до нижньої секції 6А. При такому розташуванні канавка 6 займає найменший, можливий простір на стрижні ключа 2. Можливі також інші форми нижньої секції 6А і інші напрямки перерізу бічних секцій навпроти осі стрижня ключа. У принципі, канавка 6 може бути розміщена в будь-якому прийнятному місці на стрижні ключа. Однак рекомендується розташовувати її на відкритому кінці стрижня ключа, як показано на фігурі 1. Також можливо, щоб канавка 6 (щонайменше частково) знаходилася в комбінаційній зоні стрижня ключа. Зовнішня поверхня ключа також містить кільцеві поверхні 5, через які зусилля, яке обертає ключ взаємодіє з кільцевими перемикачами дискового перемикача циліндричного замка. Кільцеві перемикачі завжди рухаються за поворотом ключа. Комбінаційна зона на стрижні ключа, згідно з винаходом може додатково містити канавку 8 паралельно стрижню ключа, при цьому середня секція канавки знаходиться глибше, ніж краї канавки. Канавка 8 утворює найнижчі, тобто найбільш віддалені від центру, комбінаційні поверхні для того, щоб утворити серії комбінаційних поверхонь так, що середня секція канавки утворює контактну поверхню для перемикача дискового перемикача циліндричного замка. Це до того ж націлене на зниження спрацювання найбільш віддалених від центру комбінаційних поверхонь. Зразок ключа, зображений на фігурі 1, до того ж містить прямокутну канавку 7 по центру довгих сторін стрижня ключа. Фігура 3 ілюструє зразок ключа 1 і дисковий перемикач циліндричного замка згідно з винаходом. Фігура 8 ілюструє внутрішній циліндр замка в частковому розрізі. Дисковий перемикач циліндри 7 чного замка містить корпус циліндра 9 (показаний на фігурі 3), а в ньому - внутрішній циліндр 11. Внутрішній циліндр має комплект дисків, що містить перемикачі 25, які повертаються ключем 1 (фігура 8). Фігура 8 ілюструє тільки один з перемикачів комплекту дисків. Щонайменше один перемикач є кільцевим перемикачем. Кільцевий перемикач належить до перемикача, який завжди обертається ключем і призначений для контакту з найбільш віддаленою від центра поверхнею ключа, яка називається кільцевою поверхнею. Відповідно посилання зроблені на 1-перемикач, 2перемикач і т. д., в залежності від відповідного позначення поверхні тієї комбінаційної поверхні, з якою призначений контактувати перемикач. Різні варіанти комбінаційної поверхні створюються різанням. Перемикачі містять канал 26 для ключа, а по зовнішньому краю кожного перемикача - крайову канавку 27. Для блокування замка циліндричний замок також містить фіксуючий штифт 12. Фіксуючий штифт може бути встановлений в крайові канавки 27 перемикачів при повороті перемикачів ключем 1 для того, щоб відкрити замок. Зрозуміло, що перемикач дискового циліндричного замка звичайно містить і інші частини, які виключені з опису цього винаходу для ясності. Фігури з 3 по 5 ілюструють приклади взаємних дій ключа і передавального диска дискового перемикача циліндричного замка згідно з винаходом. Стрижень 2 ключа показаний в напрямку осі стрижня, роблячи видимим профіль стрижня (поперечний переріз заготовки ключа). Поперечний переріз ключа проходить по канавці 6. Внутрішній циліндр 11 і передавальний диск 10 видні з торця осі внутрішнього циліндра. Цей вигляд до того ж ясно показує форму каналу для ключа 14 в передавальному диску. Фігура 3 показує ключ і передавальний диск згідно з винаходом з ключем, розташованим в основній позиції. Основною позицією називається така позиція ключа, в якій ключ може бути вставлений в перемикач диска циліндричного замка. Передавальний диск 10 містить канал для ключа 14 і на зовнішньому краї диска крайову канавку 13. Край 15 каналу для ключа містить щонайменше одну поверхню 21, яка спряжується з нижньою секцією канавки 6. Необхідна кількість спряжуваних поверхонь залежить від профілю ключа, який використовується. Форма спряжуваної поверхні відповідає формі нижньої секції канавки 6. Циліндричний замок також містить фіксуючий штифт 12. Передавальний диск також має передавальний елемент 19, який може бути встановлений навпроти спряжуваної поверхні у внутрішньому циліндрі. Фігура 6 ілюструє передавальний диск прикладу, зображеного на фігурі 1, а фігура 7 ілюструє внутрішній циліндр 11. На прикладі, зображеному на фігурі 3, перемикач диска циліндричного замка містить два поворотних штифти 18, призначених для повертання перемикачів в комплекті всередині внутрішнього циліндра, в основну позицію, коли ключ обертається в основну позицію, після того як замок відкриється. Внутрішня поверхня внутрішнього циліндра 11 має виїмки 20 для поворотних штифтів. 95482 8 Перемикач диска циліндричного замка цього типу буде, таким чином, відкритий поворотом ключа в будь-якому напрямку. З цієї причини передавальний диск в перемикачі диска циліндричного замка цього типу також має ще одну крайову канавку 13А і крайовий виріз 16 для поворотних штифтів 18. Кінці крайових вирізів також мають заглиблені зони вирізу 17. Фігура 4 показує приклад, зображений на фігурі 3, де ключ повернутий по відношенню до передавального диска 10. Профіль ключа в цьому прикладі має чотири канавки 6. Коли ключ обертається, відкриваючи замок, нижні секції 6А канавок на протилежних секціях поверхні профілю ключа утворюють контактну поверхню для відповідних поверхонь 21, які спряжуються з краєм 15 каналу для ключа в передавальному диску. Якщо далі ключ обертається за годинниковою стрілкою з позиції, зображеної на фігурі 4, крайова канавка 13 на передавальному диску 10 може бути повернута до позиції фіксуючого штифта 12. Більш того коли всі перемикачі комплекту перемикачів у внутрішньому циліндрі 11 повертаються в певну позицію, фіксуючий штифт здатний встановитися в крайові канавки перемикача і передавального диска, дозволяючи відкрити замок. У цій ситуації стрижень 2 ключа знаходиться в позиції, показаній на фігурі 5. В цій позиції передавальний елемент 19 на передавальному диску знаходиться в контакті зі спряженою поверхнею 22 внутрішнього циліндра, утворюючи передавальне з'єднання від ключа 1 до внутрішнього циліндра 11. Коли ключ обертається далі за годинниковою стрілкою з позиції, зображеної на фігурі 5, замок відкривається. Нижня секція 6А канавки є рушійною поверхнею, що передає зусилля від ключа до передавального диска. Фігура 6 ілюструє варіант здійснення передавального елемента 19, що має виступ в напрямку осі внутрішнього циліндра. Іншими словами виступ, розташований упоперек площини, утвореної головною поверхнею передавального диска. Фігура 7 ілюструє варіант втілення внутрішнього циліндра 11, який вміщує в себе передавальний елемент, зображений на фігурі 6. В цьому варіанті втілення внутрішнього циліндра нижня частина внутрішнього циліндра має робочу зону 23 для передавального елемента 19. Робоча зона являє собою виріз всередині нижньої частини внутрішнього циліндра, а краї вказаного вирізу утворюють поверхні 22, які спряжуються з передавальним елементом. В іншому варіанті виїмка вирізу знаходиться на передавальному диску, а виступи - всередині нижньої частини внутрішнього циліндра. У цьому випадку передавальний елемент знаходиться на будь-кому з кінцевих країв вирізаної виїмки, а робоча зона являє собою простір, що залишається по сторонах виступу. Спряжувані поверхні являють собою сторони виступу, які розташовані упоперек окружності передавального диска. На фігурах від 2 до 5 можна бачити, що нижня секція 6А канавки рівна і це також випадок зі спряжуваними поверхнями 21 передавального диска. Рівна форма спряжуваної поверхні, переважна тому, що вона утворює рівну і велику контактну 9 поверхню для головної поверхні ключа і її легше виготовити. Звичайно, інші форми можливі, але і в цих випадках треба відмітити, що форма контакту створюється настільки великою наскільки можливо. Більш того можна бачити, що канавка може бути різної глибини по відношенню до зовнішньої поверхні 2А ключа в різних точках нижньої секції 6а в подовжньому напрямку канавки. Головні цілі полягають в створенні великої контактної поверхні. Фігура 8 ілюструє ключ 1 згідно з винаходом і частини внутрішнього циліндра 11, при цьому ключ знаходиться в нормальній позиції в каналі для ключа дискового перемикача дискового каналу. Фігура 9 ілюструє ситуацію, при якій ключ повернутий так, що крайова канавка 13 передавального диска 10 (і одночасно крайові канавки 27 перемикача 25) суміщені в лінію на фіксуючому штифті. Фігура 10 ілюструє ще один зразок ключа і передавального диска 30 згідно з винаходом, при цьому ключ встановлений в основну позицію. У цьому прикладі ключ має дві поперечні канавки, нижні секції 36 яких можуть бути встановлені навпроти спряжуваної поверхні 34 краю 33 канала 37 для ключа передавального диска 30. У доповнення до крайової канавки 38, край передавального диска має радіальний виступ, який утворює передавальний елемент 31. Робочою зоною 29 передавального елемента є виріз на стінці внутрішнього циліндра, а краї 39А, 39В вирізу утворюють спряжувані поверхні для передавального елемента 31. Виступ знаходиться в контакті з однією зі спряжуваних поверхонь 39А, коли ключ обертається, відкриваючи замок так, що крайова канавка 38 передавального диска знаходиться на фіксуючому штифті 12, і так, що крайова канавка кільцевого перемикача всередині комплекту перемикачів передавального диска здійснює поворот в позицію фіксуючого штифта 12, і в той же час крайова канавка 38 передавального диска обертається в позицію фіксуючого штифта. Крайові канавки інших перемикачів також одночасно повертаються в положення фіксуючого штифта. У цьому прикладі замок може відкриватися тільки поворотом ключа в одному напрямку. Фігура 11 ілюструє приклад, зображений на фігурі 10, з ключем, повернутим проти передавального диска 30. Коли ключ обертається, відкриваючи замок, нижні секції 36 канавок на протилежних секціях поверхні профілю ключа утворюють контактну поверхню для відповідних спряжуваних поверхонь 34 краю 33 канала для ключа передавального диска. Якщо ключ далі обертається за годинниковою стрілкою з ситуації, зображеної на фігурі 11, крайова канавка 38 на передавальному диску 30 може бути повернута в позицію фіксуючого штифта 12. Більш того коли всі перемикачі в комплекті у внутрішньому циліндрі 11, повертаються у відповідну позицію, фіксуючий штифт здатний встановитися в крайові канавки перемикачів і передавального диска, дозволяючи відкрити замок. У цій ситуації стрижень ключа 35 знаходиться в позиції показаній на фігурі 12. У цій позиції, пе 95482 10 редавальний елемент 31 на передавальному диску знаходиться в контакті зі спряженою поверхнею 39А внутрішнього циліндра 28. Коли ключ продовжує повертатися за годинниковою стрілкою з позиції, зображеної на фігурі 12, замок відкривається. Коли ключ знову обертається проти годинникогодинникової стрілки, фіксуючий штифт 12 може піднятися з крайових канавок за допомогою пружинного механізму циліндричного замка. У цей час замок повертається в закритий стан. Одна із сторін крайової канавки 38 в передавальному диску (на фігурі це права сторона канавки відносно центру диска) може також бути нахилена для того, щоб полегшити фіксуючому штифту підйом з канавки 38. Як ілюструється прикладами, в комбінації ключ/замок згідно з винаходом головна передача зусилля - тобто передача основної частини або повністю всього зусилля від ключа до циліндра замка - відбувається через нижню секцію 6А поперечної канавки 6 в стрижні ключа. Краї 6В канавки захищають нижню секцію від зовнішнього спрацювання, що викликається факторами навколишнього середовища. Оскільки через кільцеві поверхні ключа немає передачі зусилля (головним чином або зовсім), спрацювання, що викликається на них, знижується в порівнянні з попередніми здійсненнями, в яких кільцеві поверхні беруть участь в передачі зусилля від ключа до циліндра замка. Однак дія між передавальною канавкою 6 і циліндром замка повинна здійснюватися так, щоб кільцеві поверхні ключа продовжували використовуватися, наприклад, для спрямування поворотних штифтів і як можливий варіант комбінації. Таким чином, крайні канавки перемикачів і передавального диска повинні суміщатися в лінію на фіксуючому штифті для того, щоб відкрити замок. Перемикачі можна розташувати так, що вони не будуть передавати зусилля між ключем і внутрішнім циліндром циліндра замка або щоб тільки мала частина спільного зусилля, що повертає ключ, передавалася через перемикач або перемикачі. Ключ згідно з винаходом можна впровадити для ключа для дискового перемикача циліндричного замка, що має різні профілі ключа, наприклад, для того, щоб основна форма профілю стрижня ключа 2 (профіль заготовки ключа) була прямокутником, який має довгі сторони і короткі сторони, короткі сторони округлюються, утворюючи опуклі поверхні. В іншому прикладі основна форма профілю заготовки ключа 3 прямокутна, що має довгі сторони і короткі, два протилежних кути прямокутника округлюються. Тут також посередині довгих сторін вказаного зразка профілів може бути прямокутна канавка 7. Із зразків представлених вище очевидно, що варіант здійснення винаходу можна створити, використовуючи різноманітність різних рішень. Крім того, очевидно, що винахід не обмежений зразками, згаданими в цьому тексті, але може бути здійснена велика кількість, інших різних варіантів здійснення в обсязі ідеї винаходу. 11 95482 12 13 95482 14 15 Комп’ютерна верстка М. Ломалова 95482 Підписне 16 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
