Пристрій зони вторинного охолодження

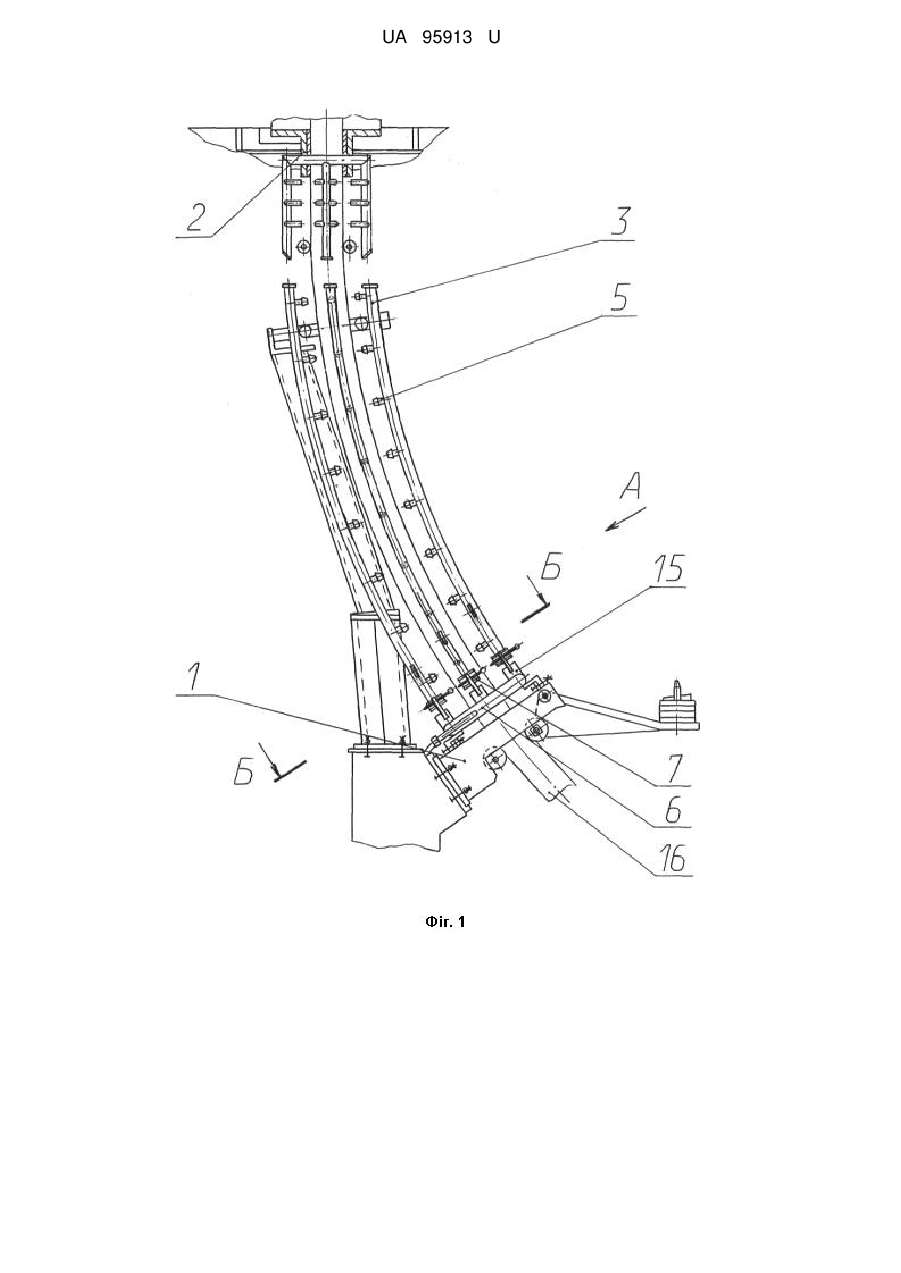

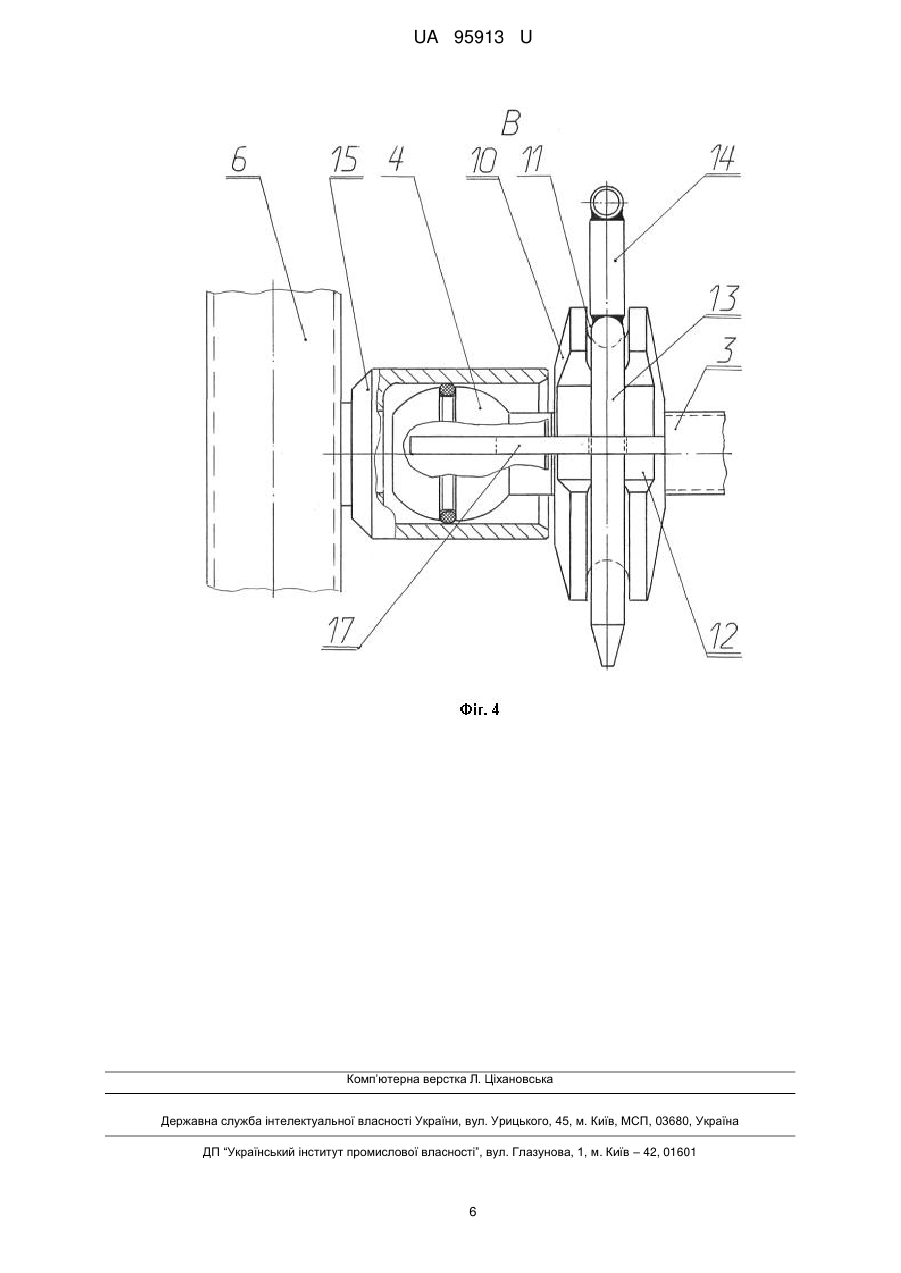

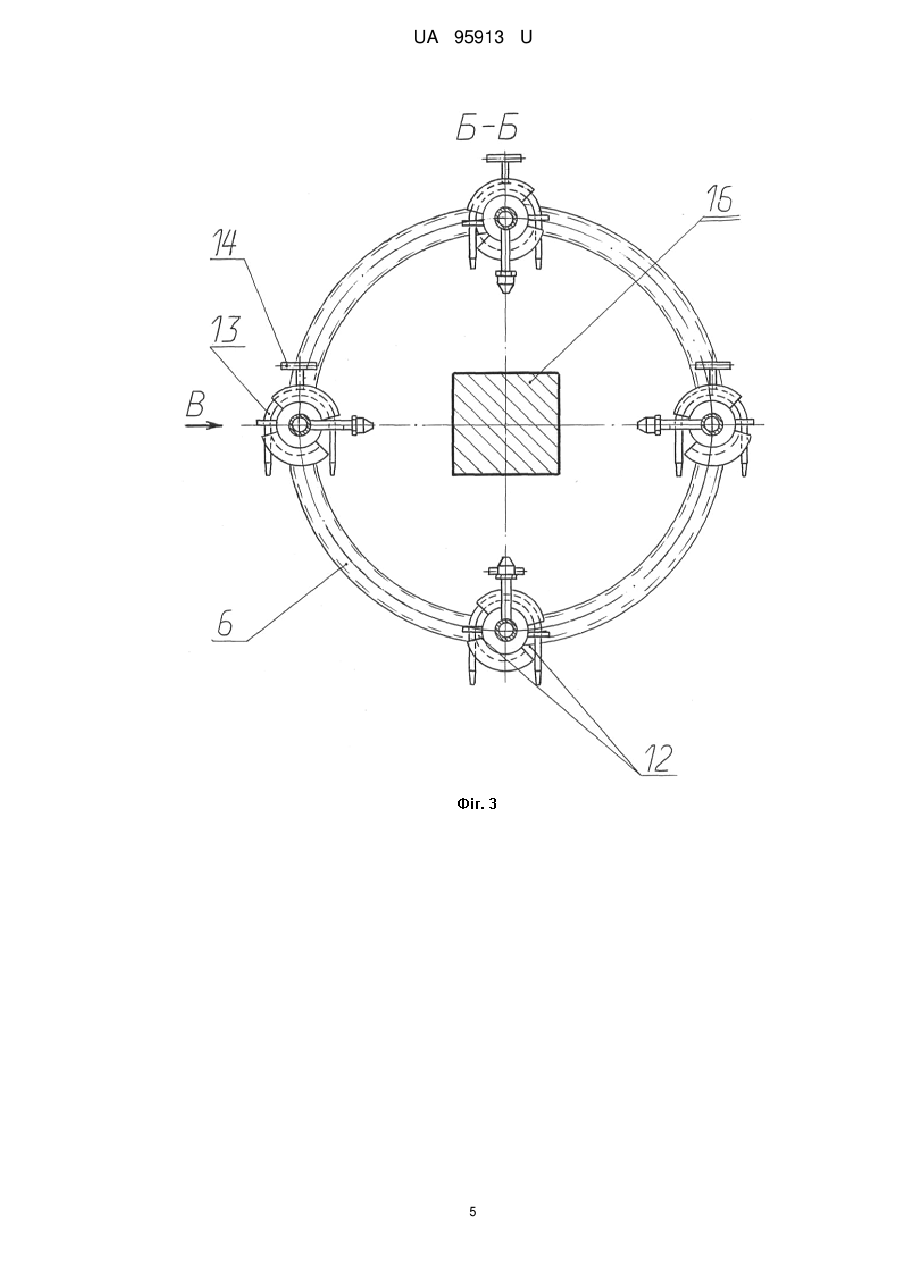

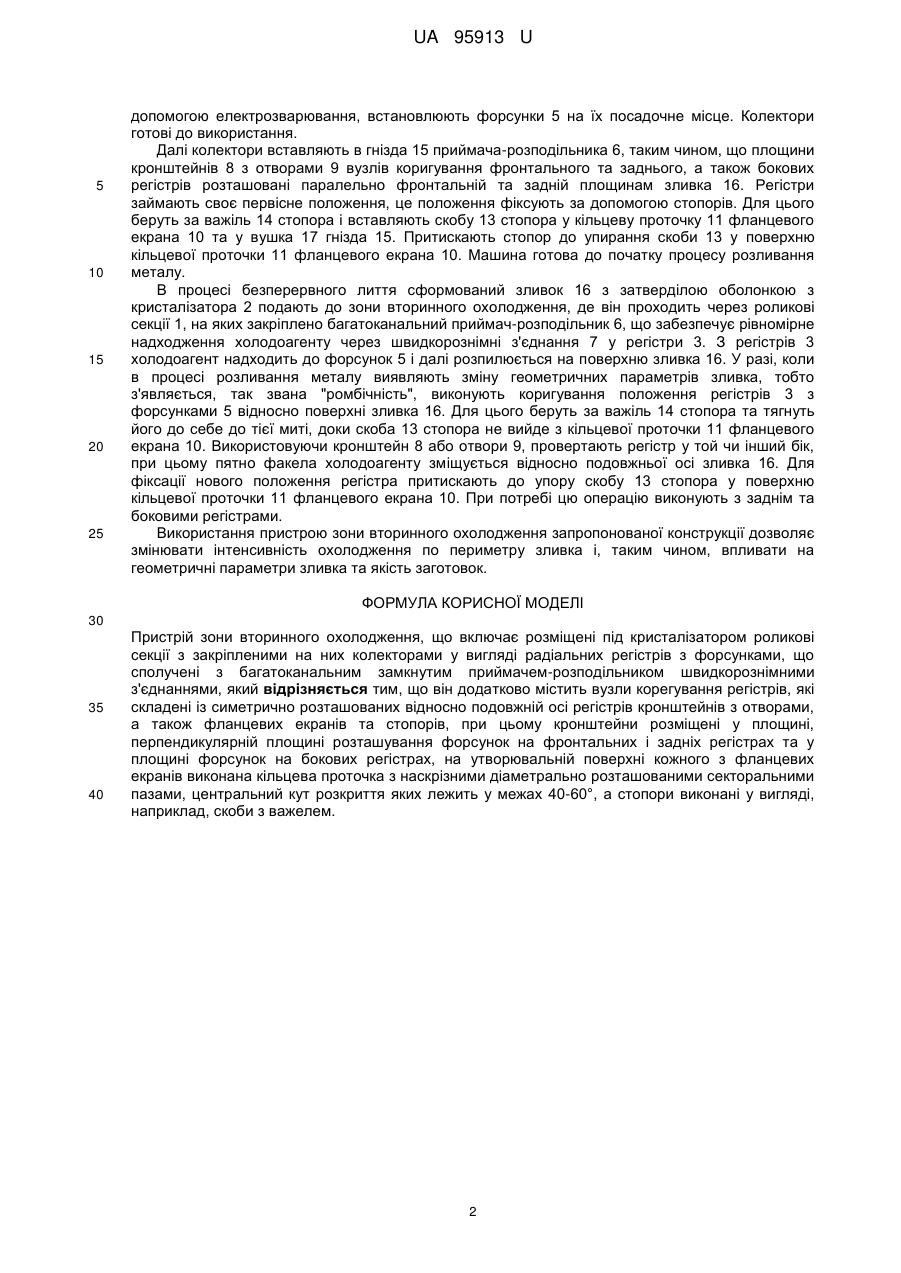

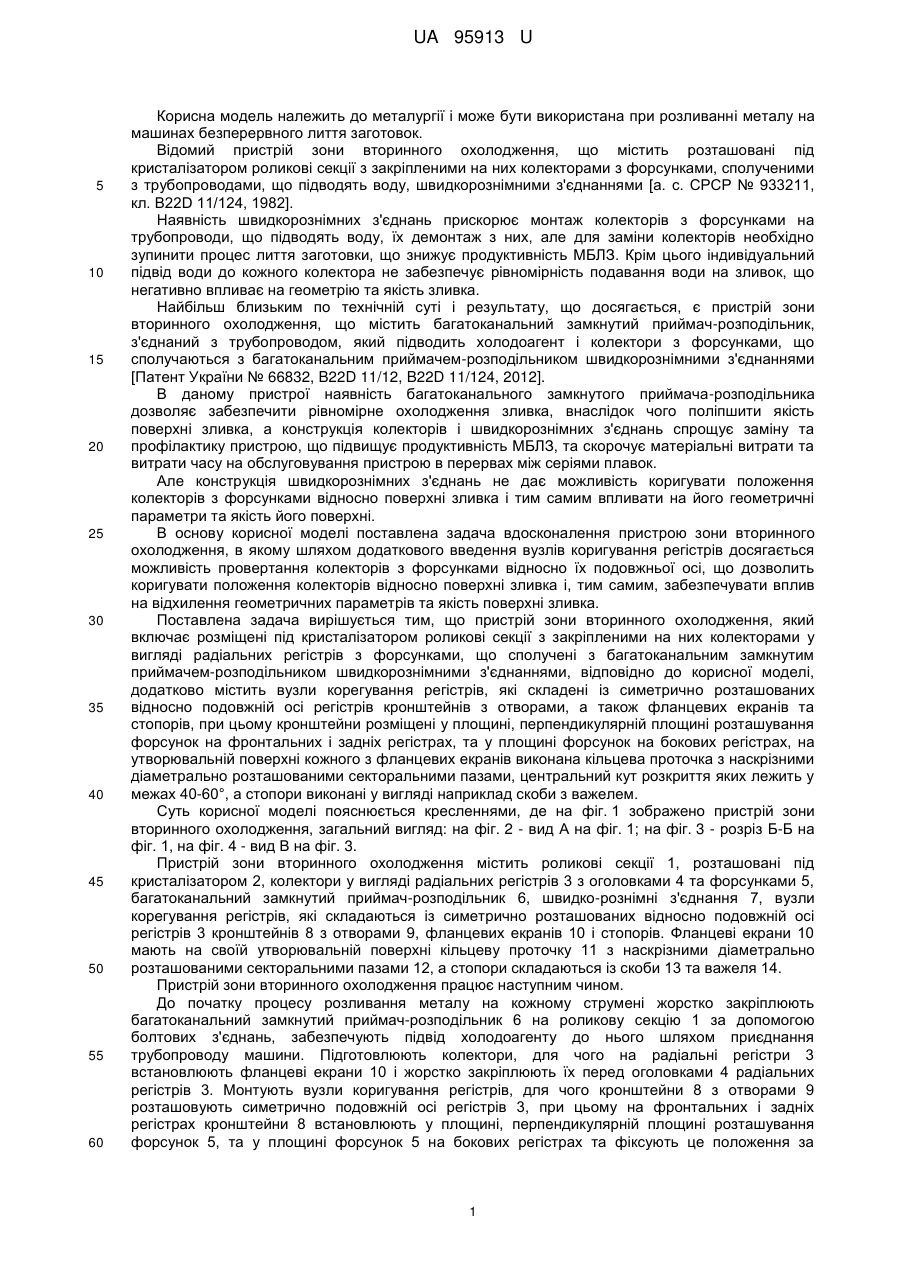

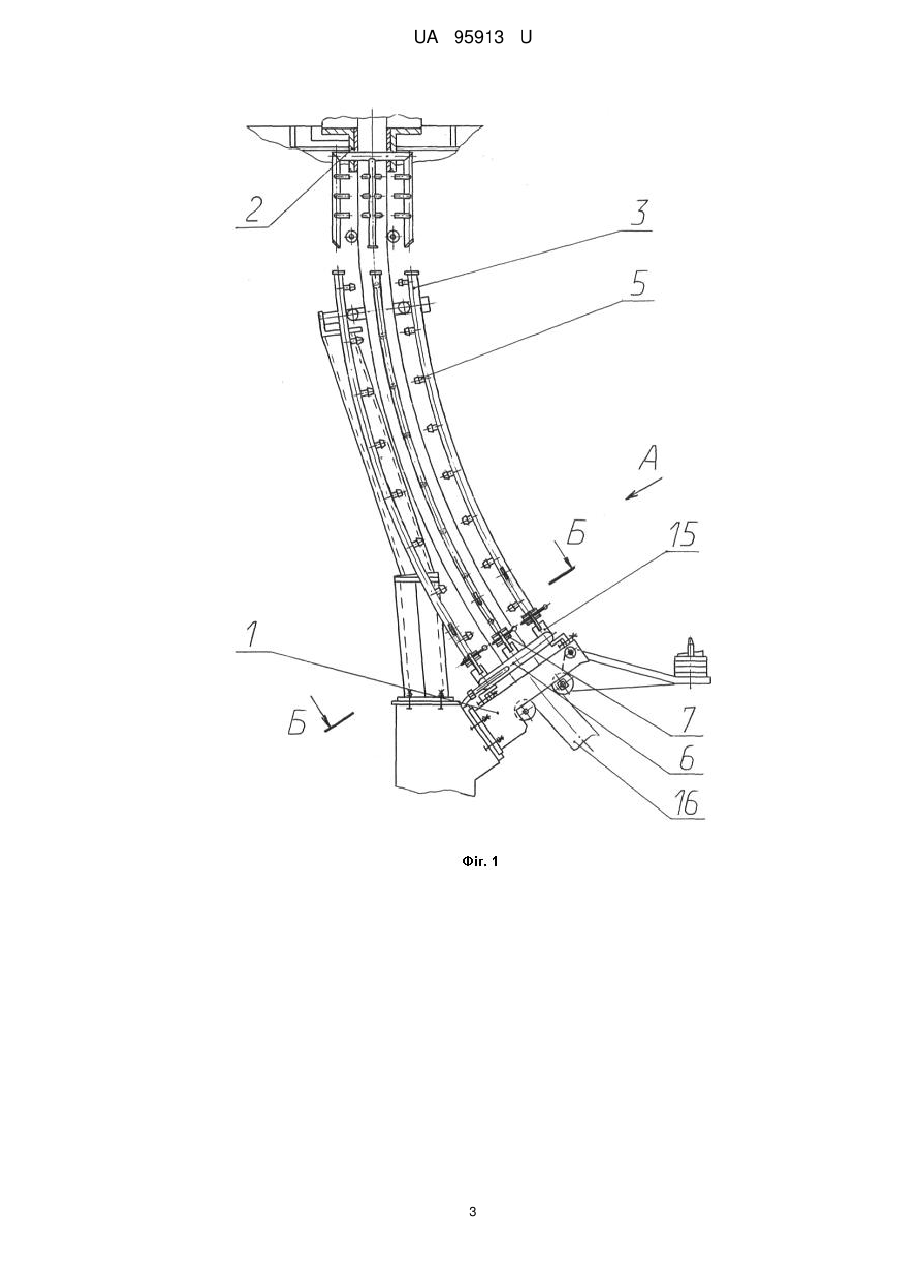

Реферат: Пристрій зони вторинного охолодження включає розміщені під кристалізатором роликові секції з закріпленими на них колекторами у вигляді радіальних регістрів з форсунками, що сполучені з багатоканальним замкнутим приймачем-розподільником швидкорознімними з'єднаннями. Він додатково містить вузли корегування регістрів, які складені із симетрично розташованих відносно подовжній осі регістрів кронштейнів з отворами, а також фланцевих екранів та стопорів. Кронштейни розміщені у площині, перпендикулярній площині розташування форсунок на фронтальних і задніх регістрах та у площині форсунок на бокових регістрах. На утворювальній поверхні кожного з фланцевих екранів виконана кільцева проточка з наскрізними діаметрально розташованими секторальними пазами, центральний кут розкриття яких лежить у межах 40-60°. Стопори виконані у вигляді, наприклад, скоби з важелем. UA 95913 U (12) UA 95913 U UA 95913 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до металургії і може бути використана при розливанні металу на машинах безперервного лиття заготовок. Відомий пристрій зони вторинного охолодження, що містить розташовані під кристалізатором роликові секції з закріпленими на них колекторами з форсунками, сполученими з трубопроводами, що підводять воду, швидкорознімними з'єднаннями [а. с. СРСР № 933211, кл. B22D 11/124, 1982]. Наявність швидкорознімних з'єднань прискорює монтаж колекторів з форсунками на трубопроводи, що підводять воду, їх демонтаж з них, але для заміни колекторів необхідно зупинити процес лиття заготовки, що знижує продуктивність МБЛЗ. Крім цього індивідуальний підвід води до кожного колектора не забезпечує рівномірність подавання води на зливок, що негативно впливає на геометрію та якість зливка. Найбільш близьким по технічній суті і результату, що досягається, є пристрій зони вторинного охолодження, що містить багатоканальний замкнутий приймач-розподільник, з'єднаний з трубопроводом, який підводить холодоагент і колектори з форсунками, що сполучаються з багатоканальним приймачем-розподільником швидкорознімними з'єднаннями [Патент України № 66832, B22D 11/12, B22D 11/124, 2012]. В даному пристрої наявність багатоканального замкнутого приймача-розподільника дозволяє забезпечити рівномірне охолодження зливка, внаслідок чого поліпшити якість поверхні зливка, а конструкція колекторів і швидкорознімних з'єднань спрощує заміну та профілактику пристрою, що підвищує продуктивність МБЛЗ, та скорочує матеріальні витрати та витрати часу на обслуговування пристрою в перервах між серіями плавок. Але конструкція швидкорознімних з'єднань не дає можливість коригувати положення колекторів з форсунками відносно поверхні зливка і тим самим впливати на його геометричні параметри та якість його поверхні. В основу корисної моделі поставлена задача вдосконалення пристрою зони вторинного охолодження, в якому шляхом додаткового введення вузлів коригування регістрів досягається можливість провертання колекторів з форсунками відносно їх подовжньої осі, що дозволить коригувати положення колекторів відносно поверхні зливка і, тим самим, забезпечувати вплив на відхилення геометричних параметрів та якість поверхні зливка. Поставлена задача вирішується тим, що пристрій зони вторинного охолодження, який включає розміщені під кристалізатором роликові секції з закріпленими на них колекторами у вигляді радіальних регістрів з форсунками, що сполучені з багатоканальним замкнутим приймачем-розподільником швидкорознімними з'єднаннями, відповідно до корисної моделі, додатково містить вузли корегування регістрів, які складені із симетрично розташованих відносно подовжній осі регістрів кронштейнів з отворами, а також фланцевих екранів та стопорів, при цьому кронштейни розміщені у площині, перпендикулярній площині розташування форсунок на фронтальних і задніх регістрах, та у площині форсунок на бокових регістрах, на утворювальній поверхні кожного з фланцевих екранів виконана кільцева проточка з наскрізними діаметрально розташованими секторальними пазами, центральний кут розкриття яких лежить у межах 40-60°, а стопори виконані у вигляді наприклад скоби з важелем. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображено пристрій зони вторинного охолодження, загальний вигляд: на фіг. 2 - вид А на фіг. 1; на фіг. 3 - розріз Б-Б на фіг. 1, на фіг. 4 - вид В на фіг. 3. Пристрій зони вторинного охолодження містить роликові секції 1, розташовані під кристалізатором 2, колектори у вигляді радіальних регістрів 3 з оголовками 4 та форсунками 5, багатоканальний замкнутий приймач-розподільник 6, швидко-рознімні з'єднання 7, вузли корегування регістрів, які складаються із симетрично розташованих відносно подовжній осі регістрів 3 кронштейнів 8 з отворами 9, фланцевих екранів 10 і стопорів. Фланцеві екрани 10 мають на своїй утворювальній поверхні кільцеву проточку 11 з наскрізними діаметрально розташованими секторальними пазами 12, а стопори складаються із скоби 13 та важеля 14. Пристрій зони вторинного охолодження працює наступним чином. До початку процесу розливання металу на кожному струмені жорстко закріплюють багатоканальний замкнутий приймач-розподільник 6 на роликову секцію 1 за допомогою болтових з'єднань, забезпечують підвід холодоагенту до нього шляхом приєднання трубопроводу машини. Підготовлюють колектори, для чого на радіальні регістри 3 встановлюють фланцеві екрани 10 і жорстко закріплюють їх перед оголовками 4 радіальних регістрів 3. Монтують вузли коригування регістрів, для чого кронштейни 8 з отворами 9 розташовують симетрично подовжній осі регістрів 3, при цьому на фронтальних і задніх регістрах кронштейни 8 встановлюють у площині, перпендикулярній площині розташування форсунок 5, та у площині форсунок 5 на бокових регістрах та фіксують це положення за 1 UA 95913 U 5 10 15 20 25 допомогою електрозварювання, встановлюють форсунки 5 на їх посадочне місце. Колектори готові до використання. Далі колектори вставляють в гнізда 15 приймача-розподільника 6, таким чином, що площини кронштейнів 8 з отворами 9 вузлів коригування фронтального та заднього, а також бокових регістрів розташовані паралельно фронтальній та задній площинам зливка 16. Регістри займають своє первісне положення, це положення фіксують за допомогою стопорів. Для цього беруть за важіль 14 стопора і вставляють скобу 13 стопора у кільцеву проточку 11 фланцевого екрана 10 та у вушка 17 гнізда 15. Притискають стопор до упирання скоби 13 у поверхню кільцевої проточки 11 фланцевого екрана 10. Машина готова до початку процесу розливання металу. В процесі безперервного лиття сформований зливок 16 з затверділою оболонкою з кристалізатора 2 подають до зони вторинного охолодження, де він проходить через роликові секції 1, на яких закріплено багатоканальний приймач-розподільник 6, що забезпечує рівномірне надходження холодоагенту через швидкорознімні з'єднання 7 у регістри 3. З регістрів 3 холодоагент надходить до форсунок 5 і далі розпилюється на поверхню зливка 16. У разі, коли в процесі розливання металу виявляють зміну геометричних параметрів зливка, тобто з'являється, так звана "ромбічність", виконують коригування положення регістрів 3 з форсунками 5 відносно поверхні зливка 16. Для цього беруть за важіль 14 стопора та тягнуть його до себе до тієї миті, доки скоба 13 стопора не вийде з кільцевої проточки 11 фланцевого екрана 10. Використовуючи кронштейн 8 або отвори 9, провертають регістр у той чи інший бік, при цьому пятно факела холодоагенту зміщується відносно подовжньої осі зливка 16. Для фіксації нового положення регістра притискають до упору скобу 13 стопора у поверхню кільцевої проточки 11 фланцевого екрана 10. При потребі цю операцію виконують з заднім та боковими регістрами. Використання пристрою зони вторинного охолодження запропонованої конструкції дозволяє змінювати інтенсивність охолодження по периметру зливка і, таким чином, впливати на геометричні параметри зливка та якість заготовок. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 Пристрій зони вторинного охолодження, що включає розміщені під кристалізатором роликові секції з закріпленими на них колекторами у вигляді радіальних регістрів з форсунками, що сполучені з багатоканальним замкнутим приймачем-розподільником швидкорознімними з'єднаннями, який відрізняється тим, що він додатково містить вузли корегування регістрів, які складені із симетрично розташованих відносно подовжній осі регістрів кронштейнів з отворами, а також фланцевих екранів та стопорів, при цьому кронштейни розміщені у площині, перпендикулярній площині розташування форсунок на фронтальних і задніх регістрах та у площині форсунок на бокових регістрах, на утворювальній поверхні кожного з фланцевих екранів виконана кільцева проточка з наскрізними діаметрально розташованими секторальними пазами, центральний кут розкриття яких лежить у межах 40-60°, а стопори виконані у вигляді, наприклад, скоби з важелем. 2 UA 95913 U 3 UA 95913 U 4 UA 95913 U 5 UA 95913 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
