Пристрій для вторинного охолодження заготівки в машині безперервного розливання

Завантажити PDF файл.

Формула / Реферат

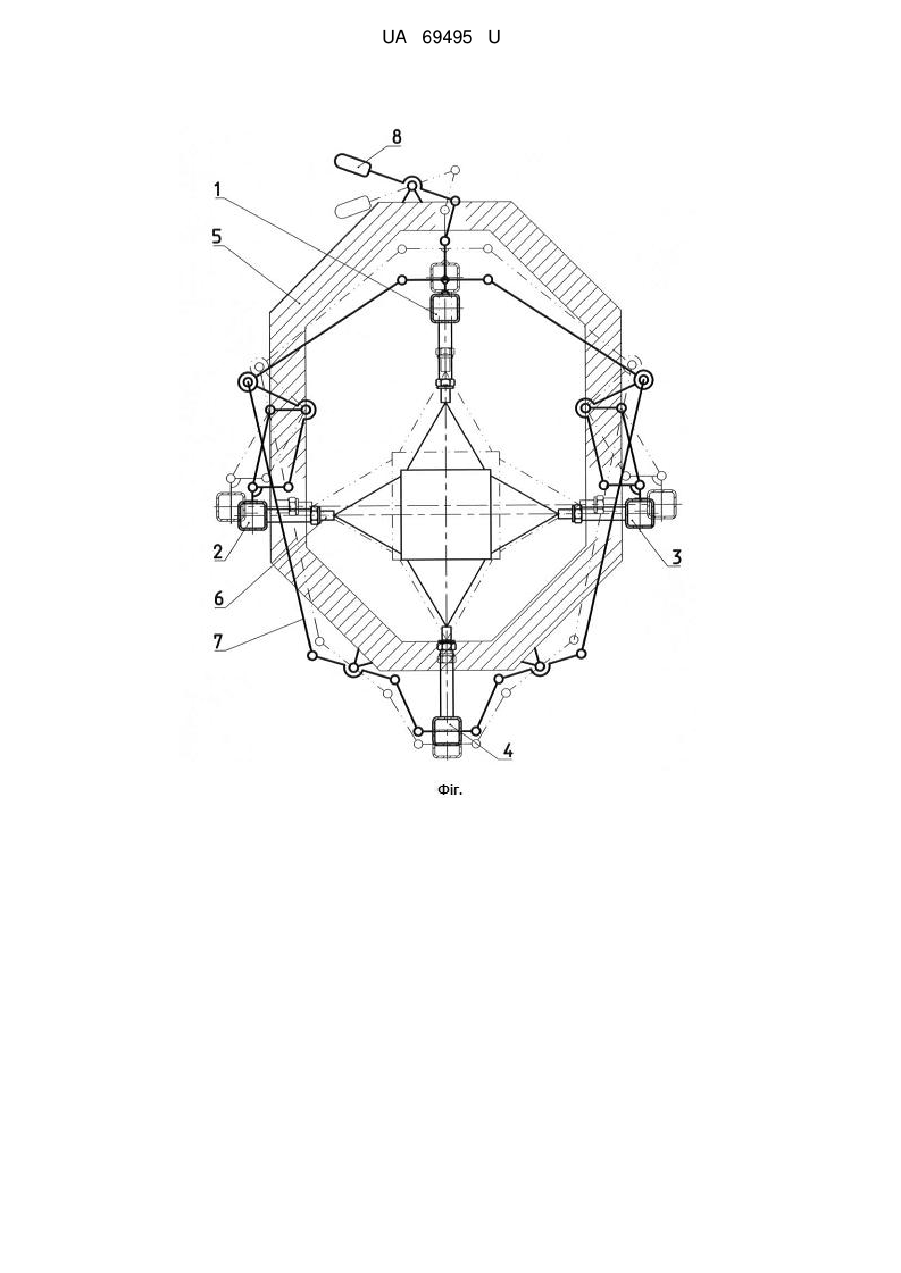

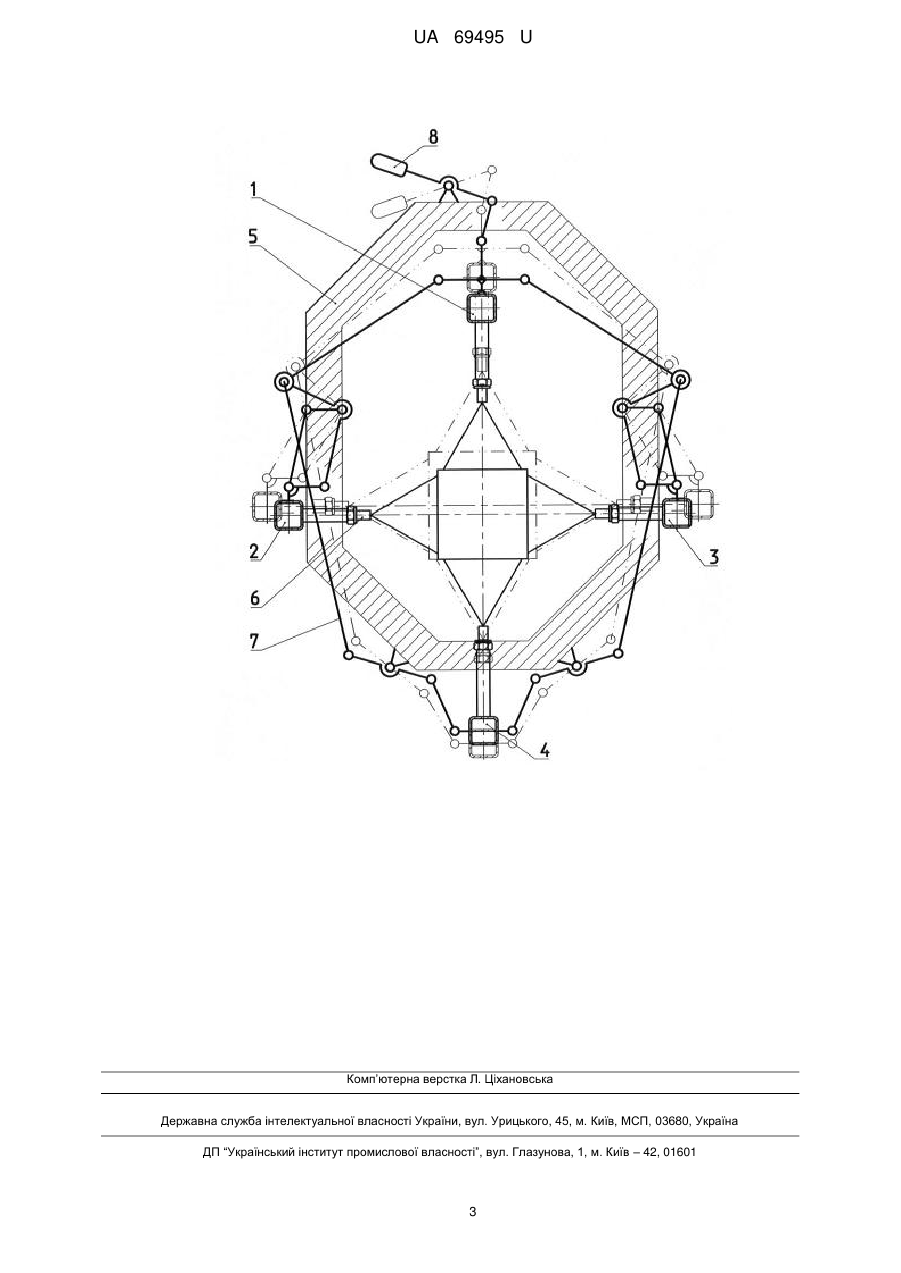

Пристрій для вторинного охолодження заготівки в машині безперервного розливання, що містить опорну конструкцію, групу форсунок, змонтованих на знімних колекторах, які мають можливість зміни положення щодо перерізу заготівки, який відрізняється тим, що засіб зміни положення колекторів щодо перерізу заготівки виконаний у вигляді багатоланкового шарнірно-важільного механізму, ланки якого з'єднані між собою та пов'язані з колекторами, крім того верхній колектор шарнірно з'єднаний з багатопозиційним важелем перемикання, при цьому вищезгаданий багатоланковий механізм закріплений на опорній конструкції.

Текст

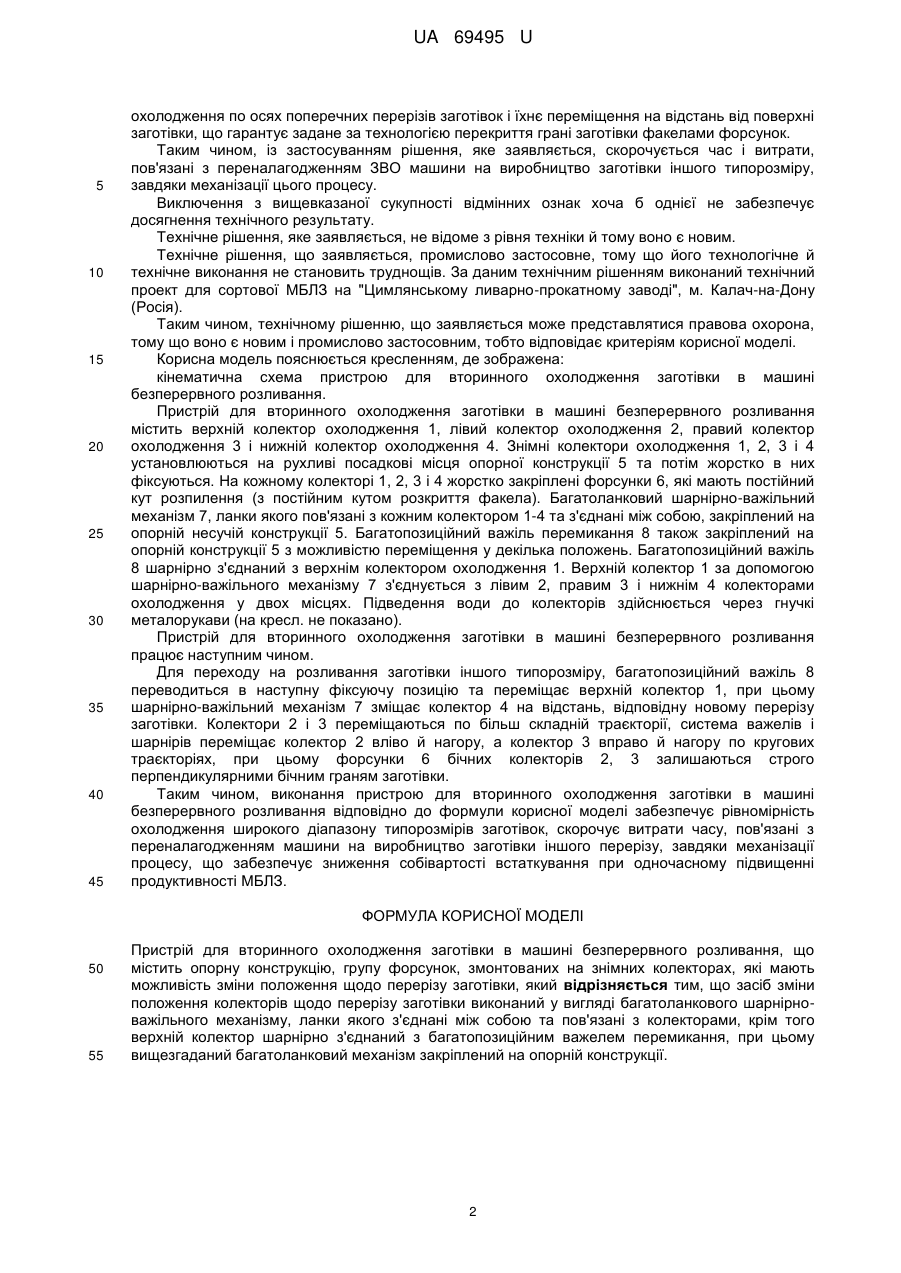

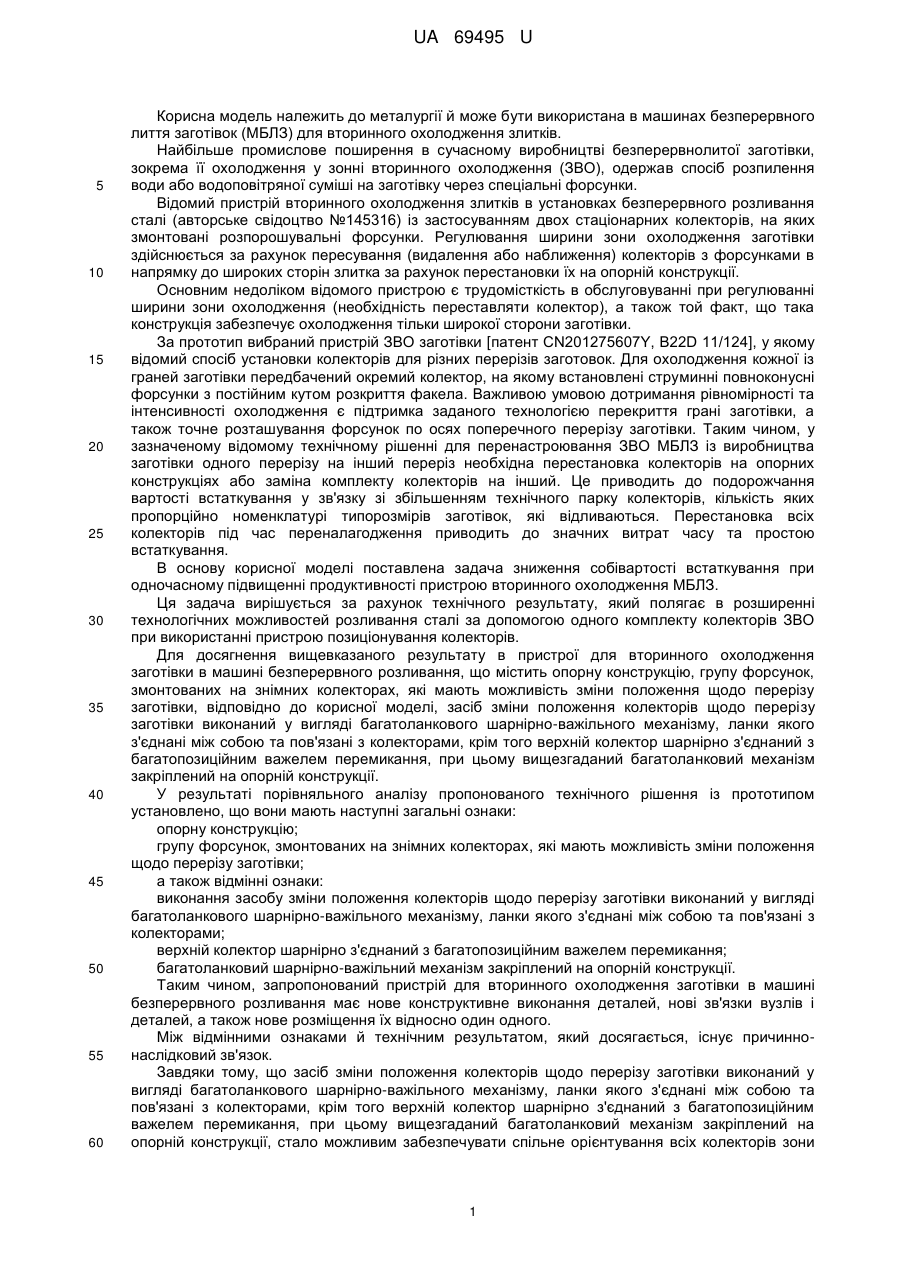

Реферат: Пристрій для вторинного охолодження заготівки в машині безперервного розливання, що містить опорну конструкцію, групу форсунок, змонтованих на знімних колекторах, які мають можливість зміни положення щодо перерізу заготівки, причому засіб зміни положення колекторів щодо перерізу заготівки виконаний у вигляді багатоланкового шарнірно-важільного механізму, ланки якого з'єднані між собою та пов'язані з колекторами, крім того верхній колектор шарнірно з'єднаний з багатопозиційним важелем перемикання, при цьому вищезгаданий багатоланковий механізм закріплений на опорній конструкції. UA 69495 U (54) ПРИСТРІЙ ДЛЯ ВТОРИННОГО ОХОЛОДЖЕННЯ ЗАГОТІВКИ В МАШИНІ БЕЗПЕРЕРВНОГО РОЗЛИВАННЯ UA 69495 U UA 69495 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до металургії й може бути використана в машинах безперервного лиття заготівок (МБЛЗ) для вторинного охолодження злитків. Найбільше промислове поширення в сучасному виробництві безперервнолитої заготівки, зокрема її охолодження у зонні вторинного охолодження (ЗВО), одержав спосіб розпилення води або водоповітряної суміші на заготівку через спеціальні форсунки. Відомий пристрій вторинного охолодження злитків в установках безперервного розливання сталі (авторське свідоцтво №145316) із застосуванням двох стаціонарних колекторів, на яких змонтовані розпорошувальні форсунки. Регулювання ширини зони охолодження заготівки здійснюється за рахунок пересування (видалення або наближення) колекторів з форсунками в напрямку до широких сторін злитка за рахунок перестановки їх на опорній конструкції. Основним недоліком відомого пристрою є трудомісткість в обслуговуванні при регулюванні ширини зони охолодження (необхідність переставляти колектор), а також той факт, що така конструкція забезпечує охолодження тільки широкої сторони заготівки. За прототип вибраний пристрій ЗВО заготівки [патент CN201275607Y, B22D 11/124], у якому відомий спосіб установки колекторів для різних перерізів заготовок. Для охолодження кожної із граней заготівки передбачений окремий колектор, на якому встановлені струминні повноконусні форсунки з постійним кутом розкриття факела. Важливою умовою дотримання рівномірності та інтенсивності охолодження є підтримка заданого технологією перекриття грані заготівки, а також точне розташування форсунок по осях поперечного перерізу заготівки. Таким чином, у зазначеному відомому технічному рішенні для перенастроювання ЗВО МБЛЗ із виробництва заготівки одного перерізу на інший переріз необхідна перестановка колекторів на опорних конструкціях або заміна комплекту колекторів на інший. Це приводить до подорожчання вартості встаткування у зв'язку зі збільшенням технічного парку колекторів, кількість яких пропорційно номенклатурі типорозмірів заготівок, які відливаються. Перестановка всіх колекторів під час переналагодження приводить до значних витрат часу та простою встаткування. В основу корисної моделі поставлена задача зниження собівартості встаткування при одночасному підвищенні продуктивності пристрою вторинного охолодження МБЛЗ. Ця задача вирішується за рахунок технічного результату, який полягає в розширенні технологічних можливостей розливання сталі за допомогою одного комплекту колекторів ЗВО при використанні пристрою позиціонування колекторів. Для досягнення вищевказаного результату в пристрої для вторинного охолодження заготівки в машині безперервного розливання, що містить опорну конструкцію, групу форсунок, змонтованих на знімних колекторах, які мають можливість зміни положення щодо перерізу заготівки, відповідно до корисної моделі, засіб зміни положення колекторів щодо перерізу заготівки виконаний у вигляді багатоланкового шарнірно-важільного механізму, ланки якого з'єднані між собою та пов'язані з колекторами, крім того верхній колектор шарнірно з'єднаний з багатопозиційним важелем перемикання, при цьому вищезгаданий багатоланковий механізм закріплений на опорній конструкції. У результаті порівняльного аналізу пропонованого технічного рішення із прототипом установлено, що вони мають наступні загальні ознаки: опорну конструкцію; групу форсунок, змонтованих на знімних колекторах, які мають можливість зміни положення щодо перерізу заготівки; а також відмінні ознаки: виконання засобу зміни положення колекторів щодо перерізу заготівки виконаний у вигляді багатоланкового шарнірно-важільного механізму, ланки якого з'єднані між собою та пов'язані з колекторами; верхній колектор шарнірно з'єднаний з багатопозиційним важелем перемикання; багатоланковий шарнірно-важільний механізм закріплений на опорній конструкції. Таким чином, запропонований пристрій для вторинного охолодження заготівки в машині безперервного розливання має нове конструктивне виконання деталей, нові зв'язки вузлів і деталей, а також нове розміщення їх відносно один одного. Між відмінними ознаками й технічним результатом, який досягається, існує причиннонаслідковий зв'язок. Завдяки тому, що засіб зміни положення колекторів щодо перерізу заготівки виконаний у вигляді багатоланкового шарнірно-важільного механізму, ланки якого з'єднані між собою та пов'язані з колекторами, крім того верхній колектор шарнірно з'єднаний з багатопозиційним важелем перемикання, при цьому вищезгаданий багатоланковий механізм закріплений на опорній конструкції, стало можливим забезпечувати спільне орієнтування всіх колекторів зони 1 UA 69495 U 5 10 15 20 25 30 35 40 45 охолодження по осях поперечних перерізів заготівок і їхнє переміщення на відстань від поверхні заготівки, що гарантує задане за технологією перекриття грані заготівки факелами форсунок. Таким чином, із застосуванням рішення, яке заявляється, скорочується час і витрати, пов'язані з переналагодженням ЗВО машини на виробництво заготівки іншого типорозміру, завдяки механізації цього процесу. Виключення з вищевказаної сукупності відмінних ознак хоча б однієї не забезпечує досягнення технічного результату. Технічне рішення, яке заявляється, не відоме з рівня техніки й тому воно є новим. Технічне рішення, що заявляється, промислово застосовне, тому що його технологічне й технічне виконання не становить труднощів. За даним технічним рішенням виконаний технічний проект для сортової МБЛЗ на "Цимлянському ливарно-прокатному заводі", м. Калач-на-Дону (Росія). Таким чином, технічному рішенню, що заявляється може представлятися правова охорона, тому що воно є новим і промислово застосовним, тобто відповідає критеріям корисної моделі. Корисна модель пояснюється кресленням, де зображена: кінематична схема пристрою для вторинного охолодження заготівки в машині безперервного розливання. Пристрій для вторинного охолодження заготівки в машині безперервного розливання містить верхній колектор охолодження 1, лівий колектор охолодження 2, правий колектор охолодження 3 і нижній колектор охолодження 4. Знімні колектори охолодження 1, 2, 3 і 4 установлюються на рухливі посадкові місця опорної конструкції 5 та потім жорстко в них фіксуються. На кожному колекторі 1, 2, 3 і 4 жорстко закріплені форсунки 6, які мають постійний кут розпилення (з постійним кутом розкриття факела). Багатоланковий шарнірно-важільний механізм 7, ланки якого пов'язані з кожним колектором 1-4 та з'єднані між собою, закріплений на опорній несучій конструкції 5. Багатопозиційний важіль перемикання 8 також закріплений на опорній конструкції 5 з можливістю переміщення у декілька положень. Багатопозиційний важіль 8 шарнірно з'єднаний з верхнім колектором охолодження 1. Верхній колектор 1 за допомогою шарнірно-важільного механізму 7 з'єднується з лівим 2, правим 3 і нижнім 4 колекторами охолодження у двох місцях. Підведення води до колекторів здійснюється через гнучкі металорукави (на кресл. не показано). Пристрій для вторинного охолодження заготівки в машині безперервного розливання працює наступним чином. Для переходу на розливання заготівки іншого типорозміру, багатопозиційний важіль 8 переводиться в наступну фіксуючу позицію та переміщає верхній колектор 1, при цьому шарнірно-важільний механізм 7 зміщає колектор 4 на відстань, відповідну новому перерізу заготівки. Колектори 2 і 3 переміщаються по більш складній траєкторії, система важелів і шарнірів переміщає колектор 2 вліво й нагору, а колектор 3 вправо й нагору по кругових траєкторіях, при цьому форсунки 6 бічних колекторів 2, 3 залишаються строго перпендикулярними бічним граням заготівки. Таким чином, виконання пристрою для вторинного охолодження заготівки в машині безперервного розливання відповідно до формули корисної моделі забезпечує рівномірність охолодження широкого діапазону типорозмірів заготівок, скорочує витрати часу, пов'язані з переналагодженням машини на виробництво заготівки іншого перерізу, завдяки механізації процесу, що забезпечує зниження собівартості встаткування при одночасному підвищенні продуктивності МБЛЗ. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Пристрій для вторинного охолодження заготівки в машині безперервного розливання, що містить опорну конструкцію, групу форсунок, змонтованих на знімних колекторах, які мають можливість зміни положення щодо перерізу заготівки, який відрізняється тим, що засіб зміни положення колекторів щодо перерізу заготівки виконаний у вигляді багатоланкового шарнірноважільного механізму, ланки якого з'єднані між собою та пов'язані з колекторами, крім того верхній колектор шарнірно з'єднаний з багатопозиційним важелем перемикання, при цьому вищезгаданий багатоланковий механізм закріплений на опорній конструкції. 2 UA 69495 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

Дивитися

Додаткова інформація

Назва патенту англійською

Device for secondary cooling billet in continuous casting machine

Автори англійською

Kolesnykov Oleksii Serhiiovych, Dyriavyi Ruslan Serhiiovych, Fil Yevhen Andriiovych, Chentsov Anton Heorhiiovych

Назва патенту російською

Устройство для вторичного охлаждения заготовки в машине непрерывной разливки

Автори російською

Колесников Алексей Сергеевич, Дырявый Руслан Сергеевич, Филь Евгений Андреевич, Ченцов Антон Георгиевич

МПК / Мітки

МПК: B22D 11/124

Мітки: машини, пристрій, розливання, вторинного, заготівки, охолодження, безперервного
