Спосіб упаковування для транспортування і зберігання рослинної продовольчої сировини

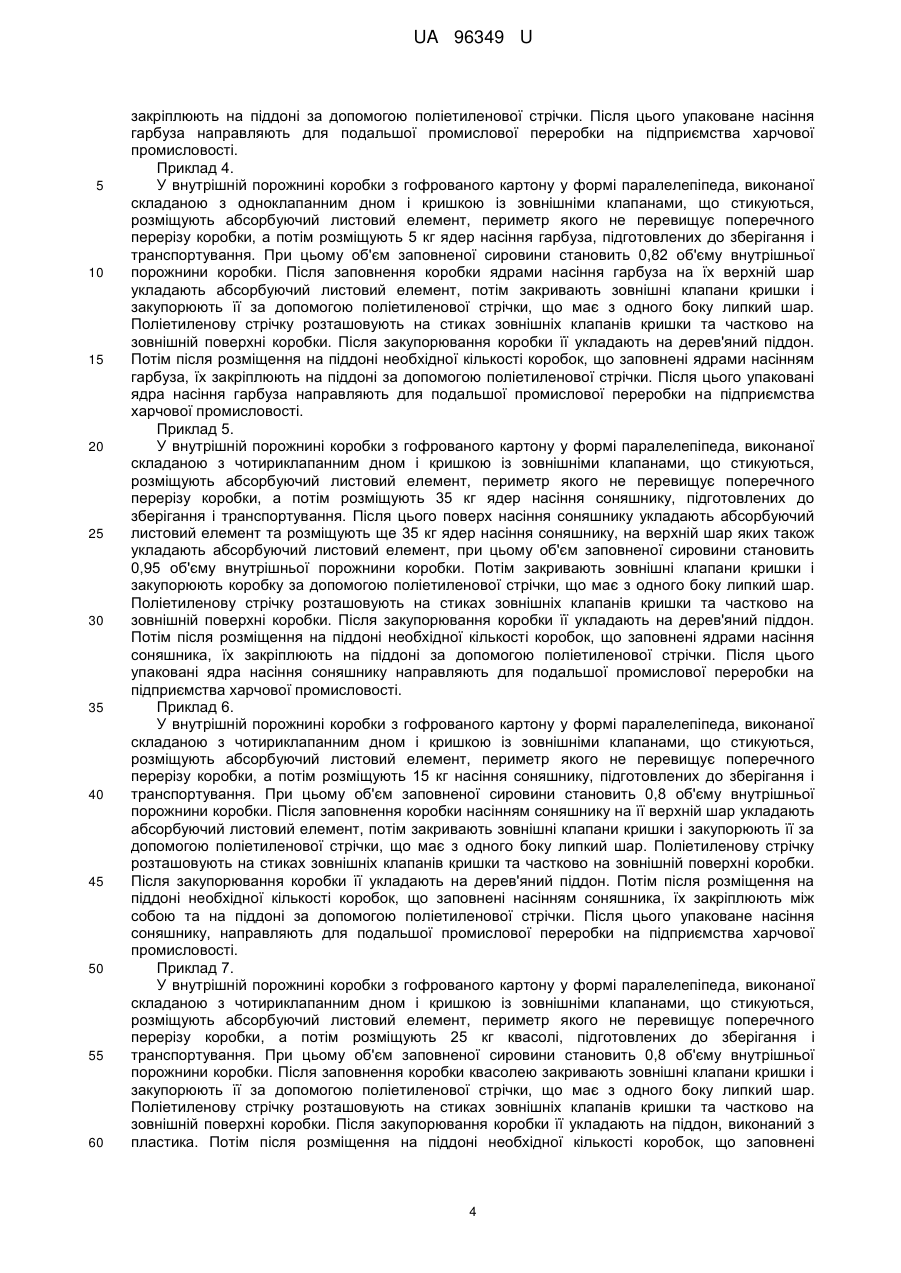

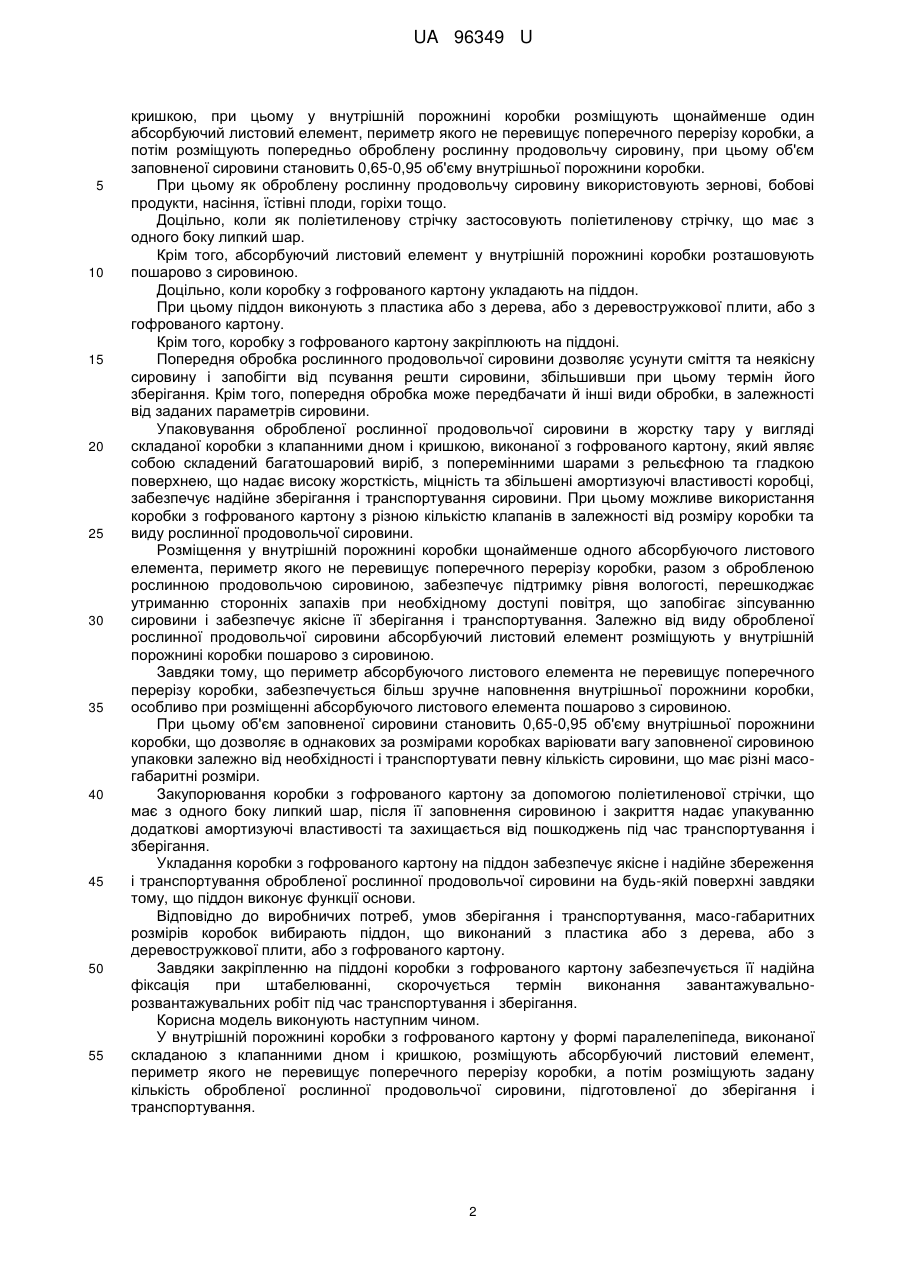

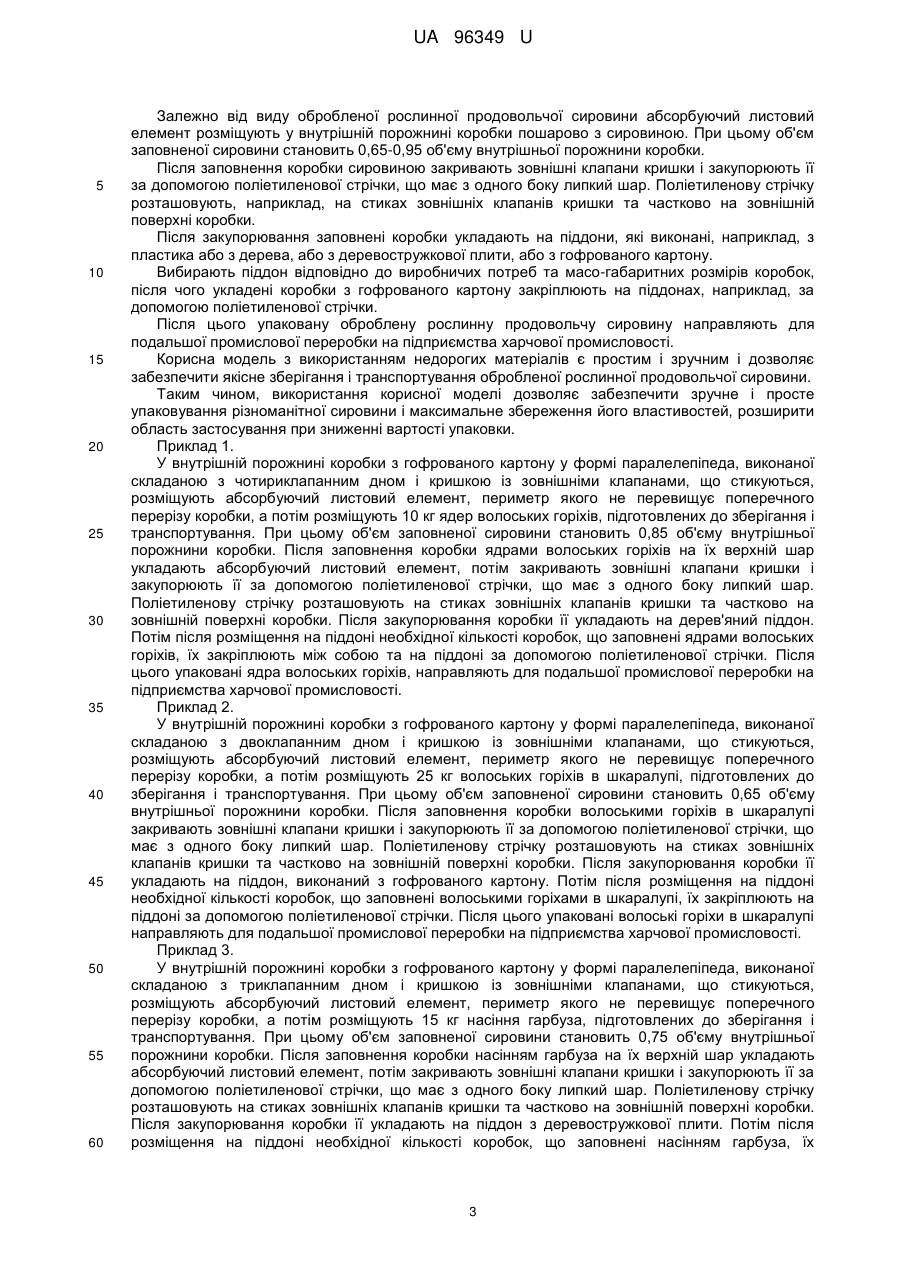

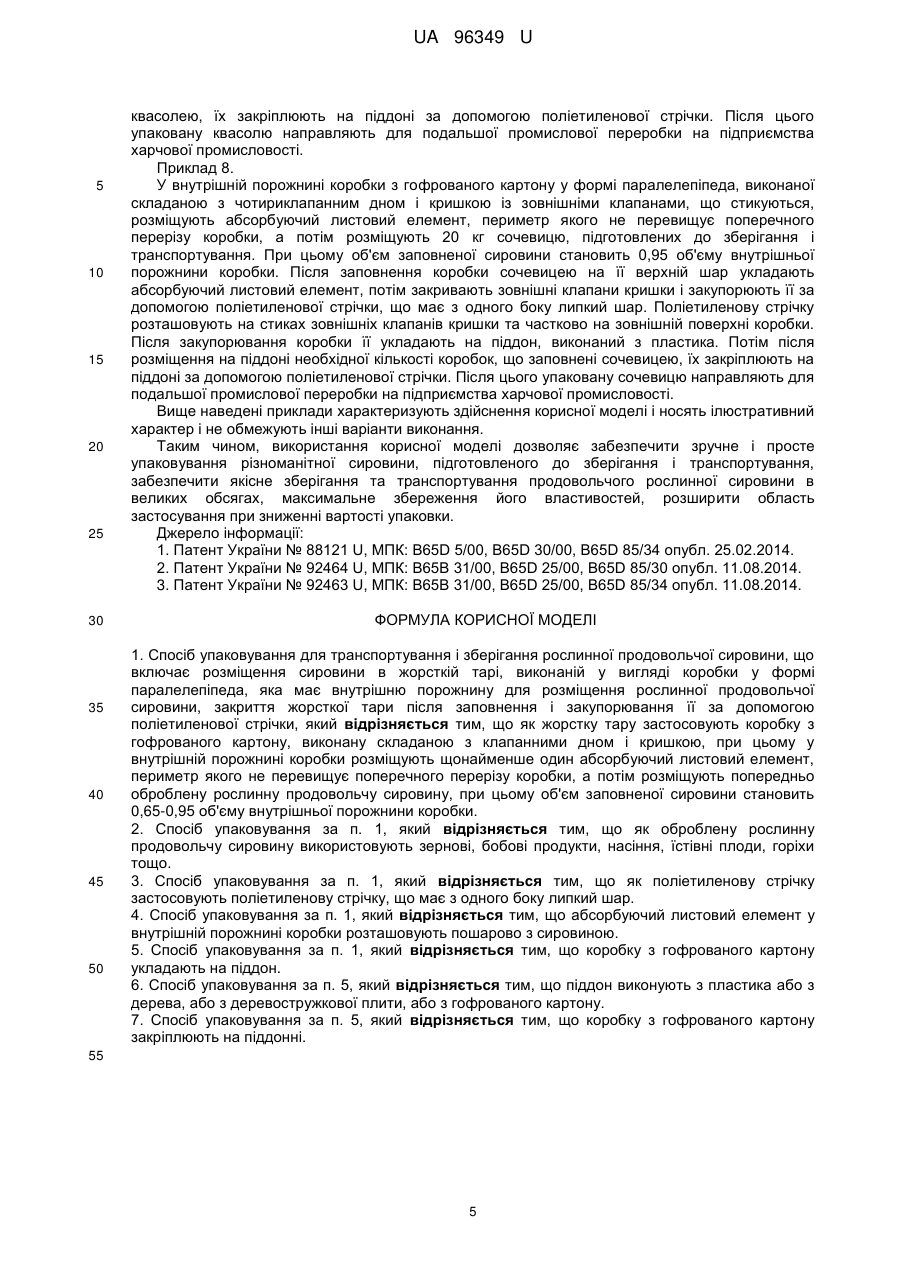

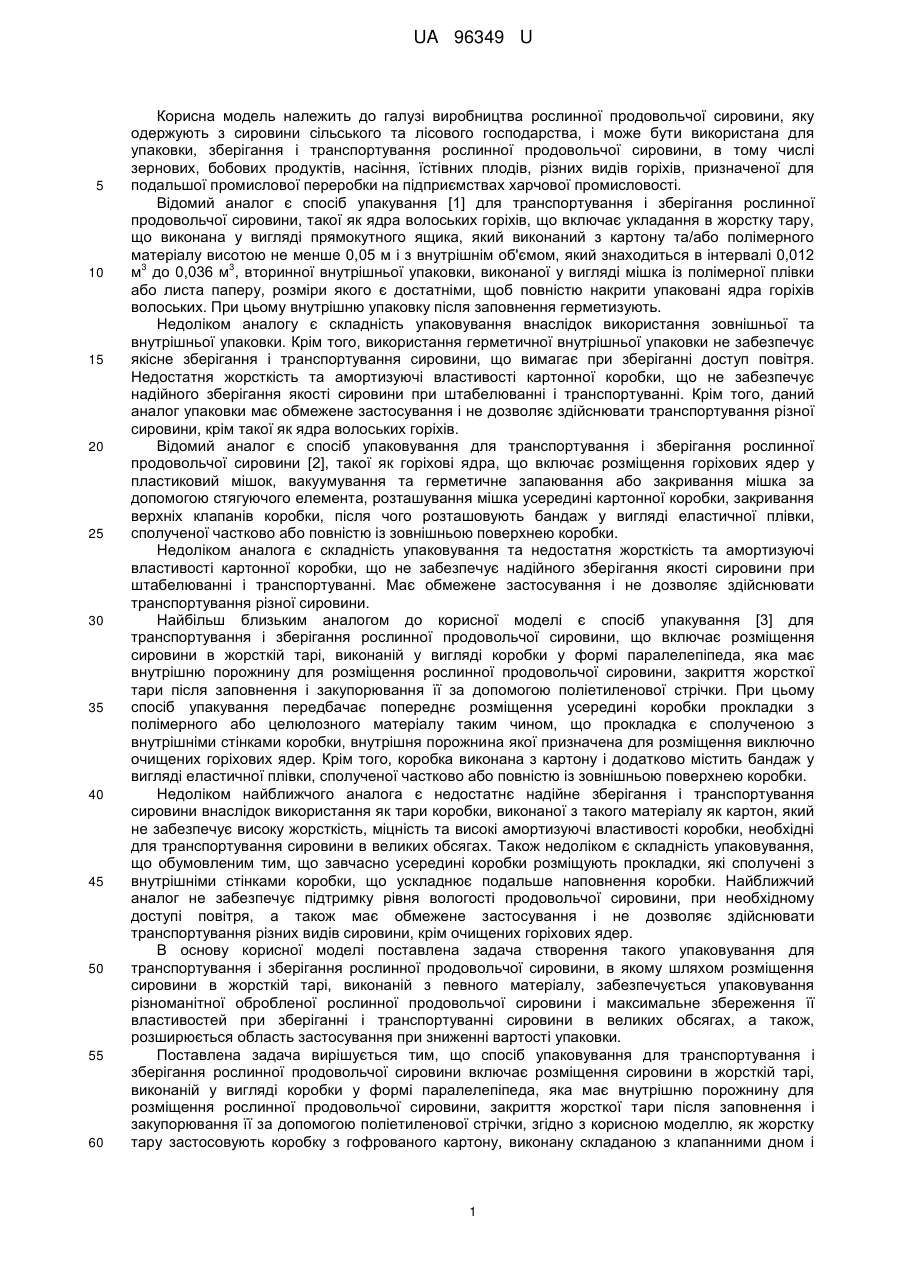

Реферат: Спосіб упаковування для транспортування і зберігання рослинної продовольчої сировини включає розміщення сировини в жорсткій тарі, виконаній у вигляді коробки у формі паралелепіпеда, яка має внутрішню порожнину для розміщення рослинної продовольчої сировини, закриття жорсткої тари після заповнення і закупорювання її за допомогою поліетиленової стрічки. Як жорстку тару застосовують коробку з гофрованого картону, виконану складаною з клапанними дном і кришкою. У внутрішній порожнині коробки розміщують щонайменше один абсорбуючий листовий елемент, периметр якого не перевищує поперечного перерізу коробки. Потім розміщують попередньо оброблену рослинну продовольчу сировину. Об'єм заповненої сировини становить 0,65-0,95 об'єму внутрішньої порожнини коробки. UA 96349 U (54) СПОСІБ УПАКОВУВАННЯ ДЛЯ ТРАНСПОРТУВАННЯ І ЗБЕРІГАННЯ РОСЛИННОЇ ПРОДОВОЛЬЧОЇ СИРОВИНИ UA 96349 U UA 96349 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі виробництва рослинної продовольчої сировини, яку одержують з сировини сільського та лісового господарства, і може бути використана для упаковки, зберігання і транспортування рослинної продовольчої сировини, в тому числі зернових, бобових продуктів, насіння, їстівних плодів, різних видів горіхів, призначеної для подальшої промислової переробки на підприємствах харчової промисловості. Відомий аналог є спосіб упакування [1] для транспортування і зберігання рослинної продовольчої сировини, такої як ядра волоських горіхів, що включає укладання в жорстку тару, що виконана у вигляді прямокутного ящика, який виконаний з картону та/або полімерного матеріалу висотою не менше 0,05 м і з внутрішнім об'ємом, який знаходиться в інтервалі 0,012 3 3 м до 0,036 м , вторинної внутрішньої упаковки, виконаної у вигляді мішка із полімерної плівки або листа паперу, розміри якого є достатніми, щоб повністю накрити упаковані ядра горіхів волоських. При цьому внутрішню упаковку після заповнення герметизують. Недоліком аналогу є складність упаковування внаслідок використання зовнішньої та внутрішньої упаковки. Крім того, використання герметичної внутрішньої упаковки не забезпечує якісне зберігання і транспортування сировини, що вимагає при зберіганні доступ повітря. Недостатня жорсткість та амортизуючі властивості картонної коробки, що не забезпечує надійного зберігання якості сировини при штабелюванні і транспортуванні. Крім того, даний аналог упаковки має обмежене застосування і не дозволяє здійснювати транспортування різної сировини, крім такої як ядра волоських горіхів. Відомий аналог є спосіб упаковування для транспортування і зберігання рослинної продовольчої сировини [2], такої як горіхові ядра, що включає розміщення горіхових ядер у пластиковий мішок, вакуумування та герметичне запаювання або закривання мішка за допомогою стягуючого елемента, розташування мішка усередині картонної коробки, закривання верхніх клапанів коробки, після чого розташовують бандаж у вигляді еластичної плівки, сполученої частково або повністю із зовнішньою поверхнею коробки. Недоліком аналога є складність упаковування та недостатня жорсткість та амортизуючі властивості картонної коробки, що не забезпечує надійного зберігання якості сировини при штабелюванні і транспортуванні. Має обмежене застосування і не дозволяє здійснювати транспортування різної сировини. Найбільш близьким аналогом до корисної моделі є спосіб упакування [3] для транспортування і зберігання рослинної продовольчої сировини, що включає розміщення сировини в жорсткій тарі, виконаній у вигляді коробки у формі паралелепіпеда, яка має внутрішню порожнину для розміщення рослинної продовольчої сировини, закриття жорсткої тари після заповнення і закупорювання її за допомогою поліетиленової стрічки. При цьому спосіб упакування передбачає попереднє розміщення усередині коробки прокладки з полімерного або целюлозного матеріалу таким чином, що прокладка є сполученою з внутрішніми стінками коробки, внутрішня порожнина якої призначена для розміщення виключно очищених горіхових ядер. Крім того, коробка виконана з картону і додатково містить бандаж у вигляді еластичної плівки, сполученої частково або повністю із зовнішньою поверхнею коробки. Недоліком найближчого аналога є недостатнє надійне зберігання і транспортування сировини внаслідок використання як тари коробки, виконаної з такого матеріалу як картон, який не забезпечує високу жорсткість, міцність та високі амортизуючі властивості коробки, необхідні для транспортування сировини в великих обсягах. Також недоліком є складність упаковування, що обумовленим тим, що завчасно усередині коробки розміщують прокладки, які сполучені з внутрішніми стінками коробки, що ускладнює подальше наповнення коробки. Найближчий аналог не забезпечує підтримку рівня вологості продовольчої сировини, при необхідному доступі повітря, а також має обмежене застосування і не дозволяє здійснювати транспортування різних видів сировини, крім очищених горіхових ядер. В основу корисної моделі поставлена задача створення такого упаковування для транспортування і зберігання рослинної продовольчої сировини, в якому шляхом розміщення сировини в жорсткій тарі, виконаній з певного матеріалу, забезпечується упаковування різноманітної обробленої рослинної продовольчої сировини і максимальне збереження її властивостей при зберіганні і транспортуванні сировини в великих обсягах, а також, розширюється область застосування при зниженні вартості упаковки. Поставлена задача вирішується тим, що спосіб упаковування для транспортування і зберігання рослинної продовольчої сировини включає розміщення сировини в жорсткій тарі, виконаній у вигляді коробки у формі паралелепіпеда, яка має внутрішню порожнину для розміщення рослинної продовольчої сировини, закриття жорсткої тари після заповнення і закупорювання її за допомогою поліетиленової стрічки, згідно з корисною моделлю, як жорстку тару застосовують коробку з гофрованого картону, виконану складаною з клапанними дном і 1 UA 96349 U 5 10 15 20 25 30 35 40 45 50 55 кришкою, при цьому у внутрішній порожнині коробки розміщують щонайменше один абсорбуючий листовий елемент, периметр якого не перевищує поперечного перерізу коробки, а потім розміщують попередньо оброблену рослинну продовольчу сировину, при цьому об'єм заповненої сировини становить 0,65-0,95 об'єму внутрішньої порожнини коробки. При цьому як оброблену рослинну продовольчу сировину використовують зернові, бобові продукти, насіння, їстівні плоди, горіхи тощо. Доцільно, коли як поліетиленову стрічку застосовують поліетиленову стрічку, що має з одного боку липкий шар. Крім того, абсорбуючий листовий елемент у внутрішній порожнині коробки розташовують пошарово з сировиною. Доцільно, коли коробку з гофрованого картону укладають на піддон. При цьому піддон виконують з пластика або з дерева, або з деревостружкової плити, або з гофрованого картону. Крім того, коробку з гофрованого картону закріплюють на піддоні. Попередня обробка рослинного продовольчої сировини дозволяє усунути сміття та неякісну сировину і запобігти від псування решти сировини, збільшивши при цьому термін його зберігання. Крім того, попередня обробка може передбачати й інші види обробки, в залежності від заданих параметрів сировини. Упаковування обробленої рослинної продовольчої сировини в жорстку тару у вигляді складаної коробки з клапанними дном і кришкою, виконаної з гофрованого картону, який являє собою складений багатошаровий виріб, з поперемінними шарами з рельєфною та гладкою поверхнею, що надає високу жорсткість, міцність та збільшені амортизуючі властивості коробці, забезпечує надійне зберігання і транспортування сировини. При цьому можливе використання коробки з гофрованого картону з різною кількістю клапанів в залежності від розміру коробки та виду рослинної продовольчої сировини. Розміщення у внутрішній порожнині коробки щонайменше одного абсорбуючого листового елемента, периметр якого не перевищує поперечного перерізу коробки, разом з обробленою рослинною продовольчою сировиною, забезпечує підтримку рівня вологості, перешкоджає утриманню сторонніх запахів при необхідному доступі повітря, що запобігає зіпсуванню сировини і забезпечує якісне її зберігання і транспортування. Залежно від виду обробленої рослинної продовольчої сировини абсорбуючий листовий елемент розміщують у внутрішній порожнині коробки пошарово з сировиною. Завдяки тому, що периметр абсорбуючого листового елемента не перевищує поперечного перерізу коробки, забезпечується більш зручне наповнення внутрішньої порожнини коробки, особливо при розміщенні абсорбуючого листового елемента пошарово з сировиною. При цьому об'єм заповненої сировини становить 0,65-0,95 об'єму внутрішньої порожнини коробки, що дозволяє в однакових за розмірами коробках варіювати вагу заповненої сировиною упаковки залежно від необхідності і транспортувати певну кількість сировини, що має різні масогабаритні розміри. Закупорювання коробки з гофрованого картону за допомогою поліетиленової стрічки, що має з одного боку липкий шар, після її заповнення сировиною і закриття надає упакуванню додаткові амортизуючі властивості та захищається від пошкоджень під час транспортування і зберігання. Укладання коробки з гофрованого картону на піддон забезпечує якісне і надійне збереження і транспортування обробленої рослинної продовольчої сировини на будь-якій поверхні завдяки тому, що піддон виконує функції основи. Відповідно до виробничих потреб, умов зберігання і транспортування, масо-габаритних розмірів коробок вибирають піддон, що виконаний з пластика або з дерева, або з деревостружкової плити, або з гофрованого картону. Завдяки закріпленню на піддоні коробки з гофрованого картону забезпечується її надійна фіксація при штабелюванні, скорочується термін виконання завантажувальнорозвантажувальних робіт під час транспортування і зберігання. Корисна модель виконують наступним чином. У внутрішній порожнині коробки з гофрованого картону у формі паралелепіпеда, виконаної складаною з клапанними дном і кришкою, розміщують абсорбуючий листовий елемент, периметр якого не перевищує поперечного перерізу коробки, а потім розміщують задану кількість обробленої рослинної продовольчої сировини, підготовленої до зберігання і транспортування. 2 UA 96349 U 5 10 15 20 25 30 35 40 45 50 55 60 Залежно від виду обробленої рослинної продовольчої сировини абсорбуючий листовий елемент розміщують у внутрішній порожнині коробки пошарово з сировиною. При цьому об'єм заповненої сировини становить 0,65-0,95 об'єму внутрішньої порожнини коробки. Після заповнення коробки сировиною закривають зовнішні клапани кришки і закупорюють її за допомогою поліетиленової стрічки, що має з одного боку липкий шар. Поліетиленову стрічку розташовують, наприклад, на стиках зовнішніх клапанів кришки та частково на зовнішній поверхні коробки. Після закупорювання заповнені коробки укладають на піддони, які виконані, наприклад, з пластика або з дерева, або з деревостружкової плити, або з гофрованого картону. Вибирають піддон відповідно до виробничих потреб та масо-габаритних розмірів коробок, після чого укладені коробки з гофрованого картону закріплюють на піддонах, наприклад, за допомогою поліетиленової стрічки. Після цього упаковану оброблену рослинну продовольчу сировину направляють для подальшої промислової переробки на підприємства харчової промисловості. Корисна модель з використанням недорогих матеріалів є простим і зручним і дозволяє забезпечити якісне зберігання і транспортування обробленої рослинної продовольчої сировини. Таким чином, використання корисної моделі дозволяє забезпечити зручне і просте упаковування різноманітної сировини і максимальне збереження його властивостей, розширити область застосування при зниженні вартості упаковки. Приклад 1. У внутрішній порожнині коробки з гофрованого картону у формі паралелепіпеда, виконаної складаною з чотириклапанним дном і кришкою із зовнішніми клапанами, що стикуються, розміщують абсорбуючий листовий елемент, периметр якого не перевищує поперечного перерізу коробки, а потім розміщують 10 кг ядер волоських горіхів, підготовлених до зберігання і транспортування. При цьому об'єм заповненої сировини становить 0,85 об'єму внутрішньої порожнини коробки. Після заповнення коробки ядрами волоських горіхів на їх верхній шар укладають абсорбуючий листовий елемент, потім закривають зовнішні клапани кришки і закупорюють її за допомогою поліетиленової стрічки, що має з одного боку липкий шар. Поліетиленову стрічку розташовують на стиках зовнішніх клапанів кришки та частково на зовнішній поверхні коробки. Після закупорювання коробки її укладають на дерев'яний піддон. Потім після розміщення на піддоні необхідної кількості коробок, що заповнені ядрами волоських горіхів, їх закріплюють між собою та на піддоні за допомогою поліетиленової стрічки. Після цього упаковані ядра волоських горіхів, направляють для подальшої промислової переробки на підприємства харчової промисловості. Приклад 2. У внутрішній порожнині коробки з гофрованого картону у формі паралелепіпеда, виконаної складаною з двоклапанним дном і кришкою із зовнішніми клапанами, що стикуються, розміщують абсорбуючий листовий елемент, периметр якого не перевищує поперечного перерізу коробки, а потім розміщують 25 кг волоських горіхів в шкаралупі, підготовлених до зберігання і транспортування. При цьому об'єм заповненої сировини становить 0,65 об'єму внутрішньої порожнини коробки. Після заповнення коробки волоськими горіхів в шкаралупі закривають зовнішні клапани кришки і закупорюють її за допомогою поліетиленової стрічки, що має з одного боку липкий шар. Поліетиленову стрічку розташовують на стиках зовнішніх клапанів кришки та частково на зовнішній поверхні коробки. Після закупорювання коробки її укладають на піддон, виконаний з гофрованого картону. Потім після розміщення на піддоні необхідної кількості коробок, що заповнені волоськими горіхами в шкаралупі, їх закріплюють на піддоні за допомогою поліетиленової стрічки. Після цього упаковані волоські горіхи в шкаралупі направляють для подальшої промислової переробки на підприємства харчової промисловості. Приклад 3. У внутрішній порожнині коробки з гофрованого картону у формі паралелепіпеда, виконаної складаною з триклапанним дном і кришкою із зовнішніми клапанами, що стикуються, розміщують абсорбуючий листовий елемент, периметр якого не перевищує поперечного перерізу коробки, а потім розміщують 15 кг насіння гарбуза, підготовлених до зберігання і транспортування. При цьому об'єм заповненої сировини становить 0,75 об'єму внутрішньої порожнини коробки. Після заповнення коробки насінням гарбуза на їх верхній шар укладають абсорбуючий листовий елемент, потім закривають зовнішні клапани кришки і закупорюють її за допомогою поліетиленової стрічки, що має з одного боку липкий шар. Поліетиленову стрічку розташовують на стиках зовнішніх клапанів кришки та частково на зовнішній поверхні коробки. Після закупорювання коробки її укладають на піддон з деревостружкової плити. Потім після розміщення на піддоні необхідної кількості коробок, що заповнені насінням гарбуза, їх 3 UA 96349 U 5 10 15 20 25 30 35 40 45 50 55 60 закріплюють на піддоні за допомогою поліетиленової стрічки. Після цього упаковане насіння гарбуза направляють для подальшої промислової переробки на підприємства харчової промисловості. Приклад 4. У внутрішній порожнині коробки з гофрованого картону у формі паралелепіпеда, виконаної складаною з одноклапанним дном і кришкою із зовнішніми клапанами, що стикуються, розміщують абсорбуючий листовий елемент, периметр якого не перевищує поперечного перерізу коробки, а потім розміщують 5 кг ядер насіння гарбуза, підготовлених до зберігання і транспортування. При цьому об'єм заповненої сировини становить 0,82 об'єму внутрішньої порожнини коробки. Після заповнення коробки ядрами насіння гарбуза на їх верхній шар укладають абсорбуючий листовий елемент, потім закривають зовнішні клапани кришки і закупорюють її за допомогою поліетиленової стрічки, що має з одного боку липкий шар. Поліетиленову стрічку розташовують на стиках зовнішніх клапанів кришки та частково на зовнішній поверхні коробки. Після закупорювання коробки її укладають на дерев'яний піддон. Потім після розміщення на піддоні необхідної кількості коробок, що заповнені ядрами насінням гарбуза, їх закріплюють на піддоні за допомогою поліетиленової стрічки. Після цього упаковані ядра насіння гарбуза направляють для подальшої промислової переробки на підприємства харчової промисловості. Приклад 5. У внутрішній порожнині коробки з гофрованого картону у формі паралелепіпеда, виконаної складаною з чотириклапанним дном і кришкою із зовнішніми клапанами, що стикуються, розміщують абсорбуючий листовий елемент, периметр якого не перевищує поперечного перерізу коробки, а потім розміщують 35 кг ядер насіння соняшнику, підготовлених до зберігання і транспортування. Після цього поверх насіння соняшнику укладають абсорбуючий листовий елемент та розміщують ще 35 кг ядер насіння соняшнику, на верхній шар яких також укладають абсорбуючий листовий елемент, при цьому об'єм заповненої сировини становить 0,95 об'єму внутрішньої порожнини коробки. Потім закривають зовнішні клапани кришки і закупорюють коробку за допомогою поліетиленової стрічки, що має з одного боку липкий шар. Поліетиленову стрічку розташовують на стиках зовнішніх клапанів кришки та частково на зовнішній поверхні коробки. Після закупорювання коробки її укладають на дерев'яний піддон. Потім після розміщення на піддоні необхідної кількості коробок, що заповнені ядрами насіння соняшника, їх закріплюють на піддоні за допомогою поліетиленової стрічки. Після цього упаковані ядра насіння соняшнику направляють для подальшої промислової переробки на підприємства харчової промисловості. Приклад 6. У внутрішній порожнині коробки з гофрованого картону у формі паралелепіпеда, виконаної складаною з чотириклапанним дном і кришкою із зовнішніми клапанами, що стикуються, розміщують абсорбуючий листовий елемент, периметр якого не перевищує поперечного перерізу коробки, а потім розміщують 15 кг насіння соняшнику, підготовлених до зберігання і транспортування. При цьому об'єм заповненої сировини становить 0,8 об'єму внутрішньої порожнини коробки. Після заповнення коробки насінням соняшнику на її верхній шар укладають абсорбуючий листовий елемент, потім закривають зовнішні клапани кришки і закупорюють її за допомогою поліетиленової стрічки, що має з одного боку липкий шар. Поліетиленову стрічку розташовують на стиках зовнішніх клапанів кришки та частково на зовнішній поверхні коробки. Після закупорювання коробки її укладають на дерев'яний піддон. Потім після розміщення на піддоні необхідної кількості коробок, що заповнені насінням соняшника, їх закріплюють між собою та на піддоні за допомогою поліетиленової стрічки. Після цього упаковане насіння соняшнику, направляють для подальшої промислової переробки на підприємства харчової промисловості. Приклад 7. У внутрішній порожнині коробки з гофрованого картону у формі паралелепіпеда, виконаної складаною з чотириклапанним дном і кришкою із зовнішніми клапанами, що стикуються, розміщують абсорбуючий листовий елемент, периметр якого не перевищує поперечного перерізу коробки, а потім розміщують 25 кг квасолі, підготовлених до зберігання і транспортування. При цьому об'єм заповненої сировини становить 0,8 об'єму внутрішньої порожнини коробки. Після заповнення коробки квасолею закривають зовнішні клапани кришки і закупорюють її за допомогою поліетиленової стрічки, що має з одного боку липкий шар. Поліетиленову стрічку розташовують на стиках зовнішніх клапанів кришки та частково на зовнішній поверхні коробки. Після закупорювання коробки її укладають на піддон, виконаний з пластика. Потім після розміщення на піддоні необхідної кількості коробок, що заповнені 4 UA 96349 U 5 10 15 20 25 30 35 40 45 50 квасолею, їх закріплюють на піддоні за допомогою поліетиленової стрічки. Після цього упаковану квасолю направляють для подальшої промислової переробки на підприємства харчової промисловості. Приклад 8. У внутрішній порожнині коробки з гофрованого картону у формі паралелепіпеда, виконаної складаною з чотириклапанним дном і кришкою із зовнішніми клапанами, що стикуються, розміщують абсорбуючий листовий елемент, периметр якого не перевищує поперечного перерізу коробки, а потім розміщують 20 кг сочевицю, підготовлених до зберігання і транспортування. При цьому об'єм заповненої сировини становить 0,95 об'єму внутрішньої порожнини коробки. Після заповнення коробки сочевицею на її верхній шар укладають абсорбуючий листовий елемент, потім закривають зовнішні клапани кришки і закупорюють її за допомогою поліетиленової стрічки, що має з одного боку липкий шар. Поліетиленову стрічку розташовують на стиках зовнішніх клапанів кришки та частково на зовнішній поверхні коробки. Після закупорювання коробки її укладають на піддон, виконаний з пластика. Потім після розміщення на піддоні необхідної кількості коробок, що заповнені сочевицею, їх закріплюють на піддоні за допомогою поліетиленової стрічки. Після цього упаковану сочевицю направляють для подальшої промислової переробки на підприємства харчової промисловості. Вище наведені приклади характеризують здійснення корисної моделі і носять ілюстративний характер і не обмежують інші варіанти виконання. Таким чином, використання корисної моделі дозволяє забезпечити зручне і просте упаковування різноманітної сировини, підготовленого до зберігання і транспортування, забезпечити якісне зберігання та транспортування продовольчого рослинної сировини в великих обсягах, максимальне збереження його властивостей, розширити область застосування при зниженні вартості упаковки. Джерело інформації: 1. Патент України № 88121 U, МПК: В65D 5/00, В65D 30/00, В65D 85/34 опубл. 25.02.2014. 2. Патент України № 92464 U, МПК: В65В 31/00, В65D 25/00, В65D 85/30 опубл. 11.08.2014. 3. Патент України № 92463 U, МПК: В65В 31/00, В65D 25/00, В65D 85/34 опубл. 11.08.2014. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Спосіб упаковування для транспортування і зберігання рослинної продовольчої сировини, що включає розміщення сировини в жорсткій тарі, виконаній у вигляді коробки у формі паралелепіпеда, яка має внутрішню порожнину для розміщення рослинної продовольчої сировини, закриття жорсткої тари після заповнення і закупорювання її за допомогою поліетиленової стрічки, який відрізняється тим, що як жорстку тару застосовують коробку з гофрованого картону, виконану складаною з клапанними дном і кришкою, при цьому у внутрішній порожнині коробки розміщують щонайменше один абсорбуючий листовий елемент, периметр якого не перевищує поперечного перерізу коробки, а потім розміщують попередньо оброблену рослинну продовольчу сировину, при цьому об'єм заповненої сировини становить 0,65-0,95 об'єму внутрішньої порожнини коробки. 2. Спосіб упаковування за п. 1, який відрізняється тим, що як оброблену рослинну продовольчу сировину використовують зернові, бобові продукти, насіння, їстівні плоди, горіхи тощо. 3. Спосіб упаковування за п. 1, який відрізняється тим, що як поліетиленову стрічку застосовують поліетиленову стрічку, що має з одного боку липкий шар. 4. Спосіб упаковування за п. 1, який відрізняється тим, що абсорбуючий листовий елемент у внутрішній порожнині коробки розташовують пошарово з сировиною. 5. Спосіб упаковування за п. 1, який відрізняється тим, що коробку з гофрованого картону укладають на піддон. 6. Спосіб упаковування за п. 5, який відрізняється тим, що піддон виконують з пластика або з дерева, або з деревостружкової плити, або з гофрованого картону. 7. Спосіб упаковування за п. 5, який відрізняється тим, що коробку з гофрованого картону закріплюють на піддонні. 55 5 UA 96349 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
