Інженерно-захисна система проти піратів для захисту морських суден
Формула / Реферат
1. Інженерно-захисна система для захисту морських суден, яка складається як мінімум із однієї секції з захисним елементом, виконаним у вигляді скрученої як спіраль колючої стрічки з вертикальними вузлами підтримки, встановленими з певним інтервалом один від одного, при цьому витки спіралі прикріплені до вузлів підтримки, що дозволяє створити стійкий бар'єр, яка відрізняється тим, що кожний вузол підтримки виконаний у вигляді переважно вертикальної стійки, яка складається з нижньої нерухомої частини, що прикріплюється до палуби судна, та верхньої рухомої частини з фіксаторами її руху, на якій зверху змонтований привід розгортання-згортання витків колючої стрічки, виконаний переважно у вигляді лебідки, переважно з ручним приводом, при цьому лебідка має декілька намотувальних барабанів зі стопорними механізмами, наприклад, храповими, а також на верхній рухомій частині стійки встановлений кронштейн, виконаний у вигляді багатопроменевої хрестовини, промені якої перевищують радіус витків колючої стрічки, на консольних кінцях якої виконані отвори для проходу спарених тросів, а також центральний отвір для проходу центрального троса, одні кінці яких закріплені у намотувальних барабанах лебідки, а другі кінці тросів, крім центрального, зв'язані з рухомою павукоподібною хрестовиною аналогічної конструкції за розмірами та кількістю променів, причому перший виток колючої стрічки прикріплений до багатопроменевого кронштейна, а останній виток - до павукоподібної хрестовини, крім того, вільний кінець центрального троса має гачок для кріплення троса на суміжному вузлі підтримки.
2. Система за п. 1, яка відрізняється тим що для захисного елемента використана колюча армована стрічка з колючо-ріжучими елементами у вигляді метеликів з агресивними вістрями, причому армуючий дріт виготовлений з якісної високовуглецевої неіржавіючої сталі з високими пружними властивостями та стійкістю до агресивного середовища, зокрема солоної морської води.
Текст

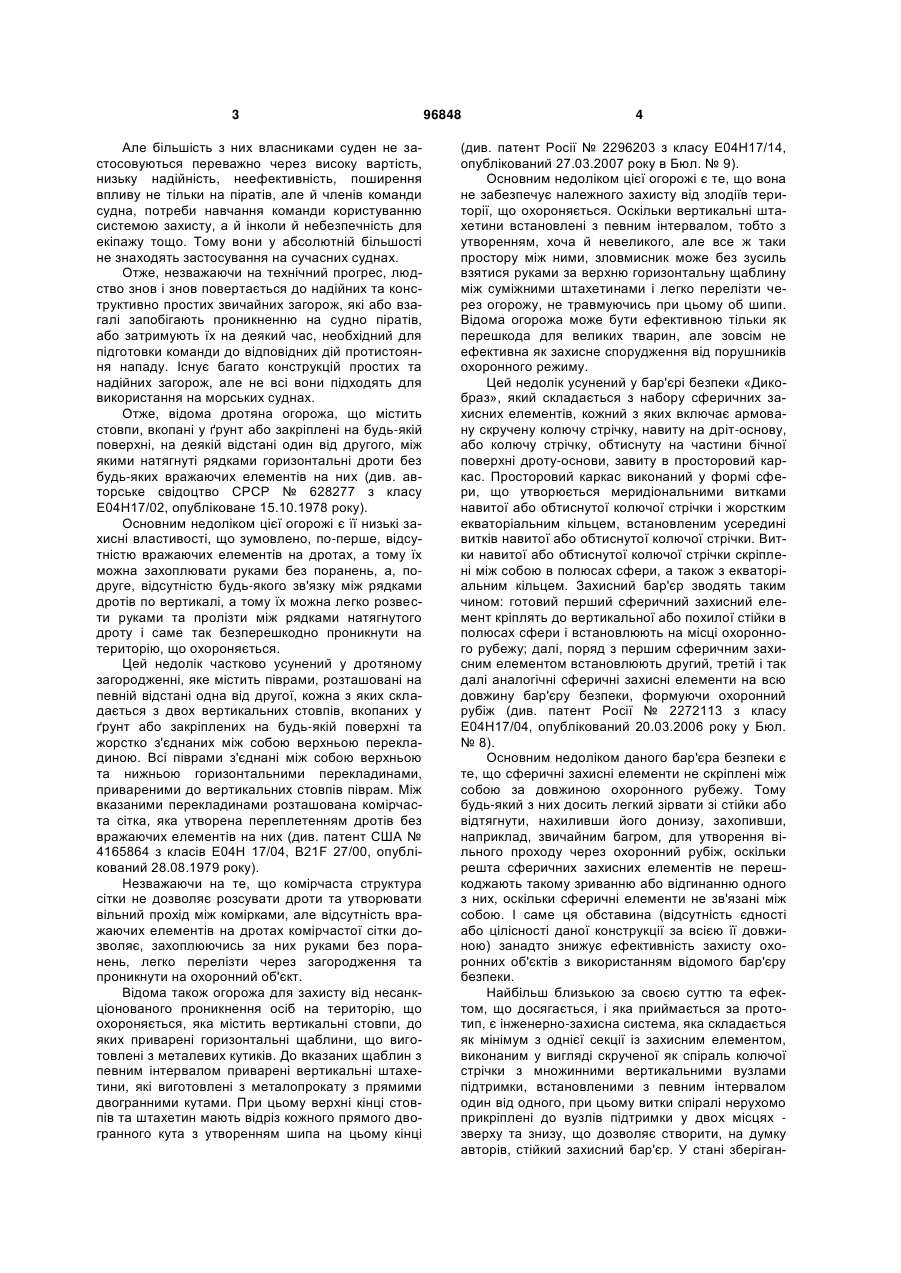

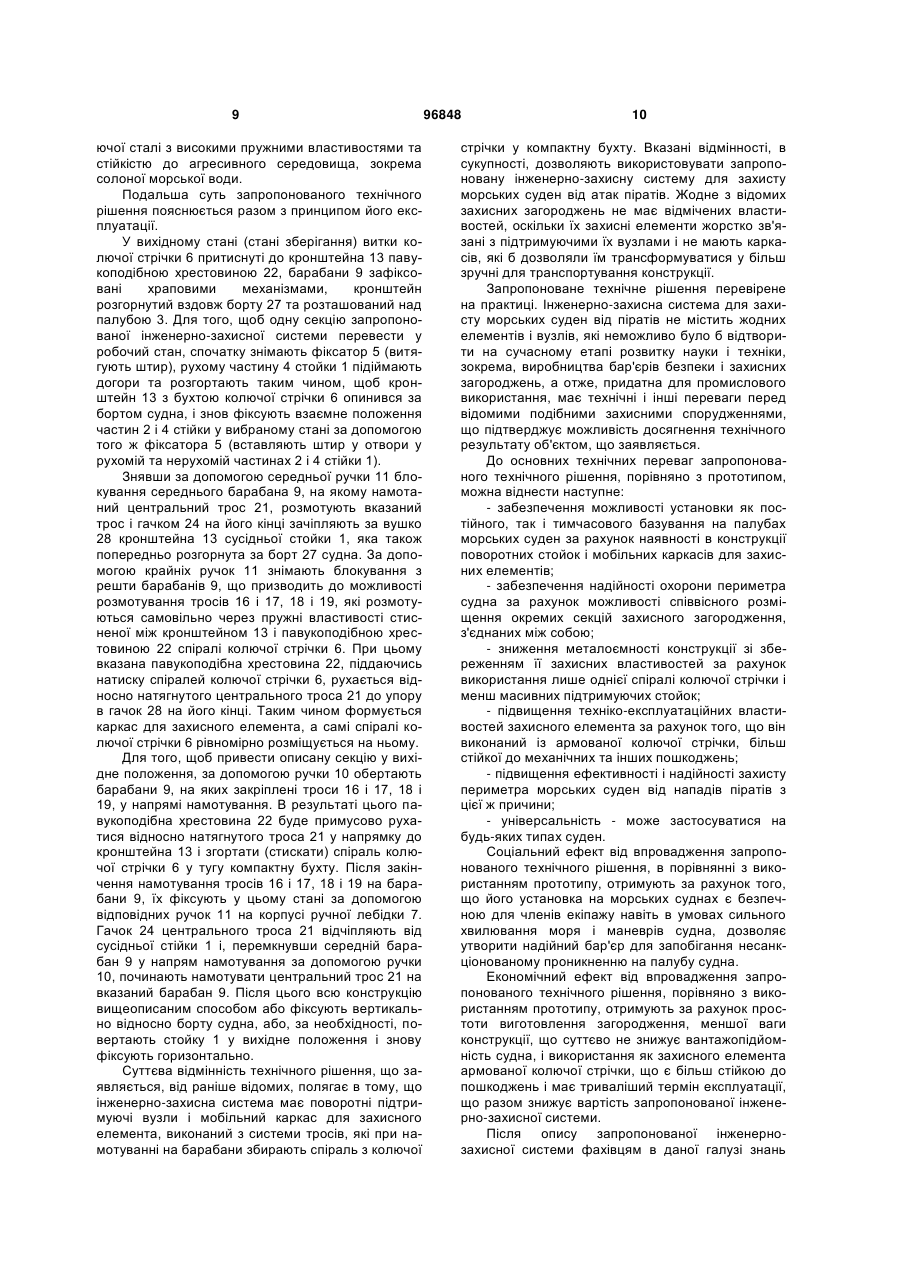

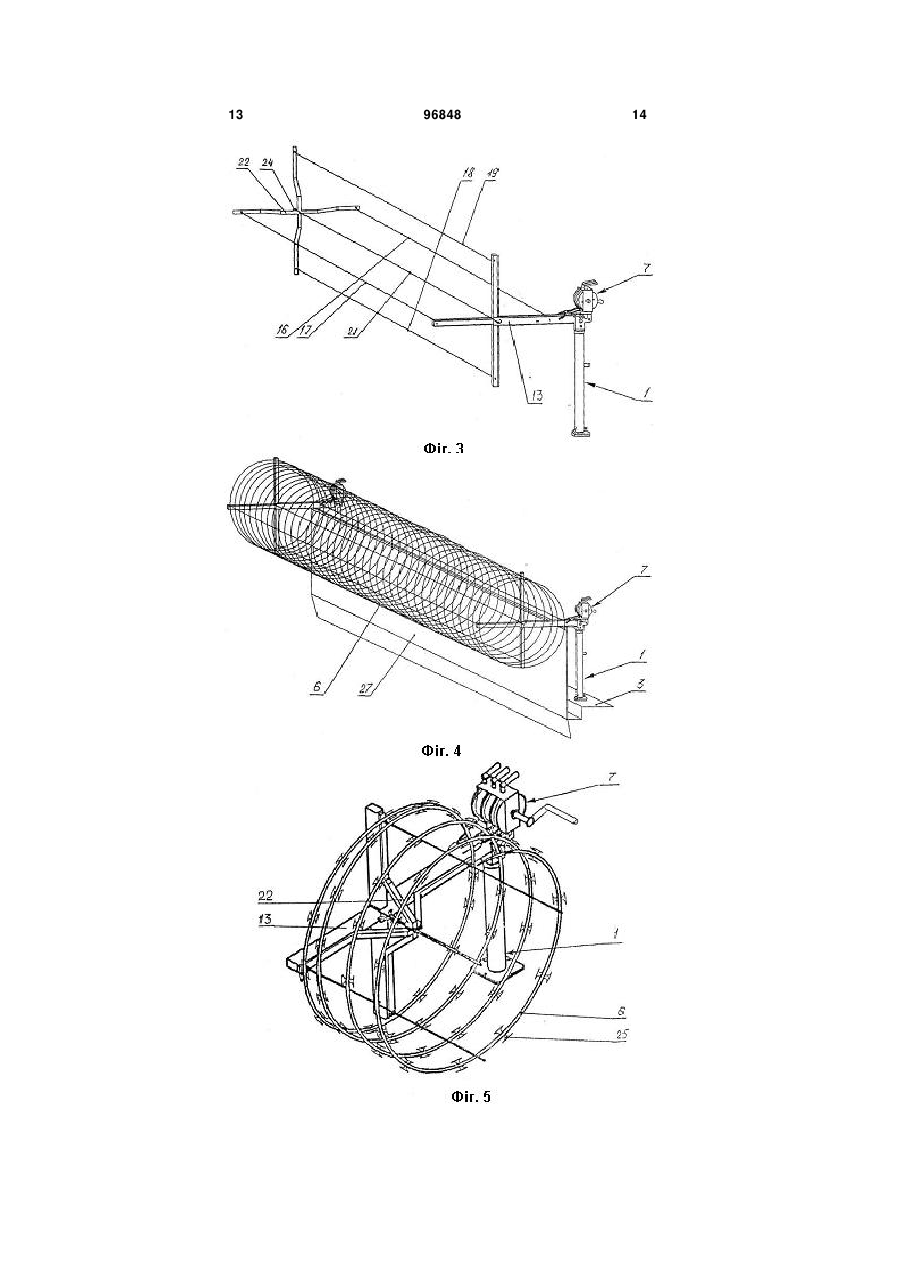

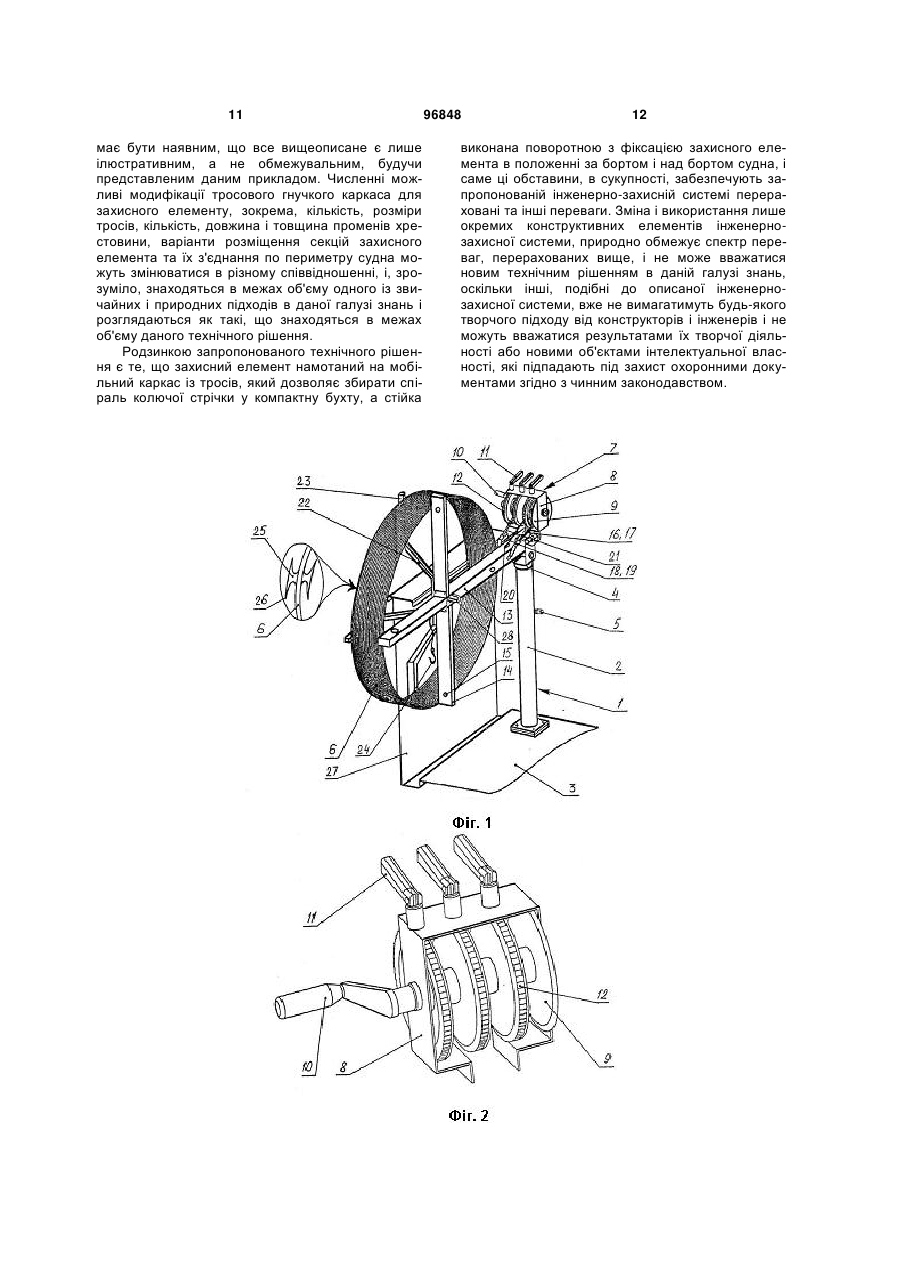

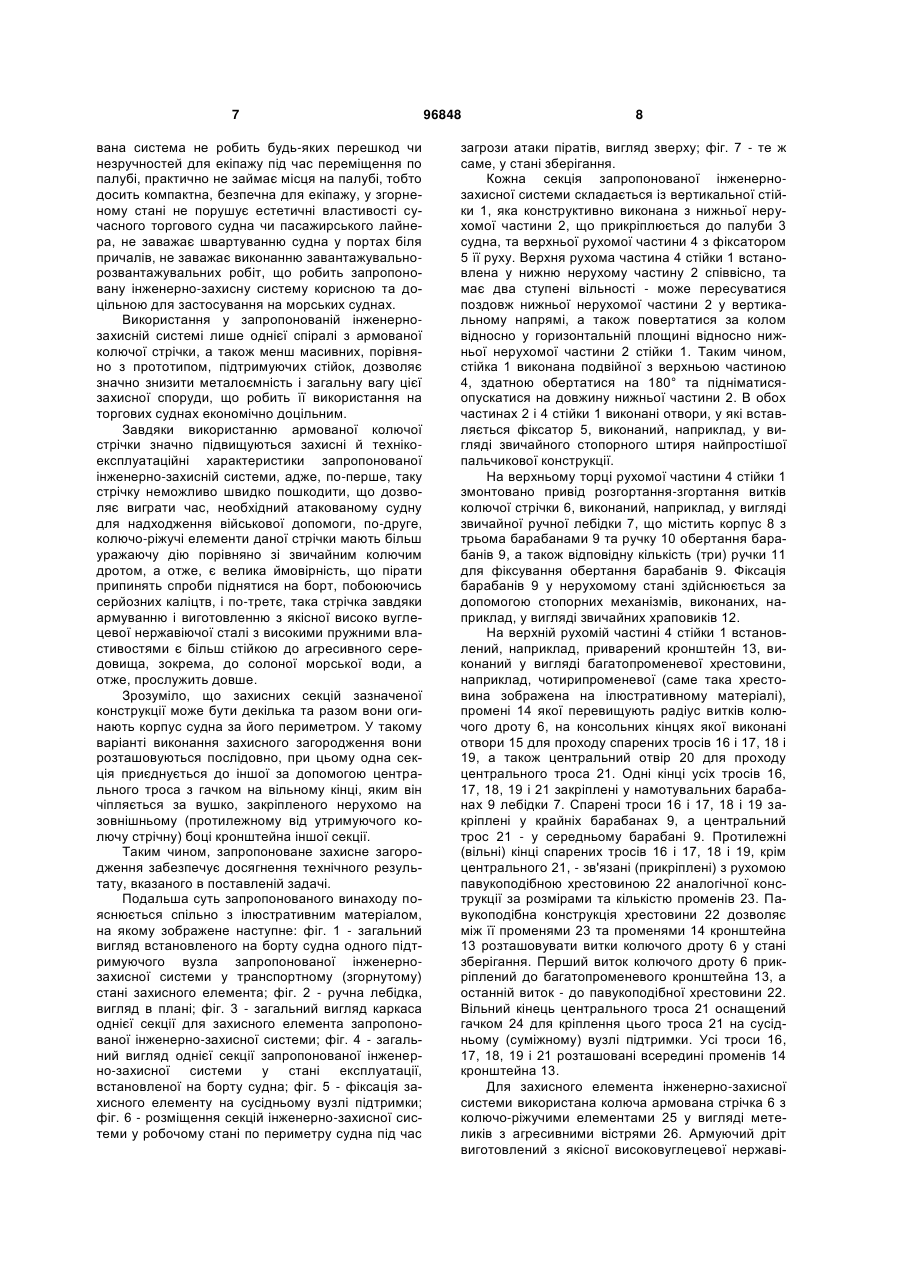

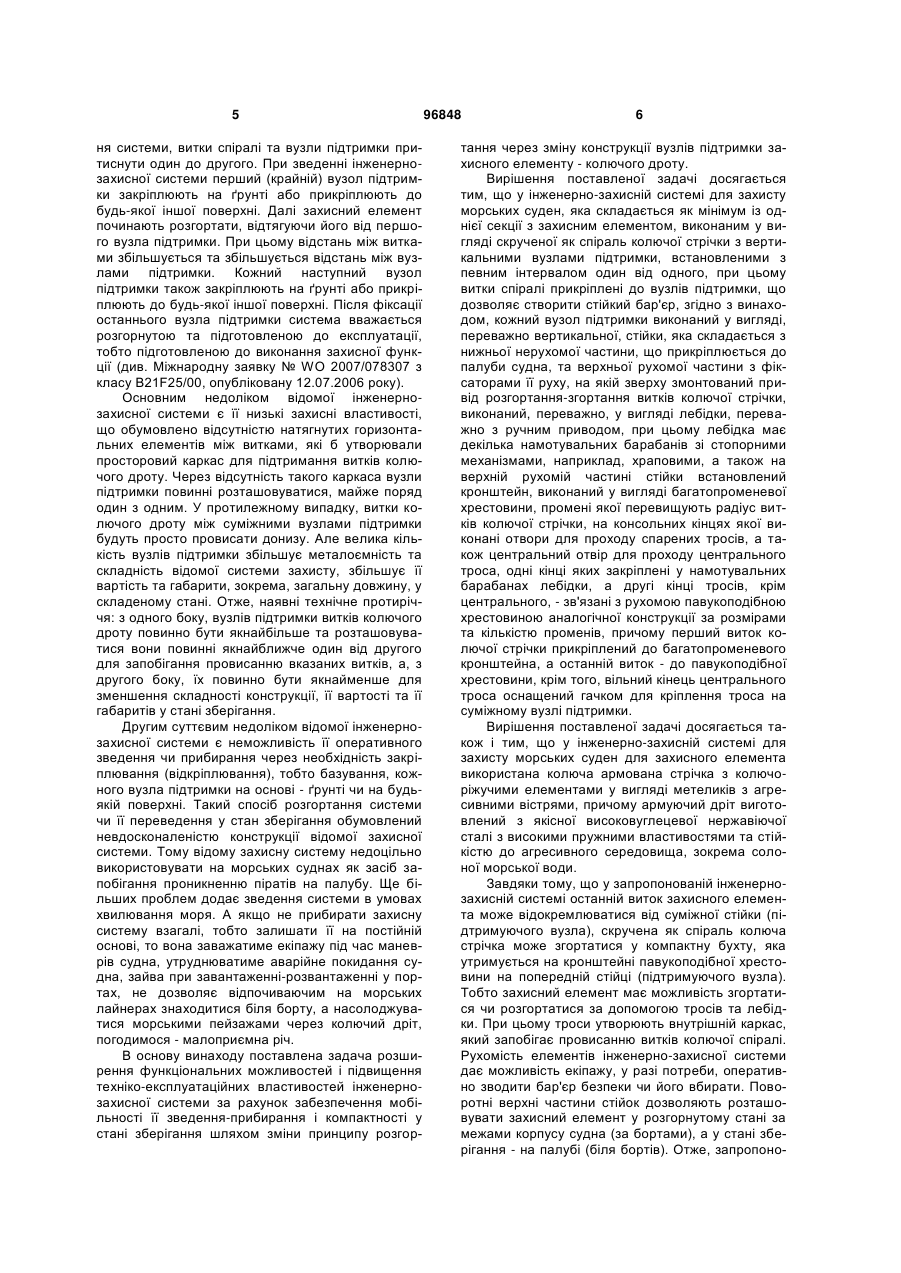

1. Інженерно-захисна система для захисту морських суден, яка складається як мінімум із однієї секції з захисним елементом, виконаним у вигляді скрученої як спіраль колючої стрічки з вертикальними вузлами підтримки, встановленими з певним інтервалом один від одного, при цьому витки спіралі прикріплені до вузлів підтримки, що дозволяє створити стійкий бар'єр, яка відрізняється тим, що кожний вузол підтримки виконаний у вигляді переважно вертикальної стійки, яка складається з нижньої нерухомої частини, що прикріплюється до палуби судна, та верхньої рухомої частини з фіксаторами її руху, на якій зверху змонтований привід розгортання-згортання витків колючої стрічки, виконаний переважно у вигляді ле C2 2 (19) 1 3 Але більшість з них власниками суден не застосовуються переважно через високу вартість, низьку надійність, неефективність, поширення впливу не тільки на піратів, але й членів команди судна, потреби навчання команди користуванню системою захисту, а й інколи й небезпечність для екіпажу тощо. Тому вони у абсолютній більшості не знаходять застосування на сучасних суднах. Отже, незважаючи на технічний прогрес, людство знов і знов повертається до надійних та конструктивно простих звичайних загорож, які або взагалі запобігають проникненню на судно піратів, або затримують їх на деякий час, необхідний для підготовки команди до відповідних дій протистояння нападу. Існує багато конструкцій простих та надійних загорож, але не всі вони підходять для використання на морських суднах. Отже, відома дротяна огорожа, що містить стовпи, вкопані у ґрунт або закріплені на будь-якій поверхні, на деякій відстані один від другого, між якими натягнуті рядками горизонтальні дроти без будь-яких вражаючих елементів на них (див. авторське свідоцтво СРСР № 628277 з класу Е04Н17/02, опубліковане 15.10.1978 року). Основним недоліком цієї огорожі є її низькі захисні властивості, що зумовлено, по-перше, відсутністю вражаючих елементів на дротах, а тому їх можна захоплювати руками без поранень, а, подруге, відсутністю будь-якого зв'язку між рядками дротів по вертикалі, а тому їх можна легко розвести руками та пролізти між рядками натягнутого дроту і саме так безперешкодно проникнути на територію, що охороняється. Цей недолік частково усунений у дротяному загородженні, яке містить піврами, розташовані на певній відстані одна від другої, кожна з яких складається з двох вертикальних стовпів, вкопаних у ґрунт або закріплених на будь-якій поверхні та жорстко з'єднаних між собою верхньою перекладиною. Всі піврами з'єднані між собою верхньою та нижньою горизонтальними перекладинами, привареними до вертикальних стовпів піврам. Між вказаними перекладинами розташована комірчаста сітка, яка утворена переплетенням дротів без вражаючих елементів на них (див. патент США № 4165864 з класів Е04Н 17/04, B21F 27/00, опублікований 28.08.1979 року). Незважаючи на те, що комірчаста структура сітки не дозволяє розсувати дроти та утворювати вільний прохід між комірками, але відсутність вражаючих елементів на дротах комірчастої сітки дозволяє, захоплюючись за них руками без поранень, легко перелізти через загородження та проникнути на охоронний об'єкт. Відома також огорожа для захисту від несанкціонованого проникнення осіб на територію, що охороняється, яка містить вертикальні стовпи, до яких приварені горизонтальні щаблини, що виготовлені з металевих кутиків. До вказаних щаблин з певним інтервалом приварені вертикальні штахетини, які виготовлені з металопрокату з прямими двогранними кутами. При цьому верхні кінці стовпів та штахетин мають відріз кожного прямого двогранного кута з утворенням шипа на цьому кінці 96848 4 (див. патент Росії № 2296203 з класу Е04Н17/14, опублікований 27.03.2007 року в Бюл. № 9). Основним недоліком цієї огорожі є те, що вона не забезпечує належного захисту від злодіїв території, що охороняється. Оскільки вертикальні штахетини встановлені з певним інтервалом, тобто з утворенням, хоча й невеликого, але все ж таки простору між ними, зловмисник може без зусиль взятися руками за верхню горизонтальну щаблину між суміжними штахетинами і легко перелізти через огорожу, не травмуючись при цьому об шипи. Відома огорожа може бути ефективною тільки як перешкода для великих тварин, але зовсім не ефективна як захисне спорудження від порушників охоронного режиму. Цей недолік усунений у бар'єрі безпеки «Дикобраз», який складається з набору сферичних захисних елементів, кожний з яких включає армовану скручену колючу стрічку, навиту на дріт-основу, або колючу стрічку, обтиснуту на частини бічної поверхні дроту-основи, завиту в просторовий каркас. Просторовий каркас виконаний у формі сфери, що утворюється меридіональними витками навитої або обтиснутої колючої стрічки і жорстким екваторіальним кільцем, встановленим усередині витків навитої або обтиснутої колючої стрічки. Витки навитої або обтиснутої колючої стрічки скріплені між собою в полюсах сфери, а також з екваторіальним кільцем. Захисний бар'єр зводять таким чином: готовий перший сферичний захисний елемент кріплять до вертикальної або похилої стійки в полюсах сфери і встановлюють на місці охоронного рубежу; далі, поряд з першим сферичним захисним елементом встановлюють другий, третій і так далі аналогічні сферичні захисні елементи на всю довжину бар'єру безпеки, формуючи охоронний рубіж (див. патент Росії № 2272113 з класу Е04Н17/04, опублікований 20.03.2006 року у Бюл. № 8). Основним недоліком даного бар'єра безпеки є те, що сферичні захисні елементи не скріплені між собою за довжиною охоронного рубежу. Тому будь-який з них досить легкий зірвати зі стійки або відтягнути, нахиливши його донизу, захопивши, наприклад, звичайним багром, для утворення вільного проходу через охоронний рубіж, оскільки решта сферичних захисних елементів не перешкоджають такому зриванню або відгинанню одного з них, оскільки сферичні елементи не зв'язані між собою. І саме ця обставина (відсутність єдності або цілісності даної конструкції за всією її довжиною) занадто знижує ефективність захисту охоронних об'єктів з використанням відомого бар'єру безпеки. Найбільш близькою за своєю суттю та ефектом, що досягається, і яка приймається за прототип, є інженерно-захисна система, яка складається як мінімум з однієї секції із захисним елементом, виконаним у вигляді скрученої як спіраль колючої стрічки з множинними вертикальними вузлами підтримки, встановленими з певним інтервалом один від одного, при цьому витки спіралі нерухомо прикріплені до вузлів підтримки у двох місцях зверху та знизу, що дозволяє створити, на думку авторів, стійкий захисний бар'єр. У стані зберіган 5 ня системи, витки спіралі та вузли підтримки притиснути один до другого. При зведенні інженернозахисної системи перший (крайній) вузол підтримки закріплюють на ґрунті або прикріплюють до будь-якої іншої поверхні. Далі захисний елемент починають розгортати, відтягуючи його від першого вузла підтримки. При цьому відстань між витками збільшується та збільшується відстань між вузлами підтримки. Кожний наступний вузол підтримки також закріплюють на ґрунті або прикріплюють до будь-якої іншої поверхні. Після фіксації останнього вузла підтримки система вважається розгорнутою та підготовленою до експлуатації, тобто підготовленою до виконання захисної функції (див. Міжнародну заявку № WO 2007/078307 з класу B21F25/00, опубліковану 12.07.2006 року). Основним недоліком відомої інженернозахисної системи є її низькі захисні властивості, що обумовлено відсутністю натягнутих горизонтальних елементів між витками, які б утворювали просторовий каркас для підтримання витків колючого дроту. Через відсутність такого каркаса вузли підтримки повинні розташовуватися, майже поряд один з одним. У протилежному випадку, витки колючого дроту між суміжними вузлами підтримки будуть просто провисати донизу. Але велика кількість вузлів підтримки збільшує металоємність та складність відомої системи захисту, збільшує її вартість та габарити, зокрема, загальну довжину, у складеному стані. Отже, наявні технічне протиріччя: з одного боку, вузлів підтримки витків колючого дроту повинно бути якнайбільше та розташовуватися вони повинні якнайближче один від другого для запобігання провисанню вказаних витків, а, з другого боку, їх повинно бути якнайменше для зменшення складності конструкції, її вартості та її габаритів у стані зберігання. Другим суттєвим недоліком відомої інженернозахисної системи є неможливість її оперативного зведення чи прибирання через необхідність закріплювання (відкріплювання), тобто базування, кожного вузла підтримки на основі - ґрунті чи на будьякій поверхні. Такий спосіб розгортання системи чи її переведення у стан зберігання обумовлений невдосконаленістю конструкції відомої захисної системи. Тому відому захисну систему недоцільно використовувати на морських суднах як засіб запобігання проникненню піратів на палубу. Ще більших проблем додає зведення системи в умовах хвилювання моря. А якщо не прибирати захисну систему взагалі, тобто залишати її на постійній основі, то вона заважатиме екіпажу під час маневрів судна, утруднюватиме аварійне покидання судна, зайва при завантаженні-розвантаженні у портах, не дозволяє відпочиваючим на морських лайнерах знаходитися біля борту, а насолоджуватися морськими пейзажами через колючий дріт, погодимося - малоприємна річ. В основу винаходу поставлена задача розширення функціональних можливостей і підвищення техніко-експлуатаційних властивостей інженернозахисної системи за рахунок забезпечення мобільності її зведення-прибирання і компактності у стані зберігання шляхом зміни принципу розгор 96848 6 тання через зміну конструкції вузлів підтримки захисного елементу - колючого дроту. Вирішення поставленої задачі досягається тим, що у інженерно-захисній системі для захисту морських суден, яка складається як мінімум із однієї секції з захисним елементом, виконаним у вигляді скрученої як спіраль колючої стрічки з вертикальними вузлами підтримки, встановленими з певним інтервалом один від одного, при цьому витки спіралі прикріплені до вузлів підтримки, що дозволяє створити стійкий бар'єр, згідно з винаходом, кожний вузол підтримки виконаний у вигляді, переважно вертикальної, стійки, яка складається з нижньої нерухомої частини, що прикріплюється до палуби судна, та верхньої рухомої частини з фіксаторами її руху, на якій зверху змонтований привід розгортання-згортання витків колючої стрічки, виконаний, переважно, у вигляді лебідки, переважно з ручним приводом, при цьому лебідка має декілька намотувальних барабанів зі стопорними механізмами, наприклад, храповими, а також на верхній рухомій частині стійки встановлений кронштейн, виконаний у вигляді багатопроменевої хрестовини, промені якої перевищують радіус витків колючої стрічки, на консольних кінцях якої виконані отвори для проходу спарених тросів, а також центральний отвір для проходу центрального троса, одні кінці яких закріплені у намотувальних барабанах лебідки, а другі кінці тросів, крім центрального, - зв'язані з рухомою павукоподібною хрестовиною аналогічної конструкції за розмірами та кількістю променів, причому перший виток колючої стрічки прикріплений до багатопроменевого кронштейна, а останній виток - до павукоподібної хрестовини, крім того, вільний кінець центрального троса оснащений гачком для кріплення троса на суміжному вузлі підтримки. Вирішення поставленої задачі досягається також і тим, що у інженерно-захисній системі для захисту морських суден для захисного елемента використана колюча армована стрічка з колючоріжучими елементами у вигляді метеликів з агресивними вістрями, причому армуючий дріт виготовлений з якісної високовуглецевої нержавіючої сталі з високими пружними властивостями та стійкістю до агресивного середовища, зокрема солоної морської води. Завдяки тому, що у запропонованій інженернозахисній системі останній виток захисного елемента може відокремлюватися від суміжної стійки (підтримуючого вузла), скручена як спіраль колюча стрічка може згортатися у компактну бухту, яка утримується на кронштейні павукоподібної хрестовини на попередній стійці (підтримуючого вузла). Тобто захисний елемент має можливість згортатися чи розгортатися за допомогою тросів та лебідки. При цьому троси утворюють внутрішній каркас, який запобігає провисанню витків колючої спіралі. Рухомість елементів інженерно-захисної системи дає можливість екіпажу, у разі потреби, оперативно зводити бар'єр безпеки чи його вбирати. Поворотні верхні частини стійок дозволяють розташовувати захисний елемент у розгорнутому стані за межами корпусу судна (за бортами), а у стані зберігання - на палубі (біля бортів). Отже, запропоно 7 вана система не робить будь-яких перешкод чи незручностей для екіпажу під час переміщення по палубі, практично не займає місця на палубі, тобто досить компактна, безпечна для екіпажу, у згорненому стані не порушує естетичні властивості сучасного торгового судна чи пасажирського лайнера, не заважає швартуванню судна у портах біля причалів, не заважає виконанню завантажувальнорозвантажувальних робіт, що робить запропоновану інженерно-захисну систему корисною та доцільною для застосування на морських суднах. Використання у запропонованій інженернозахисній системі лише однієї спіралі з армованої колючої стрічки, а також менш масивних, порівняно з прототипом, підтримуючих стійок, дозволяє значно знизити металоємність і загальну вагу цієї захисної споруди, що робить її використання на торгових суднах економічно доцільним. Завдяки використанню армованої колючої стрічки значно підвищуються захисні й технікоексплуатаційні характеристики запропонованої інженерно-захисній системи, адже, по-перше, таку стрічку неможливо швидко пошкодити, що дозволяє виграти час, необхідний атакованому судну для надходження військової допомоги, по-друге, колючо-ріжучі елементи даної стрічки мають більш уражаючу дію порівняно зі звичайним колючим дротом, а отже, є велика ймовірність, що пірати припинять спроби піднятися на борт, побоюючись серйозних каліцтв, і по-третє, така стрічка завдяки армуванню і виготовленню з якісної високо вуглецевої нержавіючої сталі з високими пружними властивостями є більш стійкою до агресивного середовища, зокрема, до солоної морської води, а отже, прослужить довше. Зрозуміло, що захисних секцій зазначеної конструкції може бути декілька та разом вони огинають корпус судна за його периметром. У такому варіанті виконання захисного загородження вони розташовуються послідовно, при цьому одна секція приєднується до іншої за допомогою центрального троса з гачком на вільному кінці, яким він чіпляється за вушко, закріпленого нерухомо на зовнішньому (протилежному від утримуючого колючу стрічну) боці кронштейна іншої секції. Таким чином, запропоноване захисне загородження забезпечує досягнення технічного результату, вказаного в поставленій задачі. Подальша суть запропонованого винаходу пояснюється спільно з ілюстративним матеріалом, на якому зображене наступне: фіг. 1 - загальний вигляд встановленого на борту судна одного підтримуючого вузла запропонованої інженернозахисної системи у транспортному (згорнутому) стані захисного елемента; фіг. 2 - ручна лебідка, вигляд в плані; фіг. 3 - загальний вигляд каркаса однієї секції для захисного елемента запропонованої інженерно-захисної системи; фіг. 4 - загальний вигляд однієї секції запропонованої інженерно-захисної системи у стані експлуатації, встановленої на борту судна; фіг. 5 - фіксація захисного елементу на сусідньому вузлі підтримки; фіг. 6 - розміщення секцій інженерно-захисної системи у робочому стані по периметру судна під час 96848 8 загрози атаки піратів, вигляд зверху; фіг. 7 - те ж саме, у стані зберігання. Кожна секція запропонованої інженернозахисної системи складається із вертикальної стійки 1, яка конструктивно виконана з нижньої нерухомої частини 2, що прикріплюється до палуби 3 судна, та верхньої рухомої частини 4 з фіксатором 5 її руху. Верхня рухома частина 4 стійки 1 встановлена у нижню нерухому частину 2 співвісно, та має два ступені вільності - може пересуватися поздовж нижньої нерухомої частини 2 у вертикальному напрямі, а також повертатися за колом відносно у горизонтальній площині відносно нижньої нерухомої частини 2 стійки 1. Таким чином, стійка 1 виконана подвійної з верхньою частиною 4, здатною обертатися на 180° та підніматисяопускатися на довжину нижньої частини 2. В обох частинах 2 і 4 стійки 1 виконані отвори, у які вставляється фіксатор 5, виконаний, наприклад, у вигляді звичайного стопорного штиря найпростішої пальчикової конструкції. На верхньому торці рухомої частини 4 стійки 1 змонтовано привід розгортання-згортання витків колючої стрічки 6, виконаний, наприклад, у вигляді звичайної ручної лебідки 7, що містить корпус 8 з трьома барабанами 9 та ручку 10 обертання барабанів 9, а також відповідну кількість (три) ручки 11 для фіксування обертання барабанів 9. Фіксація барабанів 9 у нерухомому стані здійснюється за допомогою стопорних механізмів, виконаних, наприклад, у вигляді звичайних храповиків 12. На верхній рухомій частині 4 стійки 1 встановлений, наприклад, приварений кронштейн 13, виконаний у вигляді багатопроменевої хрестовини, наприклад, чотирипроменевої (саме така хрестовина зображена на ілюстративному матеріалі), промені 14 якої перевищують радіус витків колючого дроту 6, на консольних кінцях якої виконані отвори 15 для проходу спарених тросів 16 і 17, 18 і 19, а також центральний отвір 20 для проходу центрального троса 21. Одні кінці усіх тросів 16, 17, 18, 19 і 21 закріплені у намотувальних барабанах 9 лебідки 7. Спарені троси 16 і 17, 18 і 19 закріплені у крайніх барабанах 9, а центральний трос 21 - у середньому барабані 9. Протилежні (вільні) кінці спарених тросів 16 і 17, 18 і 19, крім центрального 21, - зв'язані (прикріплені) з рухомою павукоподібною хрестовиною 22 аналогічної конструкції за розмірами та кількістю променів 23. Павукоподібна конструкція хрестовини 22 дозволяє між її променями 23 та променями 14 кронштейна 13 розташовувати витки колючого дроту 6 у стані зберігання. Перший виток колючого дроту 6 прикріплений до багатопроменевого кронштейна 13, а останній виток - до павукоподібної хрестовини 22. Вільний кінець центрального троса 21 оснащений гачком 24 для кріплення цього троса 21 на сусідньому (суміжному) вузлі підтримки. Усі троси 16, 17, 18, 19 і 21 розташовані всередині променів 14 кронштейна 13. Для захисного елемента інженерно-захисної системи використана колюча армована стрічка 6 з колючо-ріжучими елементами 25 у вигляді метеликів з агресивними вістрями 26. Армуючий дріт виготовлений з якісної високовуглецевої нержаві 9 ючої сталі з високими пружними властивостями та стійкістю до агресивного середовища, зокрема солоної морської води. Подальша суть запропонованого технічного рішення пояснюється разом з принципом його експлуатації. У вихідному стані (стані зберігання) витки колючої стрічки 6 притиснуті до кронштейна 13 павукоподібною хрестовиною 22, барабани 9 зафіксовані храповими механізмами, кронштейн розгорнутий вздовж борту 27 та розташований над палубою 3. Для того, щоб одну секцію запропонованої інженерно-захисної системи перевести у робочий стан, спочатку знімають фіксатор 5 (витягують штир), рухому частину 4 стойки 1 підіймають догори та розгортають таким чином, щоб кронштейн 13 з бухтою колючої стрічки 6 опинився за бортом судна, і знов фіксують взаємне положення частин 2 і 4 стійки у вибраному стані за допомогою того ж фіксатора 5 (вставляють штир у отвори у рухомій та нерухомій частинах 2 і 4 стійки 1). Знявши за допомогою середньої ручки 11 блокування середнього барабана 9, на якому намотаний центральний трос 21, розмотують вказаний трос і гачком 24 на його кінці зачіпляють за вушко 28 кронштейна 13 сусідньої стойки 1, яка також попередньо розгорнута за борт 27 судна. За допомогою крайніх ручок 11 знімають блокування з решти барабанів 9, що призводить до можливості розмотування тросів 16 і 17, 18 і 19, які розмотуються самовільно через пружні властивості стисненої між кронштейном 13 і павукоподібною хрестовиною 22 спіралі колючої стрічки 6. При цьому вказана павукоподібна хрестовина 22, піддаючись натиску спіралей колючої стрічки 6, рухається відносно натягнутого центрального троса 21 до упору в гачок 28 на його кінці. Таким чином формується каркас для захисного елемента, а самі спіралі колючої стрічки 6 рівномірно розміщується на ньому. Для того, щоб привести описану секцію у вихідне положення, за допомогою ручки 10 обертають барабани 9, на яких закріплені троси 16 і 17, 18 і 19, у напрямі намотування. В результаті цього павукоподібна хрестовина 22 буде примусово рухатися відносно натягнутого троса 21 у напрямку до кронштейна 13 і згортати (стискати) спіраль колючої стрічки 6 у тугу компактну бухту. Після закінчення намотування тросів 16 і 17, 18 і 19 на барабани 9, їх фіксують у цьому стані за допомогою відповідних ручок 11 на корпусі ручної лебідки 7. Гачок 24 центрального троса 21 відчіпляють від сусідньої стійки 1 і, перемкнувши середній барабан 9 у напрям намотування за допомогою ручки 10, починають намотувати центральний трос 21 на вказаний барабан 9. Після цього всю конструкцію вищеописаним способом або фіксують вертикально відносно борту судна, або, за необхідності, повертають стойку 1 у вихідне положення і знову фіксують горизонтально. Суттєва відмінність технічного рішення, що заявляється, від раніше відомих, полягає в тому, що інженерно-захисна система має поворотні підтримуючі вузли і мобільний каркас для захисного елемента, виконаний з системи тросів, які при намотуванні на барабани збирають спіраль з колючої 96848 10 стрічки у компактну бухту. Вказані відмінності, в сукупності, дозволяють використовувати запропоновану інженерно-захисну систему для захисту морських суден від атак піратів. Жодне з відомих захисних загороджень не має відмічених властивостей, оскільки їх захисні елементи жорстко зв'язані з підтримуючими їх вузлами і не мають каркасів, які б дозволяли їм трансформуватися у більш зручні для транспортування конструкції. Запропоноване технічне рішення перевірене на практиці. Інженерно-захисна система для захисту морських суден від піратів не містить жодних елементів і вузлів, які неможливо було б відтворити на сучасному етапі розвитку науки і техніки, зокрема, виробництва бар'єрів безпеки і захисних загороджень, а отже, придатна для промислового використання, має технічні і інші переваги перед відомими подібними захисними спорудженнями, що підтверджує можливість досягнення технічного результату об'єктом, що заявляється. До основних технічних переваг запропонованого технічного рішення, порівняно з прототипом, можна віднести наступне: - забезпечення можливості установки як постійного, так і тимчасового базування на палубах морських суден за рахунок наявності в конструкції поворотних стойок і мобільних каркасів для захисних елементів; - забезпечення надійності охорони периметра судна за рахунок можливості співвісного розміщення окремих секцій захисного загородження, з'єднаних між собою; - зниження металоємності конструкції зі збереженням її захисних властивостей за рахунок використання лише однієї спіралі колючої стрічки і менш масивних підтримуючих стойок; - підвищення техніко-експлуатаційних властивостей захисного елемента за рахунок того, що він виконаний із армованої колючої стрічки, більш стійкої до механічних та інших пошкоджень; - підвищення ефективності і надійності захисту периметра морських суден від нападів піратів з цієї ж причини; - універсальність - може застосуватися на будь-яких типах суден. Соціальний ефект від впровадження запропонованого технічного рішення, в порівнянні з використанням прототипу, отримують за рахунок того, що його установка на морських суднах є безпечною для членів екіпажу навіть в умовах сильного хвилювання моря і маневрів судна, дозволяє утворити надійний бар'єр для запобігання несанкціонованому проникненню на палубу судна. Економічний ефект від впровадження запропонованого технічного рішення, порівняно з використанням прототипу, отримують за рахунок простоти виготовлення загородження, меншої ваги конструкції, що суттєво не знижує вантажопідйомність судна, і використання як захисного елемента армованої колючої стрічки, що є більш стійкою до пошкоджень і має триваліший термін експлуатації, що разом знижує вартість запропонованої інженерно-захисної системи. Після опису запропонованої інженернозахисної системи фахівцям в даної галузі знань 11 має бути наявним, що все вищеописане є лише ілюстративним, а не обмежувальним, будучи представленим даним прикладом. Численні можливі модифікації тросового гнучкого каркаса для захисного елементу, зокрема, кількість, розміри тросів, кількість, довжина і товщина променів хрестовини, варіанти розміщення секцій захисного елемента та їх з'єднання по периметру судна можуть змінюватися в різному співвідношенні, і, зрозуміло, знаходяться в межах об'єму одного із звичайних і природних підходів в даної галузі знань і розглядаються як такі, що знаходяться в межах об'єму даного технічного рішення. Родзинкою запропонованого технічного рішення є те, що захисний елемент намотаний на мобільний каркас із тросів, який дозволяє збирати спіраль колючої стрічки у компактну бухту, а стійка 96848 12 виконана поворотною з фіксацією захисного елемента в положенні за бортом і над бортом судна, і саме ці обставини, в сукупності, забезпечують запропонованій інженерно-захисній системі перераховані та інші переваги. Зміна і використання лише окремих конструктивних елементів інженернозахисної системи, природно обмежує спектр переваг, перерахованих вище, і не може вважатися новим технічним рішенням в даній галузі знань, оскільки інші, подібні до описаної інженернозахисної системи, вже не вимагатимуть будь-якого творчого підходу від конструкторів і інженерів і не можуть вважатися результатами їх творчої діяльності або новими об'єктами інтелектуальної власності, які підпадають під захист охоронними документами згідно з чинним законодавством. 13 96848 14 15 Комп’ютерна верстка В. Мацело 96848 Підписне 16 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSea ship protection system against pirates
Автори англійськоюTkachenko Yurii Volodymyrovych
Назва патенту російськоюИнженерно-защитная система против пиратов для защиты морских судов
Автори російськоюТкаченко Юрий Владимирович
МПК / Мітки
МПК: E04H 17/10, F41H 11/08, B63G 13/00
Мітки: захисту, суден, морських, інженерно-захисна, піратів, система
