Спосіб наповнення газом ручки контейнера

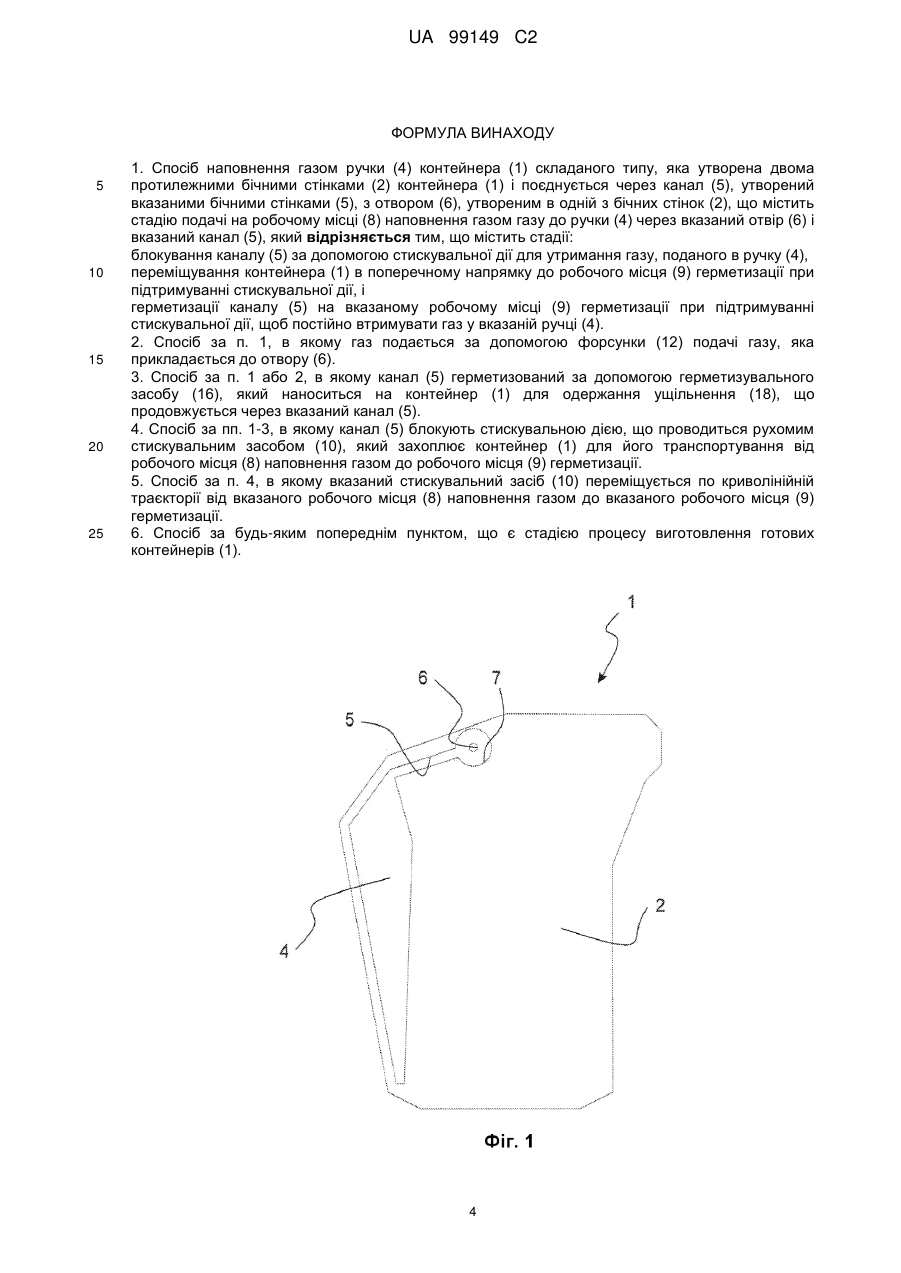

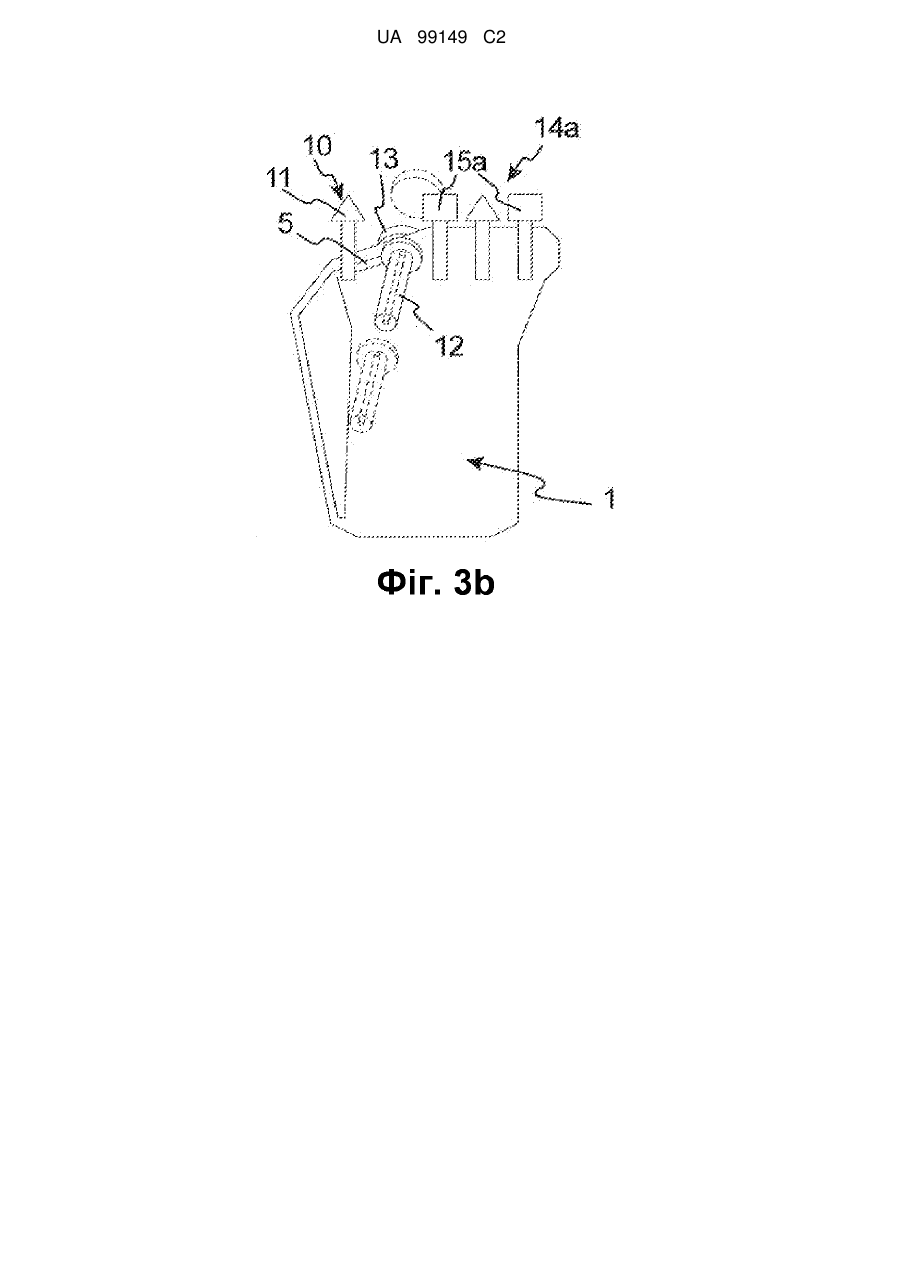

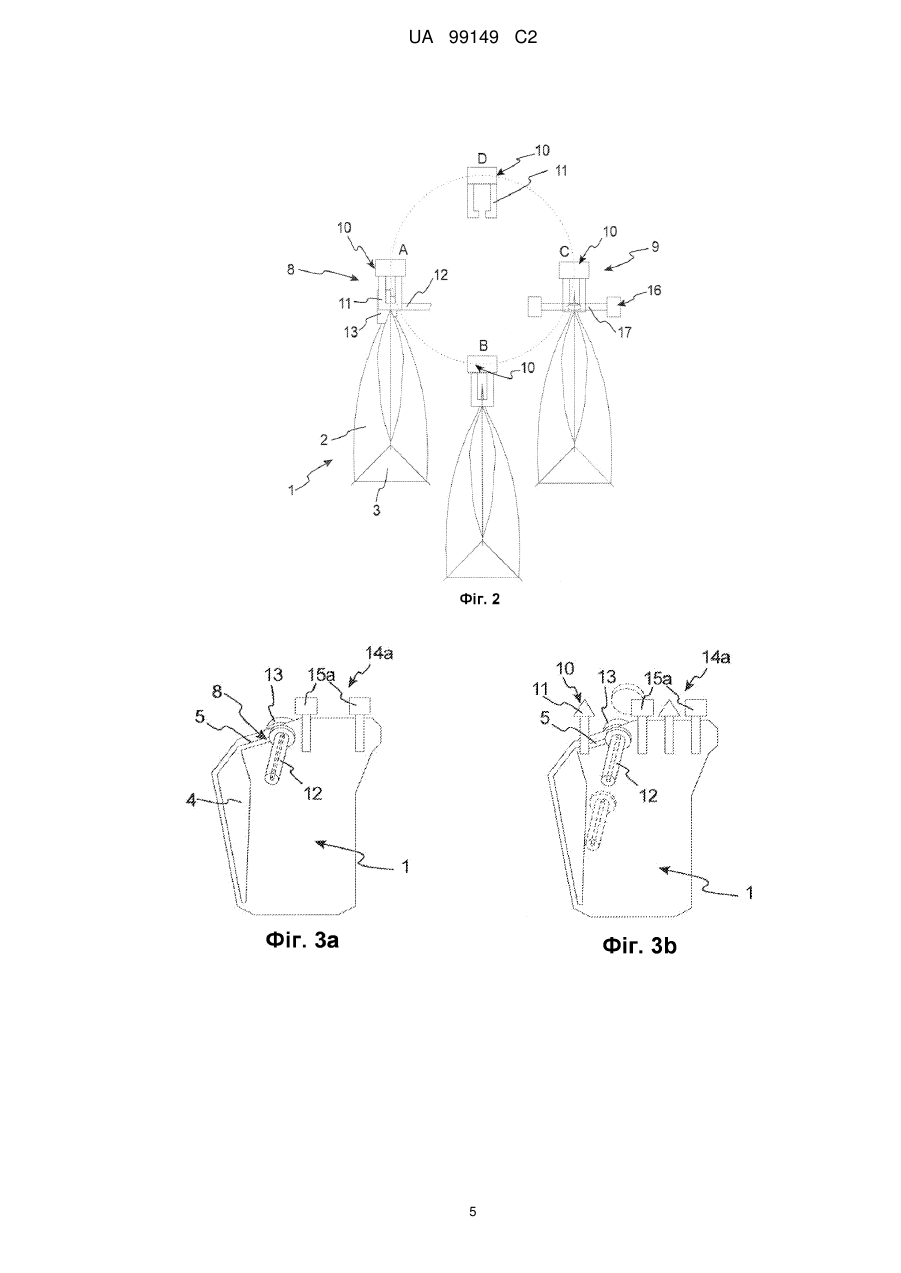

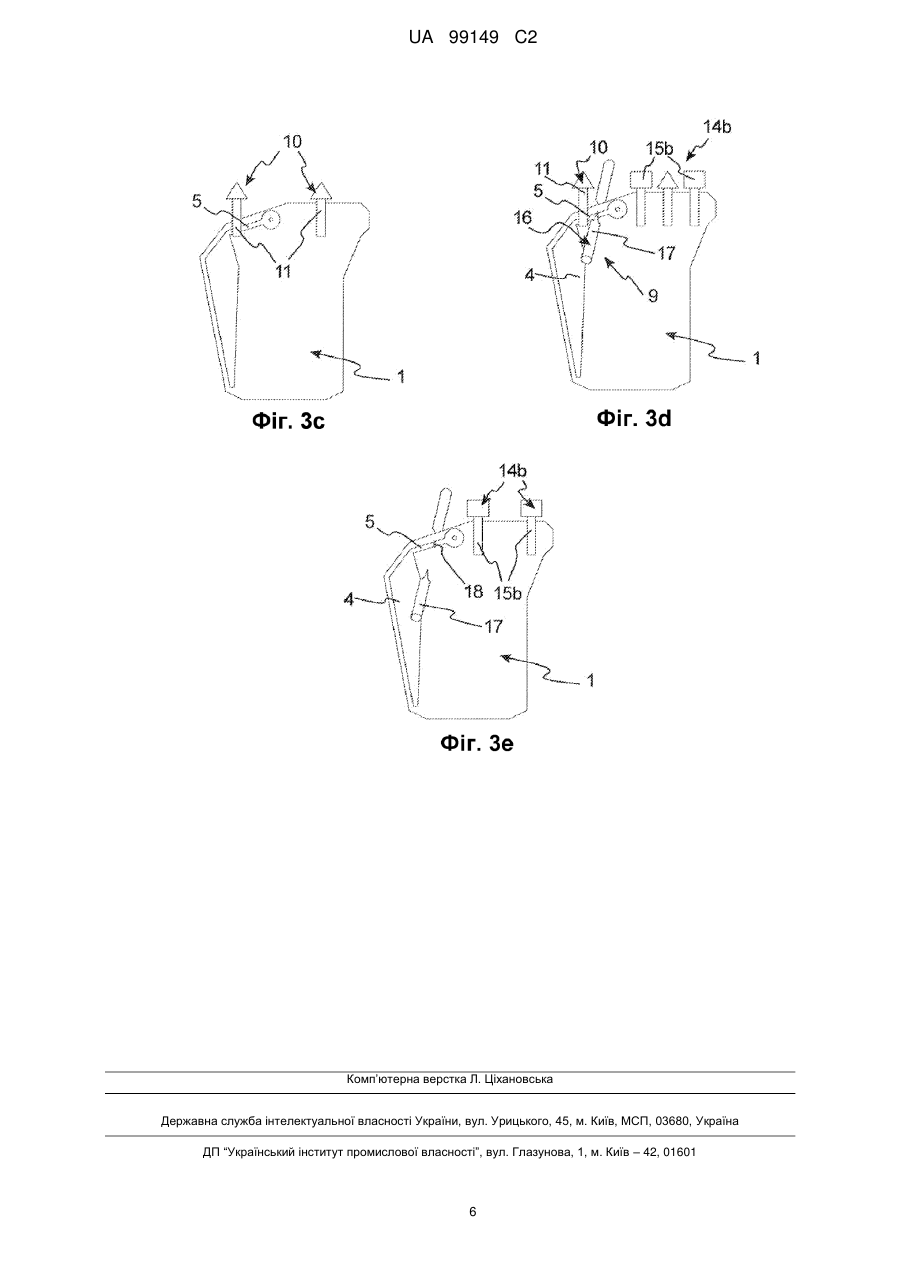

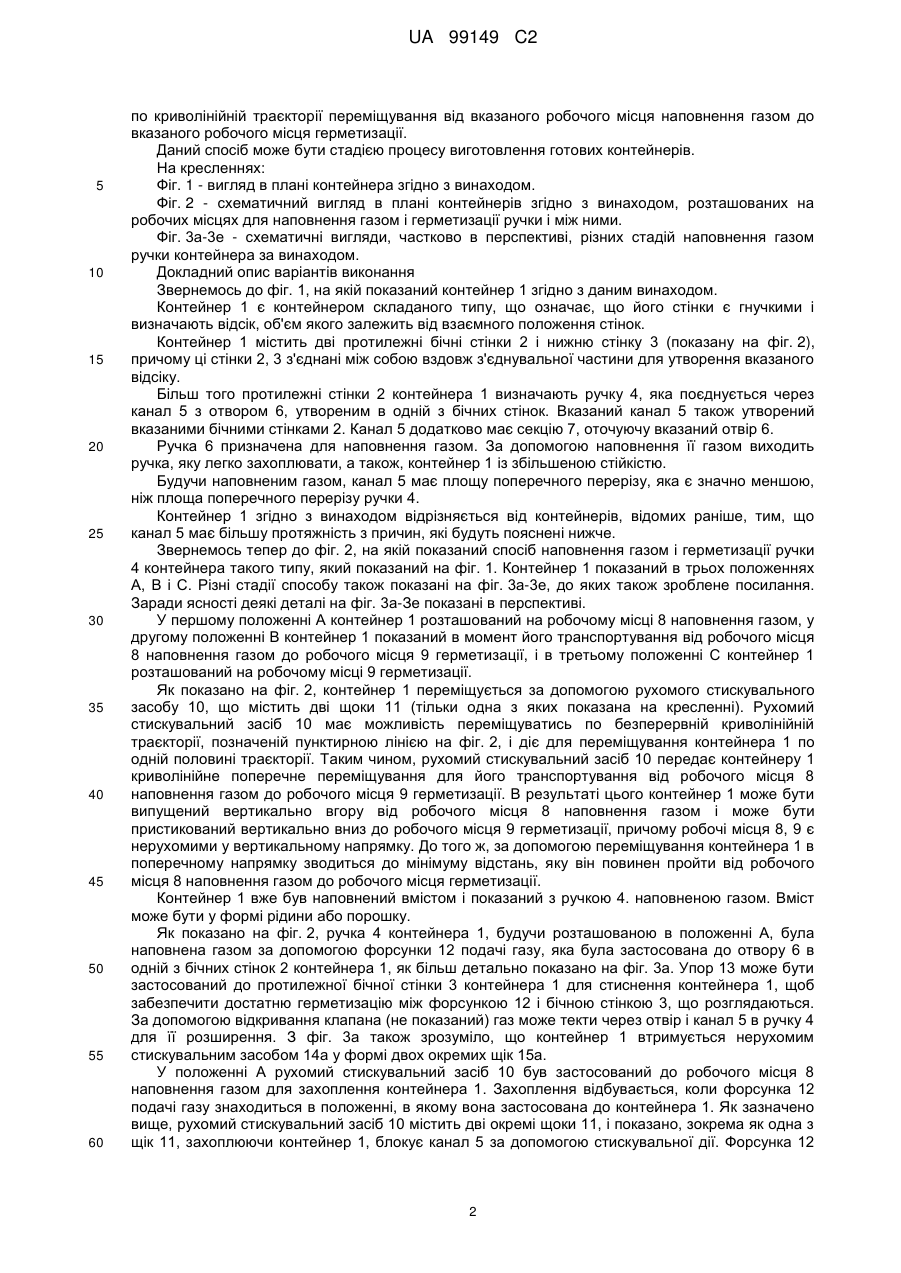

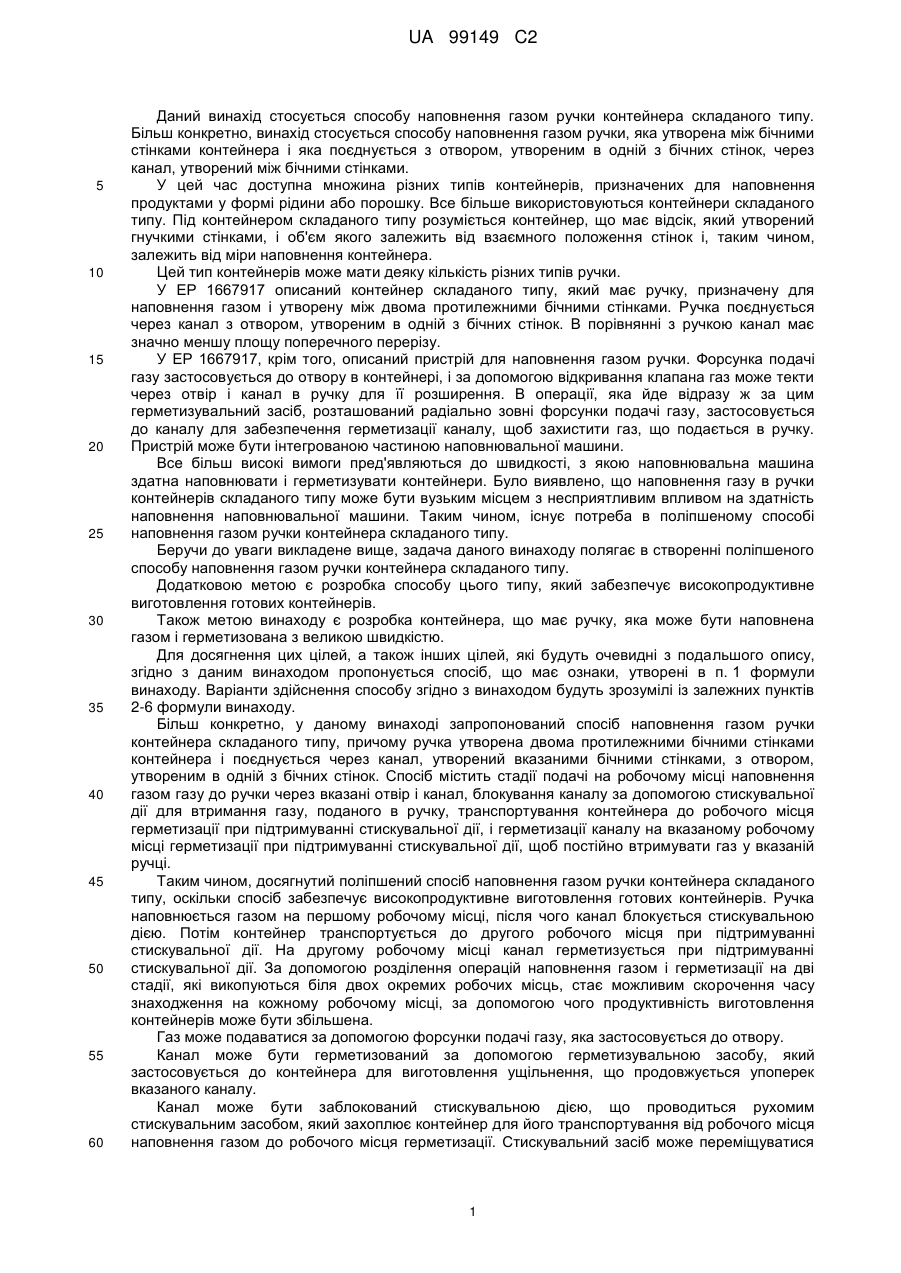

Реферат: Спосіб наповнення газом ручки (4) контейнера (1) складаного типу, причому ручка (4) утворена двома протилежними бічними стінками (2) контейнера (1) і поєднується через канал (5), утворений вказаними бічними стінками (5), з отвором (6), утвореним в одній з бічних стінок (2). Спосіб містить стадії подачі на робочому місці (8) наповнення газом газу до ручки (4) через вказаний отвір (6) і вказаний канал (5); блокування каналу (5) за допомогою стискувальної дії для втримання газу, поданого в ручку (4), транспортування контейнера (1) до робочого місця (9) герметизації при підтримуванні стискувальної дії і герметизації каналу (5) на вказаному робочому місці (9) герметизації при підтримуванні стискувальної дії, щоб постійно втримувати газ у вказаній ручці (4). Винахід також стосується контейнера складаного типу. UA 99149 C2 (12) UA 99149 C2 UA 99149 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід стосується способу наповнення газом ручки контейнера складаного типу. Більш конкретно, винахід стосується способу наповнення газом ручки, яка утворена між бічними стінками контейнера і яка поєднується з отвором, утвореним в одній з бічних стінок, через канал, утворений між бічними стінками. У цей час доступна множина різних типів контейнерів, призначених для наповнення продуктами у формі рідини або порошку. Все більше використовуються контейнери складаного типу. Під контейнером складаного типу розуміється контейнер, що має відсік, який утворений гнучкими стінками, і об'єм якого залежить від взаємного положення стінок і, таким чином, залежить від міри наповнення контейнера. Цей тип контейнерів може мати деяку кількість різних типів ручки. У ЕР 1667917 описаний контейнер складаного типу, який має ручку, призначену для наповнення газом і утворену між двома протилежними бічними стінками. Ручка поєднується через канал з отвором, утвореним в одній з бічних стінок. В порівнянні з ручкою канал має значно меншу площу поперечного перерізу. У ЕР 1667917, крім того, описаний пристрій для наповнення газом ручки. Форсунка подачі газу застосовується до отвору в контейнері, і за допомогою відкривання клапана газ може текти через отвір і канал в ручку для її розширення. В операції, яка йде відразу ж за цим герметизувальний засіб, розташований радіально зовні форсунки подачі газу, застосовується до каналу для забезпечення герметизації каналу, щоб захистити газ, що подається в ручку. Пристрій може бути інтегрованою частиною наповнювальної машини. Все більш високі вимоги пред'являються до швидкості, з якою наповнювальна машина здатна наповнювати і герметизувати контейнери. Було виявлено, що наповнення газу в ручки контейнерів складаного типу може бути вузьким місцем з несприятливим впливом на здатність наповнення наповнювальної машини. Таким чином, існує потреба в поліпшеному способі наповнення газом ручки контейнера складаного типу. Беручи до уваги викладене вище, задача даного винаходу полягає в створенні поліпшеного способу наповнення газом ручки контейнера складаного типу. Додатковою метою є розробка способу цього типу, який забезпечує високопродуктивне виготовлення готових контейнерів. Також метою винаходу є розробка контейнера, що має ручку, яка може бути наповнена газом і герметизована з великою швидкістю. Для досягнення цих цілей, а також інших цілей, які будуть очевидні з подальшого опису, згідно з даним винаходом пропонується спосіб, що має ознаки, утворені в п. 1 формули винаходу. Варіанти здійснення способу згідно з винаходом будуть зрозумілі із залежних пунктів 2-6 формули винаходу. Більш конкретно, у даному винаході запропонований спосіб наповнення газом ручки контейнера складаного типу, причому ручка утворена двома протилежними бічними стінками контейнера і поєднується через канал, утворений вказаними бічними стінками, з отвором, утвореним в одній з бічних стінок. Спосіб містить стадії подачі на робочому місці наповнення газом газу до ручки через вказані отвір і канал, блокування каналу за допомогою стискувальної дії для втримання газу, поданого в ручку, транспортування контейнера до робочого місця герметизації при підтримуванні стискувальної дії, і герметизації каналу на вказаному робочому місці герметизації при підтримуванні стискувальної дії, щоб постійно втримувати газ у вказаній ручці. Таким чином, досягнутий поліпшений спосіб наповнення газом ручки контейнера складаного типу, оскільки спосіб забезпечує високопродуктивне виготовлення готових контейнерів. Ручка наповнюється газом на першому робочому місці, після чого канал блокується стискувальною дією. Потім контейнер транспортується до другого робочого місця при підтримуванні стискувальної дії. На другому робочому місці канал герметизується при підтримуванні стискувальної дії. За допомогою розділення операцій наповнення газом і герметизації на дві стадії, які викопуються біля двох окремих робочих місць, стає можливим скорочення часу знаходження на кожному робочому місці, за допомогою чого продуктивність виготовлення контейнерів може бути збільшена. Газ може подаватися за допомогою форсунки подачі газу, яка застосовується до отвору. Канал може бути герметизований за допомогою герметизувальною засобу, який застосовується до контейнера для виготовлення ущільнення, що продовжується упоперек вказаного каналу. Канал може бути заблокований стискувальною дією, що проводиться рухомим стискувальним засобом, який захоплює контейнер для його транспортування від робочого місця наповнення газом до робочого місця герметизації. Стискувальний засіб може переміщуватися 1 UA 99149 C2 5 10 15 20 25 30 35 40 45 50 55 60 по криволінійній траєкторії переміщування від вказаного робочого місця наповнення газом до вказаного робочого місця герметизації. Даний спосіб може бути стадією процесу виготовлення готових контейнерів. На кресленнях: Фіг. 1 - вигляд в плані контейнера згідно з винаходом. Фіг. 2 - схематичний вигляд в плані контейнерів згідно з винаходом, розташованих на робочих місцях для наповнення газом і герметизації ручки і між ними. Фіг. 3а-3е - схематичні вигляди, частково в перспективі, різних стадій наповнення газом ручки контейнера за винаходом. Докладний опис варіантів виконання Звернемось до фіг. 1, на якій показаний контейнер 1 згідно з даним винаходом. Контейнер 1 є контейнером складаного типу, що означає, що його стінки є гнучкими і визначають відсік, об'єм якого залежить від взаємного положення стінок. Контейнер 1 містить дві протилежні бічні стінки 2 і нижню стінку 3 (показану на фіг. 2), причому ці стінки 2, 3 з'єднані між собою вздовж з'єднувальної частини для утворення вказаного відсіку. Більш того протилежні стінки 2 контейнера 1 визначають ручку 4, яка поєднується через канал 5 з отвором 6, утвореним в одній з бічних стінок. Вказаний канал 5 також утворений вказаними бічними стінками 2. Канал 5 додатково має секцію 7, оточуючу вказаний отвір 6. Ручка 6 призначена для наповнення газом. За допомогою наповнення її газом виходить ручка, яку легко захоплювати, а також, контейнер 1 із збільшеною стійкістю. Будучи наповненим газом, канал 5 має площу поперечного перерізу, яка є значно меншою, ніж площа поперечного перерізу ручки 4. Контейнер 1 згідно з винаходом відрізняється від контейнерів, відомих раніше, тим, що канал 5 має більшу протяжність з причин, які будуть пояснені нижче. Звернемось тепер до фіг. 2, на якій показаний спосіб наповнення газом і герметизації ручки 4 контейнера такого типу, який показаний на фіг. 1. Контейнер 1 показаний в трьох положеннях А, В і С. Різні стадії способу також показані на фіг. 3а-3е, до яких також зроблене посилання. Заради ясності деякі деталі на фіг. 3а-Зе показані в перспективі. У першому положенні А контейнер 1 розташований на робочому місці 8 наповнення газом, у другому положенні В контейнер 1 показаний в момент його транспортування від робочого місця 8 наповнення газом до робочого місця 9 герметизації, і в третьому положенні С контейнер 1 розташований на робочому місці 9 герметизації. Як показано на фіг. 2, контейнер 1 переміщується за допомогою рухомого стискувального засобу 10, що містить дві щоки 11 (тільки одна з яких показана на кресленні). Рухомий стискувальний засіб 10 має можливість переміщуватись по безперервній криволінійній траєкторії, позначеній пунктирною лінією на фіг. 2, і діє для переміщування контейнера 1 по одній половині траєкторії. Таким чином, рухомий стискувальний засіб 10 передає контейнеру 1 криволінійне поперечне переміщування для його транспортування від робочого місця 8 наповнення газом до робочого місця 9 герметизації. В результаті цього контейнер 1 може бути випущений вертикально вгору від робочого місця 8 наповнення газом і може бути пристикований вертикально вниз до робочого місця 9 герметизації, причому робочі місця 8, 9 є нерухомими у вертикальному напрямку. До того ж, за допомогою переміщування контейнера 1 в поперечному напрямку зводиться до мінімуму відстань, яку він повинен пройти від робочого місця 8 наповнення газом до робочого місця герметизації. Контейнер 1 вже був наповнений вмістом і показаний з ручкою 4. наповненою газом. Вміст може бути у формі рідини або порошку. Як показано на фіг. 2, ручка 4 контейнера 1, будучи розташованою в положенні А, була наповнена газом за допомогою форсунки 12 подачі газу, яка була застосована до отвору 6 в одній з бічних стінок 2 контейнера 1, як більш детально показано на фіг. 3а. Упор 13 може бути застосований до протилежної бічної стінки 3 контейнера 1 для стиснення контейнера 1, щоб забезпечити достатню герметизацію між форсункою 12 і бічною стінкою 3, що розглядаються. За допомогою відкривання клапана (не показаний) газ може текти через отвір і канал 5 в ручку 4 для її розширення. З фіг. 3а також зрозуміло, що контейнер 1 втримується нерухомим стискувальним засобом 14а у формі двох окремих щік 15а. У положенні А рухомий стискувальний засіб 10 був застосований до робочого місця 8 наповнення газом для захоплення контейнера 1. Захоплення відбувається, коли форсунка 12 подачі газу знаходиться в положенні, в якому вона застосована до контейнера 1. Як зазначено вище, рухомий стискувальний засіб 10 містить дві окремі щоки 11, і показано, зокрема як одна з щік 11, захоплюючи контейнер 1, блокує канал 5 за допомогою стискувальної дії. Форсунка 12 2 UA 99149 C2 5 10 15 20 25 30 35 40 45 50 55 60 подачі газу прибирається тільки тоді, коли рухомий стискувальний засіб 10 захопив контейнер 1, як краще видно на фіг. 3b, на якій положення прибраної форсунки 12 подачі газу позначене пунктирними лініями. Як зазначено вище, в положенні В контейнер 1 розташований між робочим місцем 8 наповнення газом і робочим місцем 9 герметизації. На кресленні показано, як рухомий стискувальний засіб 10 переміщується по криволінійній безперервній траєкторії, яка позначена пунктирною лінією, і, таким чином, передає гойдаюче переміщування контейнеру 1. Захоплення, яке рухомий стискувальний засіб 10 прикладає до контейнера 1, показане більш зрозуміло на фіг. 3с. На кресленні показано, як одна щока 11 зберігає своє захоплення, щоб блокувати канал 5 за допомогою стискувальної дії. В результаті цього забезпечується те, що газ, поданий в ручку 4, не може витекти під час транспортування між двома робочими місцями 8, 9. У положенні С контейнер 1 розташований на робочому місці 9 герметизації. На фіг. 3d показано, як рухомий стискувальний засіб 10 був застосований до робочого місця 9 герметизації для передачі контейнера 1 до нерухомого стискувального засобу 14b, який розташований поблизу робочого місця 9 герметизації і який також містить дві окремі щоки 15b. Проте, рухомий стискувальний засіб 10 зберігає своє захоплення контейнера 1, за допомогою чого одна щока 11 рухомого стискувального засобу 10 продовжує блокувати канал 5 за допомогою стискувальної дії. Поки канал 5 заблокований за допомогою стискувальної дії, герметизувальпий засіб 16 застосовується до контейнера для герметизації каналу 5. Герметизувальний засіб 16 може містити зварювальний інструмент 17, який забезпечує ущільнення 18 у формі звареного шва, яке продовжується упоперек каналу 5 і з'єднує разом протилежні бічні стінки 2, що визначають вказаний канал 5 вздовж його частини. Після того, як канал 5 був герметизований, герметизувальний засіб 16 може бути прибраний, що показано на фіг. 3е. Потім рухомий стискувальний засіб 10 може бути відкритий і продовжувати своє переміщування по криволінійній траєкторії, що поверне його назад до робочого місця 8 наповнення газом, щоб циклічна процедура могла бути продовжена. Відкритий стискувальний засіб 10 показаний в положенні D на фіг. 2. Згідно з даним винаходом, таким чином, розроблений спосіб наповнення газом ручки контейнера складаного типу. На робочому місці наповнення газом газ подається до ручки через отвір і канал, після чого канал блокується стискувальною дією. Контейнер транспортується при підтримуванні вказаної стискувальної дії до робочого місця герметизації, біля якого канал герметизується без звільнення від стискувальної дії. Таким чином, розроблений спосіб, який забезпечує наповнення газом ручки контейнера, причому в цьому способі наповнення газом відбувається на одному робочому місці, а герметизація для постійного втримання газу в ручці відбувається на іншому робочому місці. За допомогою розділення операцій наповнення газом і герметизації на дві стадії, які виконують на двох окремих робочих місцях, стає можливим зменшення часу знаходження на кожному робочому місці, що, в свою чергу, забезпечує високопродуктивне виготовлення готових контейнерів. Спосіб згідно з винаходом для наповнення газом ручки контейнера може бути частиною способу виготовлення готових контейнерів. Під готовими контейнерами розуміються контейнери, відсік яких був наповнений вмістом і герметизований, і ручка яких була наповнена газом і герметизована. Спосіб такого типу може містити стадії відкривання наповнювального каналу незаповненого контейнера, наповнення відкритого контейнера через вказаний наповнювальний канал, герметизацію наповнювального каналу наповненого контейнера, наповнення ручки газом і герметизацію ручки. Ці стадії можуть бути виконані на різних робочих місцях, причому контейнери транспортуються від одною робочого місця до іншого за допомогою їх переміщування по криволінійній траєкторії, як описано вище. Як викладено вище, контейнер містить канал, що з'єднує ручку з отвором. Канал має довжину, відповідну для здійснення способу згідно з винаходом. Таким чином, канал має таку протяжність, щоб канал міг бути заблокований стискувальною дією для втримання газу, коли ручка була наповнена. Це означає, що канал має таку довжину, щоб один затискач рухомого стискувального засобу стиснув канал, коли форсунка подачі газу буде застосована до отвору, як показано на фіг. 3b. До того ж, канал має таку протяжність, щоб забезпечити стиснення каналу для його блокування, в той же час, герметизуючи канал для постійного втримання газу, поданого в ручку. Відповідно, довжина каналу така, що зварювальний інструмент може бути застосований до каналу для виготовлення зварювального шва, що продовжується упоперек каналу, у той час, як одна щока рухомого стискувального засобу стискає канал. Зрозуміло, що даний винахід не обмежений показаним варіантом здійснення, і що можливі різні модифікації і зміни. Отже, винахід обмежений тільки прикладеною формулою. 3 UA 99149 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 1. Спосіб наповнення газом ручки (4) контейнера (1) складаного типу, яка утворена двома протилежними бічними стінками (2) контейнера (1) і поєднується через канал (5), утворений вказаними бічними стінками (5), з отвором (6), утвореним в одній з бічних стінок (2), що містить стадію подачі на робочому місці (8) наповнення газом газу до ручки (4) через вказаний отвір (6) і вказаний канал (5), який відрізняється тим, що містить стадії: блокування каналу (5) за допомогою стискувальної дії для утримання газу, поданого в ручку (4), переміщування контейнера (1) в поперечному напрямку до робочого місця (9) герметизації при підтримуванні стискувальної дії, і герметизації каналу (5) на вказаному робочому місці (9) герметизації при підтримуванні стискувальної дії, щоб постійно втримувати газ у вказаній ручці (4). 2. Спосіб за п. 1, в якому газ подається за допомогою форсунки (12) подачі газу, яка прикладається до отвору (6). 3. Спосіб за п. 1 або 2, в якому канал (5) герметизований за допомогою герметизувального засобу (16), який наноситься на контейнер (1) для одержання ущільнення (18), що продовжується через вказаний канал (5). 4. Спосіб за пп. 1-3, в якому канал (5) блокують стискувальною дією, що проводиться рухомим стискувальним засобом (10), який захоплює контейнер (1) для його транспортування від робочого місця (8) наповнення газом до робочого місця (9) герметизації. 5. Спосіб за п. 4, в якому вказаний стискувальний засіб (10) переміщується по криволінійній траєкторії від вказаного робочого місця (8) наповнення газом до вказаного робочого місця (9) герметизації. 6. Спосіб за будь-яким попереднім пунктом, що є стадією процесу виготовлення готових контейнерів (1). 4 UA 99149 C2 5 UA 99149 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
