Керування перешкодами з застосуванням часткового повторного використання частот

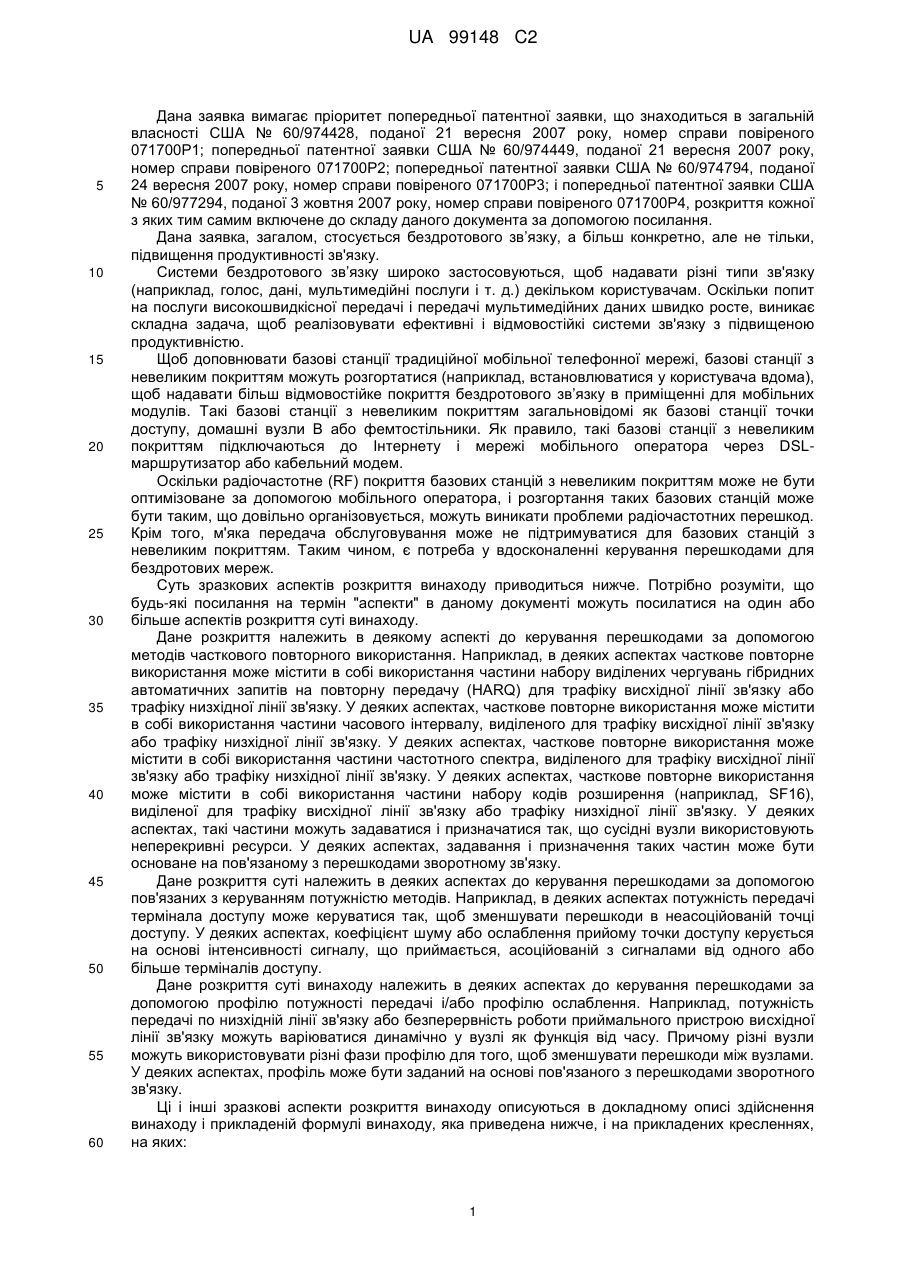

Реферат: Перешкоди, які виникають під час бездротового зв'язку, можуть керуватися за допомогою застосування часткового повторного використання і інших методів. У деяких аспектах, часткове повторне використання може належати до HARQ-чергувань, частин часового інтервалу, частотного спектра і кодів розширення. Перешкоди можуть керуватися за допомогою використання профілю потужності передачі і/або профілю ослаблення. Перешкоди також можуть керуватися за допомогою використання методів, пов'язаних з керуванням потужністю. UA 99148 C2 (12) UA 99148 C2 UA 99148 C2 5 10 15 20 25 30 35 40 45 50 55 60 Дана заявка вимагає пріоритет попередньої патентної заявки, що знаходиться в загальній власності США № 60/974428, поданої 21 вересня 2007 року, номер справи повіреного 071700P1; попередньої патентної заявки США № 60/974449, поданої 21 вересня 2007 року, номер справи повіреного 071700P2; попередньої патентної заявки США № 60/974794, поданої 24 вересня 2007 року, номер справи повіреного 071700P3; і попередньої патентної заявки США № 60/977294, поданої 3 жовтня 2007 року, номер справи повіреного 071700P4, розкриття кожної з яких тим самим включене до складу даного документа за допомогою посилання. Дана заявка, загалом, стосується бездротового зв’язку, а більш конкретно, але не тільки, підвищення продуктивності зв'язку. Системи бездротового зв’язку широко застосовуються, щоб надавати різні типи зв'язку (наприклад, голос, дані, мультимедійні послуги і т. д.) декільком користувачам. Оскільки попит на послуги високошвидкісної передачі і передачі мультимедійних даних швидко росте, виникає складна задача, щоб реалізовувати ефективні і відмовостійкі системи зв'язку з підвищеною продуктивністю. Щоб доповнювати базові станції традиційної мобільної телефонної мережі, базові станції з невеликим покриттям можуть розгортатися (наприклад, встановлюватися у користувача вдома), щоб надавати більш відмовостійке покриття бездротового зв’язку в приміщенні для мобільних модулів. Такі базові станції з невеликим покриттям загальновідомі як базові станції точки доступу, домашні вузли В або фемтостільники. Як правило, такі базові станції з невеликим покриттям підключаються до Інтернету і мережі мобільного оператора через DSLмаршрутизатор або кабельний модем. Оскільки радіочастотне (RF) покриття базових станцій з невеликим покриттям може не бути оптимізоване за допомогою мобільного оператора, і розгортання таких базових станцій може бути таким, що довільно організовується, можуть виникати проблеми радіочастотних перешкод. Крім того, м'яка передача обслуговування може не підтримуватися для базових станцій з невеликим покриттям. Таким чином, є потреба у вдосконаленні керування перешкодами для бездротових мереж. Суть зразкових аспектів розкриття винаходу приводиться нижче. Потрібно розуміти, що будь-які посилання на термін "аспекти" в даному документі можуть посилатися на один або більше аспектів розкриття суті винаходу. Дане розкриття належить в деякому аспекті до керування перешкодами за допомогою методів часткового повторного використання. Наприклад, в деяких аспектах часткове повторне використання може містити в собі використання частини набору виділених чергувань гібридних автоматичних запитів на повторну передачу (HARQ) для трафіку висхідної лінії зв'язку або трафіку низхідної лінії зв'язку. У деяких аспектах, часткове повторне використання може містити в собі використання частини часового інтервалу, виділеного для трафіку висхідної лінії зв'язку або трафіку низхідної лінії зв'язку. У деяких аспектах, часткове повторне використання може містити в собі використання частини частотного спектра, виділеного для трафіку висхідної лінії зв'язку або трафіку низхідної лінії зв'язку. У деяких аспектах, часткове повторне використання може містити в собі використання частини набору кодів розширення (наприклад, SF16), виділеної для трафіку висхідної лінії зв'язку або трафіку низхідної лінії зв'язку. У деяких аспектах, такі частини можуть задаватися і призначатися так, що сусідні вузли використовують неперекривні ресурси. У деяких аспектах, задавання і призначення таких частин може бути основане на пов'язаному з перешкодами зворотному зв'язку. Дане розкриття суті належить в деяких аспектах до керування перешкодами за допомогою пов'язаних з керуванням потужністю методів. Наприклад, в деяких аспектах потужність передачі термінала доступу може керуватися так, щоб зменшувати перешкоди в неасоційованій точці доступу. У деяких аспектах, коефіцієнт шуму або ослаблення прийому точки доступу керується на основі інтенсивності сигналу, що приймається, асоційованій з сигналами від одного або більше терміналів доступу. Дане розкриття суті винаходу належить в деяких аспектах до керування перешкодами за допомогою профілю потужності передачі і/або профілю ослаблення. Наприклад, потужність передачі по низхідній лінії зв'язку або безперервність роботи приймального пристрою висхідної лінії зв'язку можуть варіюватися динамічно у вузлі як функція від часу. Причому різні вузли можуть використовувати різні фази профілю для того, щоб зменшувати перешкоди між вузлами. У деяких аспектах, профіль може бути заданий на основі пов'язаного з перешкодами зворотного зв'язку. Ці і інші зразкові аспекти розкриття винаходу описуються в докладному описі здійснення винаходу і прикладеній формулі винаходу, яка приведена нижче, і на прикладених кресленнях, на яких: 1 UA 99148 C2 5 10 15 20 25 30 35 40 45 50 55 Фіг. 1 є спрощеною блок-схемою декількох зразкових аспектів вузла доступу; Фіг. 2 є спрощеною блок-схемою, яка ілюструє декілька зразкових аспектів компонентів в зразковій системі зв'язку; Фіг. 3 є блок-схемою послідовності операцій способу декількох зразкових аспектів операцій, які можуть виконуватися для того, щоб керувати перешкодами; Фіг. 4 є блок-схемою послідовності операцій способу декількох зразкових аспектів операцій, які можуть виконуватися для того, щоб керувати перешкодами за допомогою часткового повторного використання на основі HARQ-чергувань; Фіг. 5 є блок-схемою послідовності операцій способу декількох зразкових аспектів операцій, які можуть виконуватися для того, щоб керувати перешкодами за допомогою профілю потужності передачі; Фіг. 6 є спрощеною схемою, яка ілюструє декілька аспектів зразкового профілю потужності передачі; Фіг. 7 є блок-схемою послідовності операцій способу декількох зразкових аспектів операцій, які можуть виконуватися для того, щоб керувати перешкодами за допомогою профілю ослаблення прийому; Фіг. 8 є спрощеною схемою, яка ілюструє декілька аспектів зразкового профілю ослаблення прийому; Фіг. 9 і 10 є блок-схемами послідовності операцій способу декількох зразкових аспектів операцій, які можуть виконуватися для того, щоб керувати перешкодами за допомогою часткового повторного використання на основі часових інтервалів; Фіг. 11 і 12 є блок-схемами послідовності операцій способу декількох зразкових аспектів операцій, які можуть виконуватися для того, щоб керувати перешкодами за допомогою часткового повторного використання на основі частотного спектра; Фіг. 13 і 14 є блок-схемами послідовності операцій способу декількох зразкових аспектів операцій, які можуть виконуватися для того, щоб керувати перешкодами за допомогою часткового повторного використання на основі кодів розширення; Фіг. 15 є блок-схемою послідовності операцій способу декількох зразкових аспектів операцій, які можуть виконуватися для того, щоб керувати перешкодами за допомогою керування потужністю передачі; Фіг. 16 є спрощеною схемою, яка ілюструє декілька аспектів зразкової функції керування потужністю; Фіг. 17 є блок-схемою послідовності операцій способу декількох зразкових аспектів операцій, які можуть виконуватися для того, щоб керувати перешкодами за допомогою динамічного регулювання коефіцієнта ослаблення; Фіг. 18 є спрощеною схемою системи бездротового зв’язку; Фіг. 19 є спрощеною схемою системи бездротового зв’язку, яка включає в себе фемтовузли; Фіг. 20 є спрощеною схемою, яка ілюструє зони покриття для бездротового зв’язку; Фіг. 21 є спрощеною блок-схемою декількох зразкових аспектів компонентів зв'язку; і Фіг. 22-30 є спрощеними блок-схемами декількох зразкових аспектів пристроїв, виконаних з можливістю керувати перешкодами, як розглядається в даному документі. Відповідно до сталої практики, різні ознаки, проілюстровані на кресленнях, можуть не бути представлені в масштабі. Відповідно, розміри різних ознак можуть бути довільно збільшені або зменшені для ясності. Крім цього, деякі з креслень можуть бути спрощені для ясності. Таким чином, креслення можуть не ілюструвати всі компоненти даного пристрою (наприклад, апарату) або способу. Нарешті, аналогічні номери посилань можуть використовуватися для того, щоб означати аналогічні ознаки по всьому докладному опису і кресленням. Різні аспекти розкриття суті винаходу описуються нижче. Повинно бути очевидним те, що ідеї в даному документі можуть бути здійснені у множині форм, і що всі конкретні структури, функції або і те, і інше, розкрите в даному документі, є просто характерними. На основі ідей в даному документі, фахівці в даній галузі техніки повинні брати до уваги, що аспекти, розкриті в даному документі, можуть бути реалізовані незалежно від будь-яких інших аспектів, і що два або більше з цих аспектів можуть бути комбіновані різними способами. Наприклад, пристрій може бути реалізований або спосіб може бути використаний на практиці за допомогою будьякого числа аспектів, викладених в даному документі. Крім цього, такий пристрій може бути реалізований або спосіб може бути використаний на практиці за допомогою іншої структури, функціональності або структур і функціональності, крім або відмінної від одного або більше аспектів, викладені в даному документі. Крім того, аспект може містити щонайменше один елемент формули винаходу. 2 UA 99148 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 1 ілюструє зразкові аспекти системи 100 зв'язку, де розподілені вузли (наприклад, точки 102, 104 і 106 доступу) надають можливості бездротового підключення для інших вузлів (наприклад, терміналів 108, 110 і 112 доступу), які можуть бути встановлені або які можуть пересуватися по всій асоційованій географічній області. У деяких аспектах, точки 102, 104 і 106 доступу можуть обмінюватися даними з одним або більше мережевими вузлами (наприклад, централізованим мережевим контролером, таким як мережевий вузол 114), щоб спрощувати можливості підключення до глобальної обчислювальної мережі. Точка доступу, така як точка 104 доступу може бути обмежена, за допомогою чого тільки певним терміналам доступу (наприклад, терміналу 110 доступу) дозволяється здійснювати доступ до точки доступу, або точка доступу може бути обмежена деяким іншим способом. У такому випадку, обмежена точка доступу і/або її асоційовані термінали доступу (наприклад, термінал 110 доступу) можуть створювати перешкоди іншим вузлам в системі 100, таким як, наприклад, необмежена точка доступу (наприклад, макро-точка 102 доступу), її асоційовані термінали доступу (наприклад, термінал 108 доступу), інша обмежена точка доступу (наприклад, точка 106 доступу) або її асоційовані термінали доступу (наприклад, термінал 112 доступу). Наприклад, найближча точка доступу до даного термінала доступу може не бути обслуговуючою точкою доступу для цього термінала доступу. Отже, передачі за допомогою цього термінала доступу можуть створювати перешкоди прийому в терміналі доступу. Як пояснено в даному документі, часткове повторне використання, керування потужністю і інші технології можуть використовуватися для того, щоб зменшувати перешкоди. Зразкові операції системи, такої як система 100, детальніше пояснюються в зв'язку з блоксхемою послідовності операцій способу за Фіг. 2. Для зручності, операції за Фіг. 2 (або будь-які інші операції, пояснені або що розглядаються в даному документі) можуть описуватися як такі, що виконуються за допомогою конкретних компонентів (наприклад, компонентів системи 100 і/або компонентів системи 300, як показано на Фіг. 3). Потрібно брати до уваги, проте, що ці операції можуть бути виконані за допомогою інших типів компонентів і можуть бути виконані за допомогою іншого числа компонентів. Також потрібно брати до уваги, що одна або більше з операцій, описаних в даному документі, можливо, не використовується в даній реалізації. З метою ілюстрації, різні аспекти розкриття суті описуються в контексті мережевого вузла, точки доступу і термінала доступу, які обмінюються даними один з одним. Потрібно брати до уваги, проте, те, що ідеї в даному документі можуть бути застосовні до інших типів пристроїв або пристроїв, які згадуються з використанням інших термінів. Фіг. 3 ілюструє декілька зразкових компонентів, які можуть бути включені в мережевий вузол 114 (наприклад, контролер радіомережі), точку 104 доступу і термінал 110 доступу відповідно до ідей в даному документі. Потрібно брати до уваги, що компоненти, проілюстровані для даного одного з цих вузлів, також можуть бути включені в інші вузли в системі 100. Мережевий вузол 114, точка 104 доступу і термінал 110 доступу включає в себе приймально-передавальні пристрої 302, 304 і 306, відповідно, для обміну даними один з одним і з іншими вузлами. Приймально-передавальний пристрій 302 включає в себе передавальний пристрій 308 для відправки сигналів і приймальний пристрій 310 для прийому сигналів. Приймально-передавальний пристрій 304 включає в себе передавальний пристрій 312 для передачі сигналів і приймальний пристрій 314 для прийому сигналів. Приймальнопередавальний пристрій 306 включає в себе передавальний пристрій 316 для передачі сигналів і приймальний пристрій 318 для прийому сигналів. У типовій реалізації, точка 104 доступу обмінюється даними з терміналом 110 доступу через одну або більше ліній бездротового зв’язку, а точка 104 доступу обмінюється даними з мережевим вузлом 114 через транзитне з'єднання. Потрібно брати до уваги, що лінії бездротового або небездротового зв’язку можуть використовуватися між цими вузлами або іншим в різних реалізаціях. Отже, приймально-передавальні пристрої 302, 304 і 306 можуть містити в собі компоненти бездротового і небездротового зв’язку. Мережевий вузол 114, точка 104 доступу і термінал 110 доступу також включає в себе різні інші компоненти, які можуть використовуватися в зв'язку з керуванням перешкодами, як розглядається в даному документі. Наприклад, мережевий вузол 114, точка 104 доступу і термінал 110 доступу можуть містити в собі контролери 320, 322 і 324 перешкод, відповідно, для зменшення перешкод і для надання іншої пов'язаної функціональності, що розглядається в даному документі. Контролери 320, 322 і 324 перешкод можуть містити в собі один або більше компонентів для виконання конкретних типів керування перешкодами. Мережевий вузол 114, точка 104 доступу і термінал 110 доступу може містити в собі контролери 326, 328 і 330 зв'язку, відповідно, для керування зв'язком з іншими вузлами і для надання іншої пов'язаної функціональності, що розглядається в даному документі. Мережевий вузол 114, точка 104 3 UA 99148 C2 5 10 15 20 25 30 35 40 45 50 55 60 доступу і термінал 110 доступу може містити в собі контролери 332, 334 і 336 синхронізації, відповідно, для керування зв'язком з іншими вузлами і для надання іншої пов'язаної функціональності, що розглядається в даному документі. Інші компоненти, проілюстровані на Фіг. 3, пояснюються в нижчеприведеному розкритті суті. З метою ілюстрації, контролери 320 і 322 перешкод ілюструються як такі, що включають в себе декілька компонентів контролера. На практиці, проте, дана реалізація може не використовувати всі ці компоненти. Тут, компонент 338 або 340 HARQ-контролери може надавати функціональність, що стосується операцій HARQ-чергування, як розглядається в даному документі. Компонент 342 або 344 контролера профілю може надавати функціональність, що стосується профілю потужності передачі або операцій ослаблення прийому, як розглядається в даному документі. Компонент 346 або 348 контролера часових інтервалів може надавати функціональність, що стосується операцій частини часового інтервалу, як розглядається в даному документі. Компонент 350 або 352 контролера спектральної маски може надавати функціональність, що стосується операцій зі спектральною маскою, як розглядається в даному документі. Компонент 354 або 356 контролера кодів розширення може надавати функціональність, що стосується операцій з кодами розширення, як розглядається в даному документі. Компонент 358 або 360 контролера потужності передачі може надавати функціональність, що стосується операцій по потужності передачі, як розглядається в даному документі. Компонент 362 або 364 контролера коефіцієнта ослаблення може надавати функціональність, що стосується операцій з коефіцієнтом ослаблення, як розглядається в даному документі. Фіг. 2 ілюструє, як мережевий вузол 114, точка 104 доступу і термінал 110 доступу можуть взаємодіяти один з одним, щоб надавати керування перешкодами (наприклад, зменшення перешкод). У деяких аспектах, ці операції можуть використовуватися у висхідній лінії зв'язку і/або в низхідній лінії зв'язку, щоб зменшувати перешкоди. Загалом, одна або більше методів, описаних на Фіг. 2, можуть використовуватися в більш конкретних реалізаціях, які описуються в зв'язку з Фіг. 4-18 нижче. Отже, з метою ясності, описи більш конкретних реалізацій можуть не описувати ці технології детально повторно. Як представлено за допомогою етапу 202, мережевий вузол 114 (наприклад, контролер 320 перешкод) необов'язково може задавати один або більше параметрів керування перешкодами для точки 104 доступу і/або термінала 110 доступу. Такі параметри можуть приймати різні форми. Наприклад, в деяких реалізаціях мережевий вузол 114 може задавати параметри часткового повторного використання для зменшення перешкод у висхідній лінії зв'язку і/або низхідній лінії зв'язку. Як згадано в даному документі, таке часткове повторне використання може містити в собі одне або більше з HARQ-чергувань, прорідження, частотного спектра або кодів розширення. У деяких реалізаціях, мережевий вузол 114 може задавати інші типи інформації про керування перешкодами, такі як, наприклад, параметри потужності передачі і параметри ослаблення прийому. Приклади таких параметрів детальніше описуються нижче в зв'язку з Фіг. 4-18. У деяких аспектах, задавання параметрів перешкод може містити в собі визначення того, як виділяти один або більше ресурсів. Наприклад, операції етапу 402 можуть містити в собі задавання того, як виділений ресурс (наприклад, частотний спектр і т. д.) може бути розділений для часткового повторного використання. Крім цього, задавання параметрів часткового повторного використання може містити в собі визначення того, скільки з виділеного ресурсу (наприклад, скільки HARQ-чергувань і т. д.) може використовуватися за допомогою будь-якого з набору точок доступу (наприклад, обмежених точок доступу). Задавання параметрів часткового повторного використання також може містити в собі визначення того, скільки з ресурсу може використовуватися за допомогою набору точок доступу (наприклад, обмежених точок доступу). У деяких аспектах, мережевий вузол 114 може задавати параметр на основі інформації, що приймається, який вказує те, можуть чи ні виникати перешкоди у висхідній лінії зв'язку або низхідній лінії зв'язку і, якщо можуть, ступінь таких перешкод. Така інформація може прийматися від різних вузлів в системі (наприклад, точок доступу і/або терміналів доступу) і різними способами (наприклад, по транзитному з'єднанню, по радіоінтерфейсу і т. д.). Наприклад, в деяких випадках одна або більше точок доступу (наприклад, точка 104 доступу) можуть відстежувати висхідну лінію зв'язку і/або низхідну лінію зв'язку і відправляти індикатор перешкод, виявлений у висхідній лінії зв'язку і/або низхідній лінії зв'язку, в мережевий вузол 114 (наприклад, на повторній основі або при запиті). Як приклад першого випадку, точка 104 доступу може обчислювати сигнали, інтенсивність сигналів, які вона приймає від сусідніх терміналів доступу, які не асоційовані (наприклад, не обслуговуються за допомогою) з точкою 104 доступу (наприклад, терміналів 108 і 112 доступу), і повідомляти їх в мережевий вузол 114. 4 UA 99148 C2 5 10 15 20 25 30 35 40 45 50 55 60 У деяких випадках, кожна з точок доступу в системі може формувати індикатор навантаження, коли вона піддається відносно високому навантаженню. Такий індикатор може приймати форму, наприклад, біта зайнятості в 1xEV-DO, відносного каналу дозволу на передачу (RGCH) в 3GPP або деяку іншу відповідну форму. У традиційному сценарії, точка доступу може відправляти цю інформацію в асоційований термінал доступу через низхідну лінію зв'язку. Проте, така інформація також може відправлятися в мережевий вузол 114 (наприклад, через транзитне з'єднання). У деяких випадках, один або більше терміналів доступу (наприклад, термінал 110 доступу) можуть відстежувати сигнали низхідної лінії зв'язку і надавати інформацію на основі цього моніторингу. Термінал 110 доступу може відправляти таку інформацію в точку 104 доступу (наприклад, яка може перенаправляти інформацію в мережевий вузол 114) або в мережевий вузол 114 (через точку 104 доступу). Інші термінали доступу в системі можуть відправляти інформацію в мережевий вузол 114 аналогічним чином. У деяких випадках, термінал 110 доступу може формувати звіти про вимірювання (наприклад, на повторній основі). У деяких аспектах, такий звіт про вимірювання може вказувати, з яких точок доступу термінал 110 доступу приймає сигнали, з індикатора інтенсивності сигналу, що приймається, асоційованого з сигналами з кожної точки доступу (наприклад, Ec/Io), втрати в тракті передачі до кожної з точок доступу або деякий інший відповідний тип інформації. У деяких випадках, звіт про вимірювання може містити в собі інформацію, що стосується всіх індикаторів навантаження термінал 110 доступу, що приймаються через низхідну лінію зв'язку. Мережевий вузол 114 потім може використовувати інформацію з одного або більше звітів про вимірювання для того, щоб визначати те, знаходиться чи ні точка 104 доступу і/або термінал 110 доступу відносно близько до іншого вузла (наприклад, іншої точки доступу або терміналу доступу). Крім цього, мережевий вузол 114 може використовувати цю інформацію для того, щоб визначати те, створює чи ні який-небудь з цих вузлів перешкоди якому-небудь іншому з цих вузлів. Наприклад, мережевий вузол 114 може визначати інтенсивність сигналу, що приймається, у вузлі на основі потужності передачі вузла, який передає сигнали, і втрат в тракті передачі між цими вузлами. У деяких випадках, термінал 110 доступу може формувати інформацію, яка служить ознакою відношення "сигнал-шум" (наприклад, відношення "сигнал-до-перешкод-і-шуму", SINR) в низхідній лінії зв'язку. Така інформація може містити, наприклад, індикатор якості каналу (CQI), індикатор керування швидкістю передачі даних (DRC) або деяку іншу належну інформацію. У деяких випадках, ця інформація може відправлятися в точку 104 доступу, і точка 104 доступу може перенаправляти цю інформацію в мережевий вузол 114 для використання в операціях керування перешкодами. У деяких аспектах, мережевий вузол 114 може використовувати таку інформацію для того, щоб визначати те, є чи ні перешкоди в низхідній лінії зв'язку, або визначати те, збільшуються або зменшуються перешкоди в низхідній лінії зв'язку. Як детальніше описано нижче, в деяких випадках пов'язана з перешкодами інформація може використовуватися для того, щоб визначати те, як застосовувати часткове повторне використання, щоб зменшувати перешкоди. Як один приклад, CQI або інша відповідна інформація можуть прийматися на основі HARQ-чергувань, за допомогою чого може визначатися те, які HARQ-чергування асоційовані з найменшим рівнем перешкод. Аналогічна технологія може використовуватися для інших методів часткового повторного використання. Потрібно брати до уваги, що мережевий вузол 114 може задавати параметри різними іншими способами. Наприклад, в деяких випадках мережевий вузол 114 може довільно вибирати один або більше параметрів. Як представлено за допомогою етапу 204, мережевий вузол 114 (наприклад, контролер 326 зв'язку) відправляє задані параметри керування перешкодами в точку 104 доступу. Як пояснюється нижче, в деяких випадках точка 104 доступу використовує ці параметри, а в деяких випадках точка 104 доступу перенаправляє ці параметри в термінал 110 доступу. У деяких випадках, мережевий вузол 114 може керувати перешкодами в системі за допомогою задавання параметрів керування перешкодами, які повинні використовуватися за допомогою двох або більше вузлів (наприклад, точок доступу і/або терміналів доступу) в системі. Наприклад, у разі схеми часткового повторного використання, мережевий вузол 114 може відправляти різні (наприклад, взаємовиключні) параметри керування перешкодами в сусідні точки доступу (наприклад, точки доступу, які знаходяться досить близько для того, щоб потенційно створювати перешкоди одна одній). Як конкретний приклад, мережевий вузол 114 може призначати перше HARQ-чергування точці 104 доступу і призначати друге HARQчергування точці 106 доступу. Таким чином, зв'язок в одній обмеженій точці доступу може 5 UA 99148 C2 5 10 15 20 25 30 35 40 45 50 55 60 практично не створювати перешкоди зв'язку в іншій обмеженій точці доступу. Аналогічні технології можуть використовуватися для інших схем часткового повторного використання і для терміналів доступу в системі. Як представлено за допомогою етапу 206, точка 104 доступу (наприклад, контролер 322 перешкод) визначає параметри керування перешкодами, які вона може використовувати або які може відправляти в термінал 110 доступу. У випадках, якщо мережевий вузол 114 задає параметри керування перешкодами для точки 104 доступу, ця операція визначення може містити в собі просто прийом вказаних параметрів і/або витягання вказаних параметрів (наприклад, із запам'ятовуючого пристрою). У деяких випадках, точка 104 доступу визначає параметри керування перешкодами самостійно. Ці параметри можуть бути аналогічними параметрам, поясненим вище в зв'язку з етапом 202. Крім цього, в деяких випадках ці параметри можуть бути визначені аналогічним чином, як пояснено вище на етапі 202. Наприклад, точка 104 доступу може приймати інформацію (наприклад, звіти про вимірювання, CQI, DRC) від термінала 110 доступу. Крім цього, точка 104 доступу може відстежувати висхідну лінію зв'язку і/або низхідну лінію зв'язку, щоб визначати перешкоди в цій лінії зв'язку. Точка 104 доступу також може довільно вибирати параметр. У деяких випадках, точка 104 доступу може взаємодіяти з однією або більше іншими точками доступу, щоб визначати параметр керування перешкодами. Наприклад, в деяких випадках точка 104 доступу може обмінюватися даними з точкою 106 доступу, щоб визначати те, які параметри використовуються за допомогою точки 106 доступу (і тим самим вибирати різні параметри), або узгоджувати використання різних (наприклад, взаємовиключних) параметрів. У деяких випадках, точка 104 доступу може визначати те, може чи ні вона створювати перешкоди іншому вузлу (наприклад, на основі зворотного зв'язку по CQI, яка вказує, що інший вузол використовує ресурс), і якщо так, задавати параметри керування перешкодами так, щоб зменшувати такі потенційні перешкоди. Як представлено за допомогою етапу 208, точка 104 доступу (наприклад, контролер 328 зв'язку) може відправляти параметри керування перешкодами або іншу пов'язану інформацію в термінал 110 доступу. Наприклад, в деяких випадках ця інформація може вказувати, як часткове повторне використання розгорнене (наприклад, які HARQ-чергування повинні використовуватися, яка спектральна маска повинна використовуватися, і т. д.) у висхідній лінії зв'язку або низхідній лінії зв'язку між точкою 104 доступу і терміналом 110 доступу. У деяких випадках, ця інформація може належати до керування потужністю (наприклад, вказує потужність передачі по висхідній лінії зв'язку). Як представлено за допомогою етапів 210 і 212, точка 104 доступу тим самим може передавати в термінал 110 доступу в низхідній лінії зв'язку, або термінал 110 доступу може передавати в точку 104 доступу у висхідній лінії зв'язку. Тут, точка 104 доступу може використовувати свої параметри керування перешкодами для того, щоб передавати в низхідній лінії зв'язку і/або приймати у висхідній лінії зв'язку. Аналогічно, термінал 110 доступу може брати до уваги ці параметри керування перешкодами при прийомі по низхідній лінії зв'язку або передачі по висхідній лінії зв'язку. У деяких реалізаціях, термінал 110 доступу (наприклад, контролер 306 перешкод) може задавати один або більше параметрів керування перешкодами. Такий параметр може використовуватися за допомогою термінала 110 доступу і/або відправлятися (наприклад, за допомогою контролера 330 зв'язку) в точку 104 доступу (наприклад, для використання під час роботи у висхідній лінії зв'язку). Посилаючись тепер на Фіг. 4, детальніше описуються операції, що стосуються використання схеми часткового повторного використання із застосуванням HARQ-чергувань у висхідній лінії зв'язку або низхідній лінії зв'язку. У деяких аспектах, система 100 може використовувати мультиплексування з часовим розділенням каналів, за допомогою чого інформація може передаватися в одному або більшій кількості заданих часових інтервалів. Такі часові інтервали можуть приймати різні форми і/або згадуватися з використанням різних термінів. Як приклад, в різних реалізаціях часовий інтервал може належати або згадуватися як кадр, субкадр, часовий інтервал, інтервал часу передачі (TTI), HARQ-чергування і т. д. Як приклад, попередньо визначене число часових інтервалів (наприклад, TTI) 1-16 може відстежуватися і використовуватися для передачі по низхідній лінії зв'язку. Аналогічна схема може використовуватися для передачі по висхідній лінії зв'язку. На основі трафіку і асоційованих рівнів перешкод в часових інтервалах, що відстежуються і на основі застосування одних або більше зі схем, що розглядаються в даному документі, передача по висхідній або низхідній лінії зв'язку може бути обмежена заданим числом часових 6 UA 99148 C2 5 10 15 20 25 30 35 40 45 50 55 інтервалів N, де N=8, наприклад, менше загального числа M часових інтервалів, де M=16, наприклад. У деяких аспектах, така схема часткового повторного використання може використовувати HARQ-чергування. У традиційній системі 1xEV-DO кожному HARQ-процесу може призначатися, наприклад, кожний четвертий субкадр, так що повторні HARQ-передачі для початкової передачі в субкадрі "n" виконуються у часових інтервалах (n+4), (n+8), (n+12) і т. д. Як конкретний приклад, HARQчергуванню 1 можуть призначатися субкадри 1, 5, 9 і т. д. В випадку якщо передача початкових даних для HARQ-чергування 1 у час субкадру 1 є невдалою, сигнал заперечення прийому (NACK) може відправлятися по комплементарній лінії зв'язку (наприклад, висхідній лінії зв'язку у разі HARQ-передачі по низхідній лінії зв'язку). Дані потім можуть бути повторно передані у час субкадру 5 цього HARQ-чергування 1 і, при успішній передачі, сигнал підтвердження прийому (ACK) приймається (наприклад, через висхідну лінію зв'язку). Аналогічні операції можуть виконуватися за допомогою інших HARQ-процесів в інших HARQ-чергуваннях 2, 3 і 4. У деяких аспектах, схема часткового повторного використання може використовувати HARQ-чергування для того, щоб конфігурувати сусідні вузли (наприклад, точки доступу і/або термінали доступу), щоб передавати в різний час. Наприклад, перша точка доступу може передавати у час HARQ-чергувань 1 і 2, тоді як друга точка доступу передає у час HARQчергувань 3 і 4. Як результат, можуть зменшуватися перешкоди, які можуть в іншому випадку виникати між вузлами. Як представлено за допомогою етапу 402 за Фіг. 4, мережевий вузол 114 (наприклад, компонент 338 HARQ-керування контролера 320 перешкод) визначає те, скільки HARQчергувань може використовуватися кожною точкою доступу (наприклад, в наборі обмежених точок доступу). Наприклад, задане число "N" HARQ-чергувань менше загального числа "M" HARQ-чергувань, виділених для набору, може бути визначене на основі пов'язаного з перешкодами зворотного зв'язку від однієї або більше точок доступу і/або терміналів доступу в системі (наприклад, як пояснено вище в зв'язку з Фіг. 2). Таким чином, в будь-який момент часу, число N HARQ-чергувань низхідної лінії зв'язку (або висхідної лінії зв'язку) із загального числа M HARQ-чергувань може бути задане на основі активності в низхідній (або висхідної) лінії зв'язку сусідніх вузлів в M HARQ-чергувань. N може бути фіксованим значенням або динамічно задаватися. У випадку, якщо M=4, N може динамічно задаватися між мінімальним значенням NMIN більшим нуля і максимальним значенням NMAX меншим 4. В деяких випадках, значення N може бути довільно визначене. Як правило, проте, значення N може вибиратися в спробі більш ефективно зменшувати перешкоди між вузлами в системі. Визначення значення N може бути основане на різних критеріях. Наприклад, один критерій може належати до того, як точки доступу розгорнені в системі (наприклад, загальне число точок доступу, щільність точок доступу в рамках даної області, відносна близькість точок доступу і т. д.). Тут, якщо є велике число вузлів, які знаходяться близько один до одного, менше значення N може використовуватися так, що сусідні вузли з меншою імовірністю можуть використовувати ідентичні HARQ-чергування. Навпаки, якщо є невелике число вузлів в системі, більше значення N може бути задане так, щоб підвищувати продуктивність зв'язку (наприклад, пропускну здатність). Інший критерій може належати до трафіку (наприклад, об'єм трафіку, види зв'язку, вимоги по якості обслуговування трафіку), що обробляється за допомогою точок доступу. Наприклад, деякі види зв'язку можуть бути більш чутливими до перешкод, ніж інші види зв'язку. У такому випадку, менше значення N може використовуватися. Крім цього, деякі види зв'язку можуть мати більш суворі вимоги по пропускній здатності (але меншу чутливість до перешкод), за допомогою чого більше значення для N може використовуватися. У деяких випадках, мережевий вузол 114 може задавати значення N на основі прийнятої пов'язаної з перешкодами інформації (наприклад, як пояснено на Фіг. 2). Наприклад, число точок доступу, що прослуховуються за допомогою даного термінала доступу, і відносна близькість точок доступу до термінала доступу може бути визначена на основі звітів про вимірювання, що приймаються від термінала доступу. Таким чином, мережевий вузол 114 може визначати те, можуть чи ні передачі в даному стільнику (наприклад, за допомогою обмеженої точки доступу або її асоційованих терміналів доступу) створювати перешкоди сусідньому стільнику, і задавати N відповідним чином. Мережевий вузол 114 також може задавати N на основі інформації про перешкоди, прийнятій від однієї або більше точок доступу (наприклад, як пояснено на Фіг. 2). Наприклад, якщо значення перешкод є високими, більш низьке значення N може бути задане. Таким чином, число HARQ-чергувань, що використовуються за допомогою даної точки доступу, може 7 UA 99148 C2 5 10 15 20 25 30 35 40 45 50 55 скорочуватися, тим самим зменшуючи імовірність перешкод в кожному наборі з N HARQчергувань із загального числа M HARQ-чергувань. Як представлено за допомогою етапу 404, в деяких випадках мережевий вузол 114 може вказувати конкретні HARQ-чергування, які повинні використовуватися за допомогою конкретних точок доступу. Наприклад, мережевий вузол 114 може визначати величину перешкод, які можуть спостерігатися в кожному з M HARQ-чергувань за допомогою даної точки, і призначати HARQ-чергування, маючі більш низькі перешкоди, для цієї точки доступу. Як конкретний приклад, мережевий вузол 114 може визначати те, що передача по низхідній лінії зв'язку за допомогою точки 106 доступу в цих двох HARQ-чергуваннях (наприклад, чергування 3 і 4), які він використовує, може створювати перешкоди прийому в терміналах доступу, асоційованих з точкою 104 доступу. Це може бути визначене, наприклад, на основі пов'язаної з перешкодами в низхідній лінії зв'язку інформації, яку мережевий вузол може отримувати, як пояснено в даному документі. Мережевий вузол 114 потім може означати HARQ-чергування 1 і 2 для використання за допомогою точки 104 доступу. Як згадано вище, визначення перешкод в кожному HARQ-чергуванні може бути основане на сигналах, що приймаються за допомогою мережевого вузла 114. Наприклад, імовірність перешкод між вузлами може бути визначена на основі одного або більше звітів про вимірювання, що приймаються відодного або більше терміналів доступу, як пояснено в даному документі. Крім цього, для низхідної лінії зв'язку, термінали доступу в системі можуть формувати інформацію індикатора якості каналу (CQI) або керування швидкістю передачі даних (DRC) для кожного HARQ-чергування (наприклад, для кожного TTI в 3GPP) і перенаправляти цю інформацію в мережевий вузол 114. Також для низхідної лінії зв'язку, термінал доступу може відстежувати низхідну лінію зв'язку і надавати пов'язану з перешкодами інформацію на основі HARQ-чергувань (наприклад, в розрахунку на TTI). Аналогічно, для висхідної лінії зв'язку термінал доступу може відстежувати висхідну лінію зв'язку і надавати пов'язану з перешкодами інформацію на основі HARQ-чергувань (наприклад, в розрахунку на TTI). У деяких випадках, (наприклад, зворотний зв'язок DRC в 3GPP2), зворотний зв'язок від термінала доступу може не надавати дозвіл з розрахунку на HARQ-чергування. У такому випадку, зворотний зв'язок ACK/NACK або деякий інший тип зворотного зв'язку можуть використовуватися для того, щоб ідентифікувати необхідний набір HARQ-чергувань. Як інший приклад, швидкість даних низхідної лінії зв'язку може регулюватися в даному HARQ-чергуванні, щоб визначати швидкість, при якій термінал доступу може успішно декодувати дані (наприклад, із заданою точністю). На основі оптимальної швидкості передачі даних, визначеної для кожного HARQ-чергування, припущення може бути зроблене відносно того, яке HARQ-чергування повинно надавати оптимальну продуктивність для даної точки доступу. Альтернативно, може використовуватися централізована схема вибору HARQ-чергування (наприклад, де мережевий вузол означає HARQ-чергування для сусідніх вузлів, як пояснено в даному документі). У деяких аспектах, позначення конкретних HARQ-чергувань за допомогою мережевого вузла 114 може залежати від того, синхронізований чи ні відповідний трафік висхідної або низхідної лінії зв'язку. Така синхронізація може досягатися, наприклад, з використанням регулювання, такого як Tau-DPCH (де DPCH належить до виділеного фізичного каналу), або деякої іншої відповідної схеми синхронізації. У деяких аспектах, мережевий вузол 114 може означати послідовні HARQ-чергування для даних точок доступу. Таким чином, у випадку якщо трафік висхідної або низхідної лінії зв'язку різних вузлів не синхронізований, щонайменше частина позначених HARQ-чергувань може не зазнавати перешкод. Як приклад, якщо HARQ-чергування 1-4 призначаються першій точці доступу, а HARQ-чергування 5-8 призначаються другій точці доступу, то ці точки доступу не зазнають перешкод від іншої точки доступу щонайменше в трьох з HARQ-чергувань, навіть якщо часовий розподіл точок доступу не синхронізований. Як представлено за допомогою етапу 406, мережевий вузол 114 потім відправляє параметри HARQ-чергування, яке він задав для однієї або більше точок доступу. Наприклад, мережевий вузол 114 може відправляти конкретне для вузла позначення в кожну точку доступу, або мережевий вузол 114 може відправляти спільне позначення у всі точки доступу в наборі точок доступу. Як представлено за допомогою етапу 408, точка 104 доступу (наприклад, компонент HARQкерування 340 контролера 322 перешкод) визначає HARQ-чергування, які вона повинна використати для зв'язку у висхідній або низхідній лінії зв'язку. Тут точка 104 доступу повинна приймати значення N від мережевого вузла 114. У випадку якщо мережевий вузол 114 вказує HARQ-чергування, які повинні використовуватися за допомогою точки 104 доступу, точка 104 8 UA 99148 C2 5 10 15 20 25 30 35 40 45 50 55 60 доступу може просто використовувати ці HARQ-чергування. У деяких випадках, точка 104 доступу може довільно вибирати параметр. Якщо HARQ-чергування не позначені за допомогою мережевого вузла 114 або вибрані довільно, точка 104 доступу може визначати те, які N HARQ-чергувань використати, на основі відповідних критеріїв. Спочатку, це визначення тим самим основане (наприклад, обмежується) на значенні N. В деяких випадках, точка 104 доступу може задавати або адаптувати N (наприклад, на основі критеріїв, як пояснено вище). У деяких випадках, точка 104 доступу може вибирати HARQ-чергування, асоційовані з найменшими перешкодами. Тут, точка 104 доступу може визначати те, яке HARQ-чергування використати, аналогічним чином, як пояснено вище. Наприклад, точка 104 доступу може приймати інформацію (наприклад, звіти про вимірювання, CQI, DRC) від термінала 110 доступу. Крім цього, точка 104 доступу може відстежувати висхідну лінію зв'язку і/або низхідну лінію зв'язку, щоб визначати перешкоди в цій лінії зв'язку. Наприклад, коли точка 104 доступу бездіяльна, вона може відстежувати перешкоди у висхідній лінії зв'язку (навантаження) ззовні стільника. Таким чином, точка 104 доступу може вибирати HARQ-чергування, які надають мінімальні перешкоди поза стільником. У деяких випадках, точка 104 доступу може взаємодіяти з однією або більше інших точок доступу, щоб визначати HARQ-чергування, які вона повинна використати. Наприклад, точка 104 доступу і точка 106 доступу можуть узгоджувати, щоб використати різні (наприклад, взаємовиключні) HARQ-чергування. Як представлено за допомогою етапу 410, точка 104 доступу може визначати часове зміщення, щоб використовувати для зв'язку у висхідній або низхідній лінії зв'язку. Наприклад, точка 104 доступу може безперервно відстежувати лінію зв'язку протягом періоду часу, щоб визначати приблизно, коли сусідній вузол починає і завершує свої передачі. Таким чином, точка 104 доступу може визначати (наприклад, оцінювати) синхронізацію часових інтервалів сусіднього вузла. Точка доступу потім може синхронізувати часовий розподіл часових інтервалів висхідної лінії зв'язку або низхідної лінії зв'язку для цього часу. У деяких аспектах, це може містити в собі задавання параметра Tau-DPCH. У деяких випадках, (наприклад, 3GPP), точки доступу можуть синхронізувати свою синхронізацію (наприклад, синхронізацію HS-PDSCH) за допомогою поєднання за часом своїх P-CCPCH (основних загальних фізичних каналів керування). Така синхронізація може досягатися, наприклад, за допомогою GPS-компонентів в кожній точці доступу, передачі службових сигналів по синхронізації між точками доступу (що може бути відносно ефективним для сусідніх точок доступу, наприклад, в десятках метрів одна від одної) або деякій іншій технології. У деяких випадках, (наприклад, в HSDPA) обсяг службової інформації може бути відносно високим і не ортогональним до трафіку. Тут, переривиста передача або прийом (DTX або DRX) можуть використовуватися, за допомогою чого службова інформація не передається протягом періоду DTX/DRX. У таких випадках може враховуватися передача для CCPCH і EHICH, і термінали доступу можуть бути виконані з можливістю враховувати більш низькі вимірювання CPICH Ec/Io, які вони можуть спостерігати від точок доступу із застосуванням DTX/DRX. Як представлено за допомогою етапу 412, точка 104 доступу може відправляти повідомлення в асоційований термінал доступу, щоб повідомляти терміналу доступу, які HARQчергування повинні використовуватися для висхідної лінії зв'язку або низхідної лінії зв'язку. У деяких реалізаціях, точка 104 доступу може використовувати E-AGCH (вдосконалений абсолютний канал дозволу на передачу) або деякий інший аналогічний механізм для того, щоб відправляти позначення HARQ-чергувань в асоційовані термінали доступу. Наприклад, точка 104 доступу може задавати Xags=1, щоб вказувати те, які TTI термінал доступу повинен використовувати. Крім цього, точка 104 доступу може відправляти індикатор відносно часового зміщення (наприклад, Tau-DPCH), визначений на етапі 410, в термінал доступу. Таким чином, точка доступу може диспетчеризувати передачі даних (по висхідній лінії зв'язку або низхідній лінії зв'язку) в оптимальних N HARQ-чергувань з доступних M HARQ-чергувань (етап 414). Параметри HARQ-чергування (наприклад, N і конкретні HARQ-чергування, що використовуються за допомогою даного вузла), описані вище, можуть регулюватися у часі. Наприклад, інформація, описана вище, може збиратися на повторній основі і параметри регулюватися відповідним чином (наприклад, з допомогою гістерезису і/або повільної фільтрації, якщо потрібно). Таким чином, HARQ-чергування можуть розгортатися таким способом, який враховує поточні умови перешкод в системі. У деяких реалізаціях, HARQ-чергування можуть виділятися ієрархічним способом. Наприклад, якщо обмежені точки доступу не розгорнені в зоні покриття макро-точки доступу, 9 UA 99148 C2 5 10 15 20 25 30 35 40 45 50 55 60 повний набір HARQ-чергувань (наприклад, 8) може виділятися для макро-точки доступу. У випадку, якщо обмежені точки доступу розгорнені в зоні покриття макро-точки доступу, проте, одна частина HARQ-чергувань (наприклад, 5) може виділятися для макропокриття, а інша частина HARQ-чергувань (наприклад, 3) може виділятися для обмежених точок доступу. HARQчергування, виділені для обмежених точок доступу, потім можуть виділятися для обмежених точок доступу (наприклад, N=1), як описано вище. Число HARQ-чергувань, виділених таким чином, може бути задане (наприклад, фіксованим способом або динамічно регулюватися) на основі різних критеріїв, як пояснено в даному документі (наприклад, розгортання обмеженої точки доступу, трафік, перешкоди і т. д.). Наприклад, в міру того як число обмежених точок доступу в системі або об'ємі трафіку в обмежених точках доступу збільшується, число HARQчергувань, виділених для цих точок доступу, може збільшуватися. Посилаючись тепер на Фіг. 5 і 6, детальніше описуються операції, що стосуються використання схеми варіювання потужності передачі (наприклад, потужності передачі по низхідній лінії зв'язку) у часі, щоб зменшувати перешкоди. У деяких аспектах, ця схема містить в собі задавання профілю потужності передачі, такого як профіль 602, показаний на Фіг. 6, який задає різні рівні потужності у часі. Такий профіль може приймати різні форми і задаватися різними способами. Наприклад, в деяких випадках профіль може містити набір значень, які задають потужність передачі для різних точок у часі. У деяких випадках, профіль може бути заданий за допомогою рівняння (наприклад, синусоїдальної форми сигналу). У деяких аспектах, профіль може бути періодичним. Як показано на Фіг. 6, максимальне значення (MAX), мінімальне значення (MIN) і період 604 можуть бути задані для профілю. Профіль потужності передачі може використовуватися для того, щоб керувати потужністю передачі по-різному. Наприклад, в деяких випадках профіль потужності передачі використовується для того, щоб керувати повною потужністю передачі. У деяких реалізаціях, службові канали (наприклад, CPICH і т. д.) і виділені канали можуть працювати при постійній потужності. Потужність, що залишилася, згідно з профілем потужності передачі потім може бути спільно використана іншими каналами (наприклад, HS-SCCH і HS-PDSCH). У деяких реалізаціях, службові канали можуть бути масштабовані. Як детальніше описано нижче, в деяких аспектах основане на потужності передачі часткове повторне використання може здійснюватися за допомогою профілю потужності передачі. Наприклад, сусідні точки доступу можуть використовувати один профіль (або аналогічний профіль), але працювати на основі різних фаз профілю. Наприклад, перша точка доступу може передавати згідно з профілем, показаним на Фіг. 6, тоді як друга точка доступу передає за допомогою цього профілю, зсуненого на 180 градусів. Таким чином, коли перша точка доступу передає при максимальній потужності, друга точка доступу може передавати при мінімальній потужності. Як представлено за допомогою етапу 502 за Фіг. 5, мережевий вузол 114 (наприклад, компонент 342 керування профілем контролера 320 перешкод) задає (наприклад, вказує) інформацію про профіль потужності передачі, який повинен використовуватися для бездротової передачі (наприклад, по низхідній лінії зв'язку). Ця інформація може містити в собі, наприклад, параметри, такі як профіль потужності передачі, початкові мінімальні і максимальні значення і початкове значення періоду. У деяких випадках, один або більше з цих параметрів може бути заздалегідь заданий або довільно визначений. Як правило, проте, ці параметри вибираються в спробі більш ефективно зменшувати перешкоди між вузлами в системі. Визначення цієї інформації може бути основане на різних критеріях, таких як, наприклад, один або більше звітів про вимірювання від одного або більше терміналів доступу, одне або більше повідомлень з однієї або більше точок доступу, що стосуються CQI, які повідомляються за допомогою одного або більше асоційованих терміналів доступу, число активних терміналів доступу і середній трафік низхідної лінії зв'язку в кожній точці доступу (наприклад, в кожному стільнику). Як конкретний приклад, задавання параметра профілю потужності передачі може бути основане на тому, як точки доступу розгорнені в системі (наприклад, загальне число точок доступу, щільність точок доступу в рамках даної області, відносна близькість точок доступу і т. д.). Тут, якщо є велике число вузлів, які знаходяться близько один до одного, параметри можуть бути задані так, що сусідні вузли з меншою імовірністю можуть передавати з високим рівнем потужності одночасно. Як приклад, профіль потужності передачі може бути сформований так, що дана точка доступу може передавати на або практично на максимальній потужності протягом відносно короткого періоду часу. Таким чином, профіль потужності передачі може надавати адекватну розв'язку, коли велике число фазових значень (наприклад, 60 градусів, 120 градусів і т. д.) використовується за допомогою різних вузлів в системі в зв'язку з профілем 10 UA 99148 C2 5 10 15 20 25 30 35 40 45 50 55 60 потужності передачі. Навпаки, якщо є невелике число вузлів в системі, параметри можуть бути задані так, щоб підвищувати продуктивність зв'язку (наприклад, пропускну здатність). Як приклад, профіль потужності передачі може бути сформований так, що дана точка доступу може передавати на або практично на максимальній потужності протягом більш тривалого періоду часу. Різні рівні розв'язки між сусідніми точками доступу (наприклад, стільниками) також можуть досягатися за допомогою регулювання величин мінімальних і максимальних параметрів. Наприклад, більше відношення максимуму-мінімуму надає оптимальну розв'язку за рахунок наявності більш тривалих періодів часу, де термінал доступу передає при меншому рівні потужності. Параметр профілю потужності передачі може бути заданий на основі трафіку (наприклад, навантаження по трафіку, види зв'язку, вимоги по якості обслуговування трафіку), що обробляється за допомогою точок доступу. Наприклад, деякі види зв'язку можуть бути більш чутливими до перешкод, ніж інші види зв'язку. У такому випадку, параметр (наприклад, профіль потужності передачі або максимум-мінімум), який надає більш високу розв'язку, може використовуватися (наприклад, як пояснено вище). Крім цього, деякі види зв'язку можуть мати більш суворі вимоги по пропускній здатності (але меншу чутливість до перешкод), за допомогою чого профіль потужності передачі, який забезпечує більше число передач при більш високих рівнях потужності, може використовуватися (наприклад, як пояснено вище). У деяких випадках, мережевий вузол 114 може задавати параметри профілю потужності передачі на основі прийнятої пов'язаної з перешкодами інформації (наприклад, зворотній зв'язок від однієї або більше точок доступу і/або терміналів доступу в системі, як пояснено вище в зв'язку з Фіг. 2). Наприклад, число точок доступу, що прослуховуються за допомогою даного термінала доступу, і відносна близькість точок доступу до термінала доступу може бути визначена на основі звітів про вимірювання, що приймаються від термінала доступу. Таким чином, мережевий вузол 114 може визначати те, можуть чи ні передачі в даному стільнику (наприклад, асоційованому з обмеженою точкою доступу) створювати перешкоди сусідньому стільнику, і регулювати параметри профілю потужності відповідним чином. Мережевий вузол 114 також може задавати параметри на основі інформації про перешкоди, прийнятої від однієї або більше точок доступу (наприклад, як пояснено на Фіг. 2). У деяких реалізаціях, параметр періоду може бути заданий на основі компромісу між чутливістю по затримці даних додатку (наприклад, VoIP) і фільтрацією/затримкою CQI/DRC (наприклад, затримкою від часу, коли SINR вимірюється, до часу, коли він діє, в планувальнику трафіку для точки доступу). Наприклад, якщо стільники переносять велику величину VoIPтрафіку, період може бути заданий так, щоб відповідати періодичності VoIP-пакетів. У деяких випадках, період в діапазоні 50-100 мс може бути належним. У деяких реалізаціях, параметр періоду може бути заданий на основі числа обслуговуваних терміналів доступу. Як представлено за допомогою етапу 504, в деяких випадках мережевий вузол 114 може вказувати конкретні значення зміщення фази, які повинні використовуватися за допомогою конкретних точок доступу. Наприклад, мережевий вузол 114 може визначати величину перешкод, які можуть спостерігатися за допомогою даної точки доступу, коли вона використовує різні значення зміщення фази (наприклад, на основі повідомлень CQI, що приймаються для кожного TTI). Зміщення фази, асоційоване з найменшими перешкодами в цій точці доступу, потім може призначатися цій точці доступу. Мережевий вузол 114 також може означати значення зміщення фази для сусідніх вузлів таким способом, який зменшує перешкоди між вузлами. Як конкретний приклад, мережевий вузол 114 може визначати те, що передача по низхідній лінії зв'язку за допомогою точки 106 доступу може створювати перешкоди прийому в терміналі доступу, асоційованому з точкою 104 доступу. Це може бути визначене, наприклад, на основі пов'язаної з перешкодами в низхідній лінії зв'язку інформації, яку мережевий вузол 114 може отримувати, як пояснено в даному документі. Мережевий вузол 114 потім може означати різні (наприклад, незбіжні по фазі на 180 градусів) значення зміщення фази для точок 104 і 106 доступу. Як представлено за допомогою етапу 506, мережевий вузол 114 потім відправляє інформацію про профіль потужності, який він задав для однієї або більше точок доступу. Тут, мережевий вузол 114 може відправляти конкретне для вузла позначення в кожну точку доступу, або мережевий вузол 114 може відправляти спільне позначення у всі точки доступу в наборі точок доступу. Як представлено за допомогою етапів 508 і 510, точка 104 доступу (наприклад, компонент 344 керування профілем контролера 322 перешкод) визначає параметри профілю потужності передачі, які вона повинна використовувати для зв'язку в низхідній лінії зв'язку. У випадку якщо 11 UA 99148 C2 5 10 15 20 25 30 35 40 45 50 55 60 мережевий вузол 114 вказує всі параметри профілю потужності передачі, які повинні використовуватися за допомогою точки 104 доступу, точка 104 доступу може просто використовувати ці параметри. У деяких випадках, точка 104 доступу може довільно вибирати параметр (наприклад, зміщення фази). Якщо всі параметри не позначені за допомогою мережевого вузла 114 або вибрані довільно, точка 104 доступу може визначати те, які параметри використовувати, на основі відповідних критеріїв. У типовому випадку, точка доступу може реалізовувати алгоритм відстежування, щоб динамічно визначати значення зміщення фази, яке використати в зв'язку з профілем потужності передачі, параметрами мінімуму, максимуму і періоду, які точка 104 доступу приймає від мережевого вузла 114. У деяких випадках, точка 104 доступу може вибирати значення зміщення фази, яке асоційоване з найменшими перешкодами. Тут, точка 104 доступу може визначати те, яке значення зміщення фази використати, аналогічним чином, як пояснено вище. Наприклад, на етапі 508 точка 104 доступу може приймати інформацію (наприклад, звіти про вимірювання, CQI, DRC) від термінала 110 доступу, і/або точка 104 доступу може відстежувати лінію зв'язку, щоб визначати перешкоди в лінії зв'язку. Як приклад останнього випадку, коли точка 104 доступу бездіяльна, вона може відстежувати перешкоди (навантаження) ззовні стільника в низхідній лінії зв'язку. Таким чином, точка 104 доступу може вибирати значення зміщення фази, яке надає мінімальні перешкоди поза стільником, на етапі 510. У деяких випадках, точка 104 доступу може взаємодіяти з однією або більше інших точок доступу так, щоб визначати значення зміщення фази. Наприклад, точка 104 доступу і точка 106 доступу можуть узгоджувати, щоб використовувати різні (наприклад, збіжні по фазі) значення зміщення фази. У такому випадку, операції етапу 508 не можуть виконуватися. Як представлено за допомогою етапу 512, точка доступу передає в низхідній лінії зв'язку на основі поточного профілю потужності передачі. Таким чином, потужність передачі може варіюватися у часі таким способом, який може зменшувати перешкоди з сусідніми вузлами. Параметри профілю потужності передачі (наприклад, параметри максимуму, мінімуму і періоду, задані за допомогою мережевого вузла 114), описані вище, можуть регулюватися у часі. Наприклад, інформація, описана вище, може збиратися на повторюваній основі і параметри можуть регулюватися відповідним чином (наприклад, за допомогою гістерезису і/або повільної фільтрації, якщо потрібно). Таким чином, потужність передачі терміналів доступу в системі може керуватися таким способом, який враховує поточні умови перешкод в системі. Наприклад, якщо перешкоди збільшуються в даному вузлі (наприклад, як визначено за допомогою повідомлень CQI), параметр максимальної потужності може зменшуватися. У спрощеному випадку, maximum_i задається таким, що дорівнює minimum_i для кожної точки доступа_i. Мережевий вузол 114 потім може намагатися встановлювати ці значення, щоб надавати ідентичний (або практично ідентичний) середній CQI в кожному стільнику, що може досягатися з використанням вимірювання Ec_i,j/Io кожного термінала доступу_j з кожної точки доступу_i. Посилаючись тепер на Фіг. 7 і 8, детальніше описуються операції, які стосуються використання схеми варіювання ослаблення прийому (наприклад, ослаблення у висхідній лінії зв'язку) у часі, щоб зменшувати перешкоди. У деяких аспектах, ця схема містить в собі задавання профілю ослаблення прийому, такого як профіль 802, показаний на Фіг. 8, який задає різні рівні ослаблення у часі. Такий профіль може приймати різні форми і задаватися різними способами. Наприклад, в деяких випадках профіль може містити набір значень, які задають ослаблення прийому для різних точок у часі. У деяких випадках, профіль може бути заданий за допомогою рівняння (наприклад, синусоїдальної форми сигналу). Як показано на Фіг. 8, для профілю можуть бути задані максимальне значення (MAX), мінімальне значення (MIN) і період 804. Як детальніше описано нижче, в деяких аспектах основане на ослабленні прийому часткове повторне використання може здійснюватися за допомогою профілю ослаблення прийому. Наприклад, сусідні точки доступу можуть використовувати один профіль (або аналогічний профіль), але працювати на основі різних фаз профілю. Наприклад, перша точка доступу може приймати згідно з профілем, показаним на Фіг. 8, тоді як друга точка доступу приймає за допомогою цього профілю, зсуненого на 180 градусів. Таким чином, коли перша точка доступу приймає при максимальному ослабленні, друга точка доступу може приймати при мінімальному ослабленні. Як представлено за допомогою етапу 702 за Фіг. 7, мережевий вузол 114 (наприклад, компонент 342 профілю контролера 320 перешкод) задає інформацію про профіль ослаблення прийому, який повинен використовуватися для бездротового прийому (наприклад, по висхідній 12 UA 99148 C2 5 10 15 20 25 30 35 40 45 50 55 лінії зв'язку). Ця інформація може містити в собі, наприклад, параметри, такі як профіль ослаблення прийому, початкові мінімальні і максимальні значення і початкове значення періоду. У деяких випадках, один або більше з цих параметрів може бути заздалегідь заданий або довільно визначений. Як правило, проте, ці параметри вибираються в спробі більш ефективно зменшувати перешкоди між вузлами в системі. Визначення цієї інформації може бути основане на різних критеріях, таких як, наприклад, один або більше звітів про вимірювання від одного або більше терміналів доступу, одне або більше повідомлень з однієї або більше точок доступу, що стосуються CQI, які повідомляються за допомогою одного або більше асоційованих терміналів доступу, число активних терміналів доступу і середній трафік висхідної лінії зв'язку в кожній точці доступу (наприклад, в кожному стільнику). Як конкретний приклад, задавання параметра профілю ослаблення прийому може бути основане на тому, як точки доступу розгорнені в системі (наприклад, загальне число точок доступу, щільність точок доступу в рамках даної області, відносна близькість точок доступу і т. д.). Тут, якщо є велике число вузлів, які знаходяться близько один до одного, параметри можуть бути задані так, що сусідні вузли з меншою імовірністю можуть приймати з високим рівнем ослаблення одночасно. Як приклад, профіль ослаблення прийому може бути сформований так, що дана точка доступу може приймати при або практично при максимальному ослабленні протягом відносно короткого періоду часу. Таким чином, профіль ослаблення прийому може надавати адекватну розв'язку, коли велике число фазових значень (наприклад, 60 градусів, 120 градусів і т. д.) використовується за допомогою різних вузлів в системі в зв'язку з профілем ослаблення прийому. Навпаки, якщо є невелике число вузлів в системі, параметри можуть бути задані так, щоб підвищувати продуктивність зв'язку (наприклад, пропускну здатність). Як приклад, профіль ослаблення прийому може бути сформований так, що дана точка доступу може приймати при або практично при максимальному рівні ослаблення протягом більш тривалого періоду часу. Різні рівні розв'язки між сусідніми точками доступу (наприклад, стільниками) також можуть досягатися за допомогою регулювання величин мінімальних і максимальних параметрів. Наприклад, більше відношення максимуму-мінімуму надає оптимальну розв'язку за рахунок наявності більш тривалих періодів часу, де термінал доступу приймає при більш низькому рівні ослаблення. Параметр профілю ослаблення прийому може бути заданий на основі трафіку (наприклад, навантаження по трафіку, види зв'язку, вимоги по якості обслуговування трафіку), що обробляється за допомогою точок доступу. Наприклад, деякі види зв'язку можуть бути більш чутливими до перешкод, ніж інші види зв'язку. У такому випадку, параметр (наприклад, профіль ослаблення прийому або максимум-мінімум), який надає більш високу розв'язку, може використовуватися (наприклад, як пояснено вище). Крім цього, деякі види зв'язку можуть мати більш суворі вимоги по пропускній здатності (але меншу чутливість до перешкод), за допомогою чого може використовуватися профіль ослаблення прийому, який забезпечує більше число передач при більш високих рівнях ослаблення (наприклад, як пояснено вище). У деяких випадках, мережевий вузол 114 може задавати параметри профілю ослаблення прийому на основі прийнятої пов'язаної з перешкодами інформації (наприклад, зворотній зв'язок від однієї або більше точок доступу і/або терміналів доступу в системі, як пояснено вище в зв'язку з Фіг. 2). Наприклад, число точок доступу, що прослуховуються за допомогою даного термінала доступу, і відносна близькість точок доступу до термінала доступу може бути визначена на основі звітів про вимірювання, що приймаються від термінала доступу. Таким чином, мережевий вузол 114 може визначатите, можуть чи ні передачі в даному стільнику (наприклад, асоційованому з обмеженою точкою доступу) створювати перешкоди сусідньому стільнику, і регулювати параметри профілю ослаблення відповідним чином. Мережевий вузол 114 також може задавати параметри на основі інформації про перешкоди, прийнятої від однієї або більше точок доступу (наприклад, як пояснено на Фіг. 2). У деяких реалізаціях, параметр періоду може бути заданий на основі компромісу між чутливістю по затримці даних додатку (наприклад, VoIP) і фільтрацією/затримкою в каналі керування низхідної лінії зв'язку (наприклад, CQI/DRC, ACK-каналі і т. д.), як пояснено вище. Як представлено за допомогою етапу 704, в деяких випадках мережевий вузол 114 може вказувати конкретні значення зміщення фази і/або інші параметри, пояснені вище, які повинні використовуватися за допомогою конкретних точок доступу. Наприклад, мережевий вузол 114 може визначати величину перешкод, які можуть спостерігатися за допомогою даної точки доступу, коли вона використовує різні значення зміщення фази. Зміщення фази, асоційоване з найменшими перешкодами в цій точці доступу, потім може призначатися цій точці доступу. 13 UA 99148 C2 5 10 15 20 25 30 35 40 45 50 55 Мережевий вузол 114 також може означати значення зміщення фази для сусідніх вузлів таким способом, який зменшує перешкоди між вузлами. Як конкретний приклад, мережевий вузол 114 може визначати те, що передача по висхідній лінії зв'язку за допомогою термінала 112 доступу може створювати перешкоди прийому в точці 104 доступу. Це може бути визначене, наприклад, на основі пов'язаної з перешкодами у висхідній лінії зв'язку інформації, яку мережевий вузол 114 може отримувати, як пояснено в даному документі. Мережевий вузол 114 потім може означати різні (наприклад, незбіжні по фазі на 180 градусів) значення зміщення фази для точок 104 і 106 доступу. Як представлено за допомогою етапу 706, мережевий вузол 114 потім відправляє інформацію про профіль ослаблення, який він задав для однієї або більше точок доступу. Тут, мережевий вузол 114 може відправляти конкретне для вузла позначення в кожну точку доступу, або мережевий вузол 114 може відправляти спільне позначення у всі точки доступу в наборі точок доступу. Як представлено за допомогою етапів 708 і 710, точка 104 доступу (наприклад, компонент 344 профілю контролера 322 перешкод) визначає параметри профілю ослаблення прийому, які вона повинна використовувати для зв'язку у висхідній лінії зв'язку. У випадку якщо мережевий вузол 114 вказує всі параметри профілю ослаблення прийому, які повинні використовуватися за допомогою точки 104 доступу, точка 104 доступу може просто використовувати ці параметри. У деяких випадках, точка 104 доступу може довільно вибирати параметр (наприклад, зміщення фази). Якщо всі параметри не позначені за допомогою мережевого вузла 114 або вибрані довільно, точка 104 доступу може визначати те, які параметри використати, на основі відповідних критеріїв. У типовому випадку, точка доступу може реалізовувати алгоритм відстеження, щоб динамічно визначати значення зміщення фази, яке використати в зв'язку з профілем ослаблення прийому, параметрами мінімуму, максимуму і періоду, які точка 104 доступу приймає від мережевого вузла 114. У деяких випадках, точка 104 доступу може вибирати значення зміщення фази, яке асоційоване з найменшими перешкодами. Тут, точка 104 доступу може визначати те, яке значення зміщення фази використати, аналогічним чином, як пояснено вище. Наприклад, на етапі 708 точка 104 доступу може приймати інформацію (наприклад, звіти про вимірювання) від термінала 110 доступу, і/або точка 104 доступу може відстежувати лінію зв'язку, щоб визначати перешкоди в лінії зв'язку. Як приклад останнього випадку, коли точка 104 доступу бездіяльна, вона може відстежувати перешкоди (навантаження) ззовні стільника у висхідній лінії зв'язку. Таким чином, точка 104 доступу може вибирати значення зміщення фази, яке надає мінімальні перешкоди поза стільником, на етапі 710. У деяких випадках, точка 104 доступу може взаємодіяти з однією або більше інших точок доступу так, щоб визначати значення зміщення фази. Наприклад, точка 104 доступу і точка 106 доступу можуть узгоджувати, щоб використати різні (наприклад, незбіжні по фазі) значення зміщення фази. У такому випадку, операції етапу 708 не можуть виконуватися. Як представлено за допомогою етапу 712, точка доступу приймає у висхідній лінії зв'язки на основі поточного профілю ослаблення прийому (наприклад, за допомогою застосування профілю ослаблення до сигналу, що приймається). Таким чином, ослаблення прийому може варіюватися у часі таким способом, який може зменшувати перешкоди з сусідніми вузлами. Параметри профілю ослаблення прийому (наприклад, параметри максимуму, мінімуму і періоду, задані за допомогою мережевого вузла 114), описані вище, можуть регулюватися у часі. Наприклад, інформація, описана вище, може збиратися на повторній основі і параметри регулюватися відповідним чином (наприклад, за допомогою гістерезису і/або повільної фільтрації, якщо потрібно). Таким чином, ослаблення прийому терміналів доступу в системі може керуватися таким способом, який враховує поточні умови перешкод в системі. Наприклад, ослаблення (наприклад, максимальне ослаблення) може збільшуватися по мірі того, як рівень потужності сигналу, що приймається, в одній або більше точок доступу збільшується. У спрощеному випадку, maximum_i задається таким, що дорівнює minimum_i для кожної точки доступа_i і керується аналогічним чином, як пояснено вище. Посилаючись тепер на Фіг. 9 і 10, детальніше описуються операції, що стосуються використання схеми часткового повторного використання із застосуванням вибіркової передачі (наприклад, прорідження) у висхідній лінії зв'язку або низхідній лінії зв'язку. Як згадано вище, система може передавати протягом одного або більше заданих часових інтервалів, які, в різних реалізаціях, можуть належати або згадуватися як кадр, субкадр, часовий інтервал, інтервал часу передачі (TTI), HARQ-чергування і т. д. 14 UA 99148 C2 5 10 15 20 25 30 35 40 45 50 55 У деяких аспектах, схема часткового повторного використання може містити в собі конфігурування сусідніх вузлів (наприклад, точок доступу і/або терміналів доступу), щоб відмовлятися від передачі протягом частини одного або більше часових інтервалів передачі. Наприклад, перша точка доступу може передавати протягом першої частини (наприклад, частини або повного субкадру) часового інтервалу, тоді як друга точка доступу передає протягом другої частини (наприклад, іншої частини субкадру або повного іншого субкадру) часового інтервалу. Як результат, можуть зменшуватися перешкоди, які можуть в іншому випадку виникати між вузлами. У деяких аспектах, визначення відносно того, повинен чи ні вузол відмовлятися від передачі протягом даної частини часового інтервалу, може містити в собі визначення того, скільки перешкод присутньо в різних частинах часового інтервалу. Наприклад, вузол може відмовлятися від передачі в тих частинах часового інтервалу, які асоційовані з більш високим рівнем перешкод. Посилаючись спочатку на Фіг. 9, як представлено за допомогою етапу 902, мережевий вузол 114 (наприклад, компонент 346 керування часовими інтервалами контролера 320 перешкод) або деякий інший відповідний об'єкт може визначати те, як даний часовий інтервал передачі або набір часових інтервалів передачі повинен бути розділений на частини так, щоб різні вузли могли вибірково відмовлятися від передачі протягом однієї або більше з цих частин часового інтервалу. Це може містити в собі, наприклад, визначення параметрів, таких як структура кожної частини часового інтервалу, число частин часового інтервалу, розмір кожної частини часового інтервалу і місцеположення кожної частини часового інтервалу. Тут, потрібно брати до уваги, що дана частина часового інтервалу може бути задана так, щоб містити в собі підчастини, які не є суміжними у часі, або може бути задана як один суміжний період часу. У деяких випадках, ці параметри часового інтервалу можуть бути заздалегідь задані для системи. У деяких аспектах, параметри частин часового інтервалу задаються так, щоб зменшувати перешкоди в системі. З цією метою, частини часового інтервалу можуть бути задані на основі того, як вузли розгорнені в системі (наприклад, загальне число точок доступу, щільність точок доступу в рамках даної області, відносна близькість точок доступу і т. д.). Тут, якщо є велике число вузлів, розгорнених в даній області, більше частин часового інтервалу (наприклад, і можливо менші частини) може бути задане, і/або більше розділення може бути надане між частинами часового інтервалу. Таким чином, сусідні вузли з меншою імовірністю можуть використовувати ідентичну частину часового інтервалу (або перешкоди з сусідньою частиною часового інтервалу), і всі потенційно створюючі перешкоди вузли тим самим можуть бути виконані з можливістю не передавати протягом більшого відсотка від часового інтервалу або набору часових інтервалів. Навпаки, якщо передбачене менше число вузлів в системі, менші частини часового інтервалу (наприклад, і можливо великі частини з меншим розділенням) можуть бути задані так, щоб підвищувати продуктивність зв'язку (наприклад, пропускну здатність). Частини часового інтервалу також можуть бути задані на основі трафіку (наприклад, об'єм трафіку, види зв'язку, вимоги по якості обслуговування трафіку), що обробляється за допомогою точок доступу. Наприклад, деякі види зв'язку можуть бути більш чутливими до перешкод, ніж інші види зв'язку. У такому випадку, більше частин часового інтервалу може бути задано і/або більше розділення може бути надано між частинами часового інтервалу. Крім цього, деякі види зв'язку можуть мати більш суворі вимоги по пропускній здатності (але меншу чутливість до перешкод), за допомогою чого можуть бути задані великі частини часового інтервалу. Частини часового інтервалу також можуть бути задані на основі перешкод в системі. Наприклад, якщо значення перешкод є високими в системі, більше частин часового інтервалу може бути задано і/або більше розділення може бути надано між частинами часового інтервалу. Операції етапу 902, отже, можуть бути основані на пов'язаному з перешкодами зворотному зв'язку від однієї або більше точок доступу і/або терміналів доступу в системі (наприклад, як пояснено вище). Наприклад, звіти про вимірювання термінала доступу і/або повідомлення з вузлів доступу можуть використовуватися для того, щоб визначати ступінь, до якого вузли в системі можуть створювати перешкоди один одному. Як представлено за допомогою етапу 904, в деяких випадках мережевий вузол 114 може вказувати конкретні частини часового інтервалу, які повинні використовуватися за допомогою конкретних вузлів. У деяких випадках, частини часового інтервалу можуть призначатися випадковим способом. Як правило, проте, частини часового інтервалу можуть вибиратися в спробі зменшувати перешкоди між вузлами в системі. У деяких аспектах, визначення того, яку частину часового інтервалу даний вузол повинен використовувати, може бути аналогічним 15 UA 99148 C2 5 10 15 20 25 30 35 40 45 50 55 60 операції етапу 902, описаній вище. Наприклад, мережевий вузол 114 може визначати величину перешкод, які асоційовані з частинами часового інтервалу. Для низхідної лінії зв'язку, точка доступу спочатку може бути виконана з можливістю використовувати першу частину часового інтервалу. Перешкоди, асоційовані з використанням цієї частини часового інтервалу, потім можуть бути визначені (наприклад, на основі повідомлень CQI, зібраних за період часу). Точка доступу потім може бути сконфігурована використовувати другу частину часового інтервалу. Перешкоди, асоційовані з використанням другої частини часового інтервалу, потім можуть бути визначені (наприклад, на основі повідомлень CQI, зібраних за період часу). Мережевий контролер потім може призначати частину часового інтервалу, асоційовану з найменшими перешкодами, для точки доступу. Для висхідної лінії зв'язку, термінал доступу може бути сконфігурований спочатку використовувати першу частину часового інтервалу. Перешкоди, асоційовані з використанням цієї частини часового інтервалу, наприклад, можуть бути визначені непрямо на основі значень потужності передачі (наприклад, як автоматично задається за допомогою команд керування потужністю від асоційованої точки доступу), що використовуються при передачі у висхідній лінії зв'язку протягом періоду часу. Термінал доступу потім може бути виконаний з можливістю використовувати другу частину часового інтервалу. Перешкоди, асоційовані з використанням другої частини часового інтервалу, потім можуть бути визначені (наприклад, як пояснено вище). Мережевий вузол 114 потім може призначати частину часового інтервалу, асоційовану з найменшими перешкодами (наприклад, як указано найменшою потужністю передачі по висхідній лінії зв'язку), для цього термінала доступу і його асоційованої точки доступу. Мережевий вузол 114 також може означати частини часового інтервалу для сусідніх вузлів таким способом, який зменшує перешкоди між вузлами. Як конкретний приклад, мережевий вузол 114 може визначати те, що передача по низхідній лінії зв'язку за допомогою точки 106 доступу може створювати перешкоди прийому в терміналі доступу, асоційованому з точкою 104 доступу. Це може бути визначене, наприклад, на основі пов'язаної з перешкодами в низхідній лінії зв'язку інформації, яку мережевий вузол 114 може отримувати, як пояснено в даному документі. Щоб зменшувати такі потенційні перешкоди, мережевий вузол 114 може призначати різні частини часового інтервалу точкам 104 і 106 доступу. Як представлено за допомогою етапу 906, мережевий вузол 114 може визначати часове зміщення однієї або більше точок доступу, щоб синхронізувати часовий розподіл часових інтервалів точок доступу. Така синхронізація може досягатися, наприклад, з використанням регулювання, такого як Tau-DPCH (де DPCH належить до виділеного фізичного каналу), або деякої іншої відповідної схеми синхронізації. Як представлено за допомогою етапу 908, мережевий вузол 114 потім відправляє параметри частини часового інтервалу, яку він задав для однієї або більше точок доступу. Наприклад, мережевий вузол 114 може відправляти конкретне для вузла позначення в кожну точку доступу, або мережевий вузол 114 може відправляти спільне позначення у всі точки доступу в наборі точок доступу. Мережевий вузол 114 також може відправляти один або більше індикаторів часового зміщення в точки доступу для використання в операціях синхронізації. Посилаючись тепер на Фіг. 10, ця блок-схема послідовності операцій способу описує операції, які можуть виконуватися за допомогою точки доступу для роботи в низхідній лінії зв'язку або термінала доступу для роботи у висхідній лінії зв'язку. Спочатку розглядається випадок низхідної лінії зв'язку. Як представлено за допомогою етапу 1002, точка 104 доступу (наприклад, компонент 348 керування часовими інтервалами контролера 322 перешкод) визначає частину часового інтервалу, яку вона повинна використати для зв'язку в низхідній лінії зв'язку. У випадку якщо мережевий вузол 114 вказує частину часового інтервалу, яка повинна використовуватися за допомогою точки 104 доступу, точка 104 доступу може просто використати ці частини часового інтервалу. У деяких випадках, точка 104 доступу може довільно вибирати те, яку частину часового інтервалу використати. Якщо частина часового інтервалу не позначена за допомогою мережевого вузла 114 або вибрана довільно, точка 104 доступу може визначати те, яку частину часового інтервалу використати, на основі відповідних критеріїв. У деяких аспектах, точка 104 доступу може вибирати частину часового інтервалу, асоційовану з найменшими перешкодами. Тут, точка 104 доступу може визначати те, яку частину часового інтервалу використати, аналогічним чином, як пояснено вище на етапі 904 (наприклад, за допомогою використання різних частин в різні періоди часу і моніторингу CQI або деякого іншого параметра протягом кожного періоду часу). У деяких випадках, точка 104 доступу може взаємодіяти з однією або більше іншими точками доступу, щоб визначати те, яку частину часового інтервалу використати. Наприклад, 16 UA 99148 C2 5 10 15 20 25 30 35 40 45 50 55 60 точка 104 доступу і точка 106 доступу можуть узгоджувати, щоб використати різні (наприклад, взаємовиключні) частини часового інтервалу. Як представлено за допомогою етапу 1004, точка 104 доступу може визначати часове зміщення, щоб використати для зв'язку в низхідній лінії зв'язку. Наприклад, точка 104 доступу може безперервно відстежувати лінію зв'язку протягом періоду часу, щоб визначати приблизно, коли сусідній вузол починає і завершує свої передачі. Таким чином, точка 104 доступу може визначати (наприклад, оцінювати) синхронізацію частин часового інтервалу сусіднього вузла. Точка доступу потім може синхронізувати частину часового розподілу часових інтервалів низхідної лінії зв'язку для цього часу. У деяких аспектах, це може містити в собі задавання параметра Tau-DPCH. Як представлено за допомогою етапу 1006, точка 104 доступу може відправляти повідомлення (наприклад, що включає в себе інформацію часового зміщення) в асоційований термінал доступу, щоб повідомляти терміналу доступу, які частини часового інтервалу повинні використовуватися для низхідної лінії зв'язку. Таким чином, точка 104 доступу може диспетчеризувати передачі по низхідній лінії зв'язку в оптимальних доступних частинах часового інтервалу (етап 1008). Звертаючись тепер до сценарію висхідної лінії зв'язку, як представлено за допомогою етапу 1002, термінал 104 доступу (наприклад, контролер 324 перешкод) визначає частини часового інтервалу, які він повинен використати для зв'язку у висхідній лінії зв'язку. У випадку якщо мережевий вузол 114 вказує частини часового інтервалу, які повинні використовуватися за допомогою термінала 110 доступу, термінал 110 доступу може просто використати ці частини часового інтервалу. У деяких випадках, термінал 110 доступу може довільно вибирати те, яку частину часового інтервалу використати. Якщо частини часового інтервалу не позначені за допомогою мережевого вузла 114 або вибрані довільно, термінал 110 доступу може визначати те, яку частину часового інтервалу використати, на основі відповідних критеріїв. У деяких аспектах, термінал 110 доступу може вибирати частину часового інтервалу, асоційовану з найменшими перешкодами (наприклад, з найменшою потужністю передачі). Тут, термінал 110 доступу може визначати те, яку частину часового інтервалу використати, аналогічним чином, як пояснено вище на етапі 904, або це може здійснюватися автоматично внаслідок операцій керування потужністю точки 104 доступу. У деяких випадках, точка 104 доступу може відстежувати перешкоди у висхідній лінії зв'язку в ході тесту частин часового інтервалу (наприклад, тесту, щоб визначати те, яка частина часового інтервалу має найменші перешкоди). У таких випадках, точка 104 доступу може інструктувати терміналу 110 доступу використати певні частини часового інтервалу в ході даної фази тесту перешкод. Альтернативно, термінал 110 доступу може повідомляти точці 104 доступу, які частини часового інтервалу використовуються для даної фази тесту. У деяких випадках, точка 104 доступу може взаємодіяти з однією або більше іншими точками доступу, щоб визначати те, яку частину часового інтервалу висхідної лінії зв'язку використати. Наприклад, точка 104 доступу і точка 106 доступу можуть узгоджувати, щоб використати різні (наприклад, взаємовиключні) частини часового інтервалу. У такому випадку, точка 104 доступу може перенаправляти цю інформацію в термінал 110 доступу. Як представлено за допомогою етапу 1004, термінал 110 доступу може визначати часове зміщення, щоб використати для зв'язку у висхідній або низхідній лінії зв'язку. Наприклад, термінал 110 доступу може безперервно відстежувати лінію зв'язку протягом періоду часу, щоб визначати приблизно, коли сусідній вузол починає і завершує свої передачі. Таким чином, термінал 110 доступу може визначати (наприклад, оцінювати) синхронізацію частин часового інтервалу сусіднього вузла. Альтернативно, термінал 110 доступу може приймати інформацію часового зміщення від точки 104 доступу (наприклад, параметр Tau-DPCH). У будь-якому випадку, термінал 110 доступу потім може синхронізувати частину часового розподілу часових інтервалів висхідної лінії зв'язку для цього часу. Як представлено за допомогою етапу 1006, термінал 110 доступу може відправляти повідомлення в точку 104 доступу, щоб повідомляти точці 104 доступу, які частини часового інтервалу повинні використовуватися для висхідної лінії зв'язку. Таким чином, термінал 110 доступу може диспетчеризувати передачі даних по висхідній лінії зв'язку в оптимальних доступних частинах часового інтервалу (етап 1008). Вищезгадані операції можуть виконуватися на повторній основі в спробі безперервно надавати оптимальні частини часового інтервалу для вузлів в системі. У деяких випадках, може бути прийняте рішення не передавати протягом певних часів пілотних бітів, щоб надавати більш точну оцінку SNR (наприклад, для EV-DO). У деяких випадках, рішення може бути прийняте, щоб не передавати під час певних службових каналів, щоб надавати оптимальну розв'язку 17 UA 99148 C2 5 10 15 20 25 30 35 40 45 50 55 60 (наприклад, для HSPA). Крім цього, підготовка може бути виконана в терміналах доступу, щоб враховувати більш низькі вимірювання сигналу, які вони можуть спостерігати від точок доступу із застосуванням вищеописаної схеми. Посилаючись тепер на Фіг. 11 і 12, детальніше описуються операції, які стосуються використання схеми часткового повторного використання із застосуванням спектральних масок у висхідній лінії зв'язку або низхідній лінії зв'язку. У деяких аспектах, ця схема може містити в собі конфігурування сусідніх вузлів (наприклад, точок доступу і/або терміналів доступу), щоб використовувати різні спектральні маски при передачі. Тут, замість використання усього доступного частотного спектра при постійній потужності, кожний вузол може використовувати спектральну маску, щоб створювати нерівномірну спектральну щільність потужності. Наприклад, перша точка доступу може передавати за допомогою спектральної маски, асоційованої з першим набором спектральних компонентів (наприклад, першим піднабором виділеного частотного спектра), тоді як друга точка доступу передає за допомогою іншої спектральної маски, асоційованої з другим набором спектральних компонентів (наприклад, другим піднабором виділеного частотного спектра). Як результат, можуть зменшуватися перешкоди, які можуть в іншому випадку виникати між вузлами. У деяких аспектах, визначення відносно того, повинен чи ні вузол використовувати дану спектральну маску, може містити в собі визначення того, скільки перешкод спостерігається, коли різні спектральні маски використовуються. Наприклад, вузол може вибирати використовувати спектральну маску, яка асоційована з більш низькими перешкодами. Тут, потрібно брати до уваги, що дана спектральна маска може бути задана так, щоб містити в собі спектральні компоненти, які не є суміжними в частоті або можуть бути задані як один суміжний діапазон частот. Крім того, спектральна маска може містити позитивну маску (наприклад, для задавання частотних компонентів, які повинні використовуватися) або негативну маску (наприклад, для задавання частотних компонентів, які не повинні використовуватися). Посилаючись спочатку на Фіг. 11, як представлено за допомогою етапу 1102, мережевий вузол 114 (наприклад, компонент 350 керування спектральною маскою контролера 320 перешкод) може приймати інформацію, яка служить ознакою перешкод, асоційованих з різними спектральними компонентами частотного спектра, виділеного для передачі по висхідній або низхідній лінії зв'язку. Операції етапу 1102, отже, можуть бути основані на пов'язаному з перешкодами зворотному зв'язку від однієї або більше точок доступу і/або терміналів доступу в системі (наприклад, як пояснено вище). Наприклад, звіти про вимірювання термінала доступу і/або повідомлення з вузлів доступу можуть використовуватися для того, щоб визначати ступінь, до якого вузли в системі можуть створювати перешкоди один одному, коли дана спектральна маска використовується. Як представлено за допомогою етапу 1104, в деяких випадках мережевий вузол 114 може вказувати конкретні спектральні маски, які повинні використовуватися за допомогою конкретних вузлів. У деяких випадках, спектральні маски можуть призначатися випадковим способом. Як правило, проте, спектральні маски можуть вибиратися в спробі більш ефективно зменшувати перешкоди між вузлами в системі. Наприклад, для низхідної лінії зв'язку, точка доступу спочатку може бути виконана з можливістю використовувати першу спектральну маску (наприклад, фільтр, заданий з певними спектральними характеристиками) при передачі. Ця спектральна маска бути обмежена, наприклад, фактично першою половиною виділеного спектра (наприклад, спектральна маска має практично повну спектральну щільність потужності для половини спектра і значно знижену спектральну щільність потужності для іншої половини спектра). Перешкоди, асоційовані з використанням цієї спектральної маски, потім можуть бути визначені (наприклад, на основі повідомлень CQI, зібраних за період часу). Точка доступу потім може бути виконана з можливістю використовувати другу спектральну маску (наприклад, яка обмежена фактично другою половиною виділеного спектра). Перешкоди, асоційовані з використанням другої спектральної маски, потім можуть бути визначені (наприклад, на основі повідомлень CQI, зібраних за період часу). Мережевий вузол 114 потім може призначати спектральну маску, асоційовану з найменшими перешкодами, для точки доступу. Для висхідної лінії зв'язку, термінал доступу спочатку може бути виконаний з можливістю використовувати першу спектральну маску при передачі. Перешкоди, асоційовані з використанням цієї спектральної маски, потім можуть бути визначені (наприклад, на основі перешкод у висхідній лінії зв'язку, що вимірюються за допомогою асоційованого термінала доступу). Термінал доступу потім може бути сконфігурований використовувати другу спектральну маску, і, перешкоди, асоційовані з використанням другої спектральної маски, 18 UA 99148 C2 5 10 15 20 25 30 35 40 45 50 55 визначаються. Мережевий вузол 114 потім може призначати спектральну маску, асоційовану з найменшими перешкодами, для термінала доступу. Мережевий вузол 114 також може означати спектральні маски для сусідніх вузлів таким способом, який зменшує перешкоди між вузлами. Як конкретний приклад, мережевий вузол 114 може визначати те, що передача по низхідній лінії зв'язку за допомогою точки 106 доступу може створювати перешкоди прийому в терміналі доступу, асоційованому з точкою 104 доступу. Це може бути визначене, наприклад, на основі пов'язаної з перешкодами в низхідній лінії зв'язку інформації, яку мережевий вузол 114 може отримувати, як пояснено в даному документі. Щоб зменшувати такі потенційні перешкоди, мережевий вузол 114 може призначати різні спектральні маски точкам 104 і 106 доступу. Як представлено за допомогою етапу 1106, мережевий вузол 114 потім відправляє спектральні маски, які він ідентифікував для відповідної точки(ок) доступу. Тут, мережевий вузол 114 може відправляти конкретне для вузла повідомлення в кожну точку доступу, або мережевий вузол 114 може відправляти спільне повідомлення у всі точки доступу в наборі точок доступу. Посилаючись тепер на Фіг. 12, ця блок-схема послідовності операцій способу описує операції, які можуть виконуватися за допомогою точки доступу і асоційованого термінала доступу для висхідної лінії зв'язку і роботи в низхідній лінії зв'язку. Як представлено за допомогою етапу 1202, точка 104 доступу (наприклад, компонент 352 керування спектральною маскою контролера 322 перешкод) визначає спектральну маску, яка повинна використовуватися для висхідної лінії зв'язку або низхідної лінії зв'язку. У випадку якщо мережевий вузол 114 вказує спектральну маску, яка повинна використовуватися, точка 104 доступу може просто використовувати позначену спектральну маску. У деяких випадках, точка 104 доступу може довільно вибирати те, яку спектральну маску використовувати. Якщо спектральна маска не позначена за допомогою мережевого вузла 114 або вибрана довільно, точка 104 доступу може визначати те, яку спектральну маску використати, на основі відповідних критеріїв. У деяких аспектах, точка 104 доступу може вибирати спектральну маску, асоційовану з найменшими перешкодами. Наприклад, точка 104 доступу може визначати те, яку спектральну маску використати, аналогічним чином, як пояснено вище на етапах 1102 і 1104 (наприклад, за допомогою різних спектральних масок в різні періоди часу і моніторингу CQI або деякого іншого пов'язаного з перешкодами параметра протягом кожного періоду часу). У деяких випадках, точка 104 доступу може взаємодіяти з однією або більше іншими точками доступу, щоб визначати те, яку спектральну маску використати. Наприклад, точка 104 доступу і точка 106 доступу можуть узгоджувати, щоб використовувати різні (наприклад, взаємовиключні) спектральні маски. Як представлено за допомогою етапу 1204, точка 104 доступу відправляє повідомлення в термінал 110 доступу, щоб повідомляти терміналу 110 доступу, яка спектральна маска повинна використовуватися для висхідної лінії зв'язку (або, необов'язково, низхідної лінії зв'язку). Таким чином, точка 104 доступу може передавати в низхідній лінії зв'язку з використанням оптимального доступного спектра, і/або термінал 110 доступу може передавати у висхідній лінії зв'язку з використанням оптимального доступного спектра (етап 1206). Тут, коректор в приймальному вузлі (наприклад, терміналі доступу для низхідної лінії зв'язку) може зменшувати ефект спектральної маски (особливо, якщо немає навантаження від сусіднього стільника). Крім цього, в деяких випадках, коректор може бути адаптивним і брати до уваги конкретну спектральну маску, що використовується в передавальному вузлі (наприклад, в точці доступу для низхідної лінії зв'язку). Вищезгадані операції можуть виконуватися на повторній основі в спробі безперервно надавати оптимальні спектральні маски для вузлів в системі. Посилаючись тепер на Фіг. 13 і 14, описуються операції, що стосуються використання схеми часткового повторного використання із застосуванням кодів розширення (наприклад, кодів Уолша або кодів OVSF). У деяких аспектах, ця схема може містити в собі конфігурування сусідніх вузлів (наприклад, точок доступу), щоб використовувати різні коди розширення при передачі. Тут, замість використання всіх кодів у виділеному наборі кодів розширення, кожний вузол може використовувати піднабір кодів розширення. Наприклад, перша точка доступу може передавати за допомогою першого набору кодів розширення, тоді як друга точка доступу передає за допомогою другого набору кодів розширення. Як результат, можуть зменшуватися перешкоди, які можуть в іншому випадку виникати між вузлами. У деяких аспектах, визначення відносно того, повинен чи ні вузол використовувати даний код розширення, може містити в собі визначення того, скільки перешкод спостерігається, коли 19 UA 99148 C2 5 10 15 20 25 30 35 40 45 50 55 60 різні коди розширення використовуються. Наприклад, вузол може вибирати використовувати код розширення, який асоційований з більш низькими перешкодами. Посилаючись спочатку на Фіг. 13, як представлено за допомогою етапу 1302, мережевий вузол 114 (наприклад, компонент 354 керування кодами розширення контролера 320 перешкод) може приймати інформацію, яка служить ознакою перешкод, асоційованих з різними піднаборами кодів розширення з набору кодів розширення, виділених для передачі по низхідній лінії зв'язку. Операції етапу 1302, отже, можуть бути основані на пов'язаному з перешкодами зворотному зв'язку від однієї або більше точок доступу і/або терміналів доступу в системі (наприклад, як пояснено вище). Наприклад, звіти про вимірювання термінала доступу і/або повідомлення з вузлів доступу можуть використовуватися для того, щоб визначати ступінь, до якого вузли в системі можуть створювати перешкоди один одному, коли даний код розширення використовується. Як представлено за допомогою етапу 1304, в деяких випадках мережевий вузол 114 може вказувати конкретні коди розширення, які повинні використовуватися за допомогою конкретних вузлів. У деяких випадках, коди розширення можуть призначатися випадковим способом. Як правило, проте, коди розширення можуть вибиратися в спробі більш ефективно зменшувати перешкоди між вузлами в системі. Наприклад, точка доступу спочатку може бути виконана з можливістю використати перший набір кодів розширення при передачі в низхідній лінії зв'язку. Перешкоди, асоційовані з використанням цього набору кодів розширення, потім можуть бути визначені (наприклад, на основі повідомлень CQI, зібраних за період часу). Точка доступу потім може бути виконана з можливістю використати другий набір кодів розширення, і перешкоди, асоційовані з використанням другого набору кодів розширення, визначаються. Мережевий вузол 114 потім може призначати код розширення, асоційований з найменшими перешкодами, для точки доступу. Мережевий вузол 114 також може означати коди розширення для сусідніх вузлів таким способом, який зменшує перешкоди між вузлами. Як конкретний приклад, мережевий вузол 114 може визначати те, що передача по низхідній лінії зв'язку за допомогою точки 104 доступу може створювати перешкоди прийому в терміналі доступу, асоційованому з точкою 106 доступу. Це може бути визначене, наприклад, на основі пов'язаної з перешкодами в низхідній лінії зв'язку інформації, яку мережевий вузол 114 може отримувати, як пояснено в даному документі. Щоб зменшувати такі потенційні перешкоди, мережевий вузол 114 може призначати різні коди розширення точкам 104 і 106 доступу. Як представлено за допомогою етапу 1306, мережевий вузол 114 потім відправляє коди розширення, які він ідентифікував для відповідної точки(ок) доступу. Тут, мережевий вузол 114 може відправляти конкретне для вузла повідомлення в кожну точку доступу, або мережевий вузол 114 може відправляти спільне повідомлення у всі точки доступу в наборі точок доступу. Як представлено за допомогою етапу 1308, мережевий вузол 114 також може відправляти один або більше інших наборів кодів розширення в точку(и) доступу. Як детальніше пояснюється нижче, ці набори можуть ідентифікувати коди розширення, які не використовуються за допомогою даної точки, і/або коди розширення, які використовуються за допомогою деякої іншої точки доступу. Посилаючись тепер на Фіг. 14, як представлено за допомогою етапу 1402, точка 104 доступу (наприклад, компонент 356 керування кодами розширення контролера 322 перешкод) визначає набір кодів розширення, які повинні використовуватися для низхідної лінії зв'язку. У випадку якщо мережевий вузол 114 вказує набір, який повинен використовуватися, точка 104 доступу може просто використати позначений набір. У деяких випадках, точка 104 доступу може довільно вибирати те, який набір кодів розширення використати. Якщо набір кодів розширення не позначений за допомогою мережевого вузла 114 або вибраний довільно, точка 104 доступу може визначати те, який набір використати, на основі відповідних критеріїв. У деяких аспектах, точка 104 доступу може вибирати набір кодів розширення, асоційованих з найменшими перешкодами. Наприклад, точка 104 доступу може визначати те, який набір використати, аналогічним чином, як пояснено вище на етапах 1302 і 1304 (наприклад, за допомогою різних кодів розширення в різні періоди часу і моніторингу CQI або деякого іншого пов'язаного з перешкодами параметра протягом кожного періоду часу). У деяких випадках, точка 104 доступу може взаємодіяти з однією або більше іншими точками доступу, щоб визначати те, який набір кодів розширення використати. Наприклад, точка 104 доступу і точка 106 доступу можуть узгоджувати, щоб використати різний (наприклад, взаємовиключний) набір кодів розширення. 20 UA 99148 C2 5 10 15 20 25 30 35 40 45 50 55 60 Як представлено за допомогою етапу 1404, точка 104 доступу необов'язково може синхронізувати свій часовий розподіл, часовий розподіл однієї або більше інших точок доступу. Наприклад, за допомогою досягнення поєднання по символах шумоподібної послідовності з сусідніми стільниками (наприклад, асоційованими з іншими обмеженими точками доступу), ортогональні канали можуть встановлюватися між точками доступу за допомогою різних кодів розширення в кожній точці доступу. Така синхронізація може бути виконана, наприклад, з використанням методів, описаних вище (наприклад, точки доступу можуть містити в собі GPSфункціональність). Як представлено за допомогою етапу 1406, точка 104 доступу необов'язково може визначати коди розширення, які використовуються за допомогою однієї або більше інших точок доступу. Така інформація виявляється, наприклад, від мережевого вузла 114 або безпосередньо від інших вузлів доступу (наприклад, через транзитне з'єднання). Як представлено за допомогою етапу 1408, точка 104 доступу відправляє повідомлення в термінал 110 доступу, щоб повідомляти терміналу 110 доступу, який код розширення повинен використовуватися для низхідної лінії зв'язку. Крім цього, точка 104 доступу може відправляти інформацію в термінал 110 доступу, яка ідентифікує коди розширення, які не використовуються за допомогою точки 104 доступу, і/або яка ідентифікує коди розширення, які використовуються за допомогою деякої іншої точки доступу (наприклад, сусідньої точки доступу). Як представлено за допомогою етапу 1410, точка 104 доступу передає в низхідній лінії зв'язки з використанням вибраного набору кодів розширення. Крім цього, як представлено за допомогою етапу 1412, термінал 110 доступу використовує інформацію кодів розширення, що відправляється за допомогою точки 104 доступу, для того щоб декодувати інформацію, яку він приймає через низхідну лінію зв'язку. У деяких реалізаціях, термінал 110 доступу може бути виконаний з можливістю використовувати інформацію, яка стосується кодів розширення, що не використовуються за допомогою точки 104 доступу, щоб більш ефективно декодувати інформацію, яка приймається. Наприклад, процесор 366 сигналів (наприклад, що містить можливості придушення перешкод) може використовувати ці інші коди розширення в спробі придушувати, з інформації, що приймається, всі перешкоди, створені за допомогою сигналів, що приймаються від іншого вузла (наприклад, точки 106 доступу), які кодовані з використанням цих інших кодів розширення. Тут, з початковою інформацією, що приймається, оперують за допомогою інших кодів розширення, щоб надавати декодовані біти. Сигнал потім формується з декодованих бітів, і цей сигнал віднімається з початкової інформації, що приймається. З результуючим сигналом потім оперують за допомогою кодів розширення, що відправляються за допомогою точки 104 доступу, щоб надавати вихідний сигнал. Переважно, за допомогою таких методів керування перешкодами відносно високі рівні придушення перешкод можуть досягатися, навіть коли точка 104 доступу і термінал 110 доступу не синхронізовані за часом. Вищезгадані операції можуть виконуватися на повторній основі в спробі безперервно надавати оптимальні коди розширення для вузлів в системі. Посилаючись тепер на Фіг. 15 і 16, описуються операції, що стосуються використання пов'язаної з керуванням потужністю схеми зменшення перешкод. Зокрема, ці операції належать до керування потужністю передачі термінала доступу так, щоб зменшувати всі перешкоди, які термінал доступу може викликати у висхідній лінії зв'язку в неасоційованій точці доступу (наприклад, яка працює на тій же несучій частоті суміжної несучої частоти). Як представлено за допомогою етапу 1502, вузол (наприклад, мережевий вузол 114 або точка 104 доступу) приймає пов'язані з керуванням потужністю сигнали, які можуть використовуватися для того, щоб визначати те, як керувати потужністю передачі по висхідній лінії зв'язку термінала 110 доступу. У різних сценаріях сигнали можуть прийматися від мережевого вузла 114, точки 104 доступу, іншої точки доступу (наприклад, точки 106 доступу) або асоційованого термінала доступу (наприклад, точок 110 доступу). Така інформація може бути прийнята різними способами (наприклад, по транзитному з'єднанню, по радіоінтерфейсу і т. д.). У деяких аспектах, ці сигнали, що приймаються, можуть надавати індикатор перешкод в сусідній точці доступу (наприклад, точці 106 доступу). Наприклад, як пояснено в даному документі, термінали доступу, асоційовані з точкою 104 доступу, можуть формувати звіти про вимірювання і передавати ці повідомлення в мережевий вузол 114 через точку 104 доступу. Крім цього, точки доступу в системі можуть формувати індикатор навантаження (наприклад, біт зайнятості або відносний канал дозволу на передачу) і відправляти цю інформацію в асоційований термінал доступу через низхідну лінію зв'язку. Таким чином, точка 104 доступу може відстежувати низхідну лінію зв'язку, щоб отримувати цю інформацію, або точка 104 21 UA 99148 C2 5 10 15 20 25 30 35 40 45 50 55 60 доступу може отримувати цю інформацію від своїх асоційованих терміналів доступу, які можуть приймати цю інформацію по низхідній лінії зв'язку. У деяких випадках, інформація про перешкоди може бути прийнята від мережевого вузла 114 або точки 106 доступу через транзитне з'єднання. Наприклад, точка 106 доступу може повідомляти свою інформацію по навантаженню (наприклад, перешкодах) в мережевий вузол 114. Мережевий вузол 114 потім може розподіляти цю інформацію в інші точки доступу в системі. Крім цього, точки доступу в системі можуть обмінюватися даними безпосередньо одна з одною, щоб інформувати одна одну про свої відповідні умови навантаження. Як представлено за допомогою етапу 1504, індикатор потужності передачі для термінала 110 доступу задається на основі вищезгаданих параметрів. Цей індикатор може належати, наприклад, до максимального дозволеного значення потужності, миттєвого значення потужності або індикатора трафік-до-пілотних сигналів (T2P). У деяких аспектах, значення максимальної потужності передачі для термінала 110 доступу задається за допомогою оцінки перешкод, які термінал 110 доступу може наводити в точці 106 доступу. Ці перешкоди можуть бути оцінені, наприклад, на основі інформації про втрати в тракті передачі, що витягується із звітів про вимірювання, які приймаються від термінала 110 доступу. Наприклад, термінал 110 доступу може визначати втрати в тракті передачі до точки 106 доступу у втратах в тракті передачі до точки 104 доступу. На основі цієї інформації, точка 104 доступу може визначати наведену потужність (наприклад, величину перешкод) в точці 106 доступу на основі інтенсивності сигналу сигналів, які точка 104 доступу приймає від термінала 110 доступу. Точка 104 доступу тим самим може визначати максимальну дозволену потужність передачі для термінала 110 доступу на основі вищезгаданих вимірювань (наприклад, максимальна потужність передачі може бути зменшена на певну величину). У деяких аспектах, миттєве значення потужності може бути сформоване, щоб керувати поточною потужністю передачі термінала доступу. Наприклад, у випадку якщо величина наведених перешкод перевищує або дорівнює пороговому значенню, термінал 110 доступу може бути інструктований, щоб зменшувати свою потужність передачі (наприклад, на конкретну величину або до вказаного значення). У деяких випадках, операція керування потужністю може бути основана на одному або більше параметрах. Наприклад, якщо точка 104 доступу приймає біт зайнятості від точки 106 доступу, точка 104 доступу може використовувати інформацію із звітів про вимірювання, щоб визначати те, викликаються перешкоди в точці 106 доступу за допомогою термінала 110 доступу. Посилаючись тепер на Фіг. 16, в деяких реалізаціях індикатор потужності передачі, сформований на етапі 1504, може належати до максимального T2P у висхідній лінії зв'язку. Крім того, в деяких випадках це значення може бути задане як функція від SINR в низхідній лінії зв'язку. Форма сигналу 1602 за Фіг. 16 ілюструє один приклад функції, яка зв'язує SINR в низхідній лінії зв'язку з T2P у висхідній лінії зв'язку. У цьому випадку, застосування T2P у висхідній лінії зв'язку може знижуватися по мірі того, як SINR в низхідній лінії зв'язку знижується. Таким чином, перешкоди у висхідній лінії зв'язку від терміналів доступу в незбалансованій лінії зв'язку можуть бути обмежені. Як показано в прикладі за Фіг. 16, мінімальне значення 1604 T2P може бути задане для термінала доступу так, що певна величина мінімального вагового коефіцієнта гарантується. Крім цього, максимальне значення 1606 T2P може бути задане. У деяких аспектах, T2P у висхідній лінії зв'язку, виділений кожному терміналу доступу, може бути обмежений мінімумом із запасу потужності термінала доступу або функції на основі SINR в низхідній лінії зв'язку (наприклад, як показано на Фіг. 16). У деяких реалізаціях (наприклад, 3GPP), вищезгадана функціональність може надаватися за допомогою планувальника висхідної лінії зв'язку точки доступу, яка має доступ до зворотного зв'язку по CQI від термінала доступу. Знов посилаючись на Фіг. 15, як представлено за допомогою етапу 1506, в деяких реалізаціях пороговому значенню відношення загальної потужності до теплового шуму (RoT) для точки доступу може бути дозволено збільшуватися вище традиційного значення для цілей керування навантаженням. Наприклад, в деяких випадках обмеження може не накладатися на порогове значення RoT. У деяких випадках, пороговому значенню RoT може бути дозволено підвищуватися до значення, обмеженого тільки за допомогою бюджету висхідної лінії зв'язку або рівня насиченості в точці доступу. Наприклад, верхнє порогове RoT може збільшуватися в точці 104 доступу до попередньо визначеного значення, щоб надавати можливість кожному асоційованому терміналу доступу працювати при найбільшому рівні T2P, дозволеному за допомогою його запасу потужності. За допомогою надання можливості такого збільшення порогового значення RoT точка доступу може керувати своєю інтенсивністю повного сигналу, що приймається. Це може 22 UA 99148 C2 5 10 15 20 25 30 35 40 45 50 55 60 виявлятися переважним у випадках, якщо точка доступу піддається високому рівню перешкод (наприклад, від сусіднього термінала доступу). За відсутності обмеження порогового значення RoT, проте, термінали доступу в сусідніх стільниках можуть бути залучені до конкуренції по потужності, щоб долати перешкоди один від одного. Наприклад, ці термінали доступу можуть насичуватися при максимальній потужності передачі по висхідній лінії зв'язку (наприклад, 23 dBm), і, як результат, можуть викликати значні перешкоди в макро-точках доступу. Щоб запобігати такому режиму конкуренції, потужність передачі термінала доступу може зменшуватися внаслідок підвищення порогового значення RoT. У деяких випадках, такого режиму конкуренції можна не допускати за допомогою схеми керування максимальним T2P у висхідній лінії зв'язку (наприклад, як описано вище в зв'язку з Фіг. 16). Як представлено за допомогою етапу 1508, індикатор відносно значення потужності передачі (наприклад, максимальна потужність, миттєва потужність або T2P), що обчислюється за допомогою одного або більше з методів, описаних вище, може відправлятися в термінал 110 доступу, щоб керувати потужністю передачі термінала 110 доступу. Це повідомлення може відправлятися прямо або непрямо. Як приклад першого випадку, явна передача службових сигналів може використовуватися для того, щоб повідомляти терміналу 110 доступу нове значення максимальної потужності. Як приклад другого випадку, точка 104 доступу може регулювати T2P або може перенаправляти індикатор навантаження від точки 106 доступу (можливо, після деякої модифікації) в термінал 110 доступу. Термінал 110 доступу потім може використовувати цей параметр для того, щоб визначати значення максимальної потужності. Посилаючись тепер на Фіг. 17, в деяких реалізаціях коефіцієнт ослаблення сигналу може регулюватися так, щоб зменшувати перешкоди. Такий параметр може містити коефіцієнт шуму або ослаблення. Величина такого доповнення або ослаблення сигналу може динамічно регулюватися на основі інтенсивності сигналу, що вимірюється від інших вузлів (наприклад, як пояснено в даному документі), або певних службових повідомлень (наприклад, які вказують перешкоди), якими обмінюються між точками доступу. Таким чином, точка 104 доступу може компенсувати перешкоди, наведені за допомогою сусідніх терміналів доступу. Як представлено за допомогою етапу 1702, термінал 104 доступу може приймати пов'язані з керуванням потужністю сигнали (наприклад, як пояснено вище). Як представлено за допомогою етапів 1704 і 1706, точка 104 доступу може визначати те, перевищує або дорівнює пороговому рівню або ні інтенсивність сигналу, що приймається, від асоційованого термінала доступу або неасоційованого термінала доступу. Якщо ні, точка 104 доступу продовжує моніторинг пов'язаних з керуванням потужністю сигналів. Якщо так, точка 104 доступу регулює коефіцієнт ослаблення на етапах 1708. Наприклад, у відповідь на збільшення інтенсивності сигналу, що приймається, точка 104 доступу може збільшувати свій коефіцієнт шуму або ослаблення приймального пристрою. Як представлено за допомогою етапу 1710, точка 104 доступу може відправляти повідомлення керування потужністю передачі в асоційовані термінали доступу, щоб збільшувати їх потужність передачі по висхідній лінії зв'язку внаслідок підвищення коефіцієнта ослаблення (наприклад, щоб долати коефіцієнт шуму або ослаблення у висхідній лінії зв'язку, що накладається на точку 104 доступу). У деяких аспектах, точка 104 доступу може відрізняти сигнали, що приймаються, від неасоційованих терміналів доступу, від сигналів, що приймаються, від асоційованих терміналів доступу. Таким чином, термінал 104 доступу може виконувати належне регулювання потужності передачі своїх асоційованих терміналів доступу. Наприклад, різні регулювання можуть виконуватися у відповідь на сигнали з асоційованих в порівнянні з неасоційованими терміналами доступу (наприклад, в залежності від того, чи є тільки один асоційований термінал доступу). У іншому варіанті здійснення, придушення перешкод може виконуватися за допомогою точки доступу для терміналів доступу, які не обслуговуються за допомогою точки доступу, або для терміналів доступу, які не знаходяться в активному наборі точок доступу. З цією метою коди скремблювання (в WCDMA або HSPA) або користувацькі довгі коди (в 1xEV-DO) можуть бути спільно використані за допомогою всіх точок доступу (які приймають коди скремблювання від всіх терміналів доступу). Потім, точка доступу декодує інформацію відповідних терміналів доступу і видаляє перешкоди, асоційовані з відповідними терміналами доступу. У деяких аспектах, ідеї в даному документі можуть використовуватися в мережі, яка включає в себе макропокриття (наприклад, в стільниковій мережі великої площі, такій як 3G-мережа, яка типово називається макростільниковою мережею) і покриття невеликого масштабу (наприклад, мережеве оточення в квартирі або в будинку). По мірі того, як термінал доступу (AT) переміщається в цій мережі, термінал доступу може обслуговуватися в певних місцеположеннях за допомогою вузлів доступу (AN), які надають макропокриття, тоді як 23 UA 99148 C2 5 10 15 20 25 30 35 40 45 50 55 60 термінал доступу може обслуговуватися в інших місцеположеннях за допомогою вузлів доступу, які надають покриття невеликого масштабу. У деяких аспектах, вузли покриття невеликого масштабу можуть використовуватися для того, щоб надавати інкрементне підвищення пропускної здатності, покриття всередині будівлі і різні послуги (наприклад, для більш надійної роботи користувачів). У поясненні в даному документі, вузол, який надає покриття у відносно великій області, може згадуватися як макровузол. Вузол, який надає покриття у відносно невеликій області (наприклад, в квартирі), може згадуватися як фемтовузол. Вузол, який надає покриття для області, яка менша макро-області і більша фемтообласті, може згадуватися як піко-вузол (наприклад, при наданні покриття всередині офісної будівлі). Стільник, асоційований з макровузлом, фемтовузлом або піко-вузлом, може згадуватися як макростільник, фемтостільник або піко-стільник, відповідно. У деяких реалізаціях, кожен стільник може бути додатково асоційований з (наприклад, розділений на) одним або більше секторами. У різних варіантах застосування, інші терміни можуть використовуватися для того, щоб посилатися на макровузол, фемтовузол або піко-вузол. Наприклад, макровузол може конфігуруватися або згадуватися як вузол доступу, базова станція, точка доступу, е-вузол В, макростільник і т. д. Крім того, фемтовузол може конфігуруватися або згадуватися як домашній вузол В, домашній е-вузол В, базова станція точки доступу, фемтостільник і т. д. Фіг. 18 ілюструє систему бездротового зв’язку 1800, виконану з можливістю підтримувати число користувачів, в якій можуть реалізовуватися ідеї в даному документі. Система 1800 надає зв'язок для декількох стільників 1802, таких як, наприклад, макростільники 1802A-1802G, при цьому кожен стільник обслуговується за допомогою відповідного вузла 1804 доступу (наприклад, вузлів 1804A-1804G доступ). Як показано на Фіг. 18, термінали 1806 доступу (наприклад, термінали 1806A-1806L доступу) можуть бути розосереджені в різних місцеположеннях по всій системі у часі. Кожний термінал 1806 доступу може обмінюватися даними з одним або більше вузлами 1804 доступу по прямій лінії зв'язку (FL) і/або зворотній лінії зв'язку (RL) в даний момент, в залежності від того, наприклад, є чи ні термінал 1806 доступу активним, і знаходиться він чи ні в режимі м'якої передачі обслуговування. Система 1800 бездротового зв’язку може надавати послуги для великої географічної області. Наприклад, макростільники 1802A-1802G можуть покривати декілька блоків в оточенні. Фіг. 19 ілюструє зразкову систему 1900 зв'язку, де один або більше фемтовузлів розгорнені в рамках мережевого оточення. Зокрема, система 1900 включає в себе декілька фемтовузлів 1910 (наприклад, фемтовузли 1910A і 1910B), встановлених в мережевому оточенні відносно невеликого масштабу (наприклад, в одній або більше квартир 1930 користувача). Кожний фемтовузол 1910 може бути пов'язаний з глобальною обчислювальною мережею 1940 (наприклад, Інтернетом) і базовою мережею 1950 мобільного оператора через DSLмаршрутизатор, кабельний модем, лінію бездротового зв’язку або інший засіб підключення (не показано). Як пояснено нижче, кожний фемтовузол 1910 може бути виконаний з можливістю обслуговувати асоційовані термінали 1920 доступу (наприклад, термінал 1920A доступу) і, необов'язково, сторонні термінали 1920 доступу (наприклад, термінал 1920B доступу). Іншими словами, доступ до фемтовузлів 1910 може бути обмежений, за допомогою чого даний термінал 1920 доступу може обслуговуватися за допомогою набору вказаних (наприклад, за допомогою домашніх) фемтовузлів 1910, але не може обслуговуватися за допомогою не вказаних фемтовузлів 1910 (наприклад, за допомогою фемтовузла 1910 сусіда). Фіг. 20 ілюструє приклад карти 2000 покриття, де декілька областей відстеження 2002 (або областей маршрутизації, або областей розташування) задаються, кожна з яких включає в себе декілька зон 2004 макропокриття. Тут, зони покриття, асоційовані з областями 2002A, 2002B і 2002C відстеження, обкреслюються за допомогою широких ліній, а зони 2004 макропокриття представляються за допомогою шестикутників. Області 2002 відстеження також включають в себе зони 2006 фемтопокриття. У цьому прикладі, кожна із зон 2006 фемтопокриття (наприклад, зона 2006C фемтопокриття) ілюструється в рамках зони 2004 макропокриття (наприклад, зони 2004B макропокриття). Потрібно брати до уваги, проте, то, що зона 2006 фемтопокриття може не знаходитися повністю в рамках зони 2004 макропокриття. На практиці, велике число зон 2006 фемтопокриття може бути задане за допомогою даної області 2002 відстеження або зони 2004 макропокриття. Крім того, одна або більше зон піко-покриття (не показані) можуть бути задані в рамках даної області 2002 відстеження або зони 2004 макропокриття. Посилаючись знов на Фіг. 19, власник фемтовузла 1910 може підписуватися на мобільну послугу, таку як, наприклад, послуга мобільна 3G-послуга, що пропонується через базову мережу 1950 мобільного оператора. Крім цього, термінал 1920 доступу може допускати роботу як в макро-оточеннях, так і в мережевих оточеннях невеликого масштабу (наприклад, 24 UA 99148 C2 5 10 15 20 25 30 35 40 45 50 55 квартирних). Іншими словами, в залежності від поточного місцеположення термінала 1920 доступу, термінал 1920 доступу може обслуговуватися за допомогою вузла доступу 1960 мережі мобільного зв'язку макростільника 1950 або за допомогою будь-якого з набору фемтовузлів 1910 (наприклад, фемтовузлів 1910A і 1910B, які постійно розміщуються всередині відповідної квартири 1930 користувача). Наприклад, коли абонент знаходиться поза будинком, він обслуговується за допомогою стандартного макровузла доступу (наприклад, вузла 1960), а коли абонент знаходиться вдома, він обслуговується за допомогою фемтовузла (наприклад, вузла 1910A). Тут, потрібно брати до уваги, що фемтовузол 1920 може бути зворотно сумісним з існуючими терміналами 1920 доступу. Фемтовузол 1910 може розгортатися на одній частоті або, в альтернативі, на декількох частотах. У залежності від конкретної конфігурації, одна частота або одна або більше з декількох частот можуть перекриватися з однією або більше частотами, що використовуються за допомогою макровузла (наприклад, вузла 1960). У деяких аспектах, термінал 1920 доступу може бути виконаний з можливістю підключатися до переважного фемтовузла (наприклад, домашнього фемтовузла термінала 1920 доступу) кожний раз, коли така можливість підключення можлива. Наприклад, кожний раз, коли термінал 1920 доступу знаходиться в квартирі 1930 користувача, може бути бажаним, щоб термінал 1920 доступу обмінювався даними тільки з домашнім фемтовузлом 1910. У деяких аспектах, якщо термінал 1920 доступу працює в макростільниковій мережі 1950, але не розміщується постійно в своїй найбільш переважній мережі (наприклад, заданій в списку переважного роумінгу), термінал 1920 доступу може продовжувати виконувати пошук найбільш переважної мережі (наприклад, переважного фемтовузла 1910) за допомогою повторного вибору кращої системи (BSR), який може містити в собі періодичне сканування доступних систем, щоб визначати те, є чи ні оптимальні системи доступними в даний момент, і подальші дії для того, щоб асоціюватися з такими переважними системами. При записі виявлення, термінал 1920 доступу може обмежувати пошук конкретною смугою частот і каналом. Наприклад, пошук найбільш переважної системи може періодично повторюватися. При виявленні переважного фемтовузла 1910, термінал 1920 доступу вибирає фемтовузол 1910 для очікування виклику в рамках своєї зони покриття. Фемтовузол може бути обмежений в деяких аспектах. Наприклад, даний фемтовузол може надавати тільки певні послуги певним терміналам доступу. У розгортуваннях з так званим обмеженим (або закритим) асоціюванням, даний термінал доступу може обслуговуватися тільки за допомогою мережі мобільного зв'язку макростільникаі заданого набору фемтовузлів (наприклад, фемтовузлів 1910, які постійно розміщуються у відповідній квартирі 1930 користувача). У деяких реалізаціях, вузол може бути обмежений так, щоб не надавати щонайменше для одного вузла щонайменше одне з наступного: передача службових сигналів, доступ до даних, реєстрація, пошукові виклики або послуга. У деяких аспектах, обмежений фемтовузол (який також може згадуватися як домашній вузол В закритої абонентської групи) є фемтовузлом, який надає послуги обмеженому ініціалізованому набору терміналів доступу. Цей набір може тимчасово або постійно розширятися по мірі необхідності. У деяких аспектах, закрита абонентська група (CSG) може бути задана як набір вузлів доступу (наприклад, фемтовузлів), які спільно використовують загальний список контролю доступу терміналів доступу. Канал, на якому працюють всі фемтовузли (або всі обмежені фемтовузли) в області, може згадуватися як фемто-канал. Різні взаємозв'язки тим самим можуть існувати між даним фемтовузлом і даним терміналом доступу. Наприклад, з точки зору термінала доступу, відкритий фемтовузол може згадуватися як фемтовузол без обмеженого асоціювання. Обмежений фемтовузол може згадуватися як фемтовузол, який обмежений деяким способом (наприклад, обмежений для асоціювання і/або реєстрації). Домашній фемтовузол може згадуватися як фемтовузол, для якого термінал доступу авторизований на здійснення доступу і роботу. Запрошений фемтовузол може згадуватися як фемтовузол, для якого термінал доступу тимчасово авторизований на здійснення доступу і роботу. Сторонній фемтовузол може згадуватися як фемтовузол, для якого термінал доступу не авторизований на здійснення доступу і роботу, за винятком, можливо, надзвичайних ситуацій (наприклад, екстрених викликів). З точки зору обмеженого фемтовузла, домашній термінал доступу може згадуватися як термінал доступу, який авторизований на здійснення доступу до обмеженого фемтовузла. Запрошений термінал доступу може згадуватися як термінал доступу з часовим доступом до обмеженого фемтовузла. Сторонній термінал доступу може згадуватися як термінал доступу, який не має дозволу здійснювати доступ до обмеженого фемтовузла, за винятком, можливо, 25 UA 99148 C2 5 10 15 20 25 30 35 40 45 50 55 надзвичайних ситуацій, таких як екстрені виклики (наприклад, термінал доступу, який не має облікових даних або дозволу реєструватися в обмеженому фемтовузлі). Для зручності, розкриття суті в даному документі описує різну функціональність в контексті фемтовузла. Потрібно брати до уваги, проте, те, що піко-вузол може надавати ідентичну або аналогічну функціональність для більшої зони покриття. Наприклад, піко-вузол може бути обмежений, домашній піко-вузол може бути заданий для даного термінала доступу і т. д. Система бездротового зв’язку з множинним доступом може одночасно підтримувати зв'язок для декількох бездротових терміналів доступу. Як згадано вище, кожний термінал може обмінюватися даними з однією або більше базовими станціями за допомогою передачі по прямій і зворотній лінії зв'язку. Пряма лінія зв'язку (або низхідна лінія зв'язку) належить до лінії зв'язку від базових станцій до терміналів, а зворотна лінія зв'язку (або висхідна лінія зв'язку) належить до лінії зв'язку від терміналів до базових станцій. Ця лінія зв'язку може встановлюватися через систему з одним входом і одним виходом, систему з багатьма входами і багатьма виходами (MIMO) або деякий інший тип системи. MIMO-система використовує декілька (NT) передавальних антен і декілька (NR) приймальних антен для передачі даних. MIMO-канал, сформований за допомогою NT передавальних і NR приймальних антен, може бути розкладений на NS незалежних каналів, які також згадуються як просторові канали, де NS
