Система барабанних ножиць

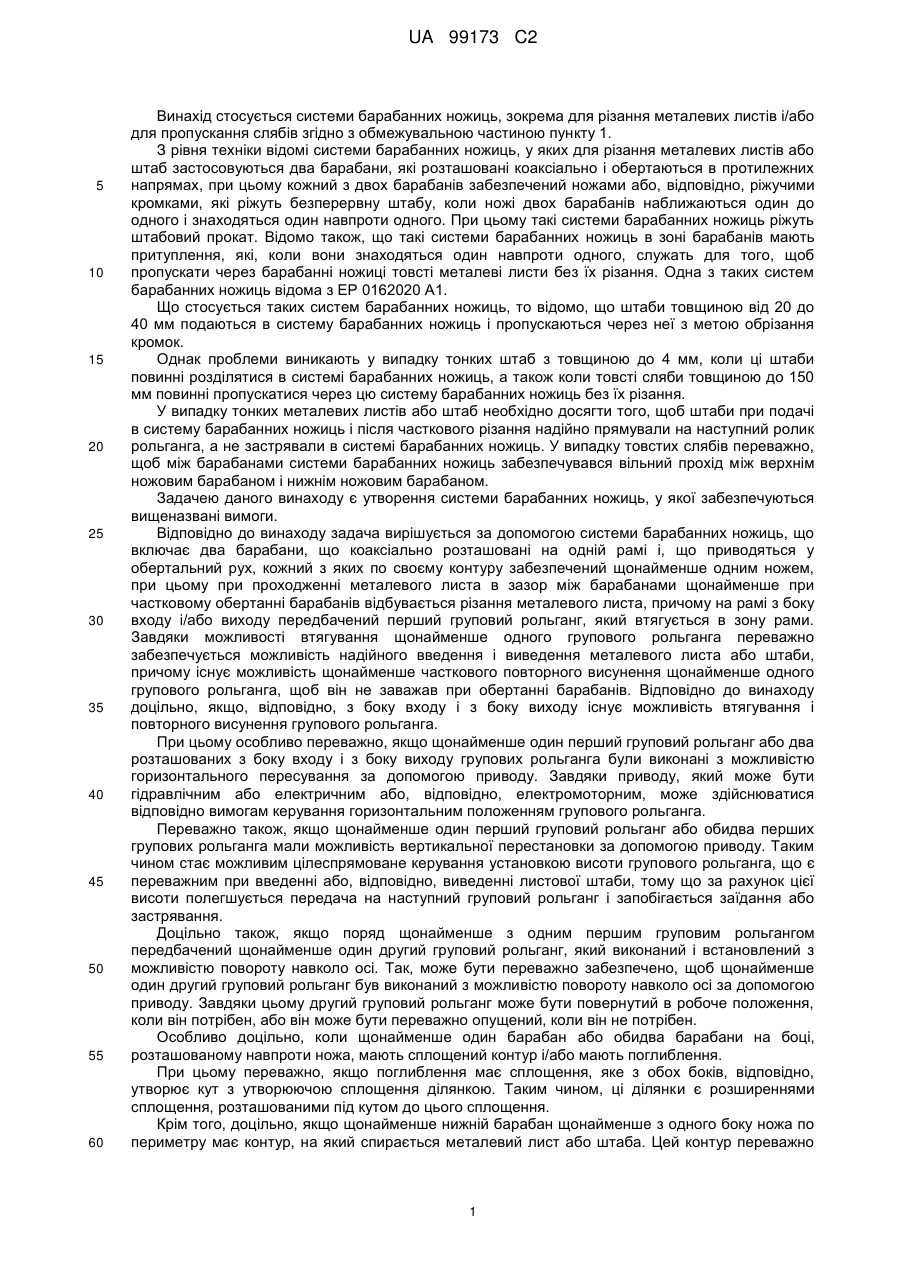

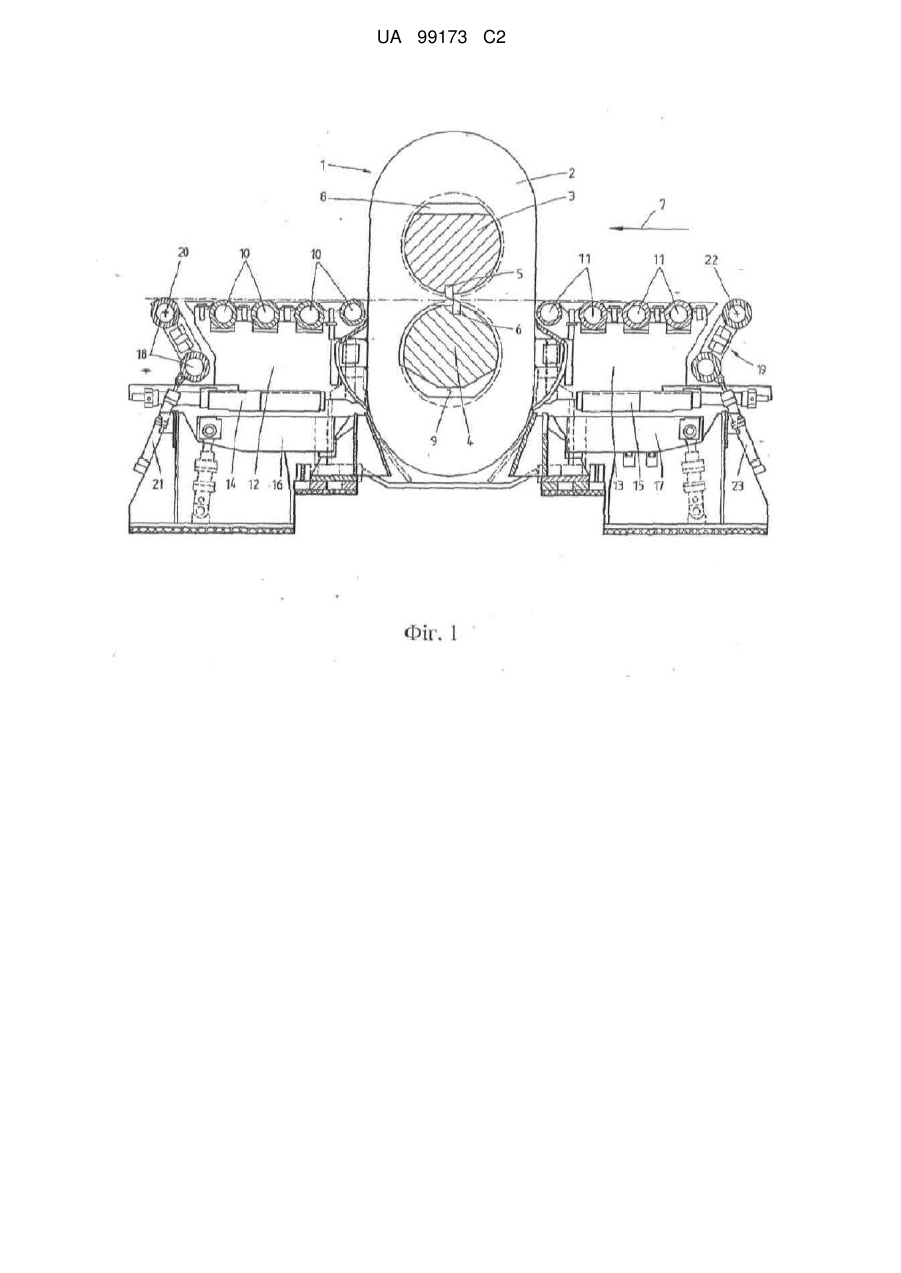

Реферат: Винахід стосується системи (1) барабанних ножиць, яка включає два барабани (3, 4), які розташовані на одній рамі (2) паралельно один до одного і на відстані один від одного, і приводяться у обертальний рух, кожний з яких по своєму контуру оснащений ножем (5, 6), причому при проходженні металевого листа в зазорі між барабанами (3, 4) щонайменше при частковому обертанні барабанів відбувається різання металевого листа. На рамі з боку входу і/або виходу передбачений щонайменше один перший груповий рольганг (10, 11), який виконаний з можливістю втягування в зону рами (2), причому щонайменше один перший груповий рольганг (10, 11) виконаний з можливістю горизонтального переміщення за допомогою приводу (12, 14, 13, 15), і щонайменше один перший груповий рольганг (10, 11) виконаний з можливістю вертикальної перестановки за допомогою приводу, причому передбачений щонайменше один другий груповий рольганг (18, 19), який виконаний з можливістю повороту навколо осі. UA 99173 C2 (12) UA 99173 C2 UA 99173 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується системи барабанних ножиць, зокрема для різання металевих листів і/або для пропускання слябів згідно з обмежувальною частиною пункту 1. З рівня техніки відомі системи барабанних ножиць, у яких для різання металевих листів або штаб застосовуються два барабани, які розташовані коаксіально і обертаються в протилежних напрямах, при цьому кожний з двох барабанів забезпечений ножами або, відповідно, ріжучими кромками, які ріжуть безперервну штабу, коли ножі двох барабанів наближаються один до одного і знаходяться один навпроти одного. При цьому такі системи барабанних ножиць ріжуть штабовий прокат. Відомо також, що такі системи барабанних ножиць в зоні барабанів мають притуплення, які, коли вони знаходяться один навпроти одного, служать для того, щоб пропускати через барабанні ножиці товсті металеві листи без їх різання. Одна з таких систем барабанних ножиць відома з EP 0162020 A1. Що стосується таких систем барабанних ножиць, то відомо, що штаби товщиною від 20 до 40 мм подаються в систему барабанних ножиць і пропускаються через неї з метою обрізання кромок. Однак проблеми виникають у випадку тонких штаб з товщиною до 4 мм, коли ці штаби повинні розділятися в системі барабанних ножиць, а також коли товсті сляби товщиною до 150 мм повинні пропускатися через цю систему барабанних ножиць без їх різання. У випадку тонких металевих листів або штаб необхідно досягти того, щоб штаби при подачі в систему барабанних ножиць і після часткового різання надійно прямували на наступний ролик рольганга, а не застрявали в системі барабанних ножиць. У випадку товстих слябів переважно, щоб між барабанами системи барабанних ножиць забезпечувався вільний прохід між верхнім ножовим барабаном і нижнім ножовим барабаном. Задачею даного винаходу є утворення системи барабанних ножиць, у якої забезпечуються вищеназвані вимоги. Відповідно до винаходу задача вирішується за допомогою системи барабанних ножиць, що включає два барабани, що коаксіально розташовані на одній рамі і, що приводяться у обертальний рух, кожний з яких по своєму контуру забезпечений щонайменше одним ножем, при цьому при проходженні металевого листа в зазор між барабанами щонайменше при частковому обертанні барабанів відбувається різання металевого листа, причому на рамі з боку входу і/або виходу передбачений перший груповий рольганг, який втягується в зону рами. Завдяки можливості втягування щонайменше одного групового рольганга переважно забезпечується можливість надійного введення і виведення металевого листа або штаби, причому існує можливість щонайменше часткового повторного висунення щонайменше одного групового рольганга, щоб він не заважав при обертанні барабанів. Відповідно до винаходу доцільно, якщо, відповідно, з боку входу і з боку виходу існує можливість втягування і повторного висунення групового рольганга. При цьому особливо переважно, якщо щонайменше один перший груповий рольганг або два розташованих з боку входу і з боку виходу групових рольганга були виконані з можливістю горизонтального пересування за допомогою приводу. Завдяки приводу, який може бути гідравлічним або електричним або, відповідно, електромоторним, може здійснюватися відповідно вимогам керування горизонтальним положенням групового рольганга. Переважно також, якщо щонайменше один перший груповий рольганг або обидва перших групових рольганга мали можливість вертикальної перестановки за допомогою приводу. Таким чином стає можливим цілеспрямоване керування установкою висоти групового рольганга, що є переважним при введенні або, відповідно, виведенні листової штаби, тому що за рахунок цієї висоти полегшується передача на наступний груповий рольганг і запобігається заїдання або застрявання. Доцільно також, якщо поряд щонайменше з одним першим груповим рольгангом передбачений щонайменше один другий груповий рольганг, який виконаний і встановлений з можливістю повороту навколо осі. Так, може бути переважно забезпечено, щоб щонайменше один другий груповий рольганг був виконаний з можливістю повороту навколо осі за допомогою приводу. Завдяки цьому другий груповий рольганг може бути повернутий в робоче положення, коли він потрібен, або він може бути переважно опущений, коли він не потрібен. Особливо доцільно, коли щонайменше один барабан або обидва барабани на боці, розташованому навпроти ножа, мають сплощений контур і/або мають поглиблення. При цьому переважно, якщо поглиблення має сплощення, яке з обох боків, відповідно, утворює кут з утворюючою сплощення ділянкою. Таким чином, ці ділянки є розширеннями сплощення, розташованими під кутом до цього сплощення. Крім того, доцільно, якщо щонайменше нижній барабан щонайменше з одного боку ножа по периметру має контур, на який спирається металевий лист або штаба. Цей контур переважно 1 UA 99173 C2 5 10 15 20 25 30 35 40 45 50 55 60 виконаний так, що він відповідає заданій траєкторії металевого листа до наступного ролика або до наступного групового рольганга або сприяє тому, щоб цей металевий лист зайняв цю траєкторію. Переважні вдосконалені варіанти здійснення описані в залежних пунктах. Нижче винахід пояснюється більш детально на одному з прикладів здійснення за допомогою креслень. Показано: фіг. 1 - схематичне зображення системи барабанних ножиць, фіг. 2 - схематичне зображення системи барабанних ножиць, фіг. 3 - схематичне зображення системи барабанних ножиць, фіг. 4 - схематичне зображення системи барабанних ножиць, і фіг. 5 - схематичне зображення системи барабанних ножиць. На фіг. 1-5 показаний один з прикладів здійснення системи 1 барабанних ножиць, що пропонується винаходом в різних робочих станах. На фіг. 1 схематично показана система 1 барабанних ножиць, у якої на рамі 2 два барабани 3, 4, що коаксіально розташовані, які можуть приводитися у обертальний рух. Привід обертання барабанів 3, 4 відомий і далі згадується тут без детальних пояснень. Кожний з барабанів 3, 4 забезпечений ножем 5, 6, за допомогою якого, наприклад можливе різання нескінченного металевого листа. Металевий лист рухається при цьому згідно з стрілкою 7 через систему 1 барабанних ножиць. Барабани 3, 4 в поперечному перерізі є некруглими, і мають сплощення 8 або, відповідно, поглиблення 9. Верхній ріжучий барабан 3 має на боці барабана 3, розташований навпроти ножа 5, сплощення 8, висота якого становить приблизно одну третину від радіуса барабана. Контур сплощення орієнтований перпендикулярно радіусу барабана і являє собою частину кола. Нижній барабан 4 має розташоване навпроти ножа 6 поглиблення 9, яке в центрі являє собою сплощення, а по боках має розташований під кутом контур. Перед рамою 2 барабанів і позаду неї передбачені групові рольганги 10, 11, які переважно забезпечені загальною рамою 12, 13 і можуть переміщуватися за допомогою цієї рами. При цьому рама може переміщуватися з груповим рольгангом 10, 11 переважне в напрямі, паралельному або антипаралельному напряму 7 подачі штаби. Для цього рама 12, 13 виконана у вигляді полозок з можливістю горизонтального переміщення, причому є передбачений для цього привід 14, 15, при необхідності забезпечений роздавальною коробкою, як привід горизонтального переміщення. Крім того, полозки або, відповідно, рама 12, 13 розташована на встановленій з можливістю обертання рамі 16, 17, завдяки чому є можливість регулювання висоти положення полозок і, тим самим, рольганга 10, 11 відносно висоти барабанів. Крім того, на фіг. 1 як перед рамою 2, так і при необхідності також позаду неї передбачений щонайменше один другий груповий рольганг 18, 19, який, відповідно, виконаний з можливістю відкидання. При цьому, в залежності від прикладу здійснення, перед рамою 2 або позаду неї може бути розташований тільки один другий груповий рольганг 18, 19. Груповий рольганг 18 може повертатися навколо осі 20 і повертатися за допомогою приводу 21. Переважно, якщо привід 21 являє собою електричний або, відповідно, електромоторний або гідравлічний привід. Груповий рольганг 19 на фіг. 1 може повертатися навколо осі 22 і повертатися за допомогою приводу 23. Переважно,якщо привід 23 являє собою електричний або, відповідно, електромоторний або гідравлічний привід. На фіг. 1 групові рольганги 10, 11 розташовані, відповідно, поза рамою 2 і поруч з нею, а групові рольганги 18, 19, відповідно, знаходяться у відкинутому вниз положенні. На фіг. 1 показана конфігурація системи 1 барабанних ножиць, що пропонується винаходом, відрегульована для обрізання кромки тонких слябів в напрямі подачі 7. Завдяки розташуванню групових рольгангів 10, 11 поза ножицями або, відповідно, рами 2 і опусканню групових рольгангів відрізані шматки відходу після різання можуть прямувати до жолоба для відходу. На фіг. 2 показана система 1 барабанних ножиць, запропонована винаходом, яка відрегульована для подачі штаби або металевого листа. Барабани 3, 4 відрегульовані таким чином, що ріжучі кромки 5, 6 розташовані приблизно в їх крайній верхній або, відповідно, нижній точці. Групові рольганги 10 і 11 шляхом горизонтального переміщення полозок 12, 13, відповідно, горизонтально переміщені в зону рами 2. Крім того, висота групового рольганга 10 декілька збільшена, і він встановлений трохи навскіс, при цьому груповий рольганг 11 встановлений горизонтально. Як можна бачити, групові рольганги 18 і 19 повернуті навколо своєї осі обертання 20, 22 вгору і як би продовжують робочий хід групових рольгангів 10, відповідно, 11. Завдяки виникаючому між барабанами 3, 4 зазору штаба або, відповідно, металевий лист може вводитися в систему 1 барабанних ножиць. Ця відстань між барабанами 3, 4 в цьому положенні регулювання служить також для пропускання слябів через систему барабанних ножиць. 2 UA 99173 C2 5 10 15 20 25 30 35 40 45 50 55 На фіг. 3 показана система 1 барабанних ножиць, запропонована винаходом, яка зображена в стані прискорення для різання тонкої штаби або листа. Барабани 3, 4 зображені таким чином, що ножі 5, 6 розташовані поблизу їх нижньої або, відповідно, верхньої точки, і ножі 5, 6 вже знаходяться відносно близько один до одного, так що можливе безпосереднє здійснення різання. Групові рольганги 10 і 11 шляхом горизонтального переміщення полозок 12, 13, відповідно, горизонтально переміщені в зону рами 2, при, цьому вони, проте, всунені не так далеко, як показано на фіг. 2. Таким чином, групові рольганги 10, 11, якщо порівняти вихідний стан, показаний на фіг. 2, з станом, показаним на фіг. 3, знов дещо висуваються з рами 2. Одночасно вони підведені по висоті, щоб завдяки цьому переважно пропустити ножі 5, 6 повз групові рольганги 5, 6. Проте, групові рольганги 18 і 19 знов повернені навколо своєї осі обертання вниз і при цьому опущені. На фіг. 4 і 5 показана система 1 барабанних ножиць, запропонована винаходом в стані різання, відповідно, в стані переспрямовувати штаби після різання. Для різання і для переспрямовувати груповий рольганг 10 на вході встановлюється на висоту робочого ходу рольганга, а груповий рольганг 11 на виході щонайменше дещо опускається. Контур 24 нижнього барабана 4 служить опорою для розрізаної штаби, на яку штаба спирається при транспортуванні з системи барабанних ножиць, так щоб штаба після ножиць могла попасти на наступний груповий рольганг 11. Специфікація позицій 1 Система барабанних ножиць 2 Рама 3 Барабан 4 Барабан 5 Ніж, ріжуча кромка 6 Ніж, ріжуча кромка 7 Стрілка, напрям руху 8 Сплощення 9 Поглиблення 10 Груповий рольганг 11 Груповий рольганг 12 Рама 13 Рама 14 Привід 15 Привід 16 Рама 17 Рама 18 Груповий рольганг 19 Груповий рольганг 20 Вісь 21 Привід 22 Вісь 23 Привід 24 Контур ФОРМУЛА ВИНАХОДУ 1. Система (1) барабанних ножиць, яка включає два барабани (3, 4), які розташовані на одній рамі (2) паралельно один до одного і на відстані один від одного, і приводяться у обертальний рух, кожний з яких по своєму контуру оснащений ножем (5, 6), причому при проходженні металевого листа в зазорі між барабанами (3, 4) щонайменше при частковому обертанні барабанів відбувається різання металевого листа, яка відрізняється тим, що на рамі з боку входу і/або виходу передбачений щонайменше один перший груповий рольганг (10, 11), який виконаний з можливістю втягування в зону рами (2), причому щонайменше один перший груповий рольганг (10, 11) виконаний з можливістю горизонтального переміщення за допомогою приводу (12, 14, 13, 15), і щонайменше один перший груповий рольганг (10, 11) виконаний з можливістю вертикальної перестановки за допомогою приводу, причому передбачений щонайменше один другий груповий рольганг (18, 19), який виконаний з можливістю повороту навколо осі. 3 UA 99173 C2 5 10 2. Система (1) барабанних ножиць за п. 1, яка відрізняється тим, що щонайменше один другий груповий рольганг (18, 19) виконаний з можливістю повороту навколо осі (20, 22) за допомогою приводу (21, 23). 3. Система (1) барабанних ножиць за п. 1 або 2, яка відрізняється тим, що щонайменше один барабан (3, 4) або барабани (3, 4) на боці, розташованому навпроти ножа (5, 6), мають сплощений контур (8) і/або мають поглиблення (9). 4. Система (1) барабанних ножиць за п. 3, яка відрізняється тим, що поглиблення (9) має плоску ділянку, з обох боків якої є ділянки, що проходять під кутом до цієї пласкої ділянки. 5. Система (1) барабанних ножиць за будь-яким з пп. 1-4, яка відрізняється тим, що щонайменше нижній барабан (4) щонайменше з одного боку ножа (6) по периметру має контур (24), на який спирається металевий лист або штаба. 4 UA 99173 C2 5 UA 99173 C2 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
