Вузол сполучення металевої колони з фундаментом

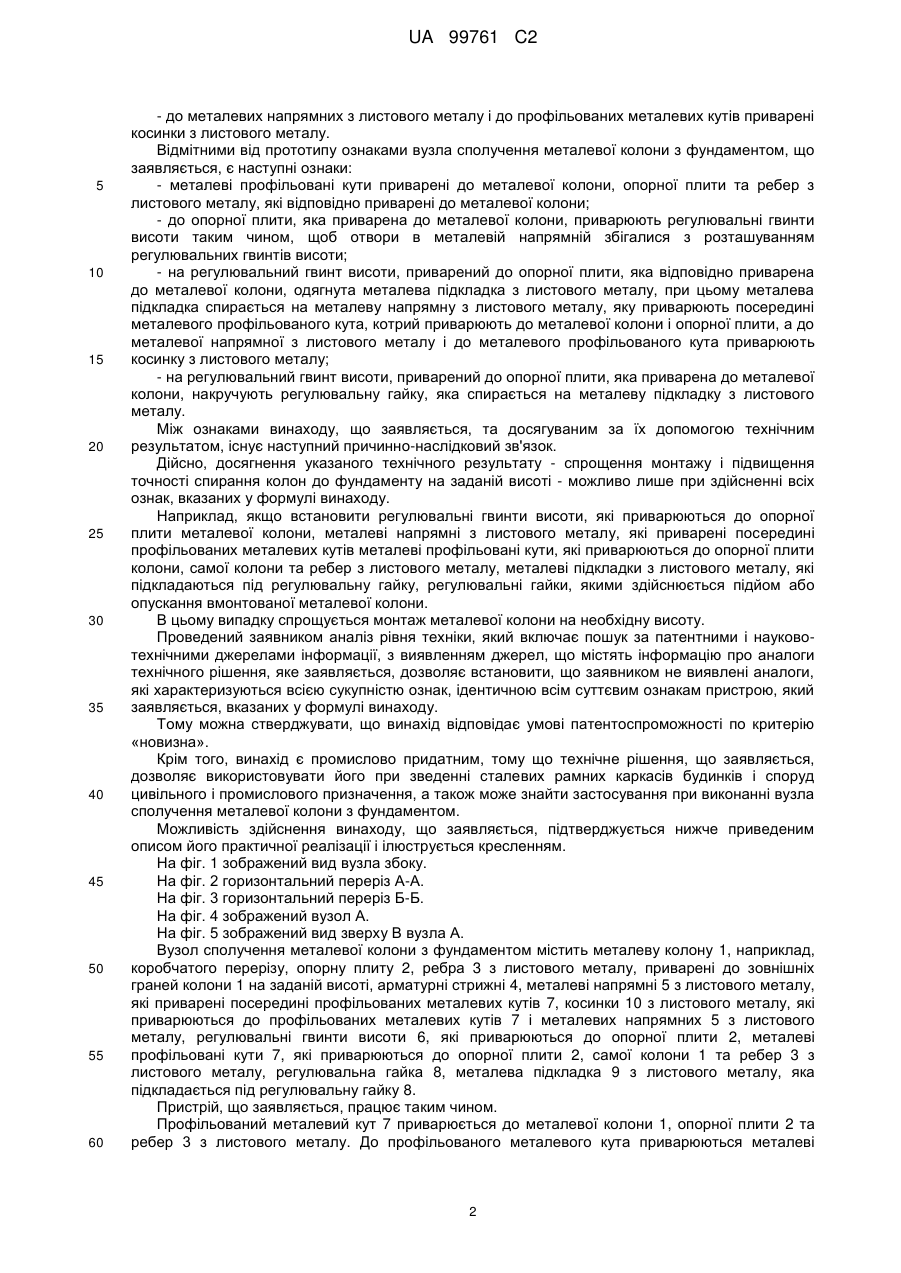

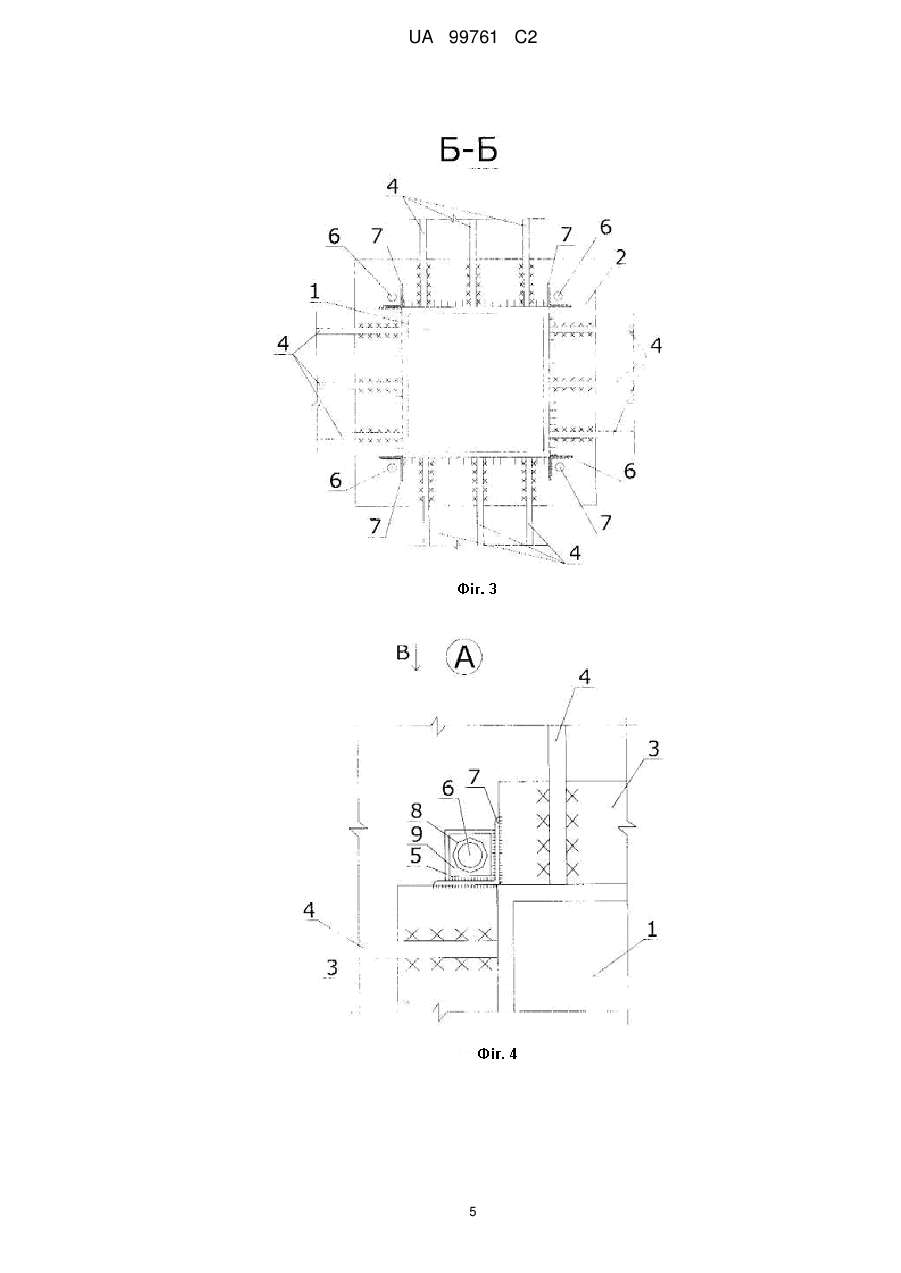

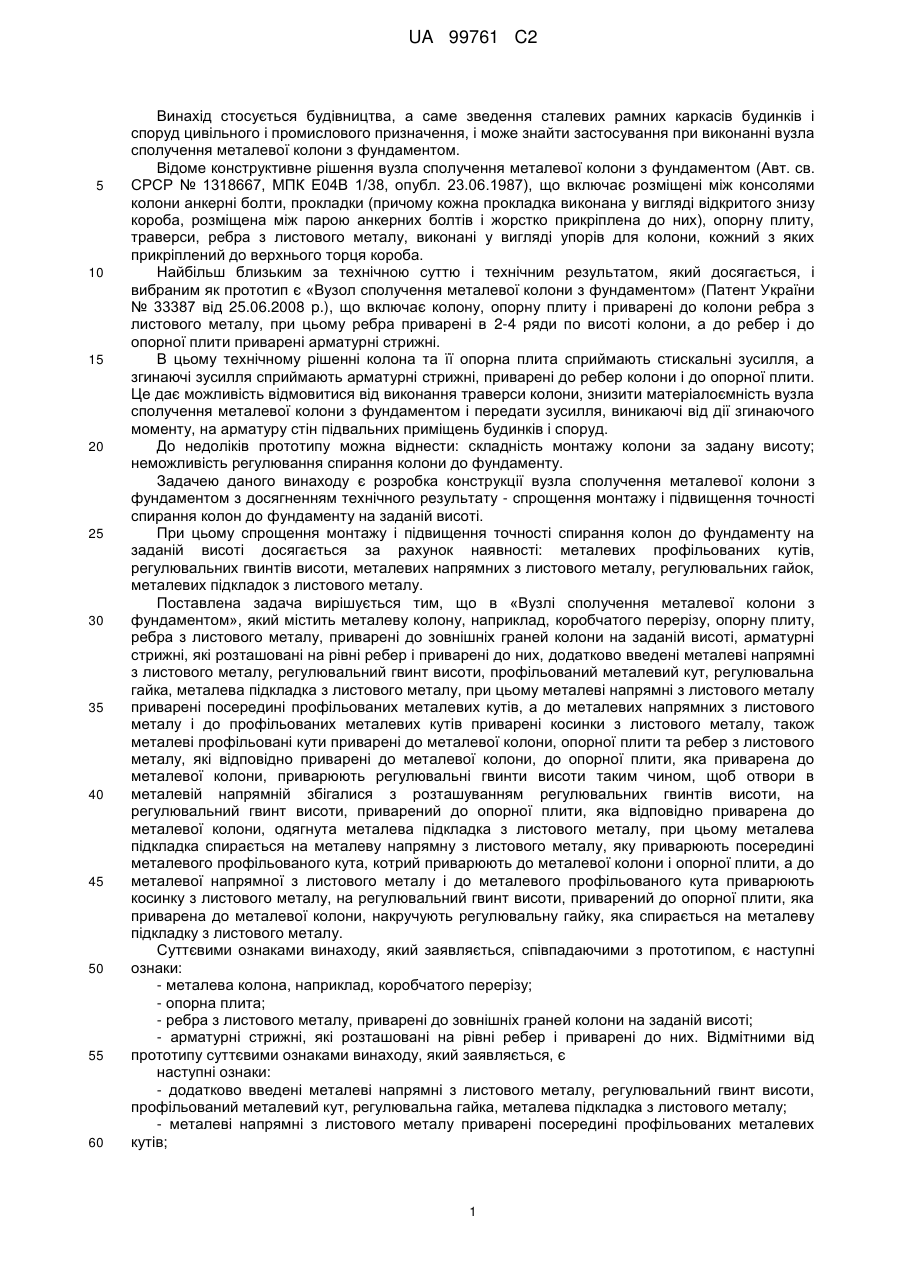

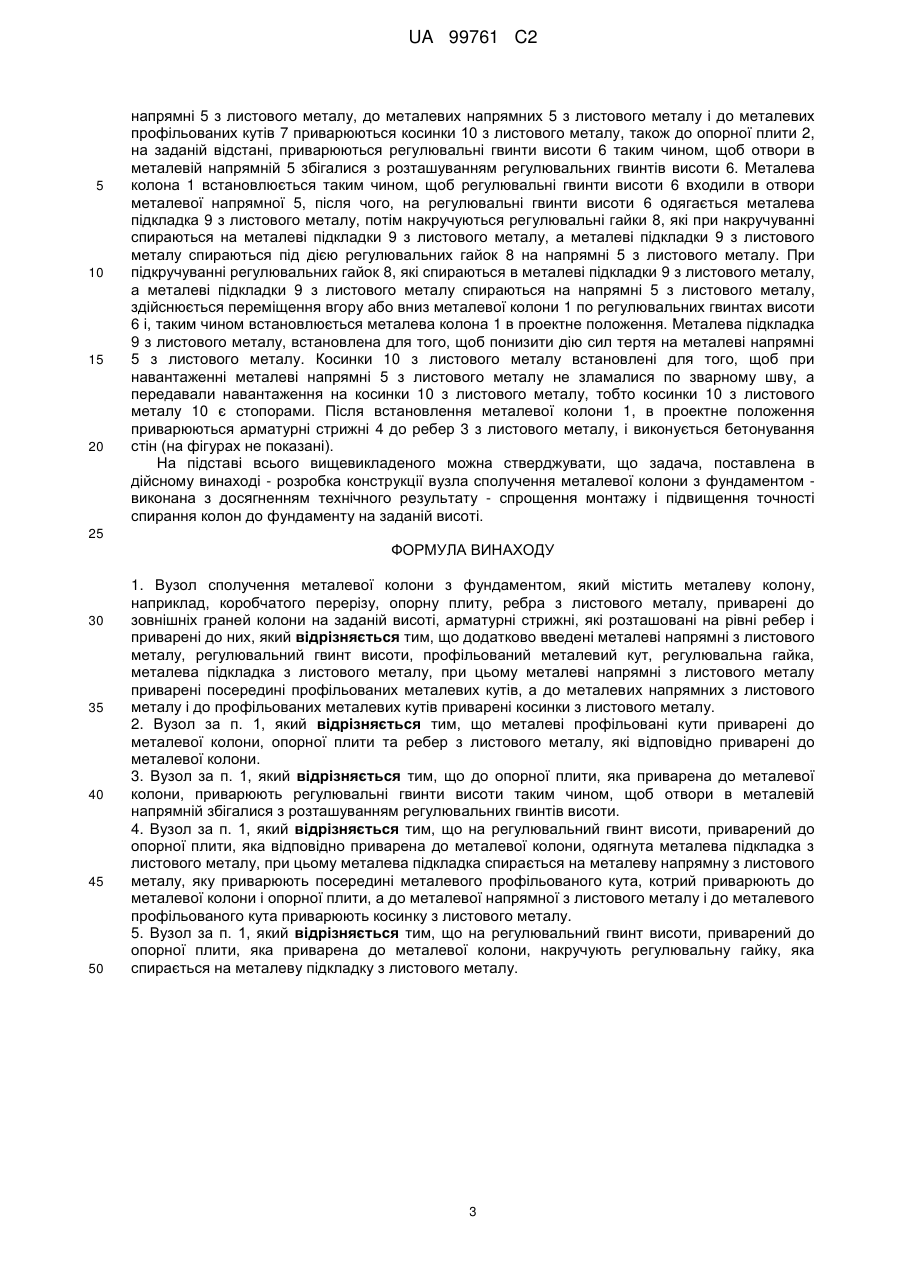

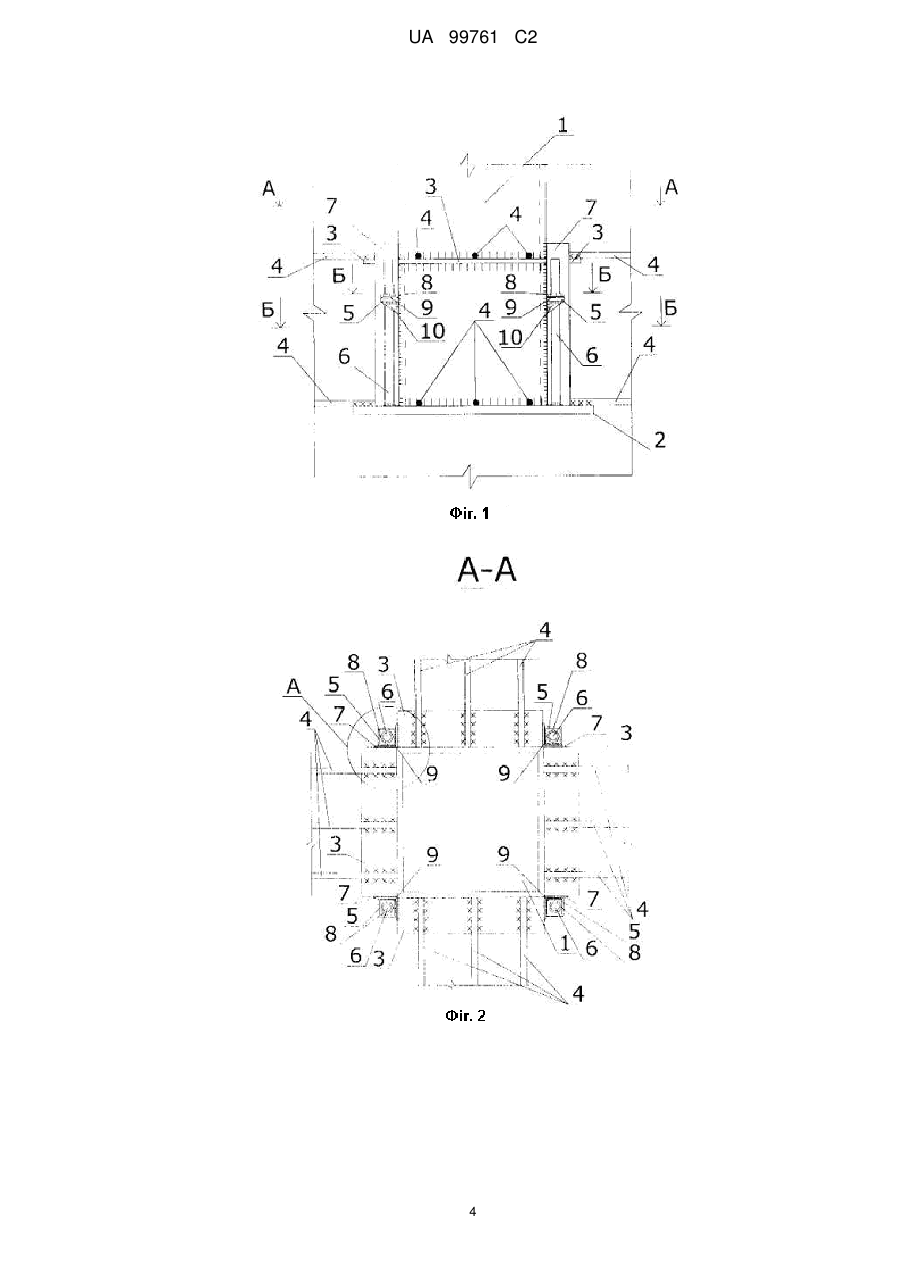

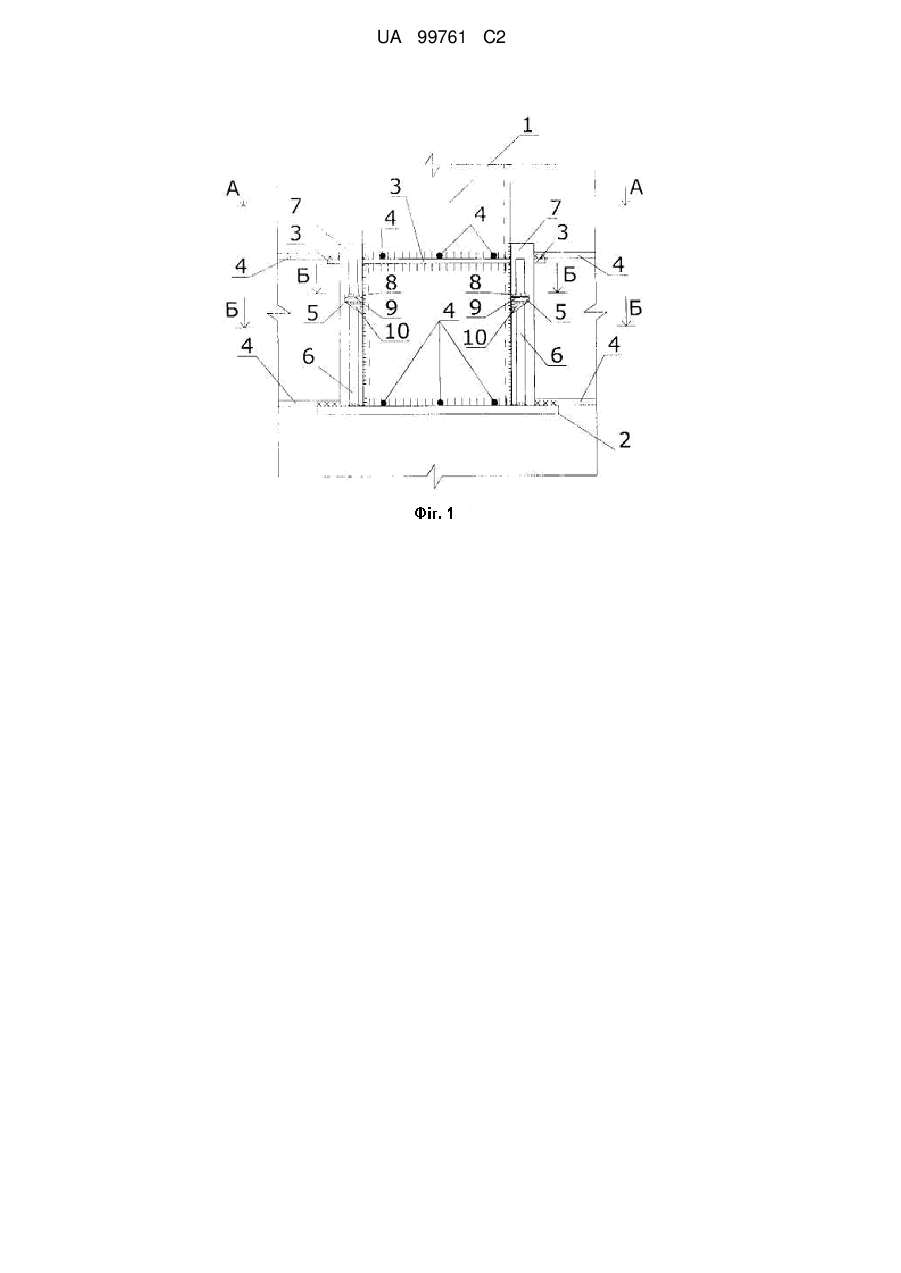

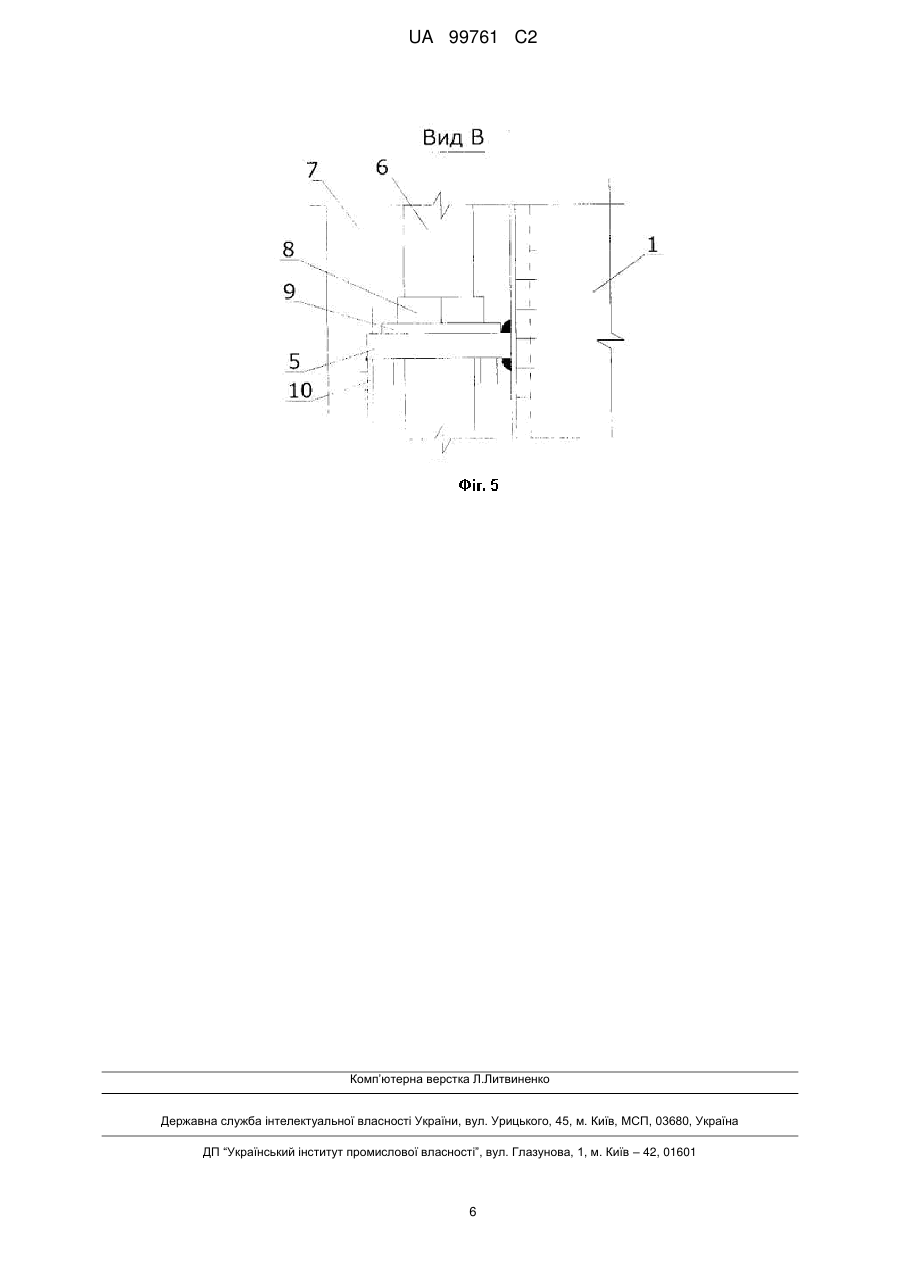

Реферат: Винахід стосується будівництва, а саме зведення сталевих рамних каркасів будинків і споруд цивільного і промислового призначення, і може знайти застосування при виконанні вузла сполучення металевої колони з фундаментом. Вузол сполучення металевої колони з фундаментом містить металеву колону, наприклад, коробчатого перерізу, опорну плиту, ребра з листового металу, приварені до зовнішніх граней колони на заданій висоті, арматурні стрижні, які розташовані на рівні ребер і приварені до них. Додатково введені металеві напрямні з листового металу, регулювальний гвинт висоти, профільований металевий кут, регулювальна гайка, металева підкладка з листового металу, при цьому металеві напрямні з листового металу приварені посередині профільованих металевих кутів, а до металевих напрямних з листового металу і до профільованих металевих кутів приварені косинки з листового металу. Така конструкція сприяє спрощенню монтажу і підвищенню точності спирання колон на фундамент на заданій висоті. UA 99761 C2 (12) UA 99761 C2 UA 99761 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується будівництва, а саме зведення сталевих рамних каркасів будинків і споруд цивільного і промислового призначення, і може знайти застосування при виконанні вузла сполучення металевої колони з фундаментом. Відоме конструктивне рішення вузла сполучення металевої колони з фундаментом (Авт. св. СРСР № 1318667, МПК Е04В 1/38, опубл. 23.06.1987), що включає розміщені між консолями колони анкерні болти, прокладки (причому кожна прокладка виконана у вигляді відкритого знизу короба, розміщена між парою анкерних болтів і жорстко прикріплена до них), опорну плиту, траверси, ребра з листового металу, виконані у вигляді упорів для колони, кожний з яких прикріплений до верхнього торця короба. Найбільш близьким за технічною суттю і технічним результатом, який досягається, і вибраним як прототип є «Вузол сполучення металевої колони з фундаментом» (Патент України № 33387 від 25.06.2008 p.), що включає колону, опорну плиту і приварені до колони ребра з листового металу, при цьому ребра приварені в 2-4 ряди по висоті колони, а до ребер і до опорної плити приварені арматурні стрижні. В цьому технічному рішенні колона та її опорна плита сприймають стискальні зусилля, а згинаючі зусилля сприймають арматурні стрижні, приварені до ребер колони і до опорної плити. Це дає можливість відмовитися від виконання траверси колони, знизити матеріалоємність вузла сполучення металевої колони з фундаментом і передати зусилля, виникаючі від дії згинаючого моменту, на арматуру стін підвальних приміщень будинків і споруд. До недоліків прототипу можна віднести: складність монтажу колони за задану висоту; неможливість регулювання спирання колони до фундаменту. Задачею даного винаходу є розробка конструкції вузла сполучення металевої колони з фундаментом з досягненням технічного результату - спрощення монтажу і підвищення точності спирання колон до фундаменту на заданій висоті. При цьому спрощення монтажу і підвищення точності спирання колон до фундаменту на заданій висоті досягається за рахунок наявності: металевих профільованих кутів, регулювальних гвинтів висоти, металевих напрямних з листового металу, регулювальних гайок, металевих підкладок з листового металу. Поставлена задача вирішується тим, що в «Вузлі сполучення металевої колони з фундаментом», який містить металеву колону, наприклад, коробчатого перерізу, опорну плиту, ребра з листового металу, приварені до зовнішніх граней колони на заданій висоті, арматурні стрижні, які розташовані на рівні ребер і приварені до них, додатково введені металеві напрямні з листового металу, регулювальний гвинт висоти, профільований металевий кут, регулювальна гайка, металева підкладка з листового металу, при цьому металеві напрямні з листового металу приварені посередині профільованих металевих кутів, а до металевих напрямних з листового металу і до профільованих металевих кутів приварені косинки з листового металу, також металеві профільовані кути приварені до металевої колони, опорної плити та ребер з листового металу, які відповідно приварені до металевої колони, до опорної плити, яка приварена до металевої колони, приварюють регулювальні гвинти висоти таким чином, щоб отвори в металевій напрямній збігалися з розташуванням регулювальних гвинтів висоти, на регулювальний гвинт висоти, приварений до опорної плити, яка відповідно приварена до металевої колони, одягнута металева підкладка з листового металу, при цьому металева підкладка спирається на металеву напрямну з листового металу, яку приварюють посередині металевого профільованого кута, котрий приварюють до металевої колони і опорної плити, а до металевої напрямної з листового металу і до металевого профільованого кута приварюють косинку з листового металу, на регулювальний гвинт висоти, приварений до опорної плити, яка приварена до металевої колони, накручують регулювальну гайку, яка спирається на металеву підкладку з листового металу. Суттєвими ознаками винаходу, який заявляється, співпадаючими з прототипом, є наступні ознаки: - металева колона, наприклад, коробчатого перерізу; - опорна плита; - ребра з листового металу, приварені до зовнішніх граней колони на заданій висоті; - арматурні стрижні, які розташовані на рівні ребер і приварені до них. Відмітними від прототипу суттєвими ознаками винаходу, який заявляється, є наступні ознаки: - додатково введені металеві напрямні з листового металу, регулювальний гвинт висоти, профільований металевий кут, регулювальна гайка, металева підкладка з листового металу; - металеві напрямні з листового металу приварені посередині профільованих металевих кутів; 1 UA 99761 C2 5 10 15 20 25 30 35 40 45 50 55 60 - до металевих напрямних з листового металу і до профільованих металевих кутів приварені косинки з листового металу. Відмітними від прототипу ознаками вузла сполучення металевої колони з фундаментом, що заявляється, є наступні ознаки: - металеві профільовані кути приварені до металевої колони, опорної плити та ребер з листового металу, які відповідно приварені до металевої колони; - до опорної плити, яка приварена до металевої колони, приварюють регулювальні гвинти висоти таким чином, щоб отвори в металевій напрямній збігалися з розташуванням регулювальних гвинтів висоти; - на регулювальний гвинт висоти, приварений до опорної плити, яка відповідно приварена до металевої колони, одягнута металева підкладка з листового металу, при цьому металева підкладка спирається на металеву напрямну з листового металу, яку приварюють посередині металевого профільованого кута, котрий приварюють до металевої колони і опорної плити, а до металевої напрямної з листового металу і до металевого профільованого кута приварюють косинку з листового металу; - на регулювальний гвинт висоти, приварений до опорної плити, яка приварена до металевої колони, накручують регулювальну гайку, яка спирається на металеву підкладку з листового металу. Між ознаками винаходу, що заявляється, та досягуваним за їх допомогою технічним результатом, існує наступний причинно-наслідковий зв'язок. Дійсно, досягнення указаного технічного результату - спрощення монтажу і підвищення точності спирання колон до фундаменту на заданій висоті - можливо лише при здійсненні всіх ознак, вказаних у формулі винаходу. Наприклад, якщо встановити регулювальні гвинти висоти, які приварюються до опорної плити металевої колони, металеві напрямні з листового металу, які приварені посередині профільованих металевих кутів металеві профільовані кути, які приварюються до опорної плити колони, самої колони та ребер з листового металу, металеві підкладки з листового металу, які підкладаються під регулювальну гайку, регулювальні гайки, якими здійснюється підйом або опускання вмонтованої металевої колони. В цьому випадку спрощується монтаж металевої колони на необхідну висоту. Проведений заявником аналіз рівня техніки, який включає пошук за патентними і науковотехнічними джерелами інформації, з виявленням джерел, що містять інформацію про аналоги технічного рішення, яке заявляється, дозволяє встановити, що заявником не виявлені аналоги, які характеризуються всією сукупністю ознак, ідентичною всім суттєвим ознакам пристрою, який заявляється, вказаних у формулі винаходу. Тому можна стверджувати, що винахід відповідає умові патентоспроможності по критерію «новизна». Крім того, винахід є промислово придатним, тому що технічне рішення, що заявляється, дозволяє використовувати його при зведенні сталевих рамних каркасів будинків і споруд цивільного і промислового призначення, а також може знайти застосування при виконанні вузла сполучення металевої колони з фундаментом. Можливість здійснення винаходу, що заявляється, підтверджується нижче приведеним описом його практичної реалізації і ілюструється кресленням. На фіг. 1 зображений вид вузла збоку. На фіг. 2 горизонтальний переріз А-А. На фіг. 3 горизонтальний переріз Б-Б. На фіг. 4 зображений вузол А. На фіг. 5 зображений вид зверху В вузла А. Вузол сполучення металевої колони з фундаментом містить металеву колону 1, наприклад, коробчатого перерізу, опорну плиту 2, ребра 3 з листового металу, приварені до зовнішніх граней колони 1 на заданій висоті, арматурні стрижні 4, металеві напрямні 5 з листового металу, які приварені посередині профільованих металевих кутів 7, косинки 10 з листового металу, які приварюються до профільованих металевих кутів 7 і металевих напрямних 5 з листового металу, регулювальні гвинти висоти 6, які приварюються до опорної плити 2, металеві профільовані кути 7, які приварюються до опорної плити 2, самої колони 1 та ребер 3 з листового металу, регулювальна гайка 8, металева підкладка 9 з листового металу, яка підкладається під регулювальну гайку 8. Пристрій, що заявляється, працює таким чином. Профільований металевий кут 7 приварюється до металевої колони 1, опорної плити 2 та ребер 3 з листового металу. До профільованого металевого кута приварюються металеві 2 UA 99761 C2 5 10 15 20 напрямні 5 з листового металу, до металевих напрямних 5 з листового металу і до металевих профільованих кутів 7 приварюються косинки 10 з листового металу, також до опорної плити 2, на заданій відстані, приварюються регулювальні гвинти висоти 6 таким чином, щоб отвори в металевій напрямній 5 збігалися з розташуванням регулювальних гвинтів висоти 6. Металева колона 1 встановлюється таким чином, щоб регулювальні гвинти висоти 6 входили в отвори металевої напрямної 5, після чого, на регулювальні гвинти висоти 6 одягається металева підкладка 9 з листового металу, потім накручуються регулювальні гайки 8, які при накручуванні спираються на металеві підкладки 9 з листового металу, а металеві підкладки 9 з листового металу спираються під дією регулювальних гайок 8 на напрямні 5 з листового металу. При підкручуванні регулювальних гайок 8, які спираються в металеві підкладки 9 з листового металу, а металеві підкладки 9 з листового металу спираються на напрямні 5 з листового металу, здійснюється переміщення вгору або вниз металевої колони 1 по регулювальних гвинтах висоти 6 і, таким чином встановлюється металева колона 1 в проектне положення. Металева підкладка 9 з листового металу, встановлена для того, щоб понизити дію сил тертя на металеві напрямні 5 з листового металу. Косинки 10 з листового металу встановлені для того, щоб при навантаженні металеві напрямні 5 з листового металу не зламалися по зварному шву, а передавали навантаження на косинки 10 з листового металу, тобто косинки 10 з листового металу 10 є стопорами. Після встановлення металевої колони 1, в проектне положення приварюються арматурні стрижні 4 до ребер 3 з листового металу, і виконується бетонування стін (на фігурах не показані). На підставі всього вищевикладеного можна стверджувати, що задача, поставлена в дійсному винаході - розробка конструкції вузла сполучення металевої колони з фундаментом виконана з досягненням технічного результату - спрощення монтажу і підвищення точності спирання колон до фундаменту на заданій висоті. 25 ФОРМУЛА ВИНАХОДУ 30 35 40 45 50 1. Вузол сполучення металевої колони з фундаментом, який містить металеву колону, наприклад, коробчатого перерізу, опорну плиту, ребра з листового металу, приварені до зовнішніх граней колони на заданій висоті, арматурні стрижні, які розташовані на рівні ребер і приварені до них, який відрізняється тим, що додатково введені металеві напрямні з листового металу, регулювальний гвинт висоти, профільований металевий кут, регулювальна гайка, металева підкладка з листового металу, при цьому металеві напрямні з листового металу приварені посередині профільованих металевих кутів, а до металевих напрямних з листового металу і до профільованих металевих кутів приварені косинки з листового металу. 2. Вузол за п. 1, який відрізняється тим, що металеві профільовані кути приварені до металевої колони, опорної плити та ребер з листового металу, які відповідно приварені до металевої колони. 3. Вузол за п. 1, який відрізняється тим, що до опорної плити, яка приварена до металевої колони, приварюють регулювальні гвинти висоти таким чином, щоб отвори в металевій напрямній збігалися з розташуванням регулювальних гвинтів висоти. 4. Вузол за п. 1, який відрізняється тим, що на регулювальний гвинт висоти, приварений до опорної плити, яка відповідно приварена до металевої колони, одягнута металева підкладка з листового металу, при цьому металева підкладка спирається на металеву напрямну з листового металу, яку приварюють посередині металевого профільованого кута, котрий приварюють до металевої колони і опорної плити, а до металевої напрямної з листового металу і до металевого профільованого кута приварюють косинку з листового металу. 5. Вузол за п. 1, який відрізняється тим, що на регулювальний гвинт висоти, приварений до опорної плити, яка приварена до металевої колони, накручують регулювальну гайку, яка спирається на металеву підкладку з листового металу. 3 UA 99761 C2 4 UA 99761 C2 5 UA 99761 C2 Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
