Пружний елемент з пінопласту, спосіб виготовлення пружного елемента з пінопласту з трубчастим еластичним тілом для використання в подушках, диванних подушках, матрацах

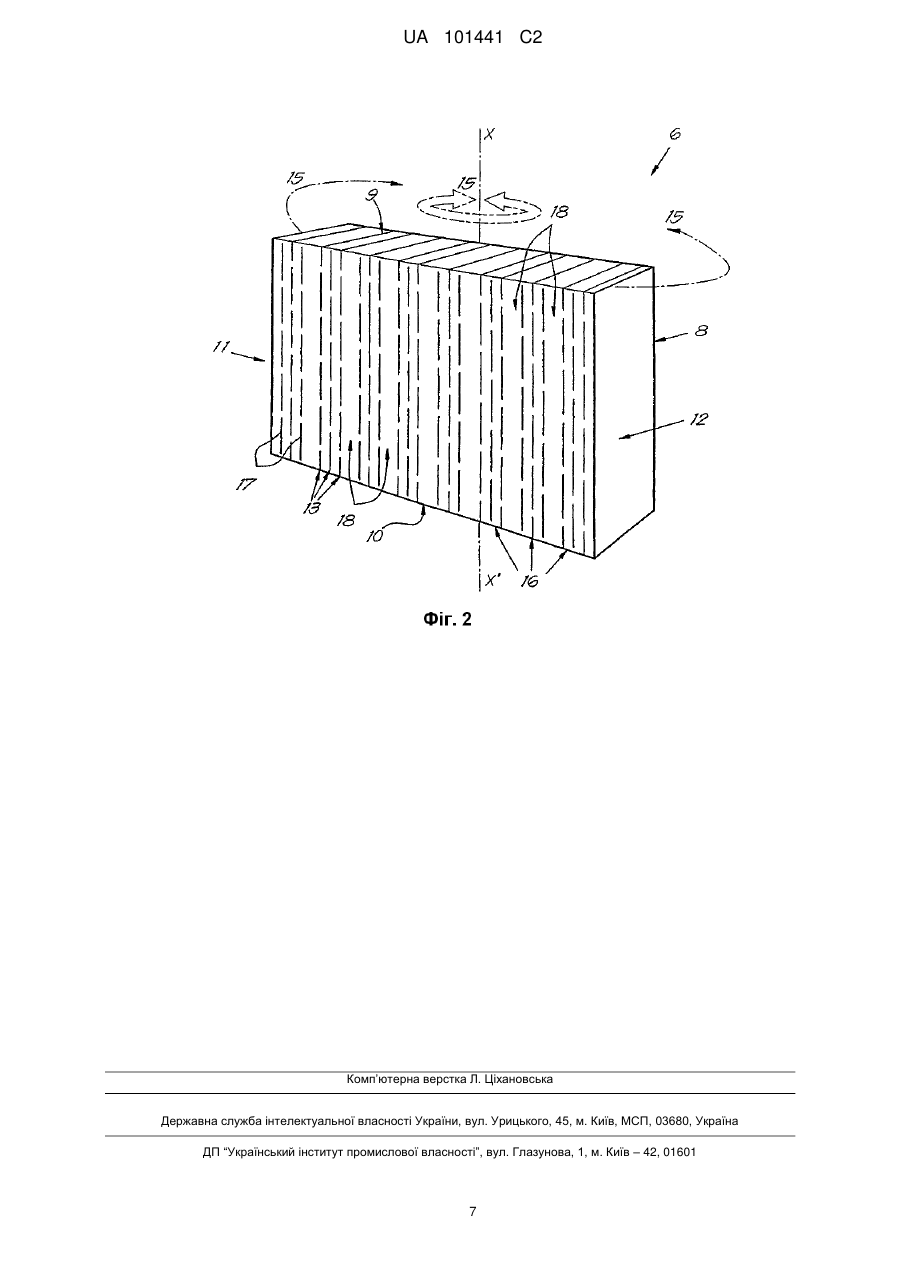

Реферат: Пружний елемент з пінопласту для використання в подушках, диванних подушках, матрацах має трубчасте еластичне тіло (2), виготовлене з пінопласту, і утворює зовнішню стінку, з отворами (3), що проходять всередину від зовнішньої поверхні (4) до внутрішньої поверхні (5), мають в основному ромбоподібну форму і розміщені в шаховому порядку. Трубчасте тіло (2) демонструє вказані отвори (3) тільки на обмеженій частині (16) своєї поверхні (4), і що ця обмежена частина (16) регулярним чином чергується з обмеженою частиною (18) поверхні (4), яка не оснащена вказаними отворами (3) і яка утворює поздовжні ребра (7) армування в стінці трубчастого тіла (2) пружного елемента (1). UA 101441 C2 (12) UA 101441 C2 UA 101441 C2 5 10 15 20 25 30 35 40 45 50 55 Галузь техніки Даний винахід стосується вдосконаленого пружного елемента, зокрема вдосконаленого пружного елемента з трубчастим еластичним тілом, виготовленим з пінопласту, яке має отвори, що проходять ззовні всередину. Такий пружний елемент може знайти застосування в серцевині подушок, матраців, подушок для крісел і т.п. Даний винахід стосується також способу виготовлення такого вдосконаленого пружного елемента. Рівень техніки Пружні елементи є відомими, наприклад, з публікації Європейського патенту ЕР 0.001.469, яка описує еластичний пружний елемент і спосіб виготовлення такого елемента, який характеризується тим, що він складається в основному з трубчастого тіла, виготовленого з синтетичного спіненого матеріалу або подібного матеріалу, завдяки чому стінка елемента має велику кількість нерівномірно розміщених порожнин, так що поверхня його поперечного розрізу варіює від практично нуля біля внутрішньої стінки тіла елемента до максимального значення біля зовнішньої стінки, коли навантаження не прикладається. Щоб встановити бажану еластичність пружного елемента, пропонується вставляти щонайменше одну серцевину з еластичного пружного матеріалу у вищезгадане трубчасте тіло, так щоб її діаметр здебільшого відповідав внутрішньому діаметру трубчастого тіла. З публікації Європейського патенту ЕР 0.624.332 відомим є також еластичний пружний елемент, що являє собою трубчасте тіло з пінопласту, яке має отвори, що проходять ззовні всередину, і яке характеризується тим, що містить дротяну пружину навколо трубчастого тіла. Заявляється, що, на відміну від еластичного пружного матеріалу, що складається тільки з пінопласту, при тестуванні на утому в цьому випадку не відбувається втрати міцності навіть при використанні звичайних, а значить дешевших, типів пінопласту для виготовлення трубчастого тіла. З опублікованої патентної заявки США 2005/0172468 відомим є спосіб виготовлення трубчастого еластичного тіла для подушок, матраців і т.п., який передбачає виконання поздовжніх розрізів в шарі пінопласту, вирізання смужки з цього шару пінопласту, зведення двох протилежних кінців такої смужки докупи і фіксацію цих дальніх кінців з утворенням кінцевого трубчастого еластичного тіла. При цьому шар пінопласту виготовляється з того, що називається в'язко-еластичним пінопластом, а щонайменше частина комірок, присутніх в пінопласті, є розламаними. Трубчастому тілу, сформованому у такий спосіб, переважно надається двоконусна або майже двоконусна зовнішня форма. Заявляється, що, на відміну від тіл зі звичайного піддатливого еластичного пінопласту, який має низьку питому вагу, таке трубчасте еластичне тіло не втрачає своєї пружності після короткого періоду часу реального використання, а натомість здатне зберігати функціональність триваліший період часу, коли використовується в подушках і т.п. З відомого рівня техніки, як описано в публікації Європейського патенту ЕР 0.872.198, відомі також пружні елементи з пінопласту, що мають трубчасте тіло, в стінках якого передбачені порожнини, спрямовані ззовні всередину. Ці пружні елементи характеризуються тим, що трубчасте тіло представляє собою розширення-звуження від одного краю до іншого, що надає йому бочкоподібної зовнішньої форми, тобто в цьому випадку тіло передовсім має круглу конфігурацію. Як головна перевага таких пружних елементів, стверджується, що, на відміну від звичайних варіантів здійснення, вони не так легко піддаються утомі і не втрачають своєї початкової висоти і форми вже після короткочасного користування. З опублікованої міжнародної заявки РСТ WO 2009/03624 відомі також пружні елементи з пінопласту для використання в подушках, матрацах і т.п. з отворами, що проходять всередину від зовнішньої поверхні до внутрішньої поверхні, де трубчасте тіло містить щонайменше один трубчастий спінений шар і щонайменше один армуючий шар, накладений на вказаний спінений шар принаймні на частині аксіальної довжини пружного елемента. Стверджується, що еластичну поведінку такого пружного елемента можна легко адаптувати за допомогою армуючого шару з різним опором розтягуванню. Хоча ці відомі пружні елементи з пінопласту дуже цінуються користувачами подушок, матраців і т.п., вони мають той недолік, що їх зовнішній поверхні необхідно надавати особливої форми, а це утруднює тісне і щільне укладання пружних елементів один до одного, або необхідно передбачати додаткові компоненти, такі як дротяні пружини, армуючі серцевини, спеціальні опорні або армуючі шари, що робить виготовлення таких пружних елементів більш 1 UA 101441 C2 5 10 15 20 25 30 35 40 45 50 55 складним, більш дорогим, енергозатратним і таким, що більше забруднює навколишнє середовище. До їх недоліків слід віднести також те, що вони легко ушкоджуються, наприклад під час виготовлення, пакування, зберігання, транспортування, встановлення і т.п. або під час збирання подушок, матраців і т.п. через значні зусилля розтягування, що прикладаються до пружних елементів. Відповідно, поводження з такими пружними елементами вимагає певної обережності, що передбачає застосування особливих заходів, а це часто уповільнює технологічний процес і збільшує виробничі витрати. Ще одним недоліком відомих пружних елементів є те, що вони стискаються в аксіальному напрямку, чим впливають на поведінку суміжних пружних елементів. Як наслідок, еластичну поведінку окремих пружних елементів в подушці, матраці і т.п. інколи важко передбачити, так що пристосування подушки, матрацу і т.п. до потреб користувача або форми його тіла є нелегким завданням. Суть винаходу Метою даного винаходу було запропонувати пружний елемент з пінопласту з поліпшеними властивостями для використання в подушках, диванних подушках, матрацах і т.п., який був би позбавлений вищезгаданих або інших недоліків. Для цього розроблено пружний елемент з пінопласту для використання в подушках, диванних подушках, матрацах і т.п., що має трубчасте еластичне тіло, виготовлене з пінопласту, і утворює зовнішню стінку, з отворами, які проходять всередину від зовнішньої поверхні до внутрішньої поверхні, причому ці отвори розміщені в шаховому порядку і мають загалом ромбоподібну форму, який характеризується тим, що трубчасте тіло оснащене вказаними отворами тільки на обмеженій частині своєї поверхні і що ця обмежена частина регулярним чином чергується з обмеженою частиною, яка не оснащена вказаними отворами і яка утворює поздовжні ребра армування в стінці трубчастого тіла пружного елемента. Основною перевагою, поряд з їх рівномірним розміщенням в трубчастому тілі пружного елемента, є те, що ребра армування забезпечують дуже суттєво поліпшений розподіл сил стискання, коли пружний елемент піддається навантаженню, що усуває необхідність включення металічної пружини або додаткового армування або використання шарів пінопласту різної щільності і т.п., як це практикувалось в існуючих пружних елементах. Крім цього, ребра армування, сформовані у відповідності до даного винаходу, краще перешкоджають випинанню пінопласту вбік при стисканні під навантаженням, навіть коли для виготовлення трубчастого тіла використовується пінопласт меншої щільності. Застосування пінопласту меншої щільності без втрати основних статичних і динамічних властивостей пружного елемента не тільки зменшує вартість вихідних матеріалів і енергозатрати, забезпечуючи в той самий час суттєве скорочення тривалості виробництва, але також дає відчуття більшого комфорту і кращу адаптацію пінопласту до форми тіла при використанні в матрацах, подушках, диванних подушках і т.п., що звичайно більше цінується і схвалюється кінцевим користувачем. Отже, порівнянну або навіть кращу статичну, динамічну і довгострокову поведінку пружного елемента можна забезпечити значно простішим і більш економічним шляхом, ніж з пружними елементами, наразі відомими в цій галузі. Суттєвою перевагою є те, що ребра армування утворюють інтегральну частину трубчастого тіла і формуються на тій самій стадії технологічного процесу, не створюючи жодних проблем з адгезією, відшаруванням, збиранням, зберіганням і постачанням окремих компонентів, тощо. Ще одна перевага полягає в тому, що, як результат цього, пружні елементи є менше схильними до ушкодження через грубе поводження під час виготовлення і збирання подушки, матрацу і т.п. Відповідно, потрібно приділяти менше уваги тому, щоб не пошкодити пружні елементи під час виготовлення, збирання, поводження, зберігання, встановлення і т.п., а це незмінно має своїм результатом пришвидшення виробництва і зменшення частоти відбракування. Поздовжні ребра армування, сформовані у відповідності до даного винаходу, будуть в свою чергу зменшувати вплив на еластичні властивості пружного елемента суміжних стиснутих пружних елементів, що робить еластичну поведінку кожного окремого пружного елемента краще передбачуваною при використанні в подушці, матраці і т.п. Завдячуючи такій більш передбачуваній поведінці пружних елементів, легше пристосовувати подушку, матрац і т.п. до конкретних преференцій користувача або до форми і маси його тіла, щоб дати користувачеві відчуття більшого комфорту. 2 UA 101441 C2 5 10 15 20 25 30 35 40 45 50 55 60 Ще однією перевагою пружних елементів у відповідності до даного винаходу є те, що, завдячуючи створенню рівномірно розміщених ребер армування і відсутності інших конструктивних елементів, таких як наприклад металічні дротяні пружини, в трубчастій стінці, вони є більш стійкими до пошкодження через грубе поводження під час виготовлення і збирання подушки, матрацу і т.п. і мають значно меншу вагу і складність. Інша перевага полягає в тому, що еластична поведінка пружного елемента у відповідності до даного винаходу може легко регулюватись не тільки розсудливим вибором вихідних матеріалів і виготовленого з них пінопласту, але також відносною часткою частин, оснащених отворами, і частин, що не мають отворів, та їх геометричним розміщенням і відносним розподілом по довжині трубчастого тіла пружного елемента. Звичайно, такі пружні елементи з пінопласту у відповідності до даного винаходу можуть комбінуватись з іншими типами пружних елементів, щоб створювати зони різної комфортності з різною м'якістю в подушці, матраці і т.п. У відповідності до кращого варіанту здійснення, частина трубчастого тіла, яка не оснащена отворами і, відповідно, утворює певну кількість ребер армування, простягається від низу до верху трубчастого тіла. У відповідності до іншого кращого варіанту здійснення, ширина частини, оснащеної отворами, є суттєво такою ж як ширина частини, не оснащеною вказаними отворами, при визначенні на не розтягнутому пінопласті. У відповідності до подальшого кращого варіанту здійснення, отвори є розміщеними у шаховому порядку не тільки по відношенню один до одного, але також по відношенню до отворів, виконаних у будь-якій суміжній частині, що є відділеною від цих частин частиною, яка не оснащена вказаними отворами. У відповідності до подальшого кращого варіанту здійснення, зовнішня поверхня частини, не оснащеної отворами, має синусоїдальну форму на частині або на всій аксіальній довжині пружного елемента. У відповідності до подальшого кращого варіанту здійснення, неперфоровані частини утворюють певну кількість ребер армування, рівномірно розміщених по периферії трубчастого тіла і по його поздовжній осі. У відповідності до подальшого кращого варіанту здійснення, кількість частин, які не оснащені отворами і отже утворюють ребра армування, становить від 4 до 12, краще від 6 до 10, а ще краще дорівнює 8. У відповідності до подальшого кращого варіанту здійснення, пружний елемент містить смужку з щонайменше одним шаром пінопласту і низку прорізів, спрямованих в одному напрямку, і оточену відповідними ділянками, які не містять жодних прорізів, і два протилежні кінці, що виступають у напрямку прорізів, причому ці протилежні кінці смужки зведені докупи і склеєні, щоб утворити вказане порожнисте трубчасте тіло, при розтягуванні прорізів в поперечному напрямку утворити, завдячуючи загинанню смужки, вказані отвори ромбоподібної форми і перетворити не прорізані ділянки на армуючі ребра, рівномірно розміщені по периферії трубчастого тіла і вирівняні по своїй поздовжній осі. У відповідності до подальшого кращого варіанту здійснення, прорізи в стрічці простягаються по певній кількості переривчастих паралельних ліній. У відповідності до подальшого кращого варіанту здійснення, прорізи в смужці розміщуються в шаховому порядку, так що прорізи на суміжних лініях є зміщеними в поздовжньому напрямку. У відповідності до кращого варіанту здійснення, прорізи в смужці між двома суміжними ділянками, розділеними не прорізаною ділянкою, розміщуються в шаховому порядку, так що прорізи на суміжних лініях є зміщеними в поздовжньому напрямку. Даний винахід стосується також способу виготовлення пружного елемента з пінопласту з трубчастим еластичним тілом для використання в подушках, матрацах і т.п., який включає формування переривчастих прорізів по лініях, що проходять в поздовжньому напрямку щонайменше однієї частини шару пінопласту, і чергування цих прорізів регулярним чином з суміжною частиною шару пінопласту, не оснащеного вказаними прорізами, вирізання поперечної смужки з цього пінопласту, зведення двох протилежних кінців смужки докупи і фіксацію цих протилежних кінців у вигляді трубки з утворенням трубчастого еластичного тіла, в якому на зовнішній поверхні і вздовж поздовжньої осі трубчастого тіла частини з прорізами і суміжні частини без прорізів чергуються регулярним чином і в якому останні утворюють поздовжні ребра армування в трубчастому тілі пружного елемента. Короткий опис малюнків Для того, щоб краще пояснити характерні особливості даного винаходу, наступний кращий варіант здійснення пружного елемента з пінопласту і спосіб за цим винаходом для виготовлення 3 UA 101441 C2 5 10 15 20 25 30 35 40 45 50 55 такого пружного елемента описуються тільки як приклад, який жодним чином не є обмежуючим, з посиланням на супроводжуючі малюнки, на яких: На Фіг. 1 представлено схематичний вид в перспективі пружного елемента з пінопласту у відповідності до даного винаходу; На Фіг. 2 показано шар пінопласту з рівномірно розміщеними ділянками, що містять прорізи і чергуються з ділянками, що не містять жодних прорізів, використовуваний для виготовлення пружного елемента з пінопласту за цим винаходом. Опис кращого варіанту здійснення Пружний елемент, представлений на Фіг. 1, це пружний елемент 1 з пінопласту для використання в подушках, диванних подушках, матрацах і т.п., який включає трубчасте еластичне тіло 2 з отворами 3, що проходять всередину від зовнішньої поверхні 4 до внутрішньої поверхні 5 пружного елемента 1. Трубчате тіло 2 додатково містить шар 6 пінопласту. Отвори 3 переважно розміщуються регулярним чином в шаховому порядку по відношенню один до одного. Це забезпечує рівномірний розподіл будь-якої деформації пружного елемента 1 від стискання в напрямку, показаному стрілкою Р, на все трубчасте тіло пружного елемента 1, що обмежує радіальне випинання пружного елемента 1 і запобігає концентрації сил стискання тільки в одній частині пружного елемента 1, замість рівномірного розподілу на все тіло 2 пружного елемента 1. Ділянки 16 (показані на Фіг. 2), оснащені отворами 3, чергуються з ділянками 18 (показані на Фіг. 2), які не мають жодних отворів З І які утворюють ребра 7 армування, рівномірно розміщені по периферії трубчастого тіла 2. В кращому варіанті здійснення форма ребер 7 армування є синусоїдальною або слідує безперервній лінії Z або S в поздовжньому напрямку Х-Х', як представлено пунктирною лінією 14. Перевага пружного елемента 1, показаного на Фіг. 1, полягає в тому, що, коли пружний елемент стискається в аксіальному напрямку Х-Х', показаному стрілкою Р, пружний елемент 1 з пінопласту не має тенденції випинатись в радіальному або латеральному напрямку і, відповідно, діаметр трубчастого пружного елемента залишається суттєво незмінним. Ще одна перевага цього кращого варіанту здійснення полягає в тому, що еластичність, міцність на стискання і термін корисної служби пружного елемента 1 за цим винаходом помітно збільшуються, навіть тоді, коли для його виготовлення використовується пінопласт зниженої щільності. Фіг. 2 представляє шар 6 пінопласту, з якого, у відповідності до даного винаходу, виготовляється пружний елемент 1. Спосіб формування пружного елемента 1 з пінопласту є відносно простим і включає наступні етапи: На першому етапі з шару 6 придатного пінопласту вирізають прямокутну смужку 8 з віссю симетрії Х-Х' і з двома парами паралельних бокових стінок 9-10 і 11-12, відповідно. В смужці 8 передбачені ділянки 16 з прорізами 17, розміщеними в напрямку, паралельному вищезгаданій осі симетрії Х-Х', які регулярним чином чергуються з ділянками 18 без прорізів 17. Прорізи 17 в смужці 8 прорізаються по кільком переривчастим паралельним лініям 13 на однаковій відстані один від одного. Прорізи 17 переважно розміщуються в шаховому порядку, завдячуючи чому прорізи 17 на суміжних лініях 13 є зміщеними в своєму поздовжньому напрямку Х-Х', наприклад на відстань, рівну половині поздовжньої довжини прорізів 17. Для того, щоб сформувати трубчасте тіло 2 пружного елемента 1 з пінопласту, смужку 8 згинають у спосіб, схематично показаний пунктирними лініями 15. При цьому бокові стінки 11 і 12 зводять докупи і на наступному етапі жорстко фіксують одну до одної, наприклад склеюванням, в результаті чого утворюється трубчасте тіло 2 пружного елемента 1 з пінопласту. Внаслідок вищезгаданого згинання смужка 8 розтягується і прорізи 17 відкриваються, утворюючи вищезгадані отвори 3, які проходять радіально через тіло 2 і чергуються з ребрами 7 армування, створеними суміжними ділянками 18, що не мають прорізів і, відповідно, не будуть демонструвати жодних отворів 3 при формуванні трубчастого тіла 2 на останній стадії. Коли кілька рядів 13 прорізів 17 розміщуються у шаховому порядку не тільки по відношенню один до одного, але також по відношенню до прорізів 17 на наступній ділянці 16, відділеній ділянкою 18, що не має прорізів, утворювані на останньому етапі ребра 7 армування (показані 4 UA 101441 C2 5 10 15 на Фіг. 1) отримують хвилясту або синусоїдальну форму, показану пунктирною лінією 14 на Фіг. 1. Така хвиляста або синусоїдальна форма ребер 7 армування у відповідності до даного винаходу є особливо доцільною для конвертування будь-якого прогину пружного елемента 1 під дією стискання в напрямку, показаному стрілкою Р, на тангенціальну деформацію ребер 7 армування синусоїдальної форми, що перешкоджає радіальному випинанню пружного елемента 1 зі всіма негативними наслідками цього, як вже зазначалось. Хоча у відповідності до кращого варіанту здійснення цього винаходу ребра 7 армування простягаються на всю аксіальну довжину L пружного елемента 1, не виключається, що вони можуть займати тільки частину вказаної аксіальної довжини L. Даний винахід не обов'язково обмежується циліндричним пружним елементом 1, але може бути застосованим також до пружних елементів іншої форми. Даний винахід жодним чином не обмежується вищеописаними варіантами здійснення і способом виготовлення, описаними як приклад і представленими на супроводжуючих малюнках; навпаки, такий пружний елемент з пінопласту і спосіб виготовлення такого пружного елемента можуть варіювати, залишаючись в рамках цього винаходу. ФОРМУЛА ВИНАХОДУ 20 25 30 35 40 45 50 55 1. Пружний елемент з пінопласту для використання в подушках, диванних подушках, матрацах, що має трубчасте еластичне тіло (2), виготовлене з пінопласту, і утворює зовнішню стінку, з отворами (3), що проходять всередину від зовнішньої поверхні (4) до внутрішньої поверхні (5), ці отвори (3) мають в основному ромбоподібну форму і розміщені в шаховому порядку, який відрізняється тим, що трубчасте тіло (2) містить вказані отвори (3) тільки на обмеженій частині (16) своєї поверхні (4), і що ця обмежена частина (16) регулярним чином чергується з обмеженою частиною (18) поверхні (4), яка виконана з можливістю не містити вказані отвори (3), і яка утворює поздовжні ребра (7) армування в стінці трубчастого тіла (2) пружного елемента (1). 2. Пружний елемент з пінопласту за пунктом 1, який відрізняється тим, що обмежена частина (18), яка не містить вказані отвори (3), і обмежена частина (16), яка має ці отвори (3), простягаються в поздовжньому напрямку Х-Х' від верху до низу трубчастого тіла (2), тобто простягаються на всю аксіальну довжину (L) пружного елемента (1). 3. Пружний елемент з пінопласту за пунктом 2, який відрізняється тим, що ширина частини (16), оснащеної такими отворами (3), є суттєво такою ж, як ширина частини (18), не оснащеної вказаними отворами (3), при визначенні на не розтягнутій стрічці (8) пінопласту. 4. Пружний елемент з пінопласту за пунктом 1, який відрізняється тим, що отвори (3) розміщуються в шаховому порядку не тільки по відношенню один до одного, але також по відношенню до отворів (3), утворених в будь-якій суміжній частині (16), яка відділена від цих частин частиною (18), не оснащеною вказаними отворами (3). 5. Пружний елемент з пінопласту за пунктом 4, який відрізняється тим, що зовнішня поверхня частини (18), не оснащена отворами (3), демонструє синусоїдальну форму на частині або на всій аксіальній довжині (L) пружного елемента (1). 6. Пружний елемент з пінопласту за пунктом 1, який відрізняється тим, що кількість частин (18), які не оснащені отворами (3), становить від 4 до 12, краще від 6 до 10, а ще краще дорівнює 8. 7. Пружний елемент з пінопласту за пунктом 1, який відрізняється тим, що неперфоровані частини (18) утворюють певну кількість ребер (7) армування, рівномірно розміщених по периферії трубчастого тіла (2) і вздовж його поздовжньої осі (Х-Х'). 8. Пружний елемент з пінопласту за пунктом 1, який відрізняється тим, що пружний елемент (1) містить смужку (8) з щонайменше одним шаром (6) пінопласту і низку прорізів (17), спрямованих в одному напрямку і оточених відповідними ділянками (18), які не містять жодних прорізів (17), і два протилежні кінці (11-12), що виступають у напрямку прорізів (17), причому ці протилежні кінці (11-12) смужки (8) зведені докупи і склеєні, щоб утворити вказане порожнисте трубчасте тіло (2) і при розтягуванні прорізів (17) в поперечному напрямку утворити, завдячуючи загинанню смужки (8), вказані отвори (3) ромбоподібної форми і перетворити не прорізані ділянки (18) на армуючі ребра (7), рівномірно розміщені по периферії трубчастого тіла (2) і вирівняні по його поздовжній осі (Х-Х'). 9. Пружний елемент з пінопласту за пунктом 8, який відрізняється тим, що прорізи (17) в смужці (8) розміщуються по певній кількості переривчастих паралельних ліній (13). 5 UA 101441 C2 5 10 15 10. Пружний елемент з пінопласту за пунктом 8, в якому прорізи (17) в смужці (8) розміщуються в шаховому порядку, і де прорізи (17) на суміжних лініях (13) є зміщеними в їх поздовжньому напрямку (Х-Х'). 11. Пружний елемент з пінопласту за пунктом 8, який відрізняється тим, що прорізи (17) на ділянках (16) між двома суміжними ділянками, що є розділеними непрорізаною ділянкою (18), розміщуються в шаховому порядку, і де прорізи (17) на суміжних лініях (13) є зміщеними в їх поздовжньому напрямку (Х-Х'). 12. Спосіб виготовлення пружного елемента (1) з пінопласту з трубчастим еластичним тілом (2) для використання в подушках, диванних подушках, матрацах, який включає формування переривчастих прорізів (17) вздовж паралельних ліній, що проходять в поздовжньому напрямку (Х-Х') щонайменше частини (16) шару (6) пінопласту, і чергування цих прорізів (17) регулярним чином з суміжною частиною (18) шару (6) пінопласту, не оснащеною вказаними прорізами (17), вирізання поперечної смужки (8) з цього пінопласту, зведення докупи двох протилежних кінців (11-12) смужки (8) і фіксацію цих двох протилежних кінців (11-12) у вигляді трубки з утворенням трубчастого еластичного тіла (2), в якому на зовнішній поверхні і вздовж поздовжньої осі (Х-Х') трубчастого тіла (2) частини (16) з прорізами і суміжні частини (18) без прорізів чергуються регулярним чином і в якому частини (18) без прорізів утворюють ребра (7) армування в трубчастому тілі (2) пружного елемента (1). 6 UA 101441 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
