Пристрій для зволоження взуттєвих заготовок

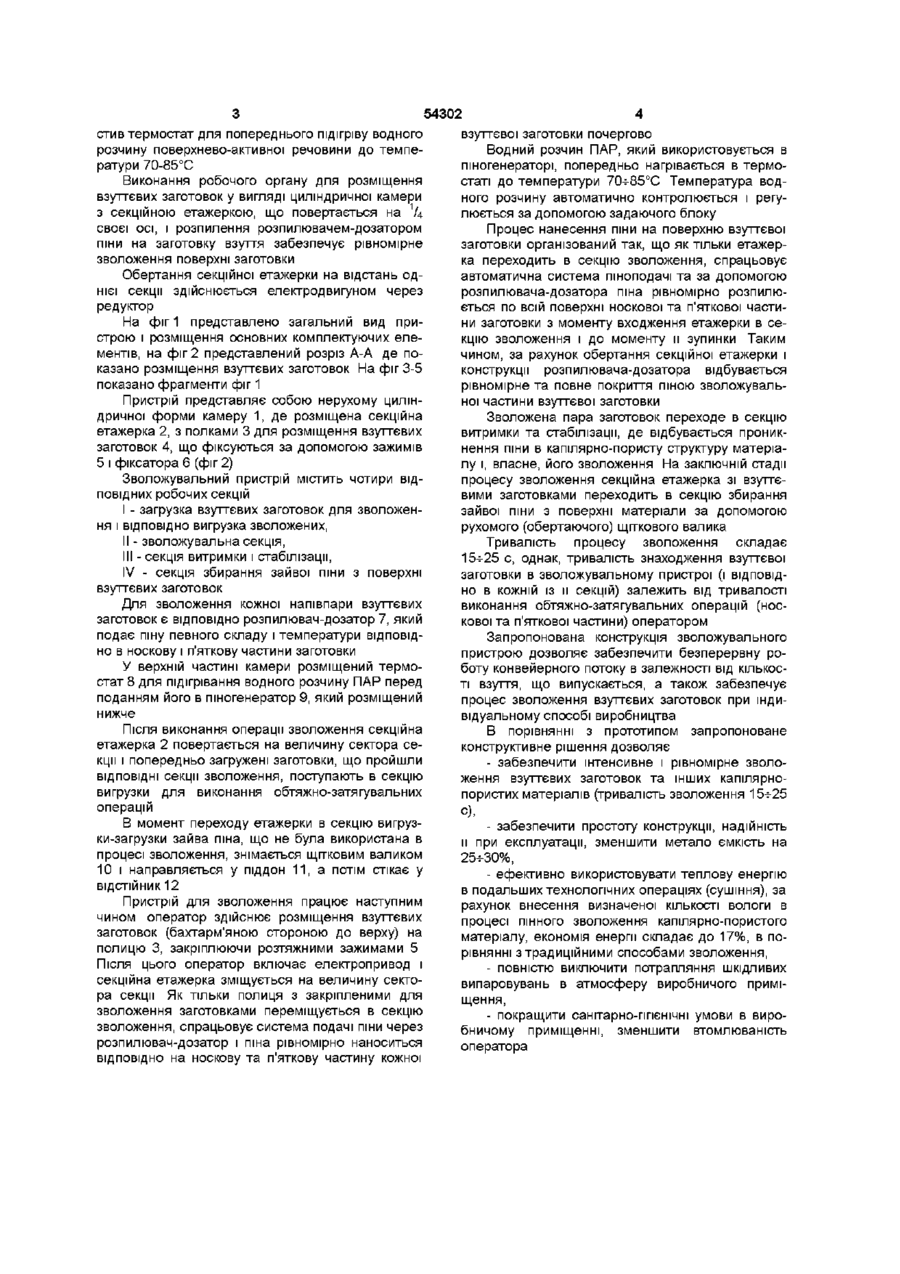

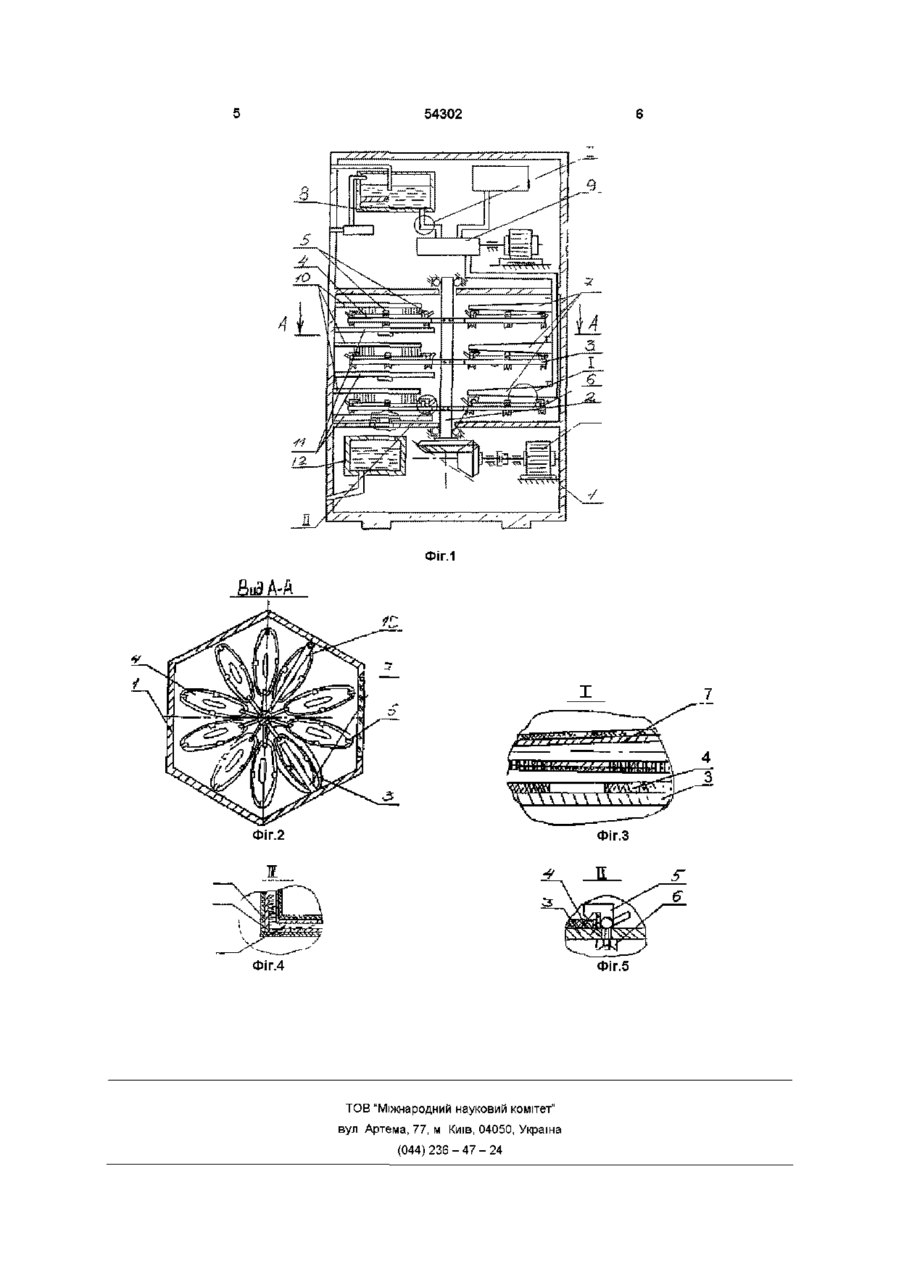

1 Пристрій для зволоження взуттєвих заготовок, що містить робочий орган для розміщення взуттєвих заготовок, пінний генератор, систему Винахід відноситься до обладнання для зволоження взуттєвих заготовок і може бути використаний у легкій промисловості для зволоження заготовок верха взуття перед виконанням обтяжнозатягувальних операцій, а також різних капілярнопористих матеріалів Відомий пристрій для пінного зволоження текстильних матеріалів, що містить пшогенератор для утворення піни і ванну, в яку поступає піна Тканина з рулона рухається через ванну і при виході з неї виносить на своїй поверхні шар піни, яка зволожує и структуру Необхідний для зволоження тканини шар піни формують раклі, встановлені на виході з ванни ( а с СРСР №1172318, МПК D06B9/04) Недоліками даної конструкції є те, що на ній не можна обробляти окремі деталі виробів (наприклад, заготовки взуття), складність пристрою в обслуговуванні, неефективне використання піни, велика металоємкість Відомий також пристрій для зволоження взуттєвих заготовок (ас СРСР №1520681 МПК А43 D11/14), що містить робочий орган для розміщення взуттєвих заготовок, пінний генератор, систему подачі піни та ВІДСТІЙНИК ПІНИ Робочий орган представляє собою конвейєр, призначений для переміщення заготовок в зону нанесення піни - бункер, який має ВІДСТІЙНИК, де накопичується надлишок водного розчину поверхнево-активних речовин подачі піни та ВІДСТІЙНИК ПІНИ, ЯКИЙ відрізняється тим, що робочий орган для розміщення взуттєвих заготовок виконаний у вигляді циліндричної камери з секційною етажеркою, розділеною на секції, одна з яких є зволожувальною, з можливістю повороту секційної етажерки на величину сектора секції навколо своєї осі, пінний генератор оснащений розпилювачем-дозатором, а ВІДСТІЙНИК ПІНИ встановлений внизу циліндричної камери 2 Пристрій за п 1 , який відрізняється тим, що пінний генератор додатково містить термостат для попереднього підігріву водного розчину поверхнево-активної речовини до температури 70-ь85°С (ПАР) Використання конвейєрної стрічки (транспортера) для переміщення взуттєвих деталей призводить до того, що не можливо точно встановити заготовки відносно поверхні піни в бункері, що спричиняє нерівномірності зволоження поверхні взуттєвої заготовки, веде до значних витрат пінного розчину, викликає складності в узгодженні з роботою основного конвейєра, оскільки одночасно із взуттєвою заготовкою шар піни захвачує і стрічка конвейєра В основу винаходу покладено задачу створення такого пристрою зволоження взуттєвих заготовок, в якого введення нових елементів і їх зв'язків забезпечило б рівномірне зволоження поверхні заготовки Поставлена задача досягається тим, що пристрій для зволоження взуттєвих заготовок), що містить робочий орган для розміщення взуттєвих заготовок, пінний генератор, систему подачі піни та ВІДСТІЙНИК піни, згідно з винаходом, робочий орган для розміщення взуттєвих заготовок виконаний у вигляді циліндричної камери з секційною етажеркою, розділеною на секції, одна з яких є зволожувальною, з можливістю повороту секційної етажерки на величину сектора секції навколо своєї осі, пінний генератор оснащений розпилювачемдозатором, а ВІДСТІЙНИК ПІНИ встановлений внизу циліндричної камери Доцільно, щоб пінний генератор додатково мі о со Ю 54302 стив термостат для попереднього підігріву водного розчину поверхнево-активної речовини до температури 70-85°С Виконання робочого органу для розміщення взуттєвих заготовок у вигляді циліндричної камери з секційною етажеркою, що повертається на V4 своєї осі, і розпилення розпилювачем-дозатором піни на заготовку взуття забезпечує рівномірне зволоження поверхні заготовки Обертання секційної етажерки на відстань однієї секції здійснюється електродвигуном через редуктор На фіг 1 представлено загальний вид пристрою і розміщення основних комплектуючих елементів, на фіг 2 представлений розріз А-А де показано розміщення взуттєвих заготовок На фіг 3-5 показано фрагменти фіг 1 Пристрій представляє собою нерухому циліндричної форми камеру 1, де розміщена секційна етажерка 2, з полками 3 для розміщення взуттєвих заготовок 4, що фіксуються за допомогою зажимів 5 і фіксатора 6 (фіг 2) Зволожувальний пристрій містить чотири ВІДПОВІДНИХ робочих секцій I - загрузка взуттєвих заготовок для зволоження і ВІДПОВІДНО вигрузка зволожених, II - зволожувальна секція, III - секція витримки і стабілізації, IV - секція збирання зайвої піни з поверхні взуттєвих заготовок Для зволоження кожної напівпари взуттєвих заготовок є ВІДПОВІДНО розпилювач-дозатор 7, який подає піну певного складу і температури ВІДПОВІДНО в носкову і п'яткову частини заготовки V верхній частині камери розміщений термостат 8 для підігрівання водного розчину ПАР перед поданням його в пшогенератор 9, який розміщений нижче Після виконання операції зволоження секційна етажерка 2 повертається на величину сектора секції і попередньо загружені заготовки, що пройшли ВІДПОВІДНІ секції зволоження, поступають в секцію вигрузки для виконання обтяжно-затягувальних операцій В момент переходу етажерки в секцію вигрузки-загрузки зайва піна, що не була використана в процесі зволоження, знімається щітковим валиком 10 і направляється у піддон 11, а потім стікає у ВІДСТІЙНИК 12 Пристрій для зволоження працює наступним чином оператор здійснює розміщення взуттєвих заготовок (бахтарм'яною стороною до верху) на полицю 3, закріплюючи розтяжними зажимами 5 Після ЦЬОГО оператор включає електропривод і секційна етажерка зміщується на величину сектора секції Як тільки полиця з закріпленими для зволоження заготовками переміщується в секцію зволоження, спрацьовує система подачі піни через розпилювач-дозатор і піна рівномірно наноситься ВІДПОВІДНО на носкову та п'яткову частину кожної взуттєвої заготовки почергово Водний розчин ПАР, який використовується в пшогенераторі, попередньо нагрівається в термостаті до температури 70-ь85°С Температура водного розчину автоматично контролюється і регулюється за допомогою задаючого блоку Процес нанесення піни на поверхню взуттєвої заготовки організований так, що як тільки етажерка переходить в секцію зволоження, спрацьовує автоматична система пшоподачі та за допомогою розпилювача-дозатора піна рівномірно розпилюється по всій поверхні носкової та п'яткової частини заготовки з моменту входження етажерки в секцію зволоження і до моменту и зупинки Таким чином, за рахунок обертання секційної етажерки і конструкції розпилювача-дозатора відбувається рівномірне та повне покриття піною зволожувальної частини взуттєвої заготовки Зволожена пара заготовок переходе в секцію витримки та стабілізації, де відбувається проникнення піни в капілярно-пористу структуру матеріалу і, власне, його зволоження На заключній стадії процесу зволоження секційна етажерка зі взуттєвими заготовками переходить в секцію збирання зайвої піни з поверхні матеріали за допомогою рухомого (обертаючого) щіткового валика Тривалість процесу зволоження складає 15-ь25 с, однак, тривалість знаходження взуттєвої заготовки в зволожувальному пристрої (і ВІДПОВІДНО в кожній із и секцій) залежить від тривалості виконання обтяжно-затягувальних операцій (носкової та п'яткової частини) оператором Запропонована конструкція зволожувального пристрою дозволяє забезпечити безперервну роботу конвейерного потоку в залежності від КІЛЬКОСТІ взуття, що випускається, а також забезпечує процес зволоження взуттєвих заготовок при індивідуальному способі виробництва В порівнянні з прототипом запропоноване конструктивне рішення дозволяє - забезпечити інтенсивне і рівномірне зволоження взуттєвих заготовок та інших капілярнопористих матеріалів (тривалість зволоження 15-ь25 с), - забезпечити простоту конструкції, надійність и при експлуатації, зменшити метало ємкість на 25-ьЗО%, - ефективно використовувати теплову енергію в подальших технологічних операціях (сушіння), за рахунок внесення визначеної КІЛЬКОСТІ ВОЛОГИ В процесі пінного зволоження капілярно-пористого матеріалу, економія енергії складає до 17%, в порівнянні з традиційними способами зволоження, - повністю виключити потрапляння шкідливих випаровувань в атмосферу виробничого приміщення, - покращити санітарно-гігієнічні умови в виробничому приміщенні, зменшити втомлюваність оператора 54302 ФІГ.1 ФІГ.З Фіг.4 Фіг.5 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
