Спосіб реконструкції системи водяного опалення багатоповерхового багатоквартирного житлового будинку

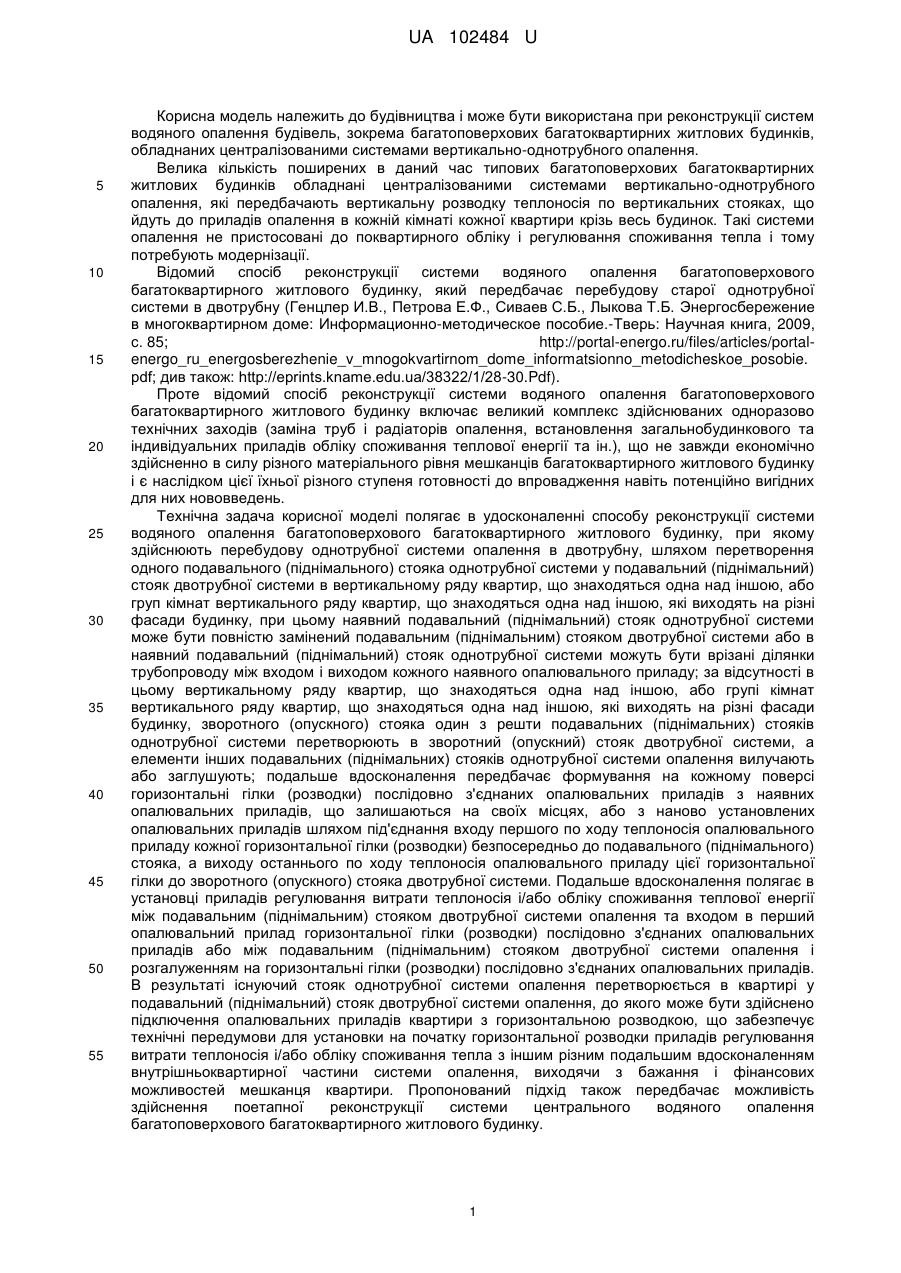

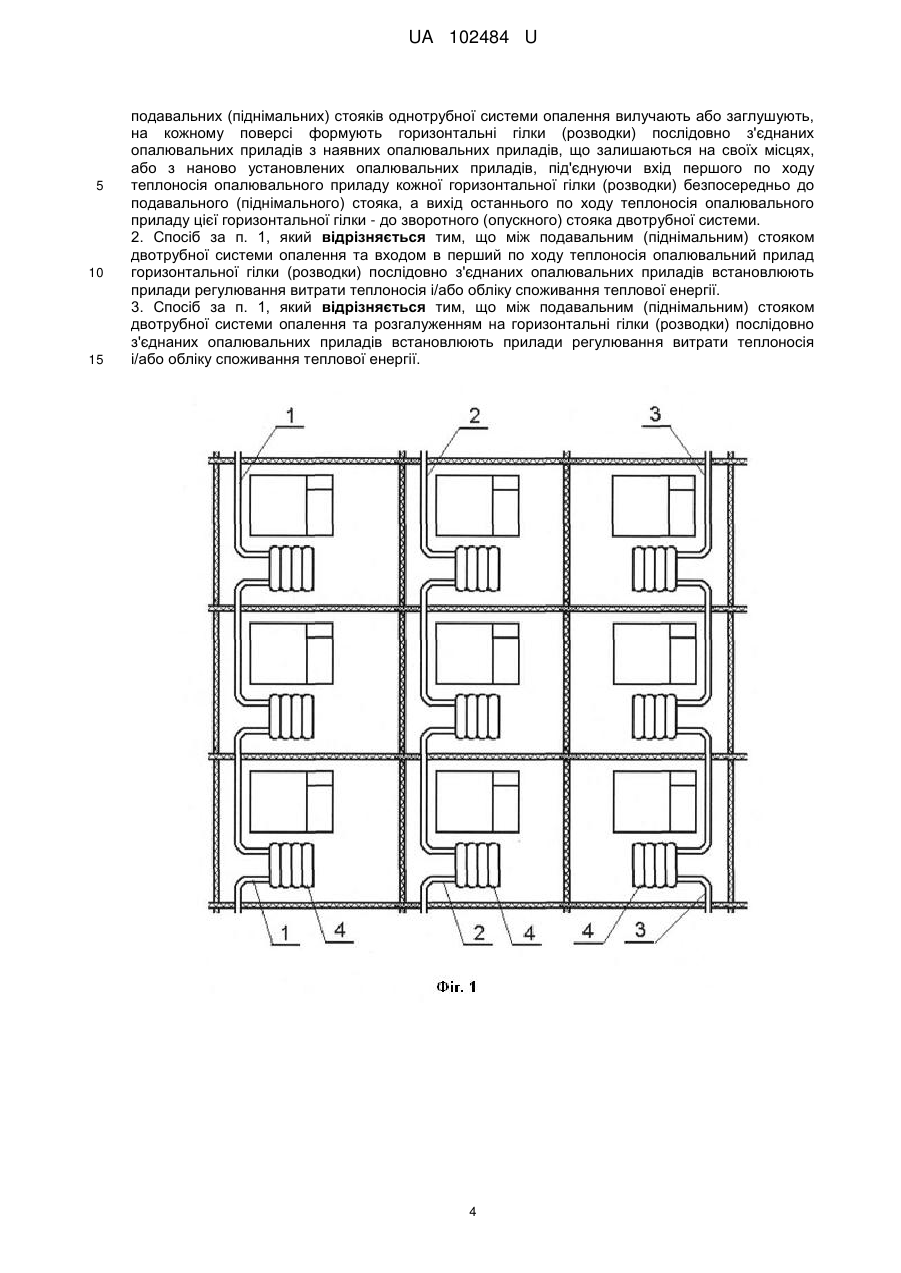

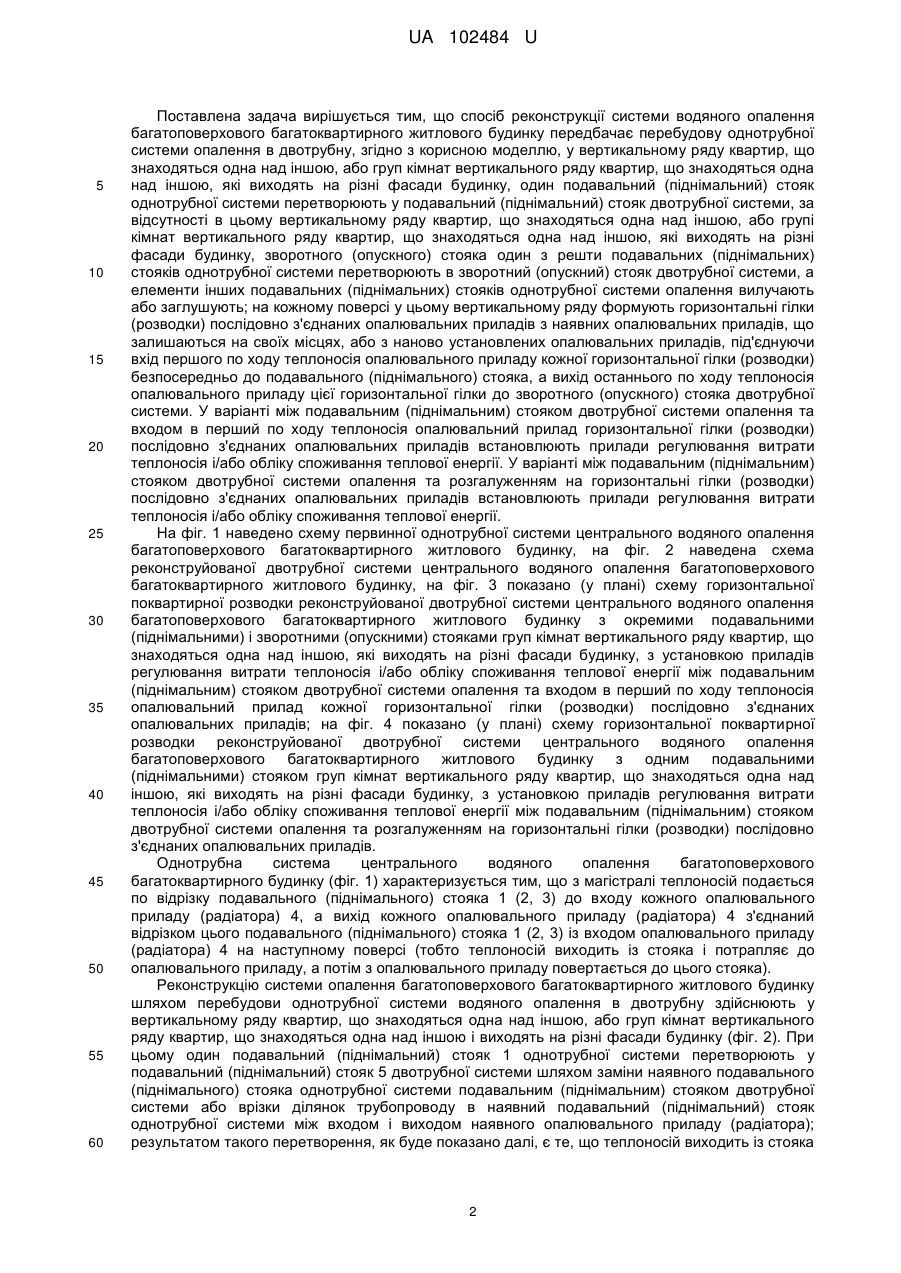

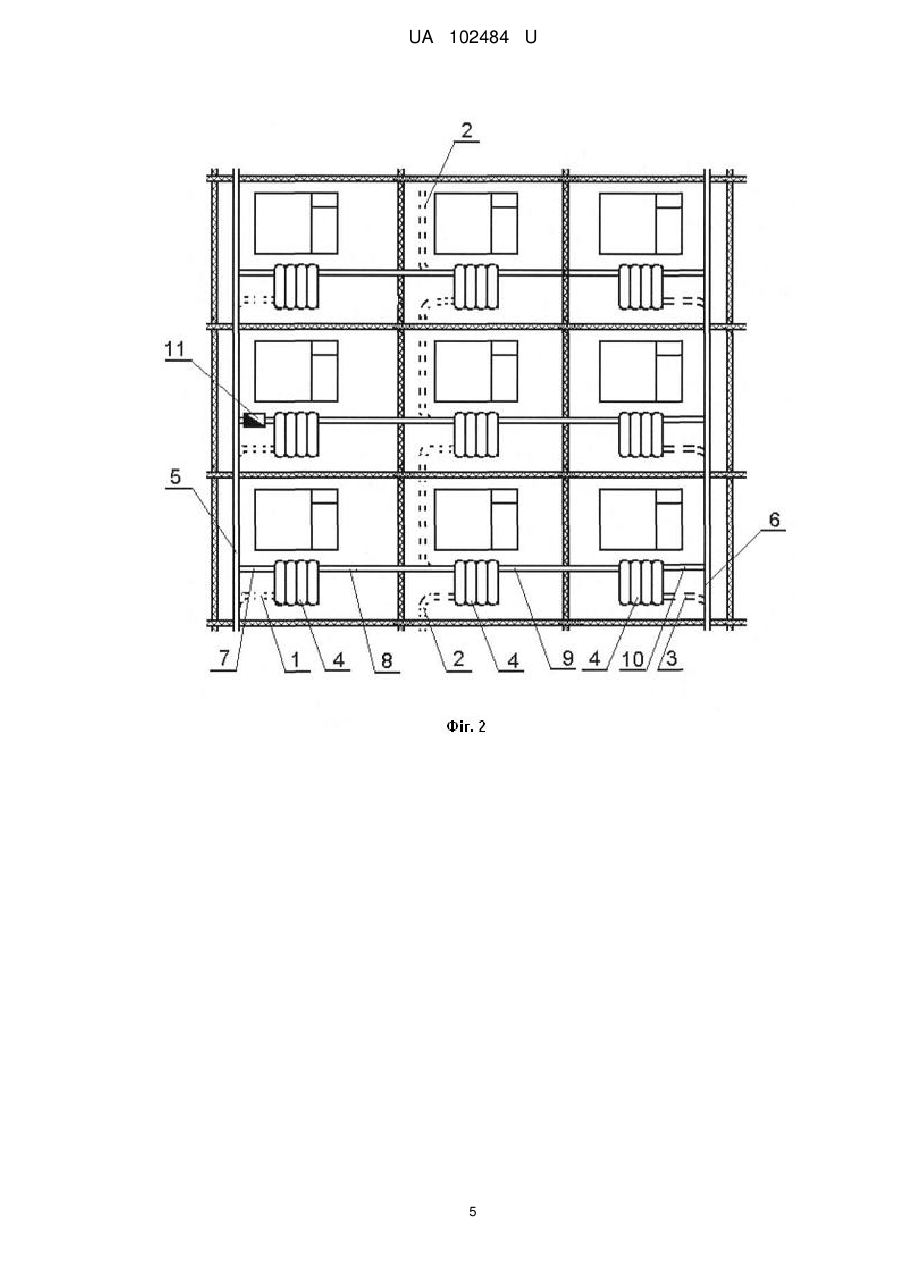

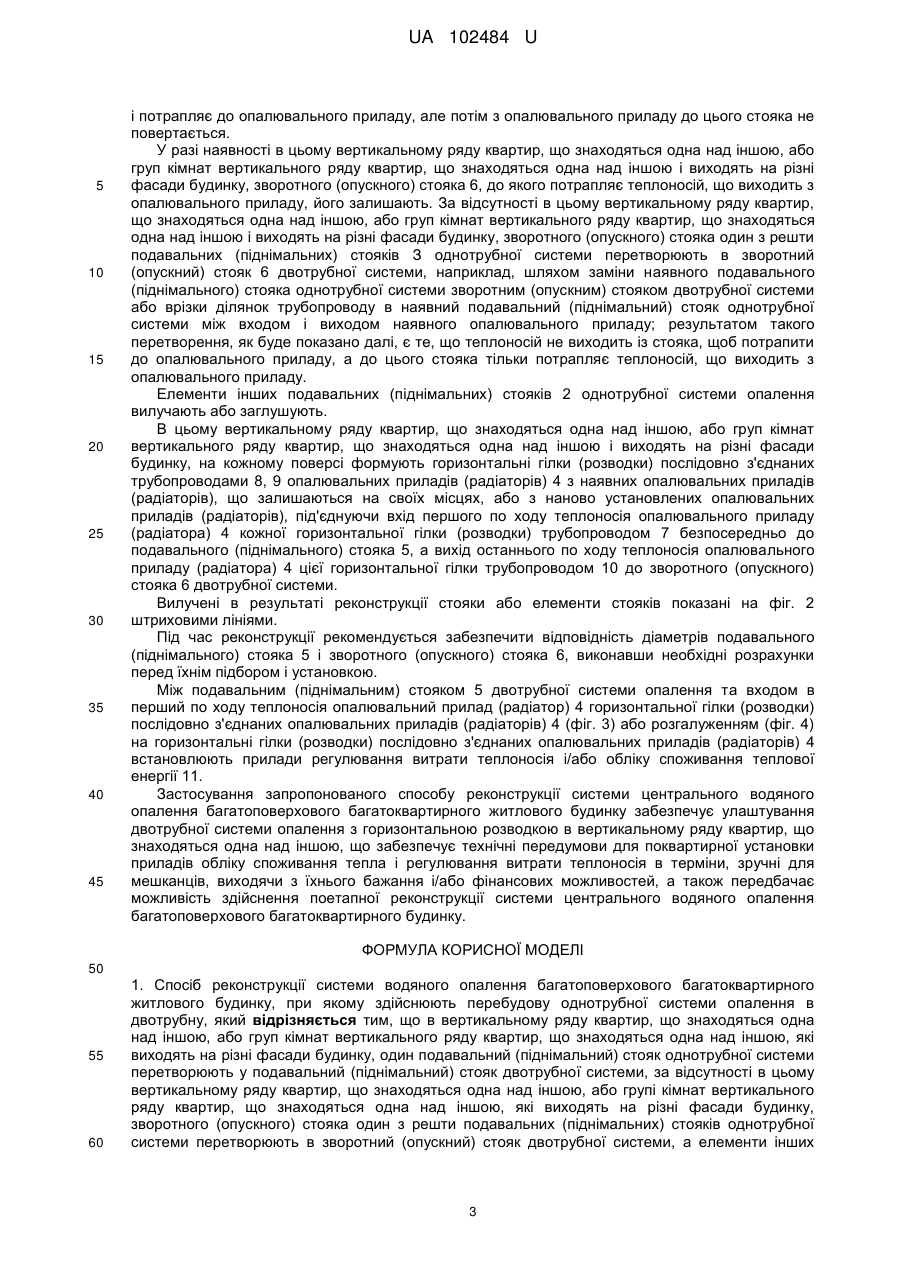

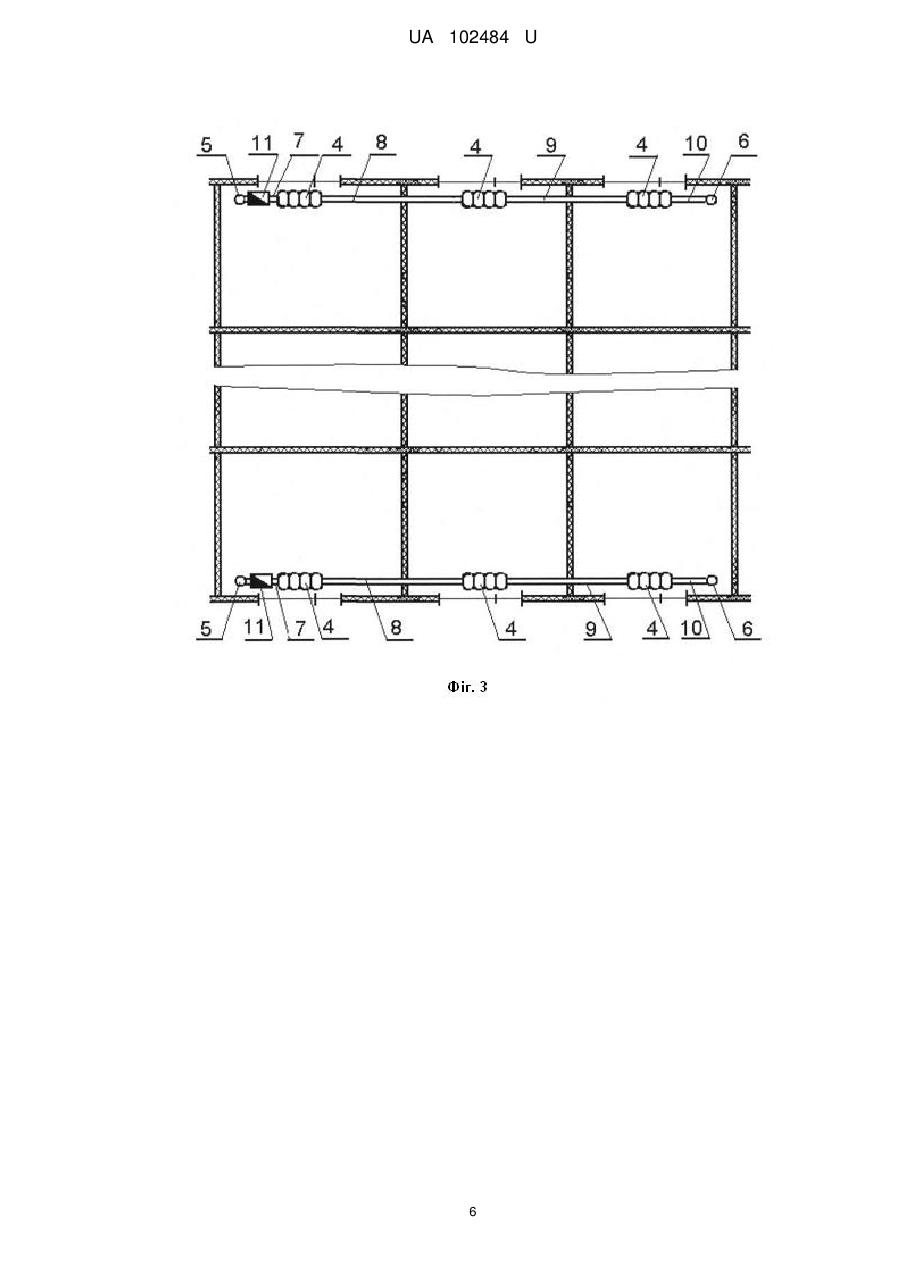

Реферат: Спосіб реконструкції системи водяного опалення багатоповерхового багатоквартирного житлового будинку, при якому здійснюють перебудову однотрубної системи опалення в двотрубну. В вертикальному ряду квартир, що знаходяться одна над іншою, або груп кімнат вертикального ряду квартир, що знаходяться одна над іншою, які виходять на різні фасади будинку, один подавальний (піднімальний) стояк однотрубної системи перетворюють у подавальний (піднімальний) стояк двотрубної системи. За відсутності в цьому вертикальному ряду квартир, що знаходяться одна над іншою, або групі кімнат вертикального ряду квартир, що знаходяться одна над іншою, які виходять на різні фасади будинку, зворотного (опускного) стояка один з решти подавальних (піднімальних) стояків однотрубної системи перетворюють в зворотний (опускний) стояк двотрубної системи. Елементи інших подавальних (піднімальних) стояків однотрубної системи опалення вилучають або заглушують. На кожному поверсі формують горизонтальні гілки (розводки) послідовно з'єднаних опалювальних приладів з наявних опалювальних приладів, що залишаються на своїх місцях, або з наново установлених опалювальних приладів, під'єднуючи вхід першого по ходу теплоносія опалювального приладу кожної горизонтальної гілки (розводки) безпосередньо до подавального (піднімального) стояка. Вихід останнього по ходу теплоносія опалювального приладу цієї горизонтальної гілки до зворотного (опускного) стояка двотрубної системи. UA 102484 U (12) UA 102484 U UA 102484 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівництва і може бути використана при реконструкції систем водяного опалення будівель, зокрема багатоповерхових багатоквартирних житлових будинків, обладнаних централізованими системами вертикально-однотрубного опалення. Велика кількість поширених в даний час типових багатоповерхових багатоквартирних житлових будинків обладнані централізованими системами вертикально-однотрубного опалення, які передбачають вертикальну розводку теплоносія по вертикальних стояках, що йдуть до приладів опалення в кожній кімнаті кожної квартири крізь весь будинок. Такі системи опалення не пристосовані до поквартирного обліку і регулювання споживання тепла і тому потребують модернізації. Відомий спосіб реконструкції системи водяного опалення багатоповерхового багатоквартирного житлового будинку, який передбачає перебудову старої однотрубної системи в двотрубну (Генцлер И.В., Петрова Е.Ф., Сиваев С.Б., Лыкова Т.Б. Энергосбережение в многоквартирном доме: Информационно-методическое пособие.-Тверь: Научная книга, 2009, с. 85; http://portal-energo.ru/files/articles/portalenergo_ru_energosberezhenie_v_mnogokvartirnom_dome_informatsionno_metodicheskoe_posobie. pdf; див також: http://eprints.kname.edu.ua/38322/1/28-30.Pdf). Проте відомий спосіб реконструкції системи водяного опалення багатоповерхового багатоквартирного житлового будинку включає великий комплекс здійснюваних одноразово технічних заходів (заміна труб і радіаторів опалення, встановлення загальнобудинкового та індивідуальних приладів обліку споживання теплової енергії та ін.), що не завжди економічно здійсненно в силу різного матеріального рівня мешканців багатоквартирного житлового будинку і є наслідком цієї їхньої різного ступеня готовності до впровадження навіть потенційно вигідних для них нововведень. Технічна задача корисної моделі полягає в удосконаленні способу реконструкції системи водяного опалення багатоповерхового багатоквартирного житлового будинку, при якому здійснюють перебудову однотрубної системи опалення в двотрубну, шляхом перетворення одного подавального (піднімального) стояка однотрубної системи у подавальний (піднімальний) стояк двотрубної системи в вертикальному ряду квартир, що знаходяться одна над іншою, або груп кімнат вертикального ряду квартир, що знаходяться одна над іншою, які виходять на різні фасади будинку, при цьому наявний подавальний (піднімальний) стояк однотрубної системи може бути повністю замінений подавальним (піднімальним) стояком двотрубної системи або в наявний подавальний (піднімальний) стояк однотрубної системи можуть бути врізані ділянки трубопроводу між входом і виходом кожного наявного опалювального приладу; за відсутності в цьому вертикальному ряду квартир, що знаходяться одна над іншою, або групі кімнат вертикального ряду квартир, що знаходяться одна над іншою, які виходять на різні фасади будинку, зворотного (опускного) стояка один з решти подавальних (піднімальних) стояків однотрубної системи перетворюють в зворотний (опускний) стояк двотрубної системи, а елементи інших подавальних (піднімальних) стояків однотрубної системи опалення вилучають або заглушують; подальше вдосконалення передбачає формування на кожному поверсі горизонтальні гілки (розводки) послідовно з'єднаних опалювальних приладів з наявних опалювальних приладів, що залишаються на своїх місцях, або з наново установлених опалювальних приладів шляхом під'єднання входу першого по ходу теплоносія опалювального приладу кожної горизонтальної гілки (розводки) безпосередньо до подавального (піднімального) стояка, а виходу останнього по ходу теплоносія опалювального приладу цієї горизонтальної гілки до зворотного (опускного) стояка двотрубної системи. Подальше вдосконалення полягає в установці приладів регулювання витрати теплоносія і/або обліку споживання теплової енергії між подавальним (піднімальним) стояком двотрубної системи опалення та входом в перший опалювальний прилад горизонтальної гілки (розводки) послідовно з'єднаних опалювальних приладів або між подавальним (піднімальним) стояком двотрубної системи опалення і розгалуженням на горизонтальні гілки (розводки) послідовно з'єднаних опалювальних приладів. В результаті існуючий стояк однотрубної системи опалення перетворюється в квартирі у подавальний (піднімальний) стояк двотрубної системи опалення, до якого може бути здійснено підключення опалювальних приладів квартири з горизонтальною розводкою, що забезпечує технічні передумови для установки на початку горизонтальної розводки приладів регулювання витрати теплоносія і/або обліку споживання тепла з іншим різним подальшим вдосконаленням внутрішньоквартирної частини системи опалення, виходячи з бажання і фінансових можливостей мешканця квартири. Пропонований підхід також передбачає можливість здійснення поетапної реконструкції системи центрального водяного опалення багатоповерхового багатоквартирного житлового будинку. 1 UA 102484 U 5 10 15 20 25 30 35 40 45 50 55 60 Поставлена задача вирішується тим, що спосіб реконструкції системи водяного опалення багатоповерхового багатоквартирного житлового будинку передбачає перебудову однотрубної системи опалення в двотрубну, згідно з корисною моделлю, у вертикальному ряду квартир, що знаходяться одна над іншою, або груп кімнат вертикального ряду квартир, що знаходяться одна над іншою, які виходять на різні фасади будинку, один подавальний (піднімальний) стояк однотрубної системи перетворюють у подавальний (піднімальний) стояк двотрубної системи, за відсутності в цьому вертикальному ряду квартир, що знаходяться одна над іншою, або групі кімнат вертикального ряду квартир, що знаходяться одна над іншою, які виходять на різні фасади будинку, зворотного (опускного) стояка один з решти подавальних (піднімальних) стояків однотрубної системи перетворюють в зворотний (опускний) стояк двотрубної системи, а елементи інших подавальних (піднімальних) стояків однотрубної системи опалення вилучають або заглушують; на кожному поверсі у цьому вертикальному ряду формують горизонтальні гілки (розводки) послідовно з'єднаних опалювальних приладів з наявних опалювальних приладів, що залишаються на своїх місцях, або з наново установлених опалювальних приладів, під'єднуючи вхід першого по ходу теплоносія опалювального приладу кожної горизонтальної гілки (розводки) безпосередньо до подавального (піднімального) стояка, а вихід останнього по ходу теплоносія опалювального приладу цієї горизонтальної гілки до зворотного (опускного) стояка двотрубної системи. У варіанті між подавальним (піднімальним) стояком двотрубної системи опалення та входом в перший по ходу теплоносія опалювальний прилад горизонтальної гілки (розводки) послідовно з'єднаних опалювальних приладів встановлюють прилади регулювання витрати теплоносія і/або обліку споживання теплової енергії. У варіанті між подавальним (піднімальним) стояком двотрубної системи опалення та розгалуженням на горизонтальні гілки (розводки) послідовно з'єднаних опалювальних приладів встановлюють прилади регулювання витрати теплоносія і/або обліку споживання теплової енергії. На фіг. 1 наведено схему первинної однотрубної системи центрального водяного опалення багатоповерхового багатоквартирного житлового будинку, на фіг. 2 наведена схема реконструйованої двотрубної системи центрального водяного опалення багатоповерхового багатоквартирного житлового будинку, на фіг. 3 показано (у плані) схему горизонтальної поквартирної розводки реконструйованої двотрубної системи центрального водяного опалення багатоповерхового багатоквартирного житлового будинку з окремими подавальними (піднімальними) і зворотними (опускними) стояками груп кімнат вертикального ряду квартир, що знаходяться одна над іншою, які виходять на різні фасади будинку, з установкою приладів регулювання витрати теплоносія і/або обліку споживання теплової енергії між подавальним (піднімальним) стояком двотрубної системи опалення та входом в перший по ходу теплоносія опалювальний прилад кожної горизонтальної гілки (розводки) послідовно з'єднаних опалювальних приладів; на фіг. 4 показано (у плані) схему горизонтальної поквартирної розводки реконструйованої двотрубної системи центрального водяного опалення багатоповерхового багатоквартирного житлового будинку з одним подавальними (піднімальними) стояком груп кімнат вертикального ряду квартир, що знаходяться одна над іншою, які виходять на різні фасади будинку, з установкою приладів регулювання витрати теплоносія і/або обліку споживання теплової енергії між подавальним (піднімальним) стояком двотрубної системи опалення та розгалуженням на горизонтальні гілки (розводки) послідовно з'єднаних опалювальних приладів. Однотрубна система центрального водяного опалення багатоповерхового багатоквартирного будинку (фіг. 1) характеризується тим, що з магістралі теплоносій подається по відрізку подавального (піднімального) стояка 1 (2, 3) до входу кожного опалювального приладу (радіатора) 4, а вихід кожного опалювального приладу (радіатора) 4 з'єднаний відрізком цього подавального (піднімального) стояка 1 (2, 3) із входом опалювального приладу (радіатора) 4 на наступному поверсі (тобто теплоносій виходить із стояка і потрапляє до опалювального приладу, а потім з опалювального приладу повертається до цього стояка). Реконструкцію системи опалення багатоповерхового багатоквартирного житлового будинку шляхом перебудови однотрубної системи водяного опалення в двотрубну здійснюють у вертикальному ряду квартир, що знаходяться одна над іншою, або груп кімнат вертикального ряду квартир, що знаходяться одна над іншою і виходять на різні фасади будинку (фіг. 2). При цьому один подавальний (піднімальний) стояк 1 однотрубної системи перетворюють у подавальний (піднімальний) стояк 5 двотрубної системи шляхом заміни наявного подавального (піднімального) стояка однотрубної системи подавальним (піднімальним) стояком двотрубної системи або врізки ділянок трубопроводу в наявний подавальний (піднімальний) стояк однотрубної системи між входом і виходом наявного опалювального приладу (радіатора); результатом такого перетворення, як буде показано далі, є те, що теплоносій виходить із стояка 2 UA 102484 U 5 10 15 20 25 30 35 40 45 і потрапляє до опалювального приладу, але потім з опалювального приладу до цього стояка не повертається. У разі наявності в цьому вертикальному ряду квартир, що знаходяться одна над іншою, або груп кімнат вертикального ряду квартир, що знаходяться одна над іншою і виходять на різні фасади будинку, зворотного (опускного) стояка 6, до якого потрапляє теплоносій, що виходить з опалювального приладу, його залишають. За відсутності в цьому вертикальному ряду квартир, що знаходяться одна над іншою, або груп кімнат вертикального ряду квартир, що знаходяться одна над іншою і виходять на різні фасади будинку, зворотного (опускного) стояка один з решти подавальних (піднімальних) стояків З однотрубної системи перетворюють в зворотний (опускний) стояк 6 двотрубної системи, наприклад, шляхом заміни наявного подавального (піднімального) стояка однотрубної системи зворотним (опускним) стояком двотрубної системи або врізки ділянок трубопроводу в наявний подавальний (піднімальний) стояк однотрубної системи між входом і виходом наявного опалювального приладу; результатом такого перетворення, як буде показано далі, є те, що теплоносій не виходить із стояка, щоб потрапити до опалювального приладу, а до цього стояка тільки потрапляє теплоносій, що виходить з опалювального приладу. Елементи інших подавальних (піднімальних) стояків 2 однотрубної системи опалення вилучають або заглушують. В цьому вертикальному ряду квартир, що знаходяться одна над іншою, або груп кімнат вертикального ряду квартир, що знаходяться одна над іншою і виходять на різні фасади будинку, на кожному поверсі формують горизонтальні гілки (розводки) послідовно з'єднаних трубопроводами 8, 9 опалювальних приладів (радіаторів) 4 з наявних опалювальних приладів (радіаторів), що залишаються на своїх місцях, або з наново установлених опалювальних приладів (радіаторів), під'єднуючи вхід першого по ходу теплоносія опалювального приладу (радіатора) 4 кожної горизонтальної гілки (розводки) трубопроводом 7 безпосередньо до подавального (піднімального) стояка 5, а вихід останнього по ходу теплоносія опалювального приладу (радіатора) 4 цієї горизонтальної гілки трубопроводом 10 до зворотного (опускного) стояка 6 двотрубної системи. Вилучені в результаті реконструкції стояки або елементи стояків показані на фіг. 2 штриховими лініями. Під час реконструкції рекомендується забезпечити відповідність діаметрів подавального (піднімального) стояка 5 і зворотного (опускного) стояка 6, виконавши необхідні розрахунки перед їхнім підбором і установкою. Між подавальним (піднімальним) стояком 5 двотрубної системи опалення та входом в перший по ходу теплоносія опалювальний прилад (радіатор) 4 горизонтальної гілки (розводки) послідовно з'єднаних опалювальних приладів (радіаторів) 4 (фіг. 3) або розгалуженням (фіг. 4) на горизонтальні гілки (розводки) послідовно з'єднаних опалювальних приладів (радіаторів) 4 встановлюють прилади регулювання витрати теплоносія і/або обліку споживання теплової енергії 11. Застосування запропонованого способу реконструкції системи центрального водяного опалення багатоповерхового багатоквартирного житлового будинку забезпечує улаштування двотрубної системи опалення з горизонтальною розводкою в вертикальному ряду квартир, що знаходяться одна над іншою, що забезпечує технічні передумови для поквартирної установки приладів обліку споживання тепла і регулювання витрати теплоносія в терміни, зручні для мешканців, виходячи з їхнього бажання і/або фінансових можливостей, а також передбачає можливість здійснення поетапної реконструкції системи центрального водяного опалення багатоповерхового багатоквартирного будинку. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Спосіб реконструкції системи водяного опалення багатоповерхового багатоквартирного житлового будинку, при якому здійснюють перебудову однотрубної системи опалення в двотрубну, який відрізняється тим, що в вертикальному ряду квартир, що знаходяться одна над іншою, або груп кімнат вертикального ряду квартир, що знаходяться одна над іншою, які виходять на різні фасади будинку, один подавальний (піднімальний) стояк однотрубної системи перетворюють у подавальний (піднімальний) стояк двотрубної системи, за відсутності в цьому вертикальному ряду квартир, що знаходяться одна над іншою, або групі кімнат вертикального ряду квартир, що знаходяться одна над іншою, які виходять на різні фасади будинку, зворотного (опускного) стояка один з решти подавальних (піднімальних) стояків однотрубної системи перетворюють в зворотний (опускний) стояк двотрубної системи, а елементи інших 3 UA 102484 U 5 10 15 подавальних (піднімальних) стояків однотрубної системи опалення вилучають або заглушують, на кожному поверсі формують горизонтальні гілки (розводки) послідовно з'єднаних опалювальних приладів з наявних опалювальних приладів, що залишаються на своїх місцях, або з наново установлених опалювальних приладів, під'єднуючи вхід першого по ходу теплоносія опалювального приладу кожної горизонтальної гілки (розводки) безпосередньо до подавального (піднімального) стояка, а вихід останнього по ходу теплоносія опалювального приладу цієї горизонтальної гілки - до зворотного (опускного) стояка двотрубної системи. 2. Спосіб за п. 1, який відрізняється тим, що між подавальним (піднімальним) стояком двотрубної системи опалення та входом в перший по ходу теплоносія опалювальний прилад горизонтальної гілки (розводки) послідовно з'єднаних опалювальних приладів встановлюють прилади регулювання витрати теплоносія і/або обліку споживання теплової енергії. 3. Спосіб за п. 1, який відрізняється тим, що між подавальним (піднімальним) стояком двотрубної системи опалення та розгалуженням на горизонтальні гілки (розводки) послідовно з'єднаних опалювальних приладів встановлюють прилади регулювання витрати теплоносія і/або обліку споживання теплової енергії. 4 UA 102484 U 5 UA 102484 U 6 UA 102484 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
