Рефлектор з кріпильним пристроєм для ошийників для тварин

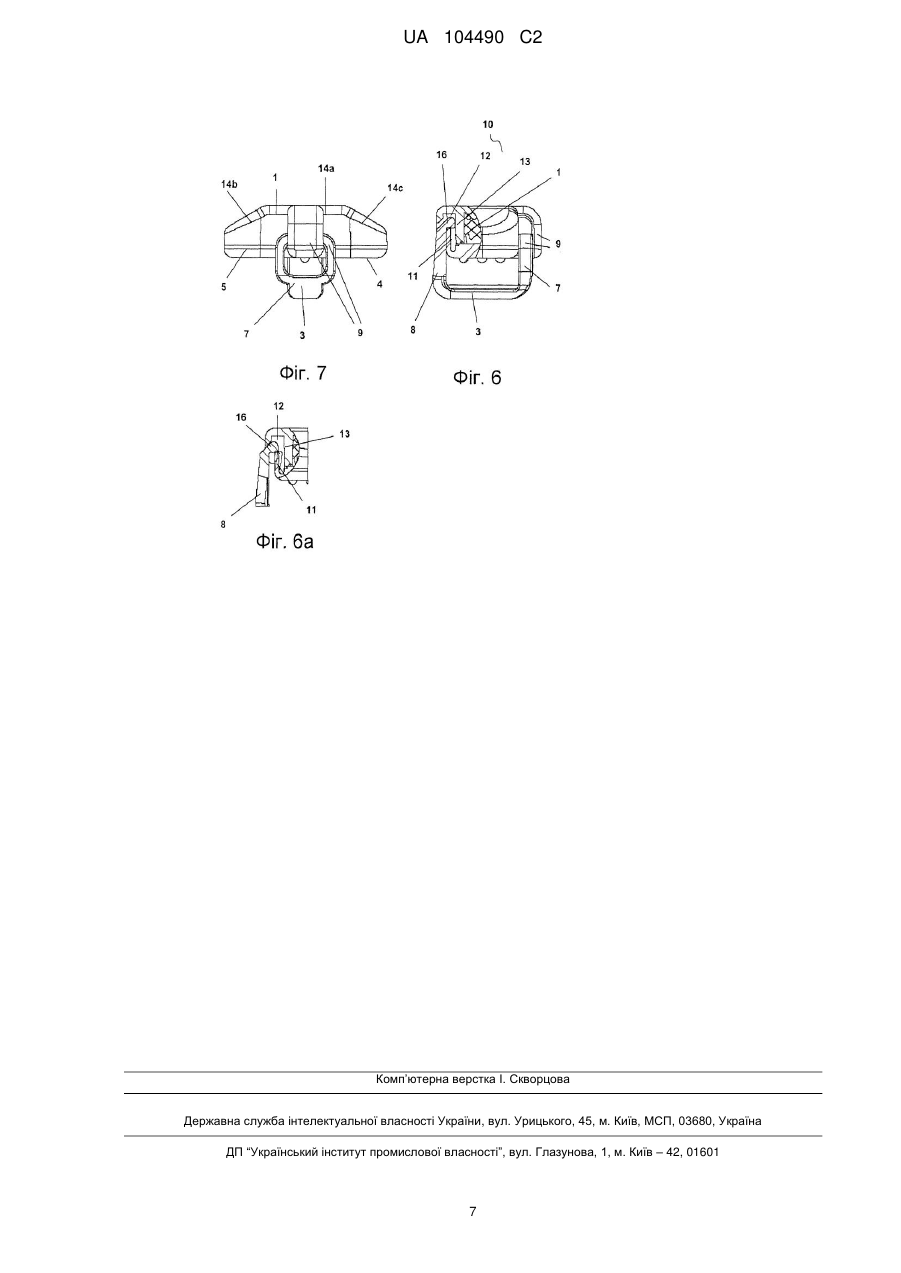

Реферат: Винахід стосується рефлектора (10) з кріпильним пристроєм для ошийника для тварин. Рефлектор містить основну пластинку (2) з нижньою поверхнею (4) і верхньою поверхнею (5). Фіксатор (3), який має по суті U-подібну форму, проходить над нижньою поверхнею основної пластинки, при цьому кінець першої ніжки (7) фіксатора прикріплений за допомогою рухомого з'єднання (9) до першої сторони основної пластинки, а кінець другої ніжки (8) придатний для нерознімного кріплення до сторони основної пластинки, протилежної до першої сторони. На верхній поверхні основної пластинки розташовані тригранні призми (1). На нижній поверхні основної пластинки розташований(ні) один або більша кількість виступів (6). Винахід також стосується ошийника, який містить активну речовину, яка може виділятися з нього по всій його довжині. Принаймні один з рефлекторів, згідно з винаходом, прикріплений до ошийника. Винахід також стосується системи, яка містить ошийник, який містить активну речовину, яка може виділятися з нього по усій його довжині, і принаймні один з рефлекторів згідно з винаходом. UA 104490 C2 (12) UA 104490 C2 UA 104490 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід відноситься до рефлектора з кріпильним пристроєм для ошийників для тварин і до ошийників для тварин, які містять активну речовину, в комбінації з рефлектором згідно з винаходом. Ошийники для тварин, які містять активні речовини і мають світловідбивний матеріал на усій своїй площі поверхні, відомі, наприклад, з документів FR 2 594 001, BE 904 548, DE 3242741 A1, EP 0076038 B1, US 4091766 і US 2006/0144345 A1. Недоліком цих ошийників є низька концентрація світлового променя і, тому, слабке відбивання. Ошийники попереднього рівня техніки з світловідбивним покриттям на усій своїй поверхні не є стійкими до подряпин і руйнуються від дії хімічних речовин або механічного напруження. Також відомі ошийники для тварин, які мають один або більшу кількість окремих рефлекторів, наприклад з документів JP 2000-14268, DE 2951066, DE 198606760 U, DE 1985348624 U. Недоліком цих ошийників є те, що не забезпечується відбивання світла в усіх напрямках. Окрім того, не можна виключати ймовірності погіршення виділення активної речовини описаними рефлекторами під час використання ошийників, які містять активну речовину. Відомі рефлектори можуть зніматися з ошийника. У випадках, де рефлектори заздалегідь кріпляться до ошийників, які містять активну речовину, це призводить до появи ризику потрапляння брудних рефлекторів, які стають доступними, в руки або рот дітей. Для підвищення безпеки людей і тварин, задачею є надання рефлекторів для ошийника для тварин, які не мають вищеописаних недоліків. Задача винаходу вирішується рефлектором з кріпильним пристроєм для ошийника для тварин, який містить основну пластинку з нижньою поверхнею і верхньою поверхнею. Фіксатор, який має по суті U-подібну форму, проходить над нижньою поверхнею основної пластинки, при цьому кінець першої ніжки фіксатора прикріплений за допомогою рухомого з‘єднання з першою стороною основної пластинки, а кінець другої ніжки придатний для нерознімного кріплення до сторони основної пластинки, протилежної до першої сторони. На нижній поверхні основної пластинки розташований(ні) один або більша кількість виступів. Рефлектор попереднього рівня техніки є дзеркальцем, яке виготовлене зі скла або прозорого пластика, на тильній стороні якого розташовані тригранні призми. Тригранна призма має три світлоневідбивні плоскі поверхні, які перпендикулярні одна до іншої. Світло, яке проходить крізь дзеркальце, повністю відбивається на тригранних призмах і фактично повністю повертається в напрямі до джерела світла. Застосування тригранних призм дозволяє відбивання світла назад до джерела випромінювання по більшій мірі незалежно від орієнтації рефлектора. Окрім того, можливе інтенсивніше відбивання концентрованого світлового променя тригранними призмами, ніж у випадку покритих по усій своїй площі поверхні рефлекторних смуг, таких як ті, що описані в попередньому рівні техніки. Переважно, тригранні призми розташовані в кришці, яка кріпиться до периферії основної пластинки. Тригранні призми розташовані вздовж рефлекторної поверхні. Рефлекторна поверхня є криволінійною або сегментованою в напрямі, перпендикулярному до напряму орієнтації фіксатора. Рефлекторна поверхня проходить над зовнішньою поверхнею основної пластинки і найбільш віддалена від зовнішньої поверхні основної пластинки в центральній частині в напрямі, перпендикулярному до фіксатора. Переважно, рефлекторна поверхня має центральну частину, яка проходить паралельно основній пластинці, і дві бічні поверхні, які симетричні одна до іншої і збоку з‘єднуються з центральною частиною та нахилені під кутом 60° від точки з‘єднання до основної пластинки. Тригранні призми виготовляються з термопластичного матеріалу, такого як, наприклад, полікарбонат, поліметилметакрилат, поліпропілен або поліамід, і, тому, стійкі до подряпин, і стійкі до дії хімічних речовин та механічного навантаження. Задача винаходу також вирішується ошийником для тварин, який містить активну речовину, яка може виділятися з нього по усій його довжині. Переважно, активною речовиною є інсектицид, особливо переважно речовиною проти бліх або кліщів. Переважно, ошийник виготовляється з пластику, який містить активну речовину, яка виділяється під час руху, при цьому, переважно, пластик є полівінілхлоридом. Принаймні один, переважно три, особливо переважно чотири рефлектора згідно з винаходом кріпиться(кріпляться) до ошийника. Якщо кріпиться три рефлектора, то вони розташовані на ошийнику, коли він формує круглу петлю, на кутовій відстані один від іншого, що становить 100 - 140 градусів, особливо переважно 118 - 122 градусів. Якщо прикріплено чотири рефлектори, то вони розташовані на ошийнику, коли він формує круглу петлю, на кутовій відстані один від іншого, що становить 80 100 градусів, особливо переважно 88 - 92 градусів. Рефлектори нерознімно прикріплені до ошийника. 1 UA 104490 C2 5 10 15 20 25 30 35 40 45 50 55 Виступи на зовнішній стороні основної пластинки дозволяють активній речовині вільно виділятися з ошийника. Переважно, виступи виконані у такий спосіб, що вони перешкоджають ковзанню рефлектора по ошийнику, наприклад мають форму гуль. Задача винаходу також вирішується системою, яка містить вищеописаний ошийник, який містить активну речовину, яка може виділятися з ошийника по усій його довжині, і, переважно, є інсектицидом, особливо переважно речовиною проти бліх або кліщів, і містить принаймні один, переважно три, особливо переважно чотири рефлектора згідно з винаходом. Рефлектор згідно з винаходом має світловіддавальні властивості і може кріпитися до ошийника, який містить активну речовину, без погіршення ефективності останнього. Завдяки тригранним призмам і, зокрема, використанню 3 або 4 рефлекторів згідно з винаходом одержується відбивання світла в усіх напрямах на ошийнику без покривання його світловідбивними матеріалами по усій його площі поверхні. Тому, значно підвищується безпека тварин, які носять такий ошийник, зокрема на прогулянці. Можливість нерознімного кріплення рефлектора до ошийника для тварин, який містить активну речовину, перешкоджає потраплянню рефлекторів, які стають доступними і можуть забруднюватися активною речовиною, до рук або роту дітей. Фігури та Приклади Фігури показують Фігура 1 показує рефлектор в розібраному стані із зображенням окремих його компонентів; Фігура 2 показує рефлектор у закритому стані; Фігура 3 зображає рефлектор в ще не закритому стані; Фігура 4 зображає вид збоку встановленого рефлектора; Фігура 5 зображає ошийник з встановленими на ньому рефлекторами; Фігури 6 і 6a зображають виріз рефлектора на ділянці гнізда Фігура 7 зображає подальший вид збоку рефлектора. Фігура 1 зображає вид рефлектора 10 у розібраному стані з окремими компонентами. Рефлектор 10 складається з основної пластинки 2, яка має нижню поверхню 4 і верхню поверхню 5 (дивіться фігуру 7) і фіксатор 3, який має по суті U-подібну форму і проходить над нижньою поверхнею 4. На верхній поверхні 5 основної пластинки 2 розташовані тригранні призми. Тригранні призми 1 розташовані в кришці 13, яка з‘єднується з периферією основної пластинки 2. Тригранні призми 1 своїми гладкими сторонами формують плоску рефлекторну поверхню 14. На поверхні 4 основної пластинки 2 розташована(ні) одна або більша кількість виступів 6 у формі гуль. Кінець першої ніжки 7 фіксатора 3 кріпиться за допомогою рухомого з‘єднання 9 до першої сторони основної пластинки 2. В зображеному прикладі, рухоме з‘єднання містить дві петлі, які зчіплюються одна в іншій. Кінець другої ніжки 8 придатний для нерознімного кріплення до сторони основної пластинки 2, протилежної до першої сторони. Кінець другої ніжки 8 має зачіпний виступ 16. Шляхом взаємодії зачіпного виступу 16 з язичком 11, прикріпленим до основної пластинки 2, і гніздом 12, сформованим на кришці 13, ніжка 8 при закриванні нерознімно з‘єднується з основною пластинкою 2. Фігура 2 зображає рефлектор 10 у закритому стані. Зачіпний виступ 16 не можна побачити, оскільки він зчеплений з язичком 11 всередині гнізда 12. Фігура 3 зображає рефлектор в ще не закритому стані. Дві петлі на корпусі 13 і на кінці ніжки 7 фіксатора 3 зчіплюються одна в іншій і формують рухоме з‘єднання 9. Фігура 4 зображає рефлектор 10, який встановлений на ошийнику 15. Виступи 6 у формі гуль розташовані на відстані одна від іншої між нижньою поверхнею 4 основної пластинки 2 і ошийником 15 і, у той же час, перешкоджають рефлектору 10 ковзати по ошийнику 15. У випадку ошийника 15, який містить активну речовину, відстань між основною пластинкою 2 і ошийником 15 також дозволяє активній речовині безперешкодно вивільнятися з ошийника 15 у цьому напрямі. Фігура 5 зображає закритий ошийник 15 з трьома встановленими на ньому рефлекторами 10. Три рефлектора 10 відповідно встановлені з кутовою відстанню 120 градусів один від іншого для забезпечення відбиття світла від усіх можливих напрямів. Фігури 6 і 6a зображають виріз в рефлекторі на ділянці гнізда. Коли відбувається закривання, то зачіпний виступ 16 вставляється в гніздо 12 шляхом вдавлювання ніжки 8. Язичок 11 у цьому випадку вдавлюється всередину відносно кришки 13, доки зачіпний виступ 16 не зачепиться за кінець язичка 11. Язичок 11 повертається у своє вихідне положення під зачіпний виступ 16. Зачіпний виступ 16 потім не може знову розблоковуватися, оскільки язичок 2 UA 104490 C2 5 10 15 20 25 30 35 40 45 50 55 11 перешкоджає зачіпному виступу 16 рухатися вниз з гнізда 12. Скошена напрямна сторона гнізда 12 перешкоджає зачіпному виступу 16 рухатися горизонтально. Фігура 7 зображає рефлектор з однієї сторони. Основна пластинка 2 має виступи 6 у формі гуль на своїй нижній поверхні 4 і кришку 13 на своїй верхній поверхні 5. Тригранні призми 1 розташовані в кришці 13, яка з‘єднується з периферією основної пластинки 2. Тригранні призми 1 своїми гладкими сторонами формують плоску рефлекторну поверхню 14. Рефлекторна поверхня сегментована в напрямі, перпендикулярному напряму орієнтації фіксатора 3. Рефлекторна поверхня 14 проходить над верхньою поверхнею 5 основної пластинки 2 і найбільш віддалена від верхньої поверхні 5 основної пластинки 2 в центральній частині в напрямі, перпендикулярно до фіксатора 3. Сегментована поверхня 14 рефлектора містить центральну частину 14a, яка проходить паралельно основній пластинці 2, а також дві бічні поверхні 14b, 14c, які симетричні одна відносно іншої і збоку з‘єднуються з центральною частиною 14a, і нахилені під кутом 60° від точки з‘єднання до основної пластинки 2. ФОРМУЛА ВИНАХОДУ 1. Рефлектор (10) з кріпильним пристроєм для ошийника (15) для тварин, який містить основну пластинку (2) з нижньою поверхнею (4) і верхньою поверхнею (5), яка має одну або більшу кількість виступів (6) на нижній поверхні (4), і тригранні призми (1) на зовнішній поверхні; фіксатор (3), який по суті має U-подібну форму і проходить над нижньою поверхнею (4), при цьому кінець першої ніжки (7) фіксатора (3) прикріплений за допомогою рухомого з'єднання (9) до першої сторони основної пластинки (2), а кінець другої ніжки (8) фіксатора (3) придатний для нерознімного кріплення до сторони основної пластинки (2), протилежної до першої сторони. 2. Рефлектор (10) за п. 1, який відрізняється тим, що тригранні призми (1) розташовані в кришці (13), яка виконана з можливістю з'єднання з периферією основної пластинки (2), і вздовж відбивної поверхні (14). 3. Рефлектор (10) за п. 2, який відрізняється тим, що рефлекторна поверхня (14) є криволінійною або сегментованою в напрямі, перпендикулярному до напряму орієнтації фіксатора (3), і рефлекторна поверхня (14) найбільш віддалена від верхньої поверхні (5) основної пластинки (2) в центральній частині в напрямі, перпендикулярно до фіксатора (3). 4. Рефлектор (10) за п. 3, який відрізняється тим, що рефлекторна поверхня (14) має центральну частину (14а), яка проходить паралельно основній пластинці (2), і дві бічні поверхні (14b, 14с), які симетричні одна відносно іншої і збоку з'єднані з центральною частиною (14а) та нахилені під кутом 60° від точки з'єднання до основної пластинки (2). 5. Рефлектор (10) за одним із пп. 1-4, який відрізняється тим, що тригранні призми (1) виготовлені з термопластичного матеріалу, переважно з полікарбонату, поліметилметакрилату, поліпропілену або поліаміду. 6. Рефлектор (10) за одним із пп. 1-5, який відрізняється тим, що виступи (6) мають форму ґуль. 7. Рефлектор (10) за одним із пп. 1-6, який відрізняється тим, що рухоме з'єднання (9) містить дві петлі, які виконані з можливістю зчеплення одна в іншій. 8. Рефлектор (10) за одним із пп. 2-7, який відрізняється тим, що друга ніжка (8) фіксатора (3) придатна для нерознімного кріплення доосновної пластинки (2) шляхом взаємодії зчіпного виступу (16), розташованого на кінці другої ніжки (8), з язичком (11), прикріпленим до основної пластинки (2), і гнізда (12), сформованого на кришці (13). 9. Ошийник (15) для тварин, який містить активну речовину, яка може виділятися з нього по усій його довжині, принаймні один, переважно три, особливо переважно чотири рефлектори (10) за одним із пп. 1-8, які прикріплені до нього. 10. Ошийник (15) для тварин за п. 9, який відрізняється тим, що три рефлектори (10) прикріплені до нього через певні кутові проміжки один від іншого, коли він формує круглу петлю, які становлять 100-140 градусів, особливо 118-122 градусів. 11. Ошийник (15) для тварин за п. 9, який відрізняється тим, що чотири рефлектори (10) прикріплені до нього через певні кутові проміжки один від іншого, коли він формує круглу петлю, які становлять 80-100 градусів, особливо 88-92 градусів. 12. Ошийник (15) для тварин за одним із пп. 9-11, який відрізняється тим, що ошийник (15) для тварин виготовлений з пластика, у який введена активна речовина, яка вивільняється під час руху. 13. Ошийник (15) для тварин за п. 12, який відрізняється тим, що пластик є полівінілхлоридом. 3 UA 104490 C2 5 14. Система, яка містить ошийник (15) для тварин, який містить активну речовину, яка може виділятися з нього по усій його довжині, і принаймні один, переважно три, особливо переважно чотири рефлектори (10) за пп. 1-8. 15. Система за п. 14, яка відрізняється тим, що ошийник (15) для тварин виготовлений з пластика, у який введена активна речовина, яка вивільняється під час руху. 16. Система за п. 15, яка відрізняється тим, що пластик є полівінілхлоридом. 4 UA 104490 C2 5 UA 104490 C2 6 UA 104490 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
