Дверний вузол для душу

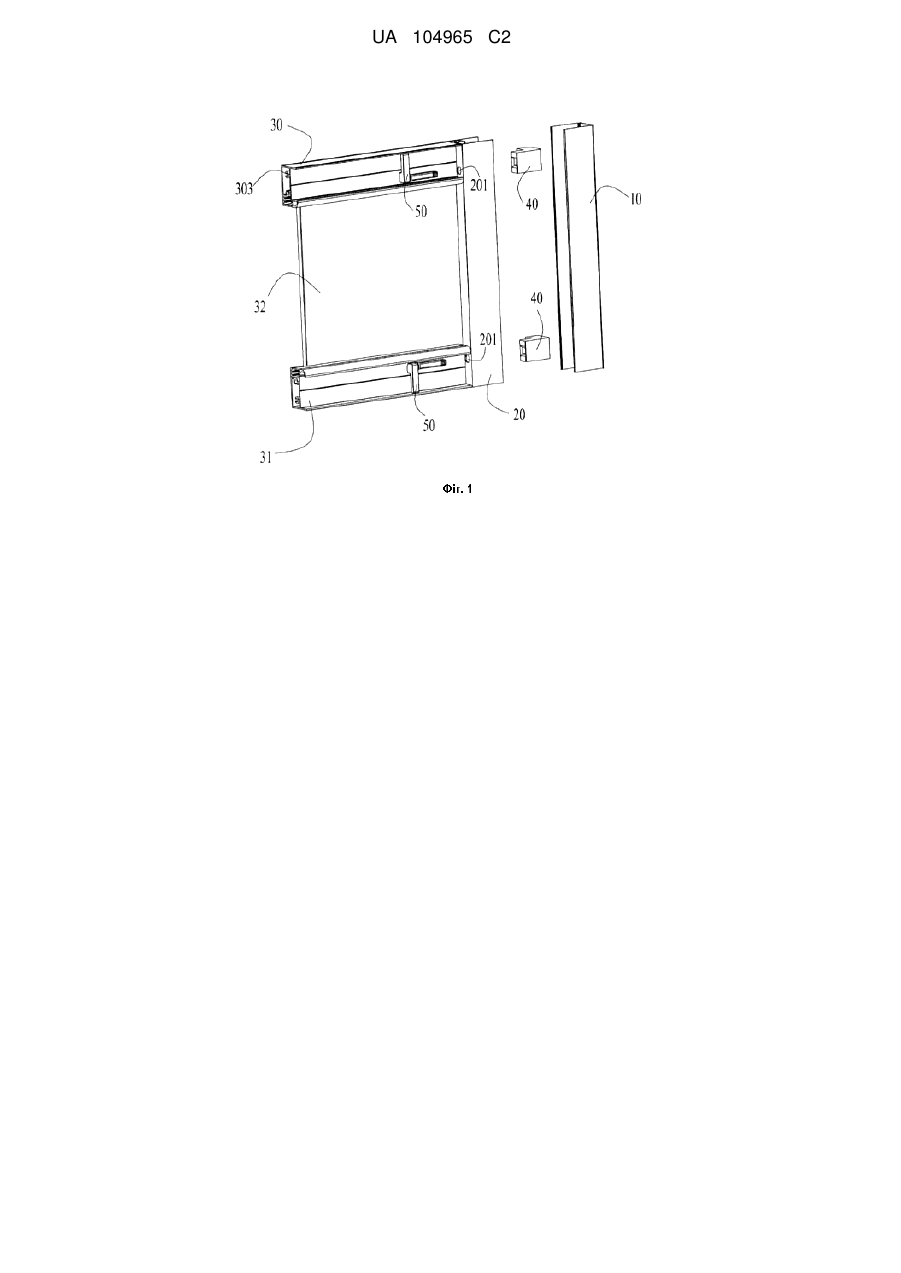

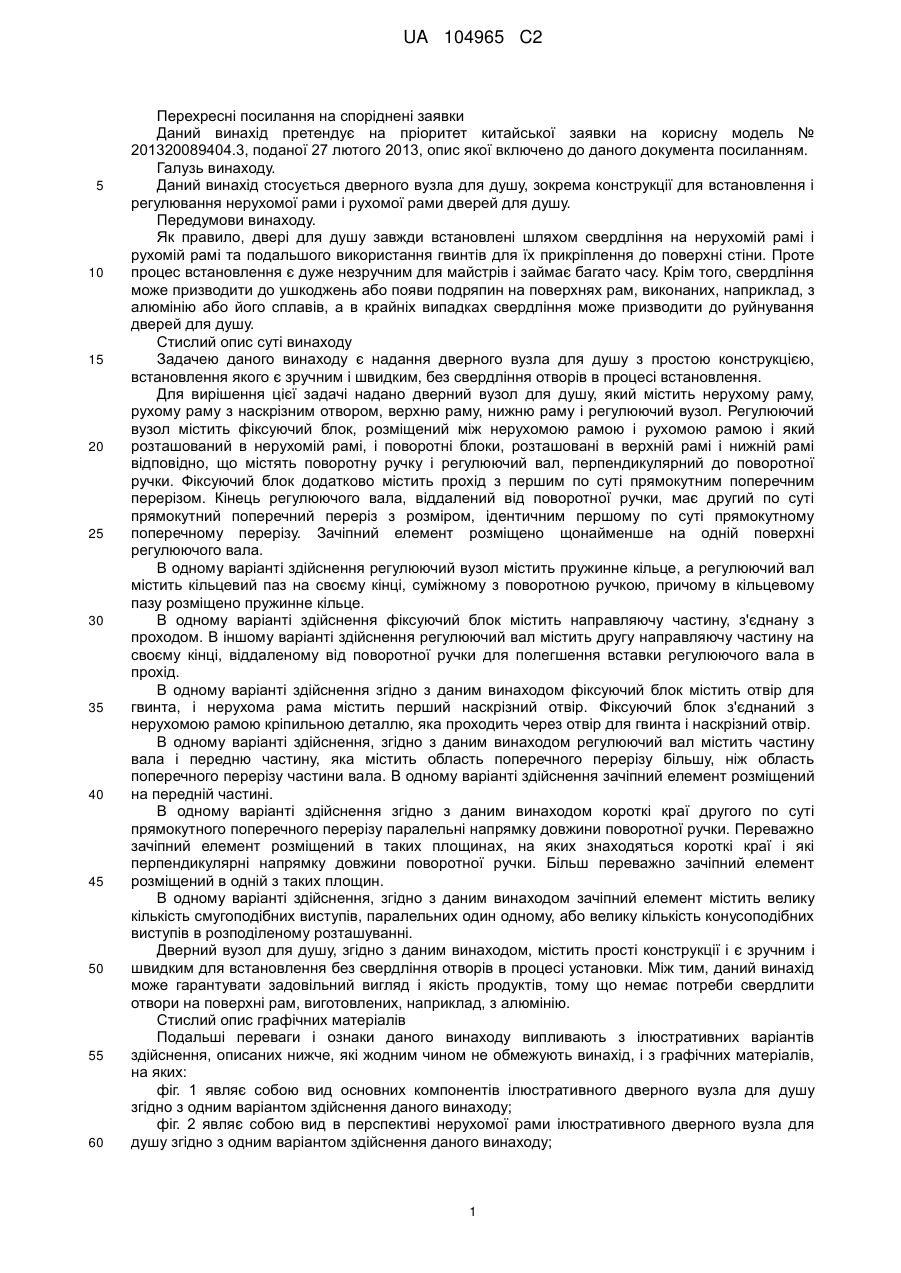

Реферат: Розкривається дверний вузол для душу, який містить нерухому раму, рухому раму з наскрізним отвором, верхню раму, нижню раму і регулюючий вузол. Регулюючий вузол також містить фіксуючий блок, розміщений між нерухомою рамою і рухомою рамою і який розташований в нерухомій рамі, фіксуючий блок містить прохід з першим прямокутним поперечним перерізом, і поворотні блоки, які розташовані в верхній рамі і нижній рамі відповідно і містять поворотну ручку і регулюючий вал, перпендикулярний до поворотної ручки. Кінець регулюючого вала, віддалений від поворотної ручки, має другий прямокутний поперечний переріз з розмірами, ідентичними першому прямокутному поперечному перерізу, і зачіпний елемент розміщений щонайменше на одній поверхні регулюючого вала. UA 104965 C2 (12) UA 104965 C2 UA 104965 C2 5 10 15 20 25 30 35 40 45 50 55 60 Перехресні посилання на споріднені заявки Даний винахід претендує на пріоритет китайської заявки на корисну модель № 201320089404.3, поданої 27 лютого 2013, опис якої включено до даного документа посиланням. Галузь винаходу. Даний винахід стосується дверного вузла для душу, зокрема конструкції для встановлення і регулювання нерухомої рами і рухомої рами дверей для душу. Передумови винаходу. Як правило, двері для душу завжди встановлені шляхом свердління на нерухомій рамі і рухомій рамі та подальшого використання гвинтів для їх прикріплення до поверхні стіни. Проте процес встановлення є дуже незручним для майстрів і займає багато часу. Крім того, свердління може призводити до ушкоджень або появи подряпин на поверхнях рам, виконаних, наприклад, з алюмінію або його сплавів, а в крайніх випадках свердління може призводити до руйнування дверей для душу. Стислий опис суті винаходу Задачею даного винаходу є надання дверного вузла для душу з простою конструкцією, встановлення якого є зручним і швидким, без свердління отворів в процесі встановлення. Для вирішення цієї задачі надано дверний вузол для душу, який містить нерухому раму, рухому раму з наскрізним отвором, верхню раму, нижню раму і регулюючий вузол. Регулюючий вузол містить фіксуючий блок, розміщений між нерухомою рамою і рухомою рамою і який розташований в нерухомій рамі, і поворотні блоки, розташовані в верхній рамі і нижній рамі відповідно, що містять поворотну ручку і регулюючий вал, перпендикулярний до поворотної ручки. Фіксуючий блок додатково містить прохід з першим по суті прямокутним поперечним перерізом. Кінець регулюючого вала, віддалений від поворотної ручки, має другий по суті прямокутний поперечний переріз з розміром, ідентичним першому по суті прямокутному поперечному перерізу. Зачіпний елемент розміщено щонайменше на одній поверхні регулюючого вала. В одному варіанті здійснення регулюючий вузол містить пружинне кільце, а регулюючий вал містить кільцевий паз на своєму кінці, суміжному з поворотною ручкою, причому в кільцевому пазу розміщено пружинне кільце. В одному варіанті здійснення фіксуючий блок містить направляючу частину, з'єднану з проходом. В іншому варіанті здійснення регулюючий вал містить другу направляючу частину на своєму кінці, віддаленому від поворотної ручки для полегшення вставки регулюючого вала в прохід. В одному варіанті здійснення згідно з даним винаходом фіксуючий блок містить отвір для гвинта, і нерухома рама містить перший наскрізний отвір. Фіксуючий блок з'єднаний з нерухомою рамою кріпильною деталлю, яка проходить через отвір для гвинта і наскрізний отвір. В одному варіанті здійснення, згідно з даним винаходом регулюючий вал містить частину вала і передню частину, яка містить область поперечного перерізу більшу, ніж область поперечного перерізу частини вала. В одному варіанті здійснення зачіпний елемент розміщений на передній частині. В одному варіанті здійснення згідно з даним винаходом короткі краї другого по суті прямокутного поперечного перерізу паралельні напрямку довжини поворотної ручки. Переважно зачіпний елемент розміщений в таких площинах, на яких знаходяться короткі краї і які перпендикулярні напрямку довжини поворотної ручки. Більш переважно зачіпний елемент розміщений в одній з таких площин. В одному варіанті здійснення, згідно з даним винаходом зачіпний елемент містить велику кількість смугоподібних виступів, паралельних один одному, або велику кількість конусоподібних виступів в розподіленому розташуванні. Дверний вузол для душу, згідно з даним винаходом, містить прості конструкції і є зручним і швидким для встановлення без свердління отворів в процесі установки. Між тим, даний винахід може гарантувати задовільний вигляд і якість продуктів, тому що немає потреби свердлити отвори на поверхні рам, виготовлених, наприклад, з алюмінію. Стислий опис графічних матеріалів Подальші переваги і ознаки даного винаходу випливають з ілюстративних варіантів здійснення, описаних нижче, які жодним чином не обмежують винахід, і з графічних матеріалів, на яких: фіг. 1 являє собою вид основних компонентів ілюстративного дверного вузла для душу згідно з одним варіантом здійснення даного винаходу; фіг. 2 являє собою вид в перспективі нерухомої рами ілюстративного дверного вузла для душу згідно з одним варіантом здійснення даного винаходу; 1 UA 104965 C2 5 10 15 20 25 30 35 40 45 50 55 60 фіг. 3 і 4 являють собою різні види в перспективі фіксуючого блоку ілюстративного дверного вузла для душу згідно з одним варіантом здійснення даного винаходу; фіг. 5 являє собою частковий вид, який показує фіксуючий блок встановленим в нерухому раму; фіг. 6 і 7 являє собою різні види в перспективі поворотного блока ілюстративного дверного вузла для душу, згідно з одним варіантом здійснення даного винаходу; фіг. 8 являє собою частковий вид, який показує поворотний блок встановленим в рухому раму; фіг. 9 являє собою вид в частковому перерізі дверного вузла для душу під час відкриття після встановлення; фіг. 10 являє собою вид в частковому перерізі дверного вузла для душу під час закриття після встановлення. Елементи, які є несуттєвими для суті даного винаходу, для ясності опущені. Докладний опис винаходу Термінологія, використана в даному документі, призначена лише для опису конкретних варіантів здійснення і не призначена обмежувати ілюстративні варіанти здійснення винаходу. Використані в даному документі форми однини означають також і форми множини, якщо тільки контекст чітко не вказує на інше. Використані в даному документі терміни "і/або" включають будь-які і всі комбінації одного чи більше з пов'язаних перелічених елементів. Також буде зрозуміло, що терміни "містить", "такий що містить", "включає" і/або "такий що включає", коли використовується тут, означають наявність вказаних ознак, частин, етапів, операцій, елементів і/або компонентів, але не перешкоджають наявності або додаванню однієї чи більше інших ознак, частин, етапів, операцій, елементів, компонентів і/або їх груп. Фіг. 1 являє собою вид основних компонентів ілюстративного дверного вузла для душу згідно з одним варіантом здійснення даного винаходу. Дверний вузол для душу містить нерухому раму 10, рухому раму 20, верхню раму 30, нижню раму 31 і скляні двері 32, розміщені між верхньою і нижньою рамами 30, 31. Дверний вузол для душу додатково містить регулюючий вузол, який складається по суті з фіксуючого блоку 40 і поворотного блоку 50. Верхня рама 30 і нижня рама 31 розміщені відповідно на протилежних кінцях рухомої рами 20 і обидві перпендикулярні рухомій рамі 20. Верхня і нижня рами 30, 31 знімним чином з'єднані з рухомою рамою 20 підхожим способом. В показаному варіанті здійснення верхня і нижня рами 30, 31 містять відповідно отвір 303 для гвинта, а рухома рама 20 містить наскрізний отвір 203 (фіг. 8), який відповідає отвору 303 для гвинта. Верхня і нижня рами можуть бути з'єднані знімним чином з рухомою рамою 20 кріпильним елементом. Рухома рама 20 містить наскрізний отвір 201, і поворотний блок 50 може проходити через наскрізний отвір 201 для зчеплення з фіксуючим блоком 40, який докладно буде описаний нижче. Нерухома рама 10 може бути встановлена на поверхню стіни багатьма способами. Згідно з фіг. 2 представлено вид в перспективі нерухомої рами ілюстративного дверного вузла для душу згідно з одним варіантом здійснення даного винаходу, при цьому нерухома рама 10 містить отвір 11 для гвинта, так що нерухома рама 10 встановлена на стіну за допомогою кріпильного елемента через отвір 11 для гвинта. Спеціаліст може встановити нерухому раму на стіну іншими підхожими способами, наприклад використовуючи клейкі речовини. Фіксуючий блок 40 щонайменше частково розташований в нерухомій рамі 10 і прикріплений до неї. Згідно з фіг. 3 і 4, які являють собою різні види в перспективі фіксуючого блока 40, фіксуючий блок 40 містить прохід 41 і наскрізний отвір 42. Відповідно, згідно з фіг. 2 нерухома рама 10 містить отвір 12 для гвинта. Фіксуючий блок 40 з'єднаний з нерухомою рамою 10 кріпильним елементом через наскрізний отвір 42 і отвір 12 для гвинта. Розміри фіксуючого блока 40 мають бути менше розмірів внутрішнього простору нерухомої рами 10, так щоб фіксуючий блок був розташований в нерухомій рамі. Прохід 41 фіксуючого блока 40 має прямокутний поперечний переріз, довгий край 43 і короткий край 44 якого менший за довгий край 43. В іншому варіанті здійснення довгий край 43 і короткий край 44 можуть бути замінені один одним. З метою більш легкої реалізації даного винаходу переважно довгий край 43 трохи довший, ніж короткий край 44, наприклад довгий край 43 на приблизно 0,1-2 см довший за короткий край 44, переважно на приблизно 0,5-1,5 см і 0,81,2 см, і більш переважно на приблизно 1 см. Спеціаліст в галузі техніки може регулювати різницю між довгим краєм і коротким краєм в залежності від реальних умов, так щоб отримувати замкнутий стан, як описано нижче. В цьому варіанті здійснення прохід 41 виконаний з пластичних матеріалів, зокрема таких як синтетична смола або натуральна смола. Весь фіксуючий вузол 40 переважно утворений з пластичних матеріалів. 2 UA 104965 C2 5 10 15 20 25 30 35 40 45 50 55 60 В цьому варіанті здійснення, як показано на фіг. 4, фіксуючий вузол 40 містить клиноподібну направляючу частину 46, поєднану з проходом 41. Направляюча частина 46 полегшує вставку поворотного вузла 50 в прохід 41, що докладно буде описано нижче. Фіг. 6 і 7 являють собою різні види в перспективі поворотного блока ілюстративного дверного вузла для душу, згідно з одним варіантом здійснення даного винаходу. В цьому варіанті здійснення поворотний блок 50 містить поворотну ручку 51 і регулюючий вал 52, перпендикулярний поворотній ручці в напрямку довжини "L", позначеному на фіг. 6 подвійною стрілкою. Довжина регулюючого вала визначена, згідно з вимогами, і, наприклад, складає, як правило, 5-20 см, і переважно 10-15 см, наприклад 15 см. Прохід 41 таким чином має довжину, яка відповідає довжині регулюючого вала 52, так що регулюючий вал 52 може бути вставлений в прохід 41. Кінець регулюючого вала 52, віддалений від поворотної ручки 51, має прямокутний поперечний переріз з довгим краєм 55, по суті рівним довгому краю 43 і переважно точно рівним довгому краю 43, і короткий край 54, по суті рівний короткому краю 44 і переважно точно рівний короткому краю 44, так що регулюючий вал може бути вставлений в прохід 41 і витягнутий з нього. В одному варіанті здійснення розміри поперечного перерізу регулюючого вала 52 ідентичні в напрямку довжини регулюючого валу 52. В іншому варіанті здійснення, як показано на фіг. 7, регулюючий вал 52 містить частину 521 валу і передню частину 522 з площиною поперечного перерізу трохи меншою ніж передня частина. Розміри поперечного перерізу передньої частини 522 ідентичні розмірам поперечного перерізу проходу 41. Поворотний блок 50 може бути з'єднаний з рухомою рамою 20 підхожим способом. В варіанті здійснення, показаному на фіг. 7, регулюючий вал містить кільцевий паз 56 на кінці регулюючого валу, суміжному з поворотною ручкою 51. Коли регулюючий вал 52 повністю проходить через наскрізний отвір 201, пружинне кільце 57 розміщене в кільцевому пазу 56, так щоб запобігати переміщенню регулюючого валу 52 в напрямку на відстані від нерухомої рами 10. Спеціаліст в галузі техніки може знімним чином з'єднувати поворотний блок 50 з рухомою рамою 20 іншими підхожими способами. Як показано на фіг. 6 і 7, зачіпний елемент 53 розміщений на поверхні регулюючого валу 52. В цьому варіанті здійснення зачіпний елемент 53 являє собою зубці, зокрема смугоподібні виступи, паралельні один одному. В іншому варіанті здійснення зачіпний елемент 53 представляє собою велику кількість конусоподібних виступів в розподіленому розташуванні. Як показано на графічних матеріалах, зачіпний елемент 53 розміщений тільки на передній частині 522. В додатковому варіанті здійснення зачіпний елемент 53 розміщений на всій поверхні регулюючого валу 52 в напрямку його довжини. Згідно з фіг. 7, зачіпний елемент 53 розміщений в площинах, які перпендикулярні напрямку довжини поворотної ручки і на яких знаходиться короткий край 54. В переважному варіанті здійснення зачіпний елемент 53 розміщений лише на одній з таких площин. В цьому варіанті здійснення короткий край 54 паралельний напрямку довжини поворотної ручки. Фіг. 8 являє собою вид поворотного блока 50, встановленого на рухому раму 20. На цій фігурі напрямок довжини поворотної ручки 51 перпендикулярний напрямку довжини рухомої рами 20, а дверний вузол для душу знаходиться в "відкритому стані". Фіг. 9 і 10 являють собою види в частковому перерізі дверного вузла для душу у відчиненому і зачиненому стані, відповідно, після того, як всі компоненти зібрані разом. Поворотний блок 50 може бути вільно вставлений в прохід 41 в стані, показаному на фіг. 9, завдяки ідентичним розмірам регулюючого валу 52 і проходу 41. Коли відносне положення рухомої рами 20 і нерухомої рами 10 визначене, довгий край 55 регулюючого валу 52 може діяти на короткий край 44 проходу 41, і короткий край 54 повернутий до довгого краю 43 проходу 41 шляхом повороту поворотної ручки 51 вгору на 90°, так що зачіпний елемент 53 зчеплений з відповідною внутрішньою стінкою проходу 41. Кінець або передня частина регулюючого валу 52 може бути щільно з'єднана з проходом 41, тобто в "закритому стані", завдяки пластичній деформації і еластичності фіксуючого блоку 40. Дверний вузол для душу також можна перевести у "відкритий стан" шляхом повороту поворотної ручки 51 вниз на 90°. Положення довгого краю і короткого краю можуть бути відрегульовані для того, щоб гарантувати, що дверний вузол для душу переведено у "відкритий стан" шляхом повороту поворотної ручки 51 вгору на 90° або в "закритий стан" поворотом ручки 51 вниз на такий же кут. Переважно, щоб поворотна ручка 51 була розташована в верхній і нижній рамі 30, 31 так, щоб жодна частина не виступала назовні. В додатковому варіанті здійснення даного винаходу регулюючий вал 52 має прямокутний поперечний переріз із закругленими кутами без гострих країв, утворених на регулюючому валу. 3 UA 104965 C2 5 10 15 20 25 30 35 40 45 50 55 В додатковому варіанті здійснення даного винаходу аналогічним чином передня частина регулюючого вала 52 містить направляючу частину, яка, наприклад, є клиноподібною для полегшення вставки регулюючого валу 52 в прохід 41. В ході процесу встановлення в першу чергу фіксуючий блок 40 встановлюють на нерухому раму 10, яка була прикріплена до стіни. По-друге, рухому раму 20 і верхню і нижню рами 30, 31 збирають разом, і поворотний блок 50 встановлюють на верхню і нижню рами, після чого закріплюють на рухомій рамі 20. Коли рухома рама 20 переміщена до нерухомої рами 10, регулюючий вал 52 поворотного блока 50 вставлений в прохід 41 фіксуючого блоку 40. Поворотна ручка 51 повернута на 90° після того, як відносне положення рухомої рами 20 і нерухомої рами 10 визначено, згідно з вимогами, так що регулюючий вал 52 щільно з'єднаний з проходом 41 без відносного руху між рухомою рамою 20 і нерухомою рамою 10. Ручка 51 повернута на 90° в протилежному напрямку, коли потрібно змінити її відносне положення для забезпечення переміщення регулюючого вала 52 з проходу 41, і таким чином рухома рама 20 може знову бути переміщена відносно нерухомої рами 10. Слід розуміти, що різні ілюстративні варіанти здійснення були описані з посиланням на супутні графічні матеріали, на яких показані лише деякі ілюстративні варіанти здійснення. Даний винахід, втім, може бути втілений в багатьох альтернативних формах і не має розглядатись як обмежений лише ілюстративними варіантами здійснення, описаними в даному документі. ФОРМУЛА ВИНАХОДУ 1. Дверний вузол для душу, який містить: нерухому раму, рухому раму, яка містить наскрізний отвір, верхню раму, нижню раму та регулюючий вузол, який містить фіксуючі блоки, розміщені між нерухомою рамою і рухомою рамою, і які розташовані в нерухомій рамі, при цьому фіксуючі блоки містять прохід з першим прямокутним поперечним перерізом, та поворотні блоки, розташовані в верхній рамі і нижній рамі відповідно, і які містять поворотну ручку і регулюючий вал, перпендикулярний до поворотної ручки; який відрізняється тим, що кінець регулюючого вала, віддалений від поворотної ручки, має другий прямокутний поперечний переріз з розмірами, ідентичними першому прямокутному поперечному перерізу, і при цьому зачіпний елемент розміщений щонайменше на одній поверхні регулюючого вала. 2. Дверний вузол для душу за п. 1, який відрізняється тим, що регулюючий вузол містить пружинне кільце, а регулюючий вал містить кільцевий паз на своєму кінці, суміжному з поворотною ручкою, причому в кільцевому пазу розміщено пружинне кільце. 3. Дверний вузол для душу за п. 1, який відрізняється тим, що фіксуючий блок містить направляючу частину, з'єднану з проходом. 4. Дверний вузол для душу за п. 1, який відрізняється тим, що регулюючий вал містить направляючу частину на своєму кінці, віддаленому від поворотної ручки. 5. Дверний вузол для душу за п. 1, який відрізняється тим, що регулюючий вал містить частину вала і передню частину, область поперечного перерізу якої більша, ніж область поперечного перерізу частини вала. 6. Дверний вузол для душу за п. 5, який відрізняється тим, що зачіпний елемент розміщений на передній частині. 7. Дверний вузол для душу за п. 1, який відрізняється тим, що короткі краї другого прямокутного поперечного перерізу паралельні напрямку довжини поворотної ручки. 8. Дверний вузол для душу за п. 7, який відрізняється тим, що зачіпний елемент розміщений в площинах, в яких розташовані короткі краї і які перпендикулярні напрямку довжини поворотної ручки. 9. Дверний вузол для душу за п. 7, який відрізняється тим, що зачіпний елемент розміщений в площині, в якій знаходиться один з коротких країв і яка перпендикулярна напрямку довжини поворотної ручки. 10. Дверний вузол для душу за п. 1, який відрізняється тим, що зачіпний елемент містить велику кількість смугоподібних виступів, паралельних один одному, або велику кількість конусоподібних виступів. 4 UA 104965 C2 5 UA 104965 C2 6 UA 104965 C2 Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
