Електрохірургічний пристрій для біполярного високочастотного зварювання нервових тканин тварин і людини
Номер патенту: 105752
Опубліковано: 11.04.2016
Автори: Чернець Олександр Владиславович, Чайковський Юрій Богданович, Корсак Аліна Вадимівна, Чвертко Наталія Анатоліївна, Васильченко Валерій Андрійович, Маринський Георгій Сергійович, Сидоренко Дмитро Федорович, Лопаткіна Катерина Гордіївна, Ліходієвський Володимир Володимирович
Формула / Реферат
1. Електрохірургічний пристрій для біполярного високочастотного зварювання нервових тканин тварин і людини, що містить два хірургічних інструменти: апроксиматор та біполярний електрохірургічний пінцет, перший з яких - механічний - служить для передопераційного точного співставлення ушкоджених нервових тканин "кінець в кінець", а другий - біполярний електрохірургічний - для виконання біполярного високочастотного з'єднання зварюванням кінців ушкоджених нервів по периметру нервової тканини, який відрізняється тим, що механічний інструмент (апроксиматор) має спеціальний пристрій, закріплений на проксимальному кінці інструмента, що служить для розміщення ушкоджених частин нервів, і дає можливість їх ювелірно точного співставлення, а електрохірургічний - відрізняється малою площею зварювальних біполярних електродів; при сумісній їх роботі здійснюється: на першому етапі - підготовча механічна операція точного співставлення кінців ушкоджених нервових тканин, а на другому - з'єднання їх зварюванням "кінець в кінець".
2. Електрохірургічний пристрій за п. 1, який відрізняється тим, що апроксиматор має пристрій для розташування частин ушкоджених нервових тканин перед їх з'єднанням зварюванням, в якому довжина деталей його складових частин (ложа, осі, циліндра) співвідносяться, як:
l:L:l1=1:10:1.
3. Електрохірургічний пристрій за пп. 1, 2, який відрізняється тим, що величини радіусів пристрою апроксиматора співвідносяться, як:
R:r=2:1.
4. Електрохірургічний пристрій за пп. 1, 2, 3, який відрізняється тим, що висота ложа пристрою апроксиматора та його ширина співвідносяться, як:
h:S=2:1.

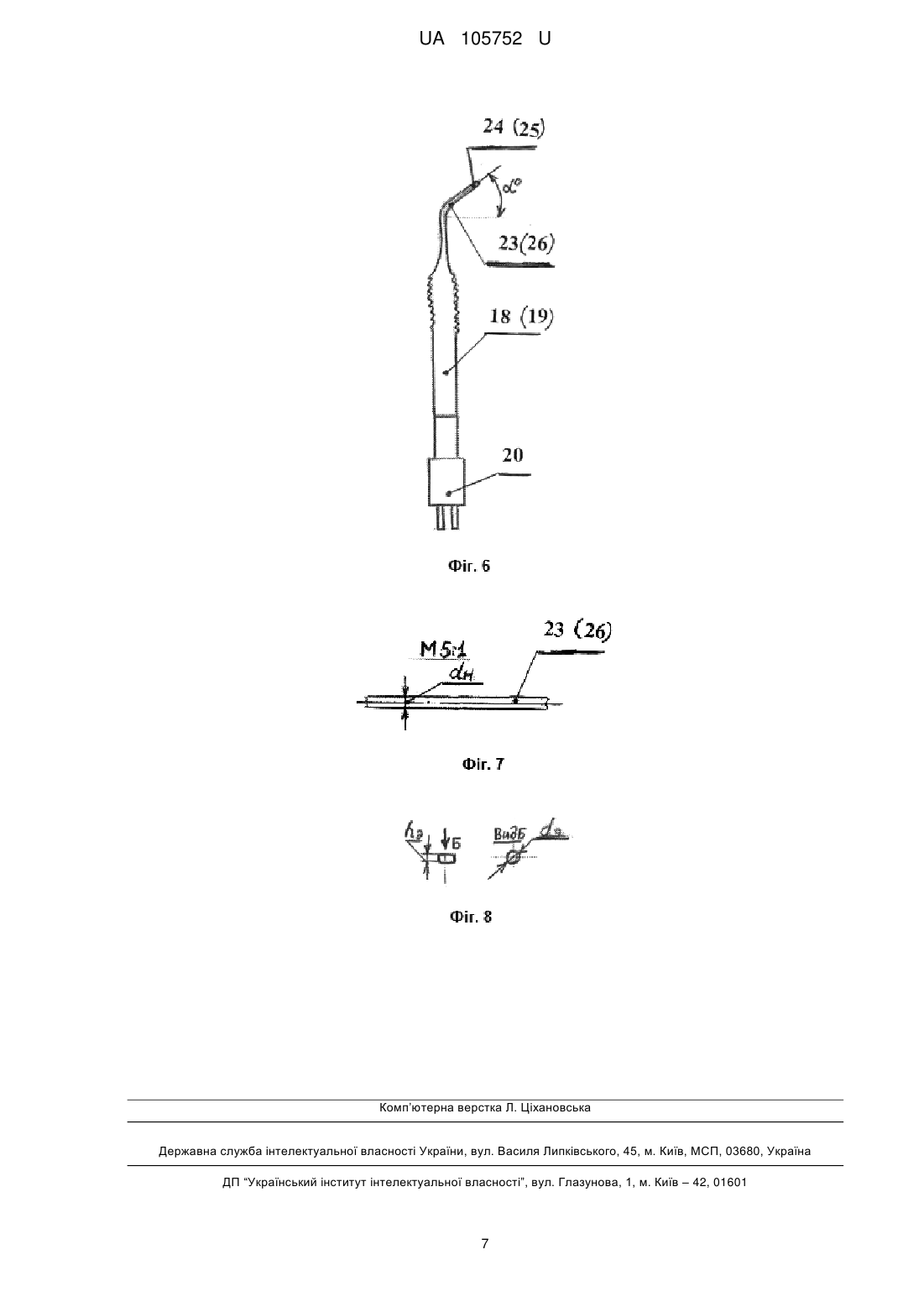

5. Електрохірургічний пристрій за пп. 1, 2, 3, 4, який відрізняється тим, що проксимальна частина бранш електрохірургічного пінцета зігнута під кутом α° до основної, протяжної їх частини, а діаметр контактних поверхонь зварювальних електродів не виходить за межі поперекового перерізу траншей.
6. Електрохірургічний пристрій за пп. 1, 2, 3, 4, який відрізняється тим, що дистальна частина електрохірургічного пінцета, що зігнута під кутом α°, по середній лінії утворює гіпотенузу рівнобедреного трикутника.
Текст
Реферат: Електрохірургічний пристрій для біполярного високочастотного зварювання нервових тканин тварин і людини містить два хірургічних інструменти: апроксиматор та біполярний електрохірургічний пінцет, перший з яких - механічний - служить для передопераційного точного співставлення ушкоджених нервових тканин "кінець в кінець", а другий - біполярний електрохірургічний - для виконання біполярного високочастотного з'єднання зварюванням кінців ушкоджених нервів по периметру нервової тканини. Механічний інструмент (апроксиматор) має спеціальний пристрій, закріплений на проксимальному кінці інструмента, що служить для розміщення ушкоджених частин нервів, і дає можливість їх ювелірно точного співставлення, а електрохірургічний - відрізняється малою площею зварювальних біполярних електродів; при сумісній їх роботі здійснюють: на першому етапі - підготовчу механічну операцію точного співставлення кінців ушкоджених нервових тканин, а на другому - з'єднання їх зварюванням "кінець в кінець". UA 105752 U (12) UA 105752 U UA 105752 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини і ветеринарії і призначена створенню електрохірургічного пристрою, що складається з двох хірургічних інструментів: механічного апроксиматора та електрохірургічного біполярного пінцета. Електрохірургічний пристрій призначений для вирішення однієї з найактуальніших проблем хірургії - з'єднання розірваних периферійних нервів кінцівок після їх травматичних ушкоджень та відновлення рухомості кінцівок. Ушкодження нервових тканин зустрічаються дуже часто у працездатному віці (Дейкало В.П. "Клинико-статистические аспекты и медицинская реабилитация повреждений кисти": - Витебск, 2003г., 125 с.). Питома вага таких травм складає від 1,5 до 10 % всіх травм. Приблизно 4,5 % ушкоджень м'яких тканин потребують мікрохірургічних операцій на нервових тканинах. Принципи оперативного відновлення анатомічно перерваного нерва є, на перший погляд, класично простими і використовуються з давніх часів у хірургічній практиці. Основними принципами традиційних технологій оперативного відновлення анатомічно перерваного нерва є: освіження його кінців до здорових тканин, зближення їх без натягу, коректне співставлення відповідних фасцикул при зав'язуванні ниткових швів. Однак реалізація цих методів на практиці виявляється складною, може призвести до різноманітних ускладнень і потребує розробки спеціальних прийомів, що покращують співставлення кінців пересіченого нерва. Ступінь відновлення функціональних можливостей периферичних нервів залежить від ступеня та виду їх ушкоджень, а також від терміну часу, що пройшов з моменту отримання травми. Стволи нерва повинні бути співставлені без значного натягу та перекручування. Також дуже тривалим є час відновлення після подібних хірургічних втручань. Післяопераційний період включає як тривале перебування хворого на лікарняному, так і проведення комплексної фізіотерапії, що включає: іонофорез, масаж, УВЧ, електростимуляцію м'язів, лікувальну гімнастику, ліки. Відомо, що відновлення функцій, наприклад, грона руки, або ліктів після з'єднання ушкоджених нервів в результаті травм, становить не менш ніж 6 місяців. В цілому, це дуже кропітка операція, що потребує: на першому етапі - "відбортовку" епіневрію з обох сторін розірваного нерва, на другому етапі - точного співставлення кінців нерва та на третьому етапі - зшивання кінців нерва по периметру (по колу) "відбортовки" хірургічними нитками спеціальними швами. Навіть в таких умовах, не виключається можливість порушення фасцикулів, які складають "структуру" нерва, що може призвести до незворотних наслідків по обмеженню руху кінцівки, або її повному парезу, що в подальшому може призвести до отримання інвалідності травмованою людиною. При великих ушкодженнях нервів, виконують аутопластику, замінюючи відсутній шматок нерва фрагментом іншого нерва, що має менше значення в організмі хворих. При цьому робота по співставленню ушкоджених кінців нервів є ще більш кропіткою, в порівнянні з вищезгаданими типовими випадками. Крім того, збільшується вірогідність створення рубцевої тканини, яка додатково сприяє поганій провідності нервового стовбура і потребує повторних операцій з її видалення. Не дивлячись на впроваджені останнім часом нові технології, що стосуються хірургії нервів, результати операцій на нервах залишаються незадовільними у багатьох пацієнтів, особливо у випадку лікування нейрогенних рухових розладів. Непростою залишилась як і раніше, практична реалізація цих технологій, тому що до теперішнього часу при таких операціях проблемою №1 є максимально точне співставлення кінців нервів. Застосування цих технологій за складністю її виконання потребує високої кваліфікації оперуючих хірургів. Існують розробки: Шудло Н.А. "Применение метода дозированного растяжения тканей и микрохирургической техники для возмещения травматических дефектов нервов и артерий конечностей без трансплантации", - автореферат диссертации на соискание ученой степени доктора медицинских наук, Курган, 2004 г. Наукова новизна роботи пов'язана з післяопераційним дозованим розтягненням тканин нервів з використанням апарата Єлізарова, що дає можливість уникнути рубців та відновити функції кінцівки. Для реалізації цього методу, необхідно витримати цілий ряд умов: після травми, на першому етапі, нерви повинні бути зшиті "кінець в кінець" з використанням ембріональної нервової тканини, біологічного клею; кінці ушкоджених нервів повинні бути оброблені ультразвуковим скальпелем або лазерним опроміненням з метою профілактики кровотечі із кінців нерва. Потім ушкоджені кінці нервів склеюють та накладають нитковий шов, і на ушкодженій кінцівці монтують апарат Єлізарова. Дозована дистракція нервових волокон дає можливість, в разі важких травм, не вшивати імплантати замість ушкоджених частин нервової тканини, при цьому отримати покращену картину післяопераційної регенерації нервів. 1 UA 105752 U 5 10 15 20 25 30 35 40 45 50 55 Основним недоліком цього методу є те, що він дуже складний у виконанні. Крім того, для отримання позитивного результату операції, дуже важливим є оперування пацієнтів в короткий термін часу, що пройшов з моменту травми. Тому провідна функція з'єднаних нервових тканин, в даному випадку, значно страждає, і впровадженням цієї технології, неможливо досягти стовідсоткового кінцевого результату. Не дивлячись на те, що в теперішній час створені ефективні шовні матеріали, розроблені і створені пристрої, що спрощують техніку накладання хірургічних швів, тим не менше, проблема, вказана вище, залишається актуальною і тепер. Відомі різні способи з'єднання нервових тканин із застосуванням електрозварювальних технологій замість існуючих традиційних шовних методів (Маринский Г.С., Ткаченко В.А., Подпрятов С.Е., Чернец А.В. Направления дальнейшего развития оборудования для сварки живых тканей // Материалы шестого международного научно-практического семинара "Сварки мягких живых тканей. Современное состояние и перспективы развития". - Киев, 2011. - С. 32). Так, наприклад, лазерна технологія є дуже вартісною, потребує застосування спеціальних припоїв, які при нагріванні вносять свої негативні тенденції у створення надійних з'єднань нервових тканин, що, в подальшому, може спровокувати проблеми у відновленні рухових функцій оперованої кінцівки. Спосіб біполярного високочастотного зварювання живих тканин, розроблений і удосконалений в Інституті електрозварювання ім. Є.О. Патона НАН України (Пат. Україна 77064. Спосіб зварювання біологічної тканини, спосіб керування зварюванням біологічної тканини (варіанти) і пристрій для зварювання біологічної тканини (варіанти) / Б.Є. Патон, В.К. Лебедев, А.В. Лебедев, Ю.О. Фурманов, Ю.О. Масалов. - Пріор, від 19.02.2002. - опубл. 16.10.2006, Бюл. №10, 2006). Переваги біполярного високочастотного зварювання в порівнянні з вищезгаданими методами: - значне полегшення праці хірургів - зменшення використання шовних матеріалів та зшиваючих апаратів; - скорочення терміну проведення оперативних втручань; - зменшення післяопераційних ускладнень і, тим самим, скорочення реабілітаційного періоду для хворих. - відновлення передопераційних властивостей з'єднаних тканин. Остання перевага є одною з найважливіших при отриманні з'єднань ушкоджених нервових тканин травмованих кінцівок, тому що відновлюється провідність нервових тканин і рухомість травмованих кінцівок. В основу корисної моделі поставлена задача розробки і створення електрохірургічного пристрою для біполярного високочастотного з'єднання зварюванням нервових тканин тварин і людини, який при мікрохірургічних оперативних втручаннях після травм кінцівок, що дозволяє здійснити: точне співвісне співставлення і механічну фіксацію частин ушкоджених нервів, з'єднання їх зварюванням при протіканні біполярного високочастотного струму з подальшим відновленням нервового стовбура і провідних функцій нервів. Поставлена задача вирішується тим. що дозволяє спростити техніку виконання операцій, усунути існуючі при традиційних шовних методах проблеми, здійснити ювелірно точне співвісне розташування з'єднуваних частин ушкоджених нервових тканин та, за допомогою способу біполярного високочастотного зварювання, отримати якісні з'єднання ушкодженої в результаті травми нервової тканини з максимальним відновленням всіх рухомих функцій ушкоджених кінцівок. В зв'язку з тим, що периферичні нервові тканини мають невеликі розміри, нижче наведені існуючі аналоги та прототип, що належать безпосередньо до біполярного електрохірургічного інструмента (пінцета). Механічний апроксиматор є оригінальною розробкою авторів, і не має аналогів в хірургічній практиці. Нижче наведені відомі патенти, в яких описані електрохірургічні пінцети, що мають "малі" по площі поверхні електродів, призначення яких - хірургічні втручання на "невеликих" по площині хірургічних полях, що потребують особливо точних технологічних маніпуляцій - аналоги заявки на корисну модель. Відомий патент Російської Федерації А61 В №2308235, автори Прудков Μ.К, Харламов Μ.О., Лунев Ю.К., пріор. 24.03.2005 p., опубл. 10.12.2006 р. "Набор инструментов для оперирования из малых разрезов" призначено для використання при малоінвазивному хірургічному лікуванні захворювань гепатобіліарної зони. В цьому наборі інструментів присутні біполярні 2 UA 105752 U 5 10 15 20 25 30 35 40 45 50 55 60 електрохірургічні пінцети з вигнутими електродами. Ці пінцети полегшують доступ в операційну зону при проведенні малоінвазивних оперативних втручань. Відомий патент Російської Федерації на корисну модель № 101907 А61В 17/30, "Пінцет з магнітною вставкою", автори: Дунаев Г.Г., Балашевич Л.И., Науменко В.В. on. 10.02.2011 р., що пропонує удосконалення в сфері хірургічних інструментів для офтальмології. Для зміни зазору між браншами електрохірургічного інструмента, при умові, що він (зазор) деякий час залишається постійним, встановлюється конусна магнітна вставка, що повторює форму бранш. При її переміщенні в сторону кінців пінцета, зменшується зазор між браншами. При переміщенні назад, навпаки, - збільшується зазор. При цьому на боковій поверхні бранш, нанесені риски, що дозволяють більш точно встановити необхідний проміжок. Існує патент Російської Федерації МПК 7, А61В 18 №136968 на корисну модель, автори: Осико В.В., Салюк В.А., Нефедов С.М. та ін. "Электрохирургический биполярный пинцет", приор. 01.07.2013 р., оп. 27.01.2014 р. - прототип заявки на корисну модель. Він призначений для коагуляції м'яких тканин та кровоносних судин в різних областях хірургії та мікрохірургії, в тому числі мікронейрохірургії і включає корпус із закріпленими в ньому і електрично ізольованими одна від одної двома браншами, виконаними з металу з високою теплопровідністю, на робочі кінці бранш нанесено покриття з наноструктурованого частково стабілізованого діоксиду цирконію товщиною 0,001-0,010 мм, що має поліпшені антипригарні властивості. Діапазон його робочих частот складає: 6,78-13,56 МГц. Так як всі наведені вище аналоги хірургічних інструментів, в тому числі, і прототип, в яких описані електрохірургічні пінцети, що мають "малі" по площі поверхні електродів, призначені: спеціальній формі електродів пінцета - для полегшення доступу в операційну зону при малоінвазивних втручаннях, конструктивним удосконаленням механічного переміщення бранш пінцета - для точного встановлення зазору між ними, створенню спеціальних антипригарних покриттів електродів, - вони не можуть бути застосовані для вирішення поставленої технічної задачі. Поставлена задача вирішується тим, що електрохірургічний пристрій для біполярного високочастотного зварювання нервових тканин тварин і людини містять два хірургічних інструменти: апроксиматор та біполярний електрохірургічний пінцет, перший з яких - механічний - служить для передопераційного точного співставлення ушкоджених нервових тканин "кінець в кінець", а другий - біполярний електрохірургічний - для виконання біполярного високочастотного з'єднання зварюванням кінців ушкоджених нервів по периметру нервової тканини. Механічний інструмент (апроксиматор) має спеціальний пристрій, закріплений на проксимальному кінці інструмента, що служить для розміщення ушкоджених частин нервів, і дає можливість їх ювелірного точного співставлення, а електрохірургічний - відрізняється малою площею зварювальних біполярних електродів; при сумісній їх роботі здійснюють: на першому етапі підготовча механічна операція точного співставлення кінців ушкоджених нервових тканин, а на другому - з'єднання їх зварюванням "кінець в кінець". Сутькорисної моделі пояснюють креслення. На фіг. 1 показаний загальний вигляд механічного хірургічного інструмента - апроксиматора: 1, 2 - ніжки; 3 - вісь; 4 - коліщатко; 5 - з'єднувач; 6 - ручка з насічкою; 7, 8 - осі; 9, 10 - ложе; 12, 13 - циліндри; 14, 15 - пластини; 16, 17 - гайки. На фіг. 2 - показано вісь 7 (8) з ложем 9 (10); на фіг. 3 - показано ложе 9 (10) в масштабі 2:1; на фіг. 4 - показано ложе (вигляд по стрілці А); на фіг. 5 та фіг. 6 представлено зовнішній вигляд біполярного високочастотного пінцета та його вид зліва; на фіг. 7 - показано вісь 23(24); на фіг. 8 - показано біполярний електрод (вигляд спереду та по стрілці Б). Апроксиматор, згідно з заявкою на корисну модель, (фіг. 1) складається з: двох ніжок (1, 2), з'єднаних між собою віссю 3, з нанесеною на неї різьбою; коліщатка 4, що знаходяться безпосередньо на різьбі осі 3. Дистальні частини ніжок 1 і 2 апроксиматору нерухомо закріплені за допомогою з'єднувача округлої форми 5, до якого нерухомо під'єднана циліндрична ручка 6 з насічкою. На проксимальній частині ніжок 1 і 2 розташований пристрій апроксиматора, що має дві осі (7, 8), на яких, з "робочої" сторони розташовані ложа (9, 10) спеціальної форми, що служать для розташування відрізків травмованої нервової тканини, які підлягають з'єднанню зварюванням (нерухомо з'єднані з ними), а з протилежної сторони знаходяться деталі (12, 13) циліндричної форми. Пластини (14, 15) припаяні до осей (7, 8) і, на зворотній стороні ніжок, насаджені на стрижень, на якому знаходяться гайки (16, 17), голівки яких розташовані на зовнішній стороні ніжок 1, 2. При переміщенні коліщатка 4 по різьбі осі 3, ніжки (1, 2) можуть 3 UA 105752 U 5 10 15 20 25 30 35 40 45 50 переміщуватись по радіусу, що дорівнює їх довжині. При цьому, максимальний кут "розкриття" ніжок залежить від довжини осі із різьбою (3). Переміщення ніжок апроксиматора по радіусу дозволяє розташовувати в біполярному інструменті відрізки нервової тканини різної довжини (в залежності від конкретної хірургічної задачі) та регулювати довжину їх відрізків, що підлягають зварюванню. За допомогою гайок (15, 16) пристрій апроксиматора може переміщуватись по радіусу у вертикальній площині, забезпечуючи зручність для хірурга стосовно співвісного надійного розташування та співставлення частин розірваних нервів. Відкрутивши гайки (16, 17), хірург "визволяє" осі (7, 8) і, почергово натискаючи на циліндри (12, 13) може відрегулювати розташування відрізків нервової тканини у вертикальній площині. При закручуванні гайок (15, 16) хірург коректує положення з'єднуваних відрізків нервової тканини перед зварюванням у вертикальній площині. На фіг. 5 представлено загальний вигляд біполярного високочастотного пінцета: 18, 19 - бранші; 20 - штекерний роз'єм; 21, 22 - контактні штирі; 23, 26 - струмопровідні ніжки; 24, 25 - зварювальні електроди. Біполярний електрохірургічний пінцет (фіг. 5) призначений, безпосередньо, для виконання біполярного високочастотного зварювання ушкоджених нервів тварин і людини. Він складається з: двох бранш (18, 19), на проксимальному кінці яких закріплені нерухомо струмопровідні "ніжки" (23, 26), до яких припаяні зварювальні електроди (24, 25), а на дистальному кінці бранш (18, 19) розташований штекерний роз'єм (20) з контактними штирями (21, 22) - для підключення джерела високочастотного струму. Пінцет відрізняється тим, що зварювальні електроди мають спеціально розроблену форму і, відповідно, площину контактних поверхонь, по яких протікає біполярний високочастотний струм для забезпечення надійного з'єднання зварюванням співставлених кінців ушкоджених нервів. Після підготування кінців ушкоджених нервових тканин та співвісного їх розташування за допомогою механічного інструмента - апроксиматора (фіг. 1), біполярним електрохірургічним пінцетом хірург виконує зварювання співставлених нервових тканин по периметру "відбортованого" з обох кінців епіневрію нервової тканини "кінець в кінець". Ефективність створеного авторами пристрою була перевірена при проведенні експериментів на тваринах: білих щурах. Оперуючими хірургами відзначалось, що в порівнянні з традиційною технологією зшивання ушкоджених нервів, застосування пристрою, згідно з заявкою на корисну модель, дає можливість значно спростити хірургічну технологію, отримати якісні з'єднання ушкоджених нервових тканин. В місці приєднання відрізків травмованого нерва, спостерігалась цілісність нервового стовбура, яка не руйнується при здійсненні рухів травмованою кінцівкою тварини. Локально в ділянці впливу біполярного струму на епіневрій нервової тканини, по колу формується ніжний рубець, який запобігає появі діастазу між центральним та периферійним відрізками травмованого нервового стовбура, що, відповідно, покращує регенерацію нервових тканин. В порівнянні з традиційною технологією зшивання ушкоджених нервів, Оперуючими хірургами відмічалось, що застосування пристрою, згідно з заявкою на корисну модель, безпосередньо після з'єднання ушкодженого епіневрію по колу в режимі біполярного високочастотного зварювання, в місці приєднання центрального та периферійного відрізків травмованого нерва спостерігалась цілісність нервового стовбура, яка не руйнується при здійсненні рухів травмованою кінцівкою тварини. Локально в ділянці впливу біполярного струму на епіневрій по колу формується ніжний рубець, який запобігає появі діастазу між центральним та периферійним відрізками травмованого нервового стовбура, що, відповідно, покращує регенерацію нервових тканин. Застосування розробленого, згідно з заявкою на корисну модель, пристрою, що реалізує метод біполярного високочастотного зварювання, у випадку великих ушкоджень нервової тканини також доцільне, при цьому скорочується час операції та значно полегшується праця хірургів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Електрохірургічний пристрій для біполярного високочастотного зварювання нервових тканин тварин і людини, що містить два хірургічних інструменти: апроксиматор та біполярний електрохірургічний пінцет, перший з яких - механічний - служить для передопераційного точного співставлення ушкоджених нервових тканин "кінець в кінець", а другий - біполярний електрохірургічний - для виконання біполярного високочастотного з'єднання зварюванням кінців 4 UA 105752 U 5 10 15 20 ушкоджених нервів по периметру нервової тканини, який відрізняється тим, що механічний інструмент (апроксиматор) має спеціальний пристрій, закріплений на проксимальному кінці інструмента, що служить для розміщення ушкоджених частин нервів, і дає можливість їх ювелірно точного співставлення, а електрохірургічний - відрізняється малою площею зварювальних біполярних електродів; при сумісній їх роботі здійснюється: на першому етапі підготовча механічна операція точного співставлення кінців ушкоджених нервових тканин, а на другому - з'єднання їх зварюванням "кінець в кінець". 2. Електрохірургічний пристрій за п. 1, який відрізняється тим, що апроксиматор має пристрій для розташування частин ушкоджених нервових тканин перед їх з'єднанням зварюванням, в якому довжина деталей його складових частин (ложа, осі, циліндра) співвідносяться як: l:L:l1=1:10:1. 3. Електрохірургічний пристрій за пп. 1, 2, який відрізняється тим, що величини радіусів пристрою апроксиматора співвідносяться як: R:r=2:1. 4. Електрохірургічний пристрій за пп. 1, 2, 3, який відрізняється тим, що висота ложа пристрою апроксиматора та його ширина співвідносяться як: h:S=2:1. 5. Електрохірургічний пристрій за пп. 1, 2, 3, 4, який відрізняється тим, що проксимальна частина бранш електрохірургічного пінцета зігнута під кутом α° до основної, протяжної їх частини, а діаметр контактних поверхонь зварювальних електродів не виходить за межі поперекового перерізу траншей. 6. Електрохірургічний пристрій за пп. 1, 2, 3, 4, який відрізняється тим, що дистальна частина електрохірургічного пінцета, що зігнута під кутом α°, по середній лінії утворює гіпотенузу рівнобедреного трикутника. 5 UA 105752 U 6 UA 105752 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
ДивитисяДодаткова інформація
Назва патенту англійськоюElectric surgical device for bipolar high-frequency welding of nerve tissues of animals and humans
Автори англійськоюMarynskyi Heorhii Serhiiovych, Vasylchenko Valerii Andriiovych, Chernets Oleksandr Vladyslavovych, Chvertko Natalia Anatoliivna, Korsak Alina Vadymivna, Chaikovskyu Yurii Bohdanovych, Lihodievskyi Volodymyr Volodymyrovych, Lopatkina Kateryna Hordiivna, Sydorenko Dmytro Fedorovych
Назва патенту російськоюЭлектрохирургическое устройство для биполярной высокочастотной сварки нервных тканей животных и человека
Автори російськоюМаринский Георгий Сергеевич, Васильченко Валерий Андреевич, Чернец Александр Владиславович, Чвертко Наталья Анатольевна, Корсак Алина Вадимовна, Чайковский Юрий Богданович, Лиходиевский Владимир Владимирович, Лопаткина Екатерина Гордеевна, Сидоренко Дмитрий Федорович
МПК / Мітки
МПК: A61B 18/12
Мітки: людини, тканин, біполярного, нервових, пристрій, електрохірургічний, зварювання, тварин, високочастотного
