З’єднувальний пристрій для електричних розподільних коробок

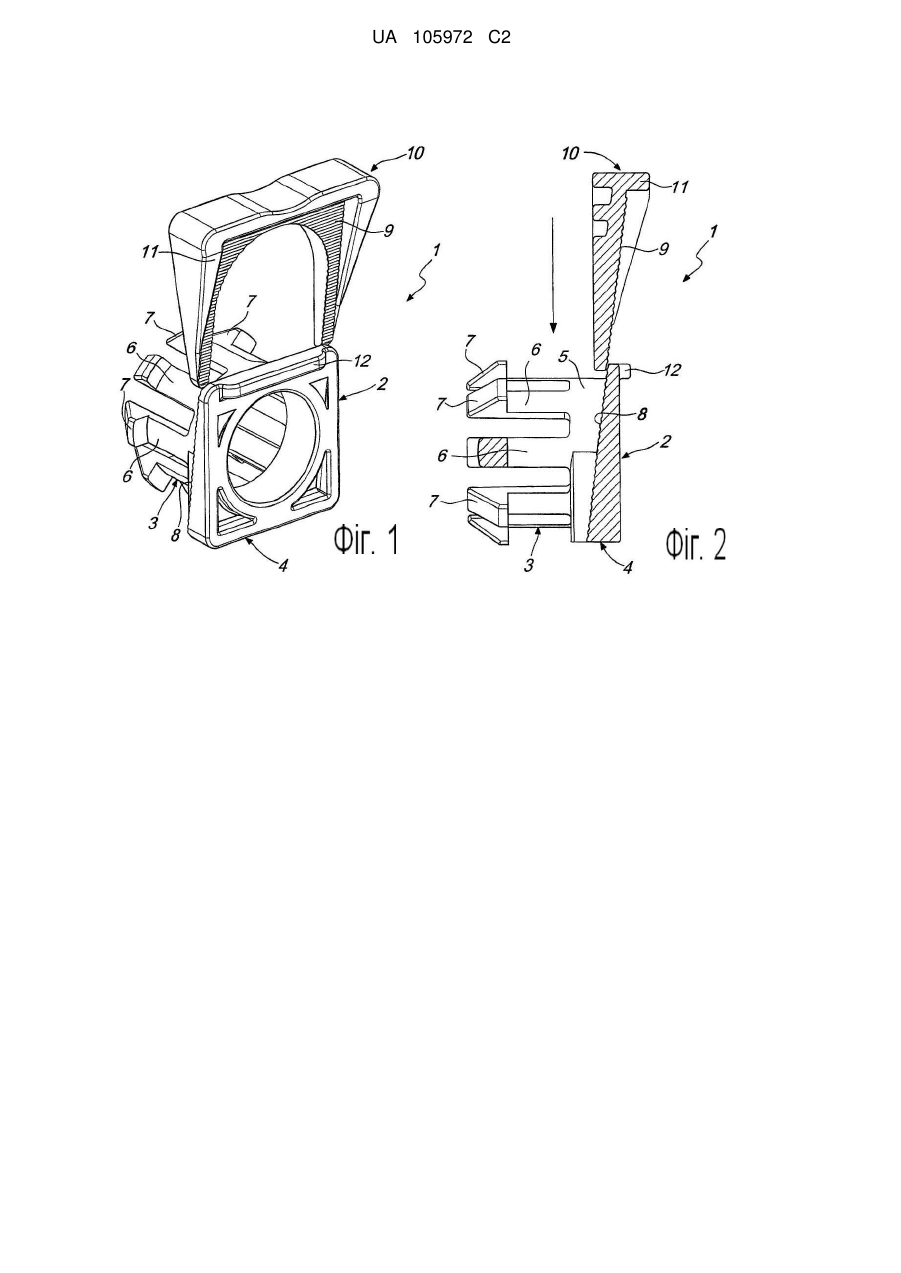

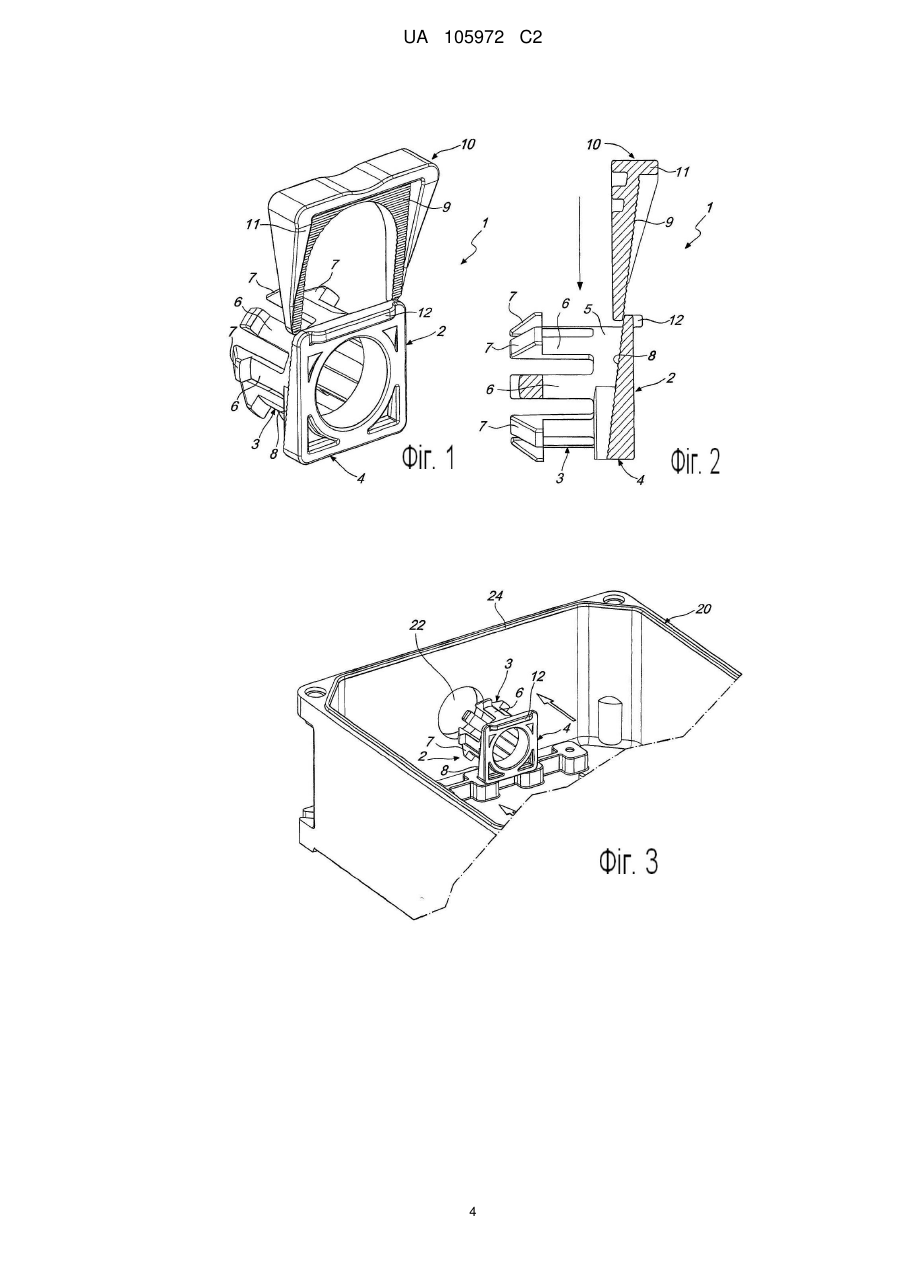

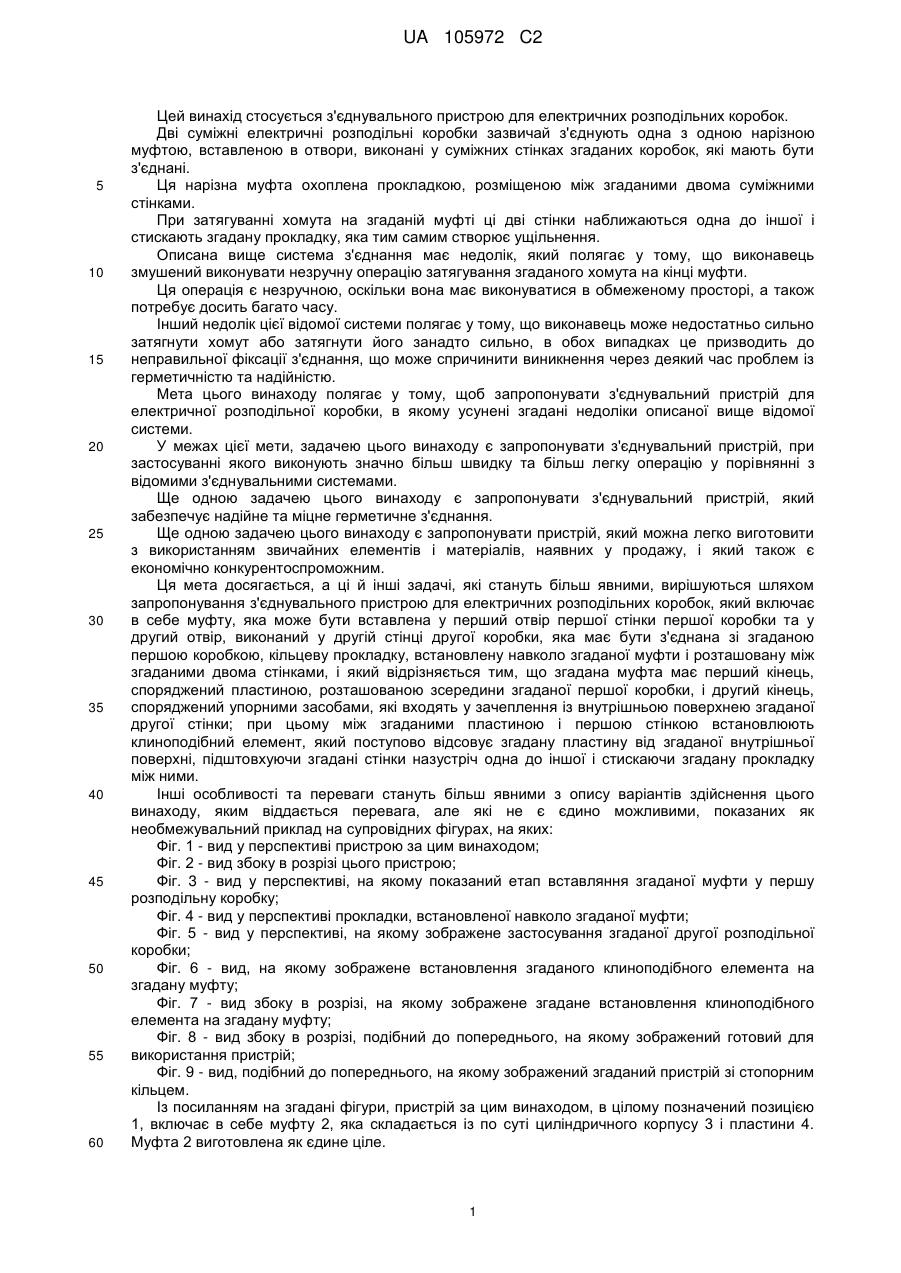

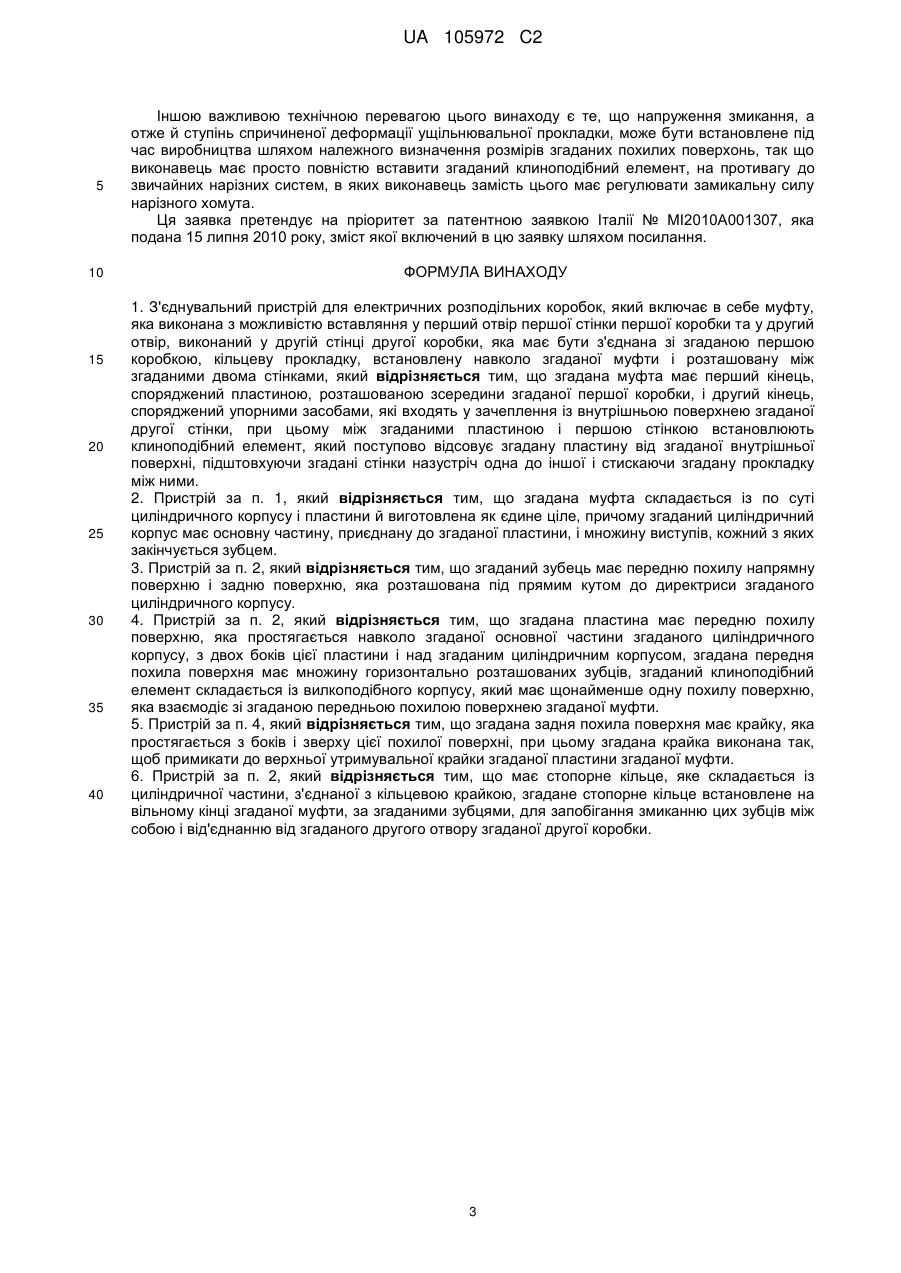

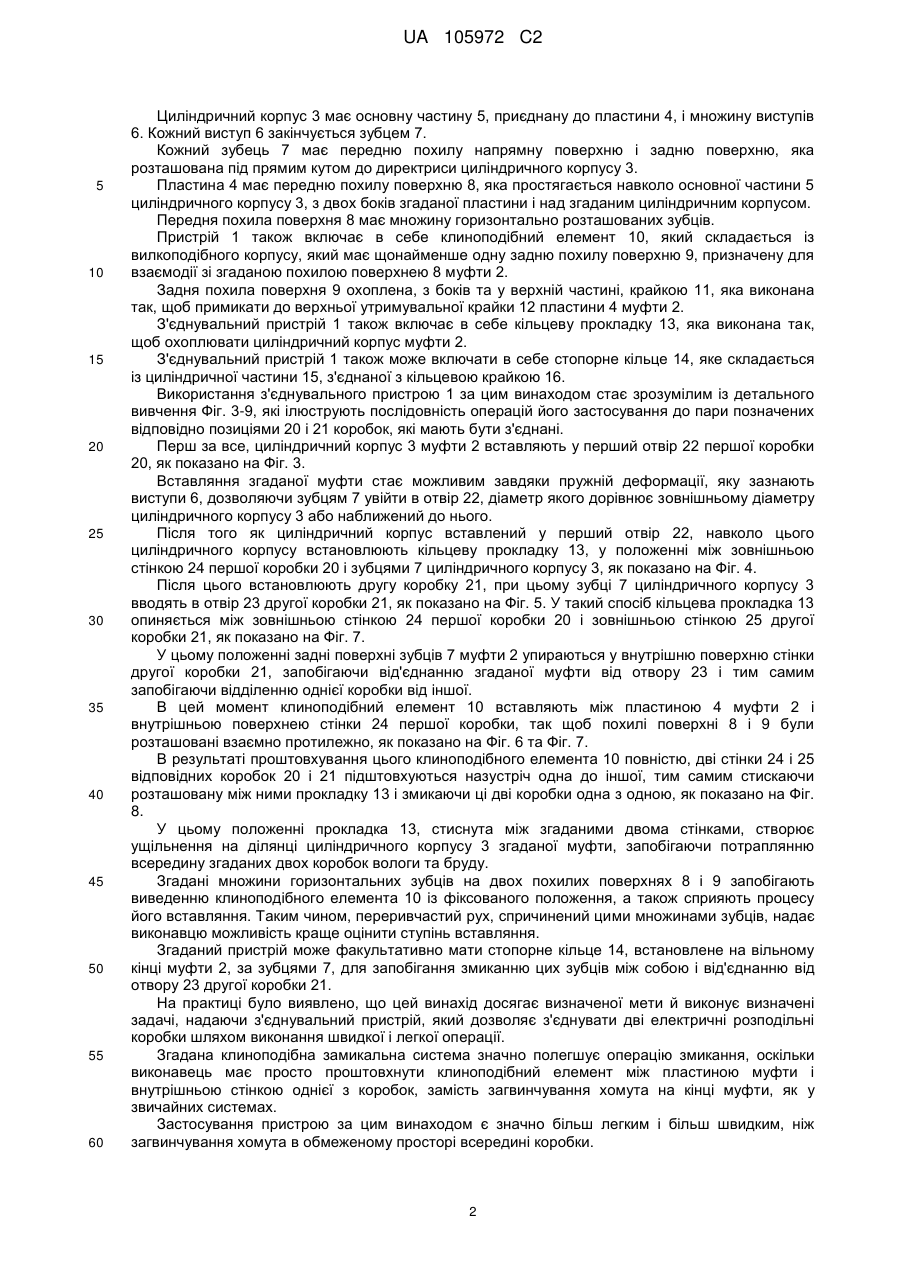

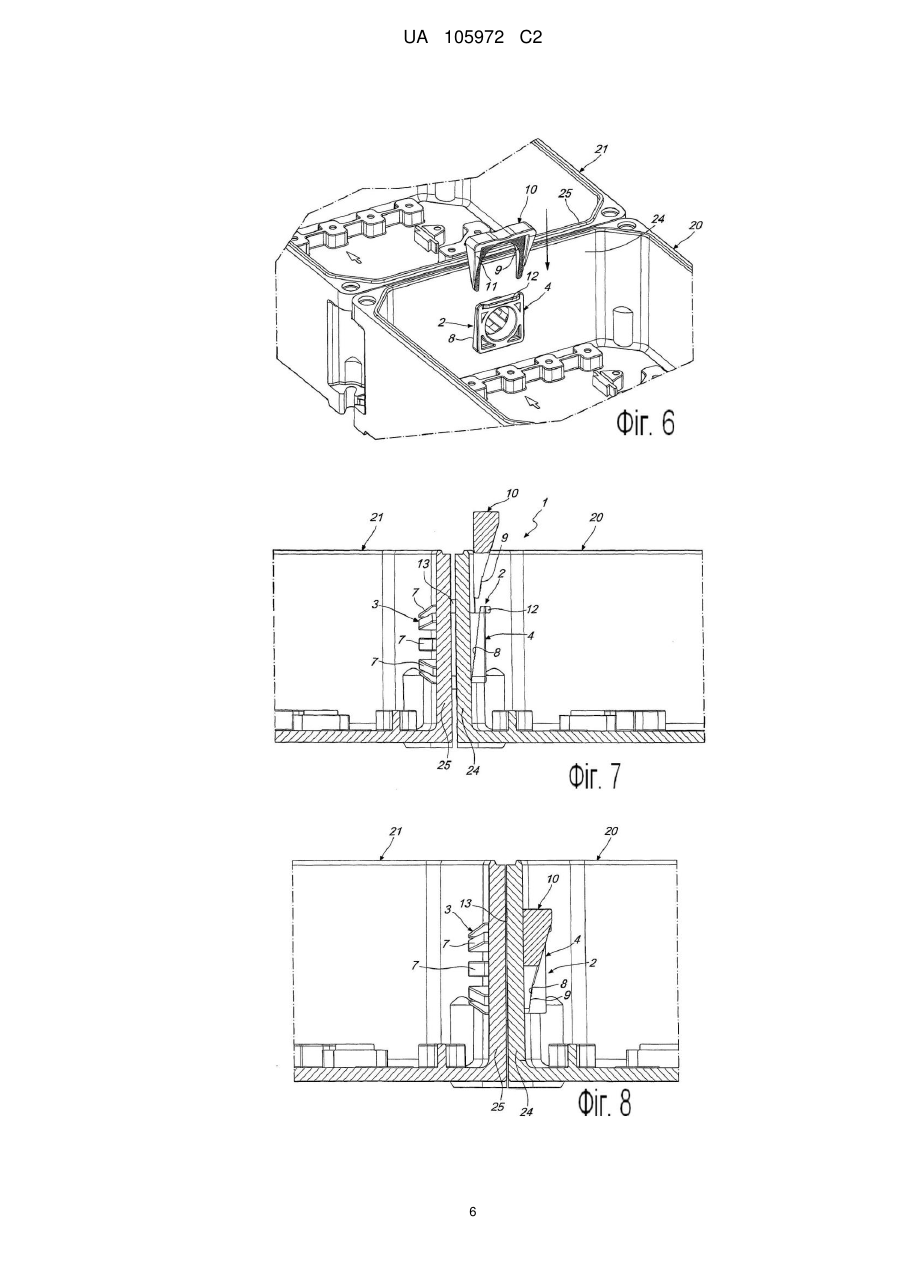

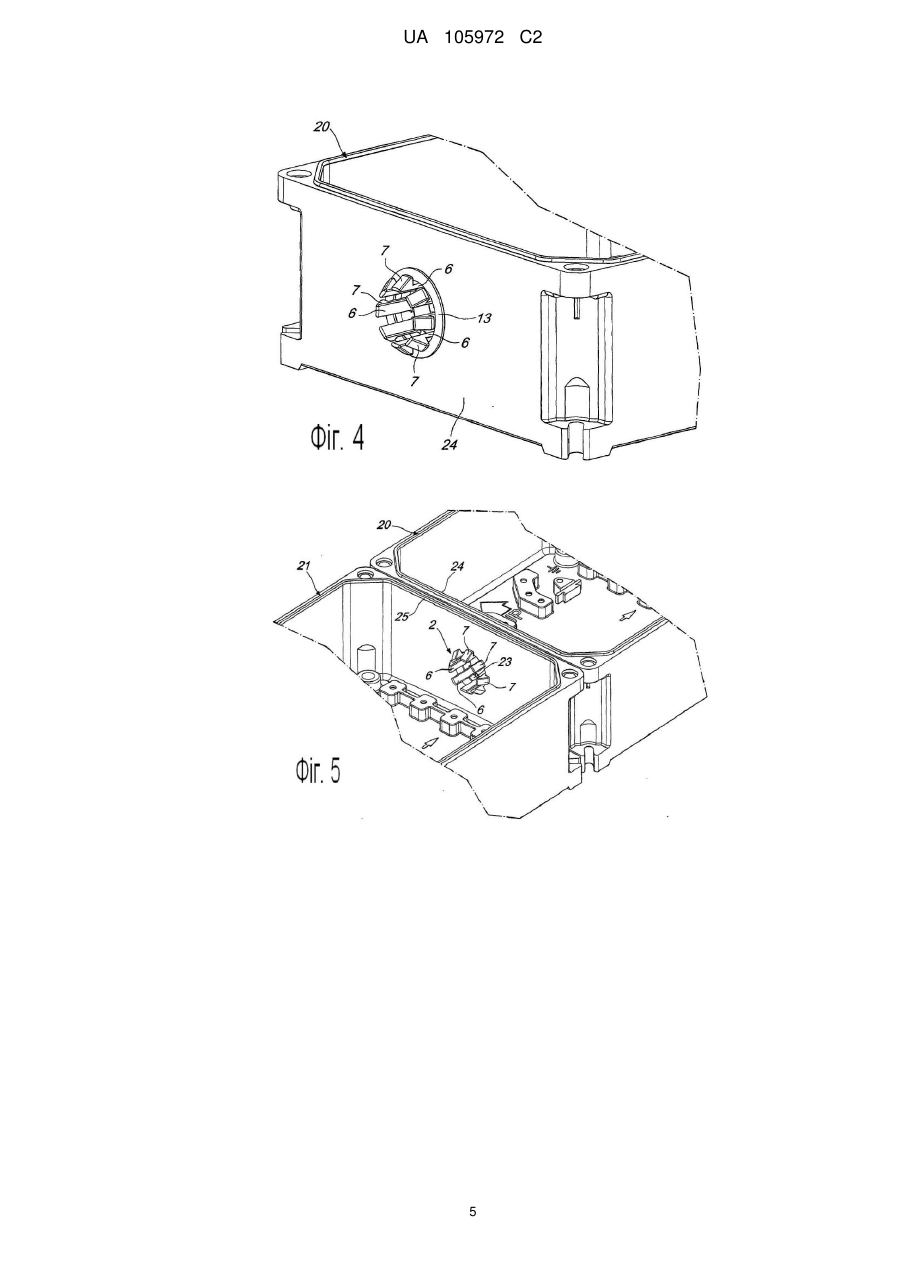

Реферат: З'єднувальний пристрій для електричних розподільних коробок, який включає в себе муфту, яка виконана з можливістю вставляння у перший отвір першої стінки першої коробки та у другий отвір, виконаний у другій стінці другої коробки, яка має бути з'єднана зі згаданою першою коробкою. Кільцева прокладка встановлена навколо згаданої муфти і розташована між згаданими двома стінками. Муфта має перший кінець, споряджений пластиною, розташованою зсередини згаданої першої коробки, і другий кінець, споряджений упорними елементами, які входять у зачеплення із внутрішньою поверхнею згаданої другої стінки. Вставляння між згаданими пластиною і першою стінкою клиноподібного елемента поступово відсуває цю пластину від згаданої внутрішньої стінки, підштовхуючи ці стінки назустріч одна до іншої і стискаючи згадану прокладку між ними. UA 105972 C2 (12) UA 105972 C2 UA 105972 C2 5 10 15 20 25 30 35 40 45 50 55 60 Цей винахід стосується з'єднувального пристрою для електричних розподільних коробок. Дві суміжні електричні розподільні коробки зазвичай з'єднують одна з одною нарізною муфтою, вставленою в отвори, виконані у суміжних стінках згаданих коробок, які мають бути з'єднані. Ця нарізна муфта охоплена прокладкою, розміщеною між згаданими двома суміжними стінками. При затягуванні хомута на згаданій муфті ці дві стінки наближаються одна до іншої і стискають згадану прокладку, яка тим самим створює ущільнення. Описана вище система з'єднання має недолік, який полягає у тому, що виконавець змушений виконувати незручну операцію затягування згаданого хомута на кінці муфти. Ця операція є незручною, оскільки вона має виконуватися в обмеженому просторі, а також потребує досить багато часу. Інший недолік цієї відомої системи полягає у тому, що виконавець може недостатньо сильно затягнути хомут або затягнути його занадто сильно, в обох випадках це призводить до неправильної фіксації з'єднання, що може спричинити виникнення через деякий час проблем із герметичністю та надійністю. Мета цього винаходу полягає у тому, щоб запропонувати з'єднувальний пристрій для електричної розподільної коробки, в якому усунені згадані недоліки описаної вище відомої системи. У межах цієї мети, задачею цього винаходу є запропонувати з'єднувальний пристрій, при застосуванні якого виконують значно більш швидку та більш легку операцію у порівнянні з відомими з'єднувальними системами. Ще одною задачею цього винаходу є запропонувати з'єднувальний пристрій, який забезпечує надійне та міцне герметичне з'єднання. Ще одною задачею цього винаходу є запропонувати пристрій, який можна легко виготовити з використанням звичайних елементів і матеріалів, наявних у продажу, і який також є економічно конкурентоспроможним. Ця мета досягається, а ці й інші задачі, які стануть більш явними, вирішуються шляхом запропонування з'єднувального пристрою для електричних розподільних коробок, який включає в себе муфту, яка може бути вставлена у перший отвір першої стінки першої коробки та у другий отвір, виконаний у другій стінці другої коробки, яка має бути з'єднана зі згаданою першою коробкою, кільцеву прокладку, встановлену навколо згаданої муфти і розташовану між згаданими двома стінками, і який відрізняється тим, що згадана муфта має перший кінець, споряджений пластиною, розташованою зсередини згаданої першої коробки, і другий кінець, споряджений упорними засобами, які входять у зачеплення із внутрішньою поверхнею згаданої другої стінки; при цьому між згаданими пластиною і першою стінкою встановлюють клиноподібний елемент, який поступово відсовує згадану пластину від згаданої внутрішньої поверхні, підштовхуючи згадані стінки назустріч одна до іншої і стискаючи згадану прокладку між ними. Інші особливості та переваги стануть більш явними з опису варіантів здійснення цього винаходу, яким віддається перевага, але які не є єдино можливими, показаних як необмежувальний приклад на супровідних фігурах, на яких: Фіг. 1 - вид у перспективі пристрою за цим винаходом; Фіг. 2 - вид збоку в розрізі цього пристрою; Фіг. 3 - вид у перспективі, на якому показаний етап вставляння згаданої муфти у першу розподільну коробку; Фіг. 4 - вид у перспективі прокладки, встановленої навколо згаданої муфти; Фіг. 5 - вид у перспективі, на якому зображене застосування згаданої другої розподільної коробки; Фіг. 6 - вид, на якому зображене встановлення згаданого клиноподібного елемента на згадану муфту; Фіг. 7 - вид збоку в розрізі, на якому зображене згадане встановлення клиноподібного елемента на згадану муфту; Фіг. 8 - вид збоку в розрізі, подібний до попереднього, на якому зображений готовий для використання пристрій; Фіг. 9 - вид, подібний до попереднього, на якому зображений згаданий пристрій зі стопорним кільцем. Із посиланням на згадані фігури, пристрій за цим винаходом, в цілому позначений позицією 1, включає в себе муфту 2, яка складається із по суті циліндричного корпусу 3 і пластини 4. Муфта 2 виготовлена як єдине ціле. 1 UA 105972 C2 5 10 15 20 25 30 35 40 45 50 55 60 Циліндричний корпус 3 має основну частину 5, приєднану до пластини 4, і множину виступів 6. Кожний виступ 6 закінчується зубцем 7. Кожний зубець 7 має передню похилу напрямну поверхню і задню поверхню, яка розташована під прямим кутом до директриси циліндричного корпусу 3. Пластина 4 має передню похилу поверхню 8, яка простягається навколо основної частини 5 циліндричного корпусу 3, з двох боків згаданої пластини і над згаданим циліндричним корпусом. Передня похила поверхня 8 має множину горизонтально розташованих зубців. Пристрій 1 також включає в себе клиноподібний елемент 10, який складається із вилкоподібного корпусу, який має щонайменше одну задню похилу поверхню 9, призначену для взаємодії зі згаданою похилою поверхнею 8 муфти 2. Задня похила поверхня 9 охоплена, з боків та у верхній частині, крайкою 11, яка виконана так, щоб примикати до верхньої утримувальної крайки 12 пластини 4 муфти 2. З'єднувальний пристрій 1 також включає в себе кільцеву прокладку 13, яка виконана так, щоб охоплювати циліндричний корпус муфти 2. З'єднувальний пристрій 1 також може включати в себе стопорне кільце 14, яке складається із циліндричної частини 15, з'єднаної з кільцевою крайкою 16. Використання з'єднувального пристрою 1 за цим винаходом стає зрозумілим із детального вивчення Фіг. 3-9, які ілюструють послідовність операцій його застосування до пари позначених відповідно позиціями 20 і 21 коробок, які мають бути з'єднані. Перш за все, циліндричний корпус 3 муфти 2 вставляють у перший отвір 22 першої коробки 20, як показано на Фіг. 3. Вставляння згаданої муфти стає можливим завдяки пружній деформації, яку зазнають виступи 6, дозволяючи зубцям 7 увійти в отвір 22, діаметр якого дорівнює зовнішньому діаметру циліндричного корпусу 3 або наближений до нього. Після того як циліндричний корпус вставлений у перший отвір 22, навколо цього циліндричного корпусу встановлюють кільцеву прокладку 13, у положенні між зовнішньою стінкою 24 першої коробки 20 і зубцями 7 циліндричного корпусу 3, як показано на Фіг. 4. Після цього встановлюють другу коробку 21, при цьому зубці 7 циліндричного корпусу 3 вводять в отвір 23 другої коробки 21, як показано на Фіг. 5. У такий спосіб кільцева прокладка 13 опиняється між зовнішньою стінкою 24 першої коробки 20 і зовнішньою стінкою 25 другої коробки 21, як показано на Фіг. 7. У цьому положенні задні поверхні зубців 7 муфти 2 упираються у внутрішню поверхню стінки другої коробки 21, запобігаючи від'єднанню згаданої муфти від отвору 23 і тим самим запобігаючи відділенню однієї коробки від іншої. В цей момент клиноподібний елемент 10 вставляють між пластиною 4 муфти 2 і внутрішньою поверхнею стінки 24 першої коробки, так щоб похилі поверхні 8 і 9 були розташовані взаємно протилежно, як показано на Фіг. 6 та Фіг. 7. В результаті проштовхування цього клиноподібного елемента 10 повністю, дві стінки 24 і 25 відповідних коробок 20 і 21 підштовхуються назустріч одна до іншої, тим самим стискаючи розташовану між ними прокладку 13 і змикаючи ці дві коробки одна з одною, як показано на Фіг. 8. У цьому положенні прокладка 13, стиснута між згаданими двома стінками, створює ущільнення на ділянці циліндричного корпусу 3 згаданої муфти, запобігаючи потраплянню всередину згаданих двох коробок вологи та бруду. Згадані множини горизонтальних зубців на двох похилих поверхнях 8 і 9 запобігають виведенню клиноподібного елемента 10 із фіксованого положення, а також сприяють процесу його вставляння. Таким чином, переривчастий рух, спричинений цими множинами зубців, надає виконавцю можливість краще оцінити ступінь вставляння. Згаданий пристрій може факультативно мати стопорне кільце 14, встановлене на вільному кінці муфти 2, за зубцями 7, для запобігання змиканню цих зубців між собою і від'єднанню від отвору 23 другої коробки 21. На практиці було виявлено, що цей винахід досягає визначеної мети й виконує визначені задачі, надаючи з'єднувальний пристрій, який дозволяє з'єднувати дві електричні розподільні коробки шляхом виконання швидкої і легкої операції. Згадана клиноподібна замикальна система значно полегшує операцію змикання, оскільки виконавець має просто проштовхнути клиноподібний елемент між пластиною муфти і внутрішньою стінкою однієї з коробок, замість загвинчування хомута на кінці муфти, як у звичайних системах. Застосування пристрою за цим винаходом є значно більш легким і більш швидким, ніж загвинчування хомута в обмеженому просторі всередині коробки. 2 UA 105972 C2 5 10 15 20 25 30 35 40 Іншою важливою технічною перевагою цього винаходу є те, що напруження змикання, а отже й ступінь спричиненої деформації ущільнювальної прокладки, може бути встановлене під час виробництва шляхом належного визначення розмірів згаданих похилих поверхонь, так що виконавець має просто повністю вставити згаданий клиноподібний елемент, на противагу до звичайних нарізних систем, в яких виконавець замість цього має регулювати замикальну силу нарізного хомута. Ця заявка претендує на пріоритет за патентною заявкою Італії № МІ2010А001307, яка подана 15 липня 2010 року, зміст якої включений в цю заявку шляхом посилання. ФОРМУЛА ВИНАХОДУ 1. З'єднувальний пристрій для електричних розподільних коробок, який включає в себе муфту, яка виконана з можливістю вставляння у перший отвір першої стінки першої коробки та у другий отвір, виконаний у другій стінці другої коробки, яка має бути з'єднана зі згаданою першою коробкою, кільцеву прокладку, встановлену навколо згаданої муфти і розташовану між згаданими двома стінками, який відрізняється тим, що згадана муфта має перший кінець, споряджений пластиною, розташованою зсередини згаданої першої коробки, і другий кінець, споряджений упорними засобами, які входять у зачеплення із внутрішньою поверхнею згаданої другої стінки, при цьому між згаданими пластиною і першою стінкою встановлюють клиноподібний елемент, який поступово відсовує згадану пластину від згаданої внутрішньої поверхні, підштовхуючи згадані стінки назустріч одна до іншої і стискаючи згадану прокладку між ними. 2. Пристрій за п. 1, який відрізняється тим, що згадана муфта складається із по суті циліндричного корпусу і пластини й виготовлена як єдине ціле, причому згаданий циліндричний корпус має основну частину, приєднану до згаданої пластини, і множину виступів, кожний з яких закінчується зубцем. 3. Пристрій за п. 2, який відрізняється тим, що згаданий зубець має передню похилу напрямну поверхню і задню поверхню, яка розташована під прямим кутом до директриси згаданого циліндричного корпусу. 4. Пристрій за п. 2, який відрізняється тим, що згадана пластина має передню похилу поверхню, яка простягається навколо згаданої основної частини згаданого циліндричного корпусу, з двох боків цієї пластини і над згаданим циліндричним корпусом, згадана передня похила поверхня має множину горизонтально розташованих зубців, згаданий клиноподібний елемент складається із вилкоподібного корпусу, який має щонайменше одну похилу поверхню, яка взаємодіє зі згаданою передньою похилою поверхнею згаданої муфти. 5. Пристрій за п. 4, який відрізняється тим, що згадана задня похила поверхня має крайку, яка простягається з боків і зверху цієї похилої поверхні, при цьому згадана крайка виконана так, щоб примикати до верхньої утримувальної крайки згаданої пластини згаданої муфти. 6. Пристрій за п. 2, який відрізняється тим, що має стопорне кільце, яке складається із циліндричної частини, з'єднаної з кільцевою крайкою, згадане стопорне кільце встановлене на вільному кінці згаданої муфти, за згаданими зубцями, для запобігання змиканню цих зубців між собою і від'єднанню від згаданого другого отвору згаданої другої коробки. 3 UA 105972 C2 4 UA 105972 C2 5 UA 105972 C2 6 UA 105972 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
