Установний пристрій, що усуває хитання, для механізмів фіксації у віконних системах з подвійним відкриванням

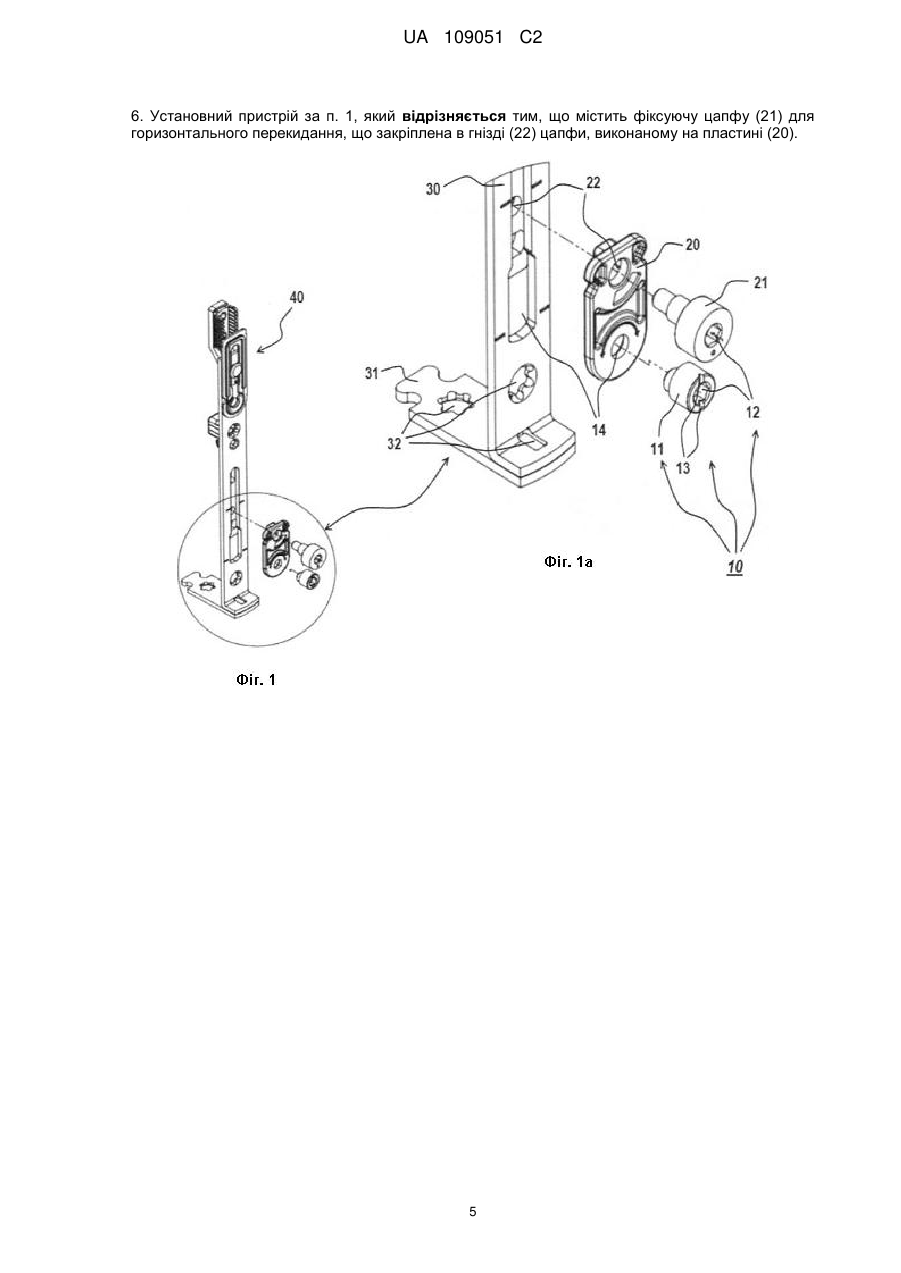

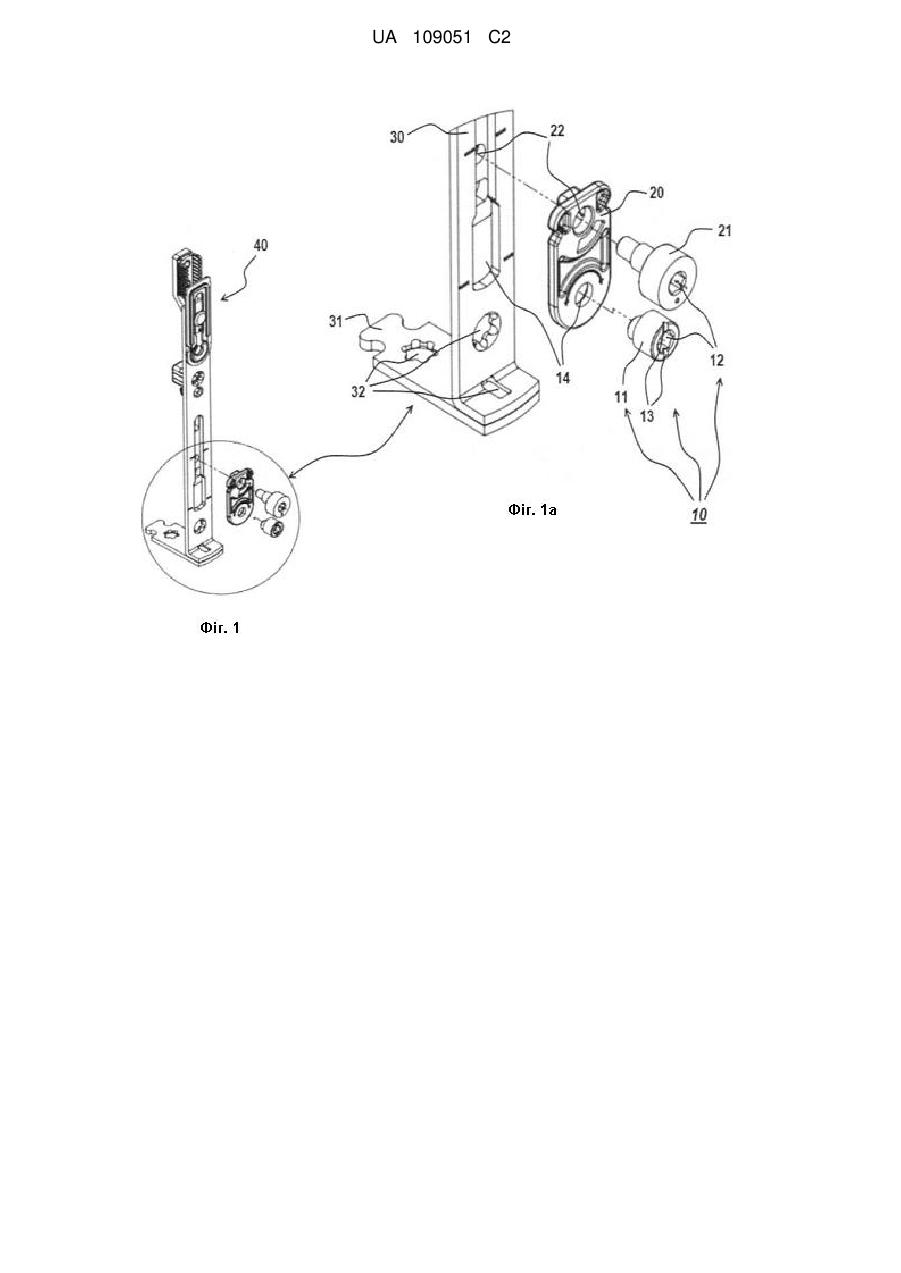

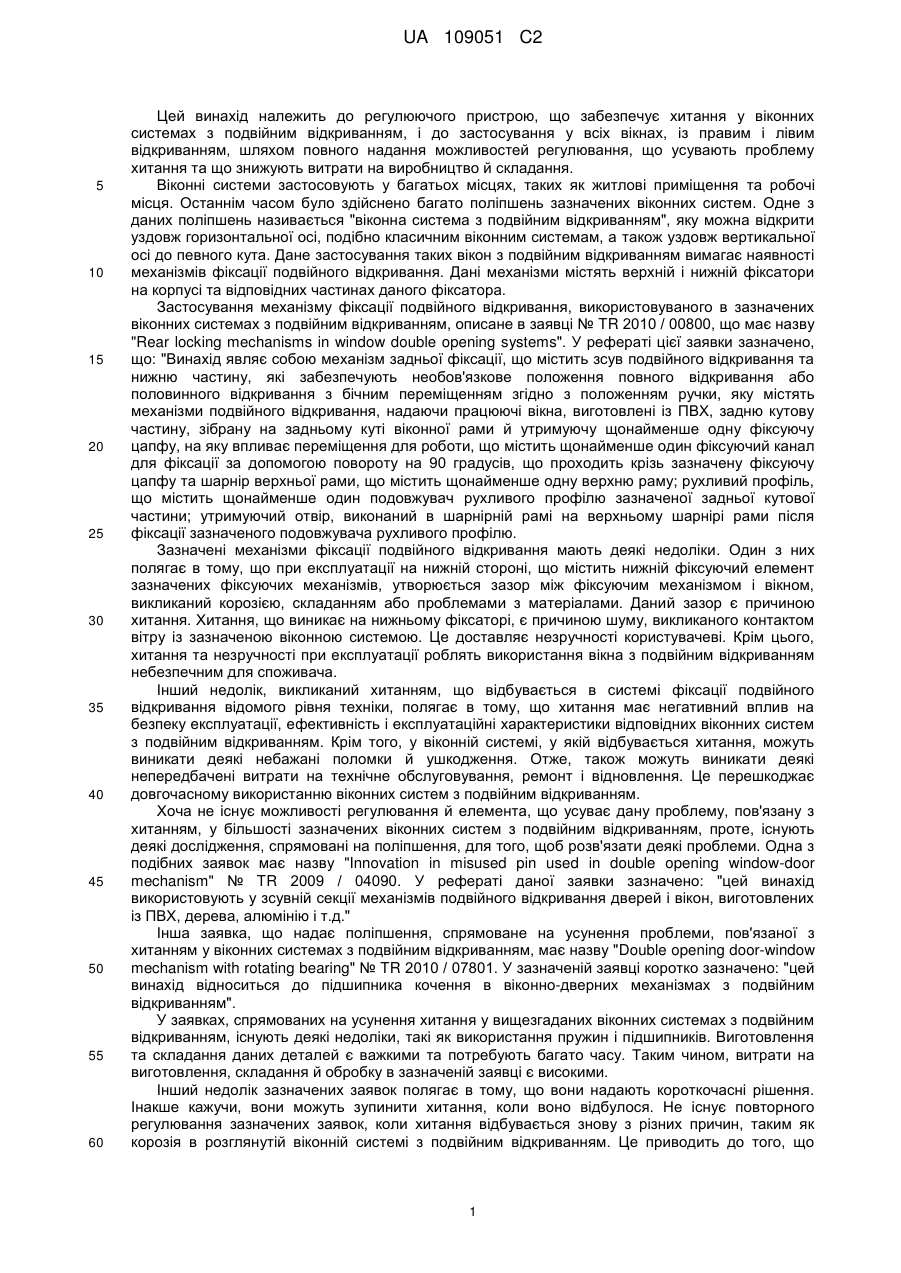

Реферат: Винахід належить до регулюючого пристрою (10), що забезпечує хитання у віконних системах з подвійним відкриванням, і до застосування у всіх вікнах, із правим і лівим відкриванням, шляхом повного надання можливостей регулювання, що вирішують проблему хитання та що знижують витрати на виробництво та складання. Відповідно до винаходу установний пристрій (10) для віконних систем з подвійним відкриванням містить вертикальну нерухому стикову накладку (30), приєднаний верхній фіксатор (40) і стабілізатор (60) вертикального перекидання, крім того пристрій також містить: пластину (20), прикріплену на вертикальній нерухомій стиковій накладці (30), та регульовану ексцентрикову цапфу (11), що приєднана до пластини (20). UA 109051 C2 (12) UA 109051 C2 UA 109051 C2 5 10 15 20 25 30 35 40 45 50 55 60 Цей винахід належить до регулюючого пристрою, що забезпечує хитання у віконних системах з подвійним відкриванням, і до застосування у всіх вікнах, із правим і лівим відкриванням, шляхом повного надання можливостей регулювання, що усувають проблему хитання та що знижують витрати на виробництво й складання. Віконні системи застосовують у багатьох місцях, таких як житлові приміщення та робочі місця. Останнім часом було здійснено багато поліпшень зазначених віконних систем. Одне з даних поліпшень називається "віконна система з подвійним відкриванням", яку можна відкрити уздовж горизонтальної осі, подібно класичним віконним системам, а також уздовж вертикальної осі до певного кута. Дане застосування таких вікон з подвійним відкриванням вимагає наявності механізмів фіксації подвійного відкривання. Дані механізми містять верхній і нижній фіксатори на корпусі та відповідних частинах даного фіксатора. Застосування механізму фіксації подвійного відкривання, використовуваного в зазначених віконних системах з подвійним відкриванням, описане в заявці № TR 2010 / 00800, що має назву "Rear locking mechanisms in window double opening systems". У рефераті цієї заявки зазначено, що: "Винахід являє собою механізм задньої фіксації, що містить зсув подвійного відкривання та нижню частину, які забезпечують необов'язкове положення повного відкривання або половинного відкривання з бічним переміщенням згідно з положенням ручки, яку містять механізми подвійного відкривання, надаючи працюючі вікна, виготовлені із ПВХ, задню кутову частину, зібрану на задньому куті віконної рами й утримуючу щонайменше одну фіксуючу цапфу, на яку впливає переміщення для роботи, що містить щонайменше один фіксуючий канал для фіксації за допомогою повороту на 90 градусів, що проходить крізь зазначену фіксуючу цапфу та шарнір верхньої рами, що містить щонайменше одну верхню раму; рухливий профіль, що містить щонайменше один подовжувач рухливого профілю зазначеної задньої кутової частини; утримуючий отвір, виконаний в шарнірній рамі на верхньому шарнірі рами після фіксації зазначеного подовжувача рухливого профілю. Зазначені механізми фіксації подвійного відкривання мають деякі недоліки. Один з них полягає в тому, що при експлуатації на нижній стороні, що містить нижній фіксуючий елемент зазначених фіксуючих механізмів, утворюється зазор між фіксуючим механізмом і вікном, викликаний корозією, складанням або проблемами з матеріалами. Даний зазор є причиною хитання. Хитання, що виникає на нижньому фіксаторі, є причиною шуму, викликаного контактом вітру із зазначеною віконною системою. Це доставляє незручності користувачеві. Крім цього, хитання та незручності при експлуатації роблять використання вікна з подвійним відкриванням небезпечним для споживача. Інший недолік, викликаний хитанням, що відбувається в системі фіксації подвійного відкривання відомого рівня техніки, полягає в тому, що хитання має негативний вплив на безпеку експлуатації, ефективність і експлуатаційні характеристики відповідних віконних систем з подвійним відкриванням. Крім того, у віконній системі, у якій відбувається хитання, можуть виникати деякі небажані поломки й ушкодження. Отже, також можуть виникати деякі непередбачені витрати на технічне обслуговування, ремонт і відновлення. Це перешкоджає довгочасному використанню віконних систем з подвійним відкриванням. Хоча не існує можливості регулювання й елемента, що усуває дану проблему, пов'язану з хитанням, у більшості зазначених віконних систем з подвійним відкриванням, проте, існують деякі дослідження, спрямовані на поліпшення, для того, щоб розв'язати деякі проблеми. Одна з подібних заявок має назву "Innovation in misused pin used in double opening window-door mechanism" № TR 2009 / 04090. У рефераті даної заявки зазначено: "цей винахід використовують у зсувній секції механізмів подвійного відкривання дверей і вікон, виготовлених із ПВХ, дерева, алюмінію і т.д." Інша заявка, що надає поліпшення, спрямоване на усунення проблеми, пов'язаної з хитанням у віконних системах з подвійним відкриванням, має назву "Double opening door-window mechanism with rotating bearing" № TR 2010 / 07801. У зазначеній заявці коротко зазначено: "цей винахід відноситься до підшипника кочення в віконно-дверних механізмах з подвійним відкриванням". У заявках, спрямованих на усунення хитання у вищезгаданих віконних системах з подвійним відкриванням, існують деякі недоліки, такі як використання пружин і підшипників. Виготовлення та складання даних деталей є важкими та потребують багато часу. Таким чином, витрати на виготовлення, складання й обробку в зазначеній заявці є високими. Інший недолік зазначених заявок полягає в тому, що вони надають короткочасні рішення. Інакше кажучи, вони можуть зупинити хитання, коли воно відбулося. Не існує повторного регулювання зазначених заявок, коли хитання відбувається знову з різних причин, таким як корозія в розглянутій віконній системі з подвійним відкриванням. Це приводить до того, що 1 UA 109051 C2 5 10 15 20 25 30 35 40 45 50 55 зазначені заявки залишаються недостатніми для довгострокового усунення несправностей з повною безпекою. У результаті, хитання у віконних системах з подвійним відкриванням, яке можна застосовувати де завгодно і яке усуває вищезгадані недоліки; потребу в регулюючому пристрої, що забезпечує хитання у віконних системах з подвійним відкриванням, і використанні у всіх вікнах, із правим і лівим відкриванням, шляхом повного надання можливостей регулювання, які усунуть проблему хитання й недостатніх існуючих технічних рішень, привело до потреби в здійсненні необхідних технічних розробок у даній області. Задача винаходу Винахід створений з урахуванням існуючих умов і призначений для усунення вищезгаданих недоліків. Задача винаходу полягає в забезпеченні хитання у віконних системах з подвійним відкриванням і до застосування у всіх вікнах, із правим і лівим відкриванням, шляхом повного надання можливостей регулювання, що усувають проблему хитання та що знижують витрати на виробництво й складання. Задача винаходу полягає в зменшенні стиску, що відбувається в коротких вікнах на противагу хитанню. Ще одна задача винаходу полягає в наданні повного та певного рішення для усунення хитання, що відбувається у відповідних вікнах з подвійним відкриванням, шляхом його регулювання за допомогою ексцентрикової цапфи, установленої в елементах установного пристрою. Ще одна задача винаходу полягає в можливості використання відповідних віконних систем з подвійним відкриванням і механізмів фіксації з високою безпекою, ефективністю й продуктивністю шляхом усунення хитання за допомогою регулювання за допомогою установного пристрою. Ще одна задача винаходу полягає в можливості використання відповідних віконних систем з подвійним відкриванням і механізмів фіксації протягом тривалого часу з високою безпекою, ефективністю й продуктивністю. Ще одна задача винаходу полягає в усуненні небажаних елементів, таких як шум, звук, що приводить до хитання, шляхом усунення хитання, що відбувається у відповідних вікнах з подвійним відкриванням. Ще одна задача винаходу полягає в мінімізації витрат на технічне обслуговування, ремонт і відновлення, які можуть бути необхідні для безпечної й ефективної експлуатації відповідних віконних систем з подвійним відкриванням. Ще одна задача винаходу полягає в можливості використання зазначеного пристрою у вікнах, що відкриваються вправо й уліво, за допомогою покажчика напрямку й каналів напрямку в установному пристрої. Ще одна задача винаходу полягає в гарантуванні повторного регулювання хитання, що відбувається через післяексплуатаційні зміни, такі як корозія, проблеми, пов'язані з матеріалами, за допомогою ознаки повторного регулювання установного пристрою. Ще одна задача винаходу полягає в здійсненні легкого й простого виготовлення, складання та використання завдяки простій конструкції установного пристрою й елементів. Таким чином, особливо завдяки простому, легкому й ефективному використанню, досягають підвищення зручності користувача, пов'язаного з використанням відповідних віконних систем з подвійним відкриванням. Ще одна задача винаходу полягає в економії часу й праці, пов'язаних із зазначеними діями, за допомогою простого виготовлення й складання установного пристрою й, отже, у мінімізації всіх витрат. Конструктивні й характерні ознаки й усі переваги винаходу будуть більш зрозумілі з нижчеподаних фігур і докладного опису, що містить посилання на дані фігури; саме тому необхідну оцінку потрібно виконувати, враховуючи дані фігури й докладний опис. Для реалізації конфігурації існуючого винаходу й для розуміння його переваг з додатковими елементами необхідно враховувати фігури, наведені нижче, разом з їхнім тлумаченням. На фіг. 1 зображений вигляд спереду в перспективі установного пристрою згідно з винаходом і механізму фіксації подвійного відкривання, на якому він зібраний. На фіг. 1а зображений двомірний збільшений вигляд фрагмента установного пристрою згідно з винаходом. На фіг. 2 зображений двомірний вигляд спереду установного пристрою згідно з винаходом і механізму фіксації подвійного відкривання, на якому він зібраний. 2 UA 109051 C2 5 10 15 20 25 30 35 40 45 50 55 На фіг. 2а зображений двомірний збільшений вигляд фрагмента установного пристрою згідно з винаходом На фіг. 3 зображений вигляд у перспективі механізму фіксації подвійного відкривання, на якому зібраний відкриваючий пристрій згідно з винаходом. На фіг. 3а зображений двомірний вигляд спереду механізму фіксації подвійного відкривання, на якому зібраний відкриваючий пристрій згідно з винаходом. На фіг. 3с зображений двомірний вигляд з боку механізму фіксації подвійного відкривання, на якому зібраний відкриваючий пристрій згідно з винаходом. Опис посилальних позицій, використовуваних у фігурах. 10. Установний пристрій. 11. Регульована ексцентрикова цапфа. 12. Шестигранне гніздо. 13. Канал напрямку. 14. Штифтова кишеня. 15. Знак напрямку регулювання. 16. Гніздо стабілізуючої цапфи. 20. Пластина. 21. Фіксуюча цапфа для горизонтального перекидання. 22. Гніздо цапфи. 30. Вертикальна нерухома стикова накладка. 31. Горизонтальна нерухома стикова накладка. 32. Точка з'єднання. 40. Верхній фіксатор. 50. Механізм фіксації подвійного відкривання. 60. Стабілізатор вертикального перекидання. У цьому докладному описі установний пристрій (10) згідно з винаходом описано для кращого розуміння предмета для усунення будь-яких обмежуючих ефектів. Відповідно, винахід складається з вертикальної нерухомої стикової накладки (30), на якій зібрані установці елементи; пластина (20), на якій фіксуюча цапфа (21) для горизонтального перекидання розміщена на гнізді (22) цапфи, а регульована ексцентрикова цапфа (11) розміщена на гнізді (14) цапфи й забезпечує складання даних елементів на вертикальній нерухомій стиковій накладці (30); шестигранного гнізда (12), приєднаного на зазначеній пластині (20); регульованої ексцентрикової цапфи (11) хитання, що забезпечує установки для усунення хитання в вікнах, що містять канали (13) напрямку, шляхом приєднання до гнізда (16) цапфи; і знака (15) напрямку регулювання, що показує напрямок повороту цапфи (11) при виконанні регулювання хитання. На фіг. 1а і фіг. 2, 2а зображені відповідно вигляд спереду в перспективі установного пристрою (10) згідно з винаходом і механізму (30) фіксації подвійного відкривання, на якому він зібраний; двомірний вигляд спереду установного пристрою (10) згідно з винаходом і механізм (30) фіксації подвійного відкривання, на якому він зібраний; і збільшений двомірний вигляд фрагмента установного пристрою (10) згідно з винаходом. Згідно з даними фігурами вертикальна нерухома стикова накладка (30) є основним елементом, зібраним на елементах пристрою, і, таким чином, забезпечує кріплення установного пристрою (10) шляхом приєднання до віконної системи. Вертикальна нерухома стикова накладка (30) опирається на горизонтальну нерухому стикову накладку (31) при кріпленні до віконної системи. Точки (32) з'єднання призначені для приєднання обох стикових накладок (30, 31) одна до одної, до відповідної віконної системи й майданчика для складання. Пластина (20) забезпечує, що установний пристрій (10) і фіксуюча цапфа (21) для горизонтального перекидання зібрані на ньому й, отже, що зазначені елементи зафіксовані на відповідній вертикальній нерухомій стиковій накладці (30). На вертикально верхній стороні зазначеної пластини (20) розташоване гніздо (22) цапфи. Фіксуюча цапфа (21) для горизонтального перекидання зібрана на даному гнізді (22) цапфи. Напроти гнізда (22) цапфи пластини (20) аналогічне гніздо (22) цапфи розташоване на вертикальній нерухомій стиковій накладці (30). Обидва гнізда (22) цапф забезпечують складання фіксуючої цапфи (21) для горизонтального перекидання шляхом розміщення на одній лінії. Забезпечується з'єднання зазначеної цапфи(21) з відповідної віконною системою. Фіксуюча цапфа (21) для горизонтального перекидання має опорні функції при фіксації відповідної віконної системи, коли вона перебуває в закритому стані, і в точці перекидання, коли вона перебуває в положенні подвійного відкривання. Шестигранне гніздо (12) розташоване в задньо-середньої секції 3 UA 109051 C2 5 10 15 20 25 30 35 40 зазначеної цапфи (21). Шестигранне гніздо (12) забезпечує стиск і регулювання відповідної цапфи (21) шляхом вставки шестигранного елемента при встановленні й фіксації. Регульована ексцентрикова цапфа (11) є найбільш важливим елементом установного пристрою (10) згідно з винаходом; оскільки дана цапфа (11) безпосередньо забезпечує рішення проблеми хитання, що виникає на нижній секції відповідної віконної системи. Подібно фіксуючій цапфі (21) для горизонтального перекидання, дана цапфа (11) також має опорні функції при фіксації відповідної віконної системи, коли вона перебуває в закритому стані, і в точці перекидання, коли вона перебуває в положенні подвійного відкривання. Регульовану ексцентрикову цапфу (11) з'єднують із пластиною (20) за допомогою штифтової кишені (14). Після даного складання гніздо (14) цапфи, розташоване на вертикальній нерухомій стиковій накладці (30) у місці, ідентичному розташуванню гнізда (14) цапфи на пластині (20), з'єднує цапфу з вертикальною нерухомою стиковою накладкою (30). Зазначена ексцентрикова цапфа (11) забезпечує інтерактивне встановлення із гніздом (16) цапфи, що володіє розташуванням, ідентичним розташуванню ексцентрикової цапфи (11) і на нижній стороні стабілізатора (60) вертикального перекидання, що відноситься до механізму фіксації, розташованого за вертикальною нерухомою стиковою накладкою (30). Регульована ексцентрикова цапфа (11) стиснута усередині зазначеного гнізда (16) стабілізуючої цапфи шляхом повороту із шестигранним елементом для усунення хитання на нижній секції відповідної віконної системи. Дана компресійна система запобігає хитанню шляхом виймання кишені з регульованою ексцентриковою цапфою (11). Шестигранне гніздо (12), виконане на задній поверхні ексцентрикової цапфи (11), два канали (13) напрямку, симетрично утворені на задніх поверхнях, і гніздо (14) цапфи, розташоване на пластині (20), і знаки (15) напрямку регулювання у формі стрілок, спрямованих вправо й уліво, допомагають ексцентриковій цапфі (11) здійснювати регулювання. Шестигранне гніздо (12) забезпечує вставку шестигранного елемента, використовуваного для здійснення регулювань за допомогою регульованої ексцентрикової цапфи (11). Канали (13) напрямку зображують напрямок складання регульованої ексцентрикової цапфи (11) на пластині (20). Знаки (15) напрямку регулювання зображують правильний напрямок складання для того, щоб здійснювати регулювання за допомогою регульованої ексцентрикової цапфи (11). На фіг. 3а, b, с зображені відповідно двомірні види в перспективі, спереду й ззаду механізму (50) фіксації, на якому зібраний установний пристрій. Згідно з фігурами відповідний механізм (50) фіксації складається з верхнього фіксатора (40) і нижнього фіксатора. Установний пристрій (10) згідно з винаходом зібрано на нижньому фіксаторі, як описано нижче. Зазначений установний пристрій (10) застосовують у такий спосіб: Установний пристрій (10) згідно із цим винаходу надає повне й визначене вирішення проблем, пов'язаних з хитанням, що виникає у зазначених віконних системах з подвійним відкриванням, оскільки в зазначених віконних системах установний пристрій (10) згідно з винаходом надає можливість багаторазового виконання повторних регулювань при повторенні проблем, пов'язаних з хитанням, через корозію, помилку складання, дефекту матеріалу та і.н. Установний пристрій (10), що надає успішні рішення всіх перерахованих вище технічних проблем, може бути широко використаним скрізь, забезпечуючи хитання у віконних системах з подвійним відкриванням і застосування у всіх вікнах, із правим і лівим відкриванням, шляхом повного надання можливостей регулювання, що вирішують проблему хитання та що знижують витрати на виробництво й складання. 45 ФОРМУЛА ВИНАХОДУ 50 55 60 1. Установний пристрій (10) для віконних систем з подвійним відкриванням, який містить вертикальну нерухому стикову накладку (30), приєднаний верхній фіксатор (40) і стабілізатор (60) вертикального перекидання, який відрізняється тим, що також містить: пластину (20), прикріплену на вертикальній нерухомій стиковій накладці (30), та регульовану ексцентрикову цапфу (11), що приєднана до пластини (20). 2. Установний пристрій за п. 1, який відрізняється тим, що містить шестигранне гніздо (12) на ексцентриковій цапфі (11). 3. Установний пристрій за п. 1, який відрізняється тим, що ексцентрикова цапфа (11) містить канал (13) напрямку. 4. Установний пристрій за п. 1, який відрізняється тим, що містить покажчик (15) напрямку регулювання на пластині (20). 5. Установний пристрій за п. 1, який відрізняється тим, що містить штифтову кишеню (14), виконану на пластині (20), розташовуваній на ексцентриковій цапфі (11). 4 UA 109051 C2 6. Установний пристрій за п. 1, який відрізняється тим, що містить фіксуючу цапфу (21) для горизонтального перекидання, що закріплена в гнізді (22) цапфи, виконаному на пластині (20). 5 UA 109051 C2 6 UA 109051 C2 Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
