Пристрій для охолодження отвору обертової випалювальної печі за допомогою продування холодним повітрям

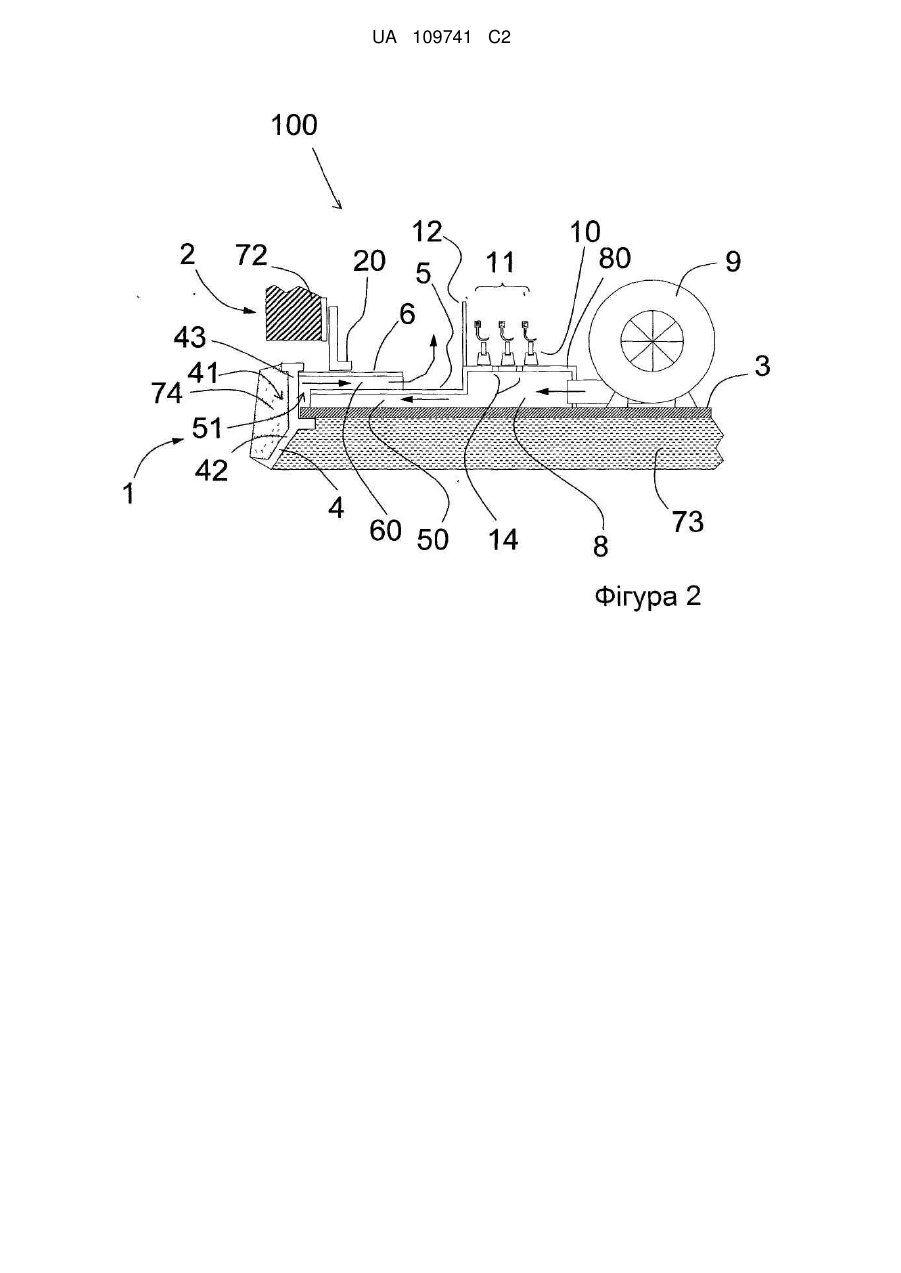

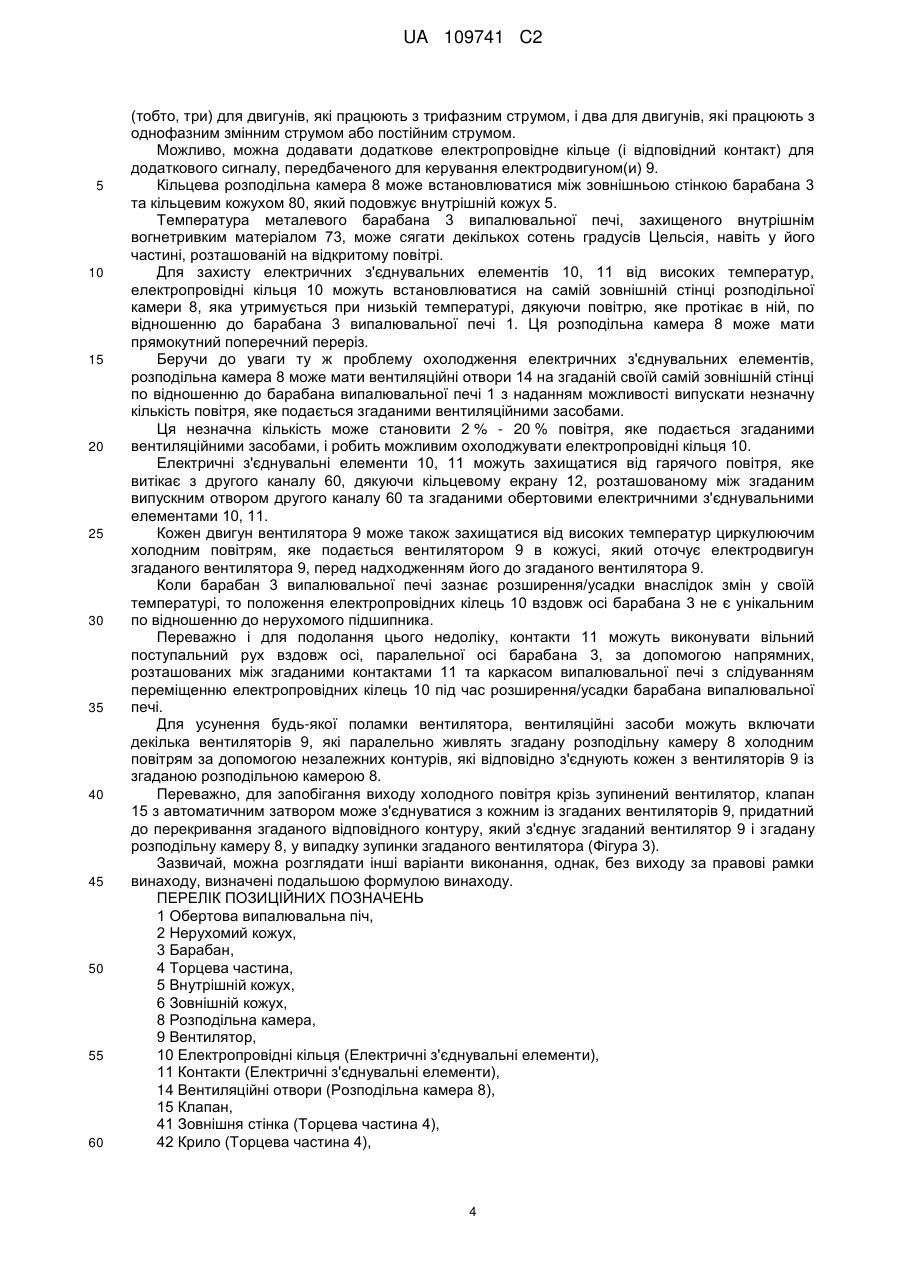

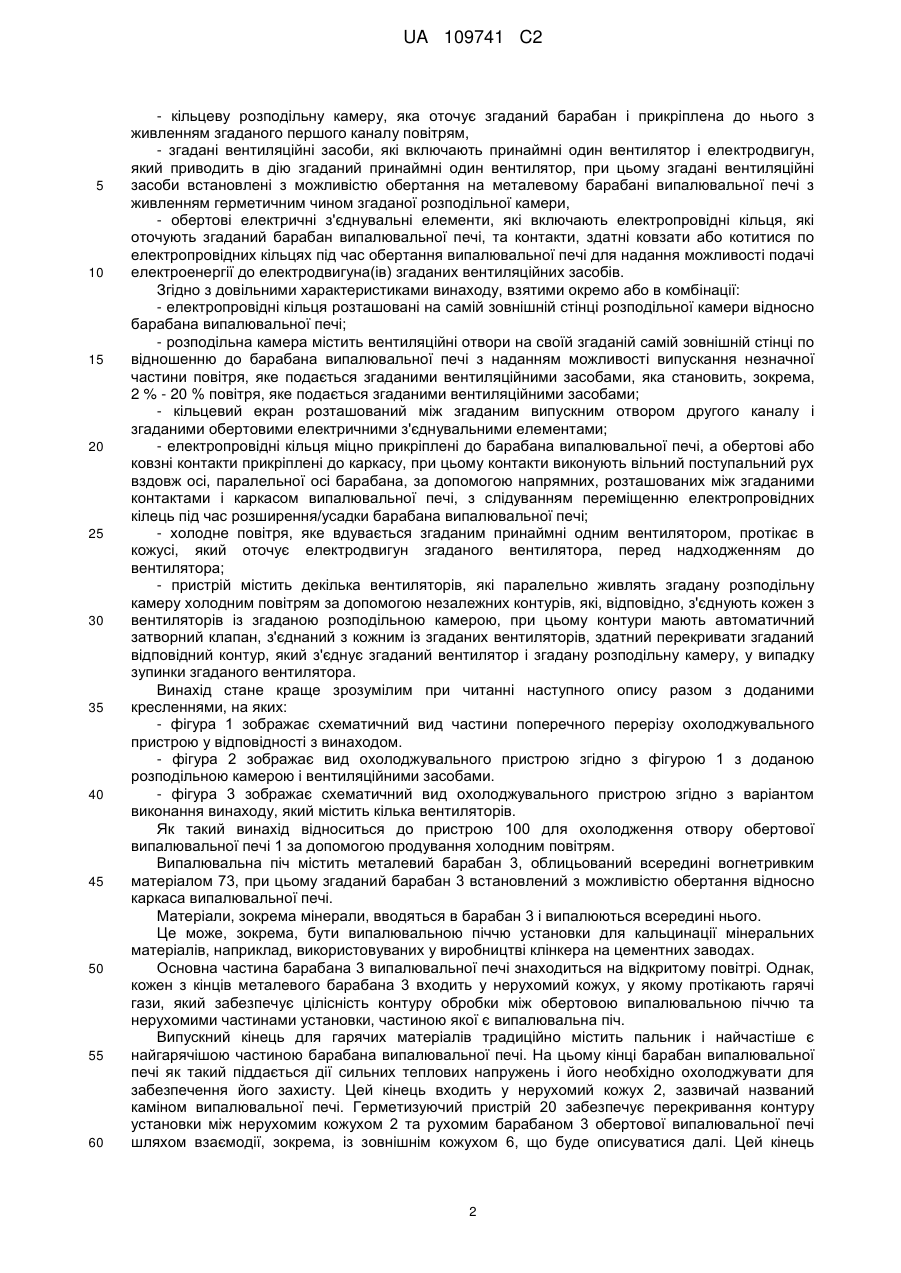

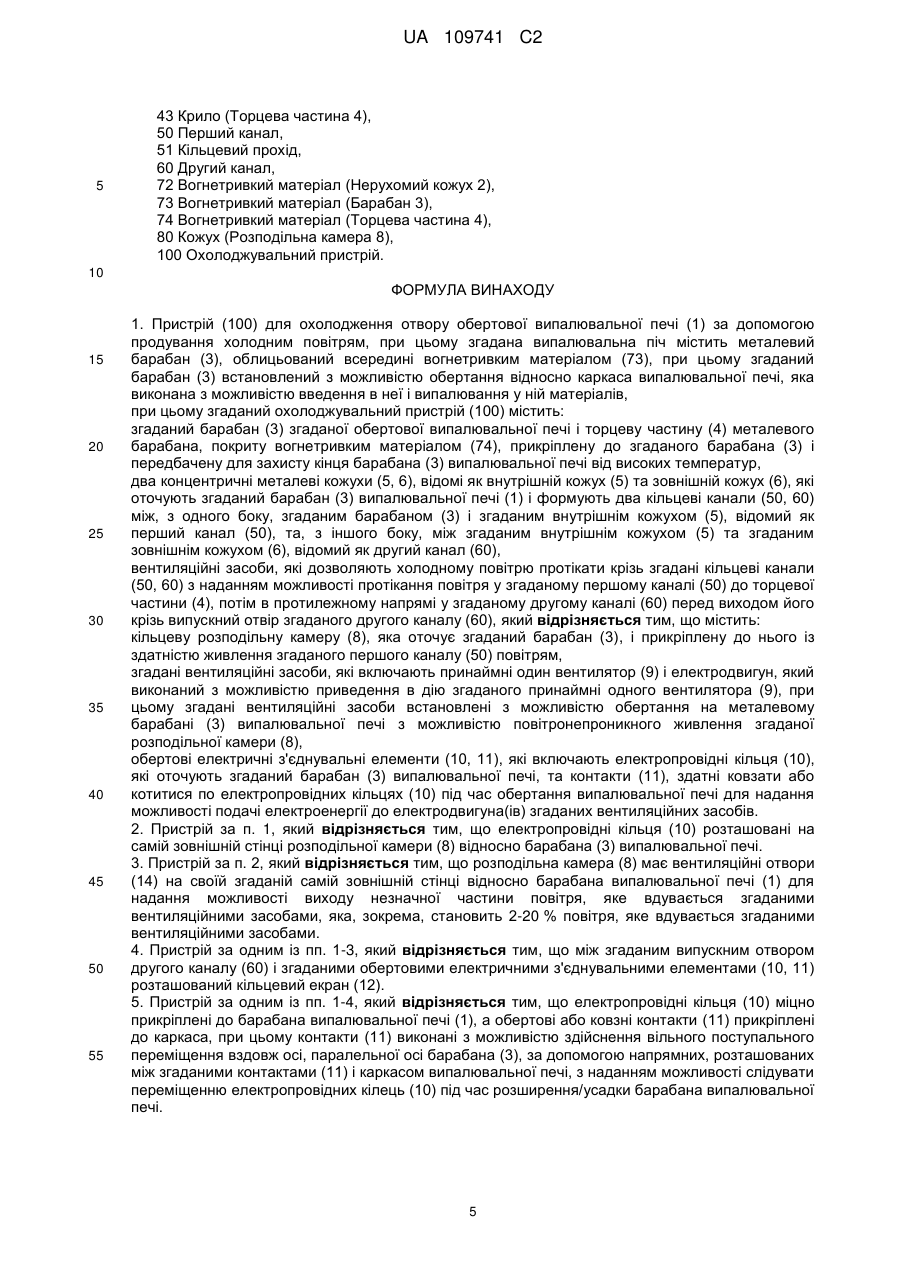

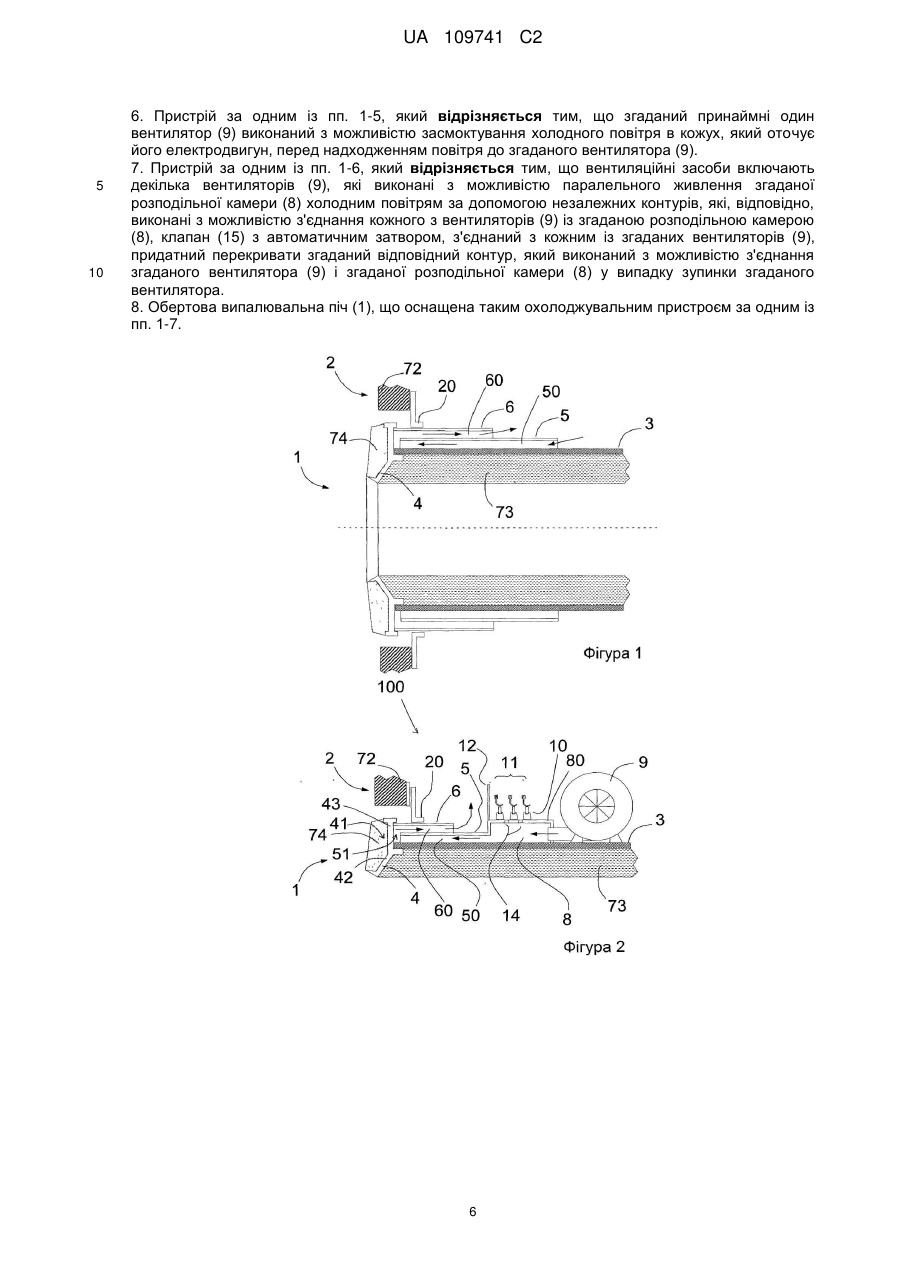

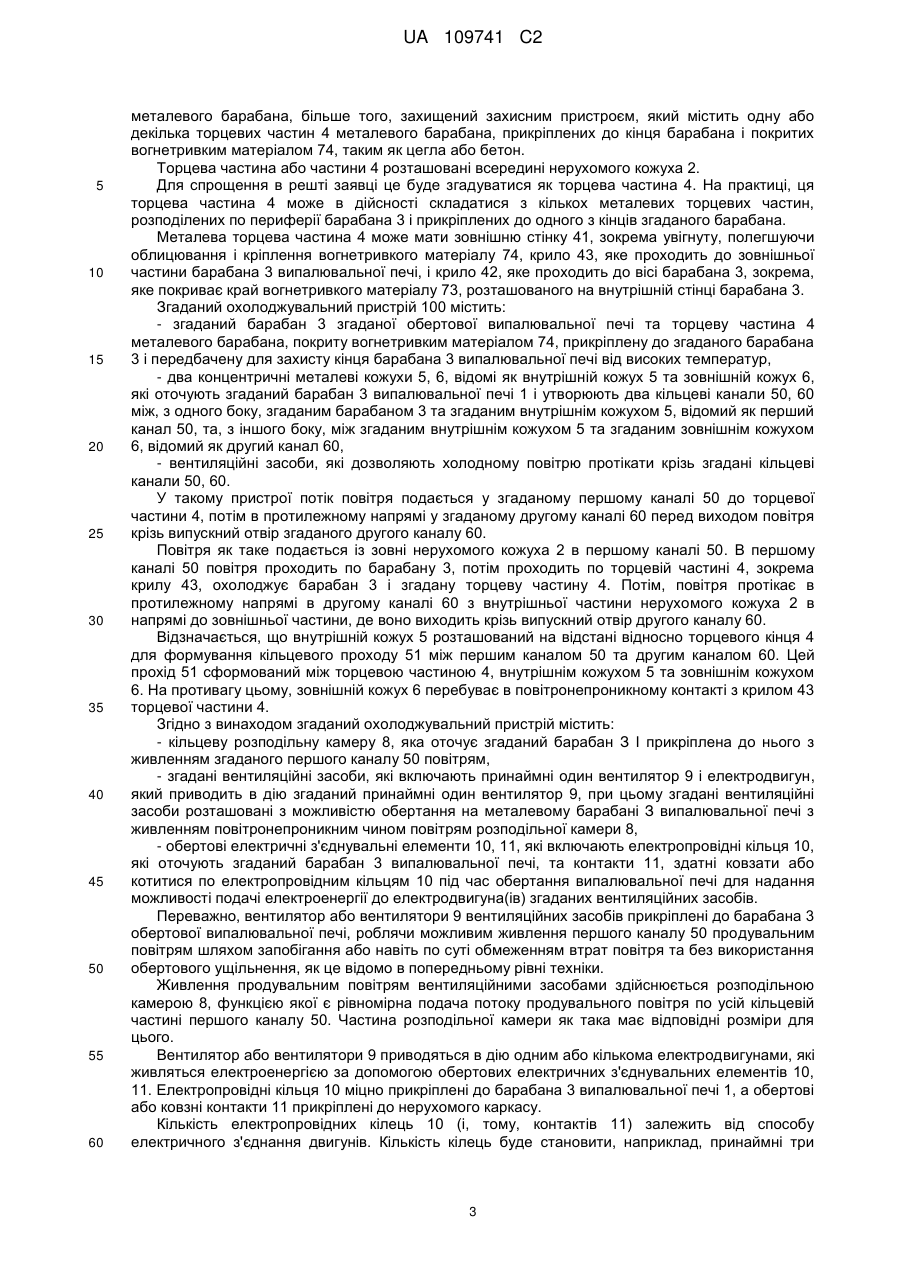

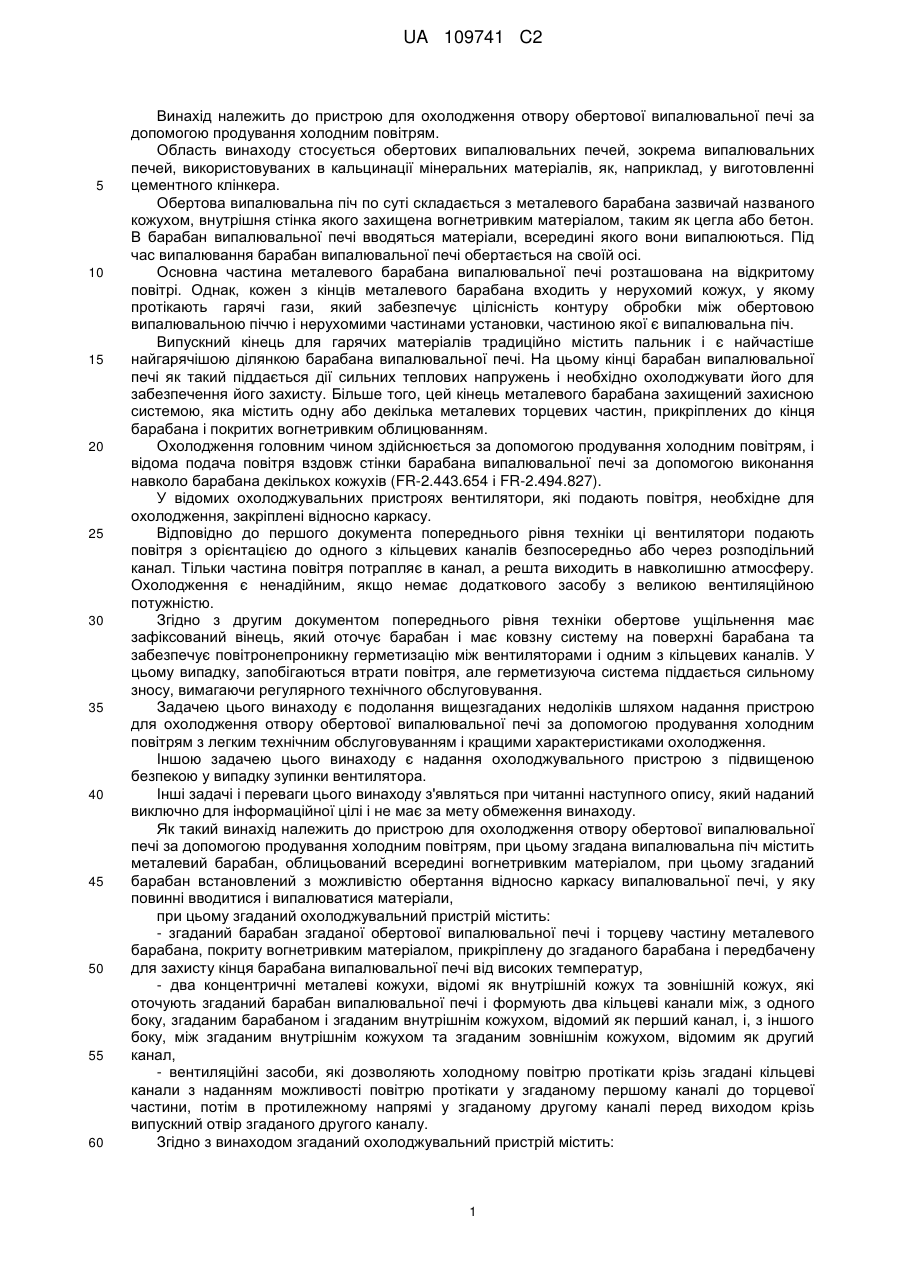

Реферат: Винахід належить до пристрою (100) для охолодження отвору обертової випалювальної печі за допомогою продування холодним повітрям, при цьому згадана випалювальна піч містить металевий барабан (3), облицьований всередині вогнетривким матеріалом (73) і встановлений з можливістю обертання відносно каркаса випалювальної печі, у яку вводять матеріали і випалюють їх. Охолоджувальний пристрій (100) містить вищезгаданий барабан (3) випалювальної печі та торцеву частину (4) металевого барабана, облицьовану вогнетривким матеріалом (74) і прикріплену до барабана (3); два концентричні металеві кожухи (5, 6), відомі як внутрішній кожух (5) та зовнішній кожух (6), які оточують барабан (3) випалювальної печі (2) і формують два кільцеві канали (50, 60); і вентиляційні засоби, які дозволяють холодному повітрю протікати крізь згадані кільцеві канали (50, 60). Згідно з винаходом пристрій містить кільцеву розподільну камеру (8), яка оточує барабан (3) випалювальної печі, прикріплена до згаданого барабана (3) і живить перший канал (50) повітрям; вентиляційні засоби, які включають принаймні один вентилятор (9) та електродвигун, який приводить в дію принаймні один вентилятор (9), при цьому згадані вентиляційні засоби встановлені з можливістю обертання на металевому барабані (3) випалювальної печі і повітронепроникно живлять розподільну камеру (8); та обертові електричні з'єднувальні елементи (10, 11), які дозволяють подавати електроенергію до електродвигуна(ів) вентиляційних засобів. UA 109741 C2 (12) UA 109741 C2 UA 109741 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до пристрою для охолодження отвору обертової випалювальної печі за допомогою продування холодним повітрям. Область винаходу стосується обертових випалювальних печей, зокрема випалювальних печей, використовуваних в кальцинації мінеральних матеріалів, як, наприклад, у виготовленні цементного клінкера. Обертова випалювальна піч по суті складається з металевого барабана зазвичай названого кожухом, внутрішня стінка якого захищена вогнетривким матеріалом, таким як цегла або бетон. В барабан випалювальної печі вводяться матеріали, всередині якого вони випалюються. Під час випалювання барабан випалювальної печі обертається на своїй осі. Основна частина металевого барабана випалювальної печі розташована на відкритому повітрі. Однак, кожен з кінців металевого барабана входить у нерухомий кожух, у якому протікають гарячі гази, який забезпечує цілісність контуру обробки між обертовою випалювальною піччю і нерухомими частинами установки, частиною якої є випалювальна піч. Випускний кінець для гарячих матеріалів традиційно містить пальник і є найчастіше найгарячішою ділянкою барабана випалювальної печі. На цьому кінці барабан випалювальної печі як такий піддається дії сильних теплових напружень і необхідно охолоджувати його для забезпечення його захисту. Більше того, цей кінець металевого барабана захищений захисною системою, яка містить одну або декілька металевих торцевих частин, прикріплених до кінця барабана і покритих вогнетривким облицюванням. Охолодження головним чином здійснюється за допомогою продування холодним повітрям, і відома подача повітря вздовж стінки барабана випалювальної печі за допомогою виконання навколо барабана декількох кожухів (FR-2.443.654 і FR-2.494.827). У відомих охолоджувальних пристроях вентилятори, які подають повітря, необхідне для охолодження, закріплені відносно каркасу. Відповідно до першого документа попереднього рівня техніки ці вентилятори подають повітря з орієнтацією до одного з кільцевих каналів безпосередньо або через розподільний канал. Тільки частина повітря потрапляє в канал, а решта виходить в навколишню атмосферу. Охолодження є ненадійним, якщо немає додаткового засобу з великою вентиляційною потужністю. Згідно з другим документом попереднього рівня техніки обертове ущільнення має зафіксований вінець, який оточує барабан і має ковзну систему на поверхні барабана та забезпечує повітронепроникну герметизацію між вентиляторами і одним з кільцевих каналів. У цьому випадку, запобігаються втрати повітря, але герметизуюча система піддається сильному зносу, вимагаючи регулярного технічного обслуговування. Задачею цього винаходу є подолання вищезгаданих недоліків шляхом надання пристрою для охолодження отвору обертової випалювальної печі за допомогою продування холодним повітрям з легким технічним обслуговуванням і кращими характеристиками охолодження. Іншою задачею цього винаходу є надання охолоджувального пристрою з підвищеною безпекою у випадку зупинки вентилятора. Інші задачі і переваги цього винаходу з'являться при читанні наступного опису, який наданий виключно для інформаційної цілі і не має за мету обмеження винаходу. Як такий винахід належить до пристрою для охолодження отвору обертової випалювальної печі за допомогою продування холодним повітрям, при цьому згадана випалювальна піч містить металевий барабан, облицьований всередині вогнетривким матеріалом, при цьому згаданий барабан встановлений з можливістю обертання відносно каркасу випалювальної печі, у яку повинні вводитися і випалюватися матеріали, при цьому згаданий охолоджувальний пристрій містить: - згаданий барабан згаданої обертової випалювальної печі і торцеву частину металевого барабана, покриту вогнетривким матеріалом, прикріплену до згаданого барабана і передбачену для захисту кінця барабана випалювальної печі від високих температур, - два концентричні металеві кожухи, відомі як внутрішній кожух та зовнішній кожух, які оточують згаданий барабан випалювальної печі і формують два кільцеві канали між, з одного боку, згаданим барабаном і згаданим внутрішнім кожухом, відомий як перший канал, і, з іншого боку, між згаданим внутрішнім кожухом та згаданим зовнішнім кожухом, відомим як другий канал, - вентиляційні засоби, які дозволяють холодному повітрю протікати крізь згадані кільцеві канали з наданням можливості повітрю протікати у згаданому першому каналі до торцевої частини, потім в протилежному напрямі у згаданому другому каналі перед виходом крізь випускний отвір згаданого другого каналу. Згідно з винаходом згаданий охолоджувальний пристрій містить: 1 UA 109741 C2 5 10 15 20 25 30 35 40 45 50 55 60 - кільцеву розподільну камеру, яка оточує згаданий барабан і прикріплена до нього з живленням згаданого першого каналу повітрям, - згадані вентиляційні засоби, які включають принаймні один вентилятор і електродвигун, який приводить в дію згаданий принаймні один вентилятор, при цьому згадані вентиляційні засоби встановлені з можливістю обертання на металевому барабані випалювальної печі з живленням герметичним чином згаданої розподільної камери, - обертові електричні з'єднувальні елементи, які включають електропровідні кільця, які оточують згаданий барабан випалювальної печі, та контакти, здатні ковзати або котитися по електропровідних кільцях під час обертання випалювальної печі для надання можливості подачі електроенергії до електродвигуна(ів) згаданих вентиляційних засобів. Згідно з довільними характеристиками винаходу, взятими окремо або в комбінації: - електропровідні кільця розташовані на самій зовнішній стінці розподільної камери відносно барабана випалювальної печі; - розподільна камера містить вентиляційні отвори на своїй згаданій самій зовнішній стінці по відношенню до барабана випалювальної печі з наданням можливості випускання незначної частини повітря, яке подається згаданими вентиляційними засобами, яка становить, зокрема, 2 % - 20 % повітря, яке подається згаданими вентиляційними засобами; - кільцевий екран розташований між згаданим випускним отвором другого каналу і згаданими обертовими електричними з'єднувальними елементами; - електропровідні кільця міцно прикріплені до барабана випалювальної печі, а обертові або ковзні контакти прикріплені до каркасу, при цьому контакти виконують вільний поступальний рух вздовж осі, паралельної осі барабана, за допомогою напрямних, розташованих між згаданими контактами і каркасом випалювальної печі, з слідуванням переміщенню електропровідних кілець під час розширення/усадки барабана випалювальної печі; - холодне повітря, яке вдувається згаданим принаймні одним вентилятором, протікає в кожусі, який оточує електродвигун згаданого вентилятора, перед надходженням до вентилятора; - пристрій містить декілька вентиляторів, які паралельно живлять згадану розподільну камеру холодним повітрям за допомогою незалежних контурів, які, відповідно, з'єднують кожен з вентиляторів із згаданою розподільною камерою, при цьому контури мають автоматичний затворний клапан, з'єднаний з кожним із згаданих вентиляторів, здатний перекривати згаданий відповідний контур, який з'єднує згаданий вентилятор і згадану розподільну камеру, у випадку зупинки згаданого вентилятора. Винахід стане краще зрозумілим при читанні наступного опису разом з доданими кресленнями, на яких: - фігура 1 зображає схематичний вид частини поперечного перерізу охолоджувального пристрою у відповідності з винаходом. - фігура 2 зображає вид охолоджувального пристрою згідно з фігурою 1 з доданою розподільною камерою і вентиляційними засобами. - фігура 3 зображає схематичний вид охолоджувального пристрою згідно з варіантом виконання винаходу, який містить кілька вентиляторів. Як такий винахід відноситься до пристрою 100 для охолодження отвору обертової випалювальної печі 1 за допомогою продування холодним повітрям. Випалювальна піч містить металевий барабан 3, облицьований всередині вогнетривким матеріалом 73, при цьому згаданий барабан 3 встановлений з можливістю обертання відносно каркаса випалювальної печі. Матеріали, зокрема мінерали, вводяться в барабан 3 і випалюються всередині нього. Це може, зокрема, бути випалювальною піччю установки для кальцинації мінеральних матеріалів, наприклад, використовуваних у виробництві клінкера на цементних заводах. Основна частина барабана 3 випалювальної печі знаходиться на відкритому повітрі. Однак, кожен з кінців металевого барабана 3 входить у нерухомий кожух, у якому протікають гарячі гази, який забезпечує цілісність контуру обробки між обертовою випалювальною піччю та нерухомими частинами установки, частиною якої є випалювальна піч. Випускний кінець для гарячих матеріалів традиційно містить пальник і найчастіше є найгарячішою частиною барабана випалювальної печі. На цьому кінці барабан випалювальної печі як такий піддається дії сильних теплових напружень і його необхідно охолоджувати для забезпечення його захисту. Цей кінець входить у нерухомий кожух 2, зазвичай названий каміном випалювальної печі. Герметизуючий пристрій 20 забезпечує перекривання контуру установки між нерухомим кожухом 2 та рухомим барабаном 3 обертової випалювальної печі шляхом взаємодії, зокрема, із зовнішнім кожухом 6, що буде описуватися далі. Цей кінець 2 UA 109741 C2 5 10 15 20 25 30 35 40 45 50 55 60 металевого барабана, більше того, захищений захисним пристроєм, який містить одну або декілька торцевих частин 4 металевого барабана, прикріплених до кінця барабана і покритих вогнетривким матеріалом 74, таким як цегла або бетон. Торцева частина або частини 4 розташовані всередині нерухомого кожуха 2. Для спрощення в решті заявці це буде згадуватися як торцева частина 4. На практиці, ця торцева частина 4 може в дійсності складатися з кількох металевих торцевих частин, розподілених по периферії барабана 3 і прикріплених до одного з кінців згаданого барабана. Металева торцева частина 4 може мати зовнішню стінку 41, зокрема увігнуту, полегшуючи облицювання і кріплення вогнетривкого матеріалу 74, крило 43, яке проходить до зовнішньої частини барабана 3 випалювальної печі, і крило 42, яке проходить до вісі барабана 3, зокрема, яке покриває край вогнетривкого матеріалу 73, розташованого на внутрішній стінці барабана 3. Згаданий охолоджувальний пристрій 100 містить: - згаданий барабан 3 згаданої обертової випалювальної печі та торцеву частина 4 металевого барабана, покриту вогнетривким матеріалом 74, прикріплену до згаданого барабана 3 і передбачену для захисту кінця барабана 3 випалювальної печі від високих температур, - два концентричні металеві кожухи 5, 6, відомі як внутрішній кожух 5 та зовнішній кожух 6, які оточують згаданий барабан 3 випалювальної печі 1 і утворюють два кільцеві канали 50, 60 між, з одного боку, згаданим барабаном 3 та згаданим внутрішнім кожухом 5, відомий як перший канал 50, та, з іншого боку, між згаданим внутрішнім кожухом 5 та згаданим зовнішнім кожухом 6, відомий як другий канал 60, - вентиляційні засоби, які дозволяють холодному повітрю протікати крізь згадані кільцеві канали 50, 60. У такому пристрої потік повітря подається у згаданому першому каналі 50 до торцевої частини 4, потім в протилежному напрямі у згаданому другому каналі 60 перед виходом повітря крізь випускний отвір згаданого другого каналу 60. Повітря як таке подається із зовні нерухомого кожуха 2 в першому каналі 50. В першому каналі 50 повітря проходить по барабану 3, потім проходить по торцевій частині 4, зокрема крилу 43, охолоджує барабан 3 і згадану торцеву частину 4. Потім, повітря протікає в протилежному напрямі в другому каналі 60 з внутрішньої частини нерухомого кожуха 2 в напрямі до зовнішньої частини, де воно виходить крізь випускний отвір другого каналу 60. Відзначається, що внутрішній кожух 5 розташований на відстані відносно торцевого кінця 4 для формування кільцевого проходу 51 між першим каналом 50 та другим каналом 60. Цей прохід 51 сформований між торцевою частиною 4, внутрішнім кожухом 5 та зовнішнім кожухом 6. На противагу цьому, зовнішній кожух 6 перебуває в повітронепроникному контакті з крилом 43 торцевої частини 4. Згідно з винаходом згаданий охолоджувальний пристрій містить: - кільцеву розподільну камеру 8, яка оточує згаданий барабан З І прикріплена до нього з живленням згаданого першого каналу 50 повітрям, - згадані вентиляційні засоби, які включають принаймні один вентилятор 9 і електродвигун, який приводить в дію згаданий принаймні один вентилятор 9, при цьому згадані вентиляційні засоби розташовані з можливістю обертання на металевому барабані З випалювальної печі з живленням повітронепроникним чином повітрям розподільної камери 8, - обертові електричні з'єднувальні елементи 10, 11, які включають електропровідні кільця 10, які оточують згаданий барабан 3 випалювальної печі, та контакти 11, здатні ковзати або котитися по електропровідним кільцям 10 під час обертання випалювальної печі для надання можливості подачі електроенергії до електродвигуна(ів) згаданих вентиляційних засобів. Переважно, вентилятор або вентилятори 9 вентиляційних засобів прикріплені до барабана 3 обертової випалювальної печі, роблячи можливим живлення першого каналу 50 продувальним повітрям шляхом запобігання або навіть по суті обмеженням втрат повітря та без використання обертового ущільнення, як це відомо в попередньому рівні техніки. Живлення продувальним повітрям вентиляційними засобами здійснюється розподільною камерою 8, функцією якої є рівномірна подача потоку продувального повітря по усій кільцевій частині першого каналу 50. Частина розподільної камери як така має відповідні розміри для цього. Вентилятор або вентилятори 9 приводяться в дію одним або кількома електродвигунами, які живляться електроенергією за допомогою обертових електричних з'єднувальних елементів 10, 11. Електропровідні кільця 10 міцно прикріплені до барабана 3 випалювальної печі 1, а обертові або ковзні контакти 11 прикріплені до нерухомого каркасу. Кількість електропровідних кілець 10 (і, тому, контактів 11) залежить від способу електричного з'єднання двигунів. Кількість кілець буде становити, наприклад, принаймні три 3 UA 109741 C2 5 10 15 20 25 30 35 40 45 50 55 60 (тобто, три) для двигунів, які працюють з трифазним струмом, і два для двигунів, які працюють з однофазним змінним струмом або постійним струмом. Можливо, можна додавати додаткове електропровідне кільце (і відповідний контакт) для додаткового сигналу, передбаченого для керування електродвигуном(и) 9. Кільцева розподільна камера 8 може встановлюватися між зовнішньою стінкою барабана 3 та кільцевим кожухом 80, який подовжує внутрішній кожух 5. Температура металевого барабана 3 випалювальної печі, захищеного внутрішнім вогнетривким матеріалом 73, може сягати декількох сотень градусів Цельсія, навіть у його частині, розташованій на відкритому повітрі. Для захисту електричних з'єднувальних елементів 10, 11 від високих температур, електропровідні кільця 10 можуть встановлюватися на самій зовнішній стінці розподільної камери 8, яка утримується при низькій температурі, дякуючи повітрю, яке протікає в ній, по відношенню до барабана 3 випалювальної печі 1. Ця розподільна камера 8 може мати прямокутний поперечний переріз. Беручи до уваги ту ж проблему охолодження електричних з'єднувальних елементів, розподільна камера 8 може мати вентиляційні отвори 14 на згаданій своїй самій зовнішній стінці по відношенню до барабана випалювальної печі 1 з наданням можливості випускати незначну кількість повітря, яке подається згаданими вентиляційними засобами. Ця незначна кількість може становити 2 % - 20 % повітря, яке подається згаданими вентиляційними засобами, і робить можливим охолоджувати електропровідні кільця 10. Електричні з'єднувальні елементи 10, 11 можуть захищатися від гарячого повітря, яке витікає з другого каналу 60, дякуючи кільцевому екрану 12, розташованому між згаданим випускним отвором другого каналу 60 та згаданими обертовими електричними з'єднувальними елементами 10, 11. Кожен двигун вентилятора 9 може також захищатися від високих температур циркулюючим холодним повітрям, яке подається вентилятором 9 в кожусі, який оточує електродвигун згаданого вентилятора 9, перед надходженням його до згаданого вентилятора 9. Коли барабан 3 випалювальної печі зазнає розширення/усадки внаслідок змін у своїй температурі, то положення електропровідних кілець 10 вздовж осі барабана 3 не є унікальним по відношенню до нерухомого підшипника. Переважно і для подолання цього недоліку, контакти 11 можуть виконувати вільний поступальний рух вздовж осі, паралельної осі барабана 3, за допомогою напрямних, розташованих між згаданими контактами 11 та каркасом випалювальної печі з слідуванням переміщенню електропровідних кілець 10 під час розширення/усадки барабана випалювальної печі. Для усунення будь-якої поламки вентилятора, вентиляційні засоби можуть включати декілька вентиляторів 9, які паралельно живлять згадану розподільну камеру 8 холодним повітрям за допомогою незалежних контурів, які відповідно з'єднують кожен з вентиляторів 9 із згаданою розподільною камерою 8. Переважно, для запобігання виходу холодного повітря крізь зупинений вентилятор, клапан 15 з автоматичним затвором може з'єднуватися з кожним із згаданих вентиляторів 9, придатний до перекривання згаданого відповідного контуру, який з'єднує згаданий вентилятор 9 і згадану розподільну камеру 8, у випадку зупинки згаданого вентилятора (Фігура 3). Зазвичай, можна розглядати інші варіанти виконання, однак, без виходу за правові рамки винаходу, визначені подальшою формулою винаходу. ПЕРЕЛІК ПОЗИЦІЙНИХ ПОЗНАЧЕНЬ 1 Обертова випалювальна піч, 2 Нерухомий кожух, 3 Барабан, 4 Торцева частина, 5 Внутрішній кожух, 6 Зовнішній кожух, 8 Розподільна камера, 9 Вентилятор, 10 Електропровідні кільця (Електричні з'єднувальні елементи), 11 Контакти (Електричні з'єднувальні елементи), 14 Вентиляційні отвори (Розподільна камера 8), 15 Клапан, 41 Зовнішня стінка (Торцева частина 4), 42 Крило (Торцева частина 4), 4 UA 109741 C2 5 43 Крило (Торцева частина 4), 50 Перший канал, 51 Кільцевий прохід, 60 Другий канал, 72 Вогнетривкий матеріал (Нерухомий кожух 2), 73 Вогнетривкий матеріал (Барабан 3), 74 Вогнетривкий матеріал (Торцева частина 4), 80 Кожух (Розподільна камера 8), 100 Охолоджувальний пристрій. 10 ФОРМУЛА ВИНАХОДУ 15 20 25 30 35 40 45 50 55 1. Пристрій (100) для охолодження отвору обертової випалювальної печі (1) за допомогою продування холодним повітрям, при цьому згадана випалювальна піч містить металевий барабан (3), облицьований всередині вогнетривким матеріалом (73), при цьому згаданий барабан (3) встановлений з можливістю обертання відносно каркаса випалювальної печі, яка виконана з можливістю введення в неї і випалювання у ній матеріалів, при цьому згаданий охолоджувальний пристрій (100) містить: згаданий барабан (3) згаданої обертової випалювальної печі і торцеву частину (4) металевого барабана, покриту вогнетривким матеріалом (74), прикріплену до згаданого барабана (3) і передбачену для захисту кінця барабана (3) випалювальної печі від високих температур, два концентричні металеві кожухи (5, 6), відомі як внутрішній кожух (5) та зовнішній кожух (6), які оточують згаданий барабан (3) випалювальної печі (1) і формують два кільцеві канали (50, 60) між, з одного боку, згаданим барабаном (3) і згаданим внутрішнім кожухом (5), відомий як перший канал (50), та, з іншого боку, між згаданим внутрішнім кожухом (5) та згаданим зовнішнім кожухом (6), відомий як другий канал (60), вентиляційні засоби, які дозволяють холодному повітрю протікати крізь згадані кільцеві канали (50, 60) з наданням можливості протікання повітря у згаданому першому каналі (50) до торцевої частини (4), потім в протилежному напрямі у згаданому другому каналі (60) перед виходом його крізь випускний отвір згаданого другого каналу (60), який відрізняється тим, що містить: кільцеву розподільну камеру (8), яка оточує згаданий барабан (3), і прикріплену до нього із здатністю живлення згаданого першого каналу (50) повітрям, згадані вентиляційні засоби, які включають принаймні один вентилятор (9) і електродвигун, який виконаний з можливістю приведення в дію згаданого принаймні одного вентилятора (9), при цьому згадані вентиляційні засоби встановлені з можливістю обертання на металевому барабані (3) випалювальної печі з можливістю повітронепроникного живлення згаданої розподільної камери (8), обертові електричні з'єднувальні елементи (10, 11), які включають електропровідні кільця (10), які оточують згаданий барабан (3) випалювальної печі, та контакти (11), здатні ковзати або котитися по електропровідних кільцях (10) під час обертання випалювальної печі для надання можливості подачі електроенергії до електродвигуна(ів) згаданих вентиляційних засобів. 2. Пристрій за п. 1, який відрізняється тим, що електропровідні кільця (10) розташовані на самій зовнішній стінці розподільної камери (8) відносно барабана (3) випалювальної печі. 3. Пристрій за п. 2, який відрізняється тим, що розподільна камера (8) має вентиляційні отвори (14) на своїй згаданій самій зовнішній стінці відносно барабана випалювальної печі (1) для надання можливості виходу незначної частини повітря, яке вдувається згаданими вентиляційними засобами, яка, зокрема, становить 2-20 % повітря, яке вдувається згаданими вентиляційними засобами. 4. Пристрій за одним із пп. 1-3, який відрізняється тим, що між згаданим випускним отвором другого каналу (60) і згаданими обертовими електричними з'єднувальними елементами (10, 11) розташований кільцевий екран (12). 5. Пристрій за одним із пп. 1-4, який відрізняється тим, що електропровідні кільця (10) міцно прикріплені до барабана випалювальної печі (1), а обертові або ковзні контакти (11) прикріплені до каркаса, при цьому контакти (11) виконані з можливістю здійснення вільного поступального переміщення вздовж осі, паралельної осі барабана (3), за допомогою напрямних, розташованих між згаданими контактами (11) і каркасом випалювальної печі, з наданням можливості слідувати переміщенню електропровідних кілець (10) під час розширення/усадки барабана випалювальної печі. 5 UA 109741 C2 5 10 6. Пристрій за одним із пп. 1-5, який відрізняється тим, що згаданий принаймні один вентилятор (9) виконаний з можливістю засмоктування холодного повітря в кожух, який оточує його електродвигун, перед надходженням повітря до згаданого вентилятора (9). 7. Пристрій за одним із пп. 1-6, який відрізняється тим, що вентиляційні засоби включають декілька вентиляторів (9), які виконані з можливістю паралельного живлення згаданої розподільної камери (8) холодним повітрям за допомогою незалежних контурів, які, відповідно, виконані з можливістю з'єднання кожного з вентиляторів (9) із згаданою розподільною камерою (8), клапан (15) з автоматичним затвором, з'єднаний з кожним із згаданих вентиляторів (9), придатний перекривати згаданий відповідний контур, який виконаний з можливістю з'єднання згаданого вентилятора (9) і згаданої розподільної камери (8) у випадку зупинки згаданого вентилятора. 8. Обертова випалювальна піч (1), що оснащена таким охолоджувальним пристроєм за одним із пп. 1-7. 6 UA 109741 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
