Похідна ванна

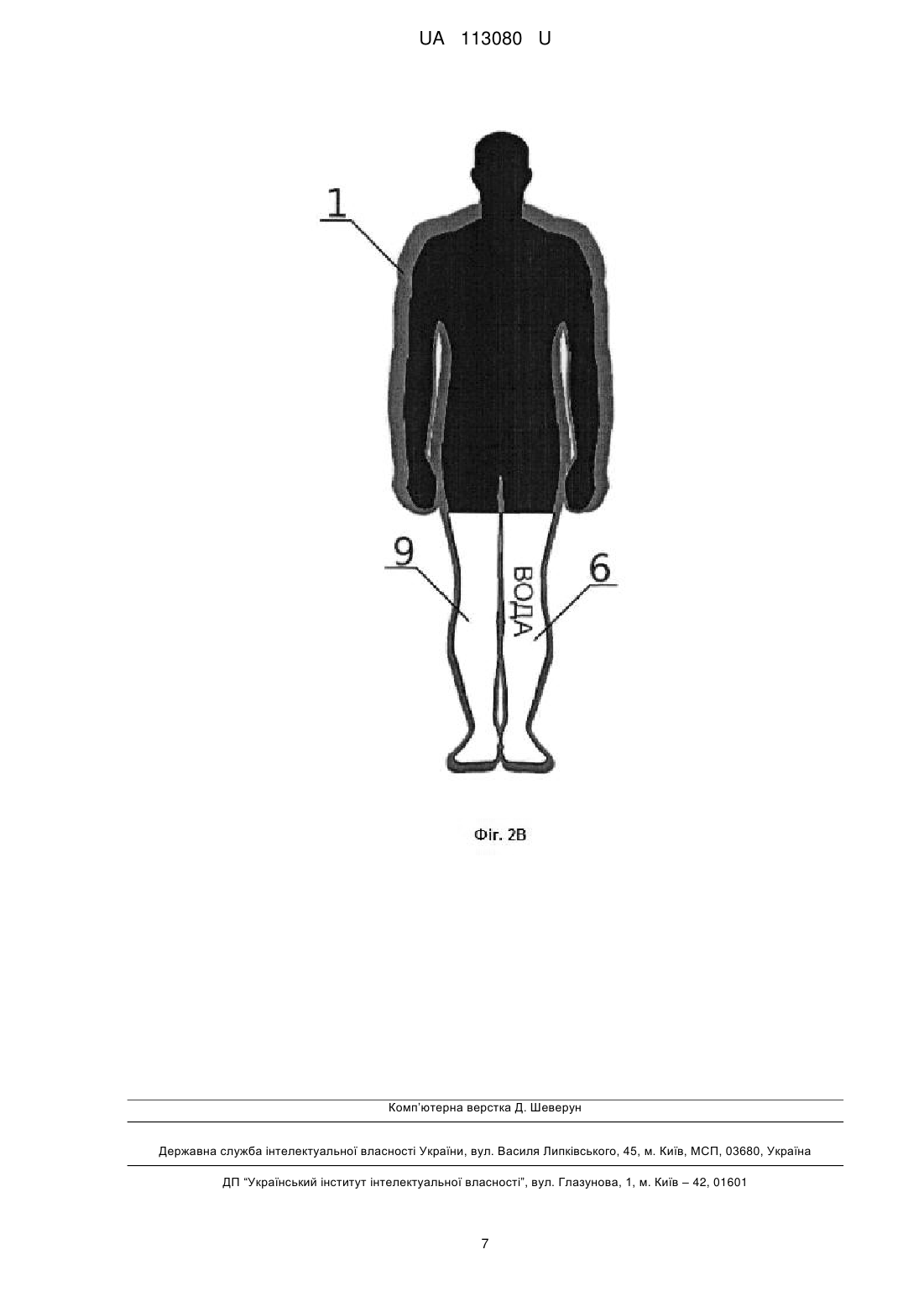

Реферат: Похідна ванна містить формоутворюючий корпус з еластичного водонепроникного матеріалу, який закриває тіло людини, повторюючи його контури, за винятком голови, забезпеченого засобами для підведення і відведення рідини, які знаходяться у верхній і нижній частині формоутворюючого корпусу відповідно. Верхня частина формоутворюючого корпусу виконана з отвором для шиї і водогазонепроникною блискавкою. Формоутворюючий корпус виконаний у вигляді комбінезона, який відповідає тілу людини, включаючи руки і ноги, по периметру отвору для шиї виконана ущільнювальна манжета для забезпечення герметичності внутрішньої порожнини формоутворюючого корпусу. Горловина засобу для підведення води виконана з внутрішньою або зовнішньою різьбою. В формоутворюючий корпус вбудовано не менше трьох ременів для фіксації рідини в частині або частинах внутрішньої порожнини формоутворюючого корпусу. UA 113080 U (12) UA 113080 U UA 113080 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області гігієни і являє собою похідну ванну у вигляді комбінезона, який повторює контури тіла і призначений для дотримання особистої гігієни під час активного відпочинку в похідних умовах, а саме: полювання, риболовлі, туризму, спорту, незалежно від погодних умов і місця використання. З рівня техніки відома гнучка ванна-комбінезон (RU 159069 U1, МПК А61Н 3300, опубл. 27.01.2016), яка складається з водонепроникної, гнучкої, оболонки, що деформується, у вигляді чобіт з ботфортами і півкомбінезона з підтяжками, в яких циркулює рідина. Усередині гнучкої ванни-комбінезона на підвідному шлангу можуть бути встановлені форсунки для масажу. Корисна модель відноситься до області медичного обслуговування людини і призначена для локального проведення водних процедур. Однак, це рішення за своєю конструкцією призначено для використання в медичних цілях на обмежених ділянках тіла (виключно нижня частина тіла пацієнта). Також, корисна модель RU 159069 U1 передбачає наявність підвідних і відвідних рідину штуцерів, через які здійснюється заповнення ванни і циркуляція рідини у внутрішньому об'ємі ванни, проведенням гідравлічного масажу, для чого всередині ванни встановлюються гнучкі шланги, що приєднується до підвідних штуцерів, з декількома форсунками, через які рідина подається на певні ділянки тіла. Дане рішення, в силу своїх конструкційних особливостей, не може виконувати функцію миття всього тіла людини. Також, наявність зазначених шлангів, форсунок, штуцерів, є не потрібним для звичайних гігієнічних процедур, і не дає можливість компактно скласти гнучку ванну для зберігання або транспортування. Відома гнучка ванна (RU 159070 U1, МПК А61Н 33/06, опубл. 27.01.2016), відрізняється тим, що виконана у вигляді чобота, що складається з ботфорта, що деформується, з підошвою і каблуком, з'єднаних з ним підтяжок, забезпечена штуцерами для підведення і відведення рідини через гнучкі шланги і щонайменше однієї манжетою, що обмежує об'єм рідини всередині ванни і розташованої усередині ботфорта на висоті, що визначається фізіологічними обмеженнями ноги пацієнта. Дане рішення, в силу своїх конструкційних особливостей, не може виконувати функцію миття всього тіла людини, а тільки призначене для миття ніг пацієнта. Відома портативна ванна у вигляді капсули (Патент US 3677263 А, МПК А61Н 29/00, опубл. 18.07.1972 р.), яка включає подовжену оболонку з еластичного водонепроникного матеріалу, яка закриває тіло пацієнта за винятком голови. На оболонці розташовані отвори для подачі та вилучення води з оболонки. Недоліками даного рішення є те, що: - пацієнт самостійно не може зробити процедуру миття тіла, так як руки і ноги пацієнта поміщені в дану капсулу; - потрібна велика витрата води, так як при прийнятті ванни необхідно заповнювати весь внутрішній об'єм капсули водою. Дане рішення є найбільш близьким до заявленої корисної моделі. Технічною задачею запропонованої корисної моделі є створення конструкції похідної ванни, що забезпечує зменшення витрат використовуваної води, і можливість прийняття гігієнічних процедур (ванни) для всього тіла людини в будь-який час, в будь-якому місці, в будь-якому положенні (стоячи, сидячи, лежачи), незалежно від умов зовнішнього середовища. Поставлена задача вирішується тим, що запропонована похідна ванна, що містить формоутворюючий корпус з еластичного водонепроникного матеріалу, який закриває тіло людини, повторюючи його контури, за винятком голови, забезпеченого засобами для підведення і відведення рідини, які знаходяться у верхній і нижній частині формоутворюючого корпусу відповідно, причому верхня частина формоутворюючого корпусу виконана з отвором для шиї і водогазонепроникною блискавкою, в якій відповідно до корисної моделі формоутворюючий корпус виконаний у вигляді комбінезона, який відповідає тілу людини, включаючи руки і ноги, по периметру отвору для шиї виконана ущільнювальна манжета для забезпечення герметичності внутрішньої порожнини формоутворюючого корпусу, горловина засобу для підведення води виконана з внутрішньою або зовнішньою різьбою, а в формоутворюючий корпус вбудовано не менше трьох ременів для фіксації рідини в частині або частинах внутрішньої порожнини формоутворюючого корпусу. Крім того, формоутворюючий корпус виконаний з полімерного матеріалу або силікону. Крім того, ущільнювальна манжета виконана з неопрену або іншого еластичного матеріалу. Виконання формоутворюючого корпусу у вигляді комбінезона, форма якого відповідає тілу людини, включаючи руки і ноги (окрім голови), забезпечує велику економію рідини (води) при проведенні процедури миття тіла. Наприклад, для такої процедури в похідних умовах досить і 5 літрів води. Крім того, здійснювати гігієнічні процедури користувач може на полюванні та риболовлі, у лісі, в полі, в горах, в туристичному поході, в автоподорожах, а також в польових умовах (військовослужбовцями). 1 UA 113080 U 5 10 15 20 25 30 35 40 45 50 55 60 Виконання горловини отвору для підведення води з внутрішньою або зовнішньою різьбою забезпечує можливість з'єднання даного отвору зі шлангом, пляшкою або іншою ємністю для наповнення водою внутрішньої порожнини корпусу у вигляді комбінезона. Виконання комбінезона з вбудованими ременями для фіксації рідини в частині (частинах) внутрішньої порожнини формоутворюючого корпусу надає можливість зменшення кількості використовуваної води. При затягнутих ременях на ногах і поясі, верхня частина внутрішньої порожнини заповнюється невеликою кількістю води за лічені секунди. Поясний ремінь і ремені вище колін поділяють внутрішню порожнину корпусу на три частини – верхню, яку миють в першу чергу, середню, куди вода стікає при розстебнутому поясному ремені нижче до наступних ременів, і нижню, куди вода стікає при всіх розстебнутих ременях. В результаті, для миття тіла використовується тільки, та кількість води, що спочатку було залита в верхню частину корпусу. Запропонована корисна модель пояснюється кресленнями, де на Фіг. 1 схематично зображена похідна ванна, на Фіг. 2, 2Б, 2В - схема економного використання води за допомогою ременів. Запропонована похідна ванна містить (як показано на Фіг. 1 - 2В) формоутворюючий корпус 1 з еластичного водонепроникного матеріалу, який закриває тіло людини, повторюючи його контури, за винятком голови. У верхній частині корпусу передбачено засіб з горловиною 2 і з клапаном для підведення води, а в нижній частині корпусу (біля ступень) передбачено засіб для відводу рідини, наприклад клапани 3 (крани). У верхній частині корпусу виконаний отвір для шиї, по периметру якого виконана ущільнювальна манжета (не показано) для забезпечення герметичності внутрішньої порожнини формотворного корпусу. Формоутворюючий корпус 1 виконаний у вигляді комбінезона, який відповідає тілу людини, включаючи руки і ноги. Для зручності одягання і зняття комбінезона в верхній частині передбачена водогазонепроникна блискавка (не показано). Верхній кінець блискавки знаходиться в вирізі для шиї, а довжина блискавки може коливатися від 20 до 40 см. Горловина отвору 2 для підведення води виконана з внутрішньою або зовнішньою різьбою. В оболонку комбінезона вбудовано не менше трьох ременів 4 і 5 для фіксації рідини в частині або частинах внутрішньої порожнини формотворного корпусу. Комбінезон може бути виготовлений з нетоксичного, екологічно чистого, щільного, водонепроникного і стійкого до пошкоджень матеріалу, наприклад поліетилену, полівінілхлориду, силікону, або з будь-якого іншого полімерного матеріалу. Ущільнювальна манжета виконана з неопрену або іншого еластичного матеріалу. Прийняття ванни відбувається наступним чином: людина одягає комбінезон 1, застібає застібку-блискавку і через горловину 2 заповнює його внутрішню порожнину водою 6 і приймає ванну в будь-якому зручному положенні. Після процедури миття, вода спускається через зливні клапани 3. Спосіб заливання води в порожнину комбінезона користувач вибирає на свій розсуд, наприклад: - заливає воду в горловину безпосередньо з будь-якої ємності (для зручності може використовувати лійку); - вкручує в внутрішню різьбу горлечко пластикової пляшки; - під'єднує за допомогою зовнішньої різьби водопровідний шланг. Для зменшення кількості використовуваної води передбачена система обмеження об'єму внутрішньої порожнини комбінезона за допомогою вбудованих в корпус ременів 4 і 5 або інших застібок (як показано на Фіг. 2, 2Б, 2В). Прийняття ванни з застосуванням системи обмеження об'єму відбувається наступним чином. Користувач затягує ремні на ногах і поясі, розділяючи внутрішню порожнину комбінезона на три частини: верхню 7, яку миють в першу чергу, середню 8, яку миють далі, і нижню 9, яку миють в останню чергу. Через горловину 2 наливають невелику кількість води 6. Вода 6 заповнює тільки верхню частину 7 внутрішньої порожнини, так як ремінь 4 щільно прилягає до області пояса користувача, не пропускаючи воду вниз (як показано на Фіг. 2). Помивши верхню частину тіла, розстібають поясний ремінь 4, вода стікає нижче до наступних ременів 5, заповнюючи середню частину 8, і продовжують митися (як показано на Фіг. 2Б). Далі розстібають ремені 6 на обох ногах, і вода стікає в нижню частину 9 комбінезона (як показано на Фіг. 2В). Після застосування вода спускається дуже швидко через засоби зливу 3. Основною перевагою запропонованого рішення є економія використовуваної води і можливість здійснювати гігієнічні процедури в будь-яких умовах. Також застосування похідної ванної (як комбінезона) дозволяє захистити користувачів від вітру, пилу і переохолодження. 2 UA 113080 U 5 Крім того, температуру води вибирають за бажанням. Матеріал, з якого виконаний комбінезон, легкий, зносостійкий і міцний, і призначений для багаторазового використання. Похідна ванна - відмінна альтернатива різноманітним переносним і похідним пристосуванням для прийняття душу. Крім того, її не треба довго і тяжко пристосовувати під свій зріст, а також шукати місце для використання, досить надіти комбінезон і він готовий до застосування і при цьому для проведення гігієнічної процедури (миття тіла) використовується дуже мала кількість води. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 1. Похідна ванна, що містить формоутворюючий корпус з еластичного водонепроникного матеріалу, який закриває тіло людини, повторюючи його контури, за винятком голови, забезпеченого засобами для підведення і відведення рідини, які знаходяться у верхній і нижній частині формоутворюючого корпусу відповідно, причому верхня частина формоутворюючого корпусу виконана з отвором для шиї і водогазонепроникною блискавкою, яка відрізняється тим, що формоутворюючий корпус виконаний у вигляді комбінезона, який відповідає тілу людини, включаючи руки і ноги, по периметру отвору для шиї виконана ущільнювальна манжета для забезпечення герметичності внутрішньої порожнини формоутворюючого корпусу, горловина засобу для підведення води виконана з внутрішньою або зовнішньою різьбою, а в формоутворюючий корпус вбудовано не менше трьох ременів для фіксації рідини в частині або частинах внутрішньої порожнини формоутворюючого корпусу. 2. Похідна ванна за п. 1, яка відрізняється тим, що формоутворюючий корпус виконаний з полімерного матеріалу або силікону. 3. Похідна ванна за будь-яким з пп. 1-2, яка відрізняється тим, що ущільнювальна манжета виконана з неопрену або іншого еластичного матеріалу. 3 UA 113080 U 4 UA 113080 U 5 UA 113080 U 6 UA 113080 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
