Радіочастотний модуль цифрової шини

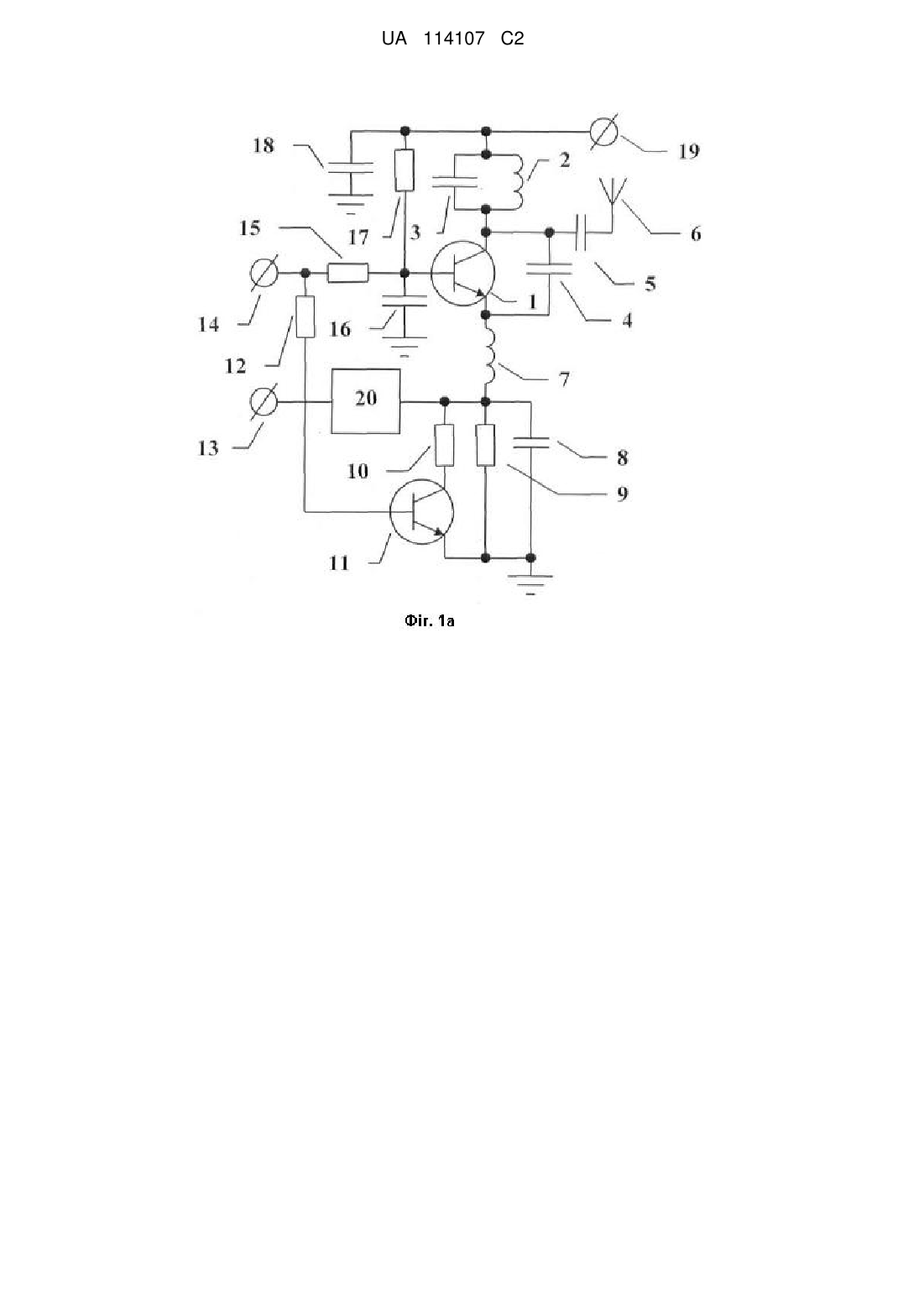

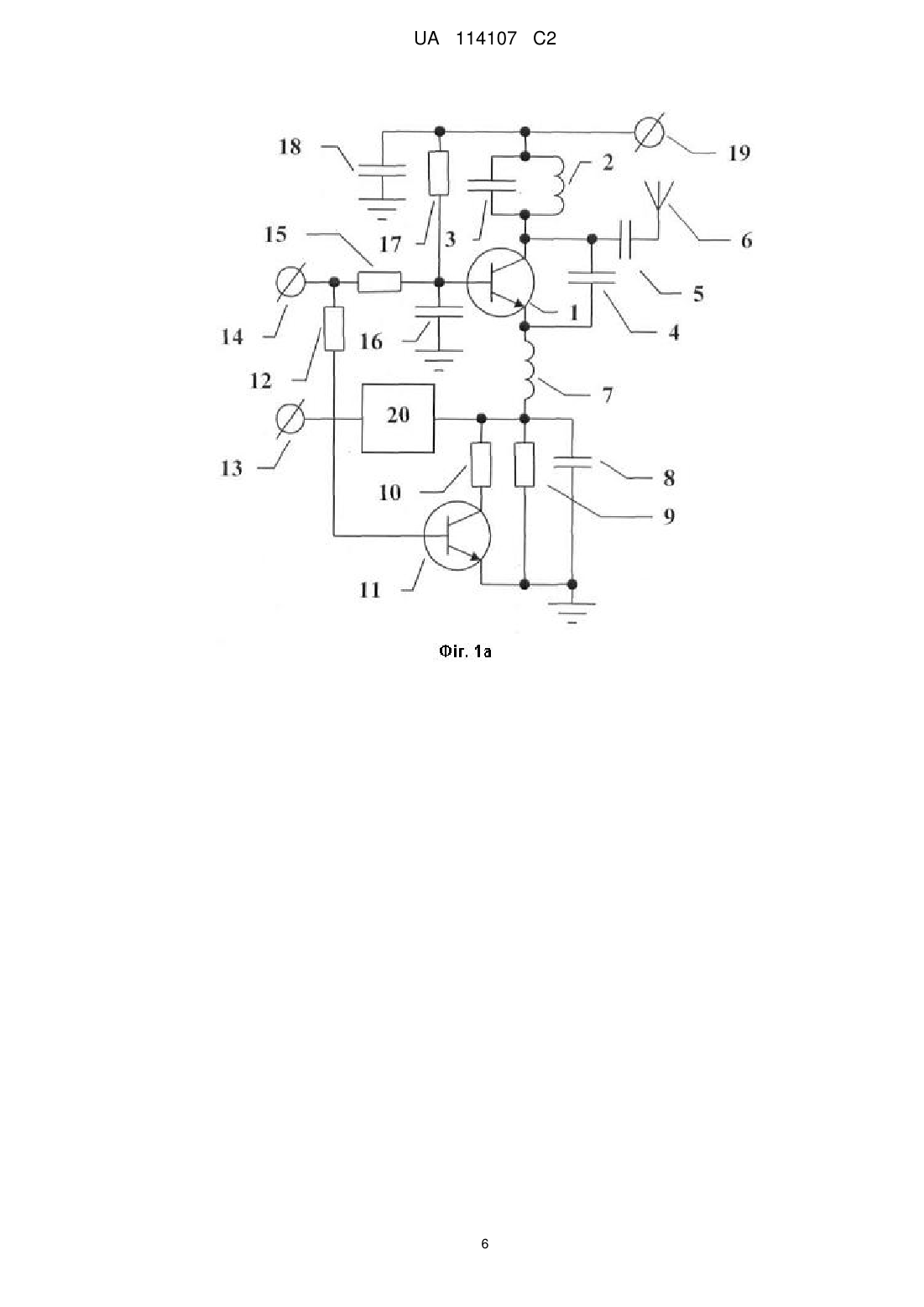

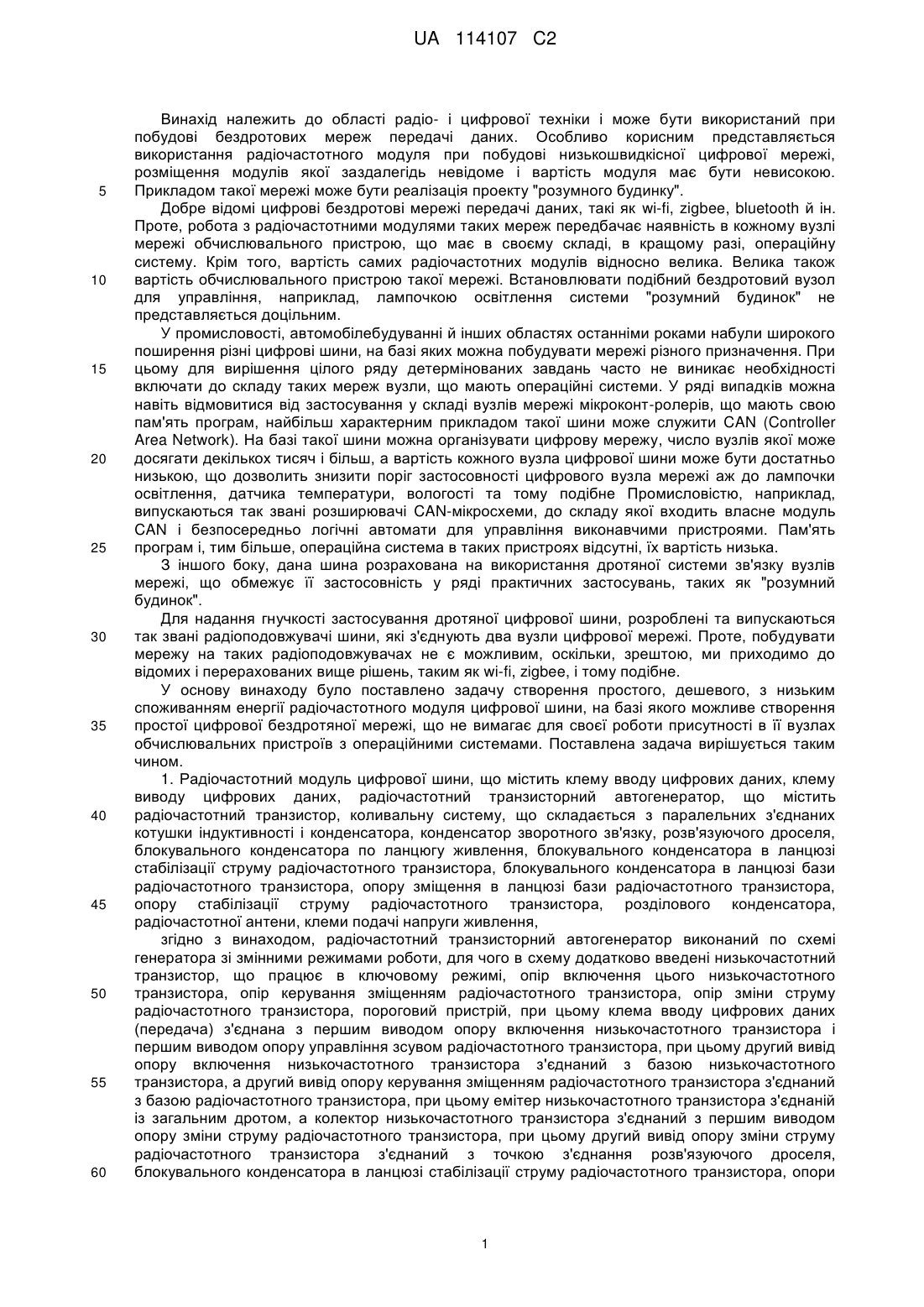

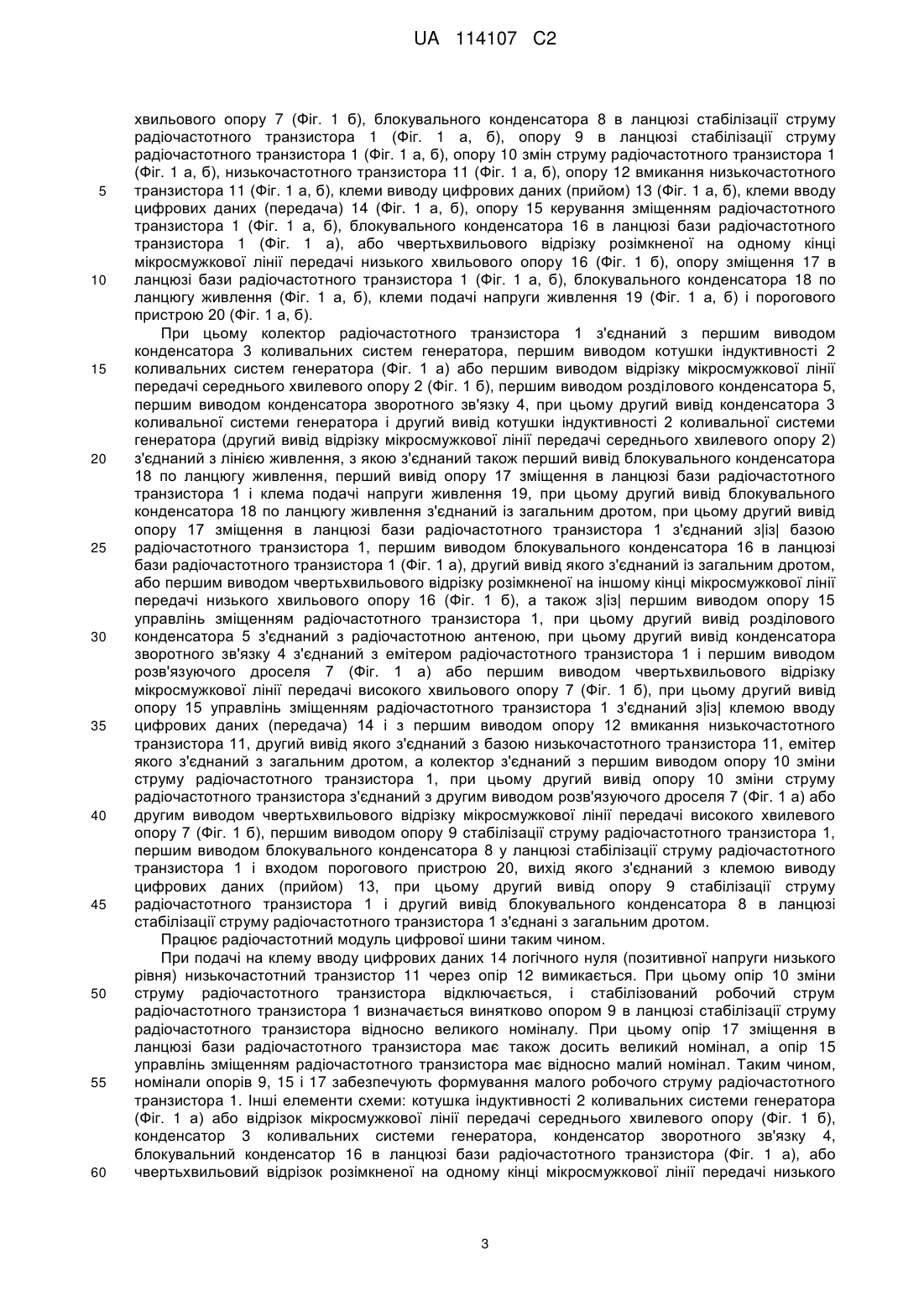

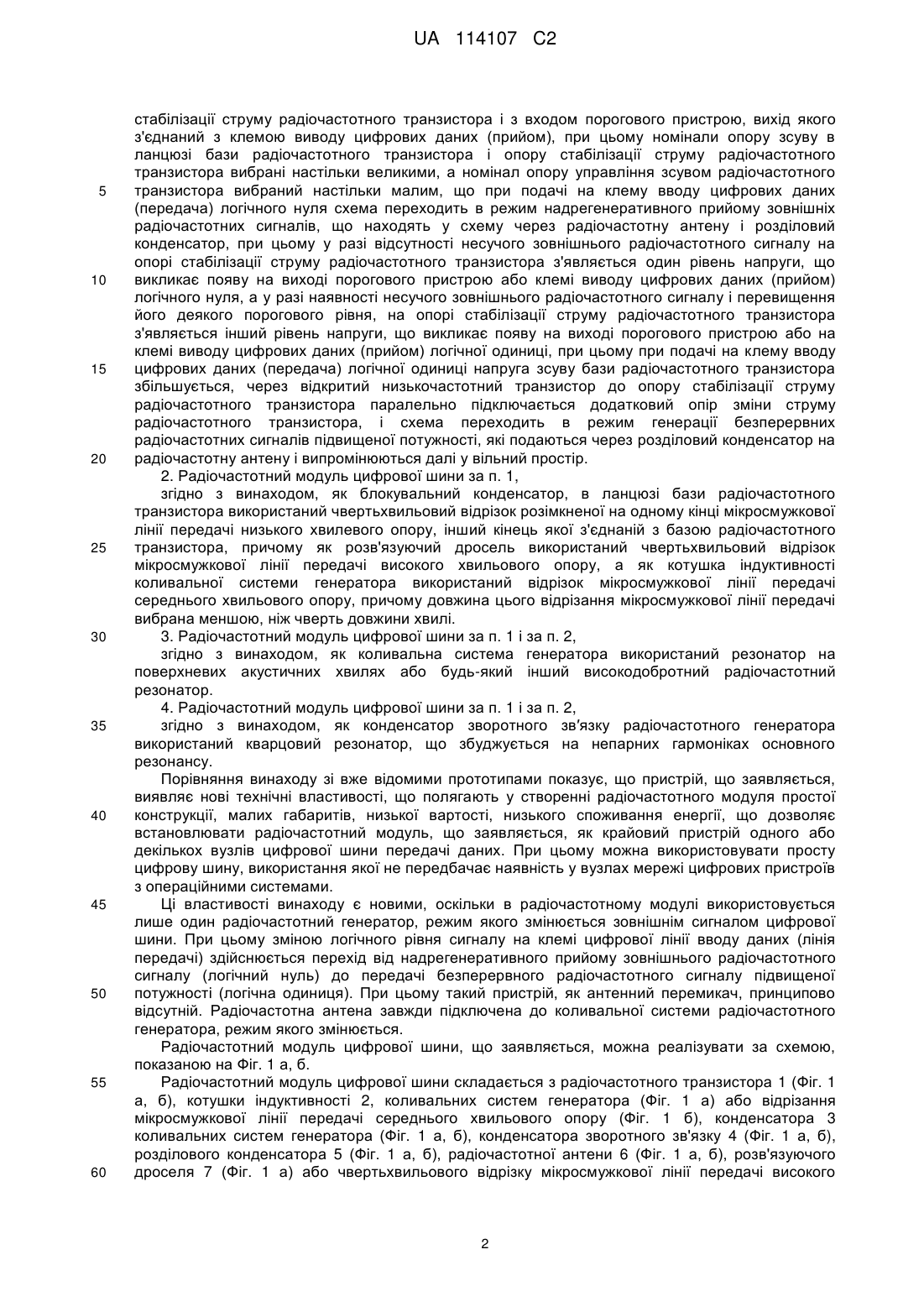

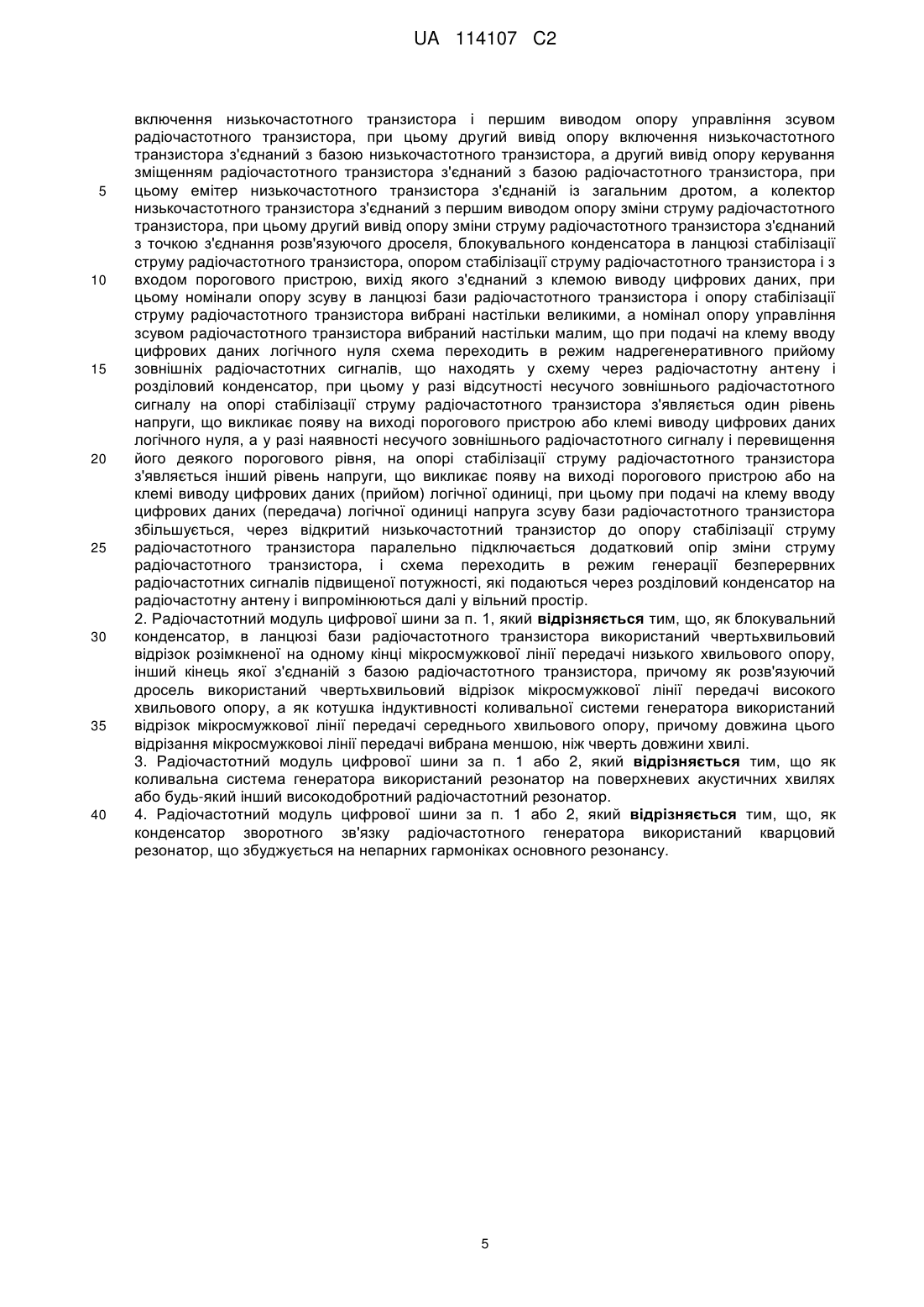

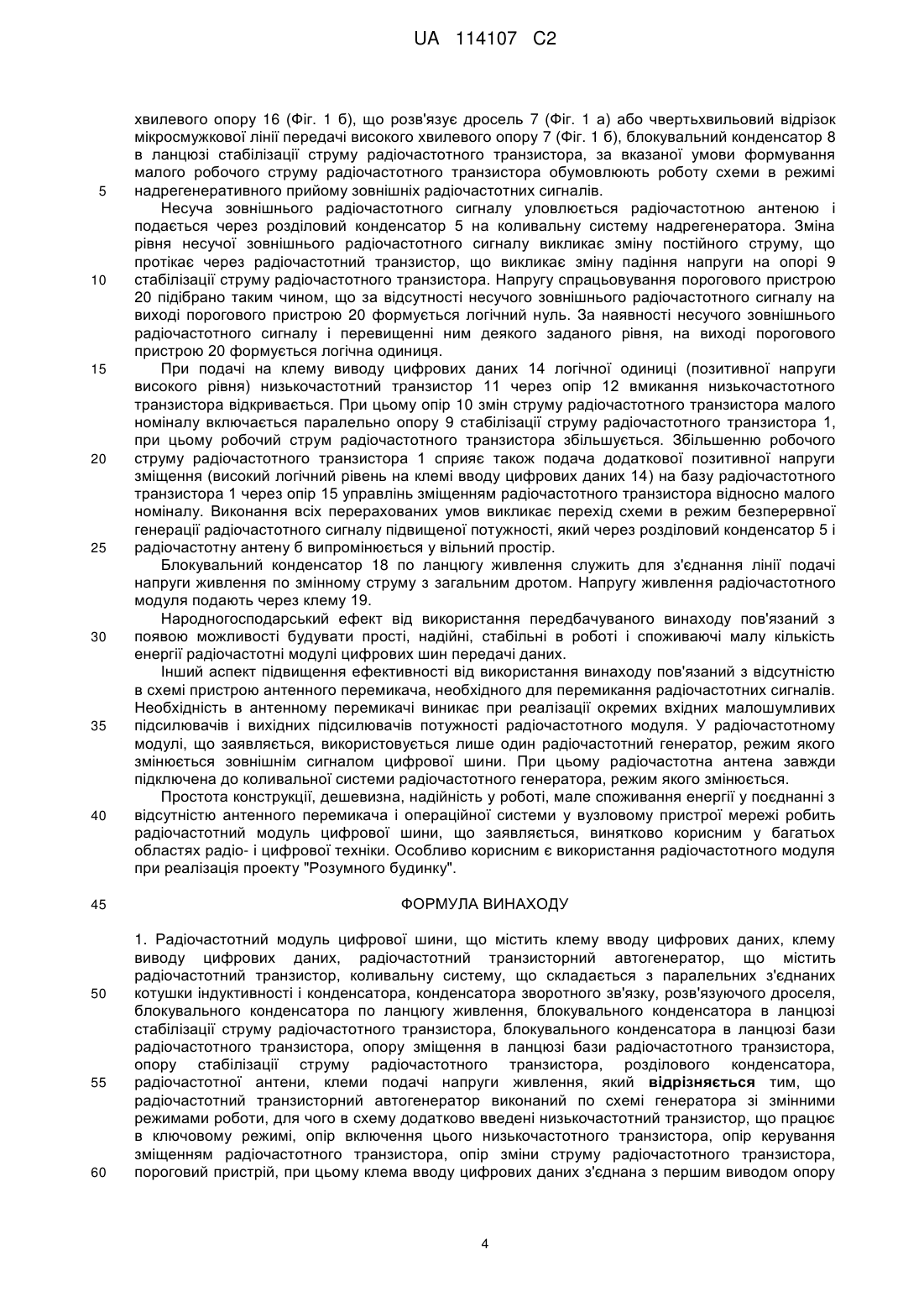

Реферат: Винахід належить до області радіо- і цифрової техніки і може бути використаний при побудові безпровідних мереж передачі даних. Радіочастотний модуль містить один радіочастотний генератор, режим якого змінюється зовнішнім сигналом цифрової шини. При цьому зміною логічного рівня зовнішнього сигналу здійснюється перехід від надрегенеративного прийому зовнішнього радіочастотного сигналу до передачі пристроєм безперервного радіочастотного сигналу підвищеної потужності, причому такий пристрій, як антенний перемикач, у схемі пристрою принципово відсутній. Радіочастотна антена завжди підключена до коливальної системи радіочастотного генератора, режим якого змінюється. Зміна режиму роботи радіочастотного генератора здійснюється перемиканням опору в ланцюзі емітера радіочастотного транзистора з одночасною зміною зміщення в ланцюзі його бази. Технічним результатом, що досягається даним винаходом, є зменшення вартості та спрощення конструкції, покращення функціональних характеристик. UA 114107 C2 (12) UA 114107 C2 UA 114107 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до області радіо- і цифрової техніки і може бути використаний при побудові бездротових мереж передачі даних. Особливо корисним представляється використання радіочастотного модуля при побудові низькошвидкісної цифрової мережі, розміщення модулів якої заздалегідь невідоме і вартість модуля має бути невисокою. Прикладом такої мережі може бути реалізація проекту "розумного будинку". Добре відомі цифрові бездротові мережі передачі даних, такі як wi-fi, zigbee, bluetooth й ін. Проте, робота з радіочастотними модулями таких мереж передбачає наявність в кожному вузлі мережі обчислювального пристрою, що має в своєму складі, в кращому разі, операційну систему. Крім того, вартість самих радіочастотних модулів відносно велика. Велика також вартість обчислювального пристрою такої мережі. Встановлювати подібний бездротовий вузол для управління, наприклад, лампочкою освітлення системи "розумний будинок" не представляється доцільним. У промисловості, автомобілебудуванні й інших областях останніми роками набули широкого поширення різні цифрові шини, на базі яких можна побудувати мережі різного призначення. При цьому для вирішення цілого ряду детермінованих завдань часто не виникає необхідності включати до складу таких мереж вузли, що мають операційні системи. У ряді випадків можна навіть відмовитися від застосування у складі вузлів мережі мікроконт-ролерів, що мають свою пам'ять програм, найбільш характерним прикладом такої шини може служити CAN (Controller Area Network). На базі такої шини можна організувати цифрову мережу, число вузлів якої може досягати декількох тисяч і більш, а вартість кожного вузла цифрової шини може бути достатньо низькою, що дозволить знизити поріг застосовності цифрового вузла мережі аж до лампочки освітлення, датчика температури, вологості та тому подібне Промисловістю, наприклад, випускаються так звані розширювачі CAN-мікросхеми, до складу якої входить власне модуль CAN і безпосередньо логічні автомати для управління виконавчими пристроями. Пам'ять програм і, тим більше, операційна система в таких пристроях відсутні, їх вартість низька. З іншого боку, дана шина розрахована на використання дротяної системи зв'язку вузлів мережі, що обмежує її застосовність у ряді практичних застосувань, таких як "розумний будинок". Для надання гнучкості застосування дротяної цифрової шини, розроблені та випускаються так звані радіоподовжувачі шини, які з'єднують два вузли цифрової мережі. Проте, побудувати мережу на таких радіоподовжувачах не є можливим, оскільки, зрештою, ми приходимо до відомих і перерахованих вище рішень, таким як wi-fi, zigbee, і тому подібне. У основу винаходу було поставлено задачу створення простого, дешевого, з низьким споживанням енергії радіочастотного модуля цифрової шини, на базі якого можливе створення простої цифрової бездротяної мережі, що не вимагає для своєї роботи присутності в її вузлах обчислювальних пристроїв з операційними системами. Поставлена задача вирішується таким чином. 1. Радіочастотний модуль цифрової шини, що містить клему вводу цифрових даних, клему виводу цифрових даних, радіочастотний транзисторний автогенератор, що містить радіочастотний транзистор, коливальну систему, що складається з паралельних з'єднаних котушки індуктивності і конденсатора, конденсатор зворотного зв'язку, розв'язуючого дроселя, блокувального конденсатора по ланцюгу живлення, блокувального конденсатора в ланцюзі стабілізації струму радіочастотного транзистора, блокувального конденсатора в ланцюзі бази радіочастотного транзистора, опору зміщення в ланцюзі бази радіочастотного транзистора, опору стабілізації струму радіочастотного транзистора, розділового конденсатора, радіочастотної антени, клеми подачі напруги живлення, згідно з винаходом, радіочастотний транзисторний автогенератор виконаний по схемі генератора зі змінними режимами роботи, для чого в схему додатково введені низькочастотний транзистор, що працює в ключовому режимі, опір включення цього низькочастотного транзистора, опір керування зміщенням радіочастотного транзистора, опір зміни струму радіочастотного транзистора, пороговий пристрій, при цьому клема вводу цифрових даних (передача) з'єднана з першим виводом опору включення низькочастотного транзистора і першим виводом опору управління зсувом радіочастотного транзистора, при цьому другий вивід опору включення низькочастотного транзистора з'єднаний з базою низькочастотного транзистора, а другий вивід опору керування зміщенням радіочастотного транзистора з'єднаний з базою радіочастотного транзистора, при цьому емітер низькочастотного транзистора з'єднаній із загальним дротом, а колектор низькочастотного транзистора з'єднаний з першим виводом опору зміни струму радіочастотного транзистора, при цьому другий вивід опору зміни струму радіочастотного транзистора з'єднаний з точкою з'єднання розв'язуючого дроселя, блокувального конденсатора в ланцюзі стабілізації струму радіочастотного транзистора, опори 1 UA 114107 C2 5 10 15 20 25 30 35 40 45 50 55 60 стабілізації струму радіочастотного транзистора і з входом порогового пристрою, вихід якого з'єднаний з клемою виводу цифрових даних (прийом), при цьому номінали опору зсуву в ланцюзі бази радіочастотного транзистора і опору стабілізації струму радіочастотного транзистора вибрані настільки великими, а номінал опору управління зсувом радіочастотного транзистора вибраний настільки малим, що при подачі на клему вводу цифрових даних (передача) логічного нуля схема переходить в режим надрегенеративного прийому зовнішніх радіочастотних сигналів, що находять у схему через радіочастотну антену і розділовий конденсатор, при цьому у разі відсутності несучого зовнішнього радіочастотного сигналу на опорі стабілізації струму радіочастотного транзистора з'являється один рівень напруги, що викликає появу на виході порогового пристрою або клемі виводу цифрових даних (прийом) логічного нуля, а у разі наявності несучого зовнішнього радіочастотного сигналу і перевищення його деякого порогового рівня, на опорі стабілізації струму радіочастотного транзистора з'являється інший рівень напруги, що викликає появу на виході порогового пристрою або на клемі виводу цифрових даних (прийом) логічної одиниці, при цьому при подачі на клему вводу цифрових даних (передача) логічної одиниці напруга зсуву бази радіочастотного транзистора збільшується, через відкритий низькочастотний транзистор до опору стабілізації струму радіочастотного транзистора паралельно підключається додатковий опір зміни струму радіочастотного транзистора, і схема переходить в режим генерації безперервних радіочастотних сигналів підвищеної потужності, які подаються через розділовий конденсатор на радіочастотну антену і випромінюються далі у вільний простір. 2. Радіочастотний модуль цифрової шини за п. 1, згідно з винаходом, як блокувальний конденсатор, в ланцюзі бази радіочастотного транзистора використаний чвертьхвильовий відрізок розімкненої на одному кінці мікросмужкової лінії передачі низького хвилевого опору, інший кінець якої з'єднаній з базою радіочастотного транзистора, причому як розв'язуючий дросель використаний чвертьхвильовий відрізок мікросмужкової лінії передачі високого хвильового опору, а як котушка індуктивності коливальної системи генератора використаний відрізок мікросмужкової лінії передачі середнього хвильового опору, причому довжина цього відрізання мікросмужкової лінії передачі вибрана меншою, ніж чверть довжини хвилі. 3. Радіочастотний модуль цифрової шини за п. 1 і за п. 2, згідно з винаходом, як коливальна система генератора використаний резонатор на поверхневих акустичних хвилях або будь-який інший високодобротний радіочастотний резонатор. 4. Радіочастотний модуль цифрової шини за п. 1 і за п. 2, згідно з винаходом, як конденсатор зворотного зв′язку радіочастотного генератора використаний кварцовий резонатор, щозбуджується на непарних гармоніках основного резонансу. Порівняння винаходу зі вже відомими прототипами показує, що пристрій, що заявляється, виявляє нові технічні властивості, що полягають у створенні радіочастотного модуля простої конструкції, малих габаритів, низької вартості, низького споживання енергії, що дозволяє встановлювати радіочастотний модуль, що заявляється, як крайовий пристрій одного або декількох вузлів цифрової шини передачі даних. При цьому можна використовувати просту цифрову шину, використання якої не передбачає наявність у вузлах мережі цифрових пристроїв з операційними системами. Ці властивості винаходу є новими, оскільки в радіочастотному модулі використовується лише один радіочастотний генератор, режим якого змінюється зовнішнім сигналом цифрової шини. При цьому зміною логічного рівня сигналу на клемі цифрової лінії вводу даних (лінія передачі) здійснюється перехід від надрегенеративного прийому зовнішнього радіочастотного сигналу (логічний нуль) до передачі безперервного радіочастотного сигналу підвищеної потужності (логічна одиниця). При цьому такий пристрій, як антенний перемикач, принципово відсутній. Радіочастотна антена завжди підключена до коливальної системи радіочастотного генератора, режим якого змінюється. Радіочастотний модуль цифрової шини, що заявляється, можна реалізувати за схемою, показаною на Фіг. 1 а, б. Радіочастотний модуль цифрової шини складається з радіочастотного транзистора 1 (Фіг. 1 а, б), котушки індуктивності 2, коливальних систем генератора (Фіг. 1 а) або відрізання мікросмужкової лінії передачі середнього хвильового опору (Фіг. 1 б), конденсатора 3 коливальних систем генератора (Фіг. 1 а, б), конденсатора зворотного зв'язку 4 (Фіг. 1 а, б), розділового конденсатора 5 (Фіг. 1 а, б), радіочастотної антени 6 (Фіг. 1 а, б), розв'язуючого дроселя 7 (Фіг. 1 а) або чвертьхвильового відрізку мікросмужкової лінії передачі високого 2 UA 114107 C2 5 10 15 20 25 30 35 40 45 50 55 60 хвильового опору 7 (Фіг. 1 б), блокувального конденсатора 8 в ланцюзі стабілізації струму радіочастотного транзистора 1 (Фіг. 1 а, б), опору 9 в ланцюзі стабілізації струму радіочастотного транзистора 1 (Фіг. 1 а, б), опору 10 змін струму радіочастотного транзистора 1 (Фіг. 1 а, б), низькочастотного транзистора 11 (Фіг. 1 а, б), опору 12 вмикання низькочастотного транзистора 11 (Фіг. 1 а, б), клеми виводу цифрових даних (прийом) 13 (Фіг. 1 а, б), клеми вводу цифрових даних (передача) 14 (Фіг. 1 а, б), опору 15 керування зміщенням радіочастотного транзистора 1 (Фіг. 1 а, б), блокувального конденсатора 16 в ланцюзі бази радіочастотного транзистора 1 (Фіг. 1 а), або чвертьхвильового відрізку розімкненої на одному кінці мікросмужкової лінії передачі низького хвильового опору 16 (Фіг. 1 б), опору зміщення 17 в ланцюзі бази радіочастотного транзистора 1 (Фіг. 1 а, б), блокувального конденсатора 18 по ланцюгу живлення (Фіг. 1 а, б), клеми подачі напруги живлення 19 (Фіг. 1 а, б) і порогового пристрою 20 (Фіг. 1 а, б). При цьому колектор радіочастотного транзистора 1 з'єднаний з першим виводом конденсатора 3 коливальних систем генератора, першим виводом котушки індуктивності 2 коливальних систем генератора (Фіг. 1 а) або першим виводом відрізку мікросмужкової лінії передачі середнього хвилевого опору 2 (Фіг. 1 б), першим виводом розділового конденсатора 5, першим виводом конденсатора зворотного зв'язку 4, при цьому другий вивід конденсатора 3 коливальної системи генератора і другий вивід котушки індуктивності 2 коливальної системи генератора (другий вивід відрізку мікросмужкової лінії передачі середнього хвилевого опору 2) з'єднаний з лінією живлення, з якою з'єднаний також перший вивід блокувального конденсатора 18 по ланцюгу живлення, перший вивід опору 17 зміщення в ланцюзі бази радіочастотного транзистора 1 і клема подачі напруги живлення 19, при цьому другий вивід блокувального конденсатора 18 по ланцюгу живлення з'єднаний із загальним дротом, при цьому другий вивід опору 17 зміщення в ланцюзі бази радіочастотного транзистора 1 з'єднаний з|із| базою радіочастотного транзистора 1, першим виводом блокувального конденсатора 16 в ланцюзі бази радіочастотного транзистора 1 (Фіг. 1 а), другий вивід якого з'єднаний із загальним дротом, або першим виводом чвертьхвильового відрізку розімкненої на іншому кінці мікросмужкової лінії передачі низького хвильового опору 16 (Фіг. 1 б), а також з|із| першим виводом опору 15 управлінь зміщенням радіочастотного транзистора 1, при цьому другий вивід розділового конденсатора 5 з'єднаний з радіочастотною антеною, при цьому другий вивід конденсатора зворотного зв'язку 4 з'єднаний з емітером радіочастотного транзистора 1 і першим виводом розв'язуючого дроселя 7 (Фіг. 1 а) або першим виводом чвертьхвильового відрізку мікросмужкової лінії передачі високого хвильового опору 7 (Фіг. 1 б), при цьому другий вивід опору 15 управлінь зміщенням радіочастотного транзистора 1 з'єднаний з|із| клемою вводу цифрових даних (передача) 14 і з першим виводом опору 12 вмикання низькочастотного транзистора 11, другий вивід якого з'єднаний з базою низькочастотного транзистора 11, емітер якого з'єднаний з загальним дротом, а колектор з'єднаний з першим виводом опору 10 зміни струму радіочастотного транзистора 1, при цьому другий вивід опору 10 зміни струму радіочастотного транзистора з'єднаний з другим виводом розв'язуючого дроселя 7 (Фіг. 1 а) або другим виводом чвертьхвильового відрізку мікросмужкової лінії передачі високого хвилевого опору 7 (Фіг. 1 б), першим виводом опору 9 стабілізації струму радіочастотного транзистора 1, першим виводом блокувального конденсатора 8 у ланцюзі стабілізації струму радіочастотного транзистора 1 і входом порогового пристрою 20, вихід якого з'єднаний з клемою виводу цифрових даних (прийом) 13, при цьому другий вивід опору 9 стабілізації струму радіочастотного транзистора 1 і другий вивід блокувального конденсатора 8 в ланцюзі стабілізації струму радіочастотного транзистора 1 з'єднані з загальним дротом. Працює радіочастотний модуль цифрової шини таким чином. При подачі на клему вводу цифрових даних 14 логічного нуля (позитивної напруги низького рівня) низькочастотний транзистор 11 через опір 12 вимикається. При цьому опір 10 зміни струму радіочастотного транзистора відключається, і стабілізований робочий струм радіочастотного транзистора 1 визначається винятково опором 9 в ланцюзі стабілізації струму радіочастотного транзистора відносно великого номіналу. При цьому опір 17 зміщення в ланцюзі бази радіочастотного транзистора має також досить великий номінал, а опір 15 управлінь зміщенням радіочастотного транзистора має відносно малий номінал. Таким чином, номінали опорів 9, 15 і 17 забезпечують формування малого робочого струму радіочастотного транзистора 1. Інші елементи схеми: котушка індуктивності 2 коливальних системи генератора (Фіг. 1 а) або відрізок мікросмужкової лінії передачі середнього хвилевого опору (Фіг. 1 б), конденсатор 3 коливальних системи генератора, конденсатор зворотного зв'язку 4, блокувальний конденсатор 16 в ланцюзі бази радіочастотного транзистора (Фіг. 1 а), або чвертьхвильовий відрізок розімкненої на одному кінці мікросмужкової лінії передачі низького 3 UA 114107 C2 5 10 15 20 25 30 35 40 45 50 55 60 хвилевого опору 16 (Фіг. 1 б), що розв'язує дросель 7 (Фіг. 1 а) або чвертьхвильовий відрізок мікросмужкової лінії передачі високого хвилевого опору 7 (Фіг. 1 б), блокувальний конденсатор 8 в ланцюзі стабілізації струму радіочастотного транзистора, за вказаної умови формування малого робочого струму радіочастотного транзистора обумовлюють роботу схеми в режимі надрегенеративного прийому зовнішніх радіочастотних сигналів. Несуча зовнішнього радіочастотного сигналу уловлюється радіочастотною антеною і подається через розділовий конденсатор 5 на коливальну систему надрегенератора. Зміна рівня несучої зовнішнього радіочастотного сигналу викликає зміну постійного струму, що протікає через радіочастотний транзистор, що викликає зміну падіння напруги на опорі 9 стабілізації струму радіочастотного транзистора. Напругу спрацьовування порогового пристрою 20 підібрано таким чином, що за відсутності несучого зовнішнього радіочастотного сигналу на виході порогового пристрою 20 формується логічний нуль. За наявності несучого зовнішнього радіочастотного сигналу і перевищенні ним деякого заданого рівня, на виході порогового пристрою 20 формується логічна одиниця. При подачі на клему виводу цифрових даних 14 логічної одиниці (позитивної напруги високого рівня) низькочастотний транзистор 11 через опір 12 вмикання низькочастотного транзистора відкривається. При цьому опір 10 змін струму радіочастотного транзистора малого номіналу включається паралельно опору 9 стабілізації струму радіочастотного транзистора 1, при цьому робочий струм радіочастотного транзистора збільшується. Збільшенню робочого струму радіочастотного транзистора 1 сприяє також подача додаткової позитивної напруги зміщення (високий логічний рівень на клемі вводу цифрових даних 14) на базу радіочастотного транзистора 1 через опір 15 управлінь зміщенням радіочастотного транзистора відносно малого номіналу. Виконання всіх перерахованих умов викликає перехід схеми в режим безперервної генерації радіочастотного сигналу підвищеної потужності, який через розділовий конденсатор 5 і радіочастотну антену б випромінюється у вільний простір. Блокувальний конденсатор 18 по ланцюгу живлення служить для з'єднання лінії подачі напруги живлення по змінному струму з загальним дротом. Напругу живлення радіочастотного модуля подають через клему 19. Народногосподарський ефект від використання передбачуваного винаходу пов'язаний з появою можливості будувати прості, надійні, стабільні в роботі і споживаючі малу кількість енергії радіочастотні модулі цифрових шин передачі даних. Інший аспект підвищення ефективності від використання винаходу пов'язаний з відсутністю в схемі пристрою антенного перемикача, необхідного для перемикання радіочастотних сигналів. Необхідність в антенному перемикачі виникає при реалізації окремих вхідних малошумливих підсилювачів і вихідних підсилювачів потужності радіочастотного модуля. У радіочастотному модулі, що заявляється, використовується лише один радіочастотний генератор, режим якого змінюється зовнішнім сигналом цифрової шини. При цьому радіочастотна антена завжди підключена до коливальної системи радіочастотного генератора, режим якого змінюється. Простота конструкції, дешевизна, надійність у роботі, мале споживання енергії у поєднанні з відсутністю антенного перемикача і операційної системи у вузловому пристрої мережі робить радіочастотний модуль цифрової шини, що заявляється, винятково корисним у багатьох областях радіо- і цифрової техніки. Особливо корисним є використання радіочастотного модуля при реалізація проекту "Розумного будинку". ФОРМУЛА ВИНАХОДУ 1. Радіочастотний модуль цифрової шини, що містить клему вводу цифрових даних, клему виводу цифрових даних, радіочастотний транзисторний автогенератор, що містить радіочастотний транзистор, коливальну систему, що складається з паралельних з'єднаних котушки індуктивності і конденсатора, конденсатора зворотного зв'язку, розв'язуючого дроселя, блокувального конденсатора по ланцюгу живлення, блокувального конденсатора в ланцюзі стабілізації струму радіочастотного транзистора, блокувального конденсатора в ланцюзі бази радіочастотного транзистора, опору зміщення в ланцюзі бази радіочастотного транзистора, опору стабілізації струму радіочастотного транзистора, розділового конденсатора, радіочастотної антени, клеми подачі напруги живлення, який відрізняється тим, що радіочастотний транзисторний автогенератор виконаний по схемі генератора зі змінними режимами роботи, для чого в схему додатково введені низькочастотний транзистор, що працює в ключовому режимі, опір включення цього низькочастотного транзистора, опір керування зміщенням радіочастотного транзистора, опір зміни струму радіочастотного транзистора, пороговий пристрій, при цьому клема вводу цифрових даних з'єднана з першим виводом опору 4 UA 114107 C2 5 10 15 20 25 30 35 40 включення низькочастотного транзистора і першим виводом опору управління зсувом радіочастотного транзистора, при цьому другий вивід опору включення низькочастотного транзистора з'єднаний з базою низькочастотного транзистора, а другий вивід опору керування зміщенням радіочастотного транзистора з'єднаний з базою радіочастотного транзистора, при цьому емітер низькочастотного транзистора з'єднаній із загальним дротом, а колектор низькочастотного транзистора з'єднаний з першим виводом опору зміни струму радіочастотного транзистора, при цьому другий вивід опору зміни струму радіочастотного транзистора з'єднаний з точкою з'єднання розв'язуючого дроселя, блокувального конденсатора в ланцюзі стабілізації струму радіочастотного транзистора, опором стабілізації струму радіочастотного транзистора і з входом порогового пристрою, вихід якого з'єднаний з клемою виводу цифрових даних, при цьому номінали опору зсуву в ланцюзі бази радіочастотного транзистора і опору стабілізації струму радіочастотного транзистора вибрані настільки великими, а номінал опору управління зсувом радіочастотного транзистора вибраний настільки малим, що при подачі на клему вводу цифрових даних логічного нуля схема переходить в режим надрегенеративного прийому зовнішніх радіочастотних сигналів, що находять у схему через радіочастотну антену і розділовий конденсатор, при цьому у разі відсутності несучого зовнішнього радіочастотного сигналу на опорі стабілізації струму радіочастотного транзистора з'являється один рівень напруги, що викликає появу на виході порогового пристрою або клемі виводу цифрових даних логічного нуля, а у разі наявності несучого зовнішнього радіочастотного сигналу і перевищення його деякого порогового рівня, на опорі стабілізації струму радіочастотного транзистора з'являється інший рівень напруги, що викликає появу на виході порогового пристрою або на клемі виводу цифрових даних (прийом) логічної одиниці, при цьому при подачі на клему вводу цифрових даних (передача) логічної одиниці напруга зсуву бази радіочастотного транзистора збільшується, через відкритий низькочастотний транзистор до опору стабілізації струму радіочастотного транзистора паралельно підключається додатковий опір зміни струму радіочастотного транзистора, і схема переходить в режим генерації безперервних радіочастотних сигналів підвищеної потужності, які подаються через розділовий конденсатор на радіочастотну антену і випромінюються далі у вільний простір. 2. Радіочастотний модуль цифрової шини за п. 1, який відрізняється тим, що, як блокувальний конденсатор, в ланцюзі бази радіочастотного транзистора використаний чвертьхвильовий відрізок розімкненої на одному кінці мікросмужкової лінії передачі низького хвильового опору, інший кінець якої з'єднаній з базою радіочастотного транзистора, причому як розв'язуючий дросель використаний чвертьхвильовий відрізок мікросмужкової лінії передачі високого хвильового опору, а як котушка індуктивності коливальної системи генератора використаний відрізок мікросмужкової лінії передачі середнього хвильового опору, причому довжина цього відрізання мікросмужковоі лінії передачі вибрана меншою, ніж чверть довжини хвилі. 3. Радіочастотний модуль цифрової шини за п. 1 або 2, який відрізняється тим, що як коливальна система генератора використаний резонатор на поверхневих акустичних хвилях або будь-який інший високодобротний радіочастотний резонатор. 4. Радіочастотний модуль цифрової шини за п. 1 або 2, який відрізняється тим, що, як конденсатор зворотного зв'язку радіочастотного генератора використаний кварцовий резонатор, що збуджується на непарних гармоніках основного резонансу. 5 UA 114107 C2 6 UA 114107 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
