Радіочастотний логічний елемент

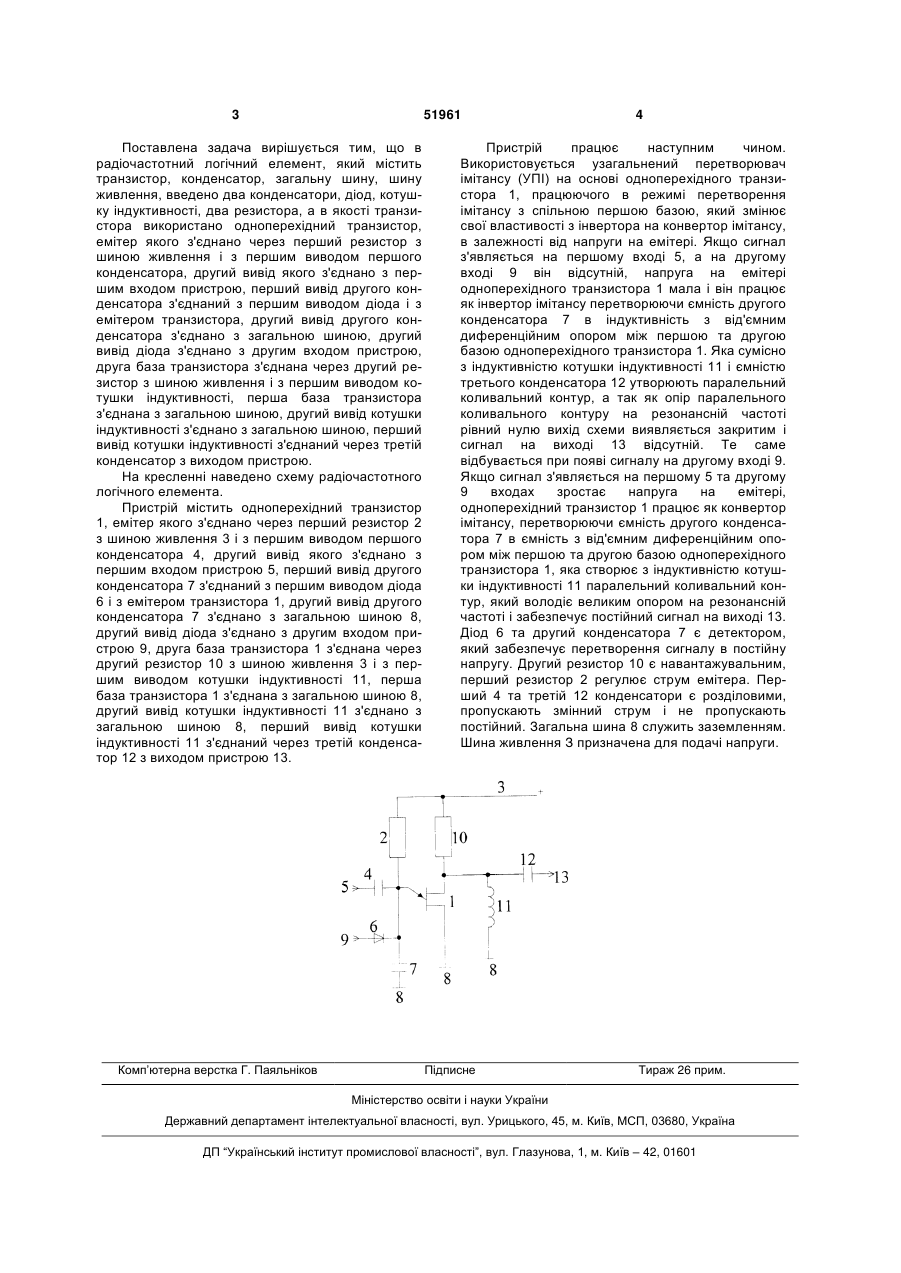

Радіочастотний логічний елемент, що містить транзистор, конденсатор, загальну шину і шину живлення, який відрізняється тим, що введені два конденсатори, діод, котушка індуктивності, два резистори, а як транзистор використаний одноперехідний транзистор, емітер якого з'єднаний через 3 51961 Поставлена задача вирішується тим, що в радіочастотний логічний елемент, який містить транзистор, конденсатор, загальну шину, шину живлення, введено два конденсатори, діод, котушку індуктивності, два резистора, а в якості транзистора використано одноперехідний транзистор, емітер якого з'єднано через перший резистор з шиною живлення і з першим виводом першого конденсатора, другий вивід якого з'єднано з першим входом пристрою, перший вивід другого конденсатора з'єднаний з першим виводом діода і з емітером транзистора, другий вивід другого конденсатора з'єднано з загальною шиною, другий вивід діода з'єднано з другим входом пристрою, друга база транзистора з'єднана через другий резистор з шиною живлення і з першим виводом котушки індуктивності, перша база транзистора з'єднана з загальною шиною, другий вивід котушки індуктивності з'єднано з загальною шиною, перший вивід котушки індуктивності з'єднаний через третій конденсатор з виходом пристрою. На кресленні наведено схему радіочастотного логічного елемента. Пристрій містить одноперехідний транзистор 1, емітер якого з'єднано через перший резистор 2 з шиною живлення 3 і з першим виводом першого конденсатора 4, другий вивід якого з'єднано з першим входом пристрою 5, перший вивід другого конденсатора 7 з'єднаний з першим виводом діода 6 і з емітером транзистора 1, другий вивід другого конденсатора 7 з'єднано з загальною шиною 8, другий вивід діода з'єднано з другим входом пристрою 9, друга база транзистора 1 з'єднана через другий резистор 10 з шиною живлення 3 і з першим виводом котушки індуктивності 11, перша база транзистора 1 з'єднана з загальною шиною 8, другий вивід котушки індуктивності 11 з'єднано з загальною шиною 8, перший вивід котушки індуктивності 11 з'єднаний через третій конденсатор 12 з виходом пристрою 13. Комп’ютерна верстка Г. Паяльніков 4 Пристрій працює наступним чином. Використовується узагальнений перетворювач імітансу (УПІ) на основі одноперехідного транзистора 1, працюючого в режимі перетворення імітансу з спільною першою базою, який змінює свої властивості з інвертора на конвертор імітансу, в залежності від напруги на емітері. Якщо сигнал з'являється на першому вході 5, а на другому вході 9 він відсутній, напруга на емітері одноперехідного транзистора 1 мала і він працює як інвертор імітансу перетворюючи ємність другого конденсатора 7 в індуктивність з від'ємним диференційним опором між першою та другою базою одноперехідного транзистора 1. Яка сумісно з індуктивністю котушки індуктивності 11 і ємністю третього конденсатора 12 утворюють паралельний коливальний контур, а так як опір паралельного коливального контуру на резонансній частоті рівний нулю вихід схеми виявляється закритим і сигнал на виході 13 відсутній. Те саме відбувається при появі сигналу на другому вході 9. Якщо сигнал з'являється на першому 5 та другому 9 входах зростає напруга на емітері, одноперехідний транзистор 1 працює як конвертор імітансу, перетворюючи ємність другого конденсатора 7 в ємність з від'ємним диференційним опором між першою та другою базою одноперехідного транзистора 1, яка створює з індуктивністю котушки індуктивності 11 паралельний коливальний контур, який володіє великим опором на резонансній частоті і забезпечує постійний сигнал на виході 13. Діод 6 та другий конденсатора 7 є детектором, який забезпечує перетворення сигналу в постійну напругу. Другий резистор 10 є навантажувальним, перший резистор 2 регулює струм емітера. Перший 4 та третій 12 конденсатори є розділовими, пропускають змінний струм і не пропускають постійний. Загальна шина 8 служить заземленням. Шина живлення З призначена для подачі напруги. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
