Радіочастотний логічний елемент

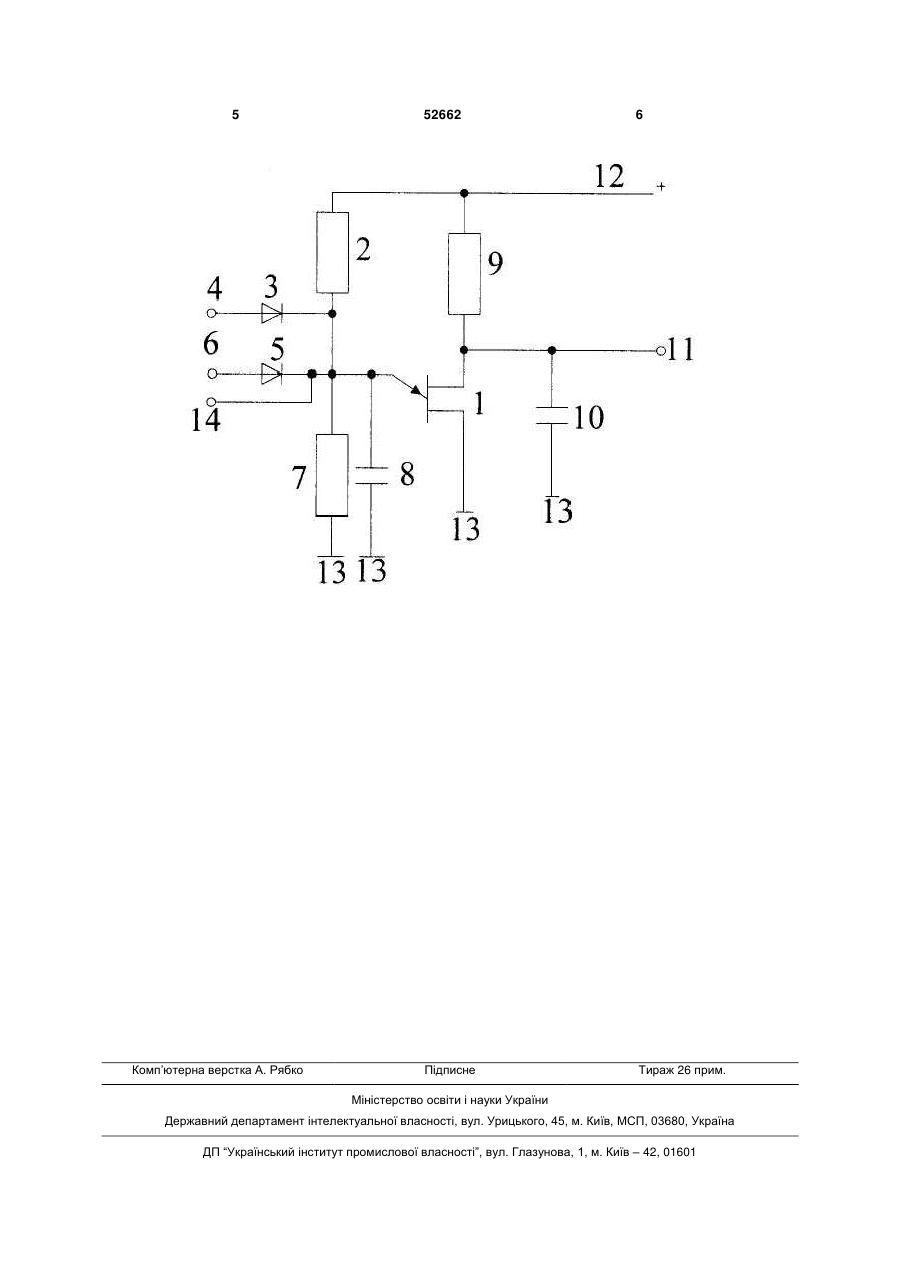

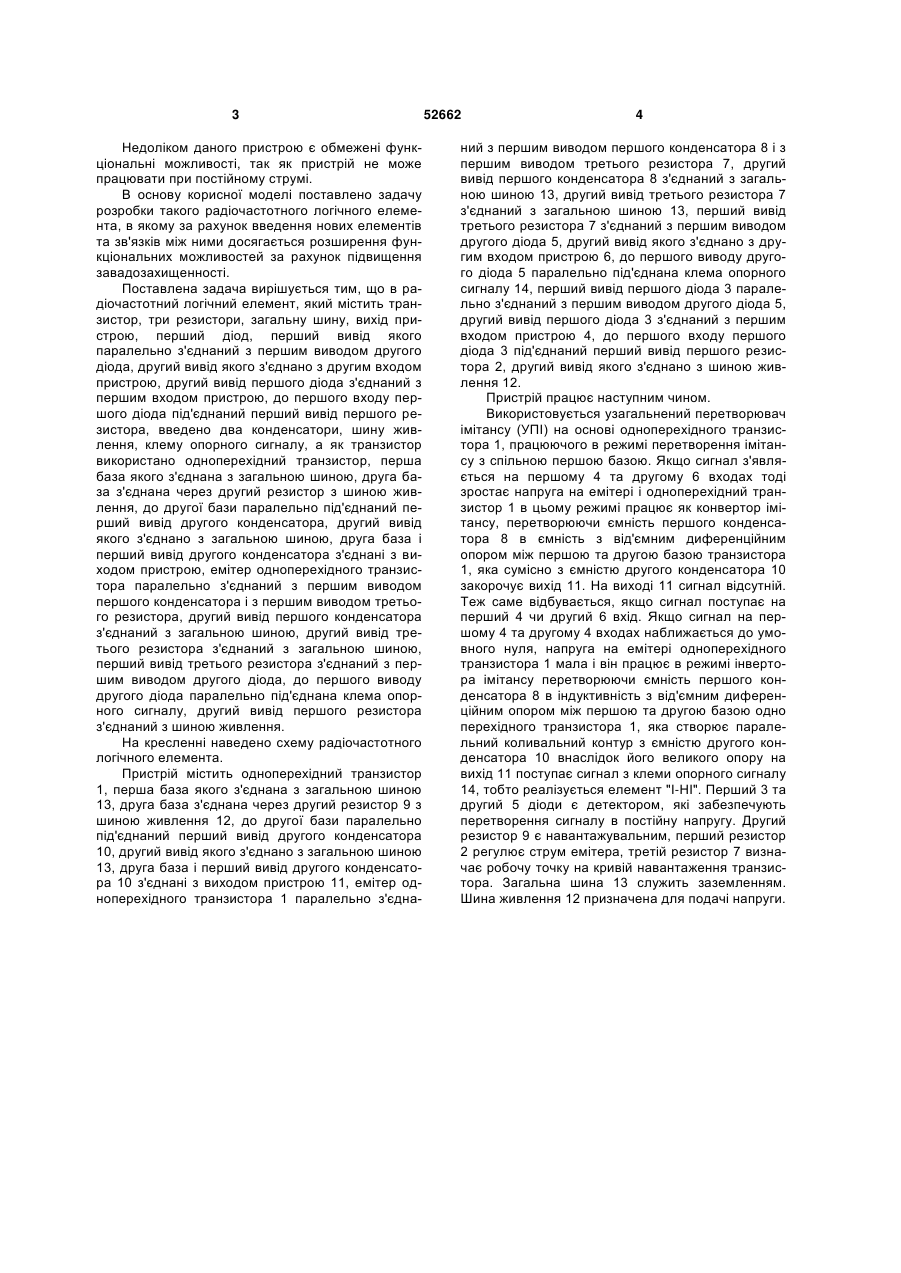

Радіочастотний логічний елемент, що містить транзистор, три резистори, загальну шину, вихід пристрою, перший діод, перший вивід якого паралельно з'єднаний з першим виводом другого діода, другий вивід якого з'єднано з другим входом пристрою, другий вивід першого діода з'єднаний з першим входом пристрою, до першого входу першого діода під'єднаний перший вивід першого резистора, який відрізняється тим, що введено два конденсатори, шину живлення, клему опорного 3 Недоліком даного пристрою є обмежені функціональні можливості, так як пристрій не може працювати при постійному струмі. В основу корисної моделі поставлено задачу розробки такого радіочастотного логічного елемента, в якому за рахунок введення нових елементів та зв'язків між ними досягається розширення функціональних можливостей за рахунок підвищення завадозахищенності. Поставлена задача вирішується тим, що в радіочастотний логічний елемент, який містить транзистор, три резистори, загальну шину, вихід пристрою, перший діод, перший вивід якого паралельно з'єднаний з першим виводом другого діода, другий вивід якого з'єднано з другим входом пристрою, другий вивід першого діода з'єднаний з першим входом пристрою, до першого входу першого діода під'єднаний перший вивід першого резистора, введено два конденсатори, шину живлення, клему опорного сигналу, а як транзистор використано одноперехідний транзистор, перша база якого з'єднана з загальною шиною, друга база з'єднана через другий резистор з шиною живлення, до другої бази паралельно під'єднаний перший вивід другого конденсатора, другий вивід якого з'єднано з загальною шиною, друга база і перший вивід другого конденсатора з'єднані з виходом пристрою, емітер одноперехідного транзистора паралельно з'єднаний з першим виводом першого конденсатора і з першим виводом третього резистора, другий вивід першого конденсатора з'єднаний з загальною шиною, другий вивід третього резистора з'єднаний з загальною шиною, перший вивід третього резистора з'єднаний з першим виводом другого діода, до першого виводу другого діода паралельно під'єднана клема опорного сигналу, другий вивід першого резистора з'єднаний з шиною живлення. На кресленні наведено схему радіочастотного логічного елемента. Пристрій містить одноперехідний транзистор 1, перша база якого з'єднана з загальною шиною 13, друга база з'єднана через другий резистор 9 з шиною живлення 12, до другої бази паралельно під'єднаний перший вивід другого конденсатора 10, другий вивід якого з'єднано з загальною шиною 13, друга база і перший вивід другого конденсатора 10 з'єднані з виходом пристрою 11, емітер одноперехідного транзистора 1 паралельно з'єдна 52662 4 ний з першим виводом першого конденсатора 8 і з першим виводом третього резистора 7, другий вивід першого конденсатора 8 з'єднаний з загальною шиною 13, другий вивід третього резистора 7 з'єднаний з загальною шиною 13, перший вивід третього резистора 7 з'єднаний з першим виводом другого діода 5, другий вивід якого з'єднано з другим входом пристрою 6, до першого виводу другого діода 5 паралельно під'єднана клема опорного сигналу 14, перший вивід першого діода 3 паралельно з'єднаний з першим виводом другого діода 5, другий вивід першого діода 3 з'єднаний з першим входом пристрою 4, до першого входу першого діода 3 під'єднаний перший вивід першого резистора 2, другий вивід якого з'єднано з шиною живлення 12. Пристрій працює наступним чином. Використовується узагальнений перетворювач імітансу (УПІ) на основі одноперехідного транзистора 1, працюючого в режимі перетворення імітансу з спільною першою базою. Якщо сигнал з'являється на першому 4 та другому 6 входах тоді зростає напруга на емітері і одноперехідний транзистор 1 в цьому режимі працює як конвертор імітансу, перетворюючи ємність першого конденсатора 8 в ємність з від'ємним диференційним опором між першою та другою базою транзистора 1, яка сумісно з ємністю другого конденсатора 10 закорочує вихід 11. На виході 11 сигнал відсутній. Теж саме відбувається, якщо сигнал поступає на перший 4 чи другий 6 вхід. Якщо сигнал на першому 4 та другому 4 входах наближається до умовного нуля, напруга на емітері одноперехідного транзистора 1 мала і він працює в режимі інвертора імітансу перетворюючи ємність першого конденсатора 8 в індуктивність з від'ємним диференційним опором між першою та другою базою одно перехідного транзистора 1, яка створює паралельний коливальний контур з ємністю другого конденсатора 10 внаслідок його великого опору на вихід 11 поступає сигнал з клеми опорного сигналу 14, тобто реалізується елемент "І-НІ". Перший 3 та другий 5 діоди є детектором, які забезпечують перетворення сигналу в постійну напругу. Другий резистор 9 є навантажувальним, перший резистор 2 регулює струм емітера, третій резистор 7 визначає робочу точку на кривій навантаження транзистора. Загальна шина 13 служить заземленням. Шина живлення 12 призначена для подачі напруги. 5 Комп’ютерна верстка А. Рябко 52662 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
