Ковпачок для контейнерів, наприклад для пляшок або гнучких пакетів

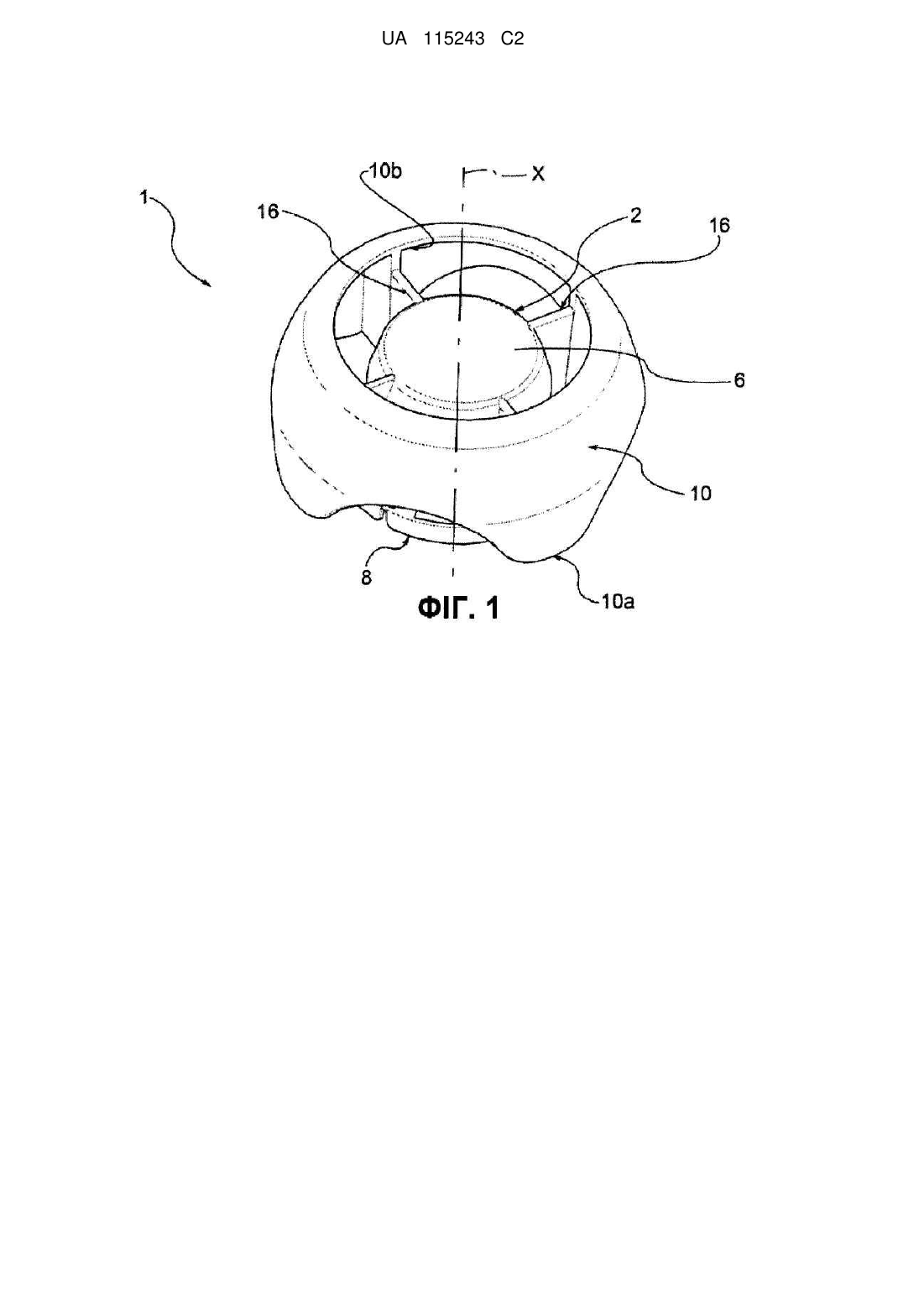

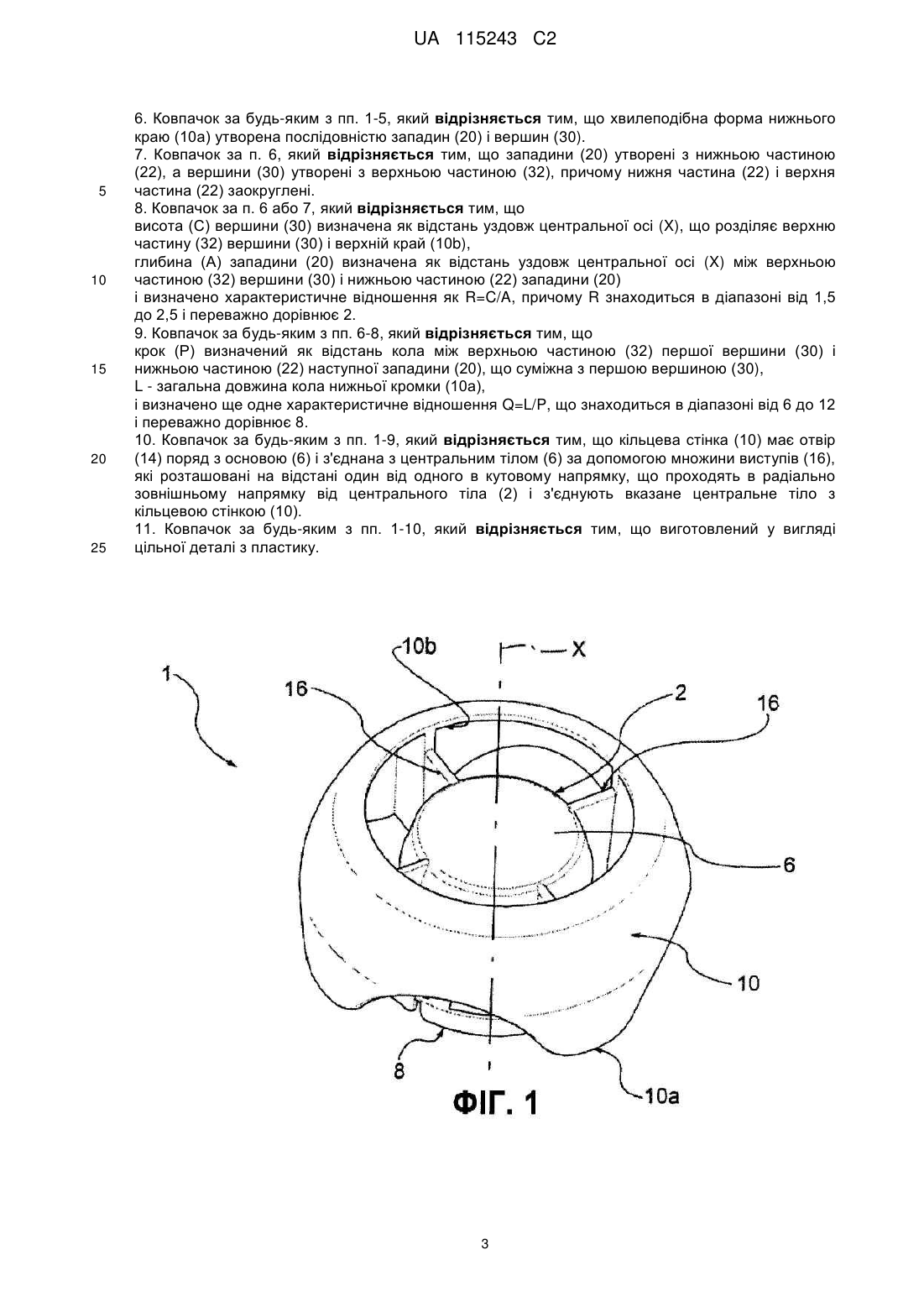

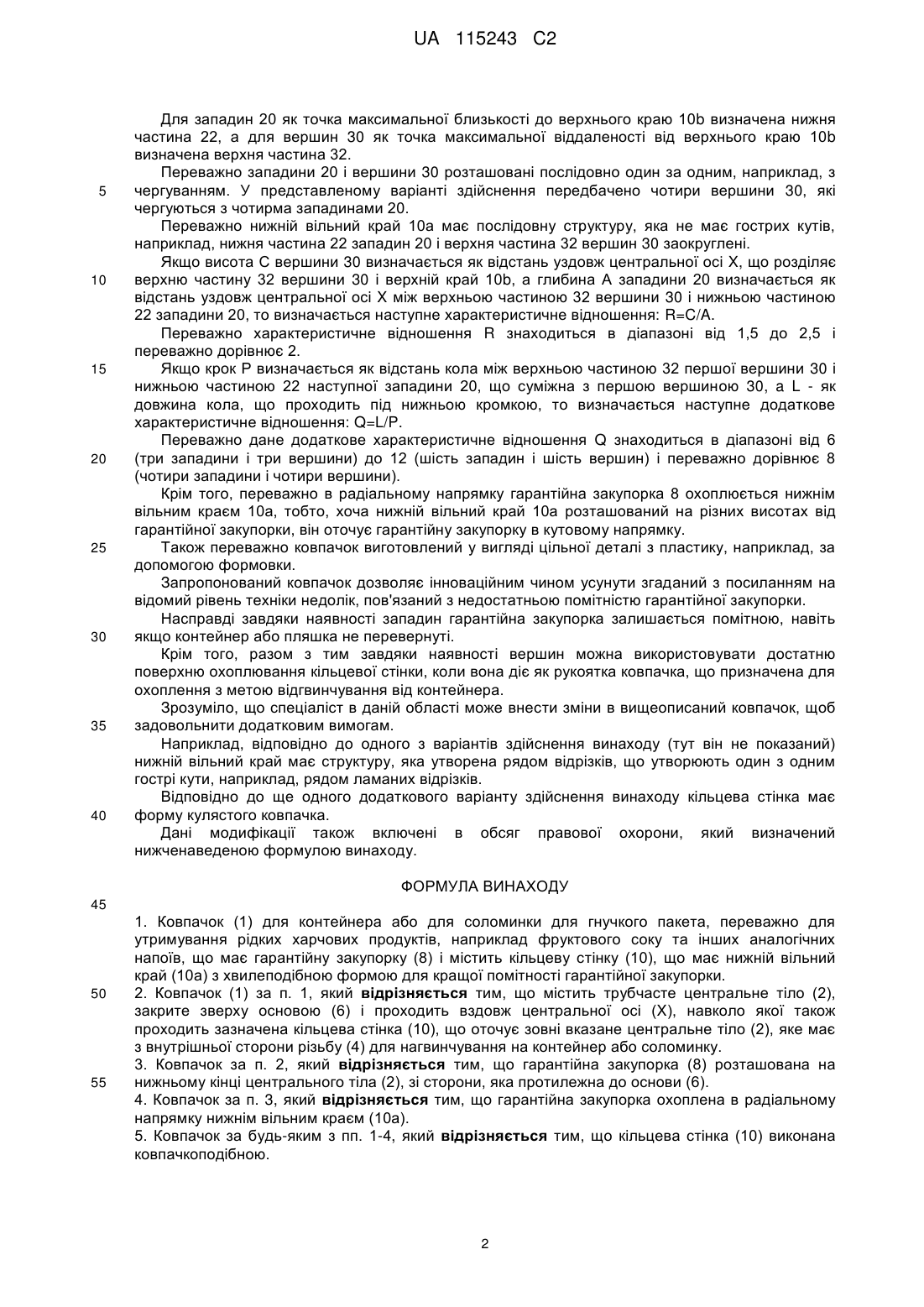

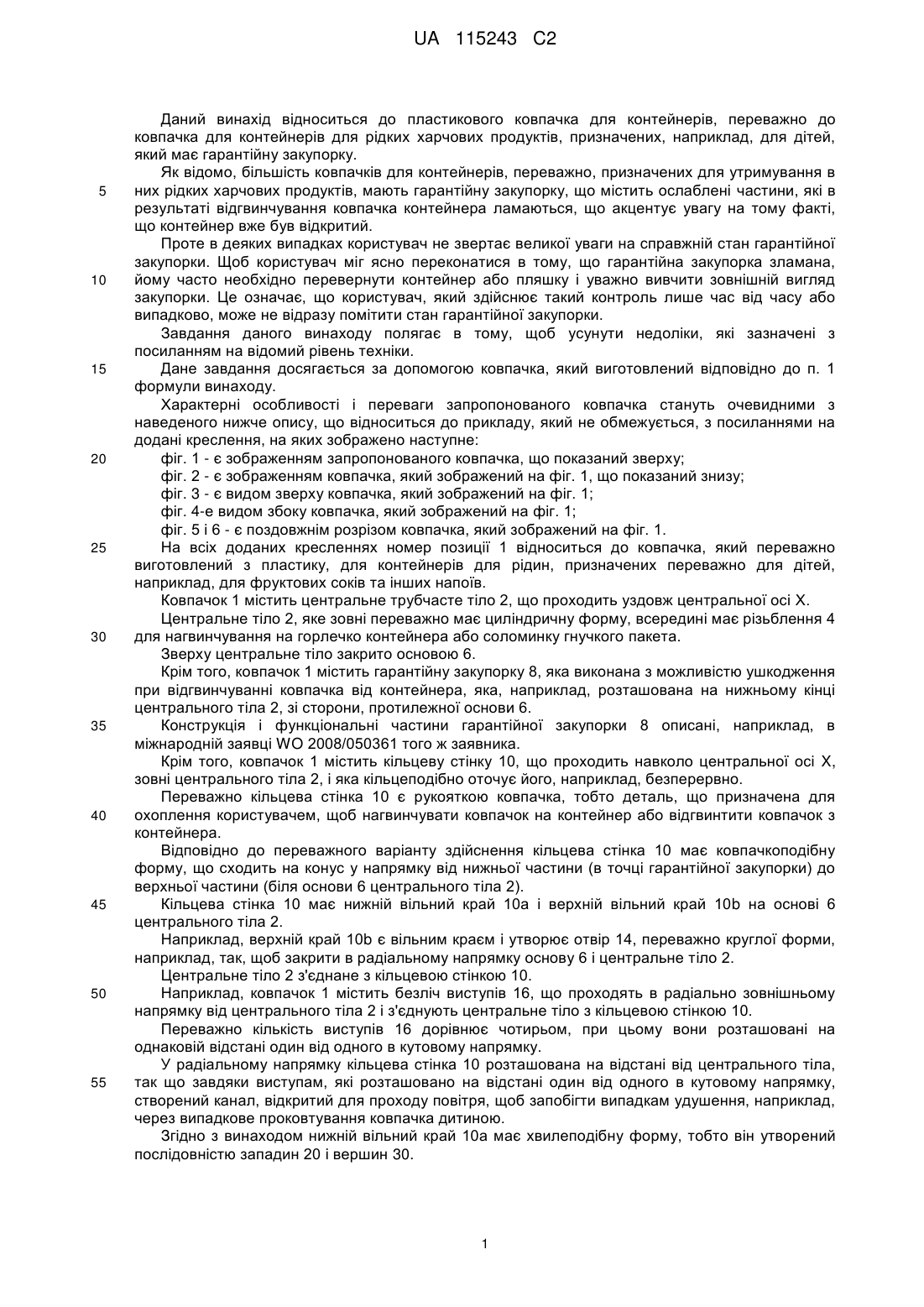

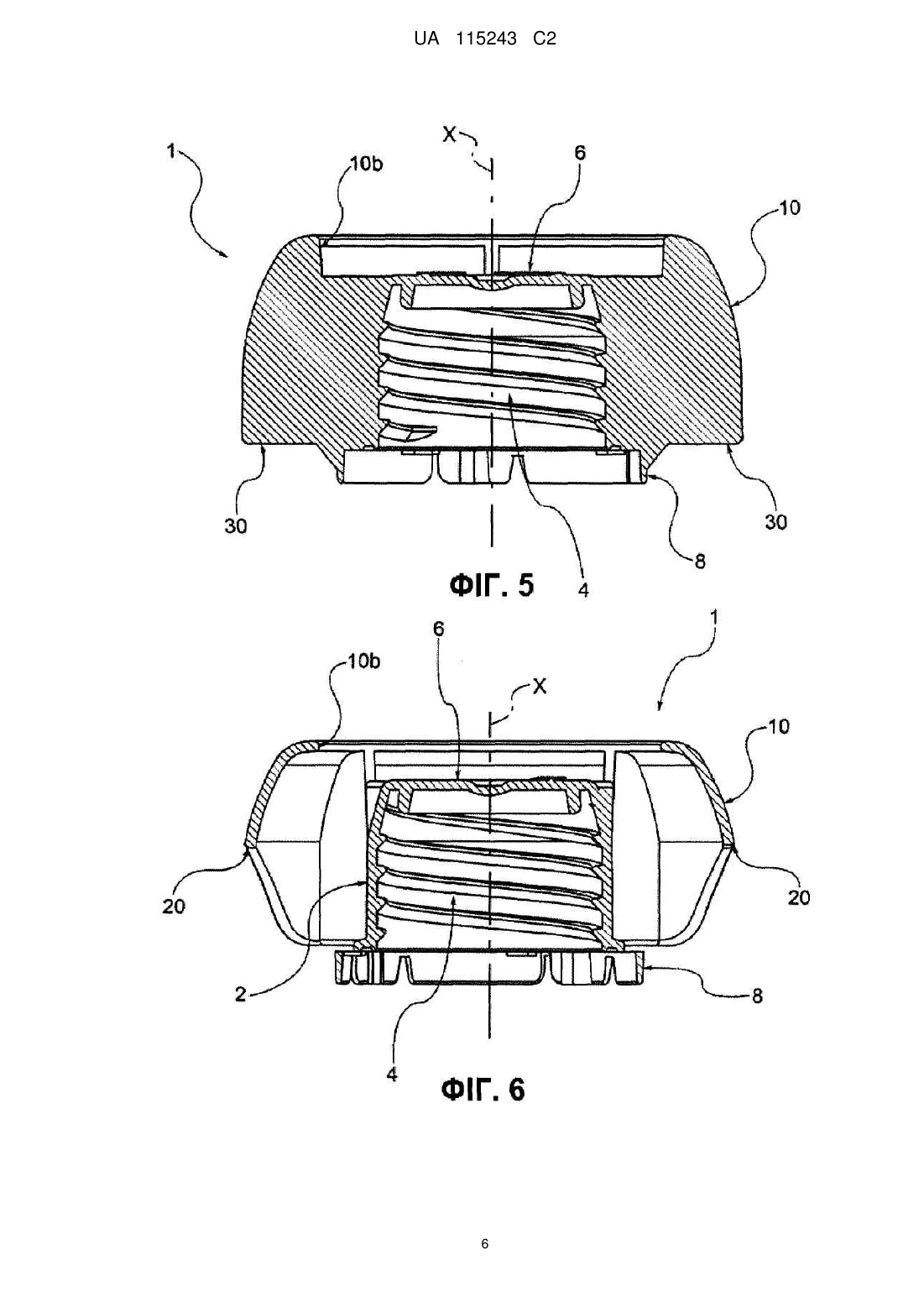

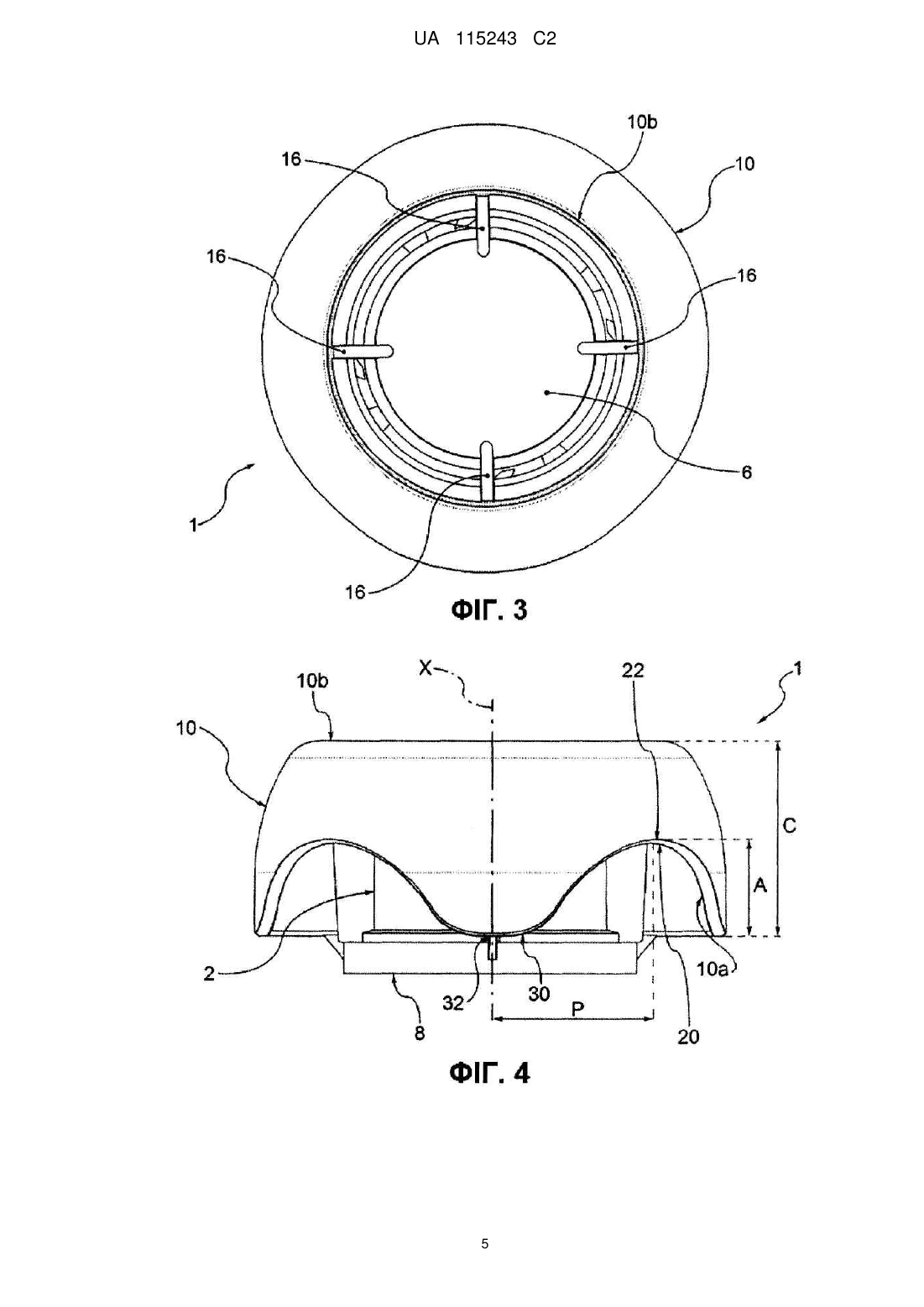

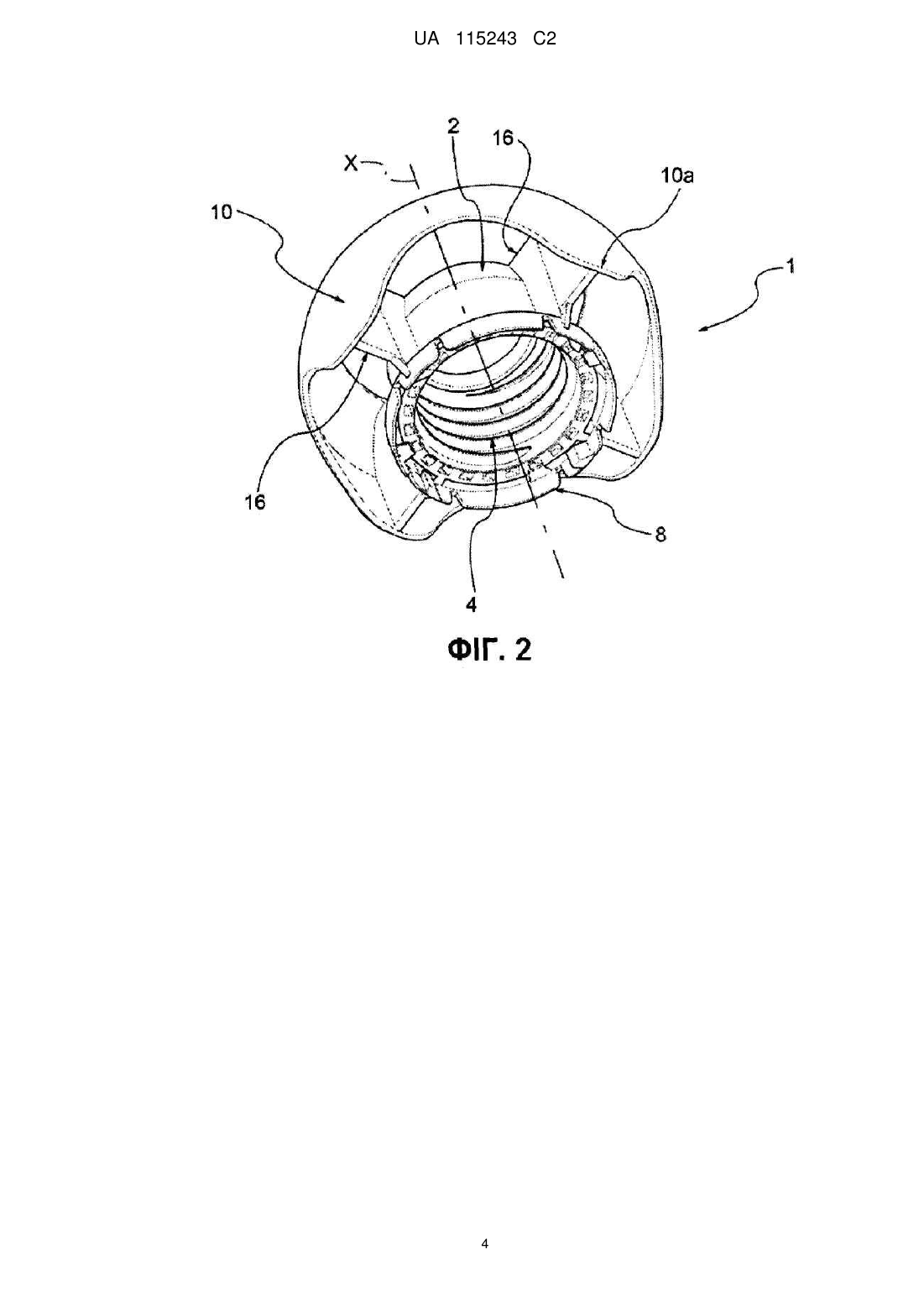

Реферат: Запропоновано ковпачок (1) для контейнера або для соломинки для гнучкого пакета, переважно для утримування рідких харчових продуктів, наприклад фруктового соку та інших аналогічних напоїв, що має гарантійну закупорку (8) і кільцеву стінку (10), що має нижній вільний край (10а) з хвилеподібною формою для кращої помітності гарантійної закупорки. UA 115243 C2 (12) UA 115243 C2 UA 115243 C2 5 10 15 20 25 30 35 40 45 50 55 Даний винахід відноситься до пластикового ковпачка для контейнерів, переважно до ковпачка для контейнерів для рідких харчових продуктів, призначених, наприклад, для дітей, який має гарантійну закупорку. Як відомо, більшість ковпачків для контейнерів, переважно, призначених для утримування в них рідких харчових продуктів, мають гарантійну закупорку, що містить ослаблені частини, які в результаті відгвинчування ковпачка контейнера ламаються, що акцентує увагу на тому факті, що контейнер вже був відкритий. Проте в деяких випадках користувач не звертає великої уваги на справжній стан гарантійної закупорки. Щоб користувач міг ясно переконатися в тому, що гарантійна закупорка зламана, йому часто необхідно перевернути контейнер або пляшку і уважно вивчити зовнішній вигляд закупорки. Це означає, що користувач, який здійснює такий контроль лише час від часу або випадково, може не відразу помітити стан гарантійної закупорки. Завдання даного винаходу полягає в тому, щоб усунути недоліки, які зазначені з посиланням на відомий рівень техніки. Дане завдання досягається за допомогою ковпачка, який виготовлений відповідно до п. 1 формули винаходу. Характерні особливості і переваги запропонованого ковпачка стануть очевидними з наведеного нижче опису, що відноситься до прикладу, який не обмежується, з посиланнями на додані креслення, на яких зображено наступне: фіг. 1 - є зображенням запропонованого ковпачка, що показаний зверху; фіг. 2 - є зображенням ковпачка, який зображений на фіг. 1, що показаний знизу; фіг. 3 - є видом зверху ковпачка, який зображений на фіг. 1; фіг. 4-е видом збоку ковпачка, який зображений на фіг. 1; фіг. 5 і 6 - є поздовжнім розрізом ковпачка, який зображений на фіг. 1. На всіх доданих кресленнях номер позиції 1 відноситься до ковпачка, який переважно виготовлений з пластику, для контейнерів для рідин, призначених переважно для дітей, наприклад, для фруктових соків та інших напоїв. Ковпачок 1 містить центральне трубчасте тіло 2, що проходить уздовж центральної осі Х. Центральне тіло 2, яке зовні переважно має циліндричну форму, всередині має різьблення 4 для нагвинчування на горлечко контейнера або соломинку гнучкого пакета. Зверху центральне тіло закрито основою 6. Крім того, ковпачок 1 містить гарантійну закупорку 8, яка виконана з можливістю ушкодження при відгвинчуванні ковпачка від контейнера, яка, наприклад, розташована на нижньому кінці центрального тіла 2, зі сторони, протилежної основи 6. Конструкція і функціональні частини гарантійної закупорки 8 описані, наприклад, в міжнародній заявці WO 2008/050361 того ж заявника. Крім того, ковпачок 1 містить кільцеву стінку 10, що проходить навколо центральної осі X, зовні центрального тіла 2, і яка кільцеподібно оточує його, наприклад, безперервно. Переважно кільцева стінка 10 є рукояткою ковпачка, тобто деталь, що призначена для охоплення користувачем, щоб нагвинчувати ковпачок на контейнер або відгвинтити ковпачок з контейнера. Відповідно до переважного варіанту здійснення кільцева стінка 10 має ковпачкоподібну форму, що сходить на конус у напрямку від нижньої частини (в точці гарантійної закупорки) до верхньої частини (біля основи 6 центрального тіла 2). Кільцева стінка 10 має нижній вільний край 10а і верхній вільний край 10b на основі 6 центрального тіла 2. Наприклад, верхній край 10b є вільним краєм і утворює отвір 14, переважно круглої форми, наприклад, так, щоб закрити в радіальному напрямку основу 6 і центральне тіло 2. Центральне тіло 2 з'єднане з кільцевою стінкою 10. Наприклад, ковпачок 1 містить безліч виступів 16, що проходять в радіально зовнішньому напрямку від центрального тіла 2 і з'єднують центральне тіло з кільцевою стінкою 10. Переважно кількість виступів 16 дорівнює чотирьом, при цьому вони розташовані на однаковій відстані один від одного в кутовому напрямку. У радіальному напрямку кільцева стінка 10 розташована на відстані від центрального тіла, так що завдяки виступам, які розташовано на відстані один від одного в кутовому напрямку, створений канал, відкритий для проходу повітря, щоб запобігти випадкам удушення, наприклад, через випадкове проковтування ковпачка дитиною. Згідно з винаходом нижній вільний край 10а має хвилеподібну форму, тобто він утворений послідовністю западин 20 і вершин 30. 1 UA 115243 C2 5 10 15 20 25 30 35 40 Для западин 20 як точка максимальної близькості до верхнього краю 10b визначена нижня частина 22, а для вершин 30 як точка максимальної віддаленості від верхнього краю 10b визначена верхня частина 32. Переважно западини 20 і вершини 30 розташовані послідовно один за одним, наприклад, з чергуванням. У представленому варіанті здійснення передбачено чотири вершини 30, які чергуються з чотирма западинами 20. Переважно нижній вільний край 10а має послідовну структуру, яка не має гострих кутів, наприклад, нижня частина 22 западин 20 і верхня частина 32 вершин 30 заокруглені. Якщо висота С вершини 30 визначається як відстань уздовж центральної осі X, що розділяє верхню частину 32 вершини 30 і верхній край 10b, а глибина А западини 20 визначається як відстань уздовж центральної осі X між верхньою частиною 32 вершини 30 і нижньою частиною 22 западини 20, то визначається наступне характеристичне відношення: R=C/A. Переважно характеристичне відношення R знаходиться в діапазоні від 1,5 до 2,5 і переважно дорівнює 2. Якщо крок Ρ визначається як відстань кола між верхньою частиною 32 першої вершини 30 і нижньою частиною 22 наступної западини 20, що суміжна з першою вершиною 30, a L - як довжина кола, що проходить під нижньою кромкою, то визначається наступне додаткове характеристичне відношення: Q=L/P. Переважно дане додаткове характеристичне відношення Q знаходиться в діапазоні від 6 (три западини і три вершини) до 12 (шість западин і шість вершин) і переважно дорівнює 8 (чотири западини і чотири вершини). Крім того, переважно в радіальному напрямку гарантійна закупорка 8 охоплюється нижнім вільним краєм 10а, тобто, хоча нижній вільний край 10а розташований на різних висотах від гарантійної закупорки, він оточує гарантійну закупорку в кутовому напрямку. Також переважно ковпачок виготовлений у вигляді цільної деталі з пластику, наприклад, за допомогою формовки. Запропонований ковпачок дозволяє інноваційним чином усунути згаданий з посиланням на відомий рівень техніки недолік, пов'язаний з недостатньою помітністю гарантійної закупорки. Насправді завдяки наявності западин гарантійна закупорка залишається помітною, навіть якщо контейнер або пляшка не перевернуті. Крім того, разом з тим завдяки наявності вершин можна використовувати достатню поверхню охоплювання кільцевої стінки, коли вона діє як рукоятка ковпачка, що призначена для охоплення з метою відгвинчування від контейнера. Зрозуміло, що спеціаліст в даній області може внести зміни в вищеописаний ковпачок, щоб задовольнити додатковим вимогам. Наприклад, відповідно до одного з варіантів здійснення винаходу (тут він не показаний) нижній вільний край має структуру, яка утворена рядом відрізків, що утворюють один з одним гострі кути, наприклад, рядом ламаних відрізків. Відповідно до ще одного додаткового варіанту здійснення винаходу кільцева стінка має форму кулястого ковпачка. Дані модифікації також включені в обсяг правової охорони, який визначений нижченаведеною формулою винаходу. ФОРМУЛА ВИНАХОДУ 45 50 55 1. Ковпачок (1) для контейнера або для соломинки для гнучкого пакета, переважно для утримування рідких харчових продуктів, наприклад фруктового соку та інших аналогічних напоїв, що має гарантійну закупорку (8) і містить кільцеву стінку (10), що має нижній вільний край (10а) з хвилеподібною формою для кращої помітності гарантійної закупорки. 2. Ковпачок (1) за п. 1, який відрізняється тим, що містить трубчасте центральне тіло (2), закрите зверху основою (6) і проходить вздовж центральної осі (X), навколо якої також проходить зазначена кільцева стінка (10), що оточує зовні вказане центральне тіло (2), яке має з внутрішньої сторони різьбу (4) для нагвинчування на контейнер або соломинку. 3. Ковпачок за п. 2, який відрізняється тим, що гарантійна закупорка (8) розташована на нижньому кінці центрального тіла (2), зі сторони, яка протилежна до основи (6). 4. Ковпачок за п. 3, який відрізняється тим, що гарантійна закупорка охоплена в радіальному напрямку нижнім вільним краєм (10а). 5. Ковпачок за будь-яким з пп. 1-4, який відрізняється тим, що кільцева стінка (10) виконана ковпачкоподібною. 2 UA 115243 C2 5 10 15 20 25 6. Ковпачок за будь-яким з пп. 1-5, який відрізняється тим, що хвилеподібна форма нижнього краю (10а) утворена послідовністю западин (20) і вершин (30). 7. Ковпачок за п. 6, який відрізняється тим, що западини (20) утворені з нижньою частиною (22), а вершини (30) утворені з верхньою частиною (32), причому нижня частина (22) і верхня частина (22) заокруглені. 8. Ковпачок за п. 6 або 7, який відрізняється тим, що висота (С) вершини (30) визначена як відстань уздовж центральної осі (X), що розділяє верхню частину (32) вершини (30) і верхній край (10b), глибина (А) западини (20) визначена як відстань уздовж центральної осі (X) між верхньою частиною (32) вершини (30) і нижньою частиною (22) западини (20) і визначено характеристичне відношення як R=C/A, причому R знаходиться в діапазоні від 1,5 до 2,5 і переважно дорівнює 2. 9. Ковпачок за будь-яким з пп. 6-8, який відрізняється тим, що крок (Р) визначений як відстань кола між верхньою частиною (32) першої вершини (30) і нижньою частиною (22) наступної западини (20), що суміжна з першою вершиною (30), L - загальна довжина кола нижньої кромки (10а), і визначено ще одне характеристичне відношення Q=L/P, що знаходиться в діапазоні від 6 до 12 і переважно дорівнює 8. 10. Ковпачок за будь-яким з пп. 1-9, який відрізняється тим, що кільцева стінка (10) має отвір (14) поряд з основою (6) і з'єднана з центральним тілом (6) за допомогою множини виступів (16), які розташовані на відстані один від одного в кутовому напрямку, що проходять в радіально зовнішньому напрямку від центрального тіла (2) і з'єднують вказане центральне тіло з кільцевою стінкою (10). 11. Ковпачок за будь-яким з пп. 1-10, який відрізняється тим, що виготовлений у вигляді цільної деталі з пластику. 3 UA 115243 C2 4 UA 115243 C2 5 UA 115243 C2 6 UA 115243 C2 Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
