Демпфіруючий натяжний пристрій

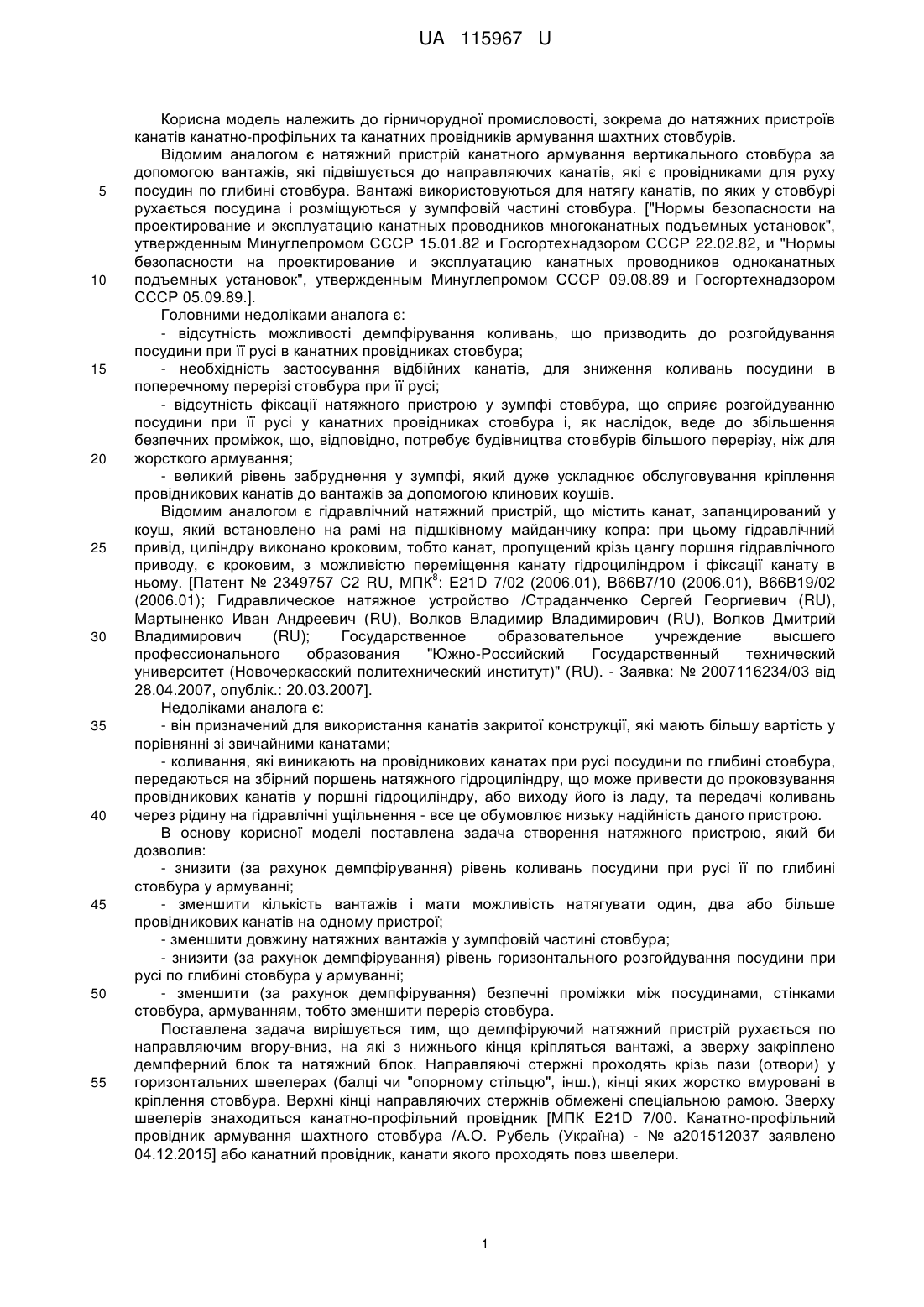

Реферат: UA 115967 U UA 115967 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гірничорудної промисловості, зокрема до натяжних пристроїв канатів канатно-профільних та канатних провідників армування шахтних стовбурів. Відомим аналогом є натяжний пристрій канатного армування вертикального стовбура за допомогою вантажів, які підвішується до направляючих канатів, які є провідниками для руху посудин по глибині стовбура. Вантажі використовуються для натягу канатів, по яких у стовбурі рухається посудина і розміщуються у зумпфовій частині стовбура. ["Нормы безопасности на проектирование и эксплуатацию канатных проводников многоканатных подъемных установок", утвержденным Минуглепромом СССР 15.01.82 и Госгортехнадзором СССР 22.02.82, и "Нормы безопасности на проектирование и эксплуатацию канатных проводников одноканатных подъемных установок", утвержденным Минуглепромом СССР 09.08.89 и Госгортехнадзором СССР 05.09.89.]. Головними недоліками аналога є: - відсутність можливості демпфірування коливань, що призводить до розгойдування посудини при її русі в канатних провідниках стовбура; - необхідність застосування відбійних канатів, для зниження коливань посудини в поперечному перерізі стовбура при її русі; - відсутність фіксації натяжного пристрою у зумпфі стовбура, що сприяє розгойдуванню посудини при її русі у канатних провідниках стовбура і, як наслідок, веде до збільшення безпечних проміжок, що, відповідно, потребує будівництва стовбурів більшого перерізу, ніж для жорсткого армування; - великий рівень забруднення у зумпфі, який дуже ускладнює обслуговування кріплення провідникових канатів до вантажів за допомогою клинових коушів. Відомим аналогом є гідравлічний натяжний пристрій, що містить канат, запанцирований у коуш, який встановлено на рамі на підшківному майданчику копра: при цьому гідравлічний привід, циліндру виконано кроковим, тобто канат, пропущений крізь цангу поршня гідравлічного приводу, є кроковим, з можливістю переміщення канату гідроциліндром і фіксації канату в 8 ньому. [Патент № 2349757 С2 RU, МПК : E21D 7/02 (2006.01), В66В7/10 (2006.01), В66В19/02 (2006.01); Гидравлическое натяжное устройство /Страданченко Сергей Георгиевич (RU), Мартыненко Иван Андреевич (RU), Волков Владимир Владимирович (RU), Волков Дмитрий Владимирович (RU); Государственное образовательное учреждение высшего профессионального образования "Южно-Российский Государственный технический университет (Новочеркасский политехнический институт)" (RU). - Заявка: № 2007116234/03 від 28.04.2007, опублік.: 20.03.2007]. Недоліками аналога є: - він призначений для використання канатів закритої конструкції, які мають більшу вартість у порівнянні зі звичайними канатами; - коливання, які виникають на провідникових канатах при русі посудини по глибині стовбура, передаються на збірний поршень натяжного гідроциліндру, що може привести до проковзування провідникових канатів у поршні гідроциліндру, або виходу його із ладу, та передачі коливань через рідину на гідравлічні ущільнення - все це обумовлює низьку надійність даного пристрою. В основу корисної моделі поставлена задача створення натяжного пристрою, який би дозволив: - знизити (за рахунок демпфірування) рівень коливань посудини при русі її по глибині стовбура у армуванні; - зменшити кількість вантажів і мати можливість натягувати один, два або більше провідникових канатів на одному пристрої; - зменшити довжину натяжних вантажів у зумпфовій частині стовбура; - знизити (за рахунок демпфірування) рівень горизонтального розгойдування посудини при русі по глибині стовбура у армуванні; - зменшити (за рахунок демпфірування) безпечні проміжки між посудинами, стінками стовбура, армуванням, тобто зменшити переріз стовбура. Поставлена задача вирішується тим, що демпфіруючий натяжний пристрій рухається по направляючим вгору-вниз, на які з нижнього кінця кріпляться вантажі, а зверху закріплено демпферний блок та натяжний блок. Направляючі стержні проходять крізь пази (отвори) у горизонтальних швелерах (балці чи "опорному стільцю", інш.), кінці яких жорстко вмуровані в кріплення стовбура. Верхні кінці направляючих стержнів обмежені спеціальною рамою. Зверху швелерів знаходиться канатно-профільний провідник [МПК E21D 7/00. Канатно-профільний провідник армування шахтного стовбура /А.О. Рубель (Україна) - № а201512037 заявлено 04.12.2015] або канатний провідник, канати якого проходять повз швелери. 1 UA 115967 U 5 10 15 20 25 30 35 40 45 50 55 Канати провідника за допомогою цангового кріплення закріплено у натяжному блоці. Натяжний блок має розбірну конструкцію, знизу його знаходиться затискаюча пластина, яка затискає цангові кріплення канатів всередину конусних отворів блока за допомогою болтів. Цангові кріплення заклинюють канат у блоці знизу, натяг канатів здійснюється вантажами, які передають зусилля на верх натяжного блока за рахунок напрямних. Демпфіруючий блок розташовано на направляючих між натяжним блоком, у якому закріплені канати провідників - знизу, і швелерами. Канати провідника проходять крізь демпфіруючий блок. Він має дві частини: верхню і нижню, які мають на кінцях фаски з різних сторін для забезпечення входу "одне в одне". Між ними всередині розташовані пластини (гумові, композитні або інші), які демпфірують динамічне навантаження. Знизу конструкції знаходяться вантажі, крізь які проходять направляючі, вони опираються на пластину, яка закріплена до направляючих болтовим з'єднанням. Демпфіруючий натяжний пристрій дозволяє: - зменшити кількість вантажів і мати можливість натягувати як один провідниковий канат так і два, три, чотири або більше на одному пристрою; - розподіляти габарити вантажів по горизонталі, що дозволяє не збільшувати довжину зумпфової частини стовбура для розташування вантажів; - знизити (за рахунок демпфірування) рівень горизонтального розгойдування посудини при русі по глибині стовбура у армуванні і, внаслідок цього, зменшити безпечні проміжки між посудинами, армуванням, стінками стовбура, тобто зменшити його переріз; - знизити (за рахунок демпфірування) динамічний рівень коливань при русі посудини по глибині стовбура у системі "посудина-армування", збільшивши, таким чином, термін служби армування. Корисна модель пояснюється кресленнями. На фіг. 1 - Демпфіруючий натяжний пристрій. Розріз 1-1. На фіг. 1 - зображено демпфіруючий натяжний пристрій канатів, де 1 - канатно-профільний провідник або канатний провідник; 2 - опорний лист; 3 - горизонтальні швелери (балки чи "опорні стільці", інше), які кінцями вмуровані у кріплення стовбура; 4 - обмежуюча рама; 5 направляючі стержні натяжної рами; 6 - демпферний блок; 61 - кріплення верхньої частини демпферного блока до низу швелерів 3; 7 - болтове кріплення на направляючих стержнях 5, на яке передається зусилля від вантажів 12; 8 - розбірний натяжний блок; 81 - конусні виїмки під цангове кріплення канатів; 9 - цангові кріплення канатів; 10 - болтове з'єднання; 11 - затискаюча планка цангового кріплення 9; 12 - вантажі, крізь які проходять направляючі стержні 5; 121 отвори для канатів при монтажі; 13 - опорна планка вантажів 11, крізь яку проходять направляючі стержні 5, яка спирається на гайки, накручені на направляючі стержні 5; 14 - канати канатно-профільного провідника або канатного провідника. На фіг. 2 - Вигляд збоку. На фіг. 2 - зображено вигляд збоку демпфіруючого натяжного пристрою канатів, де 1 канатно-профільний провідник або канатний провідник; 2 - опорний лист; 3 - горизонтальні швелери (балки, "опорні стільці", інше), які кінцями вмуровані у кріплення стовбура; 4 обмежуюча рама; 5 - направляючі стержні натяжної рами; 6 - демпферний блок; 61 - болтове кріплення верхньої частини демпферного пристрою 6 до низу швелерів 3; 7 - болтове кріплення на направляючих стержнях 5, на яке передається зусилля від вантажів; 8 - натяжний блок; 9 цангові кріплення; 10 - болтове з'єднання; 11 - затискаюча планка цангового кріплення 9; 12 вантажі, крізь які проходять направляючі стержні 5; 13 - опорна планка вантажів 11, крізь яку проходять направляючі стержні 5, яка спирається на гайки, накручені на направляючі стержні 5; 14 - канати канатно-профільного провідника або канатного провідника. На фіг. 3 - Ізометрія. На фіг. 3 - зображено ізометричний вигляд демпфіруючого натяжного пристрою канатів, де 1 - канатно-профільний провідник або канатний провідник; 2 - опорний лист; 3 - горизонтальні швелери (балки чи "опорні стільці", інше), які кінцями вмуровані у кріплення стовбура; 4 обмежуюча рама; 5 - направляючі стержні натяжної рами; 6 - демпферний блок; 61 - болтове кріплення верхньої частини демпферного пристрою 6 до низу швелерів 3; 7 - болтове кріплення на направляючих стержнях 5, на яке передається зусилля від вантажів; 8 - натяжний блок; 9 цангові кріплення канатів; 10 - болтове з'єднання; 11 - затискаюча планка цангового кріплення 9; 12 - вантажі, крізь які проходять направляючі стержні 5; 121 - монтажні отвори у вантажах; 13 опорна планка вантажів 11, крізь яку проходять направляючі стержні 5, спирається на гайки; 14 канати канатно-профільного провідника або канатного провідника. На фіг. 4 - Натяжний блок. 2 UA 115967 U 5 10 15 20 25 На фіг. 4 - зображено розбірний натяжний блок демпфіруючого натяжного пристрою канатів, де 5 - направляючі стержні натяжної рами; 7 - болтове кріплення на направляючих стержнях 5, на яке передається зусилля від вантажів; 8 - натяжний блок; 81 - передня частина натяжного блока; 82 - середня частина блока; 83 - задня частина блока; 9 - цангові кріплення канатів; 10 болтове з'єднання; 11 - затискаюча планка цангового кріплення 9; 14 - канати канатнопрофільного провідника. На фіг. 5 - цангове кріплення. На фіг. 5 - зображено цангове кріплення, де 14 - канат, 9 - цангові кріплення; На фіг. 6 - демпферний блок. На фіг. 6 - зображено демпферний блок демпфіруючого натяжного пристрою канатів, де 3 горизонтальні швелери (балки чи "опорні стільці", інше), які кінцями вмуровані у кріплення стовбура; 5 - направляючі стержні натяжної рами; 6 - демпферний блок; 61 - кріплення верхньої частини 62 демпферного блока 6 до низу швелерів 3; 62 - верхня частина блока; 63 - нижня частина блока; 64 - пластини (гумові, композитні або інші), крізь яких проходять канати 14; 65 фаски на кінцях з різних сторін для забезпечення входу верхньої 61 та нижньої частини 62 "одне в одне"; 66 - обмежуючий виступ; 14 - канати канатно-профільного провідника або канатного провідника. Рухаючись по глибині стовбура, посудина вигинає канатно-профільні провідники 1 або канатні провідники та підіймає вантажі, далі вантажі, під власною вагою опускаючись, надають зворотне зусилля провіднику 1 або канатному провіднику, яке передається посудині, далі зусилля передається на протилежний провідник 1, таким чином, відбувається підкачка енергії, тобто збільшення рівня динамічного навантаження у системі "посудина-армування". При роботі демпфіруючого натяжного пристрою зусилля підтягування вантажів 12 вгору гаситься демпферним блоком 6, а саме пластинами 64 (гума, композит, інше), виключаючи розгойдування вантажів вгору вниз, забезпечуючи, таким чином, зниження коливань у системі "посудина-армування". Розгойдуванню вантажів 12 у горизонтальній площині та підкачки енергії у систему "посудина-армування" запобігають направляючі 5, які проходять крізь усю конструкцію демпфіруючого натяжного пристрою, швелері 3 і верхні кінці яких закріплено обмежуючою рамою 4 до швелерів 3. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 1. Демпфіруючий натяжний пристрій канатів, який розташовано у зумпфовій частині стовбура, має вантажі, прикріплені до канатно-профільних або канатних провідників армування стовбурів шахт та копалень, який відрізняється тим, що він демпфірує коливання, які передаються від рухомої посудини на провідники, за рахунок демпфіруючого блока (гума, композит, інше), та рухається по напрямних. 2. Демпфіруючий натяжний пристрій за п. 1, який відрізняється тим, що демпфіруючий пристрій складається з двох частин, які рухаються одна в одну та мають направляючі фаски. 3. Демпфіруючий натяжний пристрій за п. 1, який відрізняється тим, що він може мати автоматичну систему контролю навантаження канатів. 4. Демпфіруючий натяжний пристрій за п. 1, який відрізняється тим, що він може мати пружини, для притиснення пластин (гуми, композиту, іншого). 3 UA 115967 U 4 UA 115967 U 5 UA 115967 U 6 UA 115967 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
