Джгут-турнікет

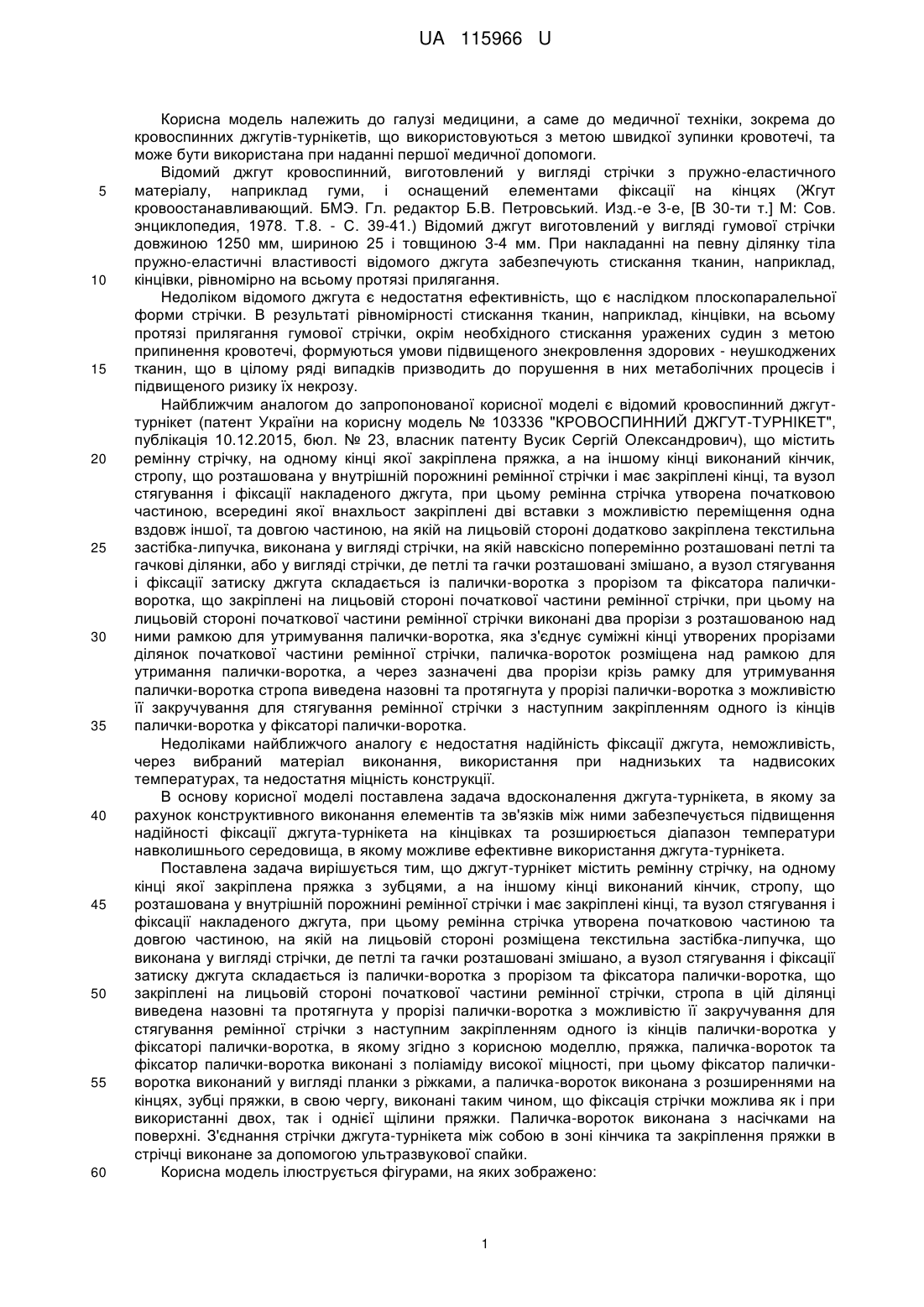

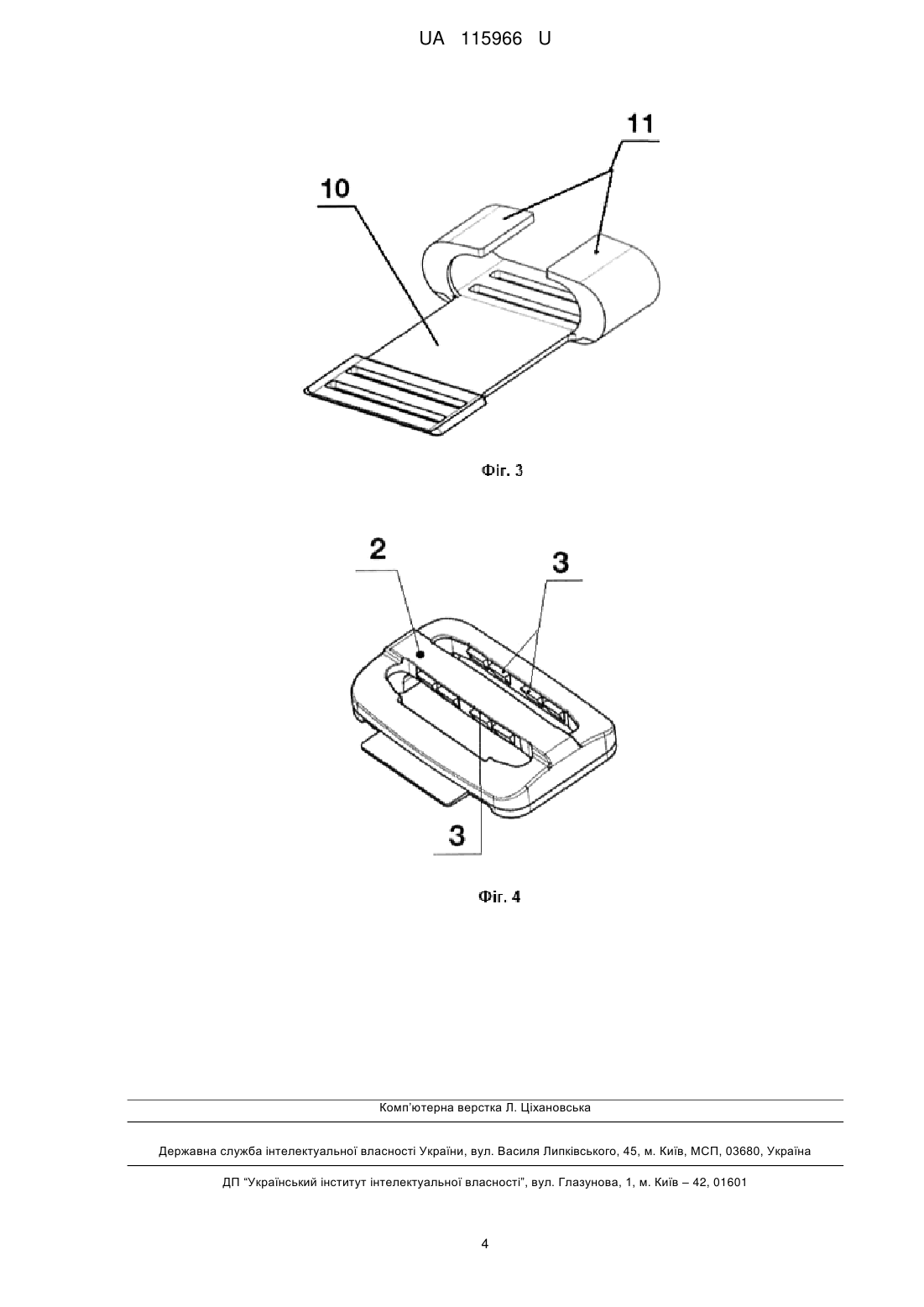

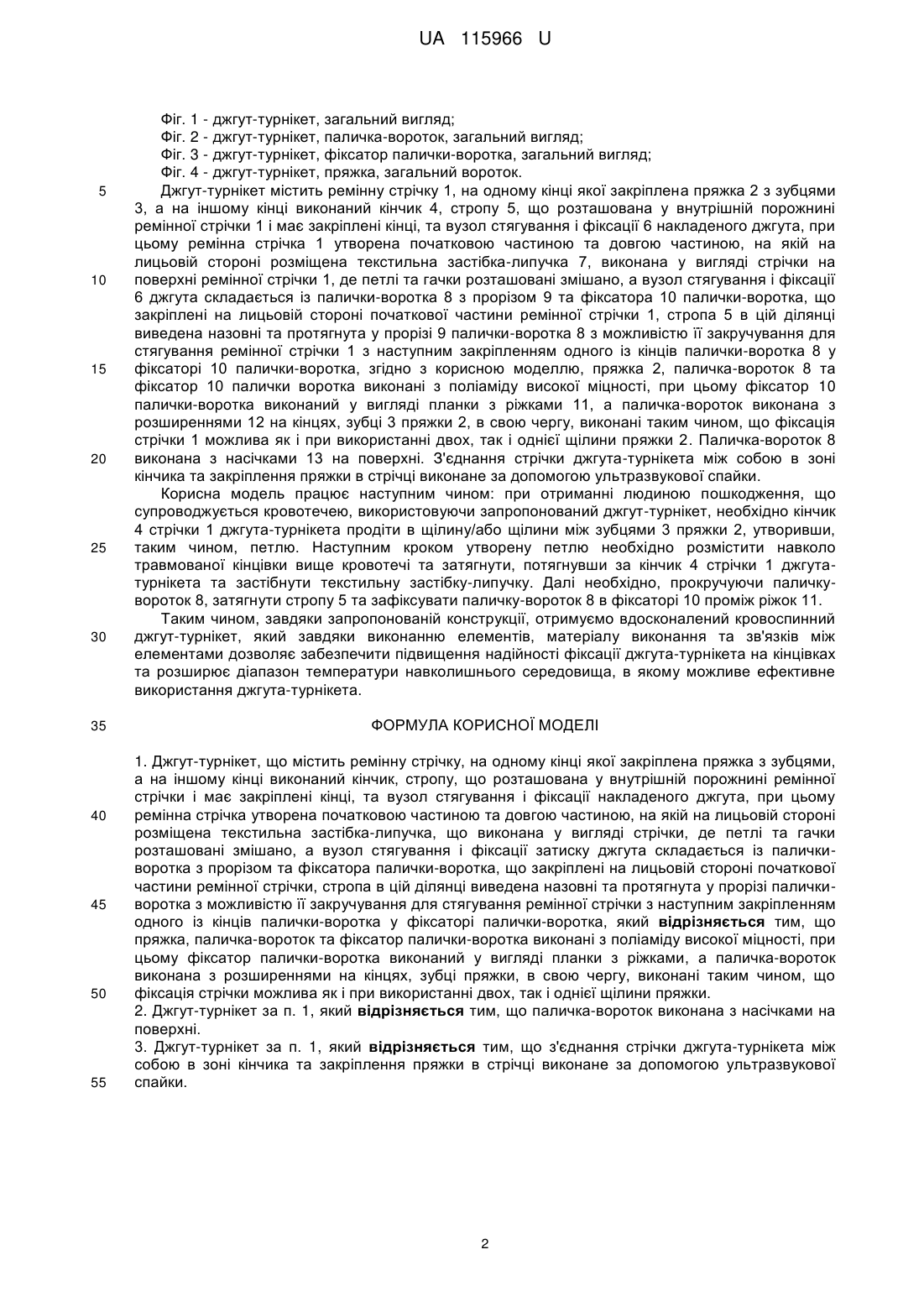

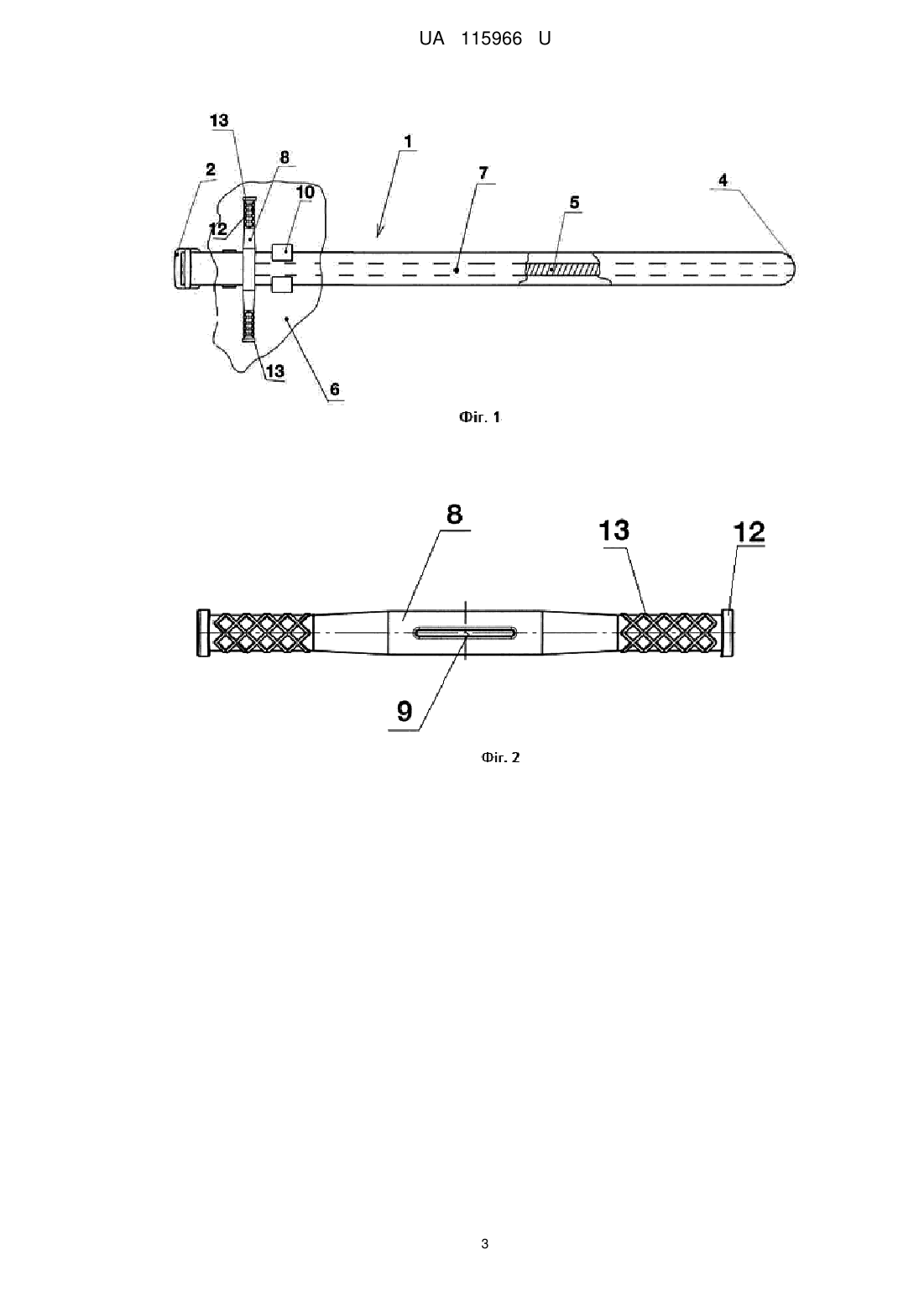

Реферат: UA 115966 U UA 115966 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі медицини, а саме до медичної техніки, зокрема до кровоспинних джгутів-турнікетів, що використовуються з метою швидкої зупинки кровотечі, та може бути використана при наданні першої медичної допомоги. Відомий джгут кровоспинний, виготовлений у вигляді стрічки з пружно-еластичного матеріалу, наприклад гуми, і оснащений елементами фіксації на кінцях (Жгут кровоостанавливающий. БМЭ. Гл. редактор Б.В. Петровський. Изд.-е 3-е, [В 30-ти т.] М: Сов. энциклопедия, 1978. Т.8. - С. 39-41.) Відомий джгут виготовлений у вигляді гумової стрічки довжиною 1250 мм, шириною 25 і товщиною 3-4 мм. При накладанні на певну ділянку тіла пружно-еластичні властивості відомого джгута забезпечують стискання тканин, наприклад, кінцівки, рівномірно на всьому протязі прилягання. Недоліком відомого джгута є недостатня ефективність, що є наслідком плоскопаралельної форми стрічки. В результаті рівномірності стискання тканин, наприклад, кінцівки, на всьому протязі прилягання гумової стрічки, окрім необхідного стискання уражених судин з метою припинення кровотечі, формуються умови підвищеного знекровлення здорових - неушкоджених тканин, що в цілому ряді випадків призводить до порушення в них метаболічних процесів і підвищеного ризику їх некрозу. Найближчим аналогом до запропонованої корисної моделі є відомий кровоспинний джгуттурнікет (патент України на корисну модель № 103336 "КРОВОСПИННИЙ ДЖГУТ-ТУРНІКЕТ", публікація 10.12.2015, бюл. № 23, власник патенту Вусик Сергій Олександрович), що містить ремінну стрічку, на одному кінці якої закріплена пряжка, а на іншому кінці виконаний кінчик, стропу, що розташована у внутрішній порожнині ремінної стрічки і має закріплені кінці, та вузол стягування і фіксації накладеного джгута, при цьому ремінна стрічка утворена початковою частиною, всередині якої внахльост закріплені дві вставки з можливістю переміщення одна вздовж іншої, та довгою частиною, на якій на лицьовій стороні додатково закріплена текстильна застібка-липучка, виконана у вигляді стрічки, на якій навскісно поперемінно розташовані петлі та гачкові ділянки, або у вигляді стрічки, де петлі та гачки розташовані змішано, а вузол стягування і фіксації затиску джгута складається із палички-воротка з прорізом та фіксатора паличкиворотка, що закріплені на лицьовій стороні початкової частини ремінної стрічки, при цьому на лицьовій стороні початкової частини ремінної стрічки виконані два прорізи з розташованою над ними рамкою для утримування палички-воротка, яка з'єднує суміжні кінці утворених прорізами ділянок початкової частини ремінної стрічки, паличка-вороток розміщена над рамкою для утримання палички-воротка, а через зазначені два прорізи крізь рамку для утримування палички-воротка стропа виведена назовні та протягнута у прорізі палички-воротка з можливістю її закручування для стягування ремінної стрічки з наступним закріпленням одного із кінців палички-воротка у фіксаторі палички-воротка. Недоліками найближчого аналогу є недостатня надійність фіксації джгута, неможливість, через вибраний матеріал виконання, використання при наднизьких та надвисоких температурах, та недостатня міцність конструкції. В основу корисної моделі поставлена задача вдосконалення джгута-турнікета, в якому за рахунок конструктивного виконання елементів та зв'язків між ними забезпечується підвищення надійності фіксації джгута-турнікета на кінцівках та розширюється діапазон температури навколишнього середовища, в якому можливе ефективне використання джгута-турнікета. Поставлена задача вирішується тим, що джгут-турнікет містить ремінну стрічку, на одному кінці якої закріплена пряжка з зубцями, а на іншому кінці виконаний кінчик, стропу, що розташована у внутрішній порожнині ремінної стрічки і має закріплені кінці, та вузол стягування і фіксації накладеного джгута, при цьому ремінна стрічка утворена початковою частиною та довгою частиною, на якій на лицьовій стороні розміщена текстильна застібка-липучка, що виконана у вигляді стрічки, де петлі та гачки розташовані змішано, а вузол стягування і фіксації затиску джгута складається із палички-воротка з прорізом та фіксатора палички-воротка, що закріплені на лицьовій стороні початкової частини ремінної стрічки, стропа в цій ділянці виведена назовні та протягнута у прорізі палички-воротка з можливістю її закручування для стягування ремінної стрічки з наступним закріпленням одного із кінців палички-воротка у фіксаторі палички-воротка, в якому згідно з корисною моделлю, пряжка, паличка-вороток та фіксатор палички-воротка виконані з поліаміду високої міцності, при цьому фіксатор паличкиворотка виконаний у вигляді планки з ріжками, а паличка-вороток виконана з розширеннями на кінцях, зубці пряжки, в свою чергу, виконані таким чином, що фіксація стрічки можлива як і при використанні двох, так і однієї щілини пряжки. Паличка-вороток виконана з насічками на поверхні. З'єднання стрічки джгута-турнікета між собою в зоні кінчика та закріплення пряжки в стрічці виконане за допомогою ультразвукової спайки. Корисна модель ілюструється фігурами, на яких зображено: 1 UA 115966 U 5 10 15 20 25 30 35 40 45 50 55 Фіг. 1 - джгут-турнікет, загальний вигляд; Фіг. 2 - джгут-турнікет, паличка-вороток, загальний вигляд; Фіг. 3 - джгут-турнікет, фіксатор палички-воротка, загальний вигляд; Фіг. 4 - джгут-турнікет, пряжка, загальний вороток. Джгут-турнікет містить ремінну стрічку 1, на одному кінці якої закріплена пряжка 2 з зубцями 3, а на іншому кінці виконаний кінчик 4, стропу 5, що розташована у внутрішній порожнині ремінної стрічки 1 і має закріплені кінці, та вузол стягування і фіксації 6 накладеного джгута, при цьому ремінна стрічка 1 утворена початковою частиною та довгою частиною, на якій на лицьовій стороні розміщена текстильна застібка-липучка 7, виконана у вигляді стрічки на поверхні ремінної стрічки 1, де петлі та гачки розташовані змішано, а вузол стягування і фіксації 6 джгута складається із палички-воротка 8 з прорізом 9 та фіксатора 10 палички-воротка, що закріплені на лицьовій стороні початкової частини ремінної стрічки 1, стропа 5 в цій ділянці виведена назовні та протягнута у прорізі 9 палички-воротка 8 з можливістю її закручування для стягування ремінної стрічки 1 з наступним закріпленням одного із кінців палички-воротка 8 у фіксаторі 10 палички-воротка, згідно з корисною моделлю, пряжка 2, паличка-вороток 8 та фіксатор 10 палички воротка виконані з поліаміду високої міцності, при цьому фіксатор 10 палички-воротка виконаний у вигляді планки з ріжками 11, а паличка-вороток виконана з розширеннями 12 на кінцях, зубці 3 пряжки 2, в свою чергу, виконані таким чином, що фіксація стрічки 1 можлива як і при використанні двох, так і однієї щілини пряжки 2. Паличка-вороток 8 виконана з насічками 13 на поверхні. З'єднання стрічки джгута-турнікета між собою в зоні кінчика та закріплення пряжки в стрічці виконане за допомогою ультразвукової спайки. Корисна модель працює наступним чином: при отриманні людиною пошкодження, що супроводжується кровотечею, використовуючи запропонований джгут-турнікет, необхідно кінчик 4 стрічки 1 джгута-турнікета продіти в щілину/або щілини між зубцями 3 пряжки 2, утворивши, таким чином, петлю. Наступним кроком утворену петлю необхідно розмістити навколо травмованої кінцівки вище кровотечі та затягнути, потягнувши за кінчик 4 стрічки 1 джгутатурнікета та застібнути текстильну застібку-липучку. Далі необхідно, прокручуючи паличкувороток 8, затягнути стропу 5 та зафіксувати паличку-вороток 8 в фіксаторі 10 проміж ріжок 11. Таким чином, завдяки запропонованій конструкції, отримуємо вдосконалений кровоспинний джгут-турнікет, який завдяки виконанню елементів, матеріалу виконання та зв'язків між елементами дозволяє забезпечити підвищення надійності фіксації джгута-турнікета на кінцівках та розширює діапазон температури навколишнього середовища, в якому можливе ефективне використання джгута-турнікета. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Джгут-турнікет, що містить ремінну стрічку, на одному кінці якої закріплена пряжка з зубцями, а на іншому кінці виконаний кінчик, стропу, що розташована у внутрішній порожнині ремінної стрічки і має закріплені кінці, та вузол стягування і фіксації накладеного джгута, при цьому ремінна стрічка утворена початковою частиною та довгою частиною, на якій на лицьовій стороні розміщена текстильна застібка-липучка, що виконана у вигляді стрічки, де петлі та гачки розташовані змішано, а вузол стягування і фіксації затиску джгута складається із паличкиворотка з прорізом та фіксатора палички-воротка, що закріплені на лицьовій стороні початкової частини ремінної стрічки, стропа в цій ділянці виведена назовні та протягнута у прорізі паличкиворотка з можливістю її закручування для стягування ремінної стрічки з наступним закріпленням одного із кінців палички-воротка у фіксаторі палички-воротка, який відрізняється тим, що пряжка, паличка-вороток та фіксатор палички-воротка виконані з поліаміду високої міцності, при цьому фіксатор палички-воротка виконаний у вигляді планки з ріжками, а паличка-вороток виконана з розширеннями на кінцях, зубці пряжки, в свою чергу, виконані таким чином, що фіксація стрічки можлива як і при використанні двох, так і однієї щілини пряжки. 2. Джгут-турнікет за п. 1, який відрізняється тим, що паличка-вороток виконана з насічками на поверхні. 3. Джгут-турнікет за п. 1, який відрізняється тим, що з'єднання стрічки джгута-турнікета між собою в зоні кінчика та закріплення пряжки в стрічці виконане за допомогою ультразвукової спайки. 2 UA 115966 U 3 UA 115966 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
