Котел опалювальний комбінований

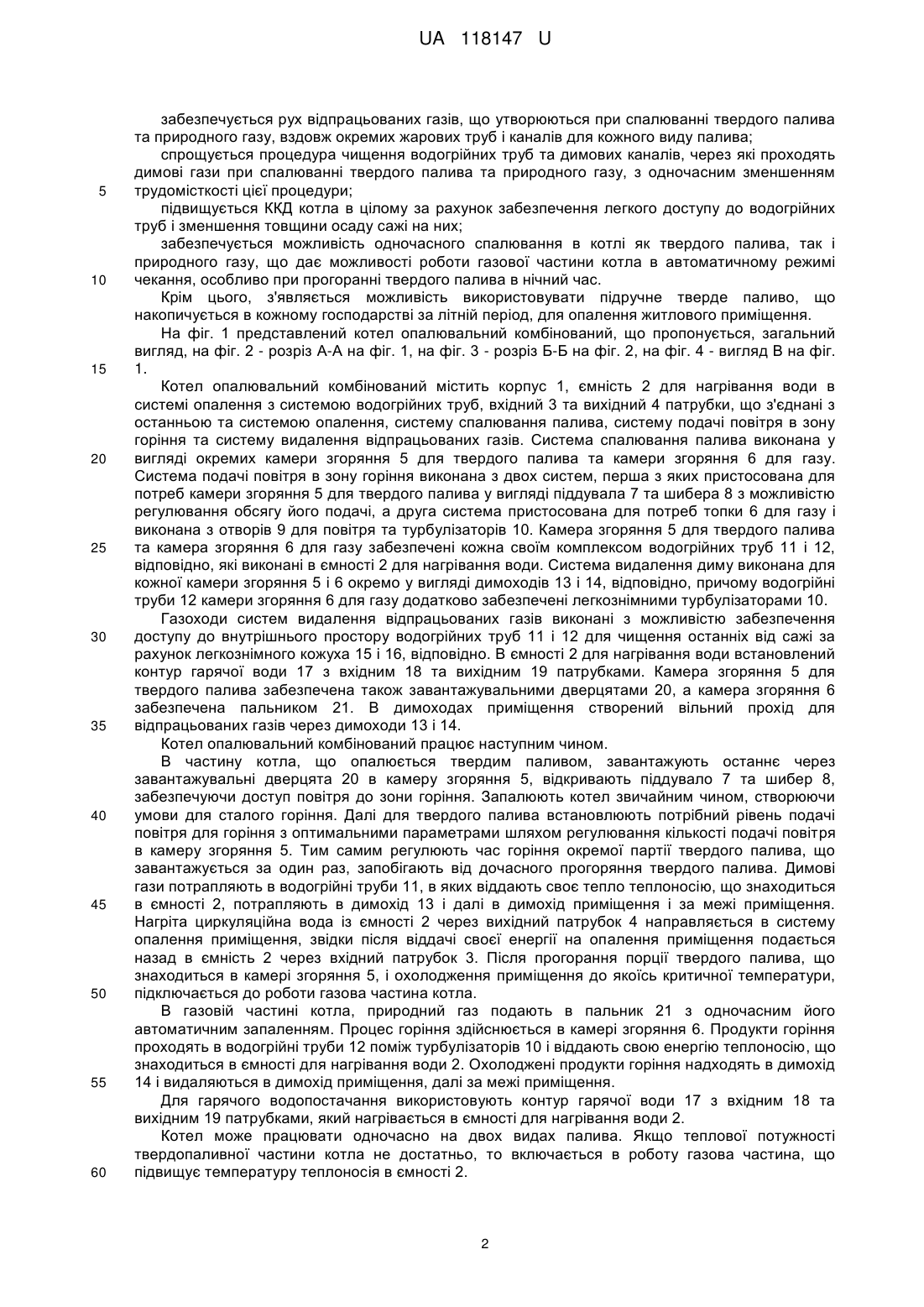

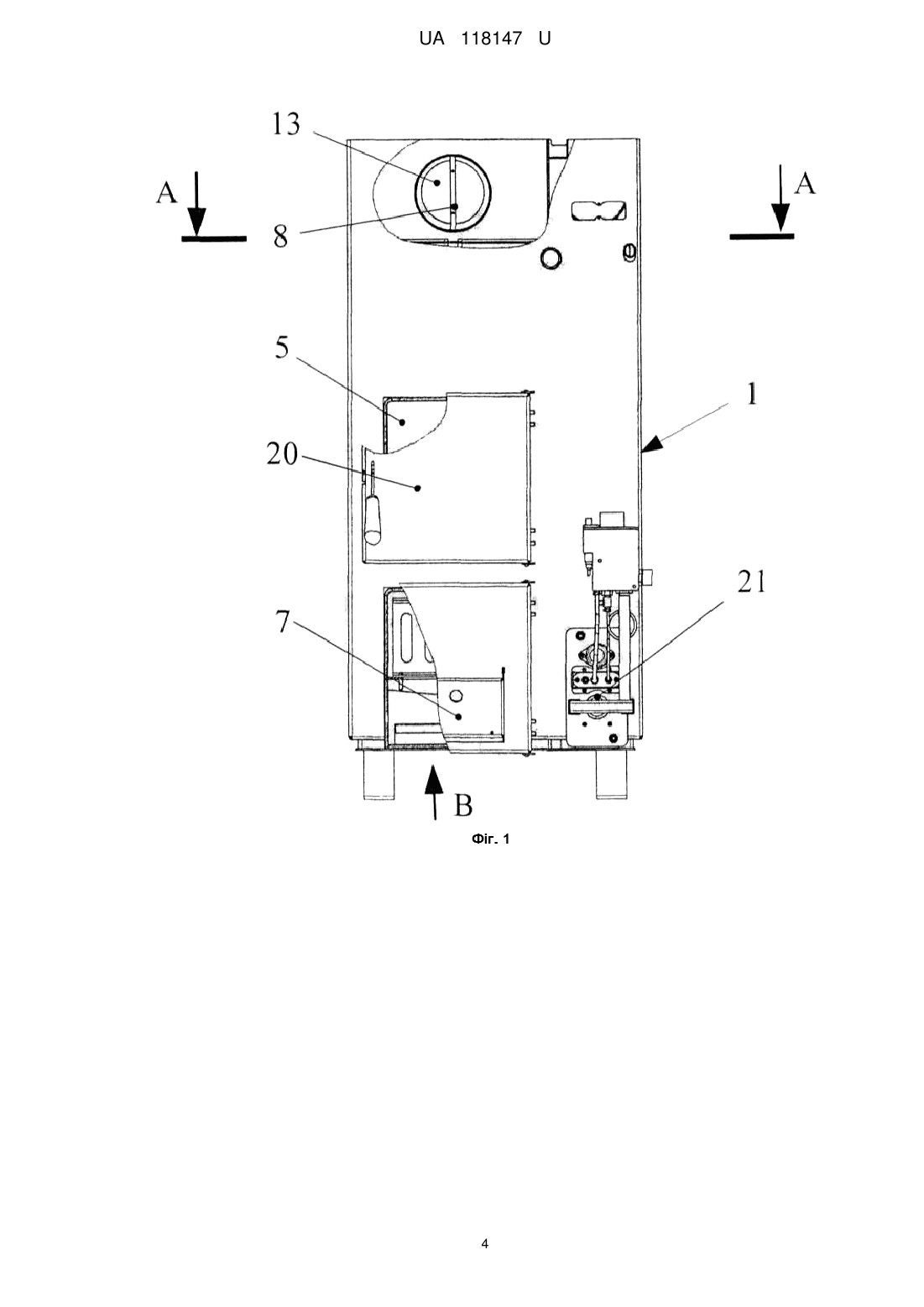

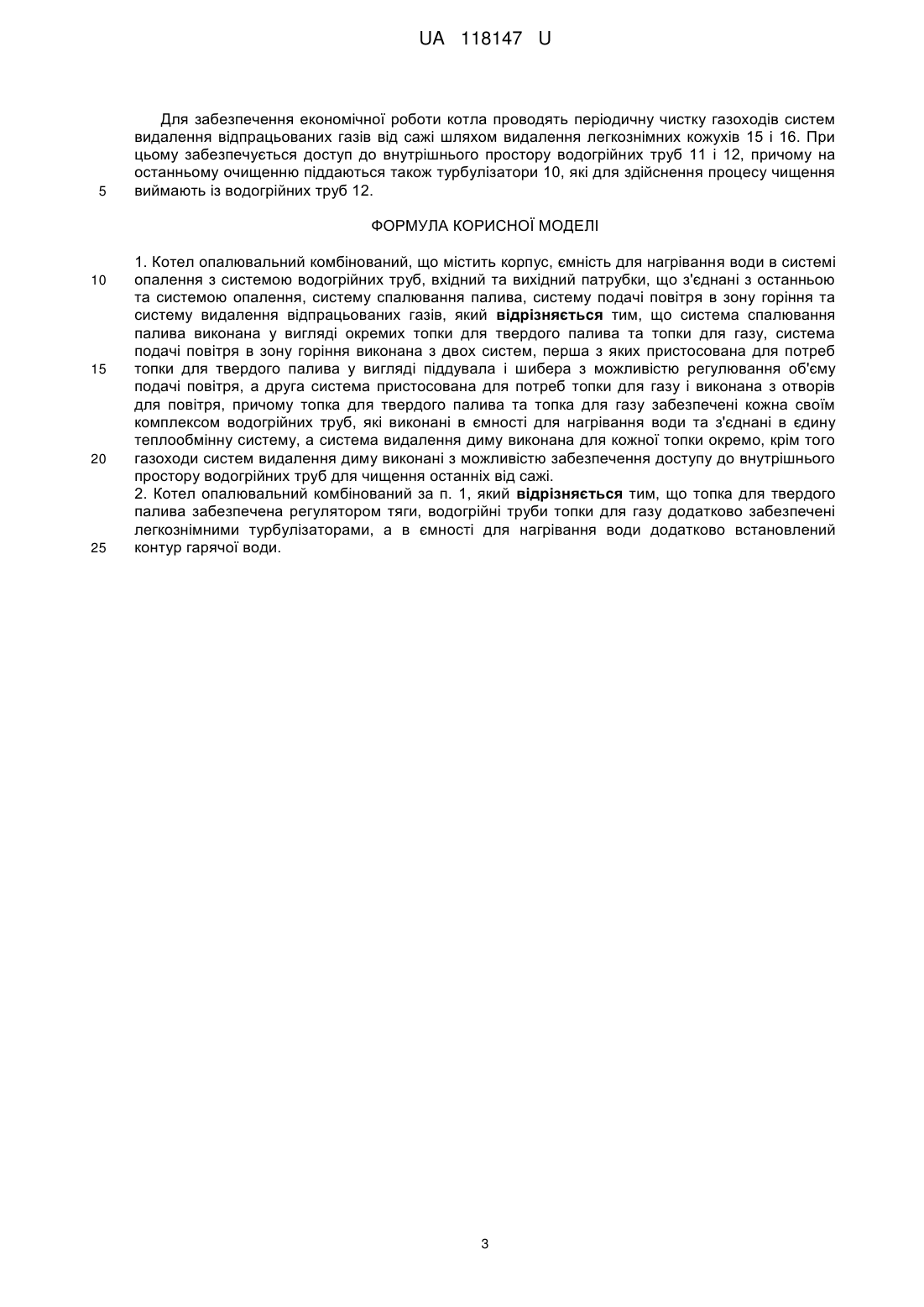

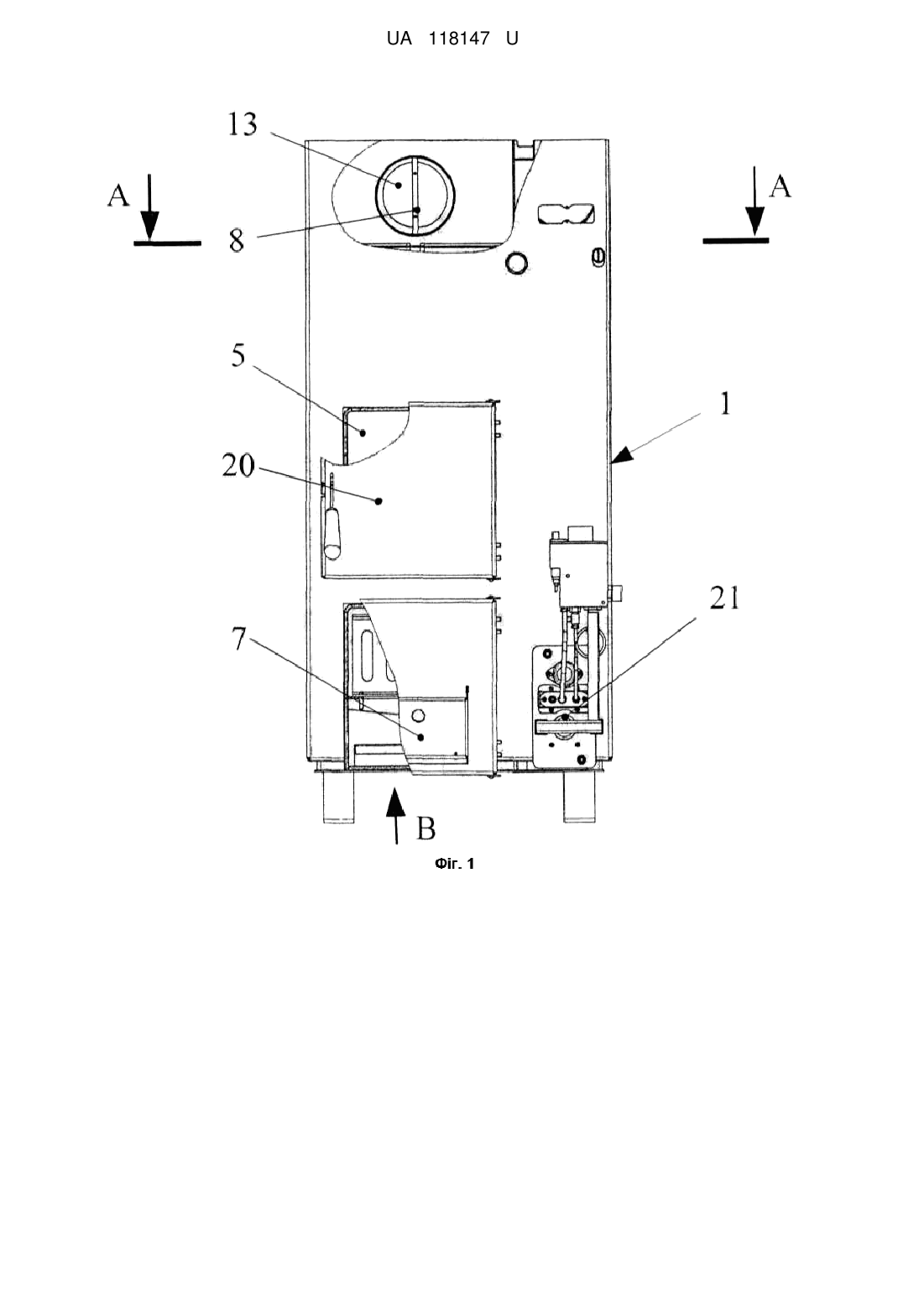

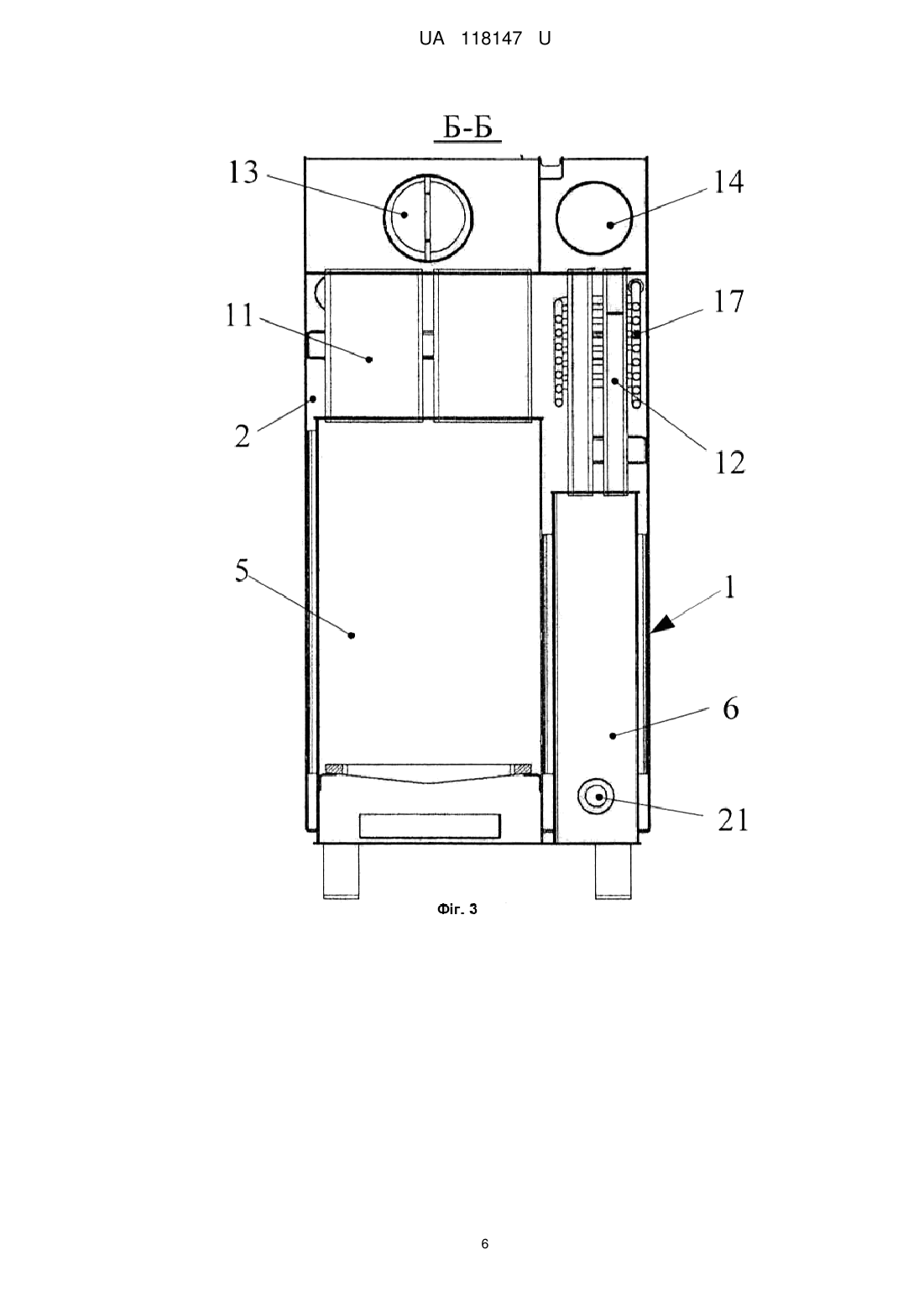

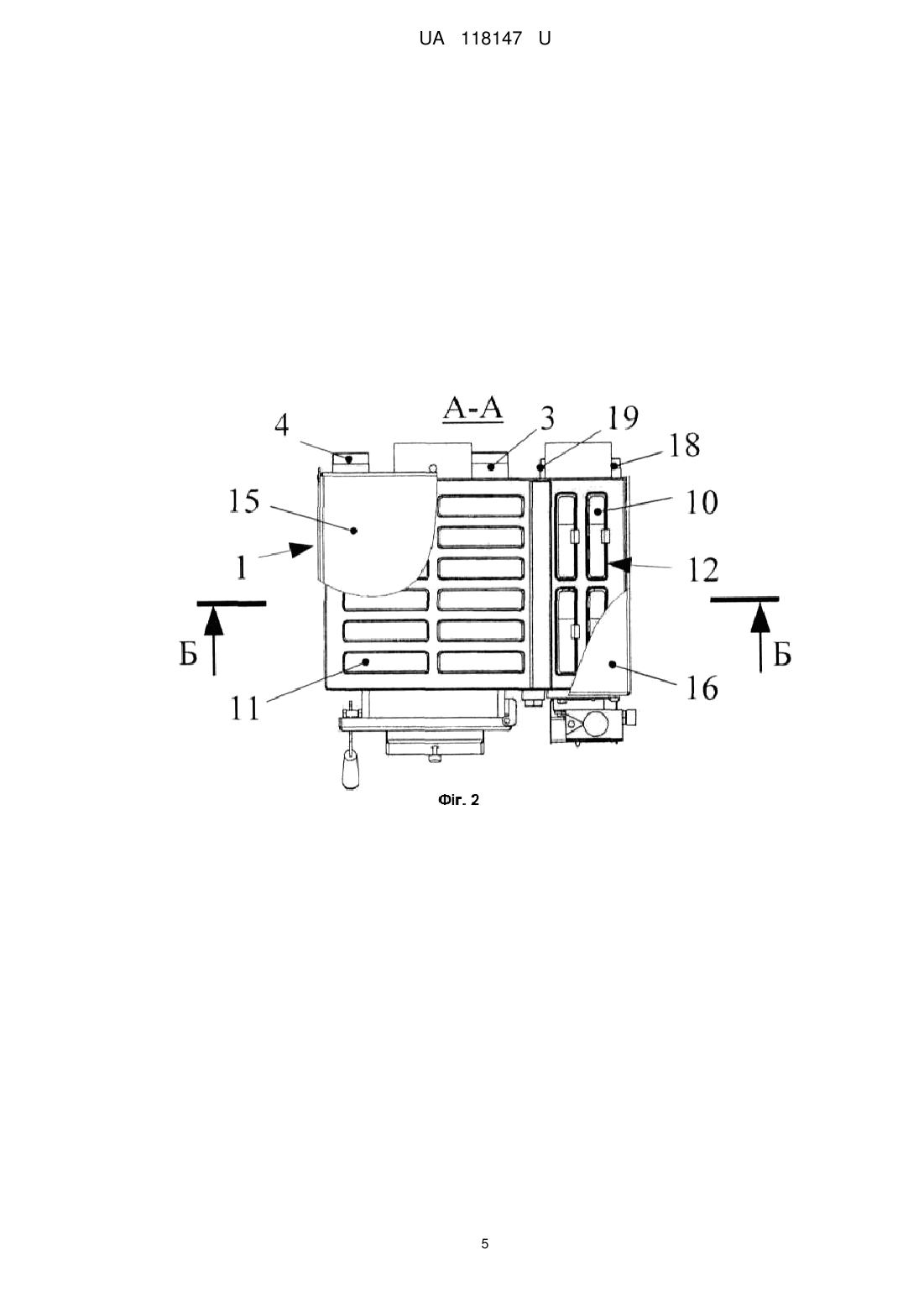

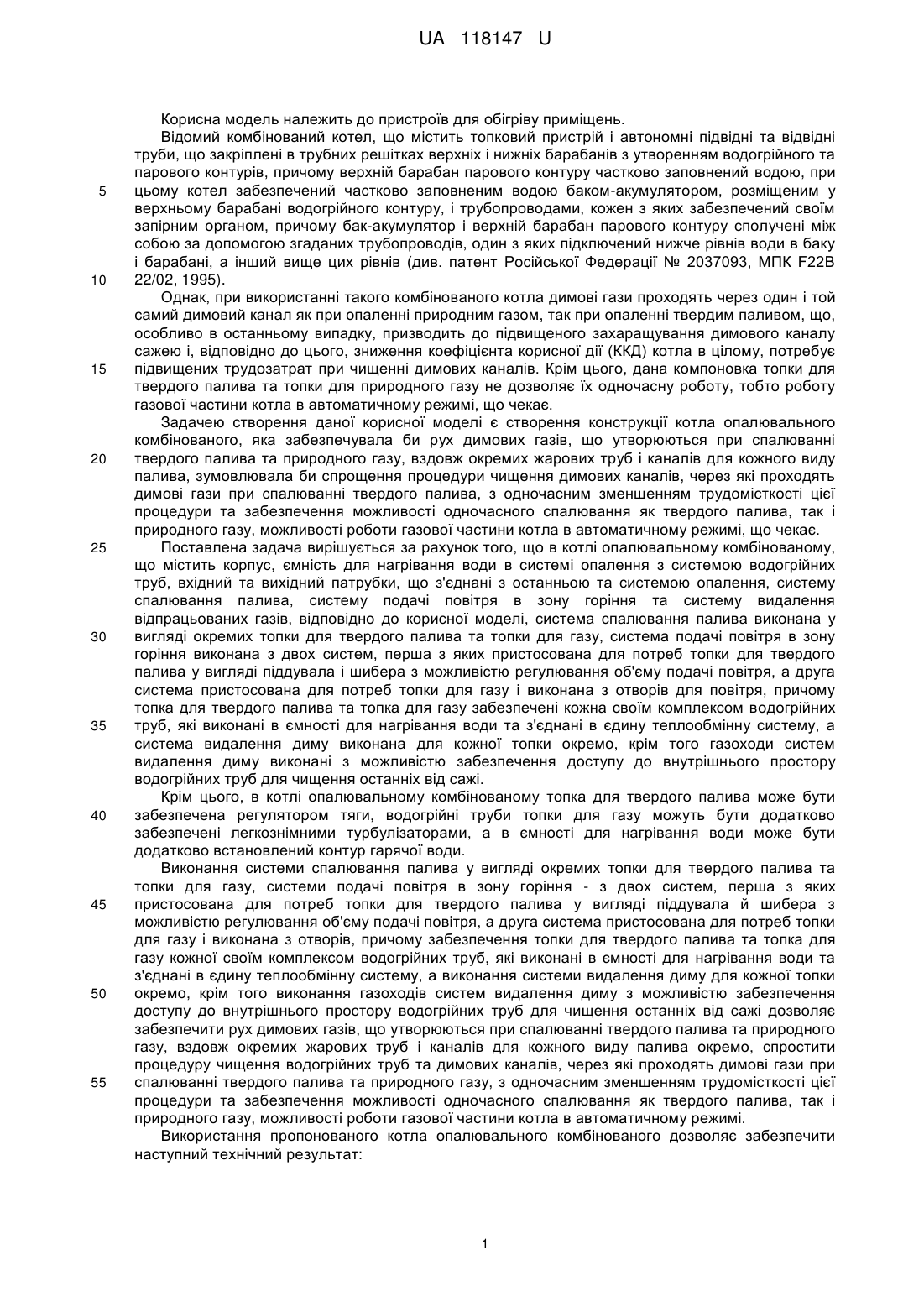

Реферат: Котел опалювальний комбінований містить корпус, ємність для нагрівання води в системі опалення з системою водогрійних труб, вхідний та вихідний патрубки, що з'єднані з останньою та системою опалення, систему спалювання палива, систему подачі повітря в зону горіння та систему видалення відпрацьованих газів. Система спалювання палива виконана у вигляді окремих топки для твердого палива та топки для газу. Система подачі повітря в зону горіння виконана з двох систем, перша з яких пристосована для потреб топки для твердого палива у вигляді піддувала і шибера з можливістю регулювання об'єму подачі повітря, а друга система пристосована для потреб топки для газу і виконана з отворів для повітря. При цьому топка для твердого палива та топка для газу забезпечені кожна своїм комплексом водогрійних труб, які виконані в ємності для нагрівання води та з'єднані в єдину теплообмінну систему, а система видалення диму виконана для кожної топки окремо. Крім цього газоходи систем видалення диму виконані з можливістю забезпечення доступу до внутрішнього простору водогрійних труб для чищення останніх від сажі. UA 118147 U (12) UA 118147 U UA 118147 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для обігріву приміщень. Відомий комбінований котел, що містить топковий пристрій і автономні підвідні та відвідні труби, що закріплені в трубних решітках верхніх і нижніх барабанів з утворенням водогрійного та парового контурів, причому верхній барабан парового контуру частково заповнений водою, при цьому котел забезпечений частково заповненим водою баком-акумулятором, розміщеним у верхньому барабані водогрійного контуру, і трубопроводами, кожен з яких забезпечений своїм запірним органом, причому бак-акумулятор і верхній барабан парового контуру сполучені між собою за допомогою згаданих трубопроводів, один з яких підключений нижче рівнів води в баку і барабані, а інший вище цих рівнів (див. патент Російської Федерації № 2037093, МПК F22B 22/02, 1995). Однак, при використанні такого комбінованого котла димові гази проходять через один і той самий димовий канал як при опаленні природним газом, так при опаленні твердим паливом, що, особливо в останньому випадку, призводить до підвищеного захаращування димового каналу сажею і, відповідно до цього, зниження коефіцієнта корисної дії (ККД) котла в цілому, потребує підвищених трудозатрат при чищенні димових каналів. Крім цього, дана компоновка топки для твердого палива та топки для природного газу не дозволяє їх одночасну роботу, тобто роботу газової частини котла в автоматичному режимі, що чекає. Задачею створення даної корисної моделі є створення конструкції котла опалювального комбінованого, яка забезпечувала би рух димових газів, що утворюються при спалюванні твердого палива та природного газу, вздовж окремих жарових труб і каналів для кожного виду палива, зумовлювала би спрощення процедури чищення димових каналів, через які проходять димові гази при спалюванні твердого палива, з одночасним зменшенням трудомісткості цієї процедури та забезпечення можливості одночасного спалювання як твердого палива, так і природного газу, можливості роботи газової частини котла в автоматичному режимі, що чекає. Поставлена задача вирішується за рахунок того, що в котлі опалювальному комбінованому, що містить корпус, ємність для нагрівання води в системі опалення з системою водогрійних труб, вхідний та вихідний патрубки, що з'єднані з останньою та системою опалення, систему спалювання палива, систему подачі повітря в зону горіння та систему видалення відпрацьованих газів, відповідно до корисної моделі, система спалювання палива виконана у вигляді окремих топки для твердого палива та топки для газу, система подачі повітря в зону горіння виконана з двох систем, перша з яких пристосована для потреб топки для твердого палива у вигляді піддувала і шибера з можливістю регулювання об'єму подачі повітря, а друга система пристосована для потреб топки для газу і виконана з отворів для повітря, причому топка для твердого палива та топка для газу забезпечені кожна своїм комплексом водогрійних труб, які виконані в ємності для нагрівання води та з'єднані в єдину теплообмінну систему, а система видалення диму виконана для кожної топки окремо, крім того газоходи систем видалення диму виконані з можливістю забезпечення доступу до внутрішнього простору водогрійних труб для чищення останніх від сажі. Крім цього, в котлі опалювальному комбінованому топка для твердого палива може бути забезпечена регулятором тяги, водогрійні труби топки для газу можуть бути додатково забезпечені легкознімними турбулізаторами, а в ємності для нагрівання води може бути додатково встановлений контур гарячої води. Виконання системи спалювання палива у вигляді окремих топки для твердого палива та топки для газу, системи подачі повітря в зону горіння - з двох систем, перша з яких пристосована для потреб топки для твердого палива у вигляді піддувала й шибера з можливістю регулювання об'єму подачі повітря, а друга система пристосована для потреб топки для газу і виконана з отворів, причому забезпечення топки для твердого палива та топка для газу кожної своїм комплексом водогрійних труб, які виконані в ємності для нагрівання води та з'єднані в єдину теплообмінну систему, а виконання системи видалення диму для кожної топки окремо, крім того виконання газоходів систем видалення диму з можливістю забезпечення доступу до внутрішнього простору водогрійних труб для чищення останніх від сажі дозволяє забезпечити рух димових газів, що утворюються при спалюванні твердого палива та природного газу, вздовж окремих жарових труб і каналів для кожного виду палива окремо, спростити процедуру чищення водогрійних труб та димових каналів, через які проходять димові гази при спалюванні твердого палива та природного газу, з одночасним зменшенням трудомісткості цієї процедури та забезпечення можливості одночасного спалювання як твердого палива, так і природного газу, можливості роботи газової частини котла в автоматичному режимі. Використання пропонованого котла опалювального комбінованого дозволяє забезпечити наступний технічний результат: 1 UA 118147 U 5 10 15 20 25 30 35 40 45 50 55 60 забезпечується рух відпрацьованих газів, що утворюються при спалюванні твердого палива та природного газу, вздовж окремих жарових труб і каналів для кожного виду палива; спрощується процедура чищення водогрійних труб та димових каналів, через які проходять димові гази при спалюванні твердого палива та природного газу, з одночасним зменшенням трудомісткості цієї процедури; підвищується ККД котла в цілому за рахунок забезпечення легкого доступу до водогрійних труб і зменшення товщини осаду сажі на них; забезпечується можливість одночасного спалювання в котлі як твердого палива, так і природного газу, що дає можливості роботи газової частини котла в автоматичному режимі чекання, особливо при прогоранні твердого палива в нічний час. Крім цього, з'являється можливість використовувати підручне тверде паливо, що накопичується в кожному господарстві за літній період, для опалення житлового приміщення. На фіг. 1 представлений котел опалювальний комбінований, що пропонується, загальний вигляд, на фіг. 2 - розріз А-А на фіг. 1, на фіг. 3 - розріз Б-Б на фіг. 2, на фіг. 4 - вигляд В на фіг. 1. Котел опалювальний комбінований містить корпус 1, ємність 2 для нагрівання води в системі опалення з системою водогрійних труб, вхідний 3 та вихідний 4 патрубки, що з'єднані з останньою та системою опалення, систему спалювання палива, систему подачі повітря в зону горіння та систему видалення відпрацьованих газів. Система спалювання палива виконана у вигляді окремих камери згоряння 5 для твердого палива та камери згоряння 6 для газу. Система подачі повітря в зону горіння виконана з двох систем, перша з яких пристосована для потреб камери згоряння 5 для твердого палива у вигляді піддувала 7 та шибера 8 з можливістю регулювання обсягу його подачі, а друга система пристосована для потреб топки 6 для газу і виконана з отворів 9 для повітря та турбулізаторів 10. Камера згоряння 5 для твердого палива та камера згоряння 6 для газу забезпечені кожна своїм комплексом водогрійних труб 11 і 12, відповідно, які виконані в ємності 2 для нагрівання води. Система видалення диму виконана для кожної камери згоряння 5 і 6 окремо у вигляді димоходів 13 і 14, відповідно, причому водогрійні труби 12 камери згоряння 6 для газу додатково забезпечені легкознімними турбулізаторами 10. Газоходи систем видалення відпрацьованих газів виконані з можливістю забезпечення доступу до внутрішнього простору водогрійних труб 11 і 12 для чищення останніх від сажі за рахунок легкознімного кожуха 15 і 16, відповідно. В ємності 2 для нагрівання води встановлений контур гарячої води 17 з вхідним 18 та вихідним 19 патрубками. Камера згоряння 5 для твердого палива забезпечена також завантажувальними дверцятами 20, а камера згоряння 6 забезпечена пальником 21. В димоходах приміщення створений вільний прохід для відпрацьованих газів через димоходи 13 і 14. Котел опалювальний комбінований працює наступним чином. В частину котла, що опалюється твердим паливом, завантажують останнє через завантажувальні дверцята 20 в камеру згоряння 5, відкривають піддувало 7 та шибер 8, забезпечуючи доступ повітря до зони горіння. Запалюють котел звичайним чином, створюючи умови для сталого горіння. Далі для твердого палива встановлюють потрібний рівень подачі повітря для горіння з оптимальними параметрами шляхом регулювання кількості подачі повітря в камеру згоряння 5. Тим самим регулюють час горіння окремої партії твердого палива, що завантажується за один раз, запобігають від дочасного прогоряння твердого палива. Димові гази потрапляють в водогрійні труби 11, в яких віддають своє тепло теплоносію, що знаходиться в ємності 2, потрапляють в димохід 13 і далі в димохід приміщення і за межі приміщення. Нагріта циркуляційна вода із ємності 2 через вихідний патрубок 4 направляється в систему опалення приміщення, звідки після віддачі своєї енергії на опалення приміщення подається назад в ємність 2 через вхідний патрубок 3. Після прогорання порції твердого палива, що знаходиться в камері згоряння 5, і охолодження приміщення до якоїсь критичної температури, підключається до роботи газова частина котла. В газовій частині котла, природний газ подають в пальник 21 з одночасним його автоматичним запаленням. Процес горіння здійснюється в камері згоряння 6. Продукти горіння проходять в водогрійні труби 12 поміж турбулізаторів 10 і віддають свою енергію теплоносію, що знаходиться в ємності для нагрівання води 2. Охолоджені продукти горіння надходять в димохід 14 і видаляються в димохід приміщення, далі за межі приміщення. Для гарячого водопостачання використовують контур гарячої води 17 з вхідним 18 та вихідним 19 патрубками, який нагрівається в ємності для нагрівання води 2. Котел може працювати одночасно на двох видах палива. Якщо теплової потужності твердопаливної частини котла не достатньо, то включається в роботу газова частина, що підвищує температуру теплоносія в ємності 2. 2 UA 118147 U 5 Для забезпечення економічної роботи котла проводять періодичну чистку газоходів систем видалення відпрацьованих газів від сажі шляхом видалення легкознімних кожухів 15 і 16. При цьому забезпечується доступ до внутрішнього простору водогрійних труб 11 і 12, причому на останньому очищенню піддаються також турбулізатори 10, які для здійснення процесу чищення виймають із водогрійних труб 12. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 1. Котел опалювальний комбінований, що містить корпус, ємність для нагрівання води в системі опалення з системою водогрійних труб, вхідний та вихідний патрубки, що з'єднані з останньою та системою опалення, систему спалювання палива, систему подачі повітря в зону горіння та систему видалення відпрацьованих газів, який відрізняється тим, що система спалювання палива виконана у вигляді окремих топки для твердого палива та топки для газу, система подачі повітря в зону горіння виконана з двох систем, перша з яких пристосована для потреб топки для твердого палива у вигляді піддувала і шибера з можливістю регулювання об'єму подачі повітря, а друга система пристосована для потреб топки для газу і виконана з отворів для повітря, причому топка для твердого палива та топка для газу забезпечені кожна своїм комплексом водогрійних труб, які виконані в ємності для нагрівання води та з'єднані в єдину теплообмінну систему, а система видалення диму виконана для кожної топки окремо, крім того газоходи систем видалення диму виконані з можливістю забезпечення доступу до внутрішнього простору водогрійних труб для чищення останніх від сажі. 2. Котел опалювальний комбінований за п. 1, який відрізняється тим, що топка для твердого палива забезпечена регулятором тяги, водогрійні труби топки для газу додатково забезпечені легкознімними турбулізаторами, а в ємності для нагрівання води додатково встановлений контур гарячої води. 3 UA 118147 U 4 UA 118147 U 5 UA 118147 U 6 UA 118147 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
