Тест-прилад

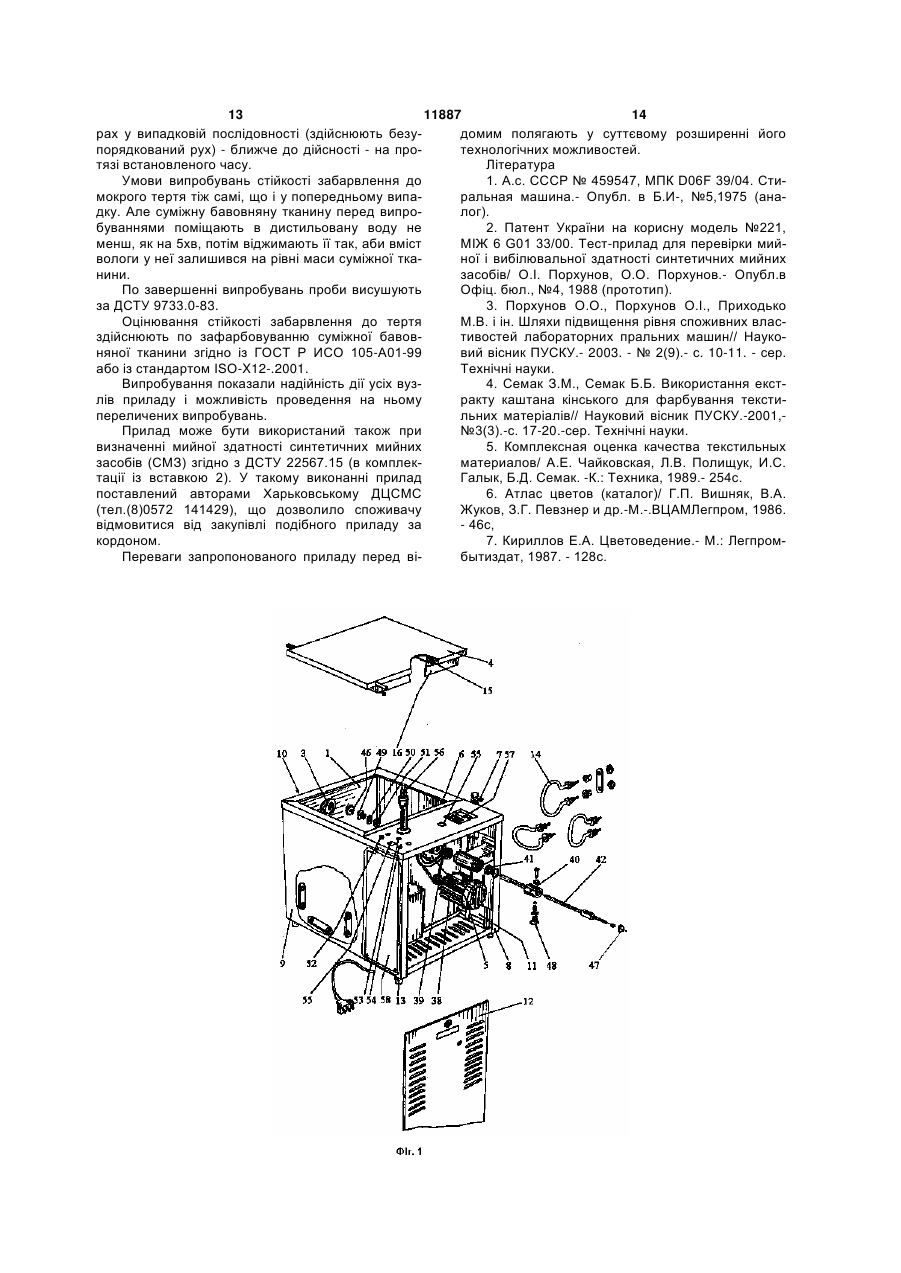

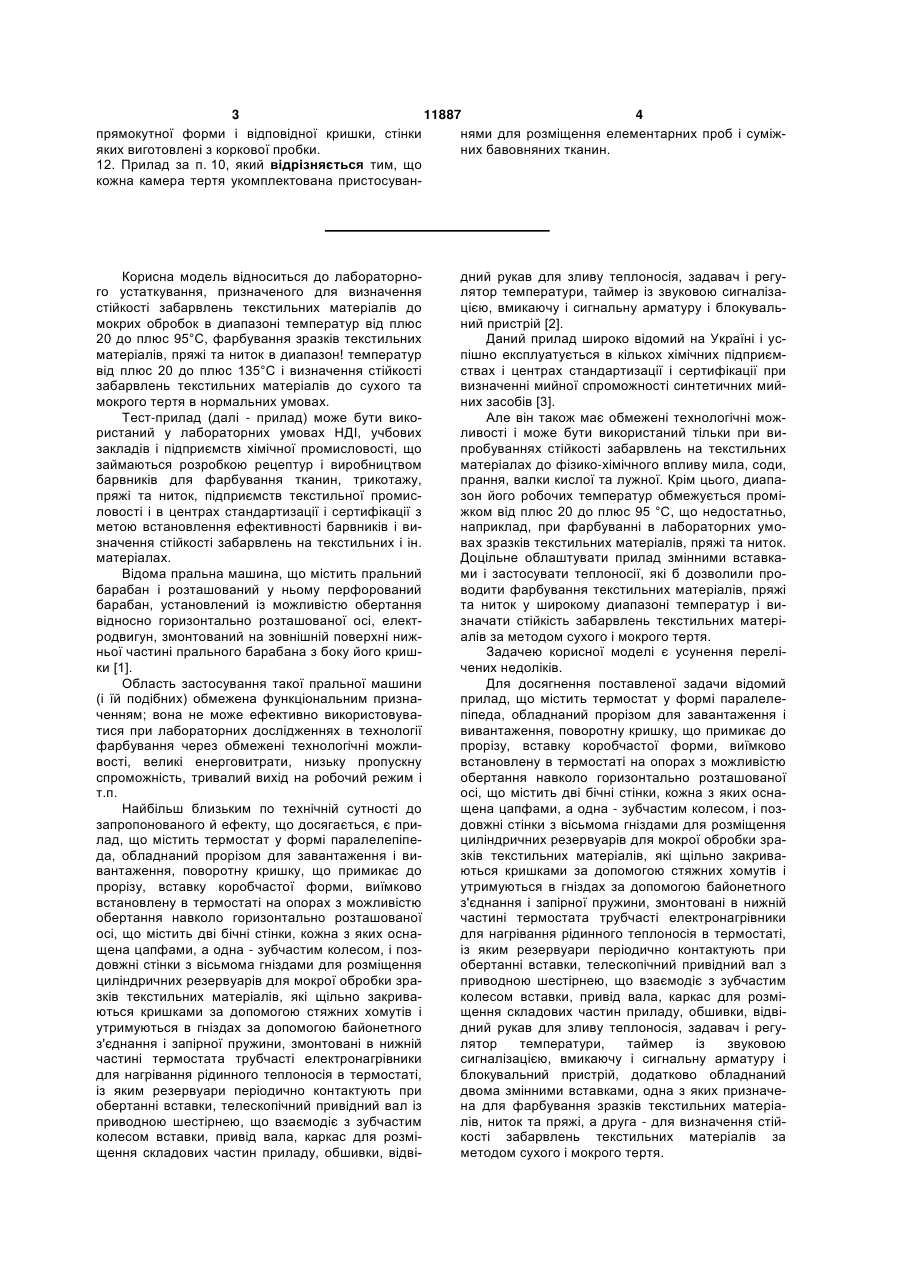

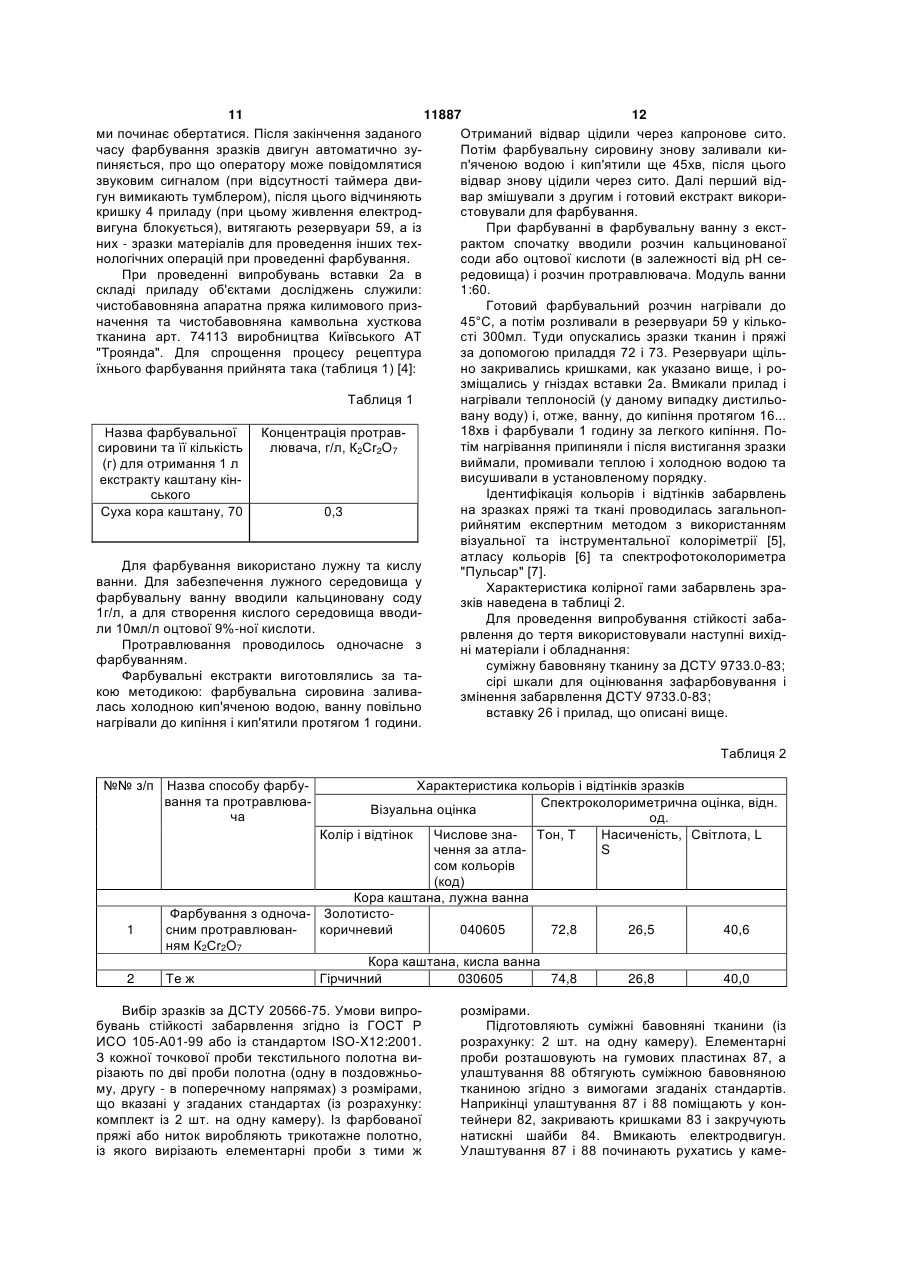

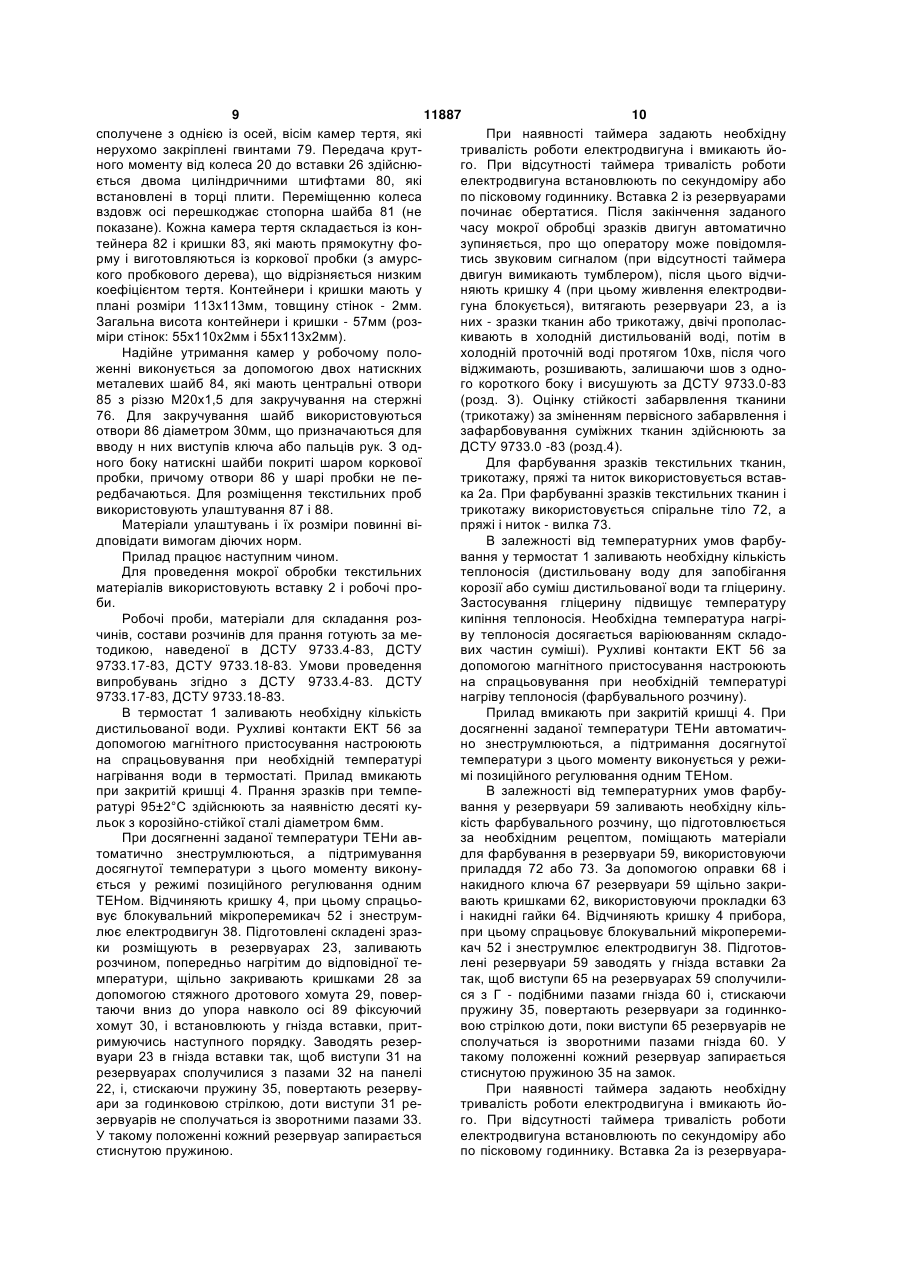

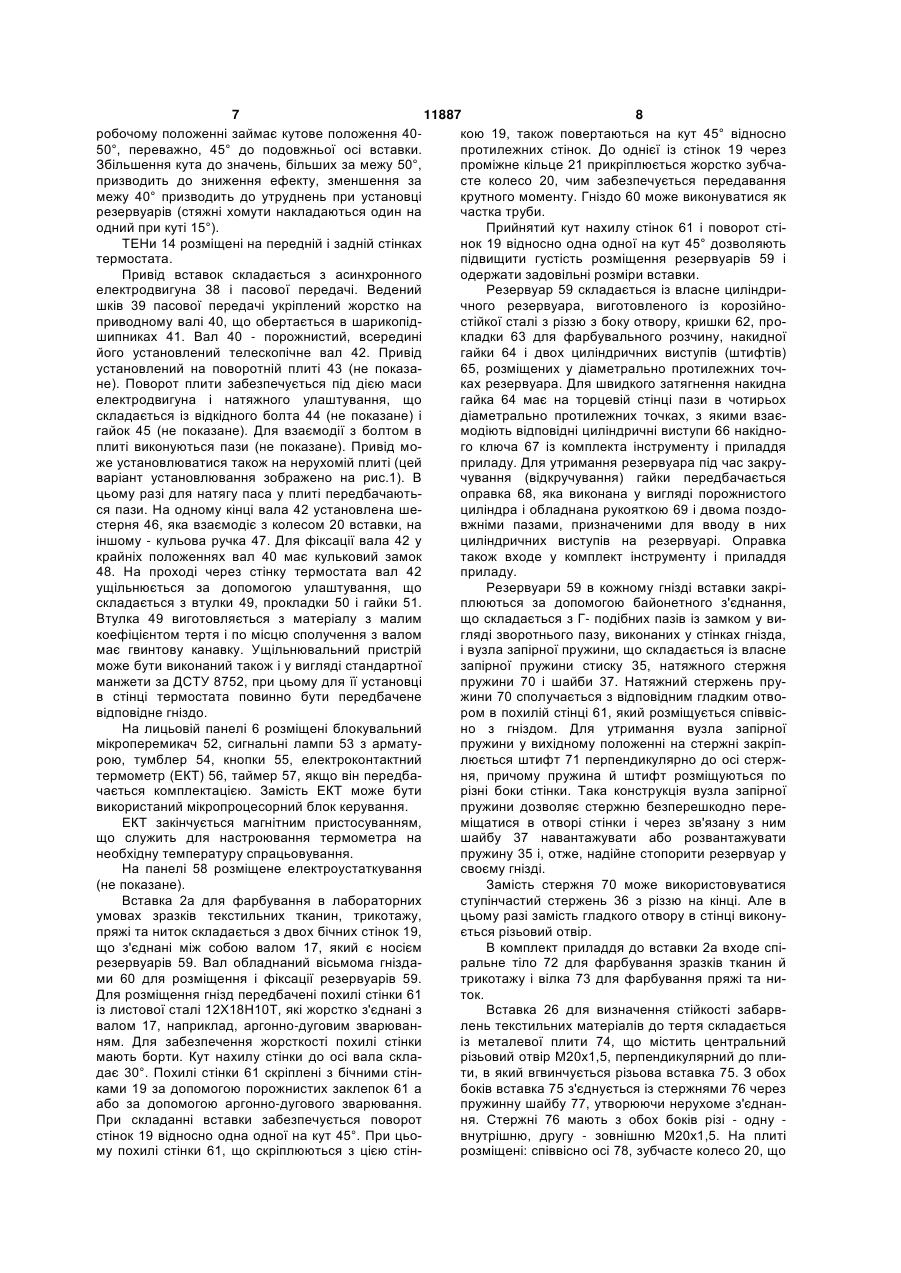

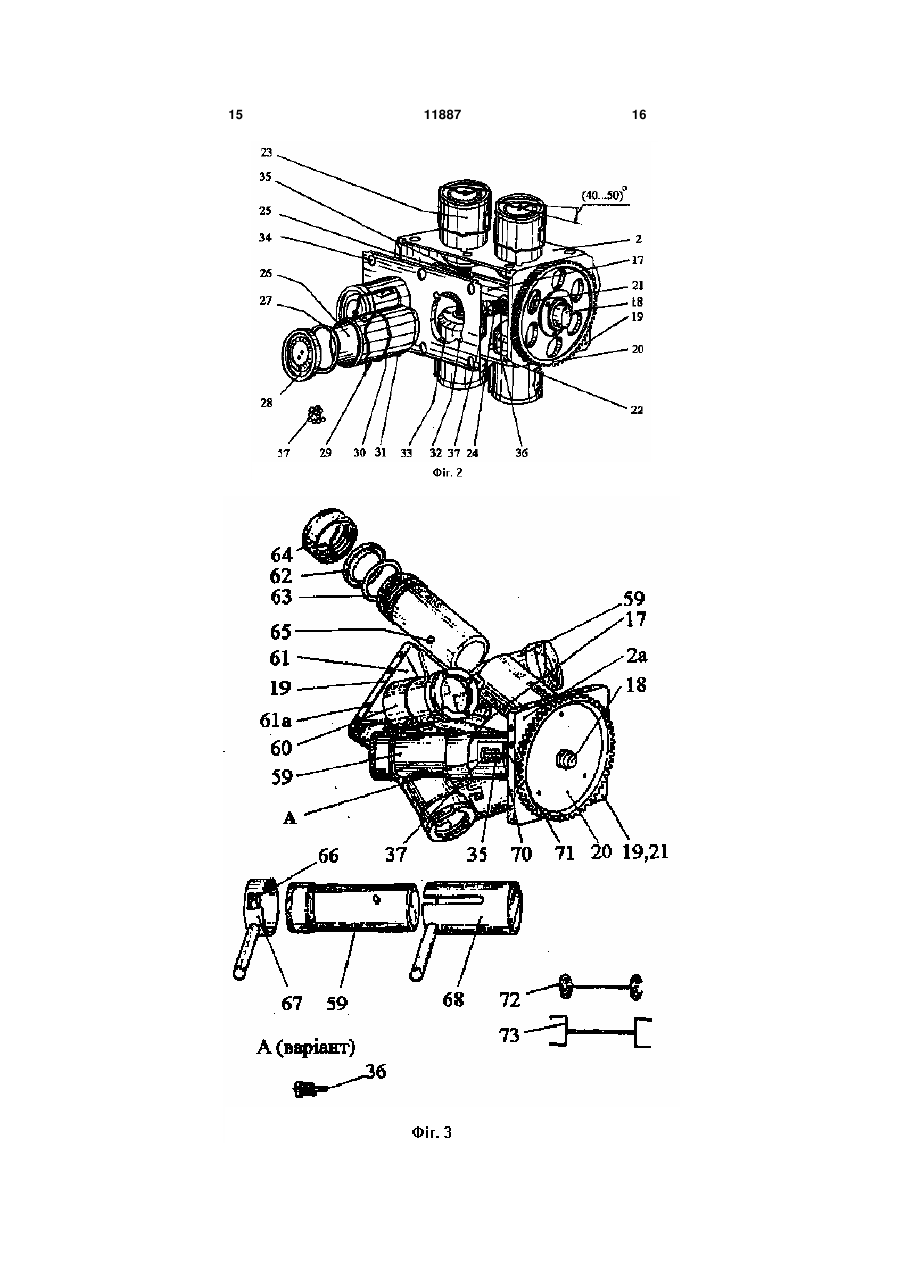

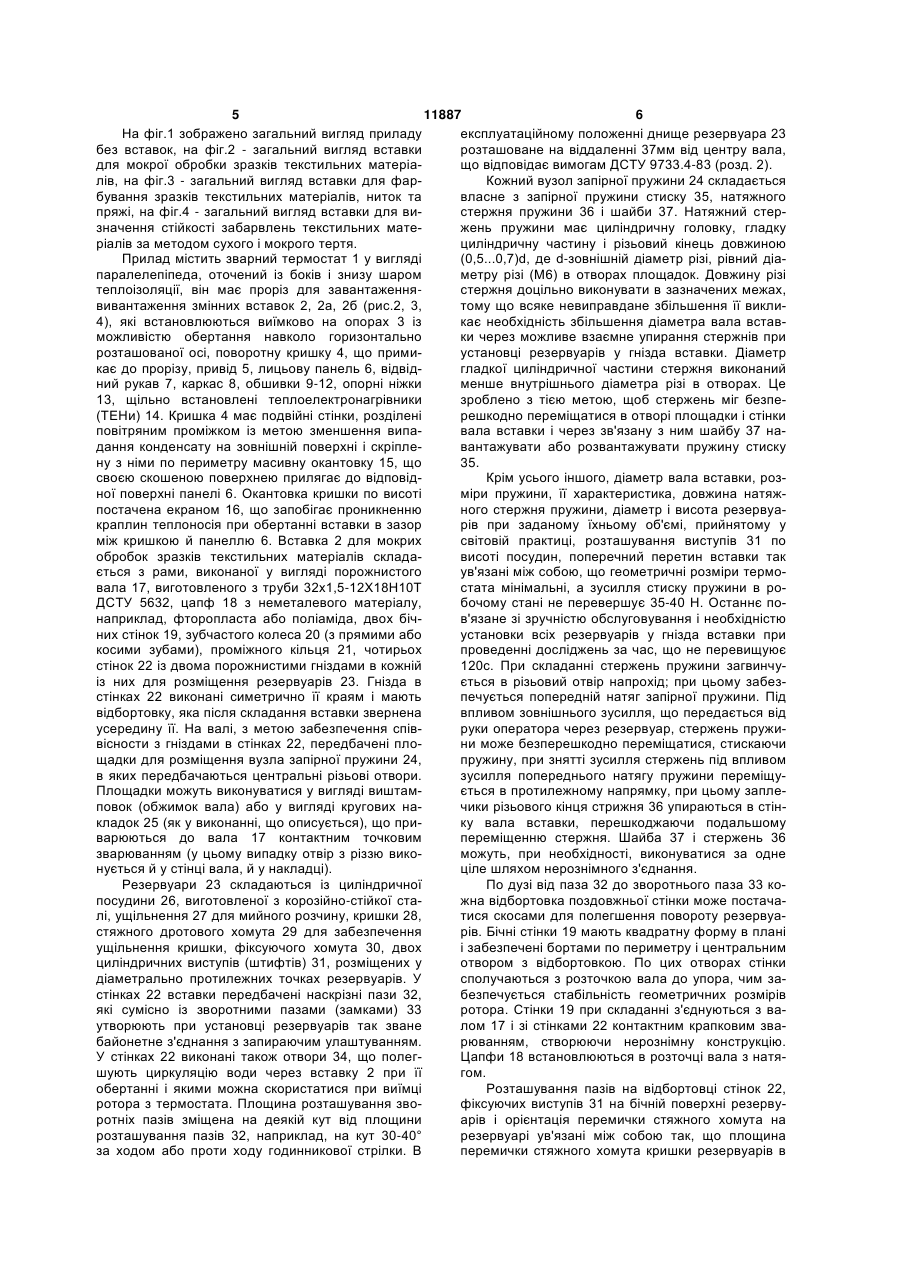

1. Тест-прилад, що містить термостат у формі паралелепіпеда, обладнаний прорізом для завантаження і вивантаження, поворотну кришку, що примикає до прорізу, вставку коробчастої форми, виїмково встановлену в термостаті на опорах з можливістю обертання навколо горизонтально розташованої осі, що містить дві бічні стінки, кожна з яких оснащена цапфами, а одна - зубчастим колесом, і поздовжні стінки з вісьмома гніздами для розміщення циліндричних резервуарів для мокрої обробки зразків текстильних матеріалів, які щільно закриваються кришками за допомогою стяжних хомутів і утримуються в гніздах за допомогою байонетного з'єднання і запірної пружини, змонтовані в нижній частині термостата трубчасті електронагрівники для нагрівання рідинного теплоносія в термостаті, з яким резервуари періодично контактують при обертанні вставки, телескопічний привідний вал із привідною шестірнею, що взаємодіє з зубчастим колесом вставки, привід вала, каркас для розміщення складових частин приладу, обшивки, відвідний рукав для зливу теплоносія, задавач і регулятор температури, таймер із звуковою сигналізацією, вмикаючу і сигнальну арматуру, і блокувальний пристрій, який відрізняється тим, що він додатково обладнаний двома змінними вставками, одна з яких призначена для фарбування зразків текстильних матеріалів, ниток та пряжі, а друга - для перевірки стійкості забарвлень текстильних матеріалів за методом сухого і мокрого тертя. 2. Прилад за п. 1, який відрізняється тим, що як теплоносій використовують дистильовану воду. 3. Прилад за п. 1, який відрізняється тим, що як теплоносій використовують суміш гліцерину і дистильованої води. 4. Прилад за п. 3, який відрізняється тим, що вставка для фарбування зразків текстильних матеріалів, ниток та пряжі складається з двох квад 2 (19) 1 3 11887 4 прямокутної форми і відповідної кришки, стінки нями для розміщення елементарних проб і суміжяких виготовлені з коркової пробки. них бавовняних тканин. 12. Прилад за п. 10, який відрізняється тим, що кожна камера тертя укомплектована пристосуван Корисна модель відноситься до лабораторного устаткування, призначеного для визначення стійкості забарвлень текстильних матеріалів до мокрих обробок в диапазоні температур від плюс 20 до плюс 95°С, фарбування зразків текстильних матеріалів, пряжі та ниток в диапазон! температур від плюс 20 до плюс 135°С і визначення стійкості забарвлень текстильних матеріалів до сухого та мокрого тертя в нормальних умовах. Тест-прилад (далі - прилад) може бути використаний у лабораторних умовах НДІ, учбових закладів і підприємств хімічної промисловості, що займаються розробкою рецептур і виробництвом барвників для фарбування тканин, трикотажу, пряжі та ниток, підприємств текстильної промисловості і в центрах стандартизації і сертифікації з метою встановлення ефективності барвників і визначення стійкості забарвлень на текстильних і ін. матеріалах. Відома пральна машина, що містить пральний барабан і розташований у ньому перфорований барабан, установлений із можливістю обертання відносно горизонтально розташованої осі, електродвигун, змонтований на зовнішній поверхні нижньої частині прального барабана з боку його кришки [1]. Область застосування такої пральної машини (і їй подібних) обмежена функціональним призначенням; вона не може ефективно використовуватися при лабораторних дослідженнях в технології фарбування через обмежені технологічні можливості, великі енерговитрати, низьку пропускну спроможність, тривалий вихід на робочий режим і т.п. Найбільш близьким по технічній сутності до запропонованого й ефекту, що досягається, є прилад, що містить термостат у формі паралелепіпеда, обладнаний прорізом для завантаження і вивантаження, поворотну кришку, що примикає до прорізу, вставку коробчастої форми, виїмково встановлену в термостаті на опорах з можливістю обертання навколо горизонтально розташованої осі, що містить дві бічні стінки, кожна з яких оснащена цапфами, а одна - зубчастим колесом, і поздовжні стінки з вісьмома гніздами для розміщення циліндричних резервуарів для мокрої обробки зразків текстильних матеріалів, які щільно закриваються кришками за допомогою стяжних хомутів і утримуються в гніздах за допомогою байонетного з'єднання і запірної пружини, змонтовані в нижній частині термостата трубчасті електронагрівники для нагрівання рідинного теплоносія в термостаті, із яким резервуари періодично контактують при обертанні вставки, телескопічний привідний вал із приводною шестірнею, що взаємодіє з зубчастим колесом вставки, привід вала, каркас для розміщення складових частин приладу, обшивки, відві дний рукав для зливу теплоносія, задавач і регулятор температури, таймер із звуковою сигналізацією, вмикаючу і сигнальну арматуру і блокувальний пристрій [2]. Даний прилад широко відомий на Україні і успішно експлуатується в кількох хімічних підприємствах і центрах стандартизації і сертифікації при визначенні мийної спроможності синтетичних мийних засобів [3]. Але він також має обмежені технологічні можливості і може бути використаний тільки при випробуваннях стійкості забарвлень на текстильних матеріалах до фізико-хімічного впливу мила, соди, прання, валки кислої та лужної. Крім цього, диапазон його робочих температур обмежується проміжком від плюс 20 до плюс 95 °С, що недостатньо, наприклад, при фарбуванні в лабораторних умовах зразків текстильних матеріалів, пряжі та ниток. Доцільне облаштувати прилад змінними вставками і застосувати теплоносії, які б дозволили проводити фарбування текстильних матеріалів, пряжі та ниток у широкому диапазоні температур і визначати стійкість забарвлень текстильних матеріалів за методом сухого і мокрого тертя. Задачею корисної моделі є усунення перелічених недоліків. Для досягнення поставленої задачи відомий прилад, що містить термостат у формі паралелепіпеда, обладнаний прорізом для завантаження і вивантаження, поворотну кришку, що примикає до прорізу, вставку коробчастої форми, виїмково встановлену в термостаті на опорах з можливістю обертання навколо горизонтально розташованої осі, що містить дві бічні стінки, кожна з яких оснащена цапфами, а одна - зубчастим колесом, і поздовжні стінки з вісьмома гніздами для розміщення циліндричних резервуарів для мокрої обробки зразків текстильних матеріалів, які щільно закриваються кришками за допомогою стяжних хомутів і утримуються в гніздах за допомогою байонетного з'єднання і запірної пружини, змонтовані в нижній частині термостата трубчасті електронагрівники для нагрівання рідинного теплоносія в термостаті, із яким резервуари періодично контактують при обертанні вставки, телескопічний привідний вал з приводною шестірнею, що взаємодіє з зубчастим колесом вставки, привід вала, каркас для розміщення складових частин приладу, обшивки, відвідний рукав для зливу теплоносія, задавач і регулятор температури, таймер із звуковою сигналізацією, вмикаючу і сигнальну арматуру і блокувальний пристрій, додатково обладнаний двома змінними вставками, одна з яких призначена для фарбування зразків текстильних матеріалів, ниток та пряжі, а друга - для визначення стійкості забарвлень текстильних матеріалів за методом сухого і мокрого тертя. 5 11887 6 На фіг.1 зображено загальний вигляд приладу експлуатаційному положенні днище резервуара 23 без вставок, на фіг.2 - загальний вигляд вставки розташоване на віддаленні 37мм від центру вала, для мокрої обробки зразків текстильних матеріащо відповідає вимогам ДСТУ 9733.4-83 (розд. 2). лів, на фіг.3 - загальний вигляд вставки для фарКожний вузол запірної пружини 24 складається бування зразків текстильних матеріалів, ниток та власне з запірної пружини стиску 35, натяжного пряжі, на фіг.4 - загальний вигляд вставки для вистержня пружини 36 і шайби 37. Натяжний стерзначення стійкості забарвлень текстильних матежень пружини має циліндричну головку, гладку ріалів за методом сухого і мокрого тертя. циліндричну частину і різьовий кінець довжиною Прилад містить зварний термостат 1 у вигляді (0,5...0,7)d, де d-зовнішній діаметр різі, рівний діапаралелепіпеда, оточений із боків і знизу шаром метру різі (М6) в отворах площадок. Довжину різі теплоізоляції, він має проріз для завантаженнястержня доцільно виконувати в зазначених межах, вивантаження змінних вставок 2, 2a, 2б (рис.2, 3, тому що всяке невиправдане збільшення її викли4), які встановлюються виїмково на опорах 3 із кає необхідність збільшення діаметра вала вставможливістю обертання навколо горизонтально ки через можливе взаємне упирання стержнів при розташованої осі, поворотну кришку 4, що примиустановці резервуарів у гнізда вставки. Діаметр кає до прорізу, привід 5, лицьову панель 6, відвідгладкої циліндричної частини стержня виконаний ний рукав 7, каркас 8, обшивки 9-12, опорні ніжки менше внутрішнього діаметра різі в отворах. Це 13, щільно встановлені теплоелектронагрівники зроблено з тією метою, щоб стержень міг безпе(ТЕНи) 14. Кришка 4 має подвійні стінки, розділені решкодно переміщатися в отворі площадки і стінки повітряним проміжком із метою зменшення випавала вставки і через зв'язану з ним шайбу 37 надання конденсату на зовнішній поверхні і скріплевантажувати або розвантажувати пружину стиску ну з німи по периметру масивну окантовку 15, що 35. своєю скошеною поверхнею прилягає до відповідКрім усього іншого, діаметр вала вставки, розної поверхні панелі 6. Окантовка кришки по висоті міри пружини, її характеристика, довжина натяжпостачена екраном 16, що запобігає проникненню ного стержня пружини, діаметр і висота резервуакраплин теплоносія при обертанні вставки в зазор рів при заданому їхньому об'ємі, прийнятому у між кришкою й панеллю 6. Вставка 2 для мокрих світовій практиці, розташування виступів 31 по обробок зразків текстильних матеріалів складависоті посудин, поперечний перетин вставки так ється з рами, виконаної у вигляді порожнистого ув'язані між собою, що геометричні розміри термовала 17, виготовленого з труби 32х1,5-12Х18Н10Т стата мінімальні, а зусилля стиску пружини в роДСТУ 5632, цапф 18 з неметалевого матеріалу, бочому стані не перевершує 35-40 Н. Останнє понаприклад, фторопласта або поліаміда, двох бічв'язане зі зручністю обслуговування і необхідністю них стінок 19, зубчастого колеса 20 (з прямими або установки всіх резервуарів у гнізда вставки при косими зубами), проміжного кільця 21, чотирьох проведенні досліджень за час, що не перевищуює стінок 22 із двома порожнистими гніздами в кожній 120с. При складанні стержень пружини загвинчуіз них для розміщення резервуарів 23. Гнізда в ється в різьовий отвір напрохід; при цьому забезстінках 22 виконані симетрично її краям і мають печується попередній натяг запірної пружини. Під відбортовку, яка після складання вставки звернена впливом зовнішнього зусилля, що передається від усередину її. На валі, з метою забезпечення співруки оператора через резервуар, стержень пруживісности з гніздами в стінках 22, передбачені плони може безперешкодно переміщатися, стискаючи щадки для розміщення вузла запірної пружини 24, пружину, при знятті зусилля стержень під впливом в яких передбачаються центральні різьові отвори. зусилля попереднього натягу пружини переміщуПлощадки можуть виконуватися у вигляді виштамється в протилежному напрямку, при цьому заплеповок (обжимок вала) або у вигляді кругових начики різьового кінця стрижня 36 упираються в стінкладок 25 (як у виконанні, що описується), що прику вала вставки, перешкоджаючи подальшому варюються до вала 17 контактним точковим переміщенню стержня. Шайба 37 і стержень 36 зварюванням (у цьому випадку отвір з різзю викоможуть, при необхідності, виконуватися за одне нується й у стінці вала, й у накладці). ціле шляхом нерознімного з'єднання. Резервуари 23 складаються із циліндричної По дузі від паза 32 до зворотнього паза 33 копосудини 26, виготовленої з корозійно-стійкої стажна відбортовка поздовжньої стінки може постачалі, ущільнення 27 для мийного розчину, кришки 28, тися скосами для полегшення повороту резервуастяжного дротового хомута 29 для забезпечення рів. Бічні стінки 19 мають квадратну форму в плані ущільнення кришки, фіксуючого хомута 30, двох і забезпечені бортами по периметру і центральним циліндричних виступів (штифтів) 31, розміщених у отвором з відбортовкою. По цих отворах стінки діаметрально протилежних точках резервуарів. У сполучаються з розточкою вала до упора, чим застінках 22 вставки передбачені наскрізні пази 32, безпечується стабільність геометричних розмірів які сумісно із зворотними пазами (замками) 33 ротора. Стінки 19 при складанні з'єднуються з ваутворюють при установці резервуарів так зване лом 17 і зі стінками 22 контактним крапковим звабайонетне з'єднання з запираючим улаштуванням. рюванням, створюючи нерознімну конструкцію. У стінках 22 виконані також отвори 34, що полегЦапфи 18 встановлюються в розточці вала з натяшують циркуляцію води через вставку 2 при її гом. обертанні і якими можна скористатися при виїмці Розташування пазів на відбортовці стінок 22, ротора з термостата. Площина розташування звофіксуючих виступів 31 на бічній поверхні резервуротніх пазів зміщена на деякій кут від площини арів і орієнтація перемички стяжного хомута на розташування пазів 32, наприклад, на кут 30-40° резервуарі ув'язані між собою так, що площина за ходом або проти ходу годинникової стрілки. В перемички стяжного хомута кришки резервуарів в 7 11887 8 робочому положенні займає кутове положення 40кою 19, також повертаються на кут 45° відносно 50°, переважно, 45° до подовжньої осі вставки. протилежних стінок. До однієї із стінок 19 через Збільшення кута до значень, більших за межу 50°, проміжне кільце 21 прикріплюється жорстко зубчапризводить до зниження ефекту, зменшення за сте колесо 20, чим забезпечується передавання межу 40° призводить до утруднень при установці крутного моменту. Гніздо 60 може виконуватися як резервуарів (стяжні хомути накладаються один на частка труби. одний при куті 15°). Прийнятий кут нахилу стінок 61 і поворот стіТЕНи 14 розміщені на передній і задній стінках нок 19 відносно одна одної на кут 45° дозволяють термостата. підвищити густість розміщення резервуарів 59 і Привід вставок складається з асинхронного одержати задовільні розміри вставки. електродвигуна 38 і пасової передачі. Ведений Резервуар 59 складається із власне циліндришків 39 пасової передачі укріплений жорстко на чного резервуара, виготовленого із корозійноприводному валі 40, що обертається в шарикопідстійкої сталі з різзю з боку отвору, кришки 62, прошипниках 41. Вал 40 - порожнистий, всередині кладки 63 для фарбувального розчину, накидної його установлений телескопічне вал 42. Привід гайки 64 і двох циліндричних виступів (штифтів) установлений на поворотній плиті 43 (не показа65, розміщених у діаметрально протилежних точне). Поворот плити забезпечується під дією маси ках резервуара. Для швидкого затягнення накидна електродвигуна і натяжного улаштування, що гайка 64 має на торцевій стінці пази в чотирьох складається із відкідного болта 44 (не показане) і діаметрально протилежних точках, з якими взаєгайок 45 (не показане). Для взаємодії з болтом в модіють відповідні циліндричні виступи 66 накідноплиті виконуються пази (не показане). Привід мого ключа 67 із комплекта інструменту і приладдя же установлюватися також на нерухомій плиті (цей приладу. Для утримання резервуара під час закруваріант установлювання зображено на рис.1). В чування (відкручування) гайки передбачається цьому разі для натягу паса у плиті передбачаютьоправка 68, яка виконана у вигляді порожнистого ся пази. На одному кінці вала 42 установлена шециліндра і обладнана рукояткою 69 і двома поздостерня 46, яка взаємодіє з колесом 20 вставки, на вжніми пазами, призначеними для вводу в них іншому - кульова ручка 47. Для фіксації вала 42 у циліндричних виступів на резервуарі. Оправка крайніх положеннях вал 40 має кульковий замок також входе у комплект інструменту і приладдя 48. На проході через стінку термостата вал 42 приладу. ущільнюється за допомогою улаштування, що Резервуари 59 в кожному гнізді вставки закріскладається з втулки 49, прокладки 50 і гайки 51. плюються за допомогою байонетного з'єднання, Втулка 49 виготовляється з матеріалу з малим що складається з Г- подібних пазів із замком у викоефіцієнтом тертя і по місцю сполучення з валом гляді зворотнього пазу, виконаних у стінках гнізда, має гвинтову канавку. Ущільнювальний пристрій і вузла запірної пружини, що складається із власне може бути виконаний також і у вигляді стандартної запірної пружини стиску 35, натяжного стержня манжети за ДСТУ 8752, при цьому для її установці пружини 70 і шайби 37. Натяжний стержень прув стінці термостата повинно бути передбачене жини 70 сполучається з відповідним гладким отвовідповідне гніздо. ром в похилій стінці 61, який розміщується співвісНа лицьовій панелі 6 розміщені блокувальний но з гніздом. Для утримання вузла запірної мікроперемикач 52, сигнальні лампи 53 з арматупружини у вихідному положенні на стержні закріпрою, тумблер 54, кнопки 55, електроконтактний люється штифт 71 перпендикулярно до осі стержтермометр (ЕКТ) 56, таймер 57, якщо він передбаня, причому пружина й штифт розміщуються по чається комплектацією. Замість ЕКТ може бути різні боки стінки. Така конструкція вузла запірної використаний мікропроцесорний блок керування. пружини дозволяє стержню безперешкодно переЕКТ закінчується магнітним пристосуванням, міщатися в отворі стінки і через зв'язану з ним що служить для настроювання термометра на шайбу 37 навантажувати або розвантажувати необхідну температуру спрацьовування. пружину 35 і, отже, надійне стопорити резервуар у На панелі 58 розміщене електроустаткування своєму гнізді. (не показане). Замість стержня 70 може використовуватися Вставка 2а для фарбування в лабораторних ступінчастий стержень 36 з різзю на кінці. Але в умовах зразків текстильних тканин, трикотажу, цьому разі замість гладкого отвору в стінці виконупряжі та ниток складається з двох бічних стінок 19, ється різьовий отвір. що з'єднані між собою валом 17, який є носієм В комплект приладдя до вставки 2а входе спірезервуарів 59. Вал обладнаний вісьмома гніздаральне тіло 72 для фарбування зразків тканин й ми 60 для розміщення і фіксації резервуарів 59. трикотажу і вілка 73 для фарбування пряжі та ниДля розміщення гнізд передбачені похилі стінки 61 ток. із листової сталі 12Х18Н10Т, які жорстко з'єднані з Вставка 26 для визначення стійкості забарввалом 17, наприклад, аргонно-дуговим зварюванлень текстильних матеріалів до тертя складається ням. Для забезпечення жорсткості похилі стінки із металевої плити 74, що містить центральний мають борти. Кут нахилу стінки до осі вала скларізьовий отвір М20х1,5, перпендикулярний до плидає 30°. Похилі стінки 61 скріплені з бічними стінти, в який вгвинчується різьова вставка 75. З обох ками 19 за допомогою порожнистих заклепок 61 а боків вставка 75 з'єднується із стержнями 76 через або за допомогою аргонно-дугового зварювання. пружинну шайбу 77, утворюючи нерухоме з'єднанПри складанні вставки забезпечується поворот ня. Стержні 76 мають з обох боків різі - одну стінок 19 відносно одна одної на кут 45°. При цьовнутрішню, другу - зовнішню М20х1,5. На плиті му похилі стінки 61, що скріплюються з цією стінрозміщені: співвісно осі 78, зубчасте колесо 20, що 9 11887 10 сполучене з однією із осей, вісім камер тертя, які При наявності таймера задають необхідну нерухомо закріплені гвинтами 79. Передача круттривалість роботи електродвигуна і вмикають йоного моменту від колеса 20 до вставки 26 здійснюго. При відсутності таймера тривалість роботи ється двома циліндричними штифтами 80, які електродвигуна встановлюють по секундоміру або встановлені в торці плити. Переміщенню колеса по пісковому годиннику. Вставка 2 із резервуарами вздовж осі перешкоджає стопорна шайба 81 (не починає обертатися. Після закінчення заданого показане). Кожна камера тертя складається із кончасу мокрої обробці зразків двигун автоматично тейнера 82 і кришки 83, які мають прямокутну фозупиняється, про що оператору може повідомлярму і виготовляються із коркової пробки (з амурстись звуковим сигналом (при відсутності таймера кого пробкового дерева), що відрізняється низким двигун вимикають тумблером), після цього відчикоефіцієнтом тертя. Контейнери і кришки мають у няють кришку 4 (при цьому живлення електродвиплані розміри 113х113мм, товщину стінок - 2мм. гуна блокується), витягають резервуари 23, а із Загальна висота контейнери і кришки - 57мм (розних - зразки тканин або трикотажу, двічі прополасміри стінок: 55х110х2мм і 55х113х2мм). кивають в холодній дистильованій воді, потім в Надійне утримання камер у робочому полохолодній проточній воді протягом 10хв, після чого женні виконується за допомогою двох натискних віджимають, розшивають, залишаючи шов з однометалевих шайб 84, які мають центральні отвори го короткого боку і висушують за ДСТУ 9733.0-83 85 з різзю М20х1,5 для закручування на стержні (розд. З). Оцінку стійкості забарвлення тканини 76. Для закручування шайб використовуються (трикотажу) за зміненням первісного забарвлення і отвори 86 діаметром 30мм, що призначаються для зафарбовування суміжних тканин здійснюють за вводу н них виступів ключа або пальців рук. З одДСТУ 9733.0 -83 (розд.4). ного боку натискні шайби покриті шаром коркової Для фарбування зразків текстильних тканин, пробки, причому отвори 86 у шарі пробки не петрикотажу, пряжі та ниток використовується вставредбачаються. Для розміщення текстильних проб ка 2а. При фарбуванні зразків текстильних тканин і використовують улаштування 87 і 88. трикотажу використовується спіральне тіло 72, а Матеріали улаштувань і їх розміри повинні віпряжі і ниток - вилка 73. дповідати вимогам діючих норм. В залежності від температурних умов фарбуПрилад працює наступним чином. вання у термостат 1 заливають необхідну кількість Для проведення мокрої обробки текстильних теплоносія (дистильовану воду для запобігання матеріалів використовують вставку 2 і робочі прокорозії або суміш дистильованої води та гліцерину. би. Застосування гліцерину підвищує температуру Робочі проби, матеріали для складання розкипіння теплоносія. Необхідна температура нагрічинів, состави розчинів для прання готують за меву теплоносія досягається варіююванням складотодикою, наведеної в ДСТУ 9733.4-83, ДСТУ вих частин суміші). Рухливі контакти ЕКТ 56 за 9733.17-83, ДСТУ 9733.18-83. Умови проведення допомогою магнітного пристосування настроюють випробувань згідно з ДСТУ 9733.4-83. ДСТУ на спрацьовування при необхідній температурі 9733.17-83, ДСТУ 9733.18-83. нагріву теплоносія (фарбувального розчину). В термостат 1 заливають необхідну кількість Прилад вмикають при закритій кришці 4. При дистильованої води. Рухливі контакти ЕКТ 56 за досягненні заданої температури ТЕНи автоматичдопомогою магнітного пристосування настроюють но знеструмлюються, а підтримання досягнутої на спрацьовування при необхідній температурі температури з цього моменту виконується у режинагрівання води в термостаті. Прилад вмикають мі позиційного регулювання одним ТЕНом. при закритій кришці 4. Прання зразків при темпеВ залежності від температурних умов фарбуратурі 95±2°С здійснюють за наявністю десяті кування у резервуари 59 заливають необхідну кільльок з корозійно-стійкої сталі діаметром 6мм. кість фарбувального розчину, що підготовлюється При досягненні заданої температури ТЕНи авза необхідним рецептом, поміщають матеріали томатично знеструмлюються, а підтримування для фарбування в резервуари 59, використовуючи досягнутої температури з цього моменту виконуприладдя 72 або 73. За допомогою оправки 68 і ється у режимі позиційного регулювання одним накидного ключа 67 резервуари 59 щільно закриТЕНом. Відчиняють кришку 4, при цьому спрацьовають кришками 62, використовуючи прокладки 63 вує блокувальний мікроперемикач 52 і знеструмі накидні гайки 64. Відчиняють кришку 4 прибора, лює електродвигун 38. Підготовлені складені зразпри цьому спрацьовує блокувальний мікроперемики розміщують в резервуарах 23, заливають кач 52 і знеструмлює електродвигун 38. Підготоврозчином, попередньо нагрітим до відповідної телені резервуари 59 заводять у гнізда вставки 2а мператури, щільно закривають кришками 28 за так, щоб виступи 65 на резервуарах 59 сполучилидопомогою стяжного дротового хомута 29, поверся з Г - подібними пазами гнізда 60 і, стискаючи таючи вниз до упора навколо осі 89 фіксуючий пружину 35, повертають резервуари за годиннкохомут 30, і встановлюють у гнізда вставки, притвою стрілкою доти, поки виступи 65 резервуарів не римуючись наступного порядку. Заводять резерсполучаться із зворотними пазами гнізда 60. У вуари 23 в гнізда вставки так, щоб виступи 31 на такому положенні кожний резервуар запирається резервуарах сполучилися з пазами 32 на панелі стиснутою пружиною 35 на замок. 22, і, стискаючи пружину 35, повертають резервуПри наявності таймера задають необхідну ари за годинковою стрілкою, доти виступи 31 ретривалість роботи електродвигуна і вмикають йозервуарів не сполучаться із зворотними пазами 33. го. При відсутності таймера тривалість роботи У такому положенні кожний резервуар запирається електродвигуна встановлюють по секундоміру або стиснутою пружиною. по пісковому годиннику. Вставка 2а із резервуара 11 11887 12 ми починає обертатися. Після закінчення заданого Отриманий відвар цідили через капронове сито. часу фарбування зразків двигун автоматично зуПотім фарбувальну сировину знову заливали кипиняється, про що оператору може повідомлятися п'яченою водою і кип'ятили ще 45хв, після цього звуковим сигналом (при відсутності таймера двивідвар знову цідили через сито. Далі перший відгун вимикають тумблером), після цього відчиняють вар змішували з другим і готовий екстракт викорикришку 4 приладу (при цьому живлення електродстовували для фарбування. вигуна блокується), витягають резервуари 59, а із При фарбуванні в фарбувальну ванну з екстних - зразки матеріалів для проведення інших техрактом спочатку вводили розчин кальцинованої нологічних операцій при проведенні фарбування. соди або оцтової кислоти (в залежності від рН сеПри проведенні випробувань вставки 2а в редовища) і розчин протравлювача. Модуль ванни складі приладу об'єктами досліджень служили: 1:60. чистобавовняна апаратна пряжа килимового призГотовий фарбувальний розчин нагрівали до начення та чистобавовняна камвольна хусткова 45°С, а потім розливали в резервуари 59 у кількотканина арт. 74113 виробництва Київського AT сті 300мл. Туди опускались зразки тканин і пряжі "Троянда". Для спрощення процесу рецептура за допомогою приладдя 72 і 73. Резервуари щільїхнього фарбування прийнята така (таблиця 1) [4]: но закривались кришками, как указано вище, і розміщались у гніздах вставки 2а. Вмикали прилад і нагрівали теплоносій (у даному випадку дистильоТаблиця 1 вану воду) і, отже, ванну, до кипіння протягом 16... 18хв і фарбували 1 годину за легкого кипіння. ПоНазва фарбувальної Концентрація протравтім нагрівання припиняли і після вистигання зразки сировини та її кількість лювача, г/л, К2Сr2O7 виймали, промивали теплою і холодною водою та (г) для отримання 1 л висушивали в установленому порядку. екстракту каштану кінІдентифікація кольорів і відтінків забарвлень ського на зразках пряжі та ткані проводилась загальнопСуха кора каштану, 70 0,3 рийнятим експертним методом з використанням візуальної та інструментальної колоріметрії [5], атласу кольорів [6] та спектрофотоколориметра Для фарбування використано лужну та кислу "Пульсар" [7]. ванни. Для забезпечення лужного середовища у Характеристика колірної гами забарвлень зрафарбувальну ванну вводили кальциновану соду зків наведена в таблиці 2. 1г/л, а для створення кислого середовища вводиДля проведення випробування стійкості забали 10мл/л оцтової 9%-ної кислоти. рвлення до тертя використовували наступні вихідПротравлювання проводилось одночасне з ні матеріали і обладнання: фарбуванням. суміжну бавовняну тканину за ДСТУ 9733.0-83; Фарбувальні екстракти виготовлялись за тасірі шкали для оцінювання зафарбовування і кою методикою: фарбувальна сировина заливазмінення забарвлення ДСТУ 9733.0-83; лась холодною кип'яченою водою, ванну повільно вставку 26 і прилад, що описані вище. нагрівали до кипіння і кип'ятили протягом 1 години. Таблиця 2 №№ з/п Назва способу фарбування та протравлювача 1 2 Характеристика кольорів і відтінків зразків Спектроколориметрична оцінка, відн. Візуальна оцінка од. Колір і відтінок Числове зна- Тон, Т Насиченість, Світлота, L чення за атлаS сом кольорів (код) Кора каштана, лужна ванна Фарбування з одноча- Золотистосним протравлюванкоричневий 040605 72,8 26,5 40,6 ням К2Сr2O7 Кора каштана, кисла ванна Те ж Гірчичний 030605 74,8 26,8 40,0 Вибір зразків за ДСТУ 20566-75. Умови випробувань стійкості забарвлення згідно із ГОСТ Р ИСО 105-А01-99 або із стандартом ISO-X12:2001. З кожної точкової проби текстильного полотна вирізають по дві проби полотна (одну в поздовжньому, другу - в поперечному напрямах) з розмірами, що вказані у згаданих стандартах (із розрахунку: комплект із 2 шт. на одну камеру). Із фарбованої пряжі або ниток виробляють трикотажне полотно, із якого вирізають елементарні проби з тими ж розмірами. Підготовляють суміжні бавовняні тканини (із розрахунку: 2 шт. на одну камеру). Елементарні проби розташовують на гумових пластинах 87, а улаштування 88 обтягують суміжною бавовняною тканиною згідно з вимогами згаданіх стандартів. Наприкінці улаштування 87 і 88 поміщають у контейнери 82, закривають кришками 83 і закручують натискні шайби 84. Вмикають електродвигун. Улаштування 87 і 88 починають рухатись у каме 13 11887 14 рах у випадковій послідовності (здійснюють безудомим полягають у суттєвому розширенні його порядкований рух) - ближче до дійсності - на протехнологічних можливостей. тязі встановленого часу. Література Умови випробувань стійкості забарвлення до 1. А.с. СССР № 459547, МПК D06F 39/04. Стимокрого тертя тіж самі, що і у попередньому випаральная машина.- Опубл. в Б.И-, №5,1975 (анадку. Але суміжну бавовняну тканину перед випролог). буваннями поміщають в дистильовану воду не 2. Патент України на корисну модель №221, менш, як на 5хв, потім віджимають її так, аби вміст МІЖ 6 G01 33/00. Тест-прилад для перевірки мийвологи у неї залишився на рівні маси суміжної тканої і вибілювальної здатності синтетичних мийних нини. засобів/ О.І. Порхунов, О.О. Порхунов.- Опубл.в По завершенні випробувань проби висушують Офіц. бюл., №4, 1988 (прототип). за ДСТУ 9733.0-83. 3. Порхунов О.О., Порхунов O.I., Приходько Оцінювання стійкості забарвлення до тертя М.В. і ін. Шляхи підвищення рівня споживних власздійснюють по зафарбовуванню суміжної бавовтивостей лабораторних пральних машин// Науконяної тканини згідно із ГОСТ Р ИСО 105-А01-99 вий вісник ПУСКУ.- 2003. - № 2(9).- с. 10-11. - сер. або із стандартом ISO-X12-.2001. Технічні науки. Випробування показали надійність дії усіх вуз4. Семак З.М., Семак Б.Б. Використання екстлів приладу і можливість проведення на ньому ракту каштана кінського для фарбування текстипереличених випробувань. льних матеріалів// Науковий вісник ПУСКУ.-2001,Прилад може бути використаний також при №3(3).-с. 17-20.-сер. Технічні науки. визначенні мийної здатності синтетичних мийних 5. Комплексная оценка качества текстильных засобів (СМЗ) згідно з ДСТУ 22567.15 (в комплекматериалов/ А.Е. Чайковская, Л.В. Полищук, И.С. тації із вставкою 2). У такому виконанні прилад Галык, Б.Д. Семак. -К.: Техника, 1989.- 254с. поставлений авторами Харьковському ДЦСМС 6. Атлас цветов (каталог)/ Г.П. Вишняк, В.А. (тел.(8)0572 141429), що дозволило споживачу Жуков, З.Г. Певзнер и др.-М.-.ВЦАМЛегпром, 1986. відмовитися від закупівлі подібного приладу за - 46с, кордоном. 7. Кириллов Е.А. Цветоведение.- М.: ЛегпромПереваги запропонованого приладу перед вібытиздат, 1987. - 128с. 15 11887 16 17 Комп’ютерна верстка Г. Паяльніков 11887 Підписне 18 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
