Патрон для вогнепальної зброї

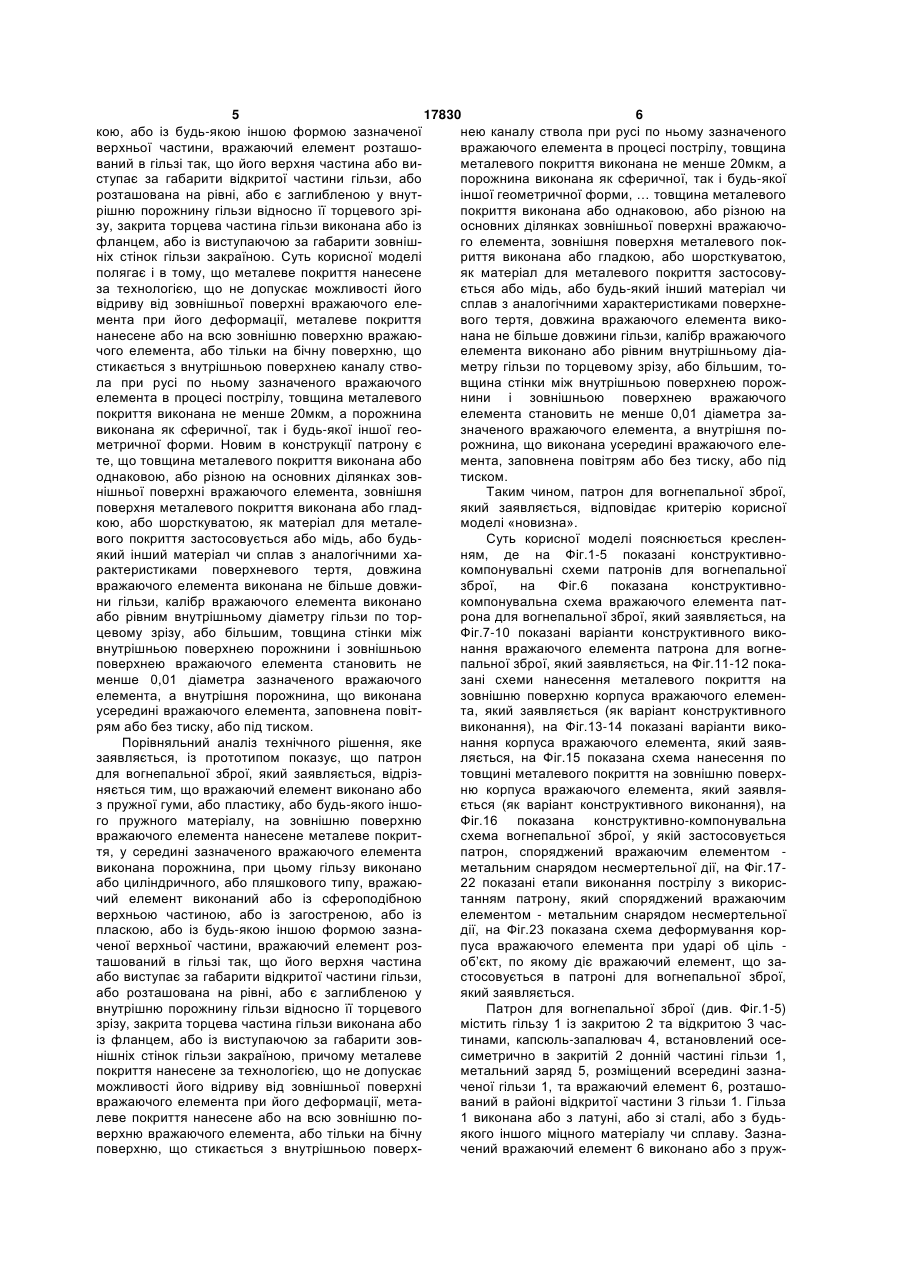

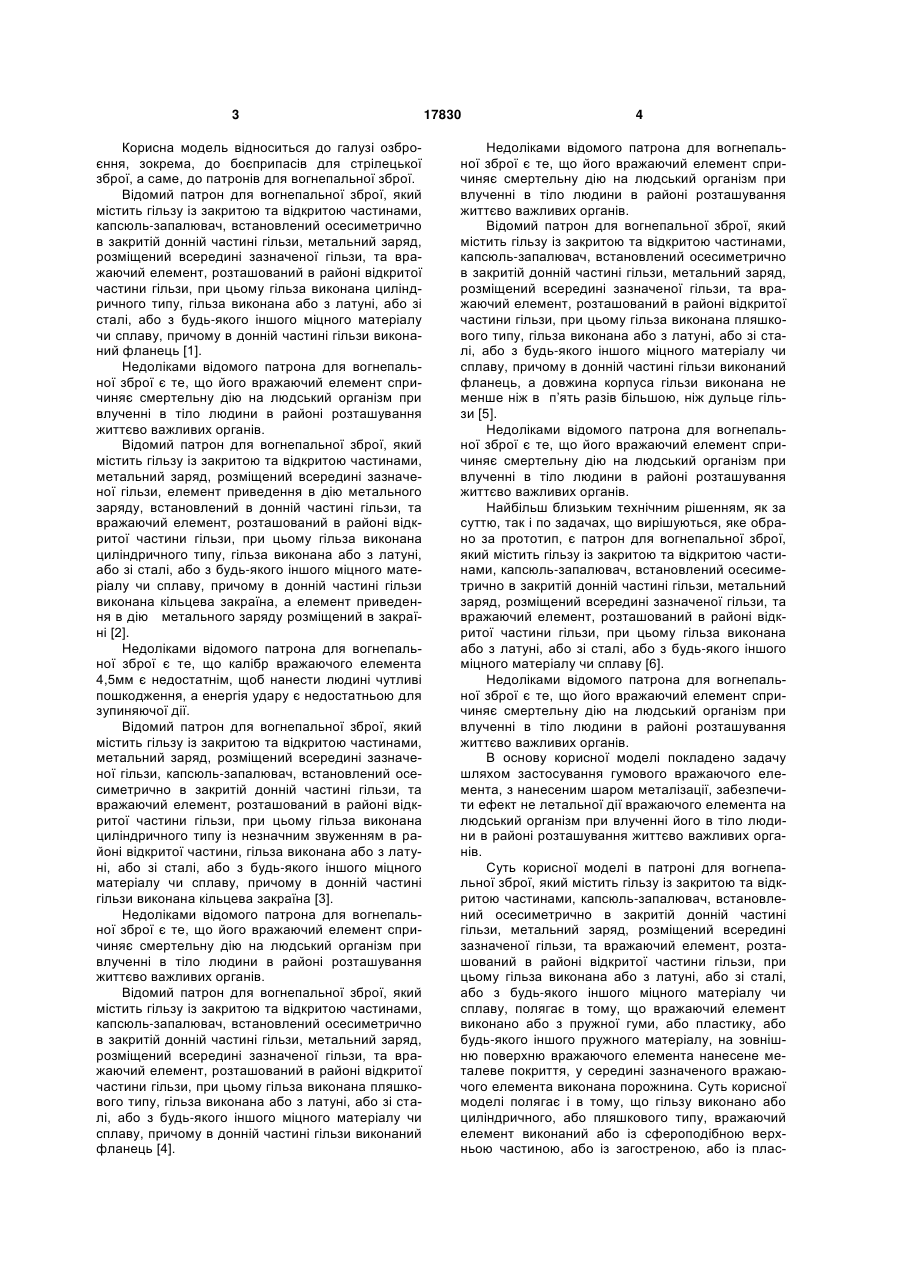

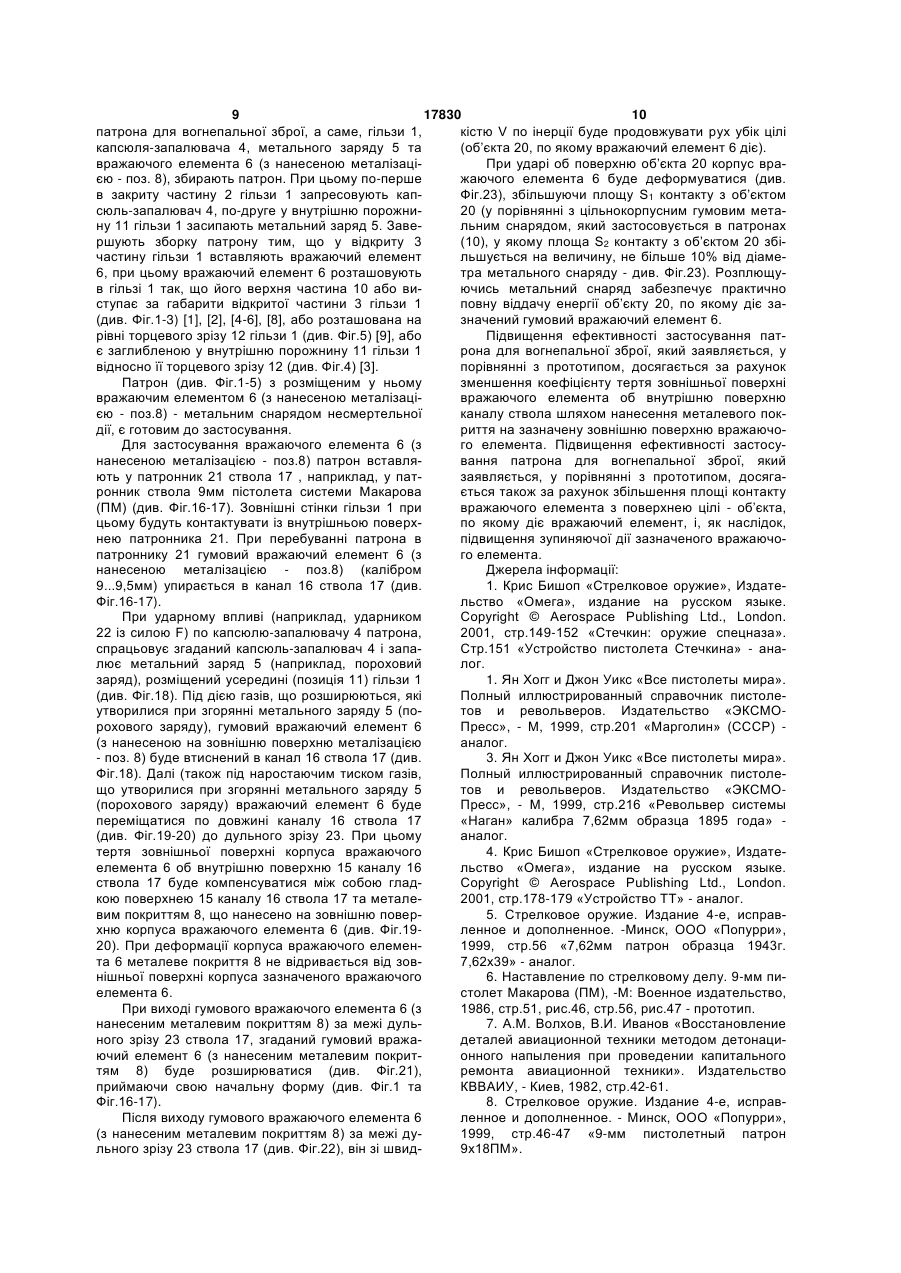

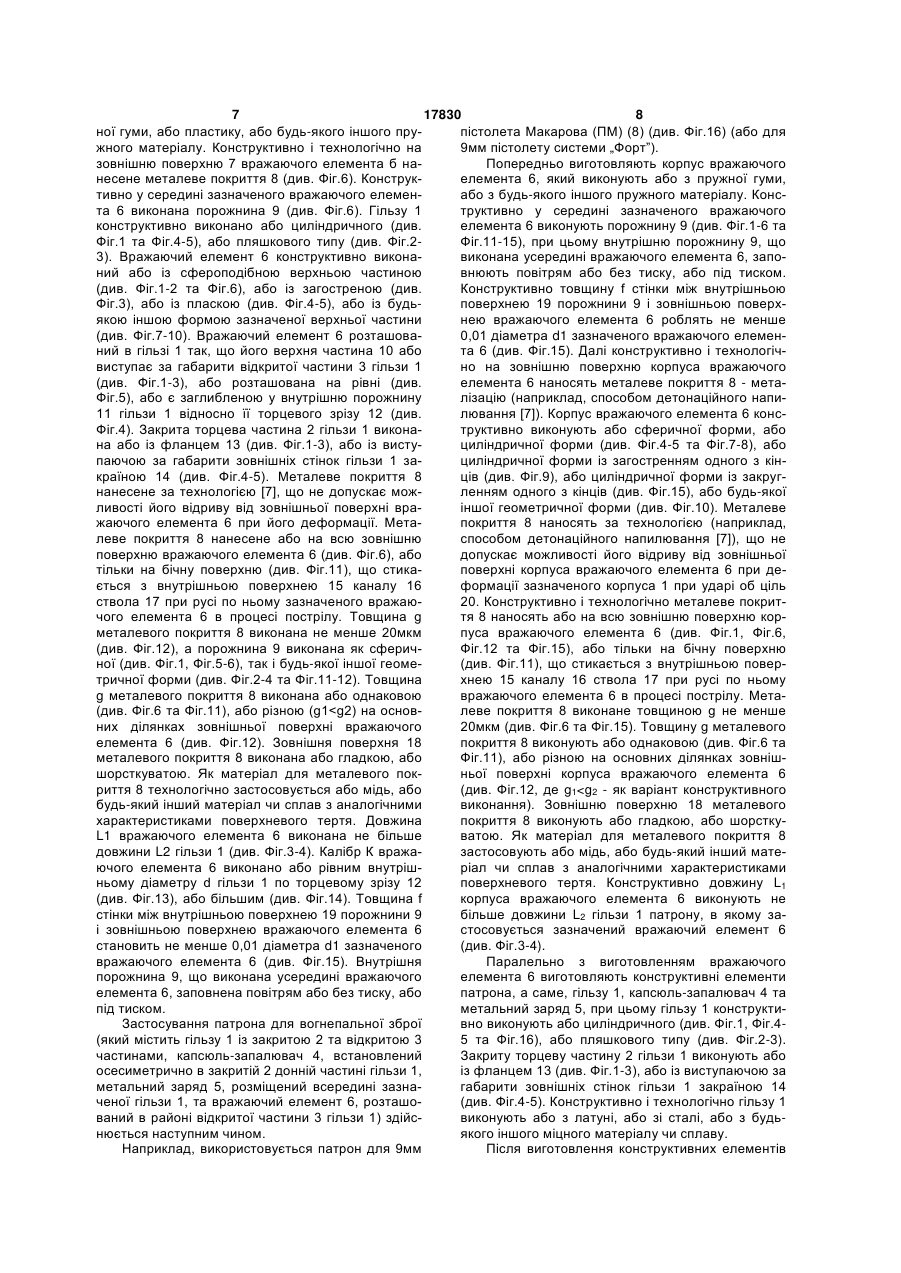

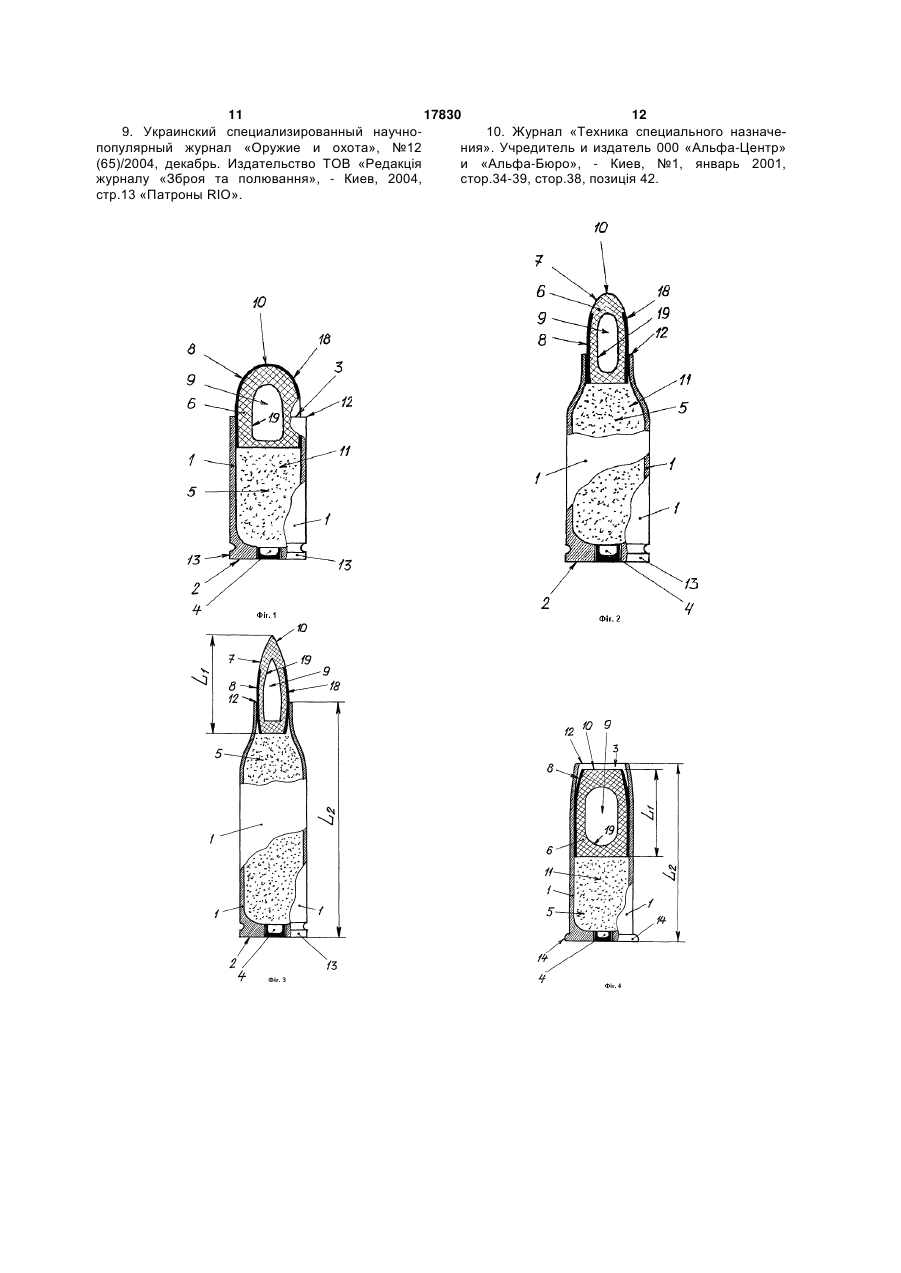

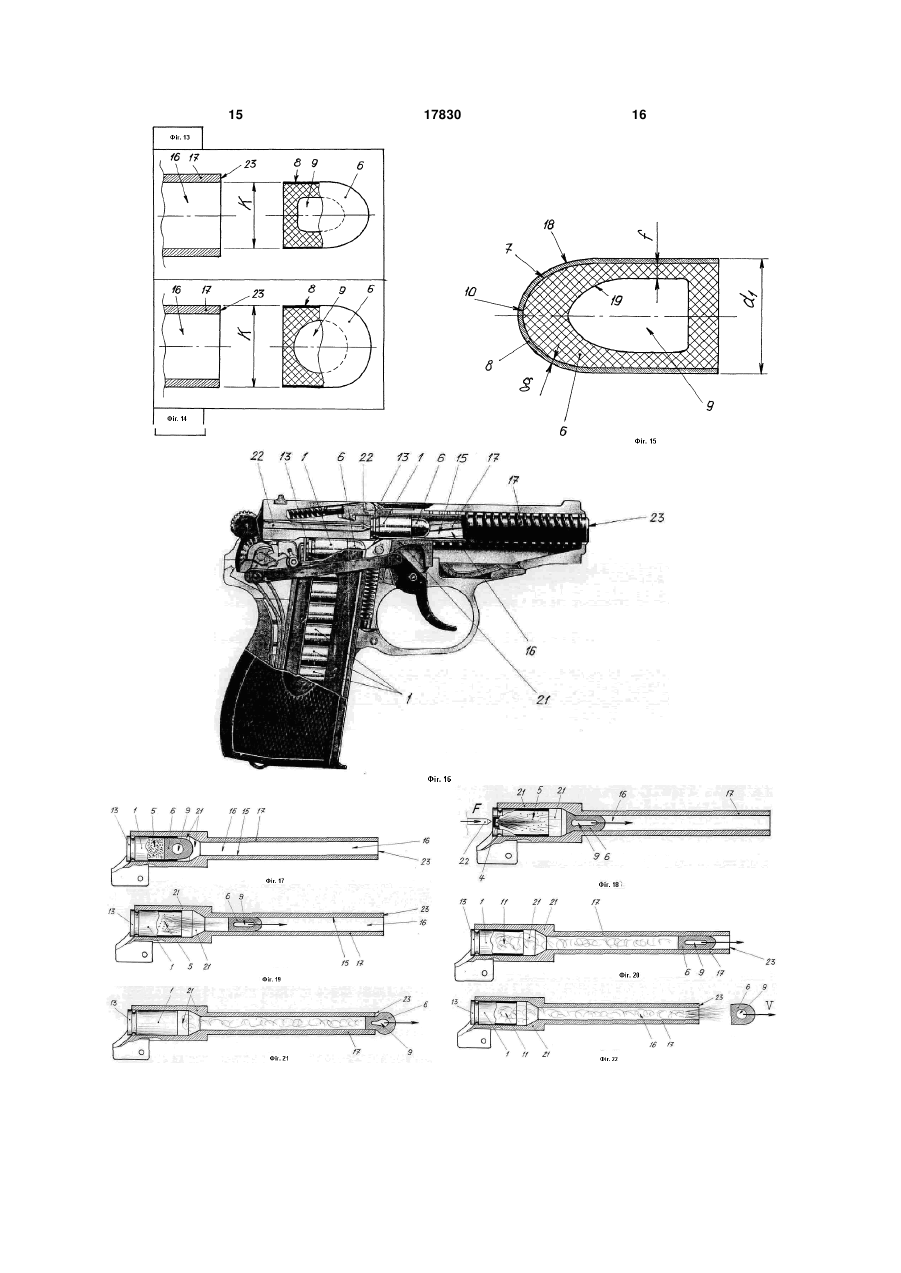

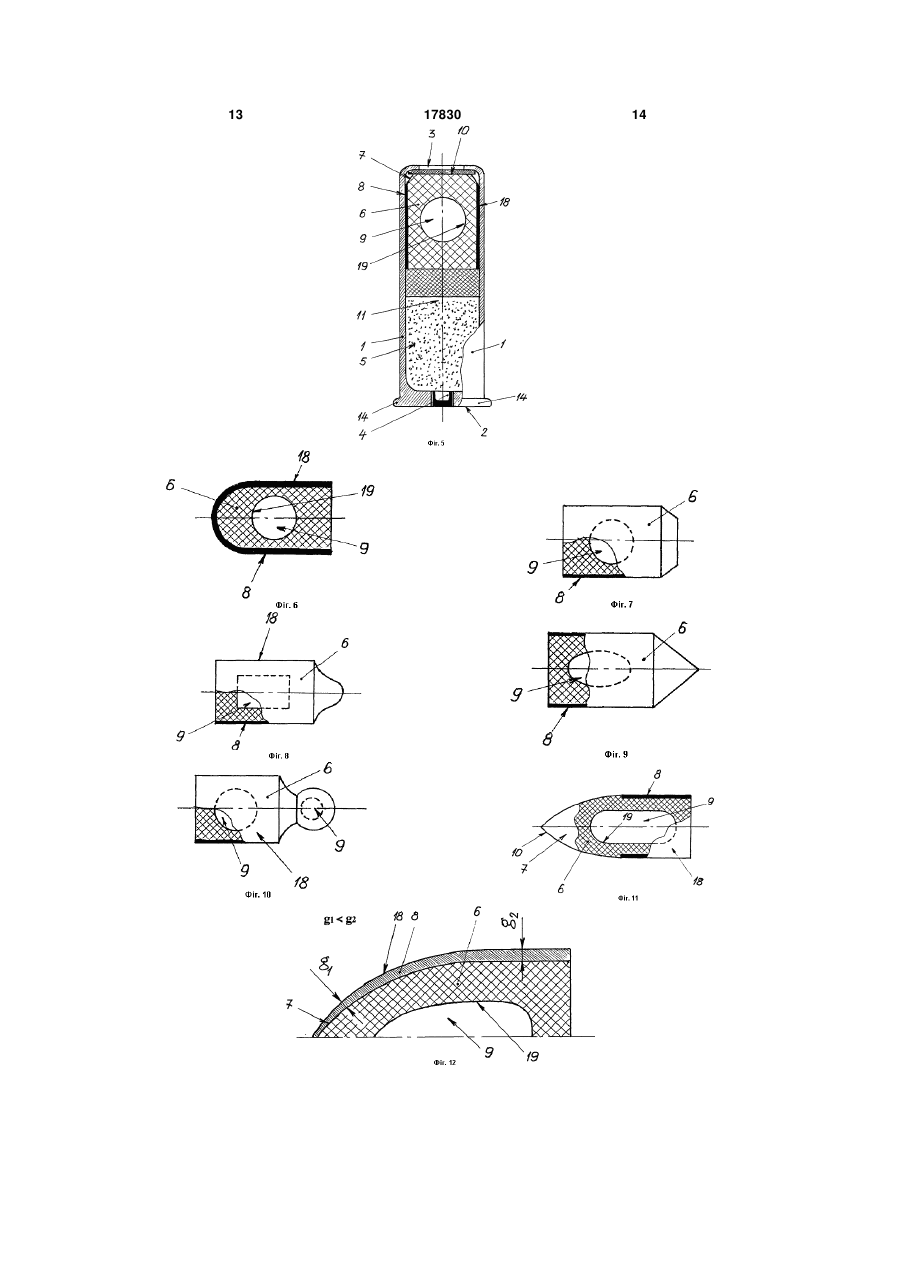

1. Патрон для вогнепальної зброї, який містить гільзу із закритою та відкритою частинами, капсюль-запалювач, встановлений осесиметрично в закритій донній частині гільзи, метальний заряд, розміщений всередині зазначеної гільзи, та вражаючий елемент, розташований в ділянці відкритої частини гільзи, при цьому гільза виконана або з латуні, або зі сталі, або з будь-якого іншого міцного матеріалу чи сплаву, який відрізняється тим, що вражаючий елемент виконано або з пружної гуми, або пластику, або будь-якого іншого пружного матеріалу, на зовнішню поверхню вражаючого елемента нанесене металеве покриття, усередині зазначеного вражаючого елемента виконана порожнина, при цьому гільзу виконано або циліндричного, або пляшкового типу, вражаючий елемент виконаний або із сфероподібною верхньою частиною, або із загостреною, або із пласкою, або із будь-якою іншою формою зазначеної верхньої частини, вражаючий елемент розташований в гільзі так, що його верхня частина або виступає за габарити відкритої частини гільзи, або розташована на рівні, або є заглибленою у внутрішню порожнину гільзи відносно її торцевого зрізу, закрита торцева частина гільзи виконана або із фланцем, або із виступаючою за габарити зовнішніх стінок гільзи закраїною, причому металеве покриття нанесене за технологією, що не допускає можливості його відриву від зовнішньої поверхні вражаючого 2 (19) 1 3 Корисна модель відноситься до галузі озброєння, зокрема, до боєприпасів для стрілецької зброї, а саме, до патронів для вогнепальної зброї. Відомий патрон для вогнепальної зброї, який містить гільзу із закритою та відкритою частинами, капсюль-запалювач, встановлений осесиметрично в закритій донній частині гільзи, метальний заряд, розміщений всередині зазначеної гільзи, та вражаючий елемент, розташований в районі відкритої частини гільзи, при цьому гільза виконана циліндричного типу, гільза виконана або з латуні, або зі сталі, або з будь-якого іншого міцного матеріалу чи сплаву, причому в донній частині гільзи виконаний фланець [1]. Недоліками відомого патрона для вогнепальної зброї є те, що його вражаючий елемент спричиняє смертельну дію на людський організм при влученні в тіло людини в районі розташування життєво важливих органів. Відомий патрон для вогнепальної зброї, який містить гільзу із закритою та відкритою частинами, метальний заряд, розміщений всередині зазначеної гільзи, елемент приведення в дію метального заряду, встановлений в донній частині гільзи, та вражаючий елемент, розташований в районі відкритої частини гільзи, при цьому гільза виконана циліндричного типу, гільза виконана або з латуні, або зі сталі, або з будь-якого іншого міцного матеріалу чи сплаву, причому в донній частині гільзи виконана кільцева закраїна, а елемент приведення в дію метального заряду розміщений в закраїні [2]. Недоліками відомого патрона для вогнепальної зброї є те, що калібр вражаючого елемента 4,5мм є недостатнім, щоб нанести людині чутливі пошкодження, а енергія удару є недостатньою для зупиняючої дії. Відомий патрон для вогнепальної зброї, який містить гільзу із закритою та відкритою частинами, метальний заряд, розміщений всередині зазначеної гільзи, капсюль-запалювач, встановлений осесиметрично в закритій донній частині гільзи, та вражаючий елемент, розташований в районі відкритої частини гільзи, при цьому гільза виконана циліндричного типу із незначним звуженням в районі відкритої частини, гільза виконана або з латуні, або зі сталі, або з будь-якого іншого міцного матеріалу чи сплаву, причому в донній частині гільзи виконана кільцева закраїна [3]. Недоліками відомого патрона для вогнепальної зброї є те, що його вражаючий елемент спричиняє смертельну дію на людський організм при влученні в тіло людини в районі розташування життєво важливих органів. Відомий патрон для вогнепальної зброї, який містить гільзу із закритою та відкритою частинами, капсюль-запалювач, встановлений осесиметрично в закритій донній частині гільзи, метальний заряд, розміщений всередині зазначеної гільзи, та вражаючий елемент, розташований в районі відкритої частини гільзи, при цьому гільза виконана пляшкового типу, гільза виконана або з латуні, або зі сталі, або з будь-якого іншого міцного матеріалу чи сплаву, причому в донній частині гільзи виконаний фланець [4]. 17830 4 Недоліками відомого патрона для вогнепальної зброї є те, що його вражаючий елемент спричиняє смертельну дію на людський організм при влученні в тіло людини в районі розташування життєвоважливих органів. Відомий патрон для вогнепальної зброї, який містить гільзу із закритою та відкритою частинами, капсюль-запалювач, встановлений осесиметрично в закритій донній частині гільзи, метальний заряд, розміщений всередині зазначеної гільзи, та вражаючий елемент, розташований в районі відкритої частини гільзи, при цьому гільза виконана пляшкового типу, гільза виконана або з латуні, або зі сталі, або з будь-якого іншого міцного матеріалу чи сплаву, причому в донній частині гільзи виконаний фланець, а довжина корпуса гільзи виконана не менше ніж в п’ять разів більшою, ніж дульце гільзи [5]. Недоліками відомого патрона для вогнепальної зброї є те, що його вражаючий елемент спричиняє смертельну дію на людський організм при влученні в тіло людини в районі розташування життєво важливих органів. Найбільш близьким технічним рішенням, як за суттю, так і по задачах, що вирішуються, яке обрано за прототип, є патрон для вогнепальної зброї, який містить гільзу із закритою та відкритою частинами, капсюль-запалювач, встановлений осесиметрично в закритій донній частині гільзи, метальний заряд, розміщений всередині зазначеної гільзи, та вражаючий елемент, розташований в районі відкритої частини гільзи, при цьому гільза виконана або з латуні, або зі сталі, або з будь-якого іншого міцного матеріалу чи сплаву [6]. Недоліками відомого патрона для вогнепальної зброї є те, що його вражаючий елемент спричиняє смертельну дію на людський організм при влученні в тіло людини в районі розташування життєво важливих органів. В основу корисної моделі покладено задачу шляхом застосування гумового вражаючого елемента, з нанесеним шаром металізації, забезпечити ефект не летальної дії вражаючого елемента на людський організм при влученні його в тіло людини в районі розташування життєво важливих органів. Суть корисної моделі в патроні для вогнепальної зброї, який містить гільзу із закритою та відкритою частинами, капсюль-запалювач, встановлений осесиметрично в закритій донній частині гільзи, метальний заряд, розміщений всередині зазначеної гільзи, та вражаючий елемент, розташований в районі відкритої частини гільзи, при цьому гільза виконана або з латуні, або зі сталі, або з будь-якого іншого міцного матеріалу чи сплаву, полягає в тому, що вражаючий елемент виконано або з пружної гуми, або пластику, або будь-якого іншого пружного матеріалу, на зовнішню поверхню вражаючого елемента нанесене металеве покриття, у середині зазначеного вражаючого елемента виконана порожнина. Суть корисної моделі полягає і в тому, що гільзу виконано або циліндричного, або пляшкового типу, вражаючий елемент виконаний або із сфероподібною верхньою частиною, або із загостреною, або із плас 5 17830 6 кою, або із будь-якою іншою формою зазначеної нею каналу ствола при русі по ньому зазначеного верхньої частини, вражаючий елемент розташовражаючого елемента в процесі пострілу, товщина ваний в гільзі так, що його верхня частина або виметалевого покриття виконана не менше 20мкм, а ступає за габарити відкритої частини гільзи, або порожнина виконана як сферичної, так і будь-якої розташована на рівні, або є заглибленою у внутіншої геометричної форми, … товщина металевого рішню порожнину гільзи відносно її торцевого зріпокриття виконана або однаковою, або різною на зу, закрита торцева частина гільзи виконана або із основних ділянках зовнішньої поверхні вражаючофланцем, або із виступаючою за габарити зовнішго елемента, зовнішня поверхня металевого покніх стінок гільзи закраїною. Суть корисної моделі риття виконана або гладкою, або шорсткуватою, полягає і в тому, що металеве покриття нанесене як матеріал для металевого покриття застосовуза технологією, що не допускає можливості його ється або мідь, або будь-який інший матеріал чи відриву від зовнішньої поверхні вражаючого елесплав з аналогічними характеристиками поверхнемента при його деформації, металеве покриття вого тертя, довжина вражаючого елемента виконанесене або на всю зовнішню поверхню вражаюнана не більше довжини гільзи, калібр вражаючого чого елемента, або тільки на бічну поверхню, що елемента виконано або рівним внутрішньому діастикається з внутрішньою поверхнею каналу ствометру гільзи по торцевому зрізу, або більшим, тола при русі по ньому зазначеного вражаючого вщина стінки між внутрішньою поверхнею порожелемента в процесі пострілу, товщина металевого нини і зовнішньою поверхнею вражаючого покриття виконана не менше 20мкм, а порожнина елемента становить не менше 0,01 діаметра завиконана як сферичної, так і будь-якої іншої геозначеного вражаючого елемента, а внутрішня пометричної форми. Новим в конструкції патрону є рожнина, що виконана усередині вражаючого елете, що товщина металевого покриття виконана або мента, заповнена повітрям або без тиску, або під однаковою, або різною на основних ділянках зовтиском. нішньої поверхні вражаючого елемента, зовнішня Таким чином, патрон для вогнепальної зброї, поверхня металевого покриття виконана або гладякий заявляється, відповідає критерію корисної кою, або шорсткуватою, як матеріал для металемоделі «новизна». вого покриття застосовується або мідь, або будьСуть корисної моделі пояснюється кресленякий інший матеріал чи сплав з аналогічними ханям, де на Фіг.1-5 показані конструктивнорактеристиками поверхневого тертя, довжина компонувальні схеми патронів для вогнепальної вражаючого елемента виконана не більше довжизброї, на Фіг.6 показана конструктивнони гільзи, калібр вражаючого елемента виконано компонувальна схема вражаючого елемента патабо рівним внутрішньому діаметру гільзи по торрона для вогнепальної зброї, який заявляється, на цевому зрізу, або більшим, товщина стінки між Фіг.7-10 показані варіанти конструктивного виковнутрішньою поверхнею порожнини і зовнішньою нання вражаючого елемента патрона для вогнеповерхнею вражаючого елемента становить не пальної зброї, який заявляється, на Фіг.11-12 покаменше 0,01 діаметра зазначеного вражаючого зані схеми нанесення металевого покриття на елемента, а внутрішня порожнина, що виконана зовнішню поверхню корпуса вражаючого елеменусередині вражаючого елемента, заповнена повітта, який заявляється (як варіант конструктивного рям або без тиску, або під тиском. виконання), на Фіг.13-14 показані варіанти викоПорівняльний аналіз технічного рішення, яке нання корпуса вражаючого елемента, який заявзаявляється, із прототипом показує, що патрон ляється, на Фіг.15 показана схема нанесення по для вогнепальної зброї, який заявляється, відрізтовщині металевого покриття на зовнішню поверхняється тим, що вражаючий елемент виконано або ню корпуса вражаючого елемента, який заявляз пружної гуми, або пластику, або будь-якого іншоється (як варіант конструктивного виконання), на го пружного матеріалу, на зовнішню поверхню Фіг.16 показана конструктивно-компонувальна вражаючого елемента нанесене металеве покритсхема вогнепальної зброї, у якій застосовується тя, у середині зазначеного вражаючого елемента патрон, споряджений вражаючим елементом виконана порожнина, при цьому гільзу виконано метальним снарядом несмертельної дії, на Фіг.17або циліндричного, або пляшкового типу, вражаю22 показані етапи виконання пострілу з викорисчий елемент виконаний або із сфероподібною танням патрону, який споряджений вражаючим верхньою частиною, або із загостреною, або із елементом - метальним снарядом несмертельної пласкою, або із будь-якою іншою формою зазнадії, на Фіг.23 показана схема деформування корченої верхньої частини, вражаючий елемент розпуса вражаючого елемента при ударі об ціль ташований в гільзі так, що його верхня частина об’єкт, по якому діє вражаючий елемент, що заабо виступає за габарити відкритої частини гільзи, стосовується в патроні для вогнепальної зброї, або розташована на рівні, або є заглибленою у який заявляється. внутрішню порожнину гільзи відносно її торцевого Патрон для вогнепальної зброї (див. Фіг.1-5) зрізу, закрита торцева частина гільзи виконана або містить гільзу 1 із закритою 2 та відкритою 3 часіз фланцем, або із виступаючою за габарити зовтинами, капсюль-запалювач 4, встановлений осенішніх стінок гільзи закраїною, причому металеве симетрично в закритій 2 донній частині гільзи 1, покриття нанесене за технологією, що не допускає метальний заряд 5, розміщений всередині зазнаможливості його відриву від зовнішньої поверхні ченої гільзи 1, та вражаючий елемент 6, розташовражаючого елемента при його деформації, метаваний в районі відкритої частини 3 гільзи 1. Гільза леве покриття нанесене або на всю зовнішню по1 виконана або з латуні, або зі сталі, або з будьверхню вражаючого елемента, або тільки на бічну якого іншого міцного матеріалу чи сплаву. Зазнаповерхню, що стикається з внутрішньою поверхчений вражаючий елемент 6 виконано або з пруж 7 17830 8 ної гуми, або пластику, або будь-якого іншого прупістолета Макарова (ПМ) (8) (див. Фіг.16) (або для жного матеріалу. Конструктивно і технологічно на 9мм пістолету системи „Форт”). зовнішню поверхню 7 вражаючого елемента б наПопередньо виготовляють корпус вражаючого несене металеве покриття 8 (див. Фіг.6). Конструкелемента 6, який виконують або з пружної гуми, тивно у середині зазначеного вражаючого елеменабо з будь-якого іншого пружного матеріалу. Конста 6 виконана порожнина 9 (див. Фіг.6). Гільзу 1 труктивно у середині зазначеного вражаючого конструктивно виконано або циліндричного (див. елемента 6 виконують порожнину 9 (див. Фіг.1-6 та Фіг.1 та Фіг.4-5), або пляшкового типу (див. Фіг.2Фіг.11-15), при цьому внутрішню порожнину 9, що 3). Вражаючий елемент 6 конструктивно виконавиконана усередині вражаючого елемента 6, запоний або із сфероподібною верхньою частиною внюють повітрям або без тиску, або під тиском. (див. Фіг.1-2 та Фіг.6), або із загостреною (див. Конструктивно товщину f стінки між внутрішньою Фіг.3), або із пласкою (див. Фіг.4-5), або із будьповерхнею 19 порожнини 9 і зовнішньою поверхякою іншою формою зазначеної верхньої частини нею вражаючого елемента 6 роблять не менше (див. Фіг.7-10). Вражаючий елемент 6 розташова0,01 діаметра d1 зазначеного вражаючого елеменний в гільзі 1 так, що його верхня частина 10 або та 6 (див. Фіг.15). Далі конструктивно і технологічвиступає за габарити відкритої частини 3 гільзи 1 но на зовнішню поверхню корпуса вражаючого (див. Фіг.1-3), або розташована на рівні (див. елемента 6 наносять металеве покриття 8 - метаФіг.5), або є заглибленою у внутрішню порожнину лізацію (наприклад, способом детонаційного напи11 гільзи 1 відносно її торцевого зрізу 12 (див. лювання [7]). Корпус вражаючого елемента 6 консФіг.4). Закрита торцева частина 2 гільзи 1 виконатруктивно виконують або сферичної форми, або на або із фланцем 13 (див. Фіг.1-3), або із вистуциліндричної форми (див. Фіг.4-5 та Фіг.7-8), або паючою за габарити зовнішніх стінок гільзи 1 зациліндричної форми із загостренням одного з кінкраїною 14 (див. Фіг.4-5). Металеве покриття 8 ців (див. Фіг.9), або циліндричної форми із закругнанесене за технологією [7], що не допускає можленням одного з кінців (див. Фіг.15), або будь-якої ливості його відриву від зовнішньої поверхні враіншої геометричної форми (див. Фіг.10). Металеве жаючого елемента 6 при його деформації. Метапокриття 8 наносять за технологією (наприклад, леве покриття 8 нанесене або на всю зовнішню способом детонаційного напилювання [7]), що не поверхню вражаючого елемента 6 (див. Фіг.6), або допускає можливості його відриву від зовнішньої тільки на бічну поверхню (див. Фіг.11), що стикаповерхні корпуса вражаючого елемента 6 при деється з внутрішньою поверхнею 15 каналу 16 формації зазначеного корпуса 1 при ударі об ціль ствола 17 при русі по ньому зазначеного вражаю20. Конструктивно і технологічно металеве покритчого елемента 6 в процесі пострілу. Товщина g тя 8 наносять або на всю зовнішню поверхню корметалевого покриття 8 виконана не менше 20мкм пуса вражаючого елемента 6 (див. Фіг.1, Фіг.6, (див. Фіг.12), а порожнина 9 виконана як сферичФіг.12 та Фіг.15), або тільки на бічну поверхню ної (див. Фіг.1, Фіг.5-6), так і будь-якої іншої геоме(див. Фіг.11), що стикається з внутрішньою повертричної форми (див. Фіг.2-4 та Фіг.11-12). Товщина хнею 15 каналу 16 ствола 17 при русі по ньому g металевого покриття 8 виконана або однаковою вражаючого елемента 6 в процесі пострілу. Мета(див. Фіг.6 та Фіг.11), або різною (g1
