Несмертельна куля для вогнепальної зброї, спосіб її виготовлення, м`який еластичний матеріал для її виготовлення і патрон

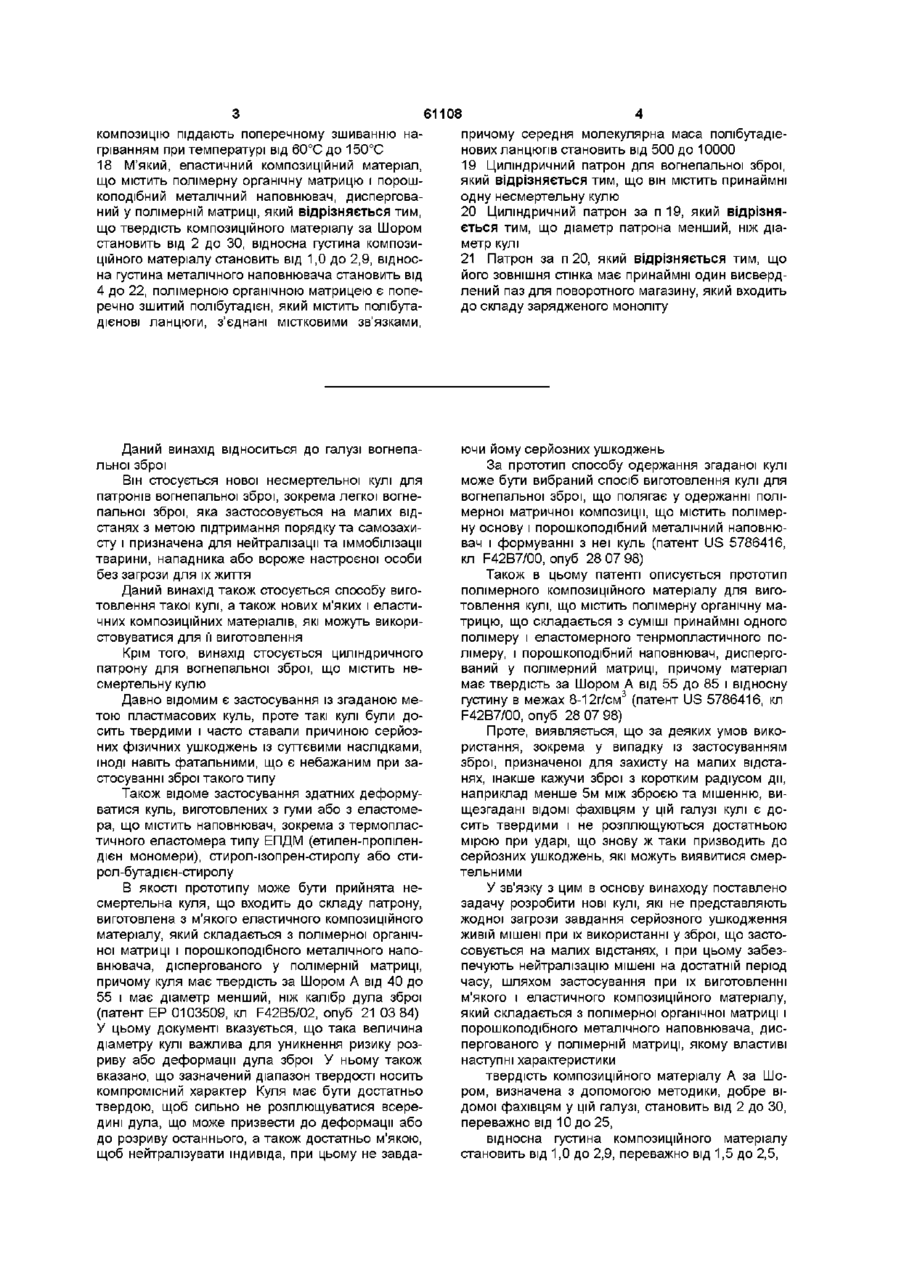

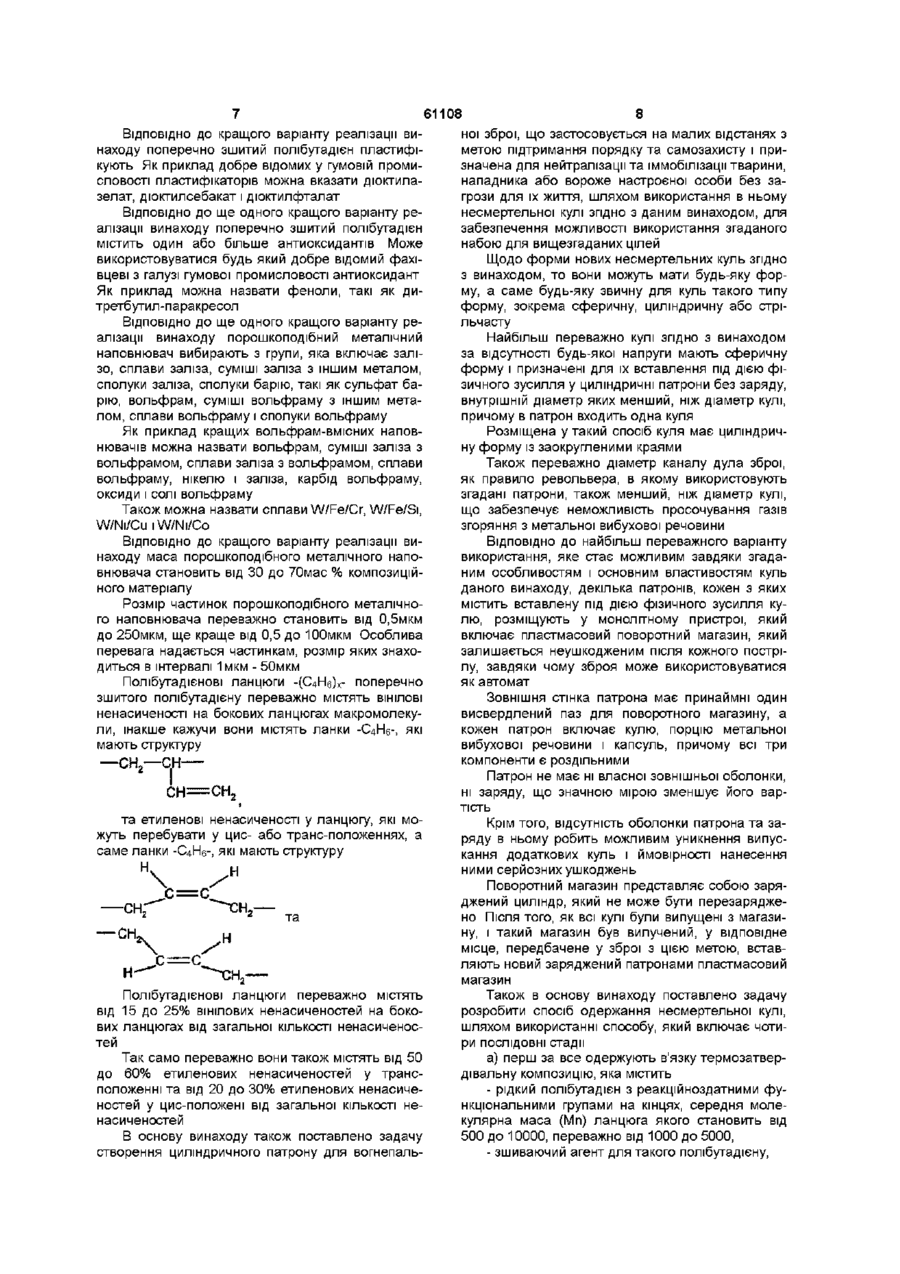

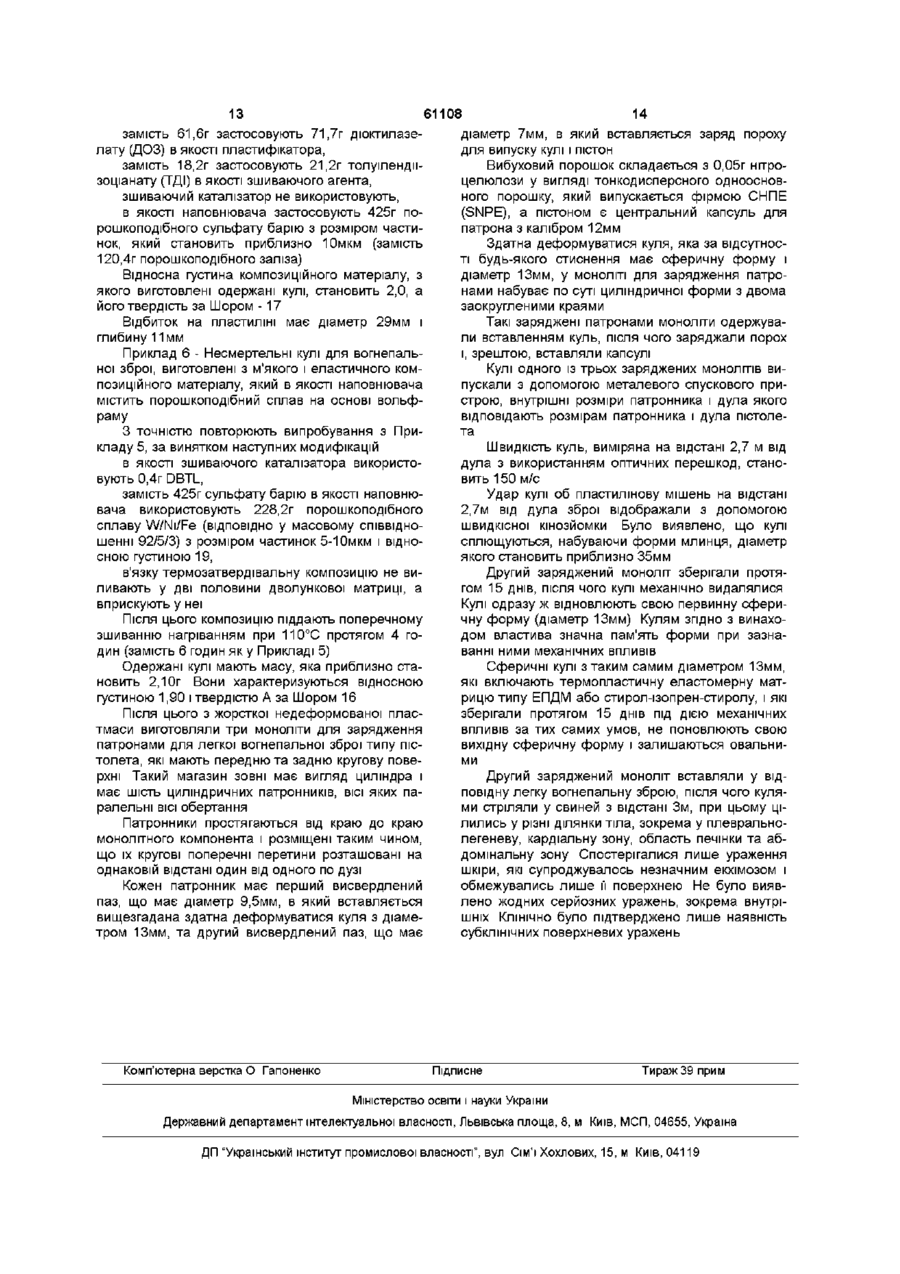

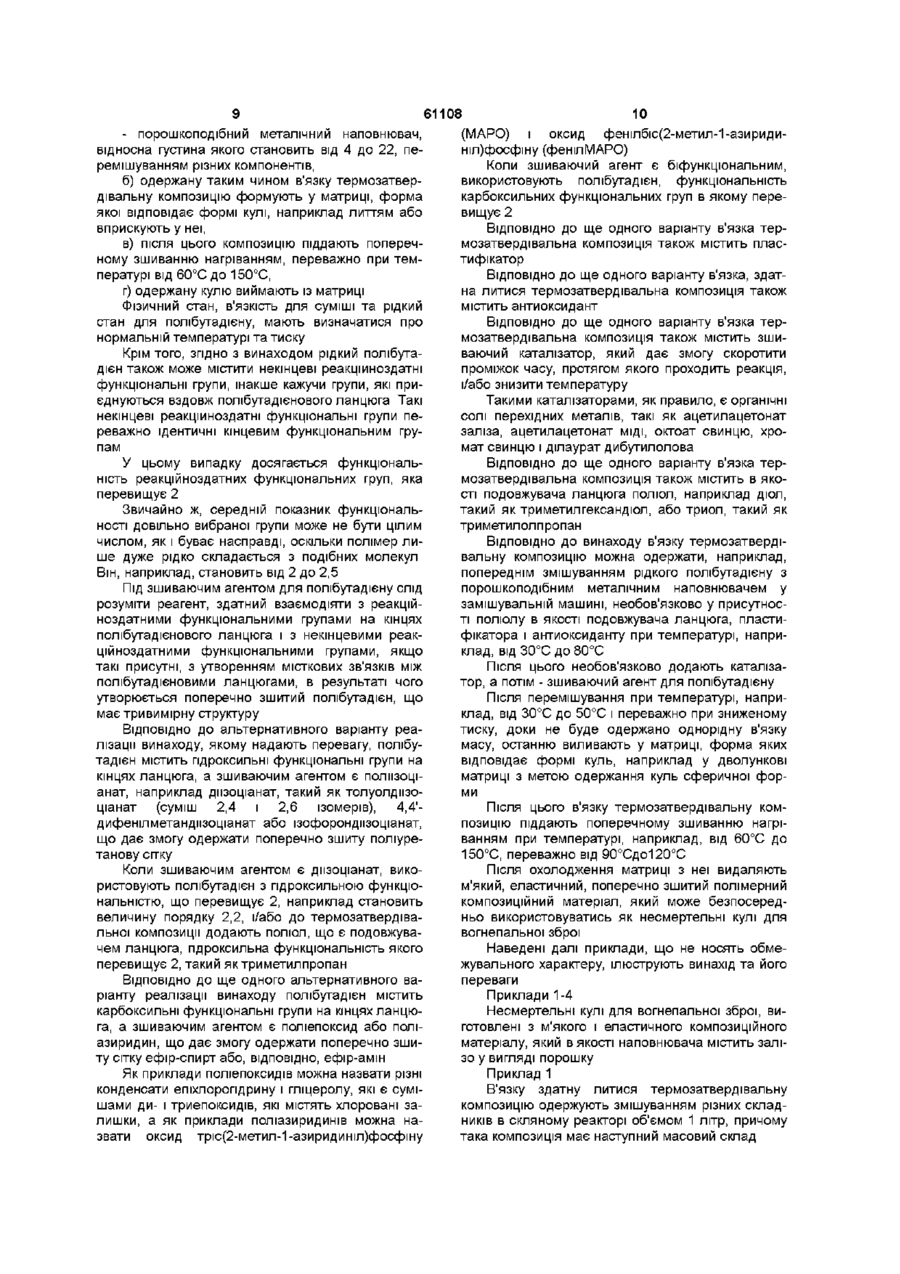

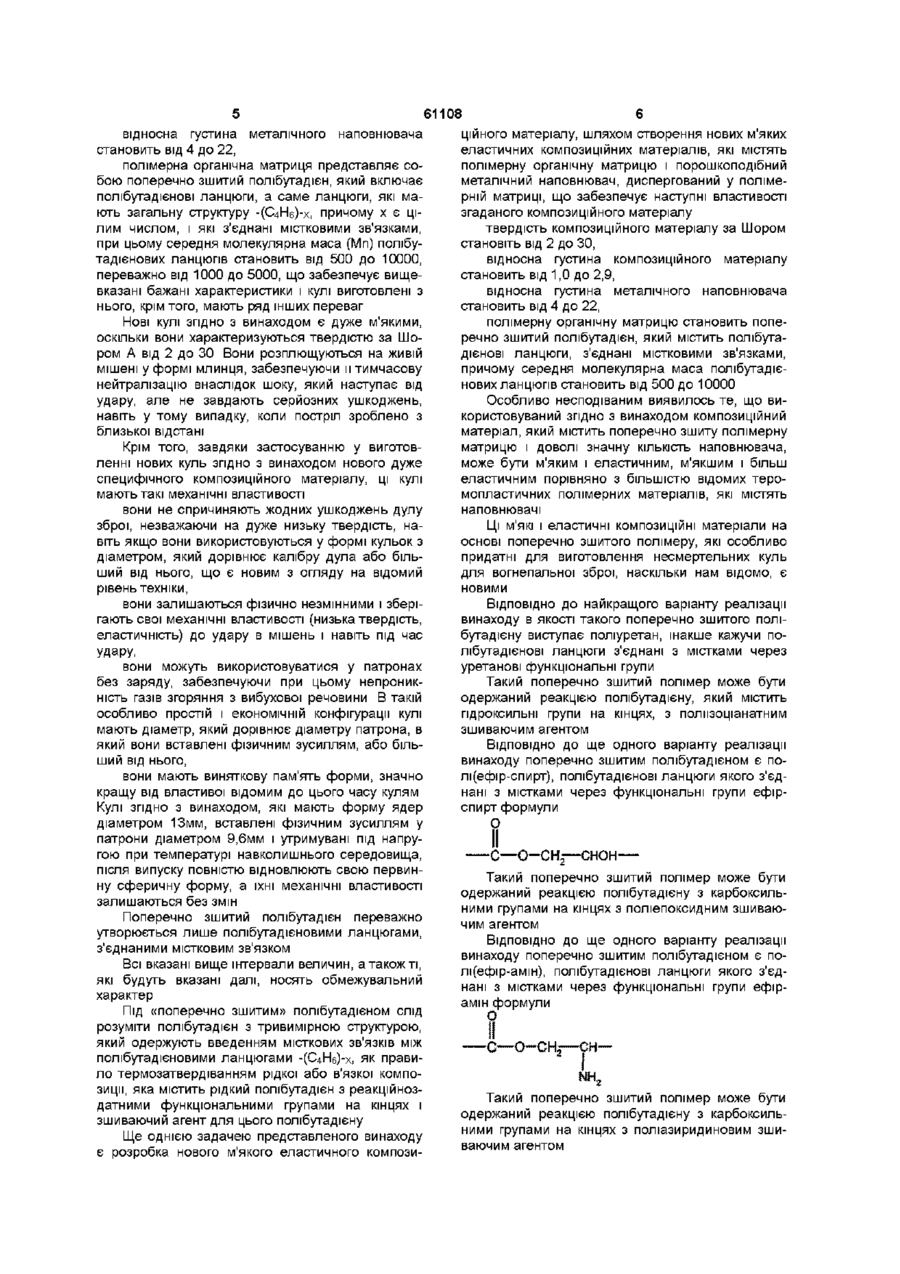

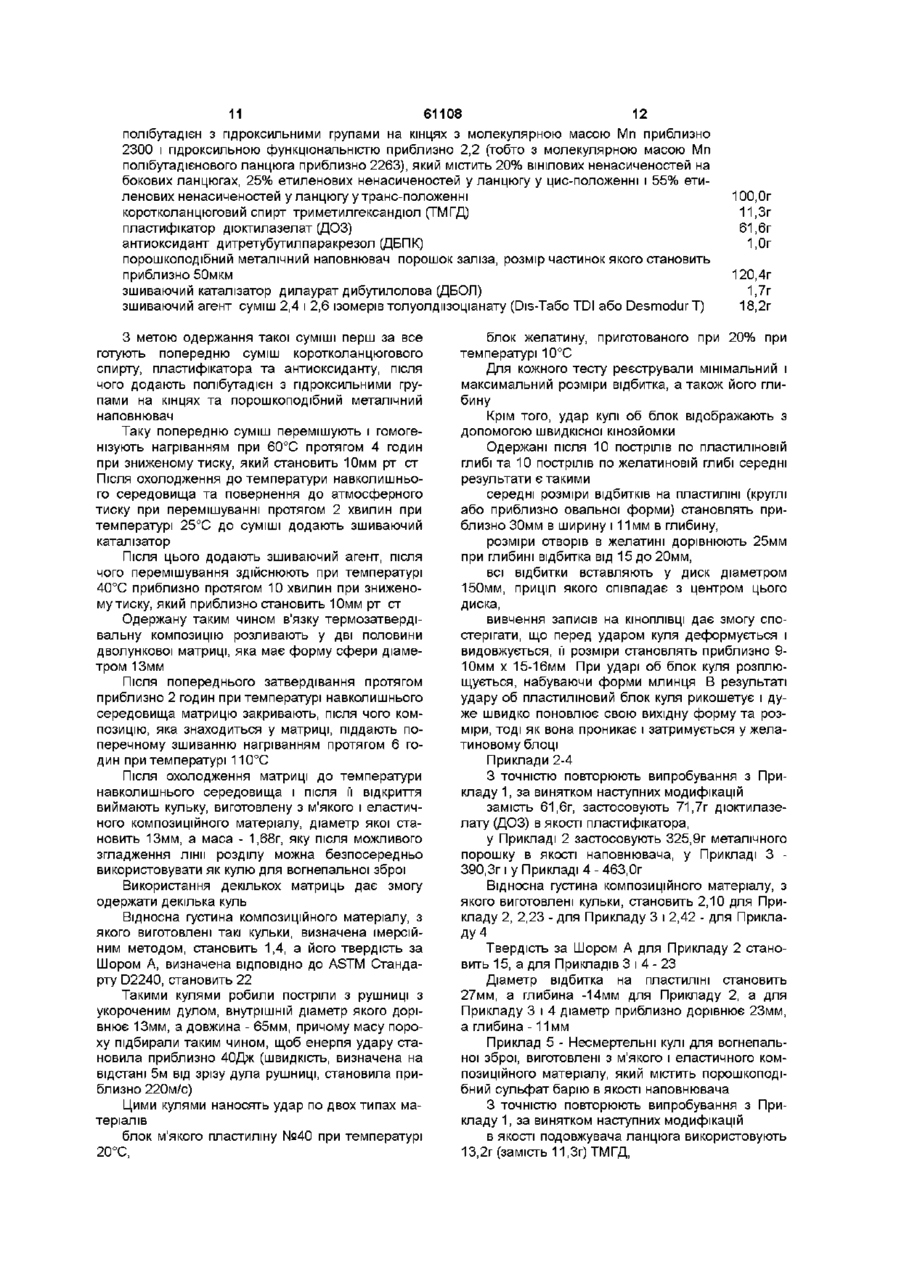

1 Несмертельна куля для вогнепальної зброї, виготовлена з м'якого еластичного композиційного матеріалу, що складається з полімерної органічної матриці і порошкоподібного металічного наповнювача, диспергованого у полімерній матриці, яка відрізняється тим, що твердість композиційного матеріалу А за Шором становить від 2 до ЗО, відносна густина композиційного матеріалу становить від 1,0 до 2,9, відносна густина металічного наповнювача становить від 4 до 22, полімерна органічна матриця являє собою поперечно зшитий полібутадієн, який включає полібутадієнові ланцюги, з'єднані містковими зв'язками, причому середня молекулярна маса полібутадієнових ланцюгів становить від 500 до 10000 2 Несмертельна куля за п 1 , яка відрізняється тим, що поперечно зшитим полібутадієном є поліуретан 3 Несмертельна куля за п 1 , яка відрізняється тим, що поперечно зшитий полібутадієн пластифікують 4 Несмертельна куля за п 1 , яка відрізняється тим, що поперечно зшитий полібутадієн містить один або більше антиоксидантів 5 Несмертельна куля за п 1 , яка відрізняється тим, що твердість композиційного матеріалу А за Шором становить від 10 до 25 6 Несмертельна куля за п 1 , яка відрізняється тим, що відносна густина композиційного матеріалу становить від 1,5 до 2,5 7 Несмертельна куля за п 1 , яка відрізняється тим, що вона має сферичну форму 8 Несмертельна куля за п 1 , яка відрізняється тим, що порошкоподібний металічний наповнювач складає від ЗО до 70 мас % від маси композиційно го матеріалу 9 Несмертельна куля за п 1 , яка відрізняється тим, що порошкоподібний металічний наповнювач вибраний з групи, яка включає залізо, сплави заліза, суміші заліза з іншим металом, сполуки заліза, сполуки барію, такі як сульфат барію, вольфрам, суміші вольфраму з іншим металом, сплави вольфраму і сполуки вольфраму 10 Несмертельна куля за п 1, яка відрізняється тим, що полібутадієнові ланцюги мають середню молекулярну масу від 1000 до 5000 11 Спосіб виготовлення несмертельної кулі, який відрізняється тим, що а) перемішуванням різних компонентів одержують в'язку термозатвердівальну композицію, що містить рідкий полібутадієн з реакційноздатними функціональними групами на кінцях, середня молекулярна маса ланцюга якого становить від 500 до 10000, зшиваючий агент для такого полібутадієну, порошкоподібний металічний наповнювач, відносна густина якого становить від 4 до 22, б) одержану в'язку термозатвердівальну композицію формують у матриці, форма якої відповідає формі кулі, наприклад литтям або вприскують у неї, в) після цього композицію піддають поперечному зшиванню нагріванням, г) одержану кулю виймають із матриці 12 Спосіб за п 1 1 , який відрізняється тим, що рідкий полібутадієн також містить некінцеві реакційноздатні функціональні групи 13 Спосіб за п 11 або 12, який відрізняється тим, що реакційноздатними функціональними групами на кінцях ланцюга є гідроксильні функціональні групи, а зшиваючим агентом є полизоціанат 14 Спосіб за п 13, який відрізняється тим, що композиція також містить довголанцюговий полюл 15 Спосіб за п 1 1 , який відрізняється тим, що реакційноздатними функціональними групами на кінцях ланцюга є карбоксильні функціональні групи, а зшиваючим агентом є поліепоксид або поліазиридин 16 Спосіб за п 1 1 , який відрізняється тим, що композиція також містить принаймні одну сполуку, вибрану з групи, що включає пластифікатори, антиоксиданти і зшиваючі каталізатори 17 Спосіб за п 1 1 , який відрізняється тим, що О 00 О (О 61108 композицію піддають поперечному зшиванню нагріванням при температурі від 60°С до 150°С 18 М'який, еластичний композиційний матеріал, що містить полімерну органічну матрицю і порошкоподібний металічний наповнювач, диспергований у полімерній матриці, який відрізняється тим, що твердість композиційного матеріалу за Шором становить від 2 до ЗО, відносна густина композиційного матеріалу становить від 1,0 до 2,9, відносна густина металічного наповнювача становить від 4 до 22, полімерною органічною матрицею є поперечно зшитий полібутадієн, який містить полібутадієнові ланцюги, з'єднані містковими зв'язками, причому середня молекулярна маса полібутадіенових ланцюгів становить від 500 до 10000 19 Циліндричний патрон для вогнепальної зброї, який відрізняється тим, що він містить принаймні одну несмертельну кулю 20 Циліндричний патрон за п 19, який відрізняється тим, що діаметр патрона менший, ніж діаметр кулі 21 Патрон за п 20, який відрізняється тим, що його зовнішня стінка має принаймні один висвердлений паз для поворотного магазину, який входить до складу зарядженого моноліту Даний винахід відноситься до галузі вогнепальної зброї Він стосується нової несмертельної кулі для патронів вогнепальної зброї, зокрема легкої вогнепальної зброї, яка застосовується на малих відстанях з метою підтримання порядку та самозахисту і призначена для нейтралізації та іммобілізації тварини, нападника або вороже настроєної особи без загрози для їх життя Даний винахід також стосується способу виготовлення такої кулі, а також нових м'яких і еластичних композиційних матеріалів, які можуть використовуватися для її виготовлення Крім того, винахід стосується циліндричного патрону для вогнепальної зброї, що містить несмертельну кулю Давно відомим є застосування із згаданою метою пластмасових куль, проте такі кулі були досить твердими і часто ставали причиною серйозних фізичних ушкоджень із суттєвими наслідками, ІНОДІ навіть фатальними, що є небажаним при застосуванні зброї такого типу Також відоме застосування здатних деформуватися куль, виготовлених з гуми або з еластомера, що містить наповнювач, зокрема з термопластичного еластомера типу ЕПДМ (етилен-пропілендієн мономери), стирол-ізопрен-стиролу або стирол-бутадієн-стиролу В якості прототипу може бути прийнята несмертельна куля, що входить до складу патрону, виготовлена з м'якого еластичного композиційного матеріалу, який складається з полімерної органічної матриці і порошкоподібного металічного наповнювача, діспергованого у полімерній матриці, причому куля має твердість за Шором А від 40 до 55 і має діаметр менший, ніж калібр дула зброї (патент ЕР 0103509, кл F42B5/02, опуб 21 03 84) У цьому документі вказується, що така величина діаметру кулі важлива для уникнення ризику розриву або деформації дула зброї У ньому також вказано, що зазначений діапазон твердості носить компромісний характер Куля має бути достатньо твердою, щоб сильно не розплющуватися всередині дула, що може призвести до деформації або до розриву останнього, а також достатньо м'якою, щоб нейтралізувати індивіда, при цьому не завда ючи йому серйозних ушкоджень За прототип способу одержання згаданої кулі може бути вибраний спосіб виготовлення кулі для вогнепальної зброї, що полягає у одержанні полімерної матричної композиції, що містить полімерну основу і порошкоподібний металічний наповнювач і формуванні з неї куль (патент US 5786416, кл F42B7/00, опуб 28 07 98) Також в цьому патенті описується прототип полімерного композиційного матеріалу для виготовлення кулі, що містить полімерну органічну матрицю, що складається з суміші принаймні одного полімеру і еластомерного тенрмопластичного полімеру, і порошкоподібний наповнювач, диспергований у полімерний матриці, причому матеріал має твердість за Шором А від 55 до 85 і відносну густину в межах 8-12г/см3 (патент US 5786416, кл F42B7/00, опуб 28 07 98) Проте, виявляється, що за деяких умов використання, зокрема у випадку із застосуванням зброї, призначеної для захисту на малих відстанях, інакше кажучи зброї з коротким радіусом дії, наприклад менше 5м між зброєю та мішенню, вищезгадані ВІДОМІ фахівцям у цій галузі кулі є досить твердими і не розплющуються достатньою мірою при ударі, що знову ж таки призводить до серйозних ушкоджень, які можуть виявитися смертельними У зв'язку з цим в основу винаходу поставлено задачу розробити нові кулі, які не представляють жодної загрози завдання серйозного ушкодження живій мішені при їх використанні у зброї, що застосовується на малих відстанях, і при цьому забезпечують нейтралізацію мішені на достатній період часу, шляхом застосування при їх виготовленні м'якого і еластичного композиційного матеріалу, який складається з полімерної органічної матриці і порошкоподібного металічного наповнювача, диспергованого у полімерній матриці, якому властиві наступні характеристики твердість композиційного матеріалу А за Шором, визначена з допомогою методики, добре відомої фахівцям у цій галузі, становить від 2 до ЗО, переважно від 10 до 25, відносна густина композиційного матеріалу становить від 1,0 до 2,9, переважно від 1,5 до 2,5, 61108 відносна густина металічного наповнювача становить від 4 до 22, полімерна органічна матриця представляє собою поперечно зшитий полібутадієн, який включає полібутадієнові ланцюги, а саме ланцюги, які мають загальну структуру -(С4ІНб)-х, причому х є цілим числом, і які з'єднані містковими зв'язками, при цьому середня молекулярна маса (Мп) полібутадієнових ланцюгів становить від 500 до 10000, переважно від 1000 до 5000, що забезпечує вищевказані бажані характеристики і кулі виготовлені з нього, крім того, мають ряд інших переваг Нові кулі згідно з винаходом є дуже м'якими, оскільки вони характеризуються твердістю за Шором А від 2 до ЗО Вони розплющуються на живій мішені у формі млинця, забезпечуючи и тимчасову нейтралізацію внаслідок шоку, який наступає від удару, але не завдають серйозних ушкоджень, навіть у тому випадку, коли постріл зроблено з близької відстані Крім того, завдяки застосуванню у виготовленні нових куль згідно з винаходом нового дуже специфічного композиційного матеріалу, ці кулі мають такі механічні властивості вони не спричиняють жодних ушкоджень дулу зброї, незважаючи на дуже низьку твердість, навіть якщо вони використовуються у формі кульок з діаметром, який дорівнює калібру дула або більший від нього, що є новим з огляду на відомий рівень техніки, вони залишаються фізично незмінними і зберігають свої механічні властивості (низька твердість, еластичність) до удару в мішень і навіть під час Удару, вони можуть використовуватися у патронах без заряду, забезпечуючи при цьому непроникність газів згоряння з вибухової речовини В такій особливо простій і економічній конфігурації кулі мають діаметр, який дорівнює діаметру патрона, в який вони вставлені фізичним зусиллям, або більший від нього, вони мають виняткову пам'ять форми, значно кращу від властивої відомим до цього часу кулям Кулі згідно з винаходом, які мають форму ядер діаметром 13мм, вставлені фізичним зусиллям у патрони діаметром 9,6мм і утримувані під напругою при температурі навколишнього середовища, після випуску повністю відновлюють свою первинну сферичну форму, а їхні механічні властивості залишаються без змін Поперечно зшитий полібутадієн переважно утворюється лише полібутадієновими ланцюгами, з'єднаними містковим зв'язком Всі вказані вище інтервали величин, а також ті, які будуть вказані далі, носять обмежувальний характер Під «поперечно зшитим» полібутадієном слід розуміти полібутадієн з тривимірною структурою, який одержують введенням місткових зв'язків МІЖ полібутадієновими ланцюгами -(С4ІНб)-х, як правило термозатвердіванням рідкої або в'язкої композиції, яка містить рідкий полібутадієн з реакційноздатними функціональними групами на кінцях і зшиваючий агент для цього полібутадієну Ще однією задачею представленого винаходу є розробка нового м'якого еластичного компози ційного матеріалу, шляхом створення нових мяких еластичних композиційних матеріалів, які містять полімерну органічну матрицю і порошкоподібний металічний наповнювач, диспергований у полімерній матриці, що забезпечує наступні властивості згаданого композиційного матеріалу твердість композиційного матеріалу за Шором становіть від 2 до ЗО, відносна густина композиційного матеріалу становить від 1,0 до 2,9, відносна густина металічного наповнювача становить від 4 до 22, полімерну органічну матрицю становить поперечно зшитий полібутадієн, який містить полібутадієнові ланцюги, з'єднані містковими зв'язками, причому середня молекулярна маса полібутадієнових ланцюгів становить від 500 до 10000 Особливо несподіваним виявилось те, що використовуваний згідно з винаходом композиційний матеріал, який містить поперечно зшиту полімерну матрицю і доволі значну КІЛЬКІСТЬ наповнювача, може бути м'яким і еластичним, м'якшим і більш еластичним порівняно з більшістю відомих теромопластичних полімерних матеріалів, які містять наповнювачі Ці М'ЯКІ І еластичні КОМПОЗИЦІЙНІ матеріали на основі поперечно зшитого полімеру, які особливо придатні для виготовлення несмертельних куль для вогнепальної зброї, наскільки нам відомо, є новими ВІДПОВІДНО ДО найкращого варіанту реалізації винаходу в якості такого поперечно зшитого полібутадієну виступає поліуретан, інакше кажучи полібутадієнові ланцюги з'єднані з містками через уретанові функціональні групи Такий поперечно зшитий полімер може бути одержаний реакцією полібутадієну, який містить гідроксильні групи на кінцях, з полмзоціанатним зшиваючим агентом ВІДПОВІДНО ДО ще одного варіанту реалізації винаходу поперечно зшитим полібутадієном є полі(ефір-спирт), полібутадієнові ланцюги якого з'єднані з містками через функціональні групи ефірспирт формули О С Ґ\ /""LJ Лили Такий поперечно зшитий полімер може бути одержаний реакцією полібутадієну з карбоксильними групами на кінцях з поліепоксидним зшиваючим агентом ВІДПОВІДНО ДО ще одного варіанту реалізації винаходу поперечно зшитим полібутадієном є полі (ефір-амін), полібутадієнові ланцюги якого з'єднані з містками через функціональні групи ефірамін формули О С _, Л NH 2 Такий поперечно зшитий полімер може бути одержаний реакцією полібутадієну з карбоксильними групами на кінцях з поліазиридиновим зшиваючим агентом 8 61108 ВІДПОВІДНО ДО кращого варіанту реалізації винаходу поперечно зшитий полібутадієн пластифікують Як приклад добре відомих у гумовій промисловості пластифікаторів можна вказати дюктилазелат, дюктилсебакат і дюктилфталат ВІДПОВІДНО ДО ще одного кращого варіанту реалізації винаходу поперечно зшитий полібутадієн містить один або більше антиоксидантів Може використовуватися будь який добре відомий фахівцеві з галузі гумової промисловості антиоксидант Як приклад можна назвати феноли, такі як дитретбутил-паракресол ВІДПОВІДНО ДО ще одного кращого варіанту реалізації винаходу порошкоподібний металічний наповнювач вибирають з групи, яка включає залізо, сплави заліза, суміші заліза з іншим металом, сполуки заліза, сполуки барію, такі як сульфат барію, вольфрам, суміші вольфраму з іншим металом, сплави вольфраму і сполуки вольфраму Як приклад кращих вольфрам-вмісних наповнювачів можна назвати вольфрам, суміші заліза з вольфрамом, сплави заліза з вольфрамом, сплави вольфраму, нікелю і заліза, карбід вольфраму, оксиди і солі вольфраму Також можна назвати сплави W/Fe/Cr, W/Fe/Si, W/Ni/Cu iW/Ni/Co ВІДПОВІДНО ДО кращого варіанту реалізації винаходу маса порошкоподібного металічного наповнювача становить від ЗО до 70мас % композиційного матеріалу Розмір частинок порошкоподібного металічного наповнювача переважно становить від 0,5мкм до 250мкм, ще краще від 0,5 до ЮОмкм Особлива перевага надається частинкам, розмір яких знаходиться в інтервалі 1мкм - 50мкм Полібутадієнові ланцюги -(С4ІНб)х- поперечно зшитого полібутадієну переважно містять ВІНІЛОВІ ненасиченості на бокових ланцюгах макромолекули, інакше кажучи вони містять ланки -С4Н6-, які мають структуру —СН2 СН та етиленові ненасиченості у ланцюгу, які можуть перебувати у цис- або транс-положеннях, а саме ланки -С4Н6-, які мають структуру Н .н \ CHj ' ' СгЬч та у Полібутадієнові ланцюги переважно містять від 15 до 25% ВІНІЛОВИХ ненасиченостей на бокових ланцюгах від загальної КІЛЬКОСТІ ненасиченостей Так само переважно вони також містять від 50 до 60% етиленових ненасиченостей у трансположенні та від 20 до 30% етиленових ненасиченостей у цис-положені від загальної КІЛЬКОСТІ ненасиченостей В основу винаходу також поставлено задачу створення циліндричного патрону для вогнепаль ної зброї, що застосовується на малих відстанях з метою підтримання порядку та самозахисту і призначена для нейтралізації та іммобілізації тварини, нападника або вороже настроєної особи без загрози для їх життя, шляхом використання в ньому несмертельної кулі згідно з даним винаходом, для забезпечення можливості використання згаданого набою для вищезгаданих цілей Щодо форми нових несмертельних куль згідно з винаходом, то вони можуть мати будь-яку форму, а саме будь-яку звичну для куль такого типу форму, зокрема сферичну, циліндричну або стрільчасту Найбільш переважно кулі згідно з винаходом за відсутності будь-якої напруги мають сферичну форму і призначені для їх вставлення під дією фізичного зусилля у циліндричні патрони без заряду, внутрішній діаметр яких менший, ніж діаметр кулі, причому в патрон входить одна куля Розміщена у такий спосіб куля має циліндричну форму із заокругленими краями Також переважно діаметр каналу дула зброї, як правило револьвера, в якому використовують згадані патрони, також менший, ніж діаметр кулі, що забезпечує неможливість просочування газів згоряння з метальної вибухової речовини ВІДПОВІДНО ДО найбільш переважного варіанту використання, яке стає можливим завдяки згаданим особливостям і основним властивостям куль даного винаходу, декілька патронів, кожен з яких містить вставлену під дією фізичного зусилля кулю, розміщують у монолітному пристрої, який включає пластмасовий поворотний магазин, який залишається неушкодженим після кожного пострілу, завдяки чому зброя може використовуватися як автомат Зовнішня стінка патрона має принаймні один висвердлений паз для поворотного магазину, а кожен патрон включає кулю, порцію метальної вибухової речовини і капсуль, причому всі три компоненти є роздільними Патрон не має ні власної зовнішньої оболонки, ні заряду, що значною мірою зменшує його вартість Крім того, відсутність оболонки патрона та заряду в ньому робить можливим уникнення випускання додаткових куль і ймовірності нанесення ними серйозних ушкоджень Поворотний магазин представляє собою заряджений циліндр, який не може бути перезаряджено Після ТОГО, ЯК ВСІ кулі були випущені з магазину, і такий магазин був вилучений, у відповідне місце, передбачене у зброї з цією метою, вставляють новий заряджений патронами пластмасовий магазин Також в основу винаходу поставлено задачу розробити спосіб одержання несмертельної кулі, шляхом використанні способу, який включає чотири ПОСЛІДОВНІ стадії а) перш за все одержують в'язку термозатвердівальну композицію, яка містить - рідкий полібутадієн з реакційноздатними функціональними групами на кінцях, середня молекулярна маса (Мп) ланцюга якого становить від 500 до 10000, переважно від 1000 до 5000, - зшиваючий агент для такого полібутадієну, 61108 - порошкоподібний металічний наповнювач, відносна густина якого становить від 4 до 22, перемішуванням різних компонентів, б) одержану таким чином в'язку термозатвердівальну композицію формують у матриці, форма якої відповідає формі кулі, наприклад литтям або вприскують у неї, в) після цього композицію піддають поперечному зшиванню нагріванням, переважно при температурі від 60°С до 150°С, г) одержану кулю виймають із матриці Фізичний стан, в'язкість для суміші та рідкий стан для полібутадієну, мають визначатися про нормальній температурі та тиску Крім того, згідно з винаходом рідкий полібутадієн також може містити некінцеві реакцшноздатні функціональні групи, інакше кажучи групи, які приєднуються вздовж полібутадієнового ланцюга Такі некінцеві реакцшноздатні функціональні групи переважно ідентичні кінцевим функціональним групам У цьому випадку досягається функціональність реакційноздатних функціональних груп, яка перевищує 2 Звичайно ж, середній показник функціональності довільно вибраної групи може не бути цілим числом, як і буває насправді, оскільки полімер лише дуже рідко складається з подібних молекул Він, наприклад, становить від 2 до 2,5 Під зшиваючим агентом для полібутадієну слід розуміти реагент, здатний взаємодіяти з реакційноздатними функціональними групами на кінцях полібутадієнового ланцюга і з некінцевими реакційноздатними функціональними групами, якщо такі присутні, з утворенням місткових зв'язків МІЖ полібутадієновими ланцюгами, в результаті чого утворюється поперечно зшитий полібутадієн, що має тривимірну структуру ВІДПОВІДНО ДО альтернативного варіанту реалізації винаходу, якому надають перевагу, полібутадієн містить гідроксильні функціональні групи на кінцях ланцюга, а зшиваючим агентом є полмзоціанат, наприклад дмзоціанат, такий як толуолдмзоціанат (суміш 2,4 і 2,6 ізомерів), 4,4'дифенілметандмзоціанат або ізофорондмзоціанат, що дає змогу одержати поперечно зшиту поліуретанову сітку Коли зшиваючим агентом є дмзоціанат, використовують полібутадієн з гідроксильною функціональністю, що перевищує 2, наприклад становить величину порядку 2,2, і/або до термозатвердівальної композиції додають полюл, що є подовжувачем ланцюга, гідроксильна функціональність якого перевищує 2, такий яктриметилпропан ВІДПОВІДНО ДО ще одного альтернативного варіанту реалізації винаходу полібутадієн містить карбоксильні функціональні групи на кінцях ланцюга, а зшиваючим агентом є поліепоксид або поліазиридин, що дає змогу одержати поперечно зшиту сітку ефір-спирт або, ВІДПОВІДНО, ефір-амш Як приклади поліепоксидів можна назвати різні конденсати епіхлоропдрину і гліцеролу, які є сумішами ди- і триепоксидів, які містять хлоровані залишки, а як приклади поліазиридинів можна назвати оксид тріс(2-метил-1-азиридиніл)фосфшу 10 (МАРО) і оксид фенілбіс(2-метил-1-азиридиніл)фосфшу (фенілМАРО) Коли зшиваючий агент є біфункцюнальним, використовують полібутадієн, функціональність карбоксильних функціональних груп в якому перевищує 2 ВІДПОВІДНО ДО ще одного варіанту в'язка термозатвердівальна композиція також містить пластифікатор ВІДПОВІДНО ДО ще одного варіанту в'язка, здатна литися термозатвердівальна композиція також містить антиоксидант ВІДПОВІДНО ДО ще одного варіанту в'язка термозатвердівальна композиція також містить зшиваючий каталізатор, який дає змогу скоротити проміжок часу, протягом якого проходить реакція, і/або знизити температуру Такими каталізаторами, як правило, є органічні солі перехідних металів, такі як ацетил а цетонат заліза, ацетил а цетонат МІДІ, октоат свинцю, хромат свинцю і ділаурат дибутилолова ВІДПОВІДНО ДО ще одного варіанту в'язка термозатвердівальна композиція також містить в якості подовжувача ланцюга полюл, наприклад дюл, такий як триметилгександюл, або триол, такий як триметилолпропан ВІДПОВІДНО ДО винаходу в'язку термозатвердівальну композицію можна одержати, наприклад, попереднім змішуванням рідкого полібутадієну з порошкоподібним металічним наповнювачем у замішувальній машині, необов'язково у присутності полюлу в якості подовжувача ланцюга, пластифікатора і антиоксиданту при температурі, наприклад, від 30°С до80°С Після ЦЬОГО необов'язково додають каталізатор, а потім - зшиваючий агент для полібутадієну Після перемішування при температурі, наприклад, від 30°С до 50°С і переважно при зниженому тиску, доки не буде одержано однорідну в'язку масу, останню виливають у матриці, форма яких відповідає формі куль, наприклад у дволункові матриці з метою одержання куль сферичної форми Після ЦЬОГО в'язку термозатвердівальну композицію піддають поперечному зшиванню нагріванням при температурі, наприклад, від 60°С до 150°С, переважно від 90°Сдо120°С Після охолодження матриці з неї видаляють м'який, еластичний, поперечно зшитий полімерний композиційний матеріал, який може безпосередньо використовуватись як несмертельні кулі для вогнепальної зброї Наведені далі приклади, що не носять обмежувального характеру, ілюструють винахід та його переваги Приклади 1-4 Несмертельні кулі для вогнепальної зброї, виготовлені з м'якого і еластичного композиційного матеріалу, який в якості наповнювача містить залізо у вигляді порошку Приклад 1 В'язку здатну литися термозатвердівальну композицію одержують змішуванням різних складників в скляному реакторі об'ємом 1 літр, причому така композиція має наступний масовий склад 11 61108 12 полібутадієн з гідроксильними групами на кінцях з молекулярною масою Мп приблизно 2300 і гідроксильною функціональністю приблизно 2,2 (тобто з молекулярною масою Мп полібутадієнового ланцюга приблизно 2263), який містить 20% ВІНІЛОВИХ ненасиченостей на бокових ланцюгах, 25% етиленових ненасиченостей у ланцюгу у цис-положенні і 55% етиленових ненасиченостей у ланцюгу у транс-положенні коротколанцюговий спирт триметилгександюл (ТМГД) пластифікатор дюктилазелат (ДОЗ) антиоксидант дитретубутилпаракрезол (ДБПК) порошкоподібний металічний наповнювач порошок заліза, розмір частинок якого становить приблизно 50мкм зшиваючий каталізатор дилаурат дибутилолова (ДБОЛ) зшиваючий агент суміш 2,4 і 2,6 ізомерів толуолдизоціанату (Dis-Табо TDI або DesmodurT) З метою одержання такої суміші перш за все готують попередню суміш коротколанцюгового спирту, пластифікатора та антиоксиданту, після чого додають полібутадієн з гідроксильними групами на кінцях та порошкоподібний металічний наповнювач Таку попередню суміш перемішують і гомогенізують нагріванням при 60°С протягом 4 годин при зниженому тиску, який становить 10мм рт ст Після охолодження до температури навколишнього середовища та повернення до атмосферного тиску при перемішуванні протягом 2 хвилин при температурі 25°С до суміші додають зшиваючий каталізатор Після ЦЬОГО додають зшиваючий агент, після чого перемішування здійснюють при температурі 40°С приблизно протягом 10 хвилин при зниженому тиску, який приблизно становить 10мм рт ст Одержану таким чином в'язку термозатвердівальну композицію розливають у дві половини дволункової матриці, яка має форму сфери діаметром 13мм Після попереднього затвердівання протягом приблизно 2 годин при температурі навколишнього середовища матрицю закривають, після чого композицію, яка знаходиться у матриці, піддають поперечному зшиванню нагріванням протягом 6 годин при температурі 110°С Після охолодження матриці до температури навколишнього середовища і після її відкриття виймають кульку, виготовлену з м'якого і еластичного композиційного матеріалу, діаметр якої становить 13мм, а маса - 1,68г, яку після можливого згладження лінії розділу можна безпосередньо використовувати як кулю для вогнепальної зброї Використання декількох матриць дає змогу одержати декілька куль Відносна густина композиційного матеріалу, з якого виготовлені такі кульки, визначена імерсійним методом, становить 1,4, а його твердість за Шором А, визначена ВІДПОВІДНО ДО ASTM Стандарту D2240, становить 22 Такими кулями робили постріли з рушниці з укороченим дулом, внутрішній діаметр якого дорівнює 13мм, а довжина - 65мм, причому масу пороху підбирали таким чином, щоб енергія удару становила приблизно 40Дж (швидкість, визначена на відстані 5м від зрізу дула рушниці, становила приблизно 220м/с) Цими кулями наносять удар по двох типах матеріалів блок м'якого пластиліну №40 при температурі 20°С, 100,0г 11.,3г 61.,6г 1,,0г 120. ,4г 1.,7г 18. 2г блок желатину, приготованого при 20% при температурі 10°С Для кожного тесту реєстрували мінімальний і максимальний розміри відбитка, а також його глибину Крім того, удар кулі об блок відображають з ДОПОМОГОЮ ШВИДКІСНОЇ КІНОЗЙОМКИ Одержані після 10 пострілів по пластиліновій глибі та 10 пострілів по желатиновій глибі середні результати є такими середні розміри відбитків на пластиліні (круглі або приблизно овальної форми) становлять приблизно 30мм в ширину і 11 мм в глибину, розміри отворів в желатині дорівнюють 25мм при глибині відбитка від 15 до 20мм, всі відбитки вставляють у диск діаметром 150мм, приціл якого співпадає з центром цього диска, вивчення записів на КІНОПЛІВЦІ дає змогу спостерігати, що перед ударом куля деформується і видовжується, її розміри становлять приблизно 910мм х 15-16мм При ударі об блок куля розплющується, набуваючи форми млинця В результаті удару об пластиліновий блок куля рикошетує і дуже швидко поновлює свою вихідну форму та розміри, тоді як вона проникає і затримується у желатиновому блоці Приклади 2-4 З точністю повторюють випробування з Прикладу 1, за винятком наступних модифікацій замість 61,6г, застосовують 71,7г дюктилазелату (ДОЗ) в якості пластифікатора, у Прикладі 2 застосовують 325,9г металічного порошку в якості наповнювача, у Прикладі 3 390,3г і у Прикладі 4 - 463,0г Відносна густина композиційного матеріалу, з якого виготовлені кульки, становить 2,10 для Прикладу 2, 2,23 - для Прикладу 3 і 2,42 - для Прикладу 4 Твердість за Шором А для Прикладу 2 становить 15, а для Прикладів 3 і 4 - 23 Діаметр відбитка на пластиліні становить 27мм, а глибина -14мм для Прикладу 2, а для Прикладу 3 і 4 діаметр приблизно дорівнює 23мм, а глибина - 11мм Приклад 5 - Несмертельні кулі для вогнепальної зброї, виготовлені з м'якого і еластичного композиційного матеріалу, який містить порошкоподібний сульфат барію в якості наповнювача З точністю повторюють випробування з Прикладу 1, за винятком наступних модифікацій в якості подовжувача ланцюга використовують 13,2г (замість 11,3г) ТМГД, 14 13 61108 замість 61,6г застосовують 71,7г дюктилазедіаметр 7мм, в який вставляється заряд пороху лату (ДОЗ) в якості пластифікатора, для випуску кулі і пістон замість 18,2г застосовують 21,2г толуїлендмВибуховий порошок складається з 0,05г нітрозоціанату (ТДІ) в якості зшиваючого агента, целюлози у вигляді тонкодисперсного одноосновного порошку, який випускається фірмою СНПЕ зшиваючий каталізатор не використовують, (SNPE), а пістоном є центральний капсуль для в якості наповнювача застосовують 425г попатрона з калібром 12мм рошкоподібного сульфату барію з розміром частинок, який становить приблизно Юмкм (замість Здатна деформуватися куля, яка за відсутнос120,4г порошкоподібного заліза) ті будь-якого стиснення має сферичну форму і діаметр 13мм, у МОНОЛІТІ для зарядження патроВідносна густина композиційного матеріалу, з нами набуває по суті циліндричної форми з двома якого виготовлені одержані кулі, становить 2,0, а заокругленими краями його твердість за Шором -17 Відбиток на пластиліні має діаметр 29мм і Такі заряджені патронами моноліти одержуваглибину 11мм ли вставленням куль, після чого заряджали порох і, зрештою, вставляли капсулі Приклад 6 - Несмертельні кулі для вогнепальної зброї, виготовлені з м'якого і еластичного комКулі одного із трьох заряджених МОНОЛІТІВ випозиційного матеріалу, який в якості наповнювача пускали з допомогою металевого спускового примістить порошкоподібний сплав на основі вольфстрою, внутрішні розміри патронника і дула якого раму відповідають розмірам патронника і дула пістолета З точністю повторюють випробування з Прикладу 5, за винятком наступних модифікацій Швидкість куль, виміряна на відстані 2,7 м від дула з використанням оптичних перешкод, станов якості зшиваючого каталізатора використовить 150 м/с вують 0,4г DBTL, замість 425г сульфату барію в якості наповнюУдар кулі об пластилінову мішень на відстані вача використовують 228,2г порошкоподібного 2,7м від дула зброї відображали з допомогою сплаву W/Ni/Fe (ВІДПОВІДНО у масовому співвідношвидкісної кінозйомки Було виявлено, що кулі шенні 92/5/3) з розміром частинок 5-1 Омкм і відносплющуються, набуваючи форми млинця, діаметр сною густиною 19, якого становить приблизно 35мм в'язку термозатвердівальну композицію не виДругий заряджений моноліт зберігали протяливають у дві половини дволункової матриці, а гом 15 днів, після чого кулі механічно видалялися вприскують у неї Кулі одразу ж відновлюють свою первинну сферичну форму (діаметр 13мм) Кулям згідно з винахоПісля ЦЬОГО КОМПОЗИЦІЮ піддають поперечному дом властива значна пам'ять форми при зазназшиванню нагріванням при 110°С протягом 4 гованні ними механічних впливів дин (замість 6 годин як у Прикладі 5) Одержані кулі мають масу, яка приблизно стаСферичні кулі з таким самим діаметром 13мм, новить 2,10г Вони характеризуються відносною які включають термопластичну еластомерну матгустиною 1,90 і твердістю А за Шором 16 рицю типу ЕПДМ або стирол-ізопрен-стиролу, і які зберігали протягом 15 днів під дією механічних Після ЦЬОГО З жорсткої недеформованої пласвпливів за тих самих умов, не поновлюють свою тмаси виготовляли три моноліти для зарядження вихідну сферичну форму і залишаються овальнипатронами для легкої вогнепальної зброї типу пісми толета, які мають передню та задню кругову поверхні Такий магазин зовні має вигляд циліндра і Другий заряджений моноліт вставляли у відмає шість циліндричних патронників, ВІСІ ЯКИХ паповідну легку вогнепальну зброю, після чого куляралельні ВІСІ обертання ми стріляли у свиней з відстані Зм, при цьому цілились у різні ділянки тіла, зокрема у плевральноПатронники простягаються від краю до краю легеневу, кардіальну зону, область печінки та абмонолітного компонента і розміщені таким чином, домінальну зону Спостерігалися лише ураження що їх кругові поперечні перетини розташовані на шкіри, які супроджувалось незначним екхімозом і однаковій відстані один від одного по дузі обмежувались лише її поверхнею Не було виявКожен патронник має перший висвердлений лено жодних серйозних уражень, зокрема внутріпаз, що має діаметр 9,5мм, в який вставляється шніх КЛІНІЧНО було підтверджено лише наявність вищезгадана здатна деформуватися куля з діамесубклінічних поверхневих уражень тром 13мм, та другий висвердлений паз, що має Комп'ютерна верстка О Гапоненко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
