Фільтр зі збірним фільтруючим елементом для тонкої очистки з металоволоконного матеріалу

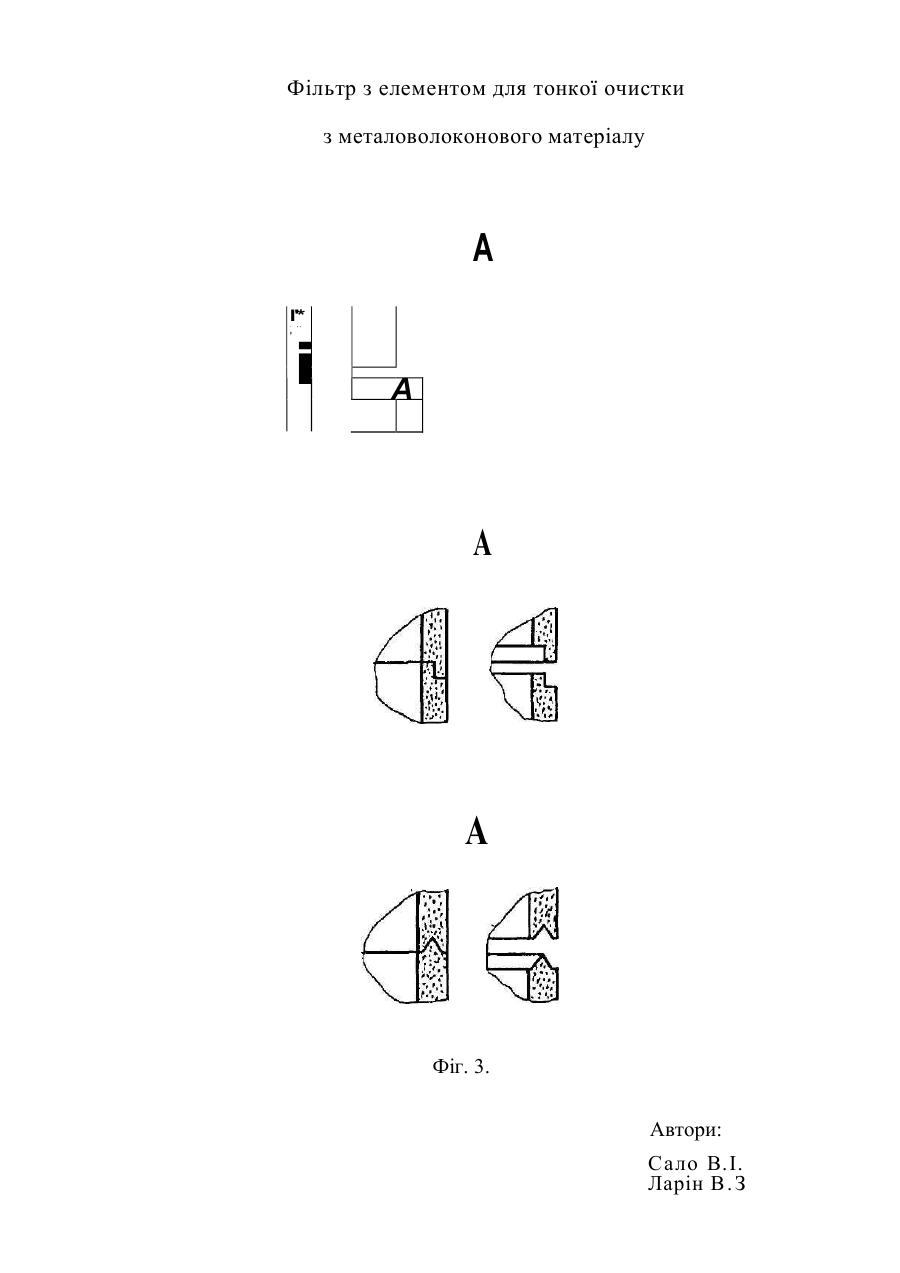

/2/'/ $3042326 Дата прийняття рішення \ _ Ik ФОРМУЛА ВИНАХОДУ Фільтр, зї^елементом для тонкої очистки з матеріалу, я*кии складається з перфорованого трубчатого каркасу фільтруючого елемента тонкої очистки у вигляді циліндру з товщиною стінок 1,5 -г- 5,0 мм, виготовленого з металоволоконнолз матеріалу, розташованого з його зовнішнього бону фільтруючого елемента грубої очистки у вигляді гофрованої металевої сітки та торцевих кришок, який відрізняється тим, що фільтруючий елемент тонкої очистки з металоволоконногЯ матеріалу складено із втулок висотою не більш^ ніж 12 S -н 14 S (S -товщина стінки втулки). РЕФЕРАТ Фільтр з елементом для тонкої очистки з металоволокнового матеріалу. Об'єкт винаходу: Фільтр з елементом для тонкої очистки з металоволокнового матеріалу. Галузь застосування: в хімічній, харчовій, металургійній, нафтопереробній та інших галузях промисловості для очищення рідини та газів. Суть винаходу: фільтр складається з перфорованого трубчатого каркасу , фільтруючого елемента тонкої очистки у вигляді циліндру з товщиною стінок 1,5 - 5, 0 мм з металоволокнового матеріалу, який складається з втулок висотою не більш 12S - 14S (S - товшина стінки втулки ), розташованого з його зовнішньої сторони фільтруючого елемента грубої очистки у вигляді гофрованої металевої сітки та торцевих кришок. Технічний результат: рівномірна пористість, розмір пор по висоті фільтра, використання в широкому діапазоні вимог, у тому числі для важких умов роботи: агресивні середовища, високі перепади тиску, температура в інтервалах від - 100 до +900 °С. Фільтри підлягають регенерації. Ofшс рцплкииу аи / ПО ЗАЛІЦІ 39042.52.6 МПКЇВОЮ 29 і 58 ФІЛЬТР з елементом для тонкої очистки з металоволокошіого матеріалу Винахід відноситься до очищення рідин та газів фільтруванням і може бути використаний в хімічній, харчовій, металургійній, нафтопереробній та інших галузях промисловості. Відомий фільтр (прийнятий за прототип), котрий складається з перфорованого трубчатого каркасу, фільтруючого елемента тонкої очистки у вигляді циліндру з товщиною стінок 1,5 - 5,0 мм, виготовленого з металоволокнового матеріалу, розташованого з його зовнішньої сторони фільтруючого елемента грубої очистки у вигляді гофрованої металевої сітки та торцевих кришок. (Патент Росії, RU 2060784 1996 СІ, 6В 01 29/ 58, Б.И. № 5, 96 г.). При експлуатації фільтрів, які мають значну висоту, спостерігається неравномірна структура матеріалу по висоті циліндру. Біля нижньої та верхньої частин циліндру в процесі пресування утворюється більш щільніший матеріал, ніж в середній частині, тобто в середній частині матеріал циліндру має більш високу пористість, а відповідно і більш великі пори. В основу винаходу поставлено задачу покращення якості очистки за рахунок підвищення рівномірності пористості, розміру пор по висоті циліндру з металоволокнового матеріалу для елемента тонкої очистки фільтра. Поставлена задача вирішується тим, що у фільтрі з елементом для тонкої очистки з металоволокнового матеріалу, котрий складається з перфорованого трубчатого каркасу, фільтруючого елемента тонкої очистки у вигляді циліндру з товщиною стінок 1,5 - 5,0 мм, виготовленого з металоволокнового матеріалу, розташованого з його зовнішньої сторони фільтруючого елемента грубої очистки у вигляді гофрованої металевої сітки та торцевих кришок, згідно 1 винахода фільтруючий елемент тонкої очистки у вигляді циліндру збирається з втулок. Зібраний з втулок циліндр забеспечує рівномірну пористість по всій висоті. Висота втулки залежить від товщини стінки. Для визначення співвідношення між висотою втулки та товщиною стінки проведено дослідження по визначенню рівномірності пористості по висоті втулок. Були виготовлені втулки з товщиною стінок IS/ 2, З, 4 та 5 мм і висотою 8S, 10S, 12S, 14S, 15S, 16S. Дослідження порис тості проводили у верхньої, середньої та нижньої частин кожної втулки. Встановлено, що: при Л = 8 + 10 5 пористість по висоті втулки знаходиться в заданих межах; при h = 12-г 14 5 -у середній частині втулок пористість знаходиться на верхній межі чи збільшена / для втулок з товщиною стінки 4 і 5 мм на 2-^4%/; при h = 15 + 16 5 у середній частині значення пористості збільшується на 4 -н 8 % . Таким чином максимальна висота втулки повинна бути менш ніж 12 -н 14 5. Сутність винаходу пояснюється кресленнями, де на фіг. 1 зображено фільтр в зборі, на фіг. 2 - фільтруючий елемент тонкої очистки, на фіг. З - спеціальна основа втулок. Фільтр з елементом для тонкої очистки з металевояокнового матеріалу складається з перфорованого трубчатого каркасу 1, фільтруючого елемента тонкої очистки 2 у вигляді циліндру з товщиною стінок 1,5 - 5, 0 мм з металоволокнового матеріалу, який складається з втулок висотою не більш 125 - I4S (5 - товшина стінки втулки ), розташованого з його зовнішньої сторони фільтруючого елемента грубої очистки 3 у вигляді гофрованої металевої сітки та торцевих кришок 4, 5 . Втулки, які мають плоску основу, збираються до ціліндра склеюванням чи зварюванням поміж собою. Втулки зі спеціально виготовленою основою можна виготовляти при товщині стінок 3 -г 5 мм. В цьому разі ціліндр тільки збирається на перфорованому каркасі. Форма профіля основи забеспечувається профілем пуансонів прес - форм, тобто одержується в процесі пресування втулок без додаткових технологічних операцій. З окремих втулок можна виготовляти фільтруючі елементи з металоволоконового матеріалу будь - якої висоти. По запропонованій конструкції виготовлено три типа фільтрів, які впроваджені на ВО «Азот» /м. Сєвєродонецьк, Україна/ для очищення масла у системі смазки компресорів та в арматурі високого тиску управління гидроприводами клапанів у виробництві поліетілену; фільтр очистки природного газу, котрий пройшов успішно лабораторні іспити. ОСНОВНІ ПОКАЗНИКИ металоволоконових циліндрів для елементів тонкої очистки, впроваджених у виробництво фільтрів Показники Очистка масла Очистка газу Тип І Висота втулок ціліндру для тонкої очистки Кількість втулок у циліндрі Матеріал волокон Діаметр волокон, мкм Товщина стінок, мм Пористість, % Номінальна тонкість очистки, мкм ТипІІ Тип III 8s 8s 7s 13 s 3 3 3 2 Мідь Мідь 60 4 65-70 25 50 3 55-60 12 Сталь 12Х18Н10Т ЗО 5 60-N55 8 Сталь 12Х18Н10Т 50 3 60-65 15 Збірний фільтруючий елемент тонкої очистки виготовляється з металевих волокон, котрі одержують мірною різкою дроту. Так як но менклатура виготовляємо™ дроту достатьньо широка, металоволоконовий матеріал має більш високі механічні властивості, ніж сітки, можливо використання збірних фільтруючих елементів тонкої очистки в фільтрах з широким діапазоном вимог, у тому числі для важких умов роботи: агресивні середовища, високі перепади тиску, температура в інтервалах від- 100 до +900 °С. Фільтри піддягають регенерації. Фільтр з елементом для тонкої очистки з металоволоконового матеріалу Фіг. І. Сало нова В.І. :;апін з . в Фільтр з елементом для тонкої очистки з метал овол оконового матеріалу Фіг. 2. г^ с Г й Л. Т. I Аптори: К Сало B . I . Ларін Б,В. Фільтр з елементом для тонкої очистки з металоволоконового матеріалу А І'* ' ** р і А А А Фіг. 3. Автори: Сало В.І. Ларін В . З
