Роторна машина чубикала м.б.

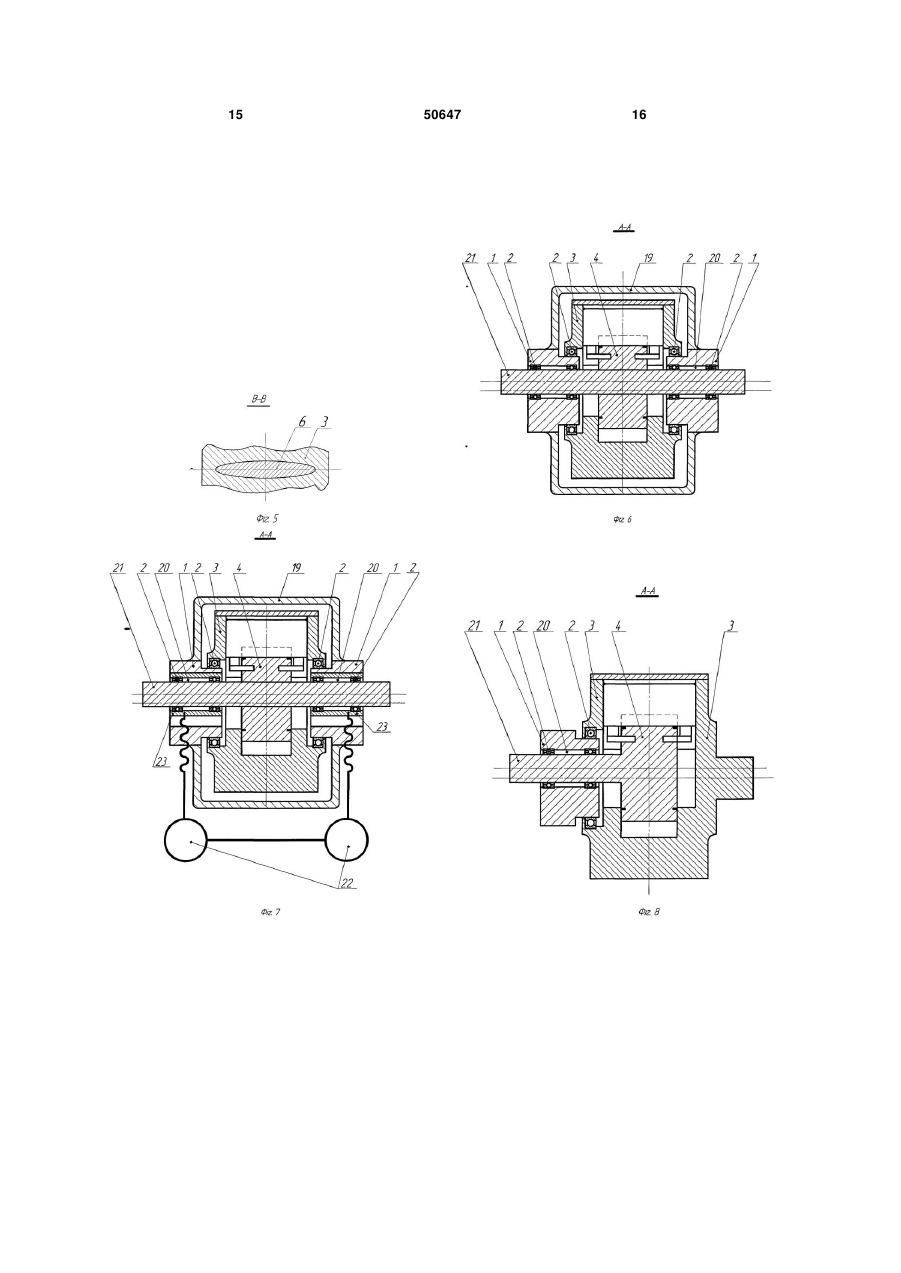

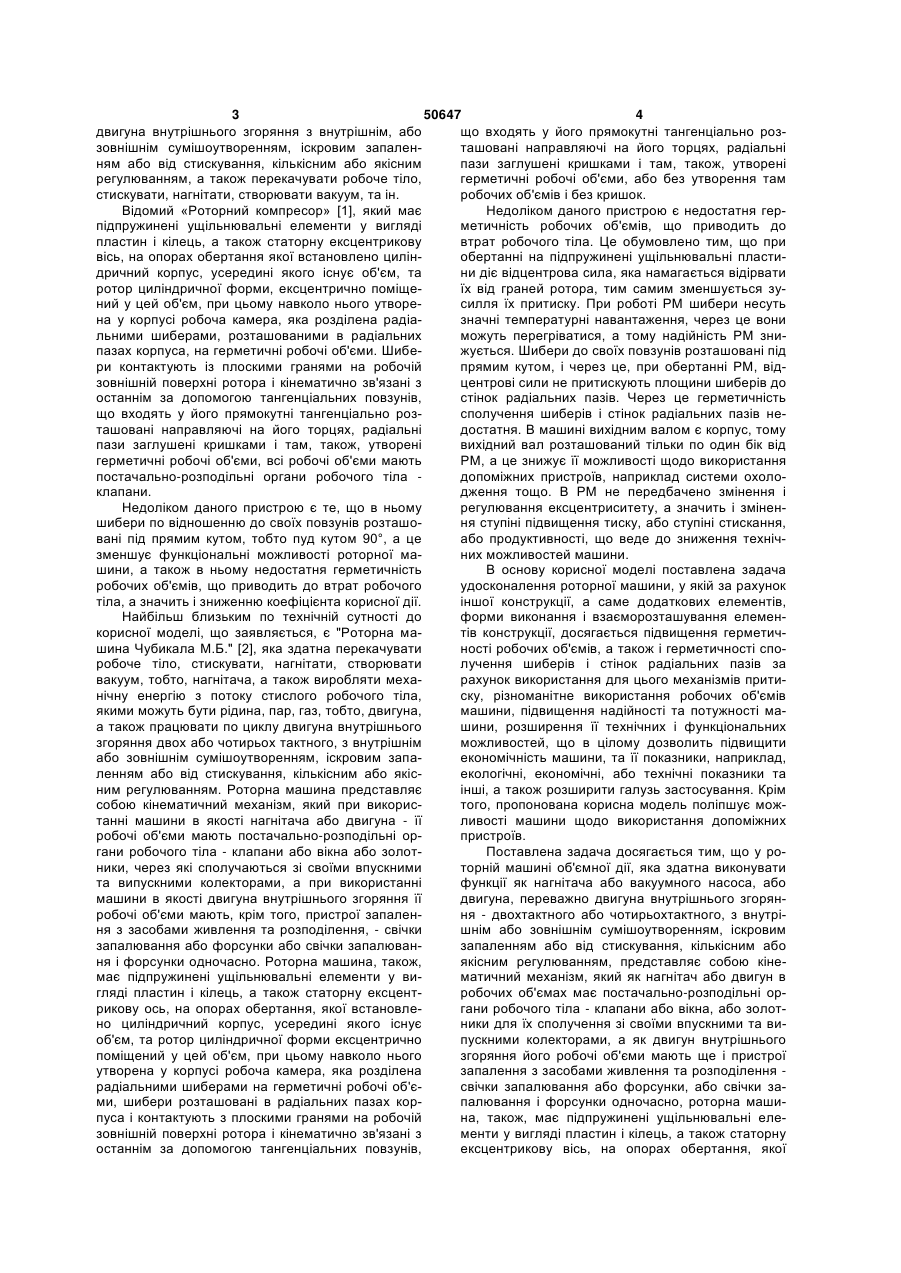

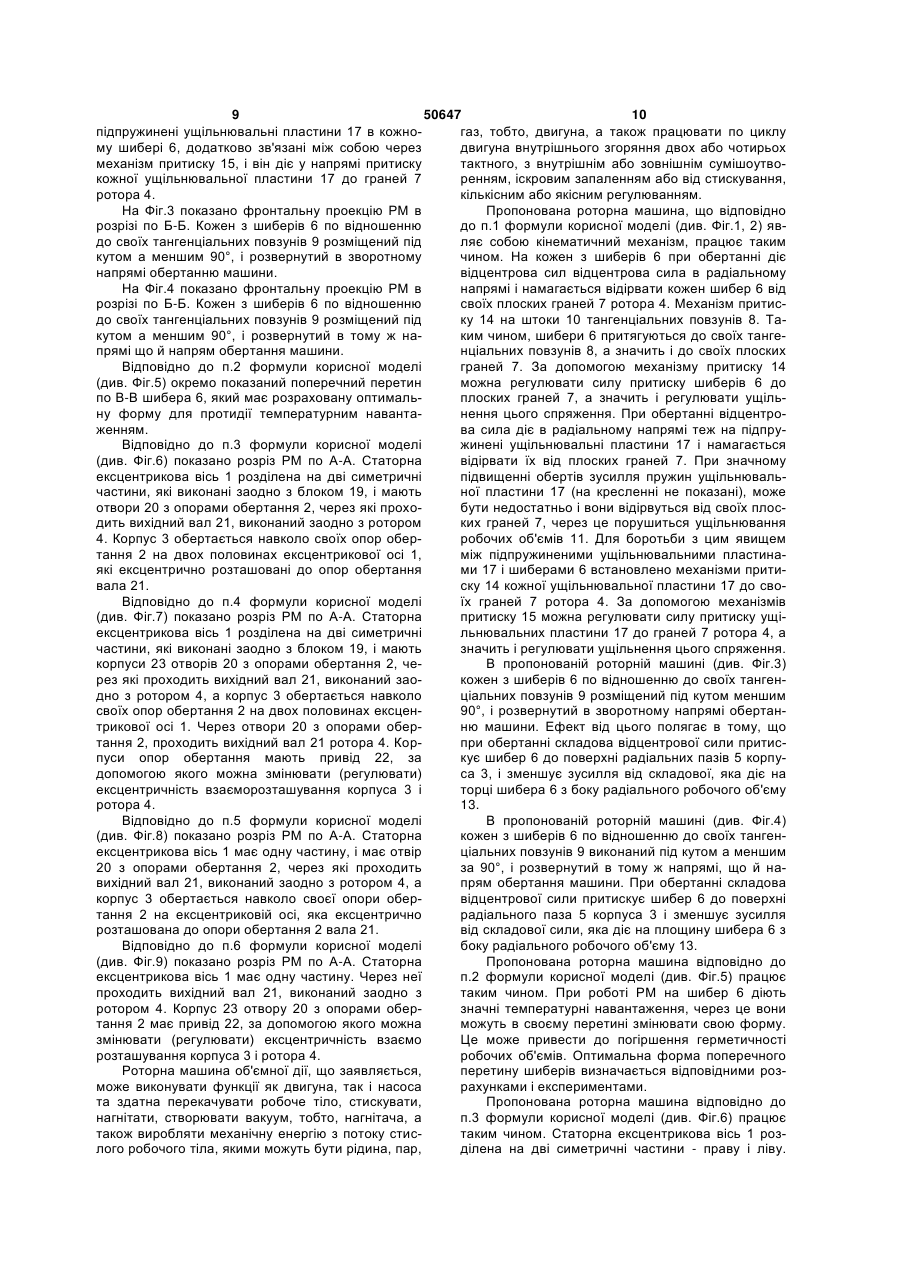

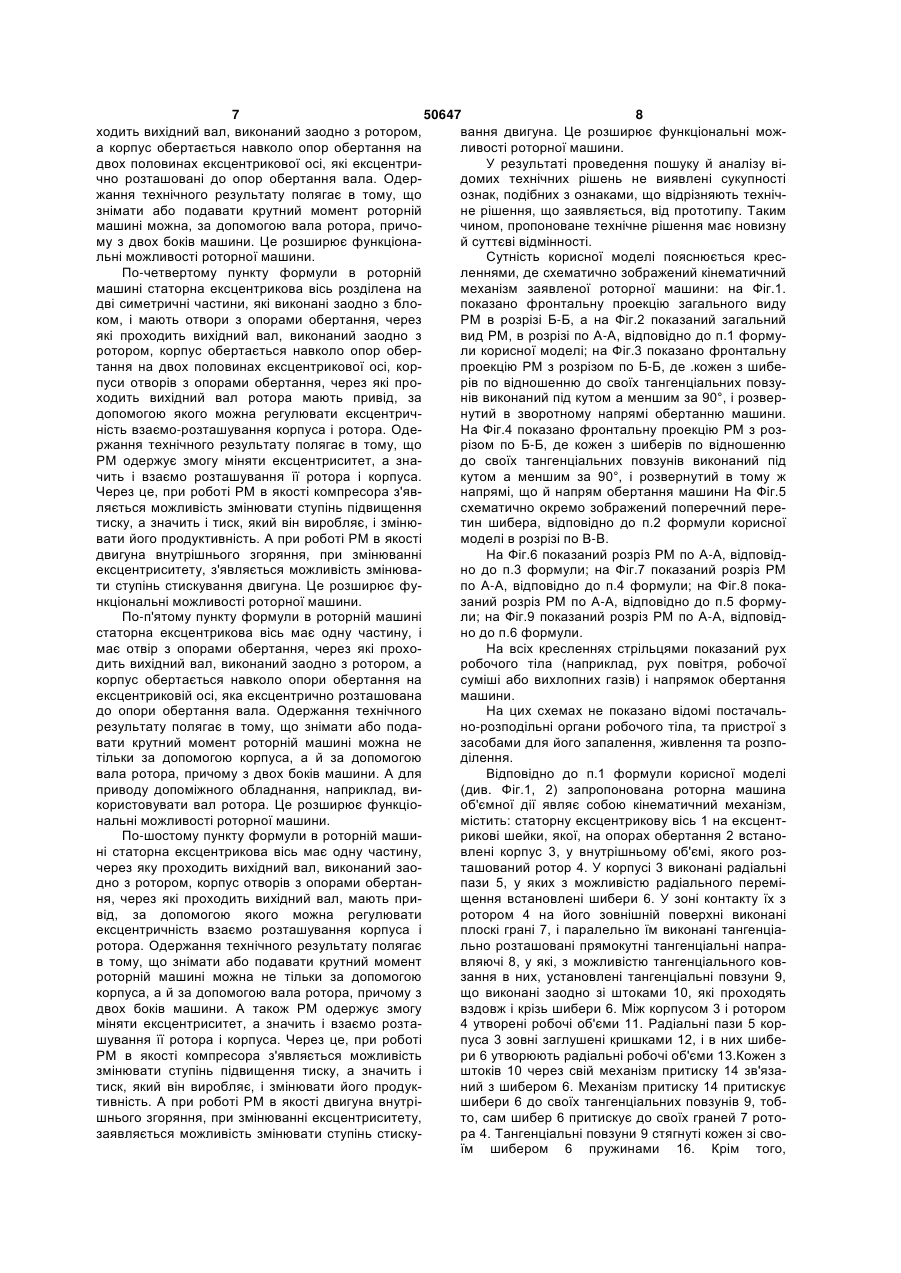

1. Роторна машина об'ємної дії являє собою кінематичний механізм, який має підпружинені ущільнювальні елементи у вигляді пластин і кілець, а також статорну ексцентрикову вісь, на її опорах обертання встановлено циліндричний корпус, усередині його існує об'єм, ротор циліндричної форми, ексцентрично поміщений у цей об'єм, при цьому навколо нього утворена у корпусі робоча камера, яка розділена радіальними шиберами на герметичні робочі об'єми, шибери розташовані в радіальних пазах корпусу і контактують із плоскими гранями на робочій зовнішній поверхні ротора і кінематично зв'язані з останнім за допомогою тангенціальних повзунів, що входять у його прямокутні тангенціально розташовані напрямні на його торцях, з можливістю утворення герметичних радіальних робочих об'ємів в радіальних пазах корпусу, яка відрізняється тим, що кожен з тангенціальних повзунів машини виконаний за одне ціле зі штоком, який проходить вздовж і крізь кожен шибер, і цей шток зв'язаний з шибером через, як мінімум, один механізм притиску, який знаходиться в порожнині тіла шибера, крім того, кожен тангенціальний повзун стягнутий зі своїм шибером пружиною, а кожна підпружинена ущільнювальна пластина в кожному шибері додатково зв'язана, як мінімум, через один механізм притиску з шибером, причому кожен з шиберів по відношенню до своїх тангенціальних повзунів виконаний під будь-яким кутом, який не дорівнює 90°, і розвернутий у будьякому напрямі відносно напряму обертання. 2. Роторна машина за п. 1, яка відрізняється тим, що геометрична форма шиберів в своєму попере U 2 (19) 1 3 50647 4 двигуна внутрішнього згоряння з внутрішнім, або що входять у його прямокутні тангенціально роззовнішнім сумішоутворенням, іскровим запаленташовані направляючі на його торцях, радіальні ням або від стискування, кількісним або якісним пази заглушені кришками і там, також, утворені регулюванням, а також перекачувати робоче тіло, герметичні робочі об'єми, або без утворення там стискувати, нагнітати, створювати вакуум, та ін. робочих об'ємів і без кришок. Відомий «Роторний компресор» [1], який має Недоліком даного пристрою є недостатня герпідпружинені ущільнювальні елементи у вигляді метичність робочих об'ємів, що приводить до пластин і кілець, а також статорну ексцентрикову втрат робочого тіла. Це обумовлено тим, що при вісь, на опорах обертання якої встановлено цилінобертанні на підпружинені ущільнювальні пластидричний корпус, усередині якого існує об'єм, та ни діє відцентрова сила, яка намагається відірвати ротор циліндричної форми, ексцентрично поміщеїх від граней ротора, тим самим зменшується зуний у цей об'єм, при цьому навколо нього утворесилля їх притиску. При роботі РМ шибери несуть на у корпусі робоча камера, яка розділена радіазначні температурні навантаження, через це вони льними шиберами, розташованими в радіальних можуть перегріватися, а тому надійність РМ знипазах корпуса, на герметичні робочі об'єми. Шибежується. Шибери до своїх повзунів розташовані під ри контактують із плоскими гранями на робочій прямим кутом, і через це, при обертанні РМ, відзовнішній поверхні ротора і кінематично зв'язані з центрові сили не притискують площини шиберів до останнім за допомогою тангенціальних повзунів, стінок радіальних пазів. Через це герметичність що входять у його прямокутні тангенціально розсполучення шиберів і стінок радіальних пазів неташовані направляючі на його торцях, радіальні достатня. В машині вихідним валом є корпус, тому пази заглушені кришками і там, також, утворені вихідний вал розташований тільки по один бік від герметичні робочі об'єми, всі робочі об'єми мають РМ, а це знижує її можливості щодо використання постачально-розподільні органи робочого тіла допоміжних пристроїв, наприклад системи охолоклапани. дження тощо. В РМ не передбачено змінення і Недоліком даного пристрою є те, що в ньому регулювання ексцентриситету, а значить і зміненшибери по відношенню до своїх повзунів розташоня ступіні підвищення тиску, або ступіні стискання, вані під прямим кутом, тобто пуд кутом 90°, а це або продуктивності, що веде до зниження технічзменшує функціональні можливості роторної маних можливостей машини. шини, а також в ньому недостатня герметичність В основу корисної моделі поставлена задача робочих об'ємів, що приводить до втрат робочого удосконалення роторної машини, у якій за рахунок тіла, а значить і зниженню коефіцієнта корисної дії. іншої конструкції, а саме додаткових елементів, Найбільш близьким по технічній сутності до форми виконання і взаєморозташування елеменкорисної моделі, що заявляється, є "Роторна матів конструкції, досягається підвищення герметичшина Чубикала М.Б." [2], яка здатна перекачувати ності робочих об'ємів, а також і герметичності споробоче тіло, стискувати, нагнітати, створювати лучення шиберів і стінок радіальних пазів за вакуум, тобто, нагнітача, а також виробляти мехарахунок використання для цього механізмів притинічну енергію з потоку стислого робочого тіла, ску, різноманітне використання робочих об'ємів якими можуть бути рідина, пар, газ, тобто, двигуна, машини, підвищення надійності та потужності маа також працювати по циклу двигуна внутрішнього шини, розширення її технічних і функціональних згоряння двох або чотирьох тактного, з внутрішнім можливостей, що в цілому дозволить підвищити або зовнішнім сумішоутворенням, іскровим запаекономічність машини, та її показники, наприклад, ленням або від стискування, кількісним або якісекологічні, економічні, або технічні показники та ним регулюванням. Роторна машина представляє інші, а також розширити галузь застосування. Крім собою кінематичний механізм, який при використого, пропонована корисна модель поліпшує можтанні машини в якості нагнітача або двигуна - її ливості машини щодо використання допоміжних робочі об'єми мають постачально-розподільні орпристроїв. гани робочого тіла - клапани або вікна або золотПоставлена задача досягається тим, що у роники, через які сполучаються зі своїми впускними торній машині об'ємної дії, яка здатна виконувати та випускними колекторами, а при використанні функції як нагнітача або вакуумного насоса, або машини в якості двигуна внутрішнього згоряння її двигуна, переважно двигуна внутрішнього згорянробочі об'єми мають, крім того, пристрої запалення - двохтактного або чотирьохтактного, з внутріня з засобами живлення та розподілення, - свічки шнім або зовнішнім сумішоутворенням, іскровим запалювання або форсунки або свічки запалюванзапаленням або від стискування, кількісним або ня і форсунки одночасно. Роторна машина, також, якісним регулюванням, представляє собою кінемає підпружинені ущільнювальні елементи у виматичний механізм, який як нагнітач або двигун в гляді пластин і кілець, а також статорну ексцентробочих об'ємах має постачально-розподільні оррикову ось, на опорах обертання, якої встановлегани робочого тіла - клапани або вікна, або золотно циліндричний корпус, усередині якого існує ники для їх сполучення зі своїми впускними та виоб'єм, та ротор циліндричної форми ексцентрично пускними колекторами, а як двигун внутрішнього поміщений у цей об'єм, при цьому навколо нього згоряння його робочі об'єми мають ще і пристрої утворена у корпусі робоча камера, яка розділена запалення з засобами живлення та розподілення радіальними шиберами на герметичні робочі об'єсвічки запалювання або форсунки, або свічки зами, шибери розташовані в радіальних пазах корпалювання і форсунки одночасно, роторна машипуса і контактують з плоскими гранями на робочій на, також, має підпружинені ущільнювальні елезовнішній поверхні ротора і кінематично зв'язані з менти у вигляді пластин і кілець, а також статорну останнім за допомогою тангенціальних повзунів, ексцентрикову вісь, на опорах обертання, якої 5 50647 6 встановлено циліндричний корпус, усередині якого від, за допомогою якого можна змінювати ексцентіснує об'єм, та ротор циліндричної форми, ексценричність взаєморозташування корпуса і ротора. трично поміщений у цей об'єм, при цьому навколо У результаті використання заявленої корисної нього утворена у корпусі робоча камера, яка розмоделі, забезпечується одержання технічного реділена радіальними шиберами на герметичні розультату, який полягає у підвищенні герметичності бочі об'єми, шибери розташовані в радіальних робочих об'ємів, а також і герметичності сполученпазах корпуса і контактують із плоскими гранями ня шиберів і стінок радіальних пазів за рахунок на робочій зовнішній поверхні ротора і кінематично використання для цього додатково механізмів призв'язані з останнім за допомогою тангенціальних тиску, підвищенні надійності та потужності машиповзунів, що входять у його прямокутні тангенціани, розширенні її технічних і функціональних можльно розташовані направляючі на його торцях, ливостей. радіальні пази заглушені кришками і там, також, У заявленій роторній машині при її обертанні можуть бути утворені герметичні радіальні робочі відцентрові сили діють на шибери, і ці сили намаоб'єми, або без утворення там робочих об'ємів і гаються відірвати шибери і підпружинені ущільнюбез кришок, відповідно до корисної моделі, кожен з вальні пластини від своїх ущільнюючих поверхонь тангенціальних повзунів машини виконаний заодна гранях ротора. Для усунення цього кожен з танно зі штоком, який проходить вздовж і крізь кожен генціальних повзунів виконаний заодно з штоком, шибер, і цей шток зв'язаний з шибером через, як який проходить вздовж і крізь кожен шибер, і цей мінімум, один механізм притиску, який знаходитьшток зв'язаний з шибером через, як мінімум, один ся в порожнині тіла шибера, крім того, кожен танмеханізм притиску, який знаходиться в порожнині генціальний повзун "стягнутий зі своїм шибером тіла шибера, крім того, кожен тангенціальний повпружиною, а кожна підпружинена ущільнювальна зун стягнутий зі своїм шибером пружиною, а кожна пластина в кожному шибері додатково зв'язана, як підпружинена ущільнювальна пластина в кожному мінімум через один механізм притиску з шибером. шибері додатково зв'язана, як мінімум через один Кожен з шиберів по відношенню до своїх танмеханізм притиску з шибером. Крім того кожен з генціальних повзунів виконаний під кутом меншим тангенціальних повзунів стягнений зі своїм шибе90°, і розвернутий в зворотному напрямі обертанром пружиною. Відомі ознаки пропонованої роторню машини. ної машини в сукупності з її відрізняльними ознаКожен з шиберів по відношенню до своїх танками, дозволяють підвищити герметичність генціальних повзунів виконаний під кутом меншим робочих об'ємів, а також і герметичність сполучен90°, і розвернутий в тому ж напрямі, що й напрям ня шиберів і стінок радіальних пазів через більш обертання машини. надійне притискання ущільнюючих елементів до Крім того, роторна машина має такі залежні спряжених з ними поверхонь за рахунок викориссуттєві ознаки: тання для цього механізмів притиску, забезпечити - геометрична форма шиберів в своєму поперізноманітне використання робочих об'ємів маширечному перетині має спеціальну форму, яка розни, підвищити надійність та потужність машини, раховується, наприклад у формі, близької до оварозширити її технічні і функціональні можливості. лу; Крім того кожен з шиберів по відношенню до - статорна ексцентрикова вісь розділена на дві своїх тангенціальних повзунів виконаний під кутом симетричні частини, які виконані заодно з блоком, і меншим за 90°, і розвернутий в зворотному намають отвори з опорами обертання, через які пропрямі обертанню машини. Ефект від цього полягає ходить вихідний вал, виконаний заодно з ротором, в тому, що, при обертанні, складова відцентрової а корпус має можливість обертатися навколо опор сили притискує шибер до поверхні пазів корпуса і обертання на двох половинах ексцентрикової осі, зменшує зусилля від складової, яка діє на торці які ексцентрично розташовані до опор обертання шибера з боку радіального робочого об'єму. Це вала; приводить до підвищення надійності РМ. - статорна ексцентрикова вісь розділена на дві Крім того кожен з шиберів по відношенню до симетричні частини, які виконані заодно з блоком, і своїх тангенціальних повзунів виконаний під кутом мають отвори з опорами обертання, через які променшим за 90°, і розвернутий в тому ж напрямі, що ходить вихідний вал, виконаний заодно з ротором, й напрям обертання машини. Ефект від цього поа корпус має можливість обертатися навколо опор лягає в тому, що, при обертанні РМ, складова відобертання на двох половинах ексцентрикової осі, центрової сили притискує шибер до поверхні паза корпуси отворів з опорами обертання, через які корпуса і зменшує зусилля від складової сили, яка проходить вихідний вал ротора мають привід, за діє на площину шибера з боку радіального робочодопомогою якого можна змінювати ексцентричго об'єму. Це приводить до підвищення надійності ність взаєморозташування корпуса і ротора; РМ. - статорна ексцентрикова вісь має одну частиПо-другому пункту формули геометрична фону, і має отвір з опорами обертання, через які прорма шиберів в своєму поперечному перетині має ходить вихідний вал, виконаний заодно з ротором, спеціальну форму, яка розраховується, наприклад а корпус має можливість обертатися навколо опоу формі, близької до овалу, що веде до підвищенри обертання на ексцентриковій осі, яка ексцентня якості ущільнення об'ємів і знижує вплив темрично розташована до опор обертання вала; ператури на зміну форми шибера. - статорна ексцентрикова вісь має одну частиПо-третьому пункту формули в роторній ману, через яку проходить вихідний вал, виконаний шині статорна ексцентрикова вісь розділена на дві заодно з ротором, корпус отвору з опорами оберсиметричні частини, які виконані заодно з блоком, і тання, через які проходить вихідний вал, має примають отвори з опорами обертання, через які про 7 50647 8 ходить вихідний вал, виконаний заодно з ротором, вання двигуна. Це розширює функціональні можа корпус обертається навколо опор обертання на ливості роторної машини. двох половинах ексцентрикової осі, які ексцентриУ результаті проведення пошуку й аналізу вічно розташовані до опор обертання вала. Одердомих технічних рішень не виявлені сукупності жання технічного результату полягає в тому, що ознак, подібних з ознаками, що відрізняють технічзнімати або подавати крутний момент роторній не рішення, що заявляється, від прототипу. Таким машині можна, за допомогою вала ротора, причочином, пропоноване технічне рішення має новизну му з двох боків машини. Це розширює функціонай суттєві відмінності. льні можливості роторної машини. Сутність корисної моделі пояснюється кресПо-четвертому пункту формули в роторній леннями, де схематично зображений кінематичний машині статорна ексцентрикова вісь розділена на механізм заявленої роторної машини: на Фіг.1. дві симетричні частини, які виконані заодно з блопоказано фронтальну проекцію загального виду ком, і мають отвори з опорами обертання, через РМ в розрізі Б-Б, а на Фіг.2 показаний загальний які проходить вихідний вал, виконаний заодно з вид РМ, в розрізі по А-А, відповідно до п.1 формуротором, корпус обертається навколо опор оберли корисної моделі; на Фіг.3 показано фронтальну тання на двох половинах ексцентрикової осі, корпроекцію РМ з розрізом по Б-Б, де .кожен з шибепуси отворів з опорами обертання, через які прорів по відношенню до своїх тангенціальних повзуходить вихідний вал ротора мають привід, за нів виконаний під кутом а меншим за 90°, і розвердопомогою якого можна регулювати ексцентричнутий в зворотному напрямі обертанню машини. ність взаємо-розташування корпуса і ротора. ОдеНа Фіг.4 показано фронтальну проекцію РМ з розржання технічного результату полягає в тому, що різом по Б-Б, де кожен з шиберів по відношенню РМ одержує змогу міняти ексцентриситет, а знадо своїх тангенціальних повзунів виконаний під чить і взаємо розташування її ротора і корпуса. кутом а меншим за 90°, і розвернутий в тому ж Через це, при роботі РМ в якості компресора з'явнапрямі, що й напрям обертання машини На Фіг.5 ляється можливість змінювати ступінь підвищення схематично окремо зображений поперечний перетиску, а значить і тиск, який він виробляє, і змінютин шибера, відповідно до п.2 формули корисної вати його продуктивність. А при роботі РМ в якості моделі в розрізі по В-В. двигуна внутрішнього згоряння, при змінюванні На Фіг.6 показаний розріз РМ по А-А, відповідексцентриситету, з'являється можливість змінювано до п.3 формули; на Фіг.7 показаний розріз РМ ти ступінь стискування двигуна. Це розширює фупо А-А, відповідно до п.4 формули; на Фіг.8 поканкціональні можливості роторної машини. заний розріз РМ по А-А, відповідно до п.5 формуΠо-п'ятому пункту формули в роторній машині ли; на Фіг.9 показаний розріз РМ по А-А, відповідстаторна ексцентрикова вісь має одну частину, і но до п.6 формули. має отвір з опорами обертання, через які прохоНа всіх кресленнях стрільцями показаний рух дить вихідний вал, виконаний заодно з ротором, а робочого тіла (наприклад, рух повітря, робочої корпус обертається навколо опори обертання на суміші або вихлопних газів) і напрямок обертання ексцентриковій осі, яка ексцентрично розташована машини. до опори обертання вала. Одержання технічного На цих схемах не показано відомі постачальрезультату полягає в тому, що знімати або подано-розподільні органи робочого тіла, та пристрої з вати крутний момент роторній машині можна не засобами для його запалення, живлення та розпотільки за допомогою корпуса, а й за допомогою ділення. вала ротора, причому з двох боків машини. А для Відповідно до п.1 формули корисної моделі приводу допоміжного обладнання, наприклад, ви(див. Фіг.1, 2) запропонована роторна машина користовувати вал ротора. Це розширює функціооб'ємної дії являє собою кінематичний механізм, нальні можливості роторної машини. містить: статорну ексцентрикову вісь 1 на ексцентПо-шостому пункту формули в роторній маширикові шейки, якої, на опорах обертання 2 встаноні статорна ексцентрикова вісь має одну частину, влені корпус 3, у внутрішньому об'ємі, якого розчерез яку проходить вихідний вал, виконаний заоташований ротор 4. У корпусі 3 виконані радіальні дно з ротором, корпус отворів з опорами обертанпази 5, у яких з можливістю радіального переміня, через які проходить вихідний вал, мають прищення встановлені шибери 6. У зоні контакту їх з від, за допомогою якого можна регулювати ротором 4 на його зовнішній поверхні виконані ексцентричність взаємо розташування корпуса і плоскі грані 7, і паралельно їм виконані тангенціаротора. Одержання технічного результату полягає льно розташовані прямокутні тангенціальні направ тому, що знімати або подавати крутний момент вляючі 8, у які, з можливістю тангенціального ковроторній машині можна не тільки за допомогою зання в них, установлені тангенціальні повзуни 9, корпуса, а й за допомогою вала ротора, причому з що виконані заодно зі штоками 10, які проходять двох боків машини. А також РМ одержує змогу вздовж і крізь шибери 6. Між корпусом 3 і ротором міняти ексцентриситет, а значить і взаємо розта4 утворені робочі об'єми 11. Радіальні пази 5 коршування її ротора і корпуса. Через це, при роботі пуса 3 зовні заглушені кришками 12, і в них шибеРМ в якості компресора з'являється можливість ри 6 утворюють радіальні робочі об'єми 13.Кожен з змінювати ступінь підвищення тиску, а значить і штоків 10 через свій механізм притиску 14 зв'язатиск, який він виробляє, і змінювати його продукний з шибером 6. Механізм притиску 14 притискує тивність. А при роботі РМ в якості двигуна внутрішибери 6 до своїх тангенціальних повзунів 9, тобшнього згоряння, при змінюванні ексцентриситету, то, сам шибер 6 притискує до своїх граней 7 ротозаявляється можливість змінювати ступінь стискура 4. Тангенціальні повзуни 9 стягнуті кожен зі своїм шибером 6 пружинами 16. Крім того, 9 50647 10 підпружинені ущільнювальні пластини 17 в кожногаз, тобто, двигуна, а також працювати по циклу му шибері 6, додатково зв'язані між собою через двигуна внутрішнього згоряння двох або чотирьох механізм притиску 15, і він діє у напрямі притиску тактного, з внутрішнім або зовнішнім сумішоутвокожної ущільнювальної пластини 17 до граней 7 ренням, іскровим запаленням або від стискування, ротора 4. кількісним або якісним регулюванням. На Фіг.3 показано фронтальну проекцію РМ в Пропонована роторна машина, що відповідно розрізі по Б-Б. Кожен з шиберів 6 по відношенню до п.1 формули корисної моделі (див. Фіг.1, 2) явдо своїх тангенціальних повзунів 9 розміщений під ляє собою кінематичний механізм, працює таким кутом а меншим 90°, і розвернутий в зворотному чином. На кожен з шиберів 6 при обертанні діє напрямі обертанню машини. відцентрова сил відцентрова сила в радіальному На Фіг.4 показано фронтальну проекцію РМ в напрямі і намагається відірвати кожен шибер 6 від розрізі по Б-Б. Кожен з шиберів 6 по відношенню своїх плоских граней 7 ротора 4. Механізм притисдо своїх тангенціальних повзунів 9 розміщений під ку 14 на штоки 10 тангенціальних повзунів 8. Такутом а меншим 90°, і розвернутий в тому ж наким чином, шибери 6 притягуються до своїх тангепрямі що й напрям обертання машини. нціальних повзунів 8, а значить і до своїх плоских Відповідно до п.2 формули корисної моделі граней 7. За допомогою механізму притиску 14 (див. Фіг.5) окремо показаний поперечний перетин можна регулювати силу притиску шиберів 6 до по В-В шибера 6, який має розраховану оптимальплоских граней 7, а значить і регулювати ущільну форму для протидії температурним навантанення цього спряження. При обертанні відцентроженням. ва сила діє в радіальному напрямі теж на підпруВідповідно до п.3 формули корисної моделі жинені ущільнювальні пластини 17 і намагається (див. Фіг.6) показано розріз РМ по А-А. Статорна відірвати їх від плоских граней 7. При значному ексцентрикова вісь 1 розділена на дві симетричні підвищенні обертів зусилля пружин ущільнювальчастини, які виконані заодно з блоком 19, і мають ної пластини 17 (на кресленні не показані), може отвори 20 з опорами обертання 2, через які прохобути недостатньо і вони відірвуться від своїх плосдить вихідний вал 21, виконаний заодно з ротором ких граней 7, через це порушиться ущільнювання 4. Корпус 3 обертається навколо своїх опор оберробочих об'ємів 11. Для боротьби з цим явищем тання 2 на двох половинах ексцентрикової осі 1, між підпружиненими ущільнювальними пластинаякі ексцентрично розташовані до опор обертання ми 17 і шиберами 6 встановлено механізми притивала 21. ску 14 кожної ущільнювальної пластини 17 до своВідповідно до п.4 формули корисної моделі їх граней 7 ротора 4. За допомогою механізмів (див. Фіг.7) показано розріз РМ по А-А. Статорна притиску 15 можна регулювати силу притиску ущіексцентрикова вісь 1 розділена на дві симетричні льнювальних пластини 17 до граней 7 ротора 4, а частини, які виконані заодно з блоком 19, і мають значить і регулювати ущільнення цього спряження. корпуси 23 отворів 20 з опорами обертання 2, чеВ пропонованій роторній машині (див. Фіг.3) рез які проходить вихідний вал 21, виконаний заокожен з шиберів 6 по відношенню до своїх тангендно з ротором 4, а корпус 3 обертається навколо ціальних повзунів 9 розміщений під кутом меншим своїх опор обертання 2 на двох половинах ексцен90°, і розвернутий в зворотному напрямі обертантрикової осі 1. Через отвори 20 з опорами оберню машини. Ефект від цього полягає в тому, що тання 2, проходить вихідний вал 21 ротора 4. Корпри обертанні складова відцентрової сили притиспуси опор обертання мають привід 22, за кує шибер 6 до поверхні радіальних пазів 5 корпудопомогою якого можна змінювати (регулювати) са 3, і зменшує зусилля від складової, яка діє на ексцентричність взаєморозташування корпуса 3 і торці шибера 6 з боку радіального робочого об'єму ротора 4. 13. Відповідно до п.5 формули корисної моделі В пропонованій роторній машині (див. Фіг.4) (див. Фіг.8) показано розріз РМ по А-А. Статорна кожен з шиберів 6 по відношенню до своїх тангенексцентрикова вісь 1 має одну частину, і має отвір ціальних повзунів 9 виконаний під кутом а меншим 20 з опорами обертання 2, через які проходить за 90°, і розвернутий в тому ж напрямі, що й навихідний вал 21, виконаний заодно з ротором 4, а прям обертання машини. При обертанні складова корпус 3 обертається навколо своєї опори обервідцентрової сили притискує шибер 6 до поверхні тання 2 на ексцентриковій осі, яка ексцентрично радіального паза 5 корпуса 3 і зменшує зусилля розташована до опори обертання 2 вала 21. від складової сили, яка діє на площину шибера 6 з Відповідно до п.6 формули корисної моделі боку радіального робочого об'єму 13. (див. Фіг.9) показано розріз РМ по А-А. Статорна Пропонована роторна машина відповідно до ексцентрикова вісь 1 має одну частину. Через неї п.2 формули корисної моделі (див. Фіг.5) працює проходить вихідний вал 21, виконаний заодно з таким чином. При роботі РМ на шибер 6 діють ротором 4. Корпус 23 отвору 20 з опорами оберзначні температурні навантаження, через це вони тання 2 має привід 22, за допомогою якого можна можуть в своєму перетині змінювати свою форму. змінювати (регулювати) ексцентричність взаємо Це може привести до погіршення герметичності розташування корпуса 3 і ротора 4. робочих об'ємів. Оптимальна форма поперечного Роторна машина об'ємної дії, що заявляється, перетину шиберів визначається відповідними розможе виконувати функції як двигуна, так і насоса рахунками і експериментами. та здатна перекачувати робоче тіло, стискувати, Пропонована роторна машина відповідно до нагнітати, створювати вакуум, тобто, нагнітача, а п.3 формули корисної моделі (див. Фіг.6) працює також виробляти механічну енергію з потоку стистаким чином. Статорна ексцентрикова вісь 1 розлого робочого тіла, якими можуть бути рідина, пар, ділена на дві симетричні частини - праву і ліву. 11 50647 12 Кожна з цих частин виконані заодно з блоком 23, і приводу допоміжного обладнання, наприклад, вимають отвори 20 з опорами обертання 2, через які користовувати вал 21 ротора 4. проходить вихідний вал 21, виконаний заодно з Пропонована роторна машина відповідно до ротором 4, а корпус 3 обертається навколо опор п.6 формули корисної моделі (див. Фіг.9) працює обертання 2 на двох половинах ексцентрикової осі таким чином. В цій РМ статорна ексцентрикова 1, які ексцентрично розташовані до опор обертанвісь 1 має одну частину, через яку проходить вихіня 2 вала 21. Крутний момент можна подавати або дний вал 21, виконаний заодно з ротором 4, корзнімати з роторної машини за допомогою вала 21, пус отвору 20 з опорами обертання 2, через які причому з двох боків машини. проходить вихідний вал 21, має привід 22, за доПропонована роторна машина відповідно до помогою якого можна змінювати (регулювати) експ.4 формули корисної моделі (див. Фіг.7) працює центричність взаєморозташування корпуса 3 і ротаким чином. В РМ статорна ексцентрикова вісь 1 тора 4. Через це знімати або подавати крутний розділена на дві симетричні частини праву і ліву. момент роторній машині можна не тільки за допоКожна з цих частин виконані заодно з блоком 23, і могою корпуса 3, а й за допомогою вала 21 ротора мають корпуси 24 отворів 20 з опорами обертання 4, причому з двох боків машини. А також РМ оде2, через які проходить вихідний вал 21, виконаний ржує змогу міняти (регулювати) ексцентриситет, а заодно з ротором 4, а корпус 3 обертається навкозначить і взаємо розташування її ротора 4 і корпуло опор обертання 2 на двох половинах ексцентса 3. Через це, при роботі РМ в якості компресора рикової осі 1. Корпуси 24 отворів 20 з опорами з'являється можливість змінювати ступінь підвиобертання 2, через які проходить вихідний вал 21 щення тиску, а значить і тиск, який він виробляє, і ротора 4 мають привід 22, за допомогою якого змінювати його продуктивність. А при роботі РМ в можна змінювати (регулювати) ексцентричність якості двигуна внутрішнього згоряння, при змінювзаєморозташування корпуса 3 і ротора 4. В цьому ванні ексцентриситету, з'являється можливість варіанті в РМ завдяки приводу 22 можна міняти змінювати ступінь стискування двигуна. (регулювати) ексцентриситет, а значить і взаємо Можливість здійснення заявленої корисної розташування її ротора 4 і корпуса 3. Через це, моделі та досягнення очікуваних технічного репри роботі РМ в якості компресора з'являється зультату та ефекту випливає з вищенаведеного можливість змінювати ступінь підвищення тиску, а опису роботи роторної машини, розрахунків, прозначить і тиск, який він виробляє, і змінювати його ведених автором, і підтверджена діючими макетапродуктивність. А при роботі РМ в якості двигуна ми та зразками, виготовленими і випробуваними внутрішнього згоряння, при змінюванні ексцентриавтором. ситету, з'являється можливість змінювати ступінь Запропонована роторна машина може знайти стискування двигуна. застосування при побудові роторних машин, які Пропонована роторна машина відповідно до здатні виконувати функції двигуна або насоса. п.5 формули корисної моделі (див. Фіг.8) працює Вона може використовуватися у різних галузях: таким чином. В цій РМ статорна ексцентрикова автомобіле-, авіа-, суднобудуванні, горновидобуввісь 1 має одну частину, і має отвір 20 з опорами ної і будівельної промисловості, у комунальному і обертання 2, через які проходить вихідний вал 21, сільському господарстві, на залізничному трансвиконаний заодно з ротором 4, а корпус З обертапорті, у холодильній техніці та інших областях. ється навколо опори обертання 2 на ексцентрикоДжерела інформації: вій осі 1, яка ексцентрично розташована до опори 1. Патент України №81264, F04C18/00, обертання вала 21. Через це знімати або подавати F04C18/34, F04C18/356, опубл. 15.12.2006, Бюл. крутний момент роторній машині можна не тільки №12, 2006р. за допомогою корпуса 3, а й за допомогою вала 21 2. Патент України №43282А, F02B53/00, ротора 4, причому з двох боків машини. А для F01С1/00, F04C2/00, F04C18/00, опубл. 15.11.2001, Бюл. №10, 2001р. (прототип). 13 50647 14 15 50647 16 17 Комп’ютерна верстка А. Рябко 50647 Підписне 18 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
