Медичний апарат для виявлення змін у поперечному перерізі подовженої порожнини органа

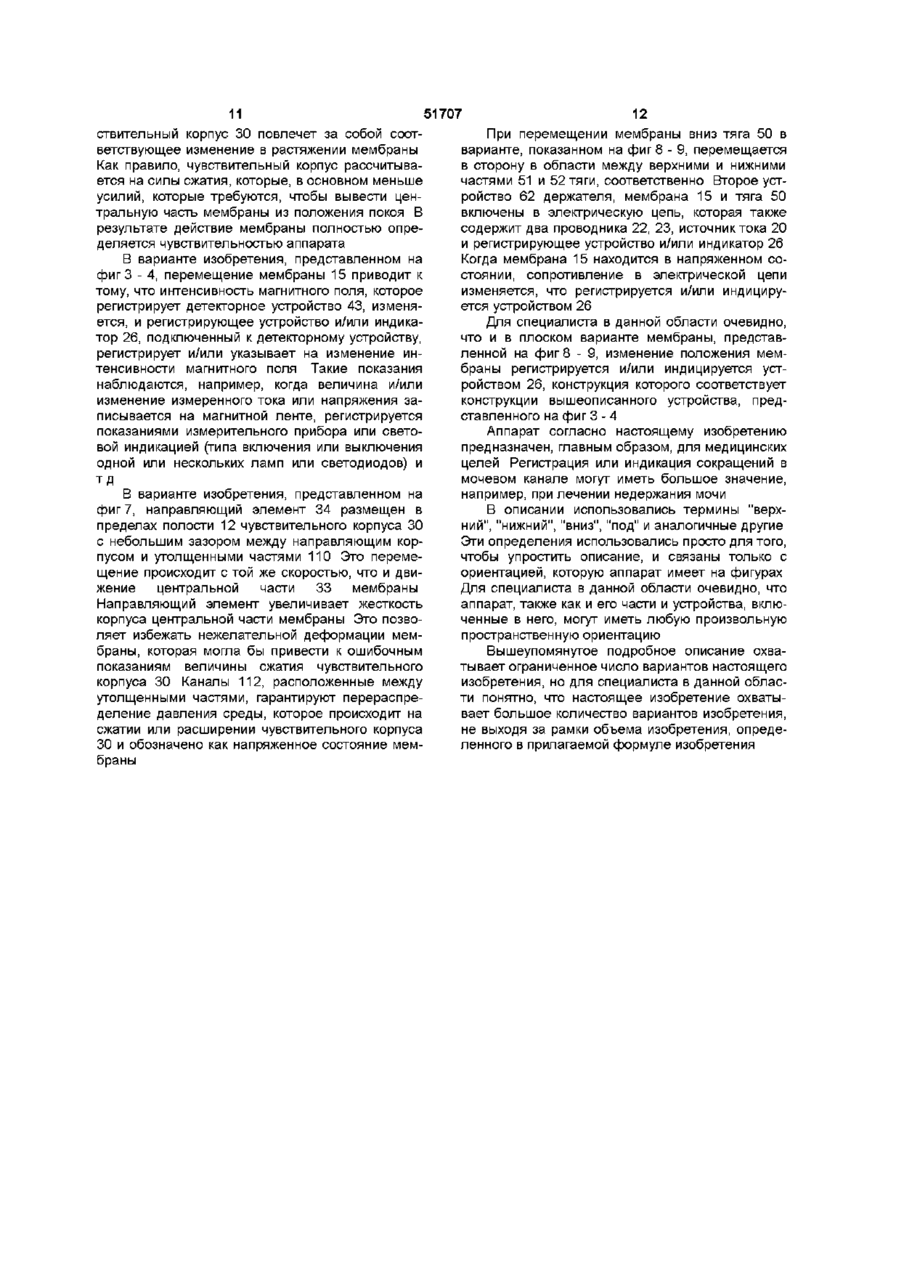

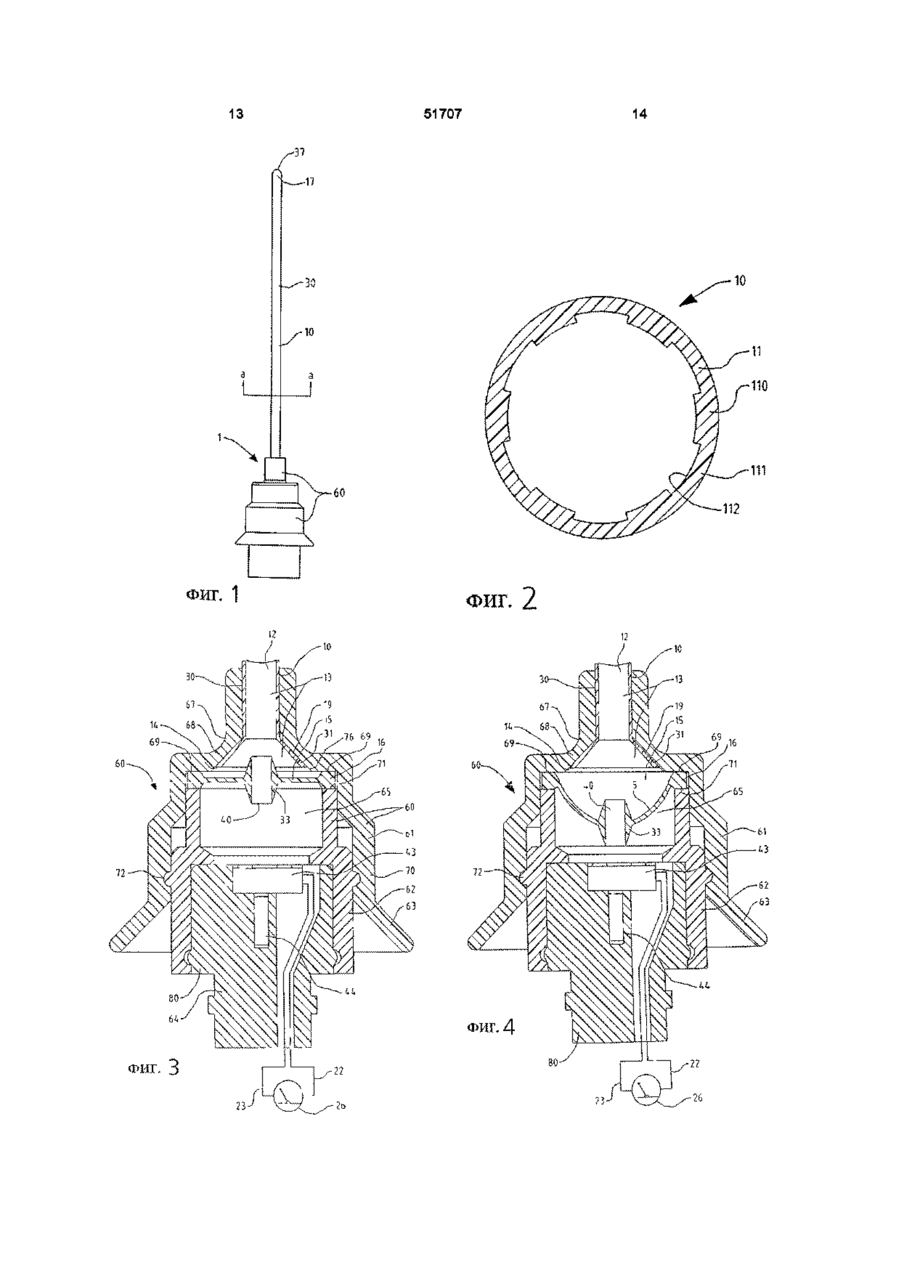

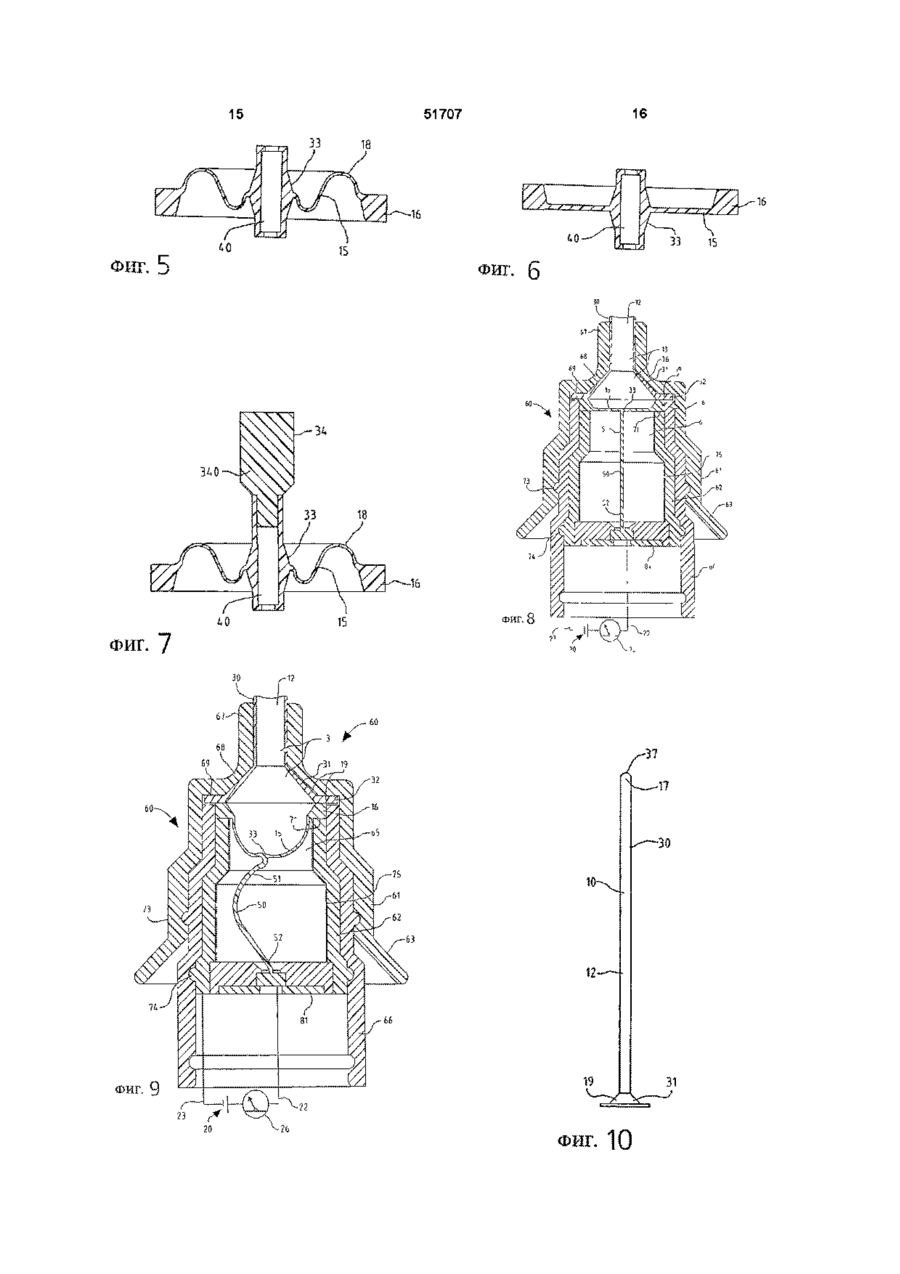

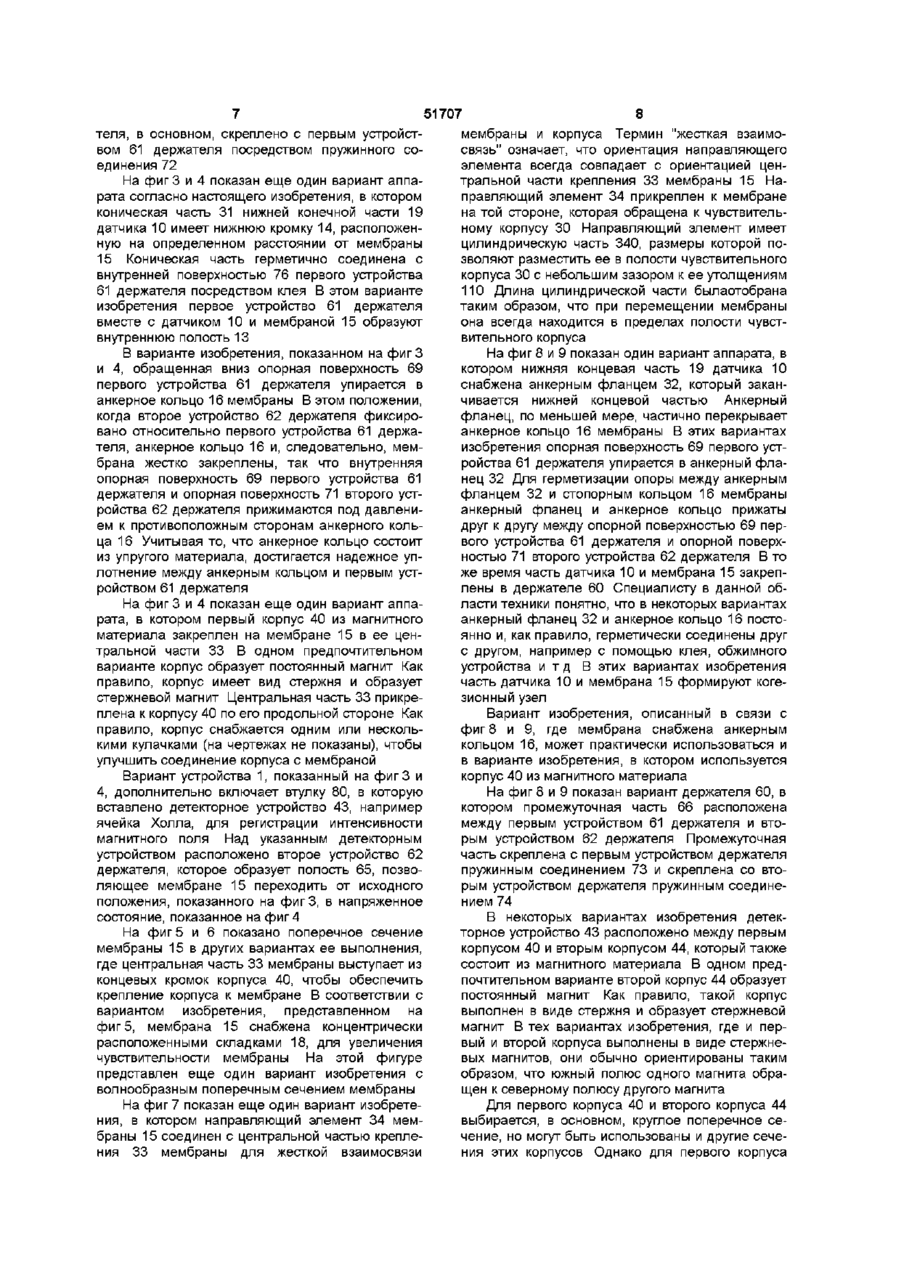

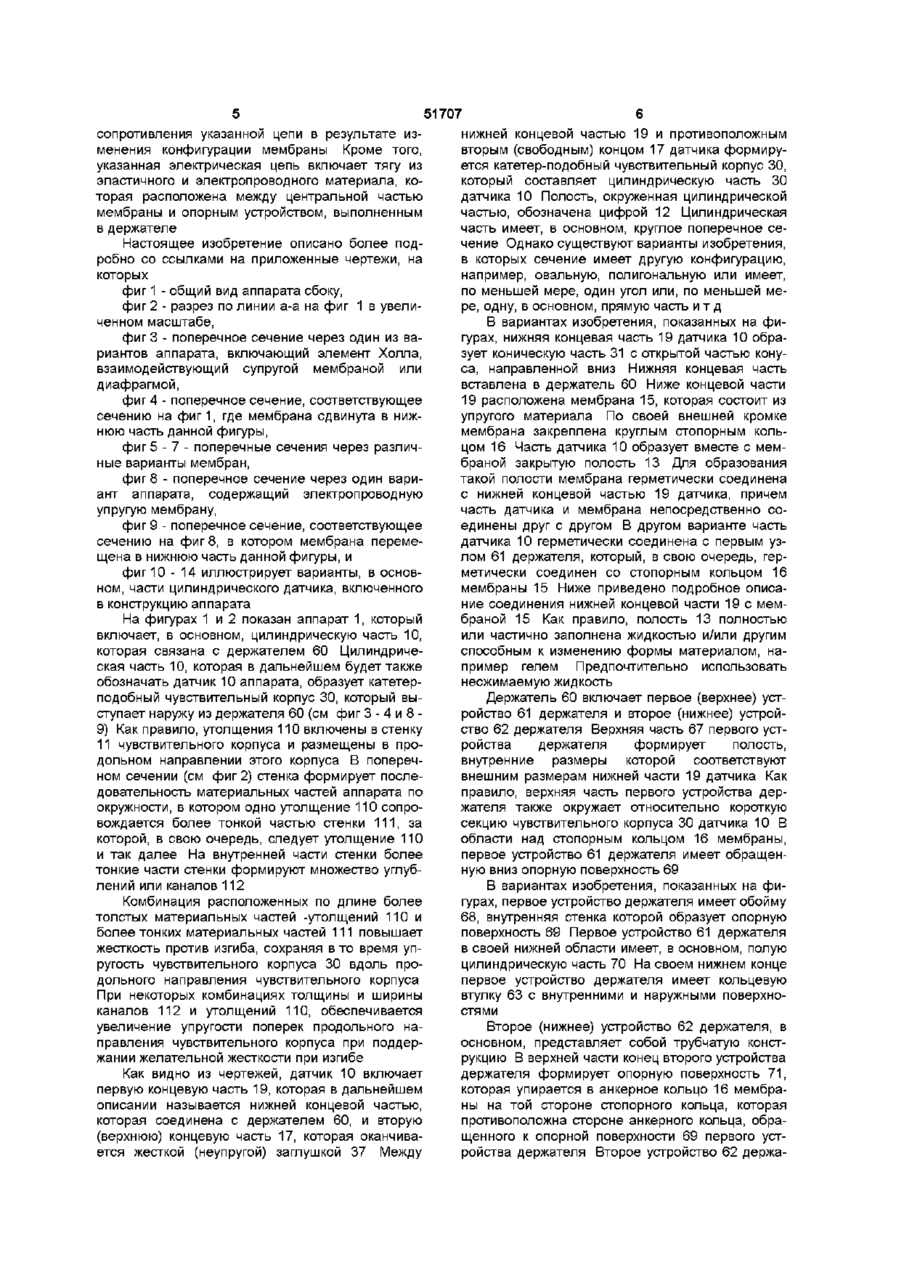

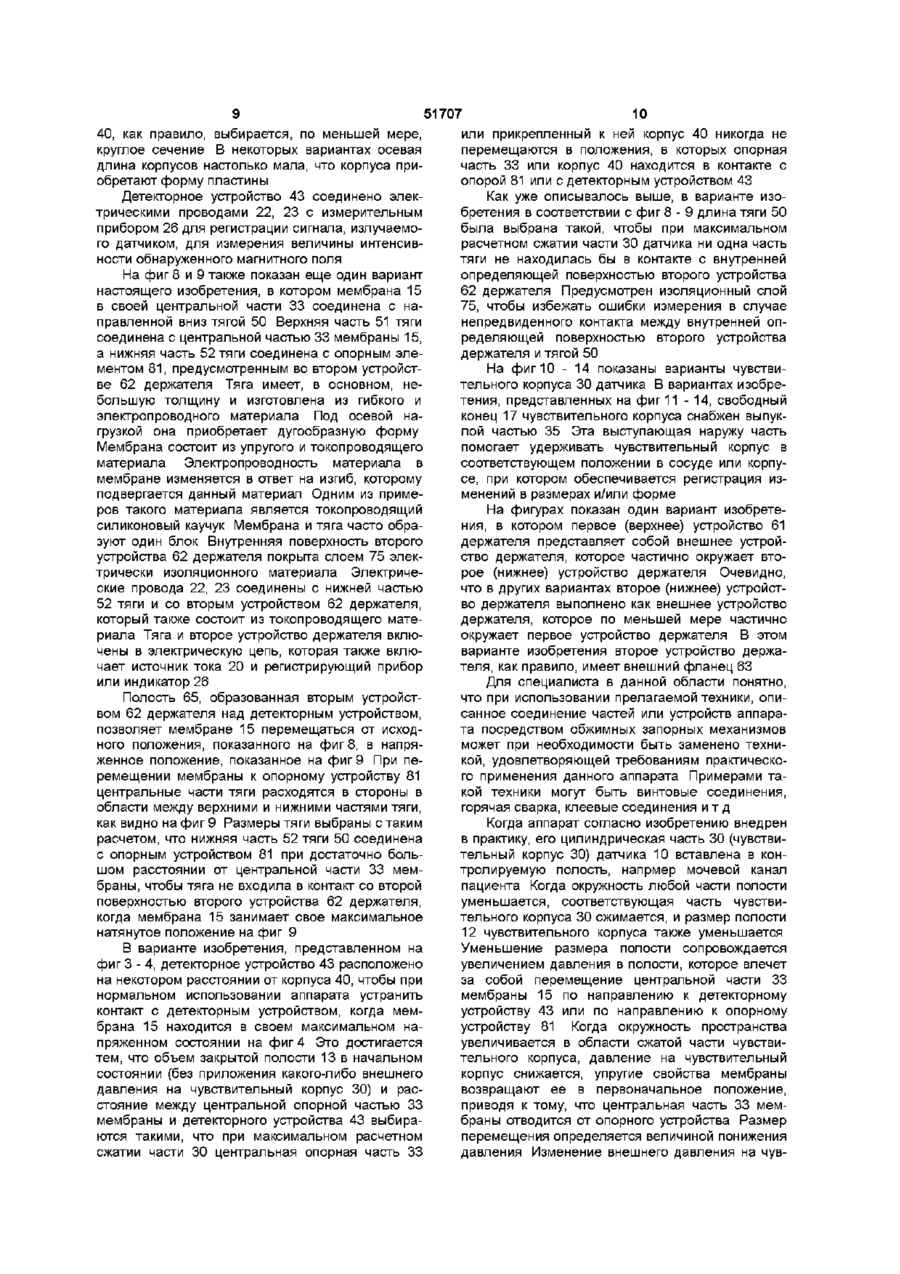

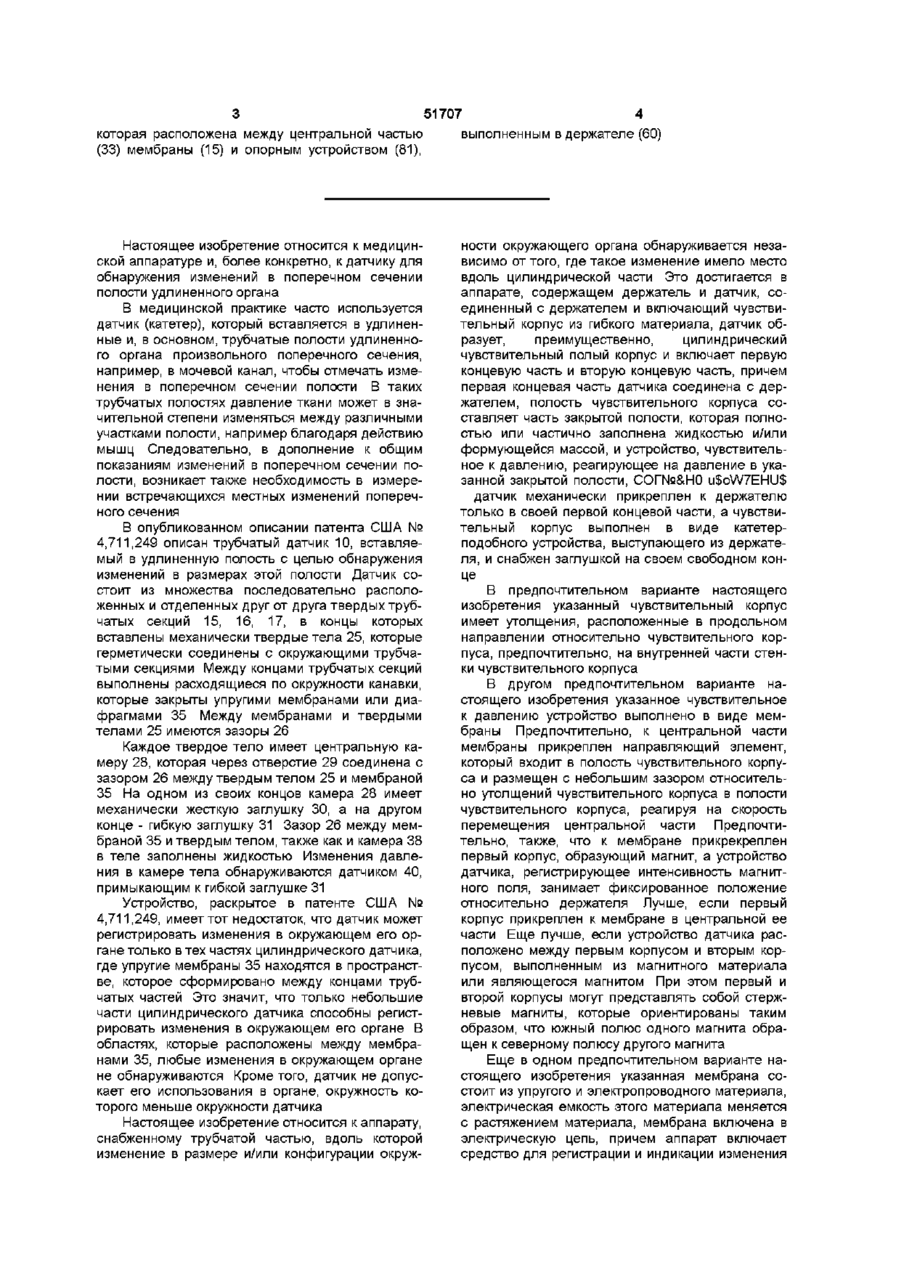

1 Медицинский аппарат (1) для обнаружения изменений в поперечном сечении удлиненной полости органа, например мочевого канала человека, содержащий держатель (60) и датчик (10), соединенный с держателем и включающий чувствительный корпус (30) из гибкого материала, датчик (10), образует, преимущественно, цилиндрический чувствительный полый корпус (30) и включает первую концевую часть (19) и вторую концевую часть (17), причем первая концевая часть (19) датчика соединена с держателем (60), полость (12) чувствительного корпуса (30) составляет часть закрытой полости (13), которая полностью или частично заполнена жидкостью и/или формующейся массой, и устройство, чувствительное к давлению (15), реагирующее на давление в указанной полости (13), отличающийся тем, что датчик (10) механически прикреплен к держателю (60) только в своей первой концевой части (19), а чувствительный корпус (30) выполнен в виде катетер-подобного устройства, выступающего из держателя (60), и снабжен заглушкой (37) на своем свободном конце (17) 2 Медицинский аппарат по п 1, отличающийся тем, что чувствительный корпус (30) имеет множество (два и более) утолщений (110), расположенных в продольном направлении относительно чувствительного корпуса 3 Медицинский аппарат по п 2, отличающийся тем, что утолщения (110) расположены на внутренней части стенки (11) чувствительного корпуса 4 Медицинский аппарат по любому из пп 1-3, отличающийся тем, что указанное чувствительное к давлению устройство выполнено в виде мембра ны (15) 5 Медицинский аппарат по п 4, отличающийся тем, что направляющий элемент (34) прикреплен к центральной части (33) мембраны (15), входит в полость (12) чувствительного корпуса и размещен с небольшим зазором относительно утолщений (110) чувствительного корпуса (30) в полости (12) чувствительного корпуса, реагируя на скорость перемещения центральной части (33) 6 Медицинский аппарат по пп 4 или 5, отличающийся тем, что первый корпус (40), образующий магнит, прикреплен к мембране (15), а детекторное устройство (43), регистрирующее интенсивность магнитного поля, занимает фиксированное положение относительно держателя (60) 7 Медицинский аппарат по п 6, отличающийся тем, что первый корпус (40) прикреплен к мембране в ее центральной части (33) 8 Медицинский аппарат по любому из пп 6-7, отличающийся тем, что детекторное устройство (43) расположено между первым корпусом (40) и вторым корпусом (44), выполненным из магнитного материала 9 Медицинский аппарат по п 8, отличающийся тем, что второй корпус (44) является магнитом 10 Медицинский аппарат по любому из пп 6-9, отличающийся тем, что корпус или корпуса (40, 44), которые являются магнитами, представляют собой стержневые магниты 11 Медицинский аппарат по пп 8 или 9, отличающийся тем, что оба корпуса (40, 44) представляют собой стержневые магниты, которые ориентированы таким образом, что южный полюс одного магнита обращен к северному полюсу другого магнита 12 Медицинский аппарат по пп 4 или 5, отличающийся тем, что мембрана (15) состоит из упругого и электропроводного материала, электрическая емкость которого меняется с растяжением материала, и включена в электрическую цепь, причем аппарат включает средство (26) для регистрации и индикации изменения сопротивления указанной цепи в результате изменения конфигурации мембраны 13 Медицинский аппарат по п 12, отличающийся тем, что электрическая цепь включает тягу (50) из эластичного и электропроводного материала, О 1 О ю 51707 выполненным в держателе (60) которая расположена между центральной частью (33) мембраны (15) и опорным устройством (81), Настоящее изобретение относится к медицинской аппаратуре и, более конкретно, к датчику для обнаружения изменений в поперечном сечении полости удлиненного органа В медицинской практике часто используется датчик (катетер), который вставляется в удлиненные и, в основном, трубчатые полости удлиненного органа произвольного поперечного сечения, например, в мочевой канал, чтобы отмечать изменения в поперечном сечении полости В таких трубчатых полостях давление ткани может в значительной степени изменяться между различными участками полости, например благодаря действию мышц Следовательно, в дополнение к общим показаниям изменений в поперечном сечении полости, возникает также необходимость в измерении встречающихся местных изменений поперечного сечения В опубликованном описании патента США № 4,711,249 описан трубчатый датчик 10, вставляемый в удлиненную полость с целью обнаружения изменений в размерах этой полости Датчик состоит из множества последовательно расположенных и отделенных друг от друга твердых трубчатых секций 15, 16, 17, в концы которых вставлены механически твердые тела 25, которые герметически соединены с окружающими трубчатыми секциями Между концами трубчатых секций выполнены расходящиеся по окружности канавки, которые закрыты упругими мембранами или диафрагмами 35 Между мембранами и твердыми телами 25 имеются зазоры 26 Каждое твердое тело имеет центральную камеру 28, которая через отверстие 29 соединена с зазором 26 между твердым телом 25 и мембраной 35 На одном из своих концов камера 28 имеет механически жесткую заглушку 30, а на другом конце - гибкую заглушку 31 Зазор 26 между мембраной 35 и твердым телом, также как и камера 38 в теле заполнены жидкостью Изменения давления в камере тела обнаруживаются датчиком 40, примыкающим к гибкой заглушке 31 Устройство, раскрытое в патенте США № 4,711,249, имеет тот недостаток, что датчик может регистрировать изменения в окружающем его органе только в тех частях цилиндрического датчика, где упругие мембраны 35 находятся в пространстве, которое сформировано между концами трубчатых частей Это значит, что только небольшие части цилиндрического датчика способны регистрировать изменения в окружающем его органе В областях, которые расположены между мембранами 35, любые изменения в окружающем органе не обнаруживаются Кроме того, датчик не допускает его использования в органе, окружность которого меньше окружности датчика Настоящее изобретение относится к аппарату, снабженному трубчатой частью, вдоль которой изменение в размере и/или конфигурации окруж ности окружающего органа обнаруживается независимо оттого, где такое изменение имело место вдоль цилиндрической части Это достигается в аппарате, содержащем держатель и датчик, соединенный с держателем и включающий чувствительный корпус из гибкого материала, датчик образует, преимущественно, цилиндрический чувствительный полый корпус и включает первую концевую часть и вторую концевую часть, причем первая концевая часть датчика соединена с держателем, полость чувствительного корпуса составляет часть закрытой полости, которая полностью или частично заполнена жидкостью и/или формующейся массой, и устройство, чувствительное к давлению, реагирующее на давление в указанной закрытой полости, СОГ№&Н0 u$oW7EHU$ датчик механически прикреплен к держателю только в своей первой концевой части, а чувствительный корпус выполнен в виде катетерподобного устройства, выступающего из держателя, и снабжен заглушкой на своем свободном конце В предпочтительном варианте настоящего изобретения указанный чувствительный корпус имеет утолщения, расположенные в продольном направлении относительно чувствительного корпуса, предпочтительно, на внутренней части стенки чувствительного корпуса В другом предпочтительном варианте настоящего изобретения указанное чувствительное к давлению устройство выполнено в виде мембраны Предпочтительно, к центральной части мембраны прикреплен направляющий элемент, который входит в полость чувствительного корпуса и размещен с небольшим зазором относительно утолщений чувствительного корпуса в полости чувствительного корпуса, реагируя на скорость перемещения центральной части Предпочтительно, также, что к мембране прикрекреплен первый корпус, образующий магнит, а устройство датчика, регистрирующее интенсивность магнитного поля, занимает фиксированное положение относительно держателя Лучше, если первый корпус прикреплен к мембране в центральной ее части Еще лучше, если устройство датчика расположено между первым корпусом и вторым корпусом, выполненным из магнитного материала или являющегося магнитом При этом первый и второй корпусы могут представлять собой стержневые магниты, которые ориентированы таким образом, что южный полюс одного магнита обращен к северному полюсу другого магнита Еще в одном предпочтительном варианте настоящего изобретения указанная мембрана состоит из упругого и электропроводного материала, электрическая емкость этого материала меняется с растяжением материала, мембрана включена в электрическую цепь, причем аппарат включает средство для регистрации и индикации изменения 51707 нижней концевой частью 19 и противоположным сопротивления указанной цепи в результате извторым (свободным) концом 17 датчика формируменения конфигурации мембраны Кроме того, ется катетер-подобный чувствительный корпус 30, указанная электрическая цепь включает тягу из который составляет цилиндрическую часть 30 эластичного и электропроводного материала, кодатчика 10 Полость, окруженная цилиндрической торая расположена между центральной частью частью, обозначена цифрой 12 Цилиндрическая мембраны и опорным устройством, выполненным часть имеет, в основном, круглое поперечное сев держателе чение Однако существуют варианты изобретения, Настоящее изобретение описано более подв которых сечение имеет другую конфигурацию, робно со ссылками на приложенные чертежи, на например, овальную, полигональную или имеет, которых по меньшей мере, один угол или, по меньшей мефиг 1 - общий вид аппарата сбоку, ре, одну, в основном, прямую часть и т д фиг 2 - разрез по линии а-а на фиг 1 в увеличенном масштабе, В вариантах изобретения, показанных на фигурах, нижняя концевая часть 19 датчика 10 обрафигЗ - поперечное сечение через один из вазует коническую часть 31 с открытой частью конуриантов аппарата, включающий элемент Холла, са, направленной вниз Нижняя концевая часть взаимодействующий супругой мембраной или вставлена в держатель 60 Ниже концевой части диафрагмой, 19 расположена мембрана 15, которая состоит из фиг 4 - поперечное сечение, соответствующее упругого материала По своей внешней кромке сечению на фиг1, где мембрана сдвинута в нижмембрана закреплена круглым стопорным кольнюю часть данной фигуры, цом 16 Часть датчика 10 образует вместе с мемфиг 5 - 7 - поперечные сечения через различбраной закрытую полость 13 Для образования ные варианты мембран, такой полости мембрана герметически соединена фиг 8 - поперечное сечение через один варис нижней концевой частью 19 датчика, причем ант аппарата, содержащий электропроводную часть датчика и мембрана непосредственно соупругую мембрану, единены друг с другом В другом варианте часть фиг 9 - поперечное сечение, соответствующее датчика 10 герметически соединена с первым узсечению на фиг 8, в котором мембрана перемелом 61 держателя, который, в свою очередь, герщена в нижнюю часть данной фигуры, и метически соединен со стопорным кольцом 16 фиг 10 - 14 иллюстрирует варианты, в основмембраны 15 Ниже приведено подробное описаном, части цилиндрического датчика, включенного ние соединения нижней концевой части 19 с мемв конструкцию аппарата браной 15 Как правило, полость 13 полностью На фигурах 1 и 2 показан аппарат 1, который или частично заполнена жидкостью и/или другим включает, в основном, цилиндрическую часть 10, способным к изменению формы материалом, накоторая связана с держателем 60 Цилиндричепример гелем Предпочтительно использовать ская часть 10, которая в дальнейшем будет также несжимаемую жидкость обозначать датчик 10 аппарата, образует катетерподобный чувствительный корпус 30, который выДержатель 60 включает первое (верхнее) устступает наружу из держателя 60 (см фиг 3 - 4 и 8 ройство 61 держателя и второе (нижнее) устрой9) Как правило, утолщения 110 включены в стенку ство 62 держателя Верхняя часть 67 первого уст11 чувствительного корпуса и размещены в проройства держателя формирует полость, дольном направлении этого корпуса В поперечвнутренние размеры которой соответствуют ном сечении (см фиг 2) стенка формирует послевнешним размерам нижней части 19 датчика Как довательность материальных частей аппарата по правило, верхняя часть первого устройства дерокружности, в котором одно утолщение 110 сопрожателя также окружает относительно короткую вождается более тонкой частью стенки 111, за секцию чувствительного корпуса 30 датчика 10 В которой, в свою очередь, следует утолщение 110 области над стопорным кольцом 16 мембраны, и так далее На внутренней части стенки более первое устройство 61 держателя имеет обращентонкие части стенки формируют множество углубную вниз опорную поверхность 69 лений или каналов 112 В вариантах изобретения, показанных на фигурах, первое устройство держателя имеет обойму Комбинация расположенных по длине более 68, внутренняя стенка которой образует опорную толстых материальных частей -утолщений 110 и поверхность 69 Первое устройство 61 держателя более тонких материальных частей 111 повышает в своей нижней области имеет, в основном, полую жесткость против изгиба, сохраняя в то время упцилиндрическую часть 70 На своем нижнем конце ругость чувствительного корпуса 30 вдоль пропервое устройство держателя имеет кольцевую дольного направления чувствительного корпуса втулку 63 с внутренними и наружными поверхноПри некоторых комбинациях толщины и ширины стями каналов 112 и утолщений 110, обеспечивается увеличение упругости поперек продольного наВторое (нижнее) устройство 62 держателя, в правления чувствительного корпуса при поддеросновном, представляет собой трубчатую констжании желательной жесткости при изгибе рукцию В верхней части конец второго устройства держателя формирует опорную поверхность 71, Как видно из чертежей, датчик 10 включает которая упирается в анкерное кольцо 16 мембрапервую концевую часть 19, которая в дальнейшем ны на той стороне стопорного кольца, которая описании называется нижней концевой частью, противоположна стороне анкерного кольца, обракоторая соединена с держателем 60, и вторую щенного к опорной поверхности 69 первого уст(верхнюю) концевую часть 17, которая оканчиваройства держателя Второе устройство 62 держается жесткой (неупругой) заглушкой 37 Между 51707 8 мембраны и корпуса Термин "жесткая взаимотеля, в основном, скреплено с первым устройстсвязь" означает, что ориентация направляющего вом 61 держателя посредством пружинного соэлемента всегда совпадает с ориентацией ценединения 72 тральной части крепления 33 мембраны 15 НаНа фигЗ и 4 показан еще один вариант аппаправляющий элемент 34 прикреплен к мембране рата согласно настоящего изобретения, в котором на той стороне, которая обращена к чувствительконическая часть 31 нижней конечной части 19 ному корпусу 30 Направляющий элемент имеет датчика 10 имеет нижнюю кромку 14, расположенцилиндрическую часть 340, размеры которой поную на определенном расстоянии от мембраны зволяют разместить ее в полости чувствительного 15 Коническая часть герметично соединена с корпуса 30 с небольшим зазором к ее утолщениям внутренней поверхностью 76 первого устройства 110 Длина цилиндрической части былаотобрана 61 держателя посредством клея В этом варианте таким образом, что при перемещении мембраны изобретения первое устройство 61 держателя она всегда находится в пределах полости чувствместе с датчиком 10 и мембраной 15 образуют вительного корпуса внутреннюю полость 13 В варианте изобретения, показанном на фигЗ и 4, обращенная вниз опорная поверхность 69 первого устройства 61 держателя упирается в анкерное кольцо 16 мембраны В этом положении, когда второе устройство 62 держателя фиксировано относительно первого устройства 61 держателя, анкерное кольцо 16 и, следовательно, мембрана жестко закреплены, так что внутренняя опорная поверхность 69 первого устройства 61 держателя и опорная поверхность 71 второго устройства 62 держателя прижимаются под давлением к противоположным сторонам анкерного кольца 16 Учитывая то, что анкерное кольцо состоит из упругого материала, достигается надежное уплотнение между анкерным кольцом и первым устройством 61 держателя На фигЗ и 4 показан еще один вариант аппарата, в котором первый корпус 40 из магнитного материала закреплен на мембране 15 в ее центральной части 33 В одном предпочтительном варианте корпус образует постоянный магнит Как правило, корпус имеет вид стержня и образует стержневой магнит Центральная часть 33 прикреплена к корпусу 40 по его продольной стороне Как правило, корпус снабжается одним или несколькими кулачками (на чертежах не показаны), чтобы улучшить соединение корпуса с мембраной Вариант устройства 1, показанный на фигЗ и 4, дополнительно включает втулку 80, в которую вставлено детекторное устройство 43, например ячейка Холла, для регистрации интенсивности магнитного поля Над указанным детекторным устройством расположено второе устройство 62 держателя, которое образует полость 65, позволяющее мембране 15 переходить от исходного положения, показанного на фигЗ, в напряженное состояние, показанное на фиг 4 На фиг 5 и 6 показано поперечное сечение мембраны 15 в других вариантах ее выполнения, где центральная часть 33 мембраны выступает из концевых кромок корпуса 40, чтобы обеспечить крепление корпуса к мембране В соответствии с вариантом изобретения, представленном на фиг 5, мембрана 15 снабжена концентрически расположенными складками 18, для увеличения чувствительности мембраны На этой фигуре представлен еще один вариант изобретения с волнообразным поперечным сечением мембраны На фиг 7 показан еще один вариант изобретения, в котором направляющий элемент 34 мембраны 15 соединен с центральной частью крепления 33 мембраны для жесткой взаимосвязи На фиг 8 и 9 показан один вариант аппарата, в котором нижняя концевая часть 19 датчика 10 снабжена анкерным фланцем 32, который заканчивается нижней концевой частью Анкерный фланец, по меньшей мере, частично перекрывает анкерное кольцо 16 мембраны В этих вариантах изобретения опорная поверхность 69 первого устройства 61 держателя упирается в анкерный фланец 32 Для герметизации опоры между анкерным фланцем 32 и стопорным кольцом 16 мембраны анкерный фланец и анкерное кольцо прижаты друг к другу между опорной поверхностью 69 первого устройства 61 держателя и опорной поверхностью 71 второго устройства 62 держателя В то же время часть датчика 10 и мембрана 15 закреплены в держателе 60 Специалисту в данной области техники понятно, что в некоторых вариантах анкерный фланец 32 и анкерное кольцо 16 постоянно и, как правило, герметически соединены друг с другом, например с помощью клея, обжимного устройства и т д В этих вариантах изобретения часть датчика 10 и мембрана 15 формируют когезионный узел Вариант изобретения, описанный в связи с фиг 8 и 9, где мембрана снабжена анкерным кольцом 16, может практически использоваться и в варианте изобретения, в котором используется корпус 40 из магнитного материала На фиг 8 и 9 показан вариант держателя 60, в котором промежуточная часть 66 расположена между первым устройством 61 держателя и вторым устройством 62 держателя Промежуточная часть скреплена с первым устройством держателя пружинным соединением 73 и скреплена со вторым устройством держателя пружинным соединением 74 В некоторых вариантах изобретения детекторное устройство 43 расположено между первым корпусом 40 и вторым корпусом 44, который также состоит из магнитного материала В одном предпочтительном варианте второй корпус 44 образует постоянный магнит Как правило, такой корпус выполнен в виде стержня и образует стержневой магнит В тех вариантах изобретения, где и первый и второй корпуса выполнены в виде стержневых магнитов, они обычно ориентированы таким образом, что южный полюс одного магнита обращен к северному полюсу другого магнита Для первого корпуса 40 и второго корпуса 44 выбирается, в основном, круглое поперечное сечение, но могут быть использованы и другие сечения этих корпусов Однако для первого корпуса 51707 10 или прикрепленный к ней корпус 40 никогда не перемещаются в положения, в которых опорная часть 33 или корпус 40 находится в контакте с опорой 81 или с детекторным устройством 43 Как уже описывалось выше, в варианте изобретения в соответствии с фиг 8 - 9 длина тяги 50 была выбрана такой, чтобы при максимальном расчетном сжатии части 30 датчика ни одна часть тяги не находилась бы в контакте с внутренней определяющей поверхностью второго устройства 62 держателя Предусмотрен изоляционный слой 75, чтобы избежать ошибки измерения в случае непредвиденного контакта между внутренней определяющей поверхностью второго устройства держателя и тягой 50 На фиг 10 - 14 показаны варианты чувствительного корпуса 30 датчика В вариантах изобретения, представленных на фиг 11 - 14, свободный конец 17 чувствительного корпуса снабжен выпуклой частью 35 Эта выступающая наружу часть помогает удерживать чувствительный корпус в соответствующем положении в сосуде или корпусе, при котором обеспечивается регистрация изменений в размерах и/или форме На фигурах показан один вариант изобретения, в котором первое (верхнее) устройство 61 держателя представляет собой внешнее устройство держателя, которое частично окружает второе (нижнее) устройство держателя Очевидно, что в других вариантах второе (нижнее) устройство держателя выполнено как внешнее устройство держателя, которое по меньшей мере частично окружает первое устройство держателя В этом варианте изобретения второе устройство держателя, как правило, имеет внешний фланец 63 Для специалиста в данной области понятно, что при использовании прелагаемой техники, опиПолость 65, образованная вторым устройстсанное соединение частей или устройств аппаравом 62 держателя над детекторным устройством, та посредством обжимных запорных механизмов позволяет мембране 15 перемещаться от исходможет при необходимости быть заменено техниного положения, показанного на фиг 8, в напрякой, удовлетворяющей требованиям практическоженное положение, показанное на фиг 9 При пего применения данного аппарата Примерами таремещении мембраны к опорному устройству 81 кой техники могут быть винтовые соединения, центральные части тяги расходятся в стороны в горячая сварка, клеевые соединения и т д области между верхними и нижними частями тяги, как видно на фиг 9 Размеры тяги выбраны с таким Когда аппарат согласно изобретению внедрен расчетом, что нижняя часть 52 тяги 50 соединена в практику, его цилиндрическая часть 30 (чувствис опорным устройством 81 при достаточно больтельный корпус 30) датчика 10 вставлена в коншом расстоянии от центральной части 33 мемтролируемую полость, напрмер мочевой канал браны, чтобы тяга не входила в контакт со второй пациента Когда окружность любой части полости поверхностью второго устройства 62 держателя, уменьшается, соответствующая часть чувствикогда мембрана 15 занимает свое максимальное тельного корпуса 30 сжимается, и размер полости натянутое положение на фиг 9 12 чувствительного корпуса также уменьшается Уменьшение размера полости сопровождается В варианте изобретения, представленном на увеличением давления в полости, которое влечет фиг 3 - 4, детекторное устройство 43 расположено за собой перемещение центральной части 33 на некотором расстоянии от корпуса 40, чтобы при мембраны 15 по направлению к детекторному нормальном использовании аппарата устранить устройству 43 или по направлению к опорному контакт с детекторным устройством, когда мемустройству 81 Когда окружность пространства брана 15 находится в своем максимальном наувеличивается в области сжатой части чувствипряженном состоянии на фиг 4 Это достигается тельного корпуса, давление на чувствительный тем, что объем закрытой полости 13 в начальном корпус снижается, упругие свойства мембраны состоянии (без приложения какого-либо внешнего возвращают ее в первоначальное положение, давления на чувствительный корпус 30) и расприводя к тому, что центральная часть 33 мемстояние между центральной опорной частью 33 браны отводится от опорного устройства Размер мембраны и детекторного устройства 43 выбираперемещения определяется величиной понижения ются такими, что при максимальном расчетном давления Изменение внешнего давления на чувсжатии части 30 центральная опорная часть 33 40, как правило, выбирается, по меньшей мере, круглое сечение В некоторых вариантах осевая длина корпусов настолько мала, что корпуса приобретают форму пластины Детекторное устройство 43 соединено электрическими проводами 22, 23 с измерительным прибором 26 для регистрации сигнала, излучаемого датчиком, для измерения величины интенсивности обнаруженного магнитного поля На фиг 8 и 9 также показан еще один вариант настоящего изобретения, в котором мембрана 15 в своей центральной части 33 соединена с направленной вниз тягой 50 Верхняя часть 51 тяги соединена с центральной частью 33 мембраны 15, а нижняя часть 52 тяги соединена с опорным элементом 81, предусмотренным во втором устройстве 62 держателя Тяга имеет, в основном, небольшую толщину и изготовлена из гибкого и электропроводного материала Под осевой нагрузкой она приобретает дугообразную форму Мембрана состоит из упругого и токопроводящего материала Электропроводность материала в мембране изменяется в ответ на изгиб, которому подвергается данный материал Одним из примеров такого материала является токопроводящий силиконовый каучук Мембрана и тяга часто образуют один блок Внутренняя поверхность второго устройства 62 держателя покрыта слоем 75 электрически изоляционного материала Электрические провода 22, 23 соединены с нижней частью 52 тяги и со вторым устройством 62 держателя, который также состоит из токопроводящего материала Тяга и второе устройство держателя включены в электрическую цепь, которая также включает источник тока 20 и регистрирующий прибор или индикатор 26 12 11 51707 ствительный корпус 30 повлечет за собой соотПри перемещении мембраны вниз тяга 50 в ветствующее изменение в растяжении мембраны варианте, показанном на фиг 8 - 9, перемещается Как правило, чувствительный корпус рассчитывав сторону в области между верхними и нижними ется на силы сжатия, которые, в основном меньше частями 51 и 52 тяги, соответственно Второе устусилий, которые требуются, чтобы вывести ценройство 62 держателя, мембрана 15 и тяга 50 тральную часть мембраны из положения покоя В включены в электрическую цепь, которая также результате действие мембраны полностью опресодержит два проводника 22, 23, источник тока 20 деляется чувствительностью аппарата и регистрирующее устройство и/или индикатор 26 Когда мембрана 15 находится в напряженном соВ варианте изобретения, представленном на стоянии, сопротивление в электрической цепи фигЗ - 4, перемещение мембраны 15 приводит к изменяется, что регистрируется и/или индицирутому, что интенсивность магнитного поля, которое ется устройством 26 регистрирует детекторное устройство 43, изменяется, и регистрирующее устройство и/или индикаДля специалиста в данной области очевидно, тор 26, подключенный к детекторному устройству, что и в плоском варианте мембраны, представрегистрирует и/или указывает на изменение инленной на фиг 8 - 9, изменение положения мемтенсивности магнитного поля Такие показания браны регистрируется и/или индицируется устнаблюдаются, например, когда величина и/или ройством 26, конструкция которого соответствует изменение измеренного тока или напряжения законструкции вышеописанного устройства, предписывается на магнитной ленте, регистрируется ставленного на фиг 3 - 4 показаниями измерительного прибора или светоАппарат согласно настоящему изобретению вой индикацией (типа включения или выключения предназначен, главным образом, для медицинских одной или нескольких ламп или светодиодов) и целей Регистрация или индикация сокращений в тд мочевом канале могут иметь большое значение, например, при лечении недержания мочи В варианте изобретения, представленном на фиг 7, направляющий элемент 34 размещен в В описании использовались термины "верхпределах полости 12 чувствительного корпуса 30 ний", "нижний", "вниз", "под" и аналогичные другие с небольшим зазором между направляющим корЭти определения использовались просто для того, пусом и утолщенными частями 110 Это перемечтобы упростить описание, и связаны только с щение происходит с той же скоростью, что и двиориентацией, которую аппарат имеет на фигурах жение центральной части 33 мембраны Для специалиста в данной области очевидно, что Направляющий элемент увеличивает жесткость аппарат, также как и его части и устройства, вклюкорпуса центральной части мембраны Это позвоченные в него, могут иметь любую произвольную ляет избежать нежелательной деформации мемпространственную ориентацию браны, которая могла бы привести к ошибочным Вышеупомянутое подробное описание охвапоказаниям величины сжатия чувствительного тывает ограниченное число вариантов настоящего корпуса 30 Каналы 112, расположенные между изобретения, но для специалиста в данной обласутолщенными частями, гарантируют перераспрети понятно, что настоящее изобретение охватыделение давления среды, которое происходит на вает большое количество вариантов изобретения, сжатии или расширении чувствительного корпуса не выходя за рамки объема изобретения, опреде30 и обозначено как напряженное состояние мемленного в прилагаемой формуле изобретения браны 13 51707 14 -З? 11 1 12 1 ФИГ. 1 ФИГ. 2 ФИГ. 4 15 16 51707 33 ФИГ. 6 ФИГ. 8 ФИГ. 7 -37 -П -30 10 12 ФИГ. 9 ФИГ. is 17 51707 18 37 3 5 •30 •0 1 ФИГ. Ц Ф И Г . 1 2 37 35 37 35 •0 3 -30 •0 1 Ф И Г . •0 1 1 3 Ф И Г . 1 4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
