Пристрій для демонстрації інформації у динамічному режимі її представлення

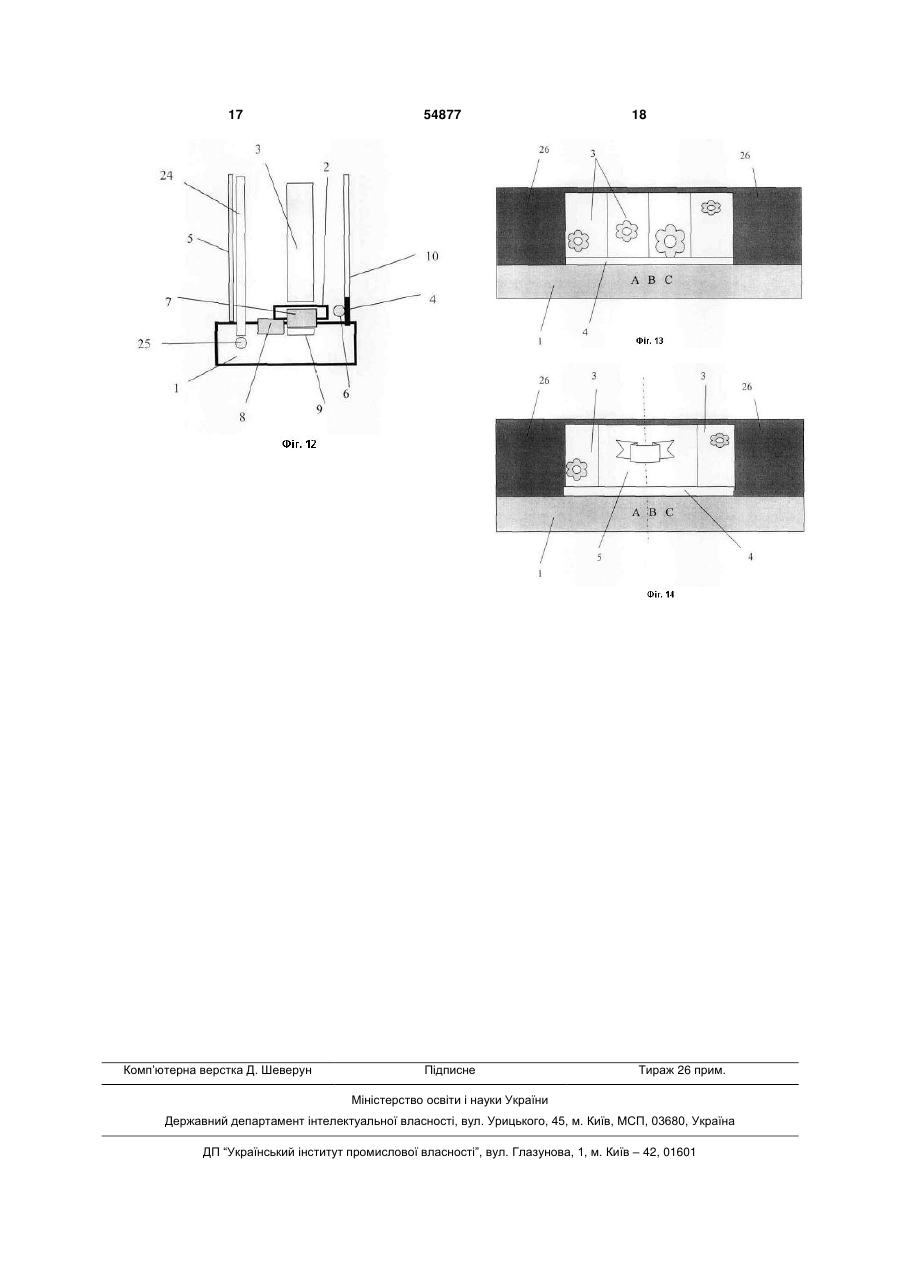

1. Пристрій для демонстрації інформації в динамічному режимі її представлення, що містить корпус з рухливими площадками, на яких установлені, з можливістю оперативної заміни, об'ємні об'єкти, механічну передачу, яка з одного боку зв'язана з електродвигуном кінематичним чином, а з іншого боку жорстко з'єднана з рухливими площадками, базову групу світлодіодів, які висвітлюють фронтальні поверхні об'ємних об'єктів, світловідбиваючий екран, встановлений з тильного боку пристрою, і блок програмного керування, який відрізняється тим, що в пристрої принаймні одна рухлива ланка механічної передачі з рухливою площадкою встановлена у пристрої з можливістю лінійного, зворотно-поступального переміщення принаймні по одній координаті, із фронтальної сторони корпусу розміщене прозоре вікно з габаритами, які не перевищують сумарної довжини і максимальної висоти об'ємних об'єктів, при цьому довжина ходу переміщення рухливої ланки із вказаною площадкою у прямому і реверсному напрямках обмежена габаритами прозорого вікна, а переключення напрямку лінійних, зворотнопоступальних переміщень із прямого напрямку на реверсний, і навпаки, здійснено в автоматичному режимі. 2. Пристрій для демонстрації інформації в динамічному режимі її представлення за п. 1, який відрізняється тим, що принаймні з боку однієї з вузьких поверхонь прозорого вікна, впритул до цієї 2 (19) 1 3 54877 4 ливістю переміщення по ковзаючій напрямній на корпусі пристрою. 7. Пристрій для демонстрації інформації в динамічному режимі її представлення за п. 1, який відрізняється тим, що як рухлива ланка механічної передачі пристрою використана замкнута тросова тяга, яка принаймні зв'язана з однією рухливою площадкою, при цьому тросова тяга зв'язана із редуктором електричного двигуна за допомогою ведучого ролика, а з другого боку зв'язана з веденим роликом, вісь якого оснащена пружиною. 8. Пристрій для демонстрації інформації в динамічному режимі її представлення за п. 1, який відрізняється тим, що як об'ємні об'єкти використані макети, які виконані з оптично прозорого матеріалу, при цьому принаймні одна з вузьких поверхонь на кожному із зазначених макетів, яка розташована паралельно переміщенню рухливої ланки, виконана полірованою і оптично зв'язана принаймні з однією групою світлодіодів, розташованих всередині корпусу пристрою. Пристрій для демонстрації об'ємних об'єктів у динамічному режимі їхнього представлення відноситься до областей декоративноосвітлювальної техніки і рекламно-інформаційних технологій. Актуальність розробки пристрою, який заявляється, визначається потребами ринку рекламно-інформаційних технологій у створенні нових конструкцій енергозберігаючих пристроїв з новими споживчими характеристиками. Метою корисної моделі є створення конструкції, що забезпечують йому додаткові режими динамічного пред'явлення візуальної інформації. Ця мета досягається за рахунок можливості реалізувати і активно використовувати в пристрої таких режимів візуального пред'явлення інформації, які стимулюють у споживача когнітивну функцію уваги до рекламованої продукції. Як показує рекламна практика, рекламноінформаційні пристрої з динамічним режимом представлення об'єктів реклами мають кращу ефективність проведення рекламних акцій, що підвищує купівельний попит. В якості пристрою-аналогу пристроєві, що заявляється, обране технічне рішення, викладене в патентній заявці № 2008142856/20 від 10.12.2008 p., поданої до Роспатенту. Пристрій-аналог призначений для демонстрації в динамічному режимі об'ємних макетів, установлених на рухливих площадках. У конструкції пристрою-аналогу і пристрою, що заявляється, збігаються наступні ознаки наявності: - корпусу з рухливими площадками, на якій встановлені об'ємні об'єкти; - механічної передачі, яка має кінематичний зв'язок з редуктором електродвигуна і зазначеними площадками; - джерел світла, виконаного з набору світлодіодів підсвічування; - екрана, установленого з тильної сторони пристрою; - блока програмного керування механізмом повороту, погодженого з режимами включення/вимикання світлодіодів підсвічування. Недоліками пристрою - аналогу є: - обмеженість областей його використання, обумовлена тим, що пристрій-аналог має великі габарити; - механічна передача пристрою забезпечує тільки один ступінь свободи переміщення об'ємних об'єктів. В якості пристрою-найближчого аналога обране технічне рішення по патенту № 43604 на корисну модель "Пристрій для демонстрації інформації в динамічному режимі її представлення" за заявкою № u 200902553 із пріоритетом від 23.03.09, опубл. 25.08.2009 в бюл. № 16. У конструкції пристрою-найближчого аналога і пристрою, що заявляється, збігаються наступні ознаки наявності: - корпусу з рухливими площадками, на яких установлені, з можливістю оперативної заміни, об'ємні об'єкти; - механічної передачі, яка з одного боку кінематичним образом зв'язана з валом редуктора електродвигуна, а з другого боку зв'язана з рухливими площадками; - базового набору джерел світла (світлодіодів), оптичні осі яких орієнтовані убік фронтальних поверхонь об'ємних об'єктів; - світловідбиваючого екрана, установленого з тильної сторони пристрою; - блока програмного керування механічної передачі, погодженого з режимами включення/вимикання світлодіодів підсвічування. Як показала практика експлуатації пристрою – найближчого аналога основним його недоліком є складність конструкції механічної передачі, яка вимагає точності виготовлення його деталей, а також висока собівартість пристрою. В основу пристрою для демонстрації інформації в динамічному режимі її представлення, який заявляється, поставлена задача розробки такого пристрою, при використанні якого досягається технічний результат, який полягає в спрощенні конструкції і зниженні собівартості пристрою, у реалізації пристроєм режиму періодичного «представлення і приховування» об'ємних об'єктів і в збільшенні інформаційної ємності пристрою. Поставлена технічна задача досягається за рахунок: використання лінійного, зворотнопоступального переміщення, принаймні однієї рухливої площадки з об'ємними об'єктами, принаймні, по одній координаті, наприклад паралельно фронтальної площини пристрою по координаті Х або Y; 5 - розміщення з фронтальної сторони корпусу пристрою, принаймні, одного прозорого вікна, довжина і висота якого обрані не перевищуючими сумарної довжини і максимальної висоти об'ємних об'єктів; Поставлена задача досягається тим, що в пристрої принаймні одна рухлива ланка механічної передачі з рухливою площадкою встановлена у пристрої з можливістю лінійного, зворотнопоступального переміщення принаймні по одній координаті, із фронтальної сторони корпусу розміщене прозоре вікно з габаритами, які не перевищують сумарної довжини і максимальної висоти об'ємних об'єктів, при цьому довжина ходу переміщення рухливої ланки із вказаною площадкою, у прямому і реверсному напрямках, обмежена габаритами прозорого вікна, а переключення напрямку лінійних, зворотно-поступальних переміщень із прямого напрямку на реверсний, і навпаки, здійснено в автоматичному режимі. При використанні пристрою для демонстрації інформації в динамічному режимі її представлення забезпечується досягнення технічного результату, який полягає в спрощенні конструкції і зниженні собівартості пристрою, у реалізації пристроєм режиму періодичного «представлення і приховування» об'ємних об'єктів і в збільшенні інформаційної ємності пристрою. Найбільш важливими істотними ознаками є: - використання механічної передачі з лінійними, зворотно-поступальними переміщеннями рухливої ланки передачі, яка зв'язана, принаймні, з однієї рухливої площадкою з об'ємними об'єктами; - розміщення з фронтальної сторони корпусу пристрою прозорого вікна, габарити якого обрані не перевищуючими сумарної довжини і максимальної висоти об'ємних об'єктів; - узгодження довжини ходу переміщення рухливої ланки з площадкою та об'ємними об'єктами, з габаритами прозорого вікна, а також автоматичне переключення прямого і реверсного напрямків переміщення рухливої ланки. Доказова база істотних відмінностей ознак. 1. Ознаки використання в пристрої принаймні однієї рухливої ланки механічної передачі, однієї рухливої площадки з об'ємними об'єктами, які встановлені у пристрої з можливістю їх лінійних, зворотно-поступальних переміщень принаймні по одній координаті наприклад паралельно фронтальної площини корпусу пристрою по горизонталі або по вертикалі. Реалізація цієї сукупності ознак у пристрої забезпечує йому можливість досягнення технічної задачі динамічного режиму представлення об'ємних об'єктів, за рахунок періодичного, зворотно-поступального переміщення. Такий режим переміщень об'ємних об'єктів у пристрої має ефект "несподіванки", який стимулює психологічну, когнітивну функцію уваги, яка сприяє поліпшенню ефективності рекламних акцій. Одночасно з цим ефектом, лінійні, зворотнопоступальні переміщення об'ємних об'єктів причинно-наслідковим чином зв'язані з технічною задачею збільшення інформаційної ємності при 54877 6 строю. Для цього, наприклад досить на світло відбиваючому екрані, який установлений з тильної сторони корпусу пристрою, помістити додаткову інформацію, яка відбиває світло дифузійним образом. Додаткова інформація при зворотнопоступальному переміщенні об'ємних об'єктів візуально пред'являється споживачеві також в періодичному режимі її відкриття - закриття. Конструкція механічної передачі, яка реалізує режим зворотно-поступальних переміщень рухливої ланки, є більш простою за складом і це забезпечує зниження собівартості пристрою. 2. Ознаки розміщення з фронтальної сторони корпусу пристрою принаймні одного прозорого вікна, у якого довжина і висота обрані не перевищуючими сумарної довжини і максимальної висоти об'ємних об'єктів, Прозоре вікно розміщене на фронтальній стороні корпусу пристрою і виконує дві функції. Перша з них - це прозора зона, крізь яку споживачеві візуально пред'являються рухливі об'ємні об'єкти і додаткова інформація, яка поміщена на світло відбиваючому екрані. Друга функція прозорого вікна є інформаційною, для чого, наприклад можливо використати світлопровідні властивості оптичного матеріалу, з якого зазначене вікно виконано. Для реалізації цієї функції досить на поверхні вікна помістити додаткову інформацію, яка відбиває світло дифузійним образом. Тимчасові параметри динамічного режиму підсвічування зазначеної інформації базовим набором світлодіодів можуть бути погоджені з режимами зворотно-поступального переміщення рухливої площадки з об'ємними об'єктами. 3. Ознаки вибору значень довжини і висоти прозорого вікна, не перевищуючої сумарної довжини і максимальної висоти об'ємних об'єктів на рухливій площадці, а також автоматичний режим переключення напрямку їхнього переміщення в пристрої. Ця сукупність ознак підлегла задачі конструктивного узгодження довжини ходу рухливої ланки механічної передачі з рухливою площадкою з довжиною прозорого вікна у прямому і реверсному напрямках. Автоматичне переключення напрямків переміщення, можливо, реалізувати, наприклад, установкою двох кінцевих перемикачів в двох крайніх положеннях рухливої ланки пристрою. У цьому випадку істотно спрощується програмування електронного блока програмного керування роботою пристрою. Таким чином, відмітні ознаки пристрою, які приведені у пункті 1 формули корисної моделі, логічно зв'язані між собою і не дозволяють, без втрати кінцевого результату, виключити кожну з ознак із їх сукупності. Сукупність відмітних ознак технічно реалізуєма, причинно-наслідковим образом зв'язана з поставленою технічною задачею, є необхідною і достатньою для досягнення технічного результату спрощення конструкції і зниження собівартості пристрою, а також для реалізації пристроєм режиму періодичного «представлення і приховання» об'ємних об'єктів і збільшення інформаційної ємності пристрою. 7 Наступні пункти формули корисної моделі розкривають і конкретизують різні варіанти виконання пристрою. Так по п. 2 формули корисної моделі принаймні з боку однієї з вузьких поверхонь прозорого вікна, впритул до цієї поверхні, встановлений непрозорий екран, габарити якого погоджені із довжиною ходу лінійного, зворотно-поступального переміщення рухливої ланки механічної передачі із рухливою площадкою. Зазначену площадку з набором об'ємних об'єктів, яка зв'язана з рухливою ланкою механічної передачі, можна розглядати, як своєрідну "ширму", яка періодично відкривається закривається при її зворотно-поступальному переміщенні. Призначенням приведеної сукупності ознак є повне приховування від спостерігача об'ємних об'єктів за поверхнею непрозорого екрана. Наприклад, при прямому напрямку переміщення рухливої ланки рухлива площадка з об'ємними об'єкти виходить з-за поверхні непрозорого екрана, а при реверсі напрямку переміщення, ховаються за ним. При повному відкритті "ширми" з набору зазначених об'єктів на площині прозорого вікна інформація, яка поміщена на поверхні світло відбиваючого екрана за цими об'єктами, стає видимою. Ці ознаки логічно підлеглі відмітним ознакам пункту 1 формули корисної моделі. Таким чином, відмітні ознаки пристрою, приведені в пункті 2 формули корисної моделі, логічно зв'язані між собою і з поставленою технічною задачею, є необхідними і достатніми для її рішення, тому є істотними. По п. 3 формули корисної моделі, механічна передача пристрою оснащена двома рухливими ланками з двома рухливими площадками, що зв'язані між собою і з редуктором електродвигуна кінематичним чином, при цьому з двох вузьких поверхонь прозорого вікна впритул до них встановлені два непрозорих екрани. Використання в механічній передачі пристрою двох рухливих ланок з рухливими площадками дозволяє реалізувати зустрічне сходження і розбіжність об'ємних об'єктів паралельно поверхні прозорого вікна, що збільшує інформаційну ємність пристрою і поліпшує динамічні параметри переміщення об'ємних об'єктів. Завдяки непрозорим екранам, розташованим симетрично прозорому вікну, дві рухливі площадки з об'ємними об'єктами періодично ховаються за ними. Такі переміщення об'ємних об'єктів мають кращу здатність стимулювати когнітивну функцію уваги суб'єкту. Завдяки цим ознакам конструкція пристрою стає центрально симетричною, а значить композиційне завершеною. Таким чином, сукупність відмітних ознак пристрою, яка приведена у пункті 3 формули корисної моделі, логічно підлегла пунктові 1 формули корисної моделі, ознаки зв'язані між собою і з технічною задачею, є необхідною і достатньою для її рішення, тому є істотною. По п. 4 формули корисної моделі, з тильної сторони корпусу пристрою, додатково установлені світлопровідний інформаційний екран і додаткова 54877 8 група світлодіодів підсвічування, при цьому принаймні одна вузька поверхня додаткового світлопровідного інформаційного екрана оптично зв'язана з додатковою групою світлодіодів. Приведена сукупність ознак призначена для виконання задачі збільшення інформаційної ємності пристрою, що може бути досягнуто завдяки світловій провідності інформаційного екрана і торцевого підсвічування додатковими світлодіодами. При цьому у пристрої реалізується можливість візуально представити інформацію, яка нанесена на широкій поверхні зазначеного екрана і яка дифузно-відбиває світло. Таким чином, відмітні ознаки пристрою, приведені в пункті 4 формули корисної моделі, логічно зв'язані між собою і з технічною задачею, є необхідними і достатніми для її рішення, тому є істотними. По п. 5 формули корисної моделі, в якості рухливої ланки механічної передачі пристрою використана принаймні одна зубцювата рейка, яка за допомогою проміжної зубцюватої шестірні зв'язана кінематичним образом з редуктором електродвигуна. Розглянута конструкція механічної передачі складається із: рухливої ланки (зубцюватої рейки), яка зв'язана, за допомогою проміжної зубцюватої шестірні, із редуктором електродвигуна; нерухомої ланки (ковзні направляючі будьякого типу). Така конструкція є найбільш надійною, бо передає рухливій ланці порівняно великі механічні навантаження від електричного двигуна, забезпечуючи пристроєві проведення рекламних акцій "габаритних" об'ємних об'єктів, наприклад коробок з цукерками. Конструкція рейкової механічної передачі є універсальною і добре керованою, тому може бути використана для виготовлення найрізноманітніших пристроїв. Таким чином, відмітні ознаки пристрою, приведені в пункті 5 формули корисної моделі, логічно зв'язані між собою і з технічною задачею, є необхідними і достатніми для її рішення, тому є істотними. По п. 6 формули корисної моделі, в якості рухливої ланки механічної передачі пристрою використана кінематична пара "гвинт-гайка", де гвинт і гайка, з одного боку, оснащені різьбовим сполученням із правим різьбленням, а з іншого боку різьбовим сполученням із лівим різьбленням, при цьому гвинт кінематичним чином зв'язаний з редуктором електродвигуна, а зовнішня поверхня гайки встановлена з можливістю переміщення по ковзній підставі на корпусі пристрою. Сукупність ознак призначена для пристроїв, які рекламують габаритні і порівняно важкі об'ємні об'єкти, тому що за допомогою такої передачі від електродвигуна може бути передані великі механічні зусилля. Таким чином, відмітні ознаки пристрою, приведені в пункті 6 формули корисної моделі, логічно зв'язані між собою і з технічною задачею, є необхідними і достатніми для її рішення, тому є істотними. 9 По п. 7 корисної моделі, в якості рухливої ланки механічної передачі пристрою використана замкнута тросова тяга, яка зв'язана принаймні з однією рухливою площадкою, тросова тяга з одного боку за допомогою ведучого ролика зв'язана із редуктором електричного двигуна, а з другого боку оснащена веденим роликом, вісь якого оснащена пружиною. Приведений варіант конструкції пристрою призначений для проведення рекламних акцій малогабаритних об'ємних об'єктів, наприклад, пачок сигарет. Відрізняється простотою і більш низькою собівартістю. Таким чином, відмітні ознаки пристрою, приведені в пункті 7 формули корисної моделі, логічно зв'язані між собою і з технічною задачею, є необхідними і достатніми для її рішення, тому є істотною. По п. 8 корисної моделі, у конструкції пристрою в якості об'ємних об'єктів використані макети, які виконані з оптично прозорого матеріалу, при цьому принаймні одна з вузьких поверхонь на кожному із зазначених макетів, яка розташована паралельно переміщенню рухливої ланки, виконана полірованою і оптично зв'язана принаймні з однією групою світлодіодів, розташованих всередині корпусу пристрою. Сукупність ознак призначена для рішення технічної задачі, спрямованої на розширення областей використання пристроїв. Якщо в якості об'ємного об'єкту використовуються реальні об'єкти, то носіями інформації є поверхні їхньої картонної тари. Повнокольорова інформація, яка нанесена на поверхні тари, відбиває світло дифузійним образом при підсвічуванні базовим набором світлодіодів. Розглянемо варіант конструкції пристрою, в якому використовуються оптично прозорі макети рекламованої продукції, наприклад муляжів їх тари, які рухаються у горизонтальному напрямку. Такі макети мають кращу декоративність, так як, завдяки своїй прозорості і світловій провідності, вони "світяться" зсередини при торцевому підсвічуванні світлодіодами. При такому підсвічуванні здійснюється висвітлення зсередини повнокольорових зображень, які надруковані на прозорій плівці і наклеєні на поверхні макетів. Для того, щоб підсвітити, наприклад, нижні торці макетів, достатньо набір світлодіодів установити усередині корпусу під поверхнею рухливої ланки з рухливими площадками. Для цього необхідно виконати в рухливій ланці і рухливій площадці наскрізний паз для вільного проходження світлового випромінювання від світлодіодів усередину макета. Більш простою задачею є підсвічування верхніх торцевих поверхонь макетів. Для цього група світлодіодів розміщується зверху макетів і екранається з боку спостерігача непрозорим екраном для виключення паразитного засвітлення. Для пристрою, макети якого рухаються у вертикальному напрямку, група світлодіодів встановлюється всередині корпусу справа (зліва), підсвічуючи поліровані вузькі поверхні макетів справа (зліва). Таким чином, відмітні ознаки пристрою, приведені в пункті 8 формули корисної моделі, 54877 10 логічно зв'язані між собою і з технічною задачею, є необхідними і достатніми для її рішення, тому є істотними. Корисна модель ілюструється графічним матеріалом, у якому представлені: фіг. 1- 2 - фронтальний вид пристрою з горизонтальним переміщенням об'єктів; фіг. 3 - бічний переріз пристрою; фіг. 4 - фронтальний вид пристрою з вертикальним переміщенням об'єктів; фіг. 5-11 - принципові кінематичні схеми варіантів конструкції пристрою; фіг. 12 - варіант виконання пристрою (вид збоку); фіг. 13 - 14 - фронтальний вид пристрою з непрозорими екранами. У графічних матеріалах прийняті наступні позначення: 1 - корпус; 2 - рухлива площадка; 3 - об'ємні об'єкти; 4 - світлозахисний екран; 5 - світловідбиваючий екран; 6 - світлодіоди базового набору 7 - напрямна; 8 - рухлива ланка механічної передачі пристрою; 9 - зубчасте колесо; 10 - прозоре вікно; 11 - зубчасте колесо нижнє; 12 - проміжна шестірня; 13 - ведуча шестірня; 14 - електродвигун; 15 - датчик переключення напрямку обертання електродвигуна; 16 - тяга тросова; 17- 18 - ролики; 19 - фіксатори; 20 - пружина; 21 - гвинт; 22 - гайка; 23 - ковзаюча підстава пласкої поверхні гайки; 24 - додатковий світлопровідний елемент; 25 - додаткові світлодіоди; 26 - непрозорий екран; На фіг. 1-3 представлені конструктивні схеми пристрою із горизонтальним направленням переміщення об'ємних об’єктів, з яких на фіг. 1 та 2 представлені фронтальний вид пристрою. На корпусі 1 розміщені дві рухливі площадки 2 з об'ємними об’єктами 3. Так на фіг. 1 рухливі площадки 2 з об'ємними об’єктами 3 розсунуті в протилежні сторони. З фронтальної сторони корпусу 1 закріплений світлозахісний екран 4, основною функцією якого є екранавання світлових променів від світлодіолів базового набору (на фіг. 1 не представлений). Так як рухливі площадки 2 з об'ємними об’єктами 3 розсунуті в протилежні сторони, то це забезпечує спостереження інформації, яка розміщена на широкій поверхні світловідбиваючого екрана 5. Додаткова функція екрана 5 - представлення додаткової інформації. На фіг. 2 зазначені елементи 2 і 3 розміщені паралельно фронтальної площини корпусу пристрою впритул один до одного при їх зустрічному переміщенні. 11 На фіг. 3 представлений поперечний переріз (вид А-А) пристрою. Світлододіоди 6 базового набору розміщені за поверхнею світлозахисного екрана 4 і їхні оптичні осі випромінювань орієнтовані на фронтальні поверхні об'ємних об'єктів 3 і на поверхню світло відбиваючого екрана 5. Рухлива площадка 2, яка жорстко зв'язана з рухливою ланкою 7, розміщена в напрямній 8, яка виконана, наприклад, у вигляді планки, по ковзній поверхні якої і переміщаються зазначені елементи 2 і 7. Площадка 2 разом з рухливою ланкою 7, у свою чергу, зв'язана кінематичним образом з механічною передачею пристрою, наприклад за допомогою зубчастого колеса 9. Прозоре вікно 10 розміщено з фронтальної сторони пристрою і в основному здійснює захисну функцію. На фіг. 4 представлений фронтальний вид пристрою, у якого об'ємні об'єкти З здійснюють лінійні, зворотно-поступальні переміщення у вертикальному напрямку. На фіг. 5 і 6 представлений варіант конструкції механічної передачі пристрою. Представлений на фіг. 5 механізм виконаний у вигляді рейкової передачі, у якій рухливі ланки 7 із площадками 2, які далі позначені як 2(7), виконані у виді двох рейок з обмежниками їх переміщень і оснащені зубчастим зачепленням з зубчастим колесом 9(11), де поз. 11 означає нижнє зубчасте колесо 11, за допомогою якого здійснюється кінематичний зв'язок із проміжною шестірнею 12, зубчастим колесом 13 і електричним двигуном 14. На фіг. 6 показаний переріз (вид А-А) рейкового механізму, у якому зубчасте колесо 9 має загальну вісь з нижнім зубчастим колесом 11. Для переключення прямого напрямку переміщення рухливої ланки 7 на реверсний в механічній передачі передбачена установка двох датчиків переміщення 15, наприклад кінцевих вимикачів. Лівий датчик встановлений у центрі пристрою й обмежує прямий хід рухливих ланок 7 із площадками 2, а правий датчик 15 обмежує реверсне їх переміщення. На фіг. 7 і 8 представлений варіант механічної передачі пристрою, що виконаний у вигляді тросової тяги 16 і двох роликів 17, 18, що встановлені на корпусі 1 пристрою. Тросова тяга 16 виконана у вигляді замкнутої петлі і жорстко зв'язана з рухливими ланками 7 фіксаторами 19. Рухливі ланки 7 переміщаються по напрямній 8. Як видно з фіг. 8 (вид А-А), тросова тяга декількома петлями намотана на ролики 17 і 18. Ролик 17 зв'язаний з електродвигуном 14, а ролик 18 є натяжним, для чого його вісь оснащена пружиною 20, наприклад нормально розтягнутої. При обертанні електродвигуна 14, наприклад по годинниковій стрілці, відбувається намотування петель тросової тяги 16 на ролик 17 по годинниковій стрілці і відповідне розмотування петель на ролику 18. Коли рухлива ланка 7 торкається до одного з датчиків 15, то відбувається його розмикання, після чого електродвигун 14 змінює напрямок свого обертання (проти годинникової стрілки) і направлення переміщення рухливих елементів 2(7) змінюється на реверсне. 54877 12 На фіг. 9-11 представлений варіант механічної передачі пристрою, заснованої на використанні кінематичної пари "гвинт - гайка". На фіг. 9 - 10 гвинти 21 встановлені на корпусі 1 пристрою з можливістю його обертанням електродвигуном 14. Гвинти 21 мають центральний обмежник, що розділяє їх між собою. У цьому варіанті механічної передачі рухливі ланки 7 виконані у виді двох гайок 22, далі 22(7), що мають різьбове зачеплення з гвинтами 21. Для забезпечення рухливим ланкам 22(7) роздільного зворотно-поступального переміщення зустрічне і навпаки необхідно, щоб гвинт 21, розташований праворуч від центрального обмежника, мав різьбове зачеплення з правим різьбленням, а гвинт 21, розташований ліворуч від обмежника, мав ліве різьбове зачеплення. Аналогічне різьблення повинні мати рухливі ланки 22(7). Тоді, як показано на фіг. 10, при обертанні двигуна 14, наприклад, по годинниковій стрілці, рухливі ланки 22(7) із площадками 2 переміщаються зустрічне, а при переключенні електродвигуна 14 на реверсний напрямок, елементи 22(7) та 2 - переміщуються в протилежні сторони. Для виключення поворотів навколо своєї осі рухливих ланок 7 (гайок 22) в пристрої передбачена плоска підстава 23, яка по ковзній посадці контактує з пласкою поверхнею рухливої ланки 7 (гайки 22), як показано на фіг. 11. На фіг. 12 представлений вид збоку пристрою, оснащеного додатковим світлопровідним елементом 24, нижній торець якого оптично зв'язаний з додатковою групою світлодіодів 25 підсвічування. На фіг. 13 і 14 представлений фронтальний вид пристрою, що має дві рухливі площадки 2 із наборами об'ємних об'єктів 3, що лінійно рухаються в прямому і реверсному напрямках і мають два додаткових непрозорих екрани 26. На фіг. 13, по аналогії з фіг. 1 і 2, об'ємні об'єкти 3 розміщені впритул, а на фіг. 14 елементи 3 при реверсному русі «ховаються» за двома непрозорими екранами 26. Роботу пристрою розглянемо за допомогою фігур 3, 5, 6, 12 - 14. При включені пристрою до мережі перемінного струму фронтальні поверхні об'єктів 3, встановлених впритул (фіг. 13), висвітлюється базовими світлодіодами 6. Після невеликої тимчасової паузи, яка задана програмне, вмикається електричний двигун 14 (фіг. 3 и 12). За допомогою зубчастих коліс 9, 11, 12 і 13 (фіг. 5 і 6) рухливі площадки 2 з об'ємними об'єктами 3 починають рухатись по напрямній 8, при цьому поступово відкривається поверхня світловідбиваючого екрана 5 та/або додаткового світлопровідного елемента 24 (фіг. 12) із додатковою інформацією. Об'ємні об'єкти 3 "ховаються" за поверхнями непрозорих екранів 26. На фіг. 14 показана фаза такого переміщення. По досягненні крайнього правого положення рухлива площадка 2 замикає (розмикає) правий датчик 15, після чого двигун 14 автоматично переключається на реверсний напрямок обертання. Після переключення двигуна 14 площадки 2 з об'ємними об'єктами 3 починають переміщатися зустрічне і по досягненні лівого крайнього положення замикається (розмикається) лівий датчик переміщення 15 і дви 13 гун 14 автоматично переключається на реверсний режим обертання. Таким чином, повний робочий цикл пристрою являє собою періодичні, зворотнопоступальні переміщення рухливих площадок 2 з об'ємними об'єктами 3 у послідовності - пряме переміщення зустрічне, змінюється на реверсне переміщення в протилежні боки і навпаки. Пристрій для демонстрації інформації в динамічному режимі її представлення є перспек 54877 14 тивною реалізацією нових технічних можливостей проектування світлооптичних систем візуального представлення знакової, графічної й іншої інформації. Виробництво нових конструкцій пристроїв для демонстрації інформації в динамічному режимі її представлення, заснованих на використанні відмітних ознак, приведених у формулі корисної моделі освоєне в м. Харкові. 15 54877 16 17 Комп’ютерна верстка Д. Шеверун 54877 Підписне 18 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
